Принцип работы
Сложный монтаж наружного блока
Работа моноблока мало чем отличается от работы обычной сплит-системы. В первом теплообменнике хладагент испаряется и конденсируется во втором. В первом случае он отнимает тепло у внешнего воздуха, охлаждая его. Во втором – конденсируется, нагревая воздух, который выбрасывается наружу.
Отличия заключаются лишь в его циркуляции. Для этого предусмотрены 2-а патрубка, выходящих, через стену, на улицу. Через эти патрубки, с уличной стороны закрытые небольшими декоративными решётками (Рис. 3), осуществляется забор и отвод воздуха от кондиционера. Решётки, изготовленные из гибкого пластика, устанавливаются без применения наружных работ.
Минимизация всех узлов прибора дала возможность не только компактно разместить все его функциональные узлы, но и придать ему эстетически привлекательный вид. К сожалению, не обошлось при этом и с его удорожанием.
Циркуляционные решётки, выходящие на улицу, в силу своих минимальных размеров и маскирующего цвета, не требуют никакого согласования. Преимущества подобного оборудования безусловны и очевидны:
- со стороны улицы, наличие климатического оборудования, незаметно и согласования не требует;
- создаются безупречно комфортные условия в каждом отдельном помещении за счёт изменения направления потока воздуха;
- исключительно аккуратное отношение к внешней среде: применение экологически безопасного хладагента R410, высокая энергоэкономичность;
- простой и безопасный монтаж оборудования, без выполнения наружных работ;
- высокая эффективность воздухообмена за счёт притока наружного воздуха;
Совет: ставить подобные приборы во всех комнатах – нерационально. Если, конечно, квартира не однокомнатная.
Установка моноблока
Монтаж зависит от структурных, дизайнерских особенностей помещения, можно произвести в двух вариантах:
- настенный;
- напольный.
Сам принцип установки при этом остается одинаковым:
- определяется место на внешней стене, где будет размещаться климат-устройство;
- размечаются отверстия для крепления;
- отмечаются, затем высверливаются два вентиляционных отверстия, через которые будет происходить циркуляция воздуха;
- делается отверстие для дренажного патрубка (если устройство работает и на обогрев);
- подключаются необходимые коммуникации, блок монтируется на стену.
Особенностью установки является крепление только на наружных стенах из-за необходимости в вентпроемах. Установка на боковую стену невозможна. На наружной стене моноблок можно разместить вверху, внизу, а также вовсе оставить на полу.
Система фильтрования воздуха, дренажа конденсата требуют периодического обслуживания. Фильтры обязательно следует очищать от уличной пыли промыванием под водой с обязательным просушиванием. Дренажная система при заполнении обязательно освобождается от накопившегося конденсата. О ее заполнении может сигнализировать автоматическая система управления.
Преимущества и недостатки
Преимущества настенного моноблока:
- нет необходимости монтировать внешний блок на фасаде здания;
- целесообразно устанавливать в ситуациях, когда наружный блок нельзя крепить на фасаде в силу определенных причин;
- вентиляционные отверстия не портят внешний вид здания;
- монтаж значительно упрощается;
- устанавливать можно после ремонта, так как не требуется прокладка фреоновой трассы;
- автоматика позволяет задавать параметры для автоматической работы устройства, следить за состоянием дренажной системы;
- возможность подключения к центральной системе отопления, что позволит прогревать входящий воздушный поток в холодное время года;
- поступление свежего уличного воздуха, фильтруемого системой очистки;
- возможность использования рекуператора тепла
- если устройство работает на охлаждение, дренажная система не нужна.
К недостаткам относятся:
- высокая цена по сравнению со стандартной сплит-системой, особенно, если речь идет о климат-установке с приточно-вытяжной вентиляцией, рекуператором;
- низкая производительная мощность моноблока;
- охлаждение только той комнаты, в которой установлен блок;
- повышенный уровень шума, если сравнивать со сплит-установкой;
- работа в зимнее время возможна на охлаждение, при низких температурах устройства для обогрева по факту слабо прогревают входящий поток;
- необходимость высверливать в стене два вентиляционных отверстия;
- можно устанавливать только на внешней стене, боковые стены для монтажа исключаются.

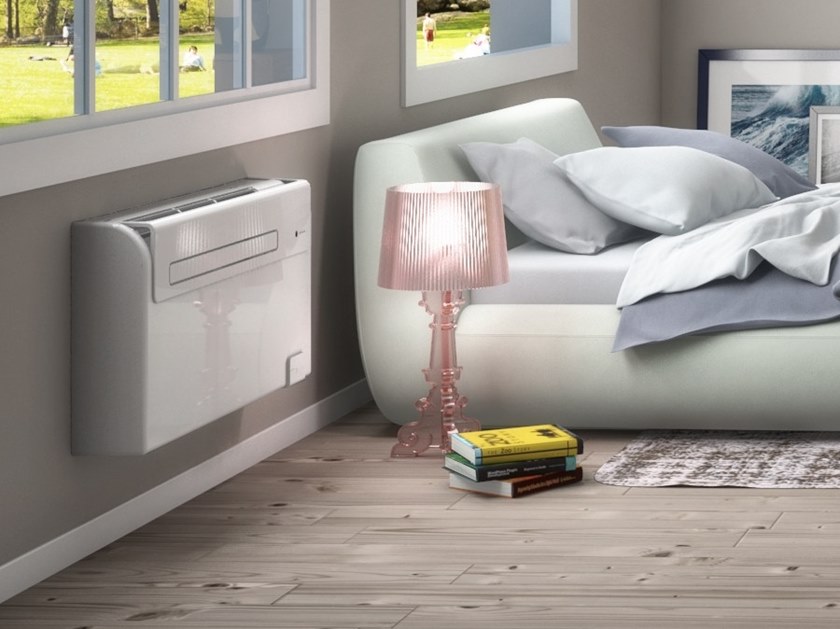

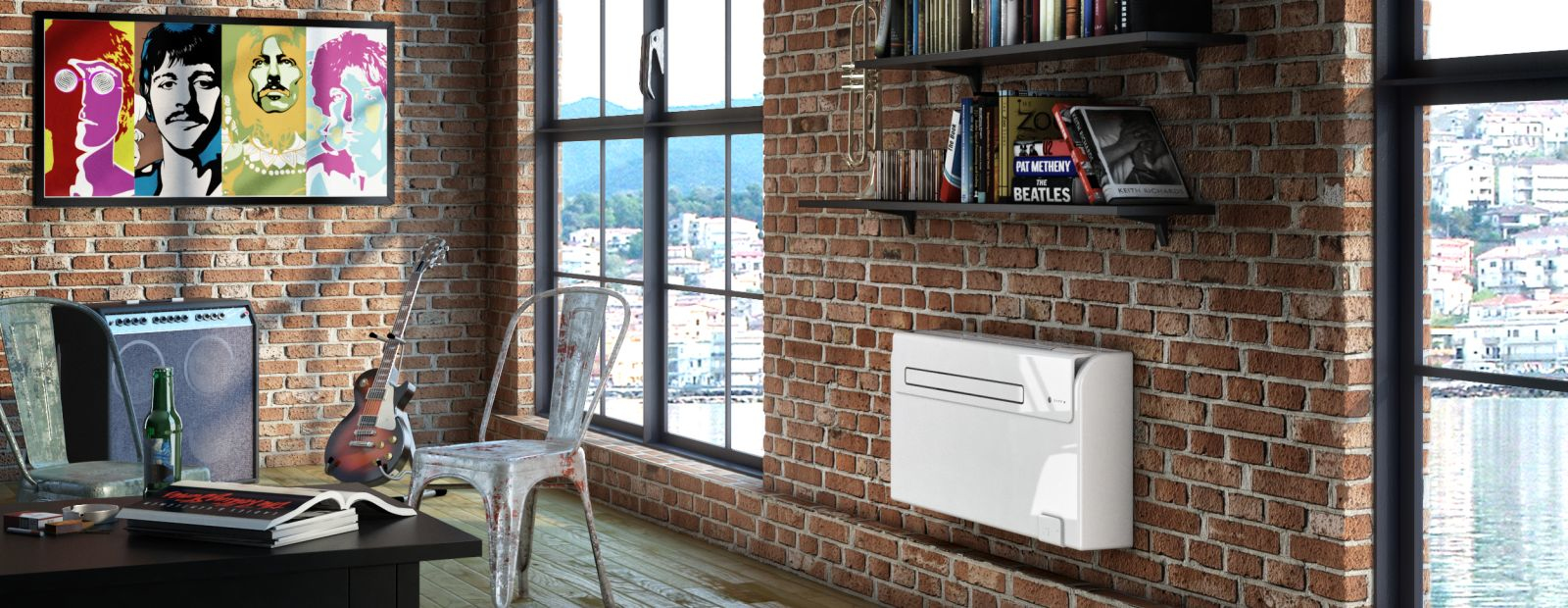

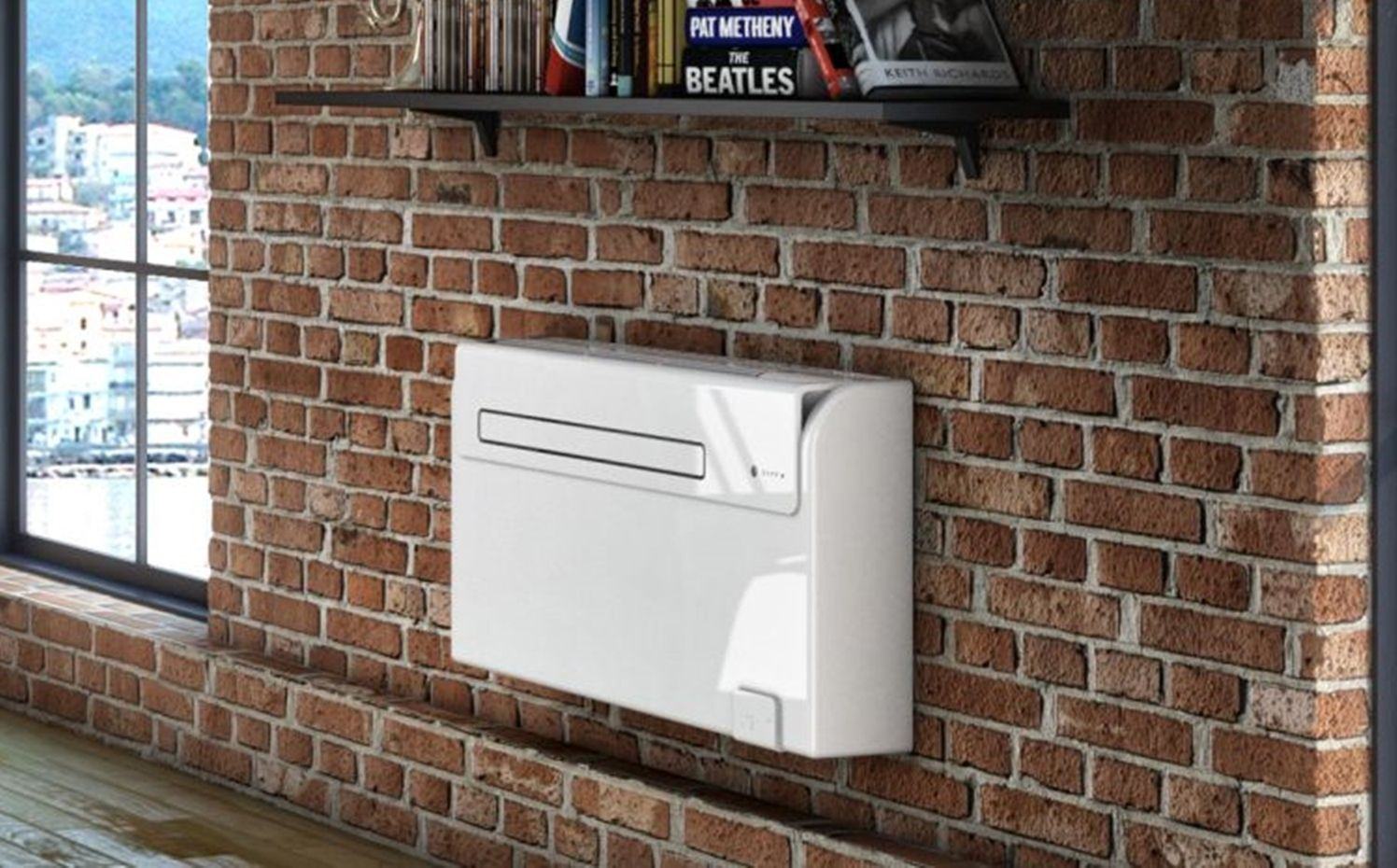

На вопрос, бывают ли кондиционеры без внешнего модуля, производители давно ответили выпуском монокорпусных устройств. Наилучший вариант среди них – настенный моноблок в квартиру, отзывы о котором можно прочесть на многочисленных тематических форумах. Его приобретение целесообразно при невозможности разместить сплит-систему. Наиболее распространен в крупных городах, например, популярен в Москве.
Принцип работы
Настенный кондиционер нового поколения работает по привычной схеме охлаждения, дополненной некоторыми особенностями.
В конденсаторе фреон (экологичный R410) охлаждается, в испарителе, наоборот, забирает тепло окружающего воздуха. Вентиляторная система подает воздухопоток наружу через регулируемые жалюзи.
Отличительная особенность – циркуляция воздуха осуществляется через два вентиляционных выхода внутри наружной стены. При помощи первого воздух поступает в устройство, второго – отработанный теплый воздух отводится наружу. На фасадной стороне выходы закрываются декоративными решетками.
Более усовершенствованные модификации представляют собой компактные системы центрального кондиционирования, где совмещены приточно-вытяжная вентиляция с рекуператором тепла, подключение к центральному отоплению. Позволяют организовать энергоэффективное охлаждение, обогрев помещения без высоких затрат, даже в холодное время года. Внутрь комнаты подается отфильтрованный свежий воздух. Через вытяжную систему отводится отработанный воздух. Зимой работает блок рекуперации, внутри которого теплом отработанного прогревается входящий воздухопоток.
Цена таких климат-центров значительно выше стоимости обычной сплит-системы.
Подбор и монтаж кондиционеров без внешних блоков
Решётки воздуховодов на фасадной стороне дома
Решение об установке моноблока может быть принято в силу определённых причин, связанных к примеру:
- с запретом, на установку внешнего блока сплит-системы, городской административной комиссии или комиссией архстройнадзора;
- по конструктивным показателям траектория трубопроводов нерациональна;
- экономически нецелесообразно устанавливать стационарное, климатическое оборудование в арендуемом помещении;
- нет желания, большую часть года, видеть перед собой неработающую технику;
- избыточной сложностью монтажа (Рис. 2).
В этом случае использование настенных кондиционеров без внешних блоков станет разумным выходом из создавшегося положения.
Будет это напольный вариант форточной модели или настенная модель с 2-мя патрубками, решать придётся исходя из создавшейся ситуации и личных предпочтений:
- в первом случае, придётся пожертвовать частью окна и немного испорченным интерьером (рис. 4);
- появится чувство некоторого дискомфорта от присутствия непривычного оборудования;
- во втором – быть готовым к сверлению 2-х отверстий в наружной стене комнаты;
- изменится, пусть и немного, звуковой фон жилого помещения;
- придется согласиться: с 2-мя часами потраченного времени на установку климатического прибора, с комфортными условиями пребывания в помещении с приятной температурой и нормальной влажностью.
Останется подобрать мощность необходимой техники и модель с желаемыми опциями в зависимости от бюджета.
Подбор по мощности мероприятие скорее традиционное и широко известное, зависящее от габаритов жилой комнаты.
| № п/п | Площадь жилой комнаты (м2) | Мощность климатической техники кВт. | ||
| H потолков ≤ 2,7 м. | H потолков ≤ 3,0 м. | H потолков ≤ 3,2 м. | ||
| 1 | 19 | 2,1 | 2,5 | 2,5 |
| 2 | 20 | 2,5 | 2,5 | 3,5 |
| 3 | 22 | 2,5 | 3,5 | 3,5 |
| 5 | 30 | 3,5 | 5 | 5 |
Кондиционер без наружного блока
Возможен и вариант с обогревом, как в тепловом вентиляторе. В качестве теплоносителя выступают керамические нагревательные элементы, поскольку меньше выжигают кислород воздуха.
Во многих моноблочных моделях электроника позволяет осуществлять:
- контроль и управление установленными параметрами с использованием пульта дистанционного управления;
- поддержание всех заданных параметров в автоматическом режиме;
- управление воздушным потоком за счёт многоскоростного вентилятора;
- изменение его направления с помощью подвижных жалюзи;
- надзор за переполнением конденсатного поддона, при интенсивной работе оборудования (автоматическое его отключение при его избыточном заполнении);
- врезку в центральное отопление, в некоторых моделях, создавая настоящий климатический центр.
Во всей моноблочной технике предустановленны фильтры предварительной очистки. Чистить их необходимо регулярно, в соответствии с прилагаемой инструкцией. В элитных моделях присутствуют фильтры тонкой очистки (вплоть до угольных), которые требуют регулярной замены.
Совет: включение максимального количества опций позволит создать настоящий элитный узел климатической техники. В этом случае вопрос о цене отпадает сам собой. Бюджетные же модели, с электромеханическими приборами управления, являются доступными даже при незначительном уровне доходов.
Немаловажен и тот факт, что ни один из ведущих брендов климатической техники не представлен моноблоками.
https://youtube.com/watch?v=xjUO0uSk0qk
Особенности

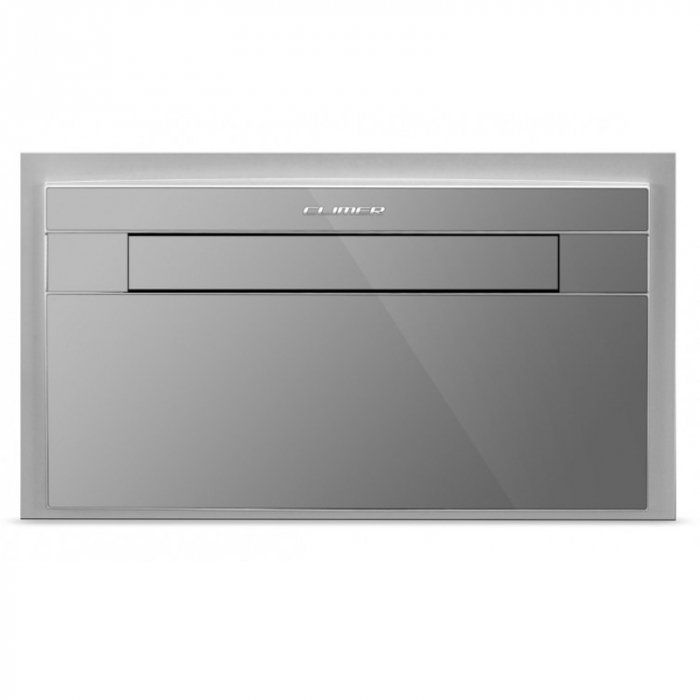

Настенные моноблоки (производители Climer, Unico) – это кондиционеры без наружного блока, точнее совмещающие в одном корпусе конденсатор и испаритель, которые в привычных сплит-системах разнесены по разным модулям, соединенным фреоновой магистралью.
Производство моноблочной климатической техники стало актуальным из-за невозможности разместить бытовой кондиционер. Причины:
- здание является историко-культурной ценностью;
- длина фреоновой магистрали недостаточна;
- офис, съемная квартира;
- непрочный, ветхий фасад и т.д.
При этом оконные моноблоки не пользуются популярностью у потребителей. Напольные кондиционеры требуют вывода коммуникаций в форточку, открытое окно, что также многим представляется неудобным.
Настенные моноблоки внутренним устройством не отличаются от сплит-системы. Основные составляющие элементы, совмещенные в общем корпусе:
- конденсатор;
- испаритель хладагента;
- вентиляторный механизм;
- компрессор;
- система фильтрации;
- дренажная система;
- блок автоматического управления.
