Установка моноблока
Монтаж зависит от структурных, дизайнерских особенностей помещения, можно произвести в двух вариантах:
- настенный;
- напольный.
Сам принцип установки при этом остается одинаковым:
- определяется место на внешней стене, где будет размещаться климат-устройство;
- размечаются отверстия для крепления;
- отмечаются, затем высверливаются два вентиляционных отверстия, через которые будет происходить циркуляция воздуха;
- делается отверстие для дренажного патрубка (если устройство работает и на обогрев);
- подключаются необходимые коммуникации, блок монтируется на стену.
Особенностью установки является крепление только на наружных стенах из-за необходимости в вентпроемах. Установка на боковую стену невозможна. На наружной стене моноблок можно разместить вверху, внизу, а также вовсе оставить на полу.
Система фильтрования воздуха, дренажа конденсата требуют периодического обслуживания. Фильтры обязательно следует очищать от уличной пыли промыванием под водой с обязательным просушиванием. Дренажная система при заполнении обязательно освобождается от накопившегося конденсата. О ее заполнении может сигнализировать автоматическая система управления.
Достоинства моноблочных кондиционеров
- Отсутствие наружного блока на фасаде здания
- Возможность установить кондиционер даже в помещениях, где уже сделан начисто дорогостоящий ремонт без ущерба для интерьера.
- Моноблочный кондиционер можно установить там, где согласовать установку сплит-систем невозможно.
- Отсутствие фреоновых коммуникаций, а в ряде моделей — и дренажных, так как конденсат испаряется, попадая на теплообменник.
- Нет риска неправильного монтажа
- Красивый вид и снаружи здания, и внутри помещения.
Правила установки наружных блоков кондиционеров в Москве и Санкт-Петербурге Приложение 1 к постановлению правительства Москвы от 25.10.2011 № 508-ПП Требования к переустройству и (или) перепланировке жилых и нежилых помещений в многоквартирных домах |
| 8. На объектах культурного наследия и выявленных объектах культурного наследия установка кондиционеров допускается при условии их размещения на дворовых фасадах, а также в случаях, когда их установка предусмотрена проектом работ по сохранению объектов культурного наследия и выявленных объектов культурного наследия. |
| Постановление Правительства Санкт-Петербурга «Об утверждении Правил содержания и ремонта фасадов зданий и сооружений в Санкт-Петербурге» (редакция от 20.09.2012) |
4.1.2. Любые действия, связанные с размещением дополнительного оборудования на фасадах, должны быть согласованы с КГА, а для объектов культурного наследия и в зонах охраны объектов культурного наследия — с КГИОП, а также собственниками зданий и сооружений. 4.2.2. По своему назначению дополнительное оборудование подразделяется на три группы:
4.3.2. Размещение элементов технического обеспечения внутренней эксплуатации зданий допускается при соблюдении следующих требований: размещение вне поверхности лицевого фасада; минимальный выход технических устройств на поверхность фасада; компактное встроенное расположение; маскировка наружных блоков, деталей; группировка ряда элементов на общей несущей основе; привязка к единой системе осей на фасаде. Подробнее читайте в обзоре «Снимите кондиционер с фасада!» |
Разновидности кондиционеров

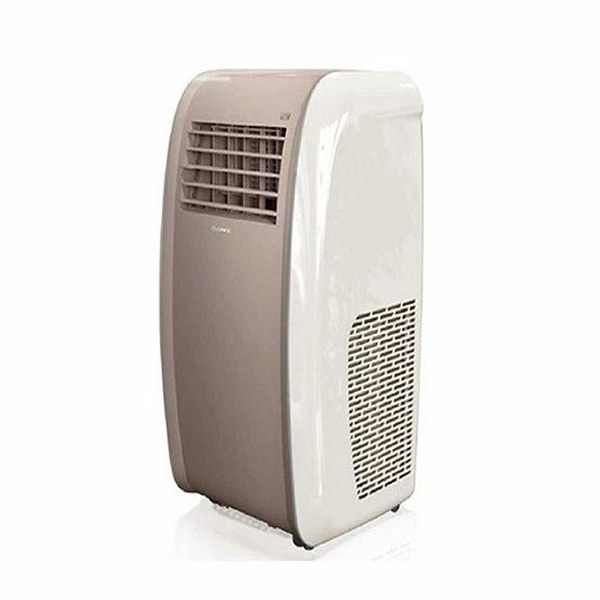

Передвижной моноблок

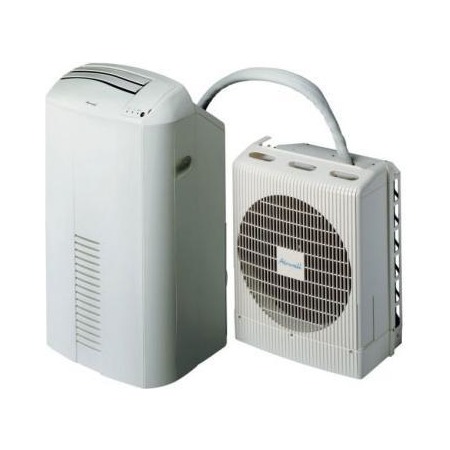

Устройства могут разделяться на два блока или иметь цельное исполнение. Каждый из вариантов имеет свои преимущества и недостатки.
Без внешнего блока
Климатические установки делятся на два типа – мобильные (напольные, передвигающиеся на колесах) и стационарные настенные. Они имеют цельное исполнение – все компоненты размещены в одном корпусе
Если нужно бюджетное устройство, следует обратить внимание на эту категорию

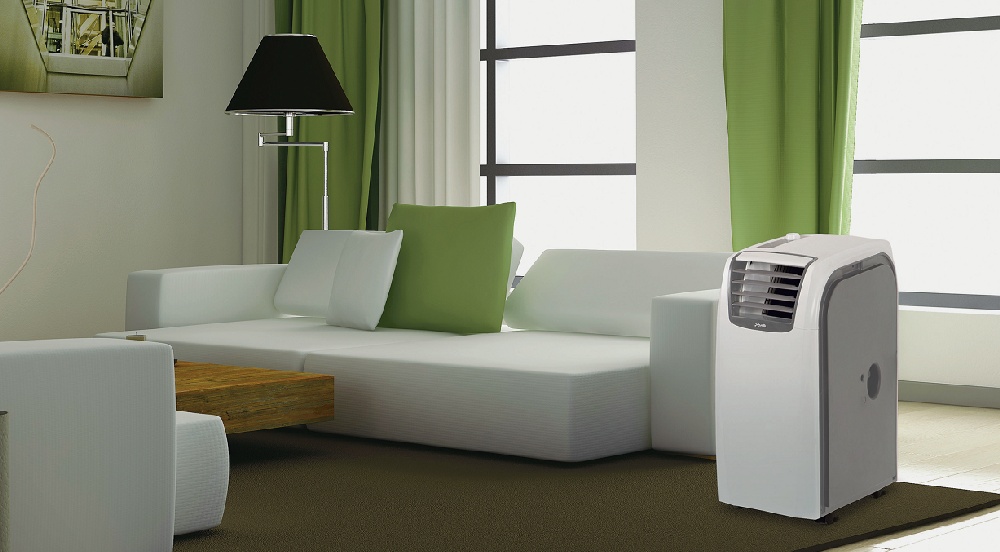

Передвижные моноблоки хороши для жилища с большим числом комнат: к примеру, такое устройство можно перенести в спальню за несколько часов до сна. Однако они довольно шумные, так как вентиляторы и компрессор располагаются внутри корпуса. К тому же они имеют большие габариты (скорее по высоте, так что полезной площади помещения отнимается немного).
Работа стационарных устройств при их монтаже в оконный проем более тихая за счет того, что задняя сторона корпуса направлена наружу. Такое размещение имеет еще и тот плюс, что сконденсированная влага сливается во внешнюю среду.
Настенный охладитель может реализовывать приточно-вытяжную вентиляцию, выводя на улицу отработанный воздух и впуская чистый. Монтировать его куда проще, чем сплит-систему. Труба диаметром 10 см выводится на улицу через стенку или окно. Она служит отводом для отработанных воздушных масс.
В основном стационарные приборы рассчитаны на монтаж в окно или форточку. Есть и напольные варианты. Они снабжены воздуховодом, требующим вывода на улицу (простейший вариант – через открытое окно).
Каким кондиционером пользуетесь?
Мобильным
6.82%
Оконным
9.09%
Сплит-системой
59.09%
У меня нет кондиционера
25%
Проголосовало: 44
Плюсы и минусы кондиционеров без внешнего блока
Невысокая цена
Простота установки
Стационарные модели обеспечивают приточно-вытяжную вентиляцию
Мобильные модели можно использовать в разных комнатах
Высокий уровень шума
Нужно следить за емкостью с конденсатом
Сплит системы
Сплит система кондиционирования для квартиры имеет два блока – наружный и внутренний.
Во внешнем помещаются комплектующие, генерирующие шум: вентилятор, компрессор, теплообменник. Поэтому работа такой системы более тихая, чем у конструкций, все компоненты которых расположены в одном комплексе.
Во внутреннем блоке расположены испаряющий радиатор, устройства фильтрации (от пыли, бактерий и других компонентов, в зависимости от модели), плата управления. Также в него помещается двигатель вентилятора, генерирующий куда меньше шума, чем наружный.
Мультисплит-система
Стандартный вариант монтажа предусматривает размещение внутреннего блока на стене в верхней части комнаты. Есть и другие модели, к примеру, колонные (они устанавливаются на пол) или потолочные, а также канальные, не имеющие корпуса и монтируемые внутри воздуховода. В однокомнатной квартире такое устройство будет оптимальным решением. Если комнат несколько и в одной из них нужны особые условия, можно дополнительно купить моноблок или иную климатическую технику.
Разновидность таких устройств – мультисплит-системы. В них есть несколько внутренних блоков (они размещаются в разных комнатах) и один наружный. Такие устройства позволяют обеспечить в помещениях разные климатические условия. Стоят такие системы дорого.
Плюсы и минусы сплит-систем
Компактность внутреннего блока
Приточно-вытяжная вентиляция
Тихая работа
Мощность до 8 кВт
Разные варианты исполнения внутреннего модуля
Высокая цена
Нельзя перенести на другое место
Сложный монтаж
Отличие инверторных моделей от обычных
Модели без инвертора функционируют в режиме «старт-стоп». Когда воздух в помещении охлаждается (или нагревается) до температуры, заданной пользователем, компрессор прекращает работу и фреон перестает двигаться. Когда в комнате становится на 2-3 градуса теплее, работа запускается снова. Цена таких моделей ниже, но, когда температура отклоняется от заданного значения, им приходится работать на всю мощность, за счет чего они потребляют довольно много электроэнергии.
Инверторная сплит-система характеризуется тем, что компрессор у нее работает все время. Блок управления считывает данные термодатчиков и передает команды инверторной плате, контролирующей двигатель, заставляя его изменить число оборотов ротора и частоту тока. Вследствие этого варьируется и производительность компрессора. Температура при этом контролируется более плавно, а электроэнергия расходуется более экономно. Также такие модели отличаются меньшей шумностью работы.
Как правильно выбрать мобильный кондиционер
Существует несколько технических особенностей и моментов, на которые следует обратить внимание при выборе мобильного кондиционера
С воздуховодом или без. Первые одновременно с охлаждением воздуха фильтруют его, но больше по размеру. Вторые – только охлаждают, поэтому относятся к категории мини техники.
Мощность – здесь все просто. 1 кВт мощности «отвечает» за 10 кв.м. пространства, это касается и горячего воздуха, и холодного.
Наличие нескольких режимов работы: вентиляция, охлаждение/обогрев, фильтрация.
Уровень шума – важнейший параметр, влияющий на комфорт использования. Даже самые маленькие мобильные кондиционеры могут шуметь как хороший трактор
При выборе обращайте внимание на то, чтобы уровень шума был до 50 Дб.
Показатель воздухообмена – то, сколько воздуха перерабатывает машина за час. Правильный показатель – от 300 куб.м/ч.
Наличие емкости для сбора конденсата или функция испарения конденсата.
Мобильный кондиционер называется таким в силу своей транспортабельности
Вес должен быть до 30 кг, чтобы можно было перевозить из комнаты в комнату.

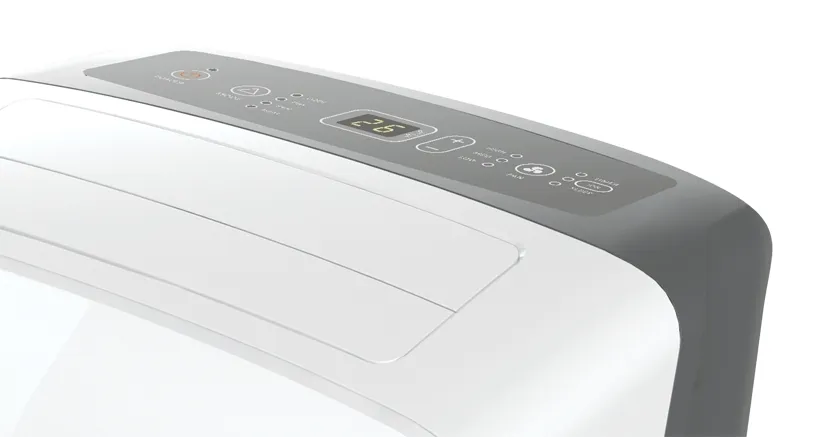

Датчики технического состояния, индикация, система самодиагностики – все это облегчит эксплуатацию.
Принцип работы
Настенный кондиционер нового поколения работает по привычной схеме охлаждения, дополненной некоторыми особенностями.
В конденсаторе фреон (экологичный R410) охлаждается, в испарителе, наоборот, забирает тепло окружающего воздуха. Вентиляторная система подает воздухопоток наружу через регулируемые жалюзи.
Отличительная особенность – циркуляция воздуха осуществляется через два вентиляционных выхода внутри наружной стены. При помощи первого воздух поступает в устройство, второго – отработанный теплый воздух отводится наружу. На фасадной стороне выходы закрываются декоративными решетками.
Более усовершенствованные модификации представляют собой компактные системы центрального кондиционирования, где совмещены приточно-вытяжная вентиляция с рекуператором тепла, подключение к центральному отоплению. Позволяют организовать энергоэффективное охлаждение, обогрев помещения без высоких затрат, даже в холодное время года. Внутрь комнаты подается отфильтрованный свежий воздух. Через вытяжную систему отводится отработанный воздух. Зимой работает блок рекуперации, внутри которого теплом отработанного прогревается входящий воздухопоток.
Цена таких климат-центров значительно выше стоимости обычной сплит-системы.
Моноблоки
Кондиционеры-моноблоки являются оборудованием, в котором все технические элементы (испаритель, конденсатор) расположены в одном корпусе. Это делает конструкцию устройства простой и недорогой
Немаловажно и то, что монтаж моноблоков является недорогим и достаточно простым
Выделяют следующие кондиционеры такого типа:
- Оконные модели монтируются на стене или в окне. Такие устройства способны производить подмес воздуха снаружи. К недостаткам моноблоков оконного типа относят сокращение прозрачной площади окна и, как следствие, освещенности помещений.
- Мобильные устройства отлично подходят для загородных домов и дач. Их удобно перевозить на авто, можно установить в любой комнате. При этом вы всегда экономите на монтаже. Мобильный кондиционер осуществляет очищение воздуха в два потока. Холодный воздух остается в помещении, а горячий выбрасывается за его пределы. Периодически (раз в несколько часов) необходимо опустошать емкость с конденсатом, который образуется в ходе охлаждения. Стоит отметить и то, что КПД мобильных кондиционеров меньше, чем у сплит-систем.
- Крышные кондиционеры относят к промышленным установкам. Они предназначены для поддерживания комфортной температуры в крупных помещениях. К основным достоинствам таких устройств относят:
· отсутствие необходимости в прокладке дополнительных фреоновых трасс;
· низкие шумовые характеристики;
· дистанционное управление;
· полноценные системы автоматизации.
Внушительный вес накладывает некоторые ограничения на монтаж данных кондиционеров.
Если человек задумается над тем, как улучшить климатические условия в своем жилье, офисе, то следом встанет дилемма о том, что лучше — кондиционер или сплит-система. Так случается потому, что каждая из указанных разновидностей оборудования имеет как свои преимущества, как и недостатки — то есть идеального варианта нет.
Но решить проблему выбора поможет изучение характеристик и особенностей каждого из них.
По своей сути кондиционеры и сплит-системы являются двумя разновидностями одного вида востребованного климатического оборудования. То есть они предназначены для решения одинаковых задач, при этом принцип их действия аналогичный.
А разница состоит только в том, что кондиционер является моноблочным, то есть его корпус представляет собой один блок, а каждая предлагаемая покупателям сплит-система состоит из двух частей. Причем их всегда размещают в разных местах — одна из них установлена снаружи обогреваемого помещения, а вторая внутри.
Поскольку функциональность моноблочных моделей и сплит-систем схожа, то все они способны эффективно охлаждать воздух в жилом, рабочем и любом другом, относительно небольшом, помещении. Одновременно выполняется осушение воздуха. Оно необходимо для обеспечения достаточного комфорта в помещении, предотвращения развития бактерий.
Настенный внутренний блок сплит-системы обеспечивает равномерное распределение теплого воздуха
Кроме того на сегодня важной особенностью кондиционеров, сплит-систем стала универсальность. В результате обогрев с сопутствующим осушением может являться не единственной, доступной пользователю, функцией
Поэтому любой желающий сможет приобрести агрегат, дополнительно осуществляющий вентиляцию и фильтрацию
Поэтому любой желающий сможет приобрести агрегат, дополнительно осуществляющий вентиляцию и фильтрацию.
Все же следует знать, что перечисленные функции у обоих разновидностей могут считаться не более, чем дополнительными. Так как существует ряд эксплуатационных ограничений. К примеру, режим вентиляции оптимально использовать только в зимний период, если теплый воздух скапливается вверху, а у пола он холодный.
Фильтрация же нередко позволяет бороться только с пылью, но все чаще производители оснащают свои изделия:
- ионизаторами — предназначенными для уничтожения бактерий, очищения воздуха от запахов, других загрязнений;
- фильтрами тонкой очистки — они служат для очистки воздуха от различных аллергенов, плесени и т. д.
Но сравниться по эффективности с воздухоочистителями все равно смогут только кондиционеры, относящиеся к самой дорогой категории, которые доступны не всем.
На рынке больше всего моделей, относящихся к сплит-системам. Установить такую технику можно в комнате квартиры многоэтажного дома, коттеджа или загородного имения
А еще все модели, относящиеся к указанным разновидностям оборудования, являются бытовыми. То есть служат для охлаждения квартир, небольших магазинов, ресторанов, частных домов, офисов. Для обработки воздуха в крупных помещениях используются агрегаты совсем другого класса, которые считаются профессиональными.
Особенности

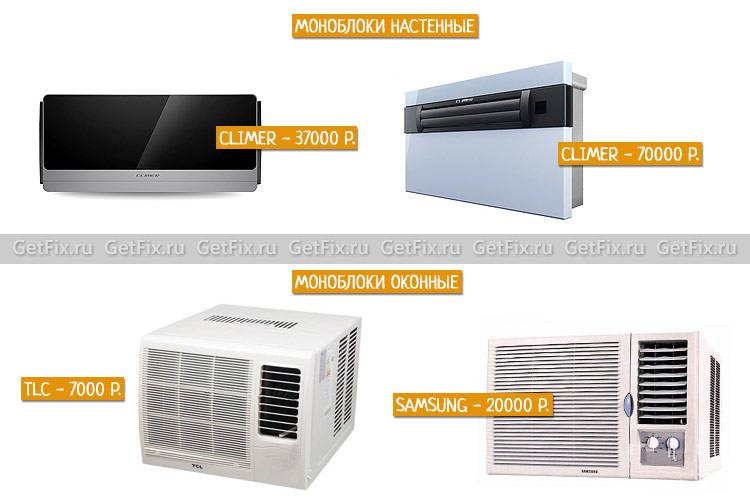

Настенные моноблоки (производители Climer, Unico) – это кондиционеры без наружного блока, точнее совмещающие в одном корпусе конденсатор и испаритель, которые в привычных сплит-системах разнесены по разным модулям, соединенным фреоновой магистралью.
Производство моноблочной климатической техники стало актуальным из-за невозможности разместить бытовой кондиционер. Причины:
- здание является историко-культурной ценностью;
- длина фреоновой магистрали недостаточна;
- офис, съемная квартира;
- непрочный, ветхий фасад и т.д.
При этом оконные моноблоки не пользуются популярностью у потребителей. Напольные кондиционеры требуют вывода коммуникаций в форточку, открытое окно, что также многим представляется неудобным.
Настенные моноблоки внутренним устройством не отличаются от сплит-системы. Основные составляющие элементы, совмещенные в общем корпусе:
- конденсатор;
- испаритель хладагента;
- вентиляторный механизм;
- компрессор;
- система фильтрации;
- дренажная система;
- блок автоматического управления.
Устройство и принцип работы
Конструктивным исполнением кондиционер напольный без воздуховода полностью отличается от сплит-системы и других видов подобной стационарной климатической техники. В мобильных испарительных моделях отсутствует компрессор и узлы, необходимые для циркуляции хладагента (фреона). В состав напольного безвоздуховодного кондиционера входят следующие элементы:
- губчатый водяной фильтр;
- насос;
- фильтр воздушной среды;
- вентилятор;
- емкость для воды.

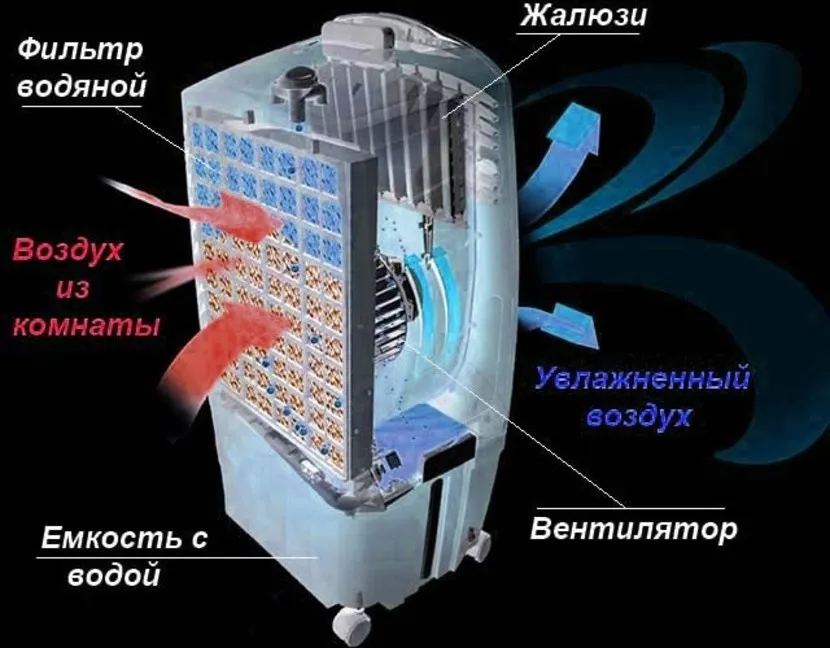

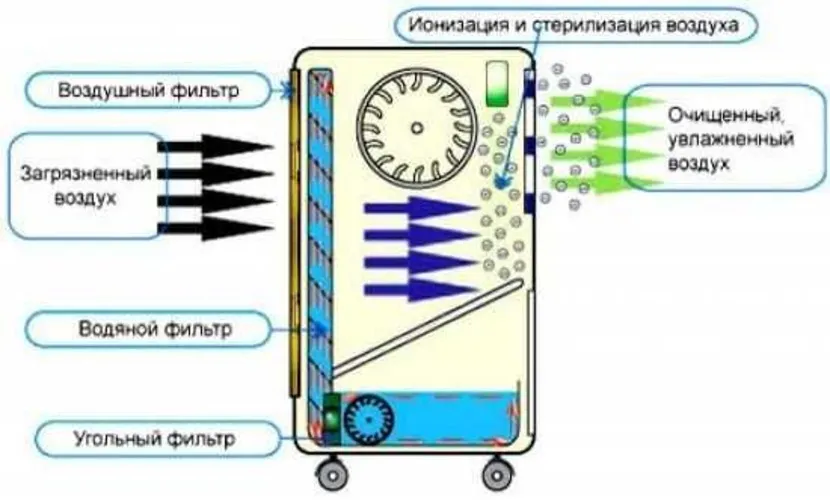

Устройство мобильного кондиционера без воздушного канала Источник stroy-podskazka.ru Безвоздуховодная техника производится в виде прямоугольного пластикового или металлического моноблока, оснащенного 4 колесиками. Производители выпускают модели, оборудованные ручками, расположенными по бокам или сверху устройства.
Спереди корпуса в верхней части моноблока находятся отверстия, предназначенные для подачи воздушных масс в комнату. Нередко производители оснащают такие выходы подвижными жалюзи, использующиеся для изменения направления остуженного и увлажненного воздуха. Регулировка осуществляется ручным способом. Некоторые модели имеют функцию изменения направления потока на пульте дистанционного управления. Забор воздушной среды происходит через решетку на тыльной стороне корпуса.
Перед покупкой агрегата необходимо разобраться, как работает мобильный кондиционер. Это позволит совершить осмысленное приобретение и не сожалеть в будущем о потраченных средствах.
Принцип работы мобильного кондиционера без воздушного канала Источник strojdvor.ru
В переносном устройстве рабочим веществом является холодная жидкая или замороженная вода. Эта среда, испаряемая в свободное пространство, является нейтральным хладагентом при рассмотрении принципа работы открытой системы кондиционирования. Эффект после включения оборудования такой же, как ощущение прохлады, когда человек в жаркий день выходит на берег из водоема. В этот момент происходит испарение влаги. Процесс сопровождается резким поглощением тепла. Именно на таком свойстве водной среды основана работа безвоздуховодного портативного кондиционера.
Лед готовят предварительно в отдельной емкости. Некоторые производители выпускают модели, оснащенные гелиевыми подушечками для заморозки воды.
В напольных модификациях кондиционеров без воздушных каналов происходит испарение водной среды, что позволяет выполнять охлаждение воздуха. Процесс представляет собой фазовый переход, сопровождаемый поглощением тепла за счет преобразования жидкости в газообразное вещество.
Охлаждение воздуха с помощью воды в мобильном кондиционере Источник klimat-vdome.ru
Охлаждение в приборе сопровождается минимальным выделением тепловой энергии. Поэтому кондиционер на воде изготавливается без гофрированного шланга, использующегося в других подобных устройствах для выброса горячего воздуха на улицу. Еще одной отличительной чертой напольного испарительного прибора является отсутствие скопления конденсата, потому что он перемещается вместе с воздушной массой. Такой принцип работы техники позволяет увлажнять воздух, обрабатываемый в пространстве, где размещен климатический агрегат.
Охлаждение в портативном приборе выполняется следующим образом:
- с помощью насоса жидкость из емкости для воды направляется на пористый гидрофильтр;
- переносной кондиционер для дома без воздуховода всасывает и пропускает воздух через воздушный фильтр для очищения среды от пыли и другой твердой взвеси;
- после пропитывания водой губчатого фильтра происходит испарение – жидкость забирает тепло из воздушной массы;
- охлажденный воздух из прибора возвращается в помещение.

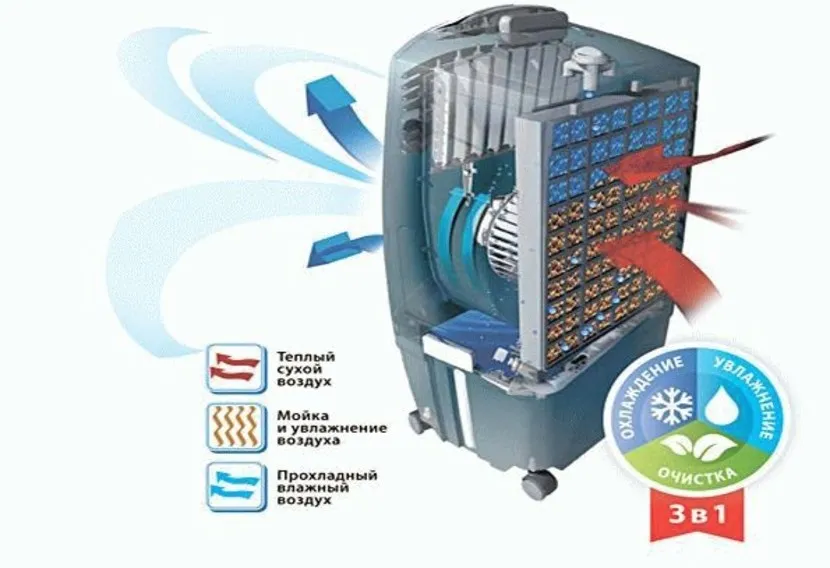

Цикл охлаждения воздушной массы в портативном приборе Источник babypro.ua Портативный агрегат без гофрированного воздухоотвода – идеальный вариант для комнат, где требуется увлажнить атмосферу и снизить температуру от 5 до 7 °C. Переносной прибор подходит для объектов с небольшими тепловыми притоками от бытовой аппаратуры, людей, конструкций здания, включая окна, крышу и стены.
О сплит-системах
Сплит-система представляет собой настенный кондиционер, который делится на два блока: наружный и внутренний. Первый выглядит, как довольно большой, шумящий короб, который находится на наружной части стены. Второй – как узкий, небольшой блок, установленный внутри помещения.
Преимущества таких систем:
- внутренняя панель висит довольно высоко на стене и не мешается под руками, ногами, не попадается на глаза маленьким детям и животным, что удлиняет «жизнь» аппарата;
- прекрасно выглядит, имеет множество дизайнов у разных производителей;
- обладает высокой мощностью по сравнению с моноблочными вариантами;
- внутренняя часть гораздо меньше, чем оконный или мобильный вариант;
- мощность – 1,3-1,5 кВт;
- действительно низкий уровень шума;
- отлично подходит для помещений от 10 квадратных метров.
Существуют и недостатки:
- дорогая установка и необходимость регулярного (примерно раз в год) обслуживания;
- испорченный фасад здания;
- само устройство довольно дорогое;
- если дорогой ремонт – дырки сверлить все равно придется.
В целом небольшие сплит-системы – самые тонкие кондиционеры, которые только существуют в техногенном мире. Производителей их и разновидностей великое множество, однако, традиционно первыми на этом рынке считаются японцы, а вторыми – американцы.
Особенности установки и эксплуатации переносного охладителя без фреона
Вместе с переносной климатической техникой поставляется инструкция, где размещена информация, как установить напольный кондиционер, работающий без выброса горячего воздуха на улицу. Одной из особенностей является простое размещение агрегата. Для этого не нужно приглашать специалиста, помощь которого требуется при монтаже стационарных моделей. Размещение прибора в помещении выполняется без получения разрешения на установку в отличие от сплит-систем, внешние блоки которых запрещается вешать на фасадах некоторых зданий, представляющих историческую ценность.
Простая установка переносного бесканального аппарата для кондиционирования воздушной среды Источник pinterest.com
Чтобы воспользоваться всеми преимуществами переносной системы кондиционирования открытого типа, не нужно выполнять следующие действия:
- бурить стеновую конструкцию дома;
- закреплять внешний блок;
- прокладывать на улицу гибкий канал для удаления горячего воздуха;
- подключать шланг, отводящий конденсат.
Установка напольного кондиционера без гофрированного вентканала подразумевает простое включение агрегата в электрическую розетку. Размещается прибор на полу, тумбочке или полке в той части комнаты, в которой необходимо снизить температуру.
В инструкции к климатической технике отмечено, что важно соблюдать правила безопасности. Ведь человек использует электрическое устройство
Хотя портативное оборудование имеет высокий уровень защиты от поражения током. Электрический чайник представляет большую опасность по сравнению с напольным климатическим блоком.

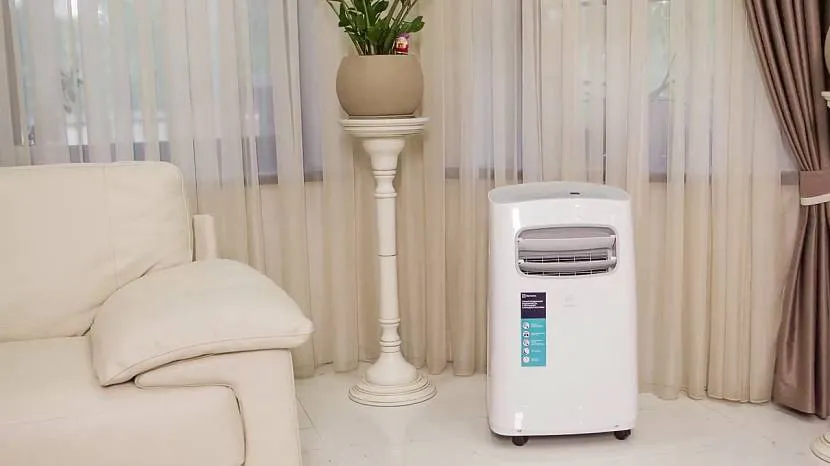

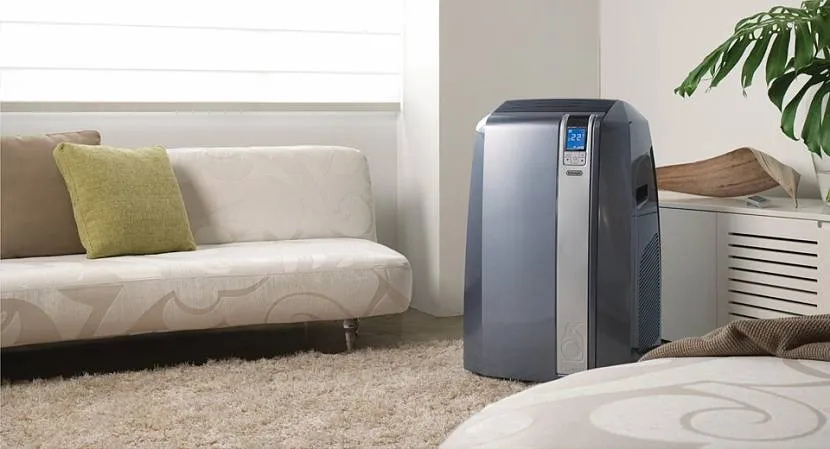

Напольный мобильный кондиционер достаточно включить в розетку Источник myroq.gixekut.ru.net
Необходимо также соблюдать санитарные нормы, потому что в устройстве имеется емкость для воды. Резервуар контактирует с воздушной средой. Поэтому в емкость попадают бактерии, пыль, грибки и другие одноклеточные микроорганизмы. От них нужно избавляться после каждой работы охладительной установки, используя дезинфицирующие средства. Названия обеззараживающих веществ обозначаются на всех упаковках климатических агрегатов. Производители рекомендуют резервуары в открытых системах два раза промывать чистой водой и только потом использовать для наполнения рабочей жидкостью.
Производители и модели мобильных устройств кондиционирования воздуха без гофроканалов
Переносные кондиционеры без воздухоотводящего канала отличаются функционалом, внешним видом, габаритами. Производители оборудования стараются привлечь покупателей с помощью внедрения в устройства новых опций.
Сегодня на рынке пользуются спросом аппараты компании Electrolux – одни из самых популярных охладительно-испарительных устройств. Среди всех выпускаемых моделей лидирующую позицию удерживает кондиционер EACM-14DR/N3. Установка способна охлаждать и осушать воздух. Удобный аппарат продается вместе с пультом дистанционного управления за 25000 руб. Оборудование оснащено таймером и позволяет выполнять гибкие настройки.
Мобильный бесканальный кондиционер Electrolux EACM-9 CG/N3 Источник tehnikaportal.ru
Аппараты Ballu, являющиеся вторыми по популярности испарительно-охладительными устройствами. Мобильная система кондиционирования BPHS 09H привлекает владельцев домов четырехпозиционным управлением. Это позволяет запустить оборудование в одном из режимов: обогрев, охлаждение, вентиляция или осушение. На рынке кондиционер продается примерно за 19000 руб. вместе с ПДУ.
Модель Ballu BPHS 09H Источник www.termokit.ru
Аппараты Bork, представляющие собой одни самых сбалансированных моделей. Устройство Y501 рассчитано на работу в комнате с площадью до 35 м2. Агрегат отличается высокой производительностью, что вынуждает использовать больше воды по сравнению с другими подобными приборами. Красивое оборудование можно приобрести за 20000 руб. Это позволит стать обладателем изделия, которое может работать в четырех режимах.
Кондиционер Bork Y501 Источник bork.ua
Пингвин – компактная модель, позволяющая охлаждать воздух на площади 20 м2. В аппарате имеется функция ионизации и ароматизации воздушной среды. Устройство отличается лаконичным стильным дизайном и достойным качеством сборки. Оборудование гармонично смотрится в разных интерьерах.
Kibor 24 – переносная климатическая система компактных размеров, вес которой не более 8 кг. Небольшой аппарат рассчитан на работу в помещении площадью 24 м2. В охлаждающе-испарительной установке имеется таймер, регулируемые заслонки, датчик уровня воды. Емкости для жидкости отличаются съемным исполнением.
