Навесы для мангалов своими руками — разновидности конструкций

Как сделать навес для мангала на даче своими руками – пошаговая инструкция

Будем делать небольшой деревянный навес над мангалом своими руками с поликарбонатной односкатной крышей. Перед работой необходимо выполнить чертеж, где будут указаны основные узлы и размеры конструкции.

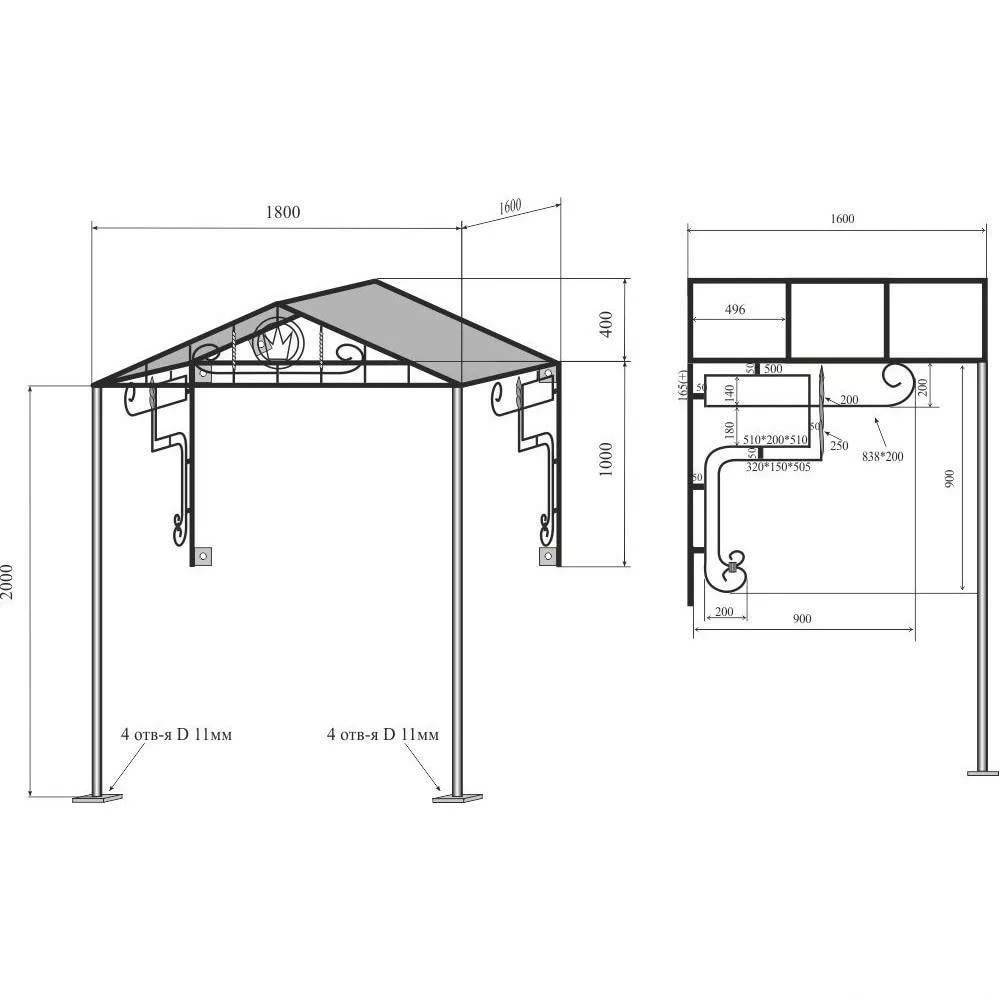

По чертежу просчитайте, сколько и какого материала потребуется для крыши над мангалом

Выбираем место для мангала, желательно, чтобы оно было белее чем за 5 м от вашего жилого дома. Размечаем участок столбиками, натягиваем веревку. Если планируется площадка из плитки или бетона, снимаем верхний слой грунта. Выкапываем по углам ямы для столбчатого фундамента, глубиной 700 мм. Расстояние между столбами для навеса под мангал не более 2 м. Если почва болотистая или зыбкий грунт, лучше сделать свайное основание.

На дно насыпаем песчаник и щебень, слои по 100-200 мм, трамбуем. Вязем из 3-4 рифленых прутов армирующий каркас, диаметром 300 мм. Наливаем на до 100 мм бетона и вставляем каркас. Обматываем его рубероидом на 2 слоя, проклеиваем край. Заливаем импровизированный столб бетоном, желательно, чтобы он на 100-200 мм был выше уровня земли.

Как правильно бетонировать анкер

Один из способов крепления вертикальных стоек на фундамент

Через 28 суток, после окончательного становления бетона, можно приступать к возведению навеса над барбекю. На металлические, оцинкованные уголки крепит вертикальны столбы, из бруса с сечение 100*100 мм, проверяем геометрию по отвесу. Замеряем высоту опор, подпиливаем до нужного уровня. Чтобы сохранить правильный уклон крыши над мангалом, передние столбы должны быть выше задних на 300 мм на каждый м/п. Так, если глубина строения над барбекю 2 м, то передние столбы следует делать выше задних на 600 мм.

Стягиваем конструкцию над барбекю по периметру верхних оголовков столбов брусом с сечением 100*100 мм, на уголки, для прочности можно сделать запилы на полбруса. Проверяем вертикали и горизонтали строения.

Далее из обрезной доски 100*40 мм делаем стропильную систему, устанавливаем на специальное крепление – салазки. Расстояние между стропилами 500-600 мм, но не более 1 м. Край стропильной ноги должен на 300 мм выходить за пределы верхней обвязки, чтобы вода не попадала внутрь зоны барбекю.

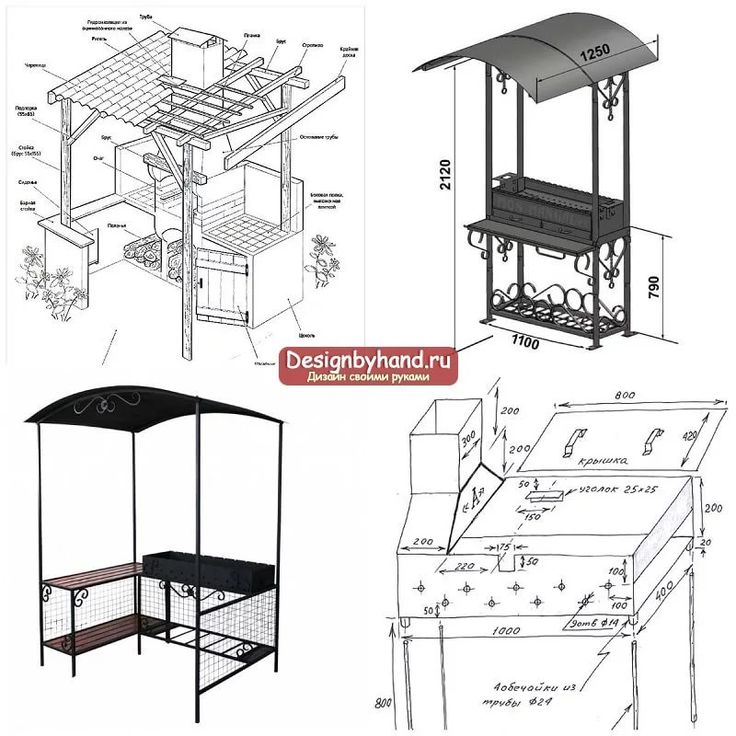

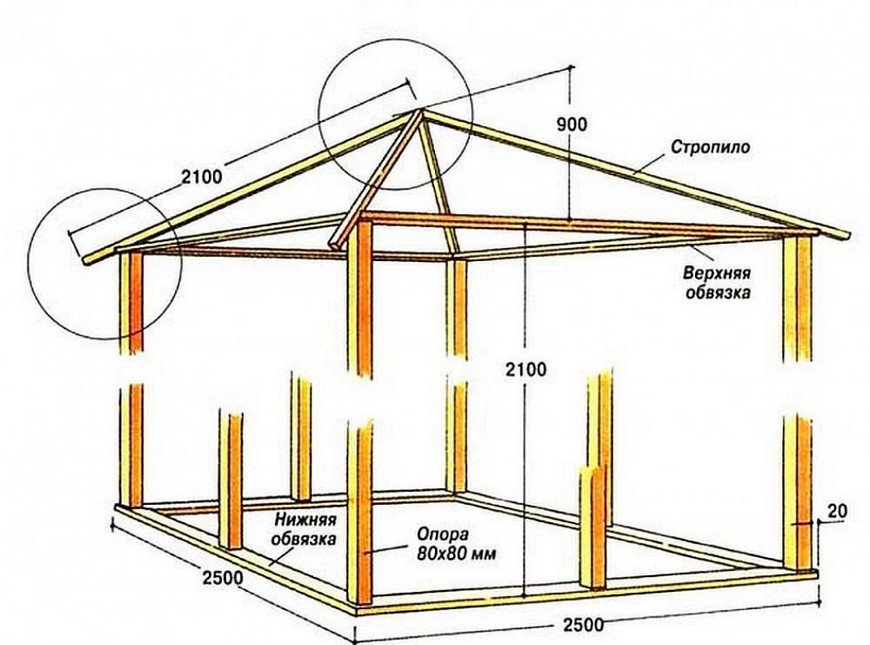

Схема сборки простой конструкции над барбекю

Обрабатываем все деревянные детали вокруг мангала антисептиком и огнеупорной пропиткой, средство должно отвечать 1 степени защиты от пожара, обычно розового цвета. После высыхания пропиток конструкцию для барбекю нужно покрыть краской, лаком, лазурью либо цветным маслом.

Можно монтировать над мангалом крышу из поликарбоната. Лист нарезаем в размер и крепим на специальные термошайбы, торцы закрываем специальным алюминиевым профилем, чтобы осадки и пыль не попадали внутрь сот.

Как правильно крепить поликарбонат к дереву

Навесы для барбекю на даче можно строить из любых подручных материалов, очень красиво и гармонично с природой смотрятся постройки из стволов деревьев или из бутового камня

Обратите внимание на галерею к статье, в ней вы найдете простые и оригинальные идеи для барбекю на своем участке

Полноценный комплекс с мангалом и зоной отдыха

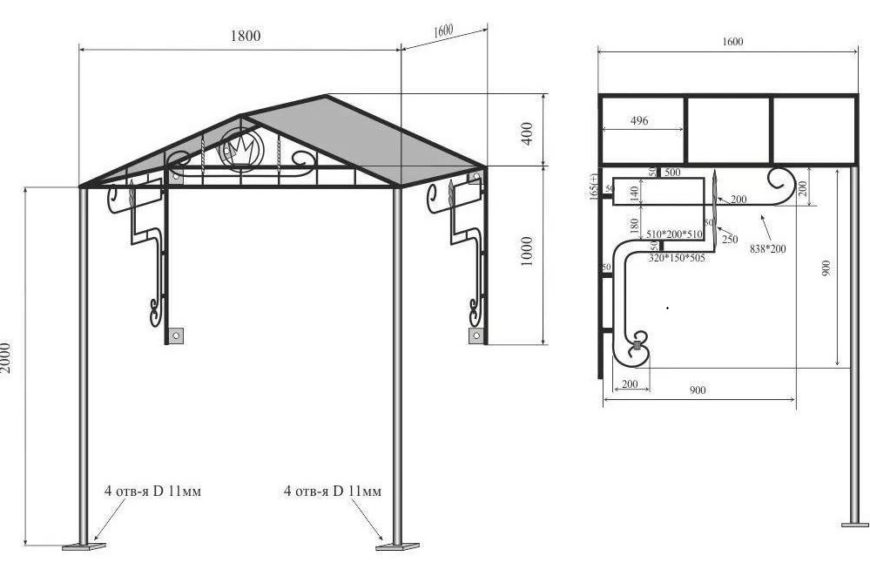

Как сделать металлическое накрытие

Конструкцию рекомендуется сваривать, но если нет сварочного аппарата, можно сделать обычные болтовые соединения. Можно возвести обычную двускатную крышу, для отделки которой используется широкий спектр материалов. Пошагово процесс работы выглядит следующим образом:

1. С помощью лопаты или бура делают углубления в земле (диаметром 30 см и глубиной 50 см), в центре которых размещают длинные профили из металла, после чего заливают их бетоном. Бетон должен быть жидким и полностью заполнять углубления.
2. Работы продолжают только после полного застывания бетонной подушки. На это уходит несколько суток.
3. По завершении выравнивания верхних частей столбиков по отвесам к ним по периметру привариваются профили с уголками. Все лишнее срезается. При недостаточной высоте опоры к ней присоединяют дополнительный фрагмент.
4. Крепление металлических стропил к обвязке.
5. Монтаж деревянной обрешетки для упрощения крепежа кровли.

Этапы строительства

Для пошаговой инструкции я использовал беседку участника форума «ForumHouse» с никнеймом «toly23». Он представил строительство своего проекта в виде фотографий, которые я буду приводить по ходу описания процессов. В итоге беседка должна будет выглядеть следующим образом:

Готовая постройка

Технические характеристики беседки

Перечислил основные характеристики, а также еще раз привёл размеры на трубы. Толщина всего металла 2 мм.

Прямоугольная и квадратная форма профильной трубы

• Размеры: 3 на 4 метра.
• Фундамент: бетонные блоки (12 штук).
• Крыша: односкатная.
• Кровля: профнастил.
• Обшивка стен: профнастил, вагонка, декоративная обрешётка.
• Нижняя обвязка: труба 60 на 60 мм.
• Опорные стойки (столбы): труба 60 на 40 мм.
• Верхняя обвязка: труба 40 на 40 мм.
• Верхняя ферма: труба 60 на 40 мм.
• Перила: труба 40 на 20 мм.

Фундамент

После расчистки площадки было сделано фундаментное основание для будущей постройки. Оно состоит из 12 бетонных блоков, сделанных по следующей технологии:

1. Копаются 12 ямок 20 на 20 см с глубиной 25 см.
2. Изготавливается опалубка для каждой ямки высотой 12 см (в зависимости от вашего уклона грунта может варьироваться).
3. Ямки заливаются бетонным раствором.
4. После нескольких дней застывания опалубка снимается.

12 блоков фундамента

Нижняя обвязка

Поверх фундамента укладывается нижнее основание из трубы 60 на 60 мм. Вам понадобятся 3 трубы по четыре метра и 4 трубы по три метра. Центральная труба, как и металл по периметру, должна лежать на бетонных блоках.

Нижняя обвязка из семи труб

Установка вертикальных стоек и покраска каркаса

Каркас состоит из 11 стоек, которые держат крышу и обшивку беседки. В первую очередь необходимо будет сварить 8 основных стоек (4 с одной и 4 с другой стороны), а затем уже приступать к стойкам для двери и той дальней с задней стороны.

Завершающим этапом будет покраска всех металлических поверхностей. Сначала все трубы зачищаются и обезжириваются, а после уже окрашиваются в нужный цвет.

Изготовление крыши и укладка кровли

Технология монтажа односкатной крыши из металла заметно сложнее, нежели из дерева. Для надежности, хозяин беседки предлагает сделать ферму, чтобы скат не прогибался под тяжестью снега.

Готовая крыша с кровлей

Для кровли был выбран самый бюджетный вариант — профилированный лист, который прекрасно вписался в общую концепцию беседки, так как стены также будут частично сделаны из профнастила. Крепление осуществляется на кровельные саморезы с резиновой шайбой.

Обшивка стен

Интересное решение было принято в вопросе обшивки. Она состоит из профилированного листа с задних сторон (от крыши и вниз), декоративной обрешётки (от крыши в вниз) на лицевых сторонах и евровагонки (от пола и вверх) по всему периметру.

Евровагонка устанавливается на высоту одного метра. Профлист просто закрывает помещение с задних сторон, на которые никто не смотрит. А обрешётка делается для красоты как раз в самом выигрышном месте.

Готовая обшивка каркаса

Пол

Для пола можно использовать любые доступные доски, например «сороковку» 40 на 100 на 6000 мм. Как раз шестиметровые доски прекрасно режутся пополам и без остатка укладываются на пол. Сорок штук будет вам как раз впритык для настила пола, хотя есть смысл взять с запасом.

Укладка пола

Стоимость материала для беседки (37 000 р.)

Так как постройка собиралась своими силами, то весь бюджет был израсходован только на строительный материал. Вышло около 37 тыс. рублей. Смело закладывайте 40, потому что помимо основного материала можно включить цены на бензин, бракованные элементы, дополнительные электроды и так далее.

Конечный результат

Беседка получилась действительно интересной, нестандартной и очень надежной. Даже если не экономить на материале, то получается вот такая конечная стоимость. Для беседки из металла это совершенно недорого.

Видеоинструкция

Строительство в видеоформате предлагает нам канал на youtube «ANT». Технология заметно отличается от той, что предложена выше на фотографиях, но она также имеет место.

Материал для каркаса

Для небольшого домика над очагом лучше выбрать негорючие материалы: металл, камень или кирпич. Даже при хорошей конструкции жаровни всегда образуются искры и сильный жар, которые могут послужить причиной пожара.

Если постройка будет закрывать часть зоны отдыха, опорные элементы можно изготовить из дерева, пропитанного огнезащитным составом. Расстояние от мангала до деревянных частей не должно быть меньше 1,5 м, поэтому минимальный размер деревянной конструкции составляет примерно 3х4 м. Негорючие детали могут располагаться на любом удобном расстоянии от жаровни.

Деревянный брус

Удобный в обработке материал, который позволяет обойтись минимальным набором несложных инструментов. Для опорных столбиков берут брусок не мене 10 см в сечении. Заменить брус можно простым или оцилиндрованным бревном.

Толщину стропил рассчитывают в зависимости от площади и типа кровли. Для 2 небольших и крутых скатов подойдет более тонкий материал, а для почти плоской 1-скатной кровли над такой же зоной потребуется толстый брус или доски толщиной не менее 3 см, установленные на ребро.

Металлический профиль

Профиль для каркаса крыши над мангалом выбирают в зависимости от предполагаемой нагрузки. Как и деревянный брус, стальные детали опоры всей конструкции должны быть самыми толстыми. Чаще всего для большой беседки применяют трубу сечением 10 см с толщиной стенок не менее 5 мм.

Работа с металлом требует навыков резки и сварки деталей. При наличии умений работать с оборудованием для холодной ковки навес можно украсить металлическим ажуром.

Камень или кирпич

Чаще всего каменные конструкции возводят с использованием металлического каркаса внутри. Так столбики будут более прочными и смогут вынести вес крыши и снега на ней в зимний период. Из камня удобно выкладывать и защитные стены, если беседка стоит на открытом месте. С кирпичной и каменной кладкой иногда сочетают деревянные строения, выкладывая стену, возле которой можно поставить очаг.

Стропильная система на постройках из камня изготавливается из древесины или металла.

Виды навесов

Современные стройматериалы и технологии значительно расширили возможности архитекторов. Теперь они могут проектировать очень оригинальные решения навесов с применением непривычных покрытий и конструктивных решений. Какие главные отличия существуют между навесами для мангалов?

Таблица. Виды навесов над мангалом

Тип каркаса	Особенности и краткое описание
Деревянный	Отлично вписываются в любой ландшафтный дизайн. Недостатки – недолговечность, пожарная опасность, сложность изготовления. Кроме того, такие каркасы по стоимости самые дорогие. Конструкции требуют умения и практических навыков выполнения различных строительных работ.
Металлический	Оптимальное решение по всем характеристикам. Металлический каркас эксплуатируется много лет, при необходимости его можно перенести на новое место. Металлический навес над мангалом не горит, не гниет и не изменяет своих первоначальных характеристик. При желании его можно украсить декоративными коваными элементами – навес приобретает старинный благородный вид.
Кирпичный	Самый дорогой, для возведения необходимо много времени и денег. Рекомендуется использовать только для эксклюзивных проектов. Такой навес может переоборудоваться под беседку с мангалом, при желании помещения можно защищать от ветра, дождя и снега. Навес больше похож на дачную беседку с мангалом.

Выбор варианта зависит от общего ландшафтного дизайна, предпочтений и возможностей заказчика. Часто применяется комбинированный каркас: вертикальные опоры металлические, а перекрытие деревянное или в иных сочетаниях.

Все навесы делятся на две большие группы.

1. Стационарные. Довольно большие конструкции, могут размещаться только над мангалом или иметь дополнительные крытые площадки для отдыха. Такие конструкции самые дорогие, часто имеют очень оригинальный вид и служат настоящим украшением приусадебного участка.

2. Мобильные. Небольшие навесы только над мангалами. Могут вместе с ними переноситься на новое место, убираться в закрытое помещение для длительного хранения. К сожалению, небольшой периметр не позволяет надежно защищать мангал от косого дождя или снега. Сильные осадки становятся препятствием приготовления шашлыков.

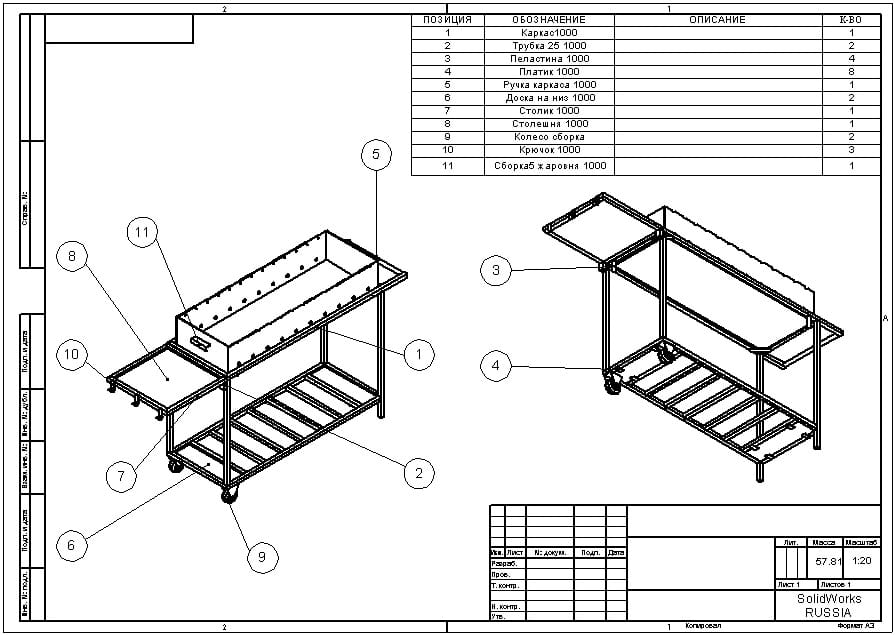

Делаем мангал из металла с дымоходом и казаном своими руками под беседку

Если предполагается, что конструкция будет находиться в беседке, то нужно сделать дымоход. Для этого нужно знать некоторые особенности самостоятельного изготовления.

Чтобы определить высоту дымовыводящей трубы и ее сечения можно воспользоваться формулой, но она настолько сложная, что ее редко применяют. Легче площадь канала поделить на площадь топки.

На графике указываются труба с различным сечением.

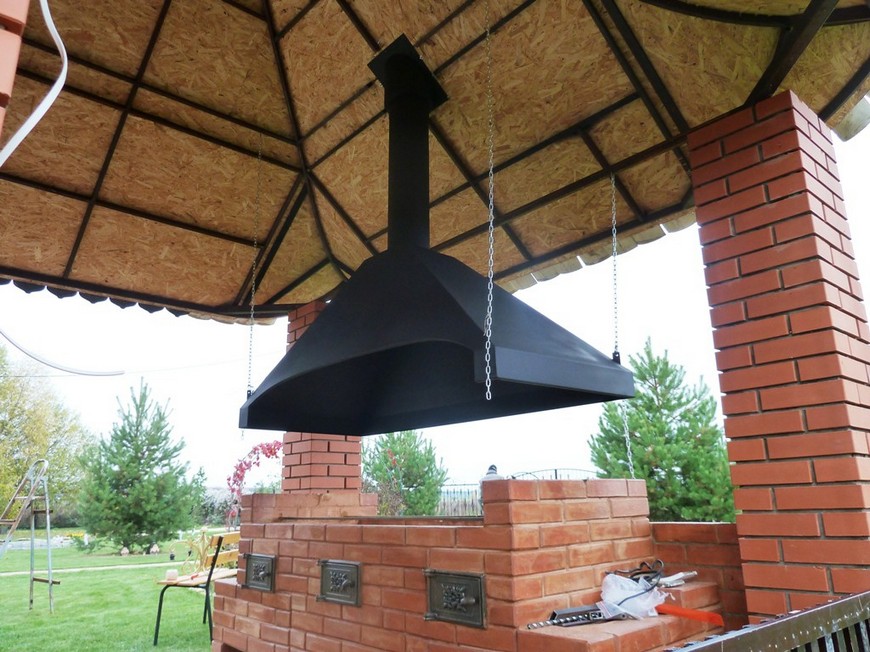

Над металлическим сооружением для приготовления шашлыков, чаще всего устанавливают специальный дымосборник с дымоходом. Размеры рассчитываются в индивидуальном порядке. Нужно понимать, что на высоте около 5 см над шашлыком должен собираться дымок, который под действием тяги будет уходить в дымоходную трубу.

Закрепить дымовой колпак к крыше беседке можно самостоятельно. Мангал с казаном будет выступать в качестве отдельного сооружения, которое можно переносить при необходимости.

Существует множество вариантов крепления, которые отличаются механизмом изменения положения. Рассмотрим один пример с длинным болтом. Благодаря такому способу, колпак можно будет опускать при необходимости или поднимать.

Предварительно нужно сделать основание на крыше и закрепить гайку при помощи сварочного аппарата. А самому колпаку нужно приварить кольцо, диаметр которого чуть меньше головки длинного болта.

К колпаку нужно присоединить дымоход, высота которого над уровнем крыше должна быть не менее 50 см.

Под таким дымосборником можно установить мангал, с возможностью использования казана. Если вы обладаете опытом сварочных работ, то хорошим вариантом является такая модель.

Если такой возможности нет, то можно сделать простой мангал из автомобильных дисков. Этот вариант изготовления я описывал в одной из предыдущих статей.

Подводя итоги, можно сказать, что для изготовления металлического мангала нужны определенные навыки работы со сварочным аппаратом. В противном случае, рекомендуется сделать конструкцию из других материалов.

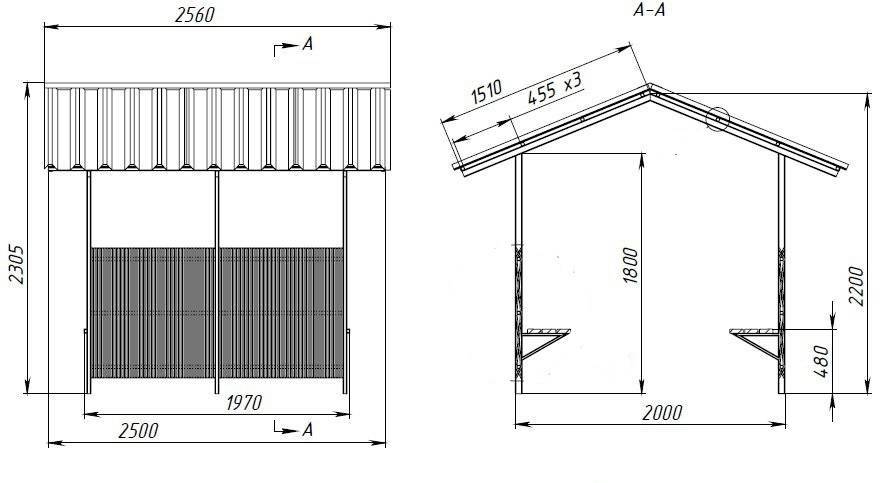

Беседка из профильной трубы своими руками

Стоит заметить, что готовая беседка, равно, как и изготовленная своими руками — довольно сложно решаемая задача. Дело в том, что в магазине редко когда встретишь беседку, которая может устроить по размеру, цвету, материалу и иным параметрам.

Изготовить же такую конструкцию самостоятельно под силу не каждому, ведь для этого нужно обладать профессиональными навыками. На самом деле это заблуждение.

Любому из нас под силу создать великолепное сооружение, причём на это не придётся тратить большие средства, время и силы. Однако всё же придётся основательно подготовиться к этому серьёзному мероприятию — нужно будет выполнить предварительные расчёты и позаботиться о наличии необходимых инструментов. Именно этому и будет посвящена эта статья.

Чаще всего в качестве материала для изготовления беседки выбирают металлическую профильную трубу квадратной или прямоугольной формы. Среди всех доступных видов проката, этот вариант представляется наиболее подходящим для сооружения таких конструкций, изготавливаемых из металла.

Особый интерес представляет её форма, поскольку:

• Давление, оказываемое на конструкцию, равномерно распределяется по каркасу и сопряжённым с ним элементам.
• Обладая достаточно высокой прочностью, это сооружение отличается малым весом, что обусловлено наличием у неё полой структуры.
• В случае возникновения необходимости подогнать участки сопряжения с другими элементами либо соединения с ними торцевой части со стороны стенки проблем особых не возникнет. Скажем, для создания привлекательного крепёжного соединения с круглой трубой все действия будут сводиться к созданию у присоединяемого элемента выреза, имеющего необходимый радиус закругления.
• Подобный материал позволяет создавать более привлекательные и оригинальные изделия, чего нельзя добиться, используя прочие виды металлопроката.
• Обеспечивает возможность для быстрого и не затратного сооружения беседки.

Важным достоинством профильной трубы является её универсальность. На её основе можно создавать не только силовые элементы конструкции, но и все прочие детали, в том числе и декоративные. Также она подходит для создания сиденья.

Великолепное изделие можно получить, используя в качестве материала для него профильную трубу в сочетании с каким-либо кровельным материалом, скажем, поликарбонатом. Причём здесь есть возможность создать такую беседку, которая будет не только иметь привлекательный облик, но и минимальный вес, для чего достаточно грамотно подойти к выбору металлопроката различного сечения.

Стойки изготавливают на основе труб специального размера, который позволит беседки демонстрировать высокие характеристики прочности и надёжности. При изготовлении всех прочих элементов и деталей используют трубы меньшего размера, но при этом необходимо в первую очередь ориентироваться на назначение и выполняемые функции.

Желательно для этих целей применять трубы квадратного сечения, в первую очередь это касается опор. При их отсутствии можно остановить выбор на прямоугольных трубках, однако все же они больше подходят для создания ограждения беседки, обрешётки и иных не силовых и необремененных нагрузкой элементов.

Необходимый инструмент

Чтобы изготовить беседку из металла своими руками, у вас должен быть определённый электроинструмент:

• болгарка;
• электродрель.

Нелишним будет наличие навыков работы со сварочным аппаратом. С его помощью вы сможете при необходимости сделать сварные швы, если потребуется соединить определённые металлические элементы.

Конечно, можно использовать и болтовые соединения, однако такой вариант не в состоянии обеспечить изделию аккуратный и привлекательный вид. Поэтому рекомендуется всё же, если есть возможность, использовать сварочный аппарат.

Инструкция, как сделать навес над мангалом

Перед началом постройки нужно подготовить территорию: очистить от растительности, устранить неровности площадки и, если требуется, сделать фундамент на всем пространстве под будущим навесом. Так как большой нагрузки на бетон не будет, для армирования можно использовать дешевую и тонкую рифленую арматуру толщиной от 7-8 мм.

Следующий обязательный шаг – выкопать ямы для опор, из которых будет состоять каркас. Чтобы рассчитать, где именно должны располагаться ямы, нужно нарисовать схему навеса для мангала и выполнить замеры. Оптимальное расстояние между опорами, обеспечивающее прочность и надежность конструкции: 1,5-2,0 метра. Так что для навеса небольших размеров (например, 2х2 метра) хватит по одному столбу на каждом углу. Так как опоры на 80-100 см погружаются под землю, их длина должна быть около 3 метров – чтобы обеспечить оптимальную двухметровую высоту для навеса.

Далее мы расскажем про нюансы строительства навеса для мангала из различных материалов: металла, дерева и кирпича.

Навес для мангала из металла

Для металлического каркаса лучше выбрать либо круглые трубы диаметром 80-100 мм, либо профильные прямоугольные трубы размером 40х80 мм. Они устанавливаются в выкопанную яму с подушкой из песка, укрепляются простым арматурным каркасом из нескольких поперечных и продольных прутков, а после заливаются бетоном.

Чтобы сварить навес для мангала хорошей прочности, вертикальные столбы укрепляются в верхней части, соединяясь между собой обвязкой: в виде горизонтальных профильных квадратных труб толщиной 30-40 мм. А сверху к этим трубам привариваются фермы: каждая ферма состоит из двух профильных труб тех же размеров, которые соединяются между собой ребрами жесткости – отрезками профильной трубы меньшей толщины (примерно в два раза), либо короткими стальными квадратами толщиной 16-20 мм.

Расстояние между фермами не должно превышать 50-60 см. Для односкатного или ровного навеса в качестве ферм подойдут прямые трубы. А для укладки поликарбоната лучше взять изогнутые трубы в форме дуги, как на фото навеса для мангала ниже – чтобы они повторяли форму плавной покатой крыши, и лист можно было закрепить по всей поверхности ферм.

Закрепляется кровля из поликарбоната или профнастила при помощи специальных пресс-гаек, которые имеют плотную прокладку и исключают протекание навеса в местах крепления к каркасу.

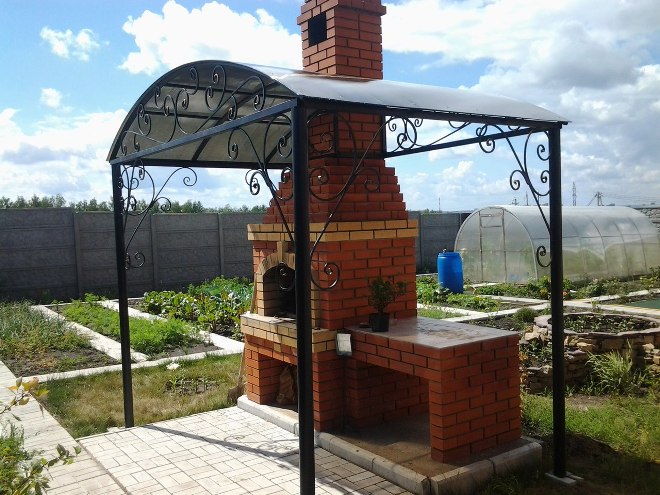

Навес для мангала из кирпича

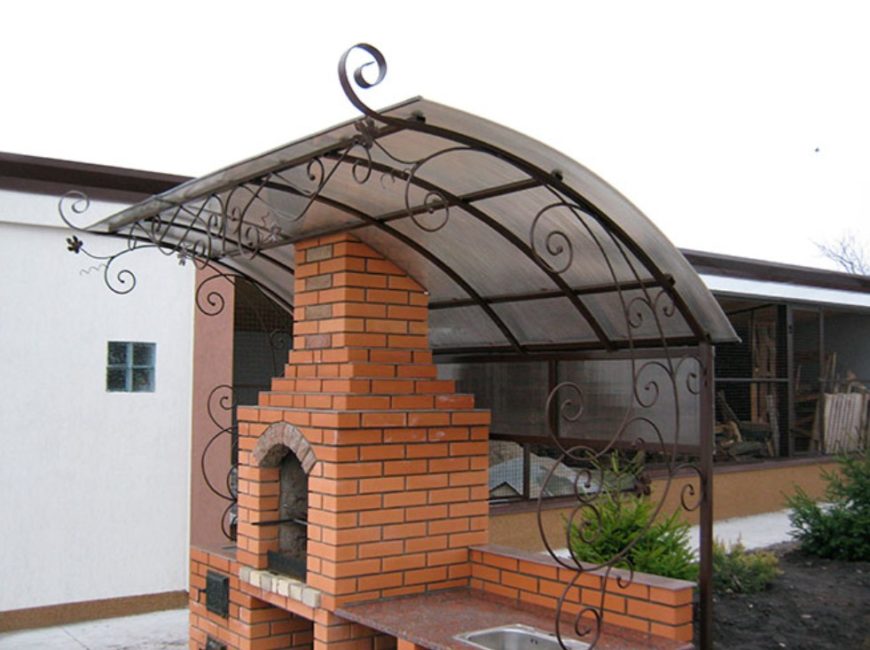

Делая своими руками навес для мангала из металла, можно украсить конструкцию красивыми кирпичными столбами. Для этого установленные металлические столбы обкладываются кирпичной кладкой. В качестве основы лучше всего использовать трубы с квадратным сечением.

Каждый следующий ярус кирпичей смещается на полтора кирпича в сторону, чтобы обеспечить устойчивость и прочность столбов. После каждого ряда кирпичи прокладываются цементным скрепляющим раствором.

Можно построить кирпичные опоры и без использования вертикальных опор в виде труб. Для этого перед укладкой кирпичей потребуется установить арматурные каркасы, как для столбчатого фундамента – на всю высоту будущих столбов. Каждый каркас должен состоять из четырех вертикальных рифленых прутков класса А-3 толщиной 10-15 мм и коротких горизонтальных перегородок того же диаметра (с интервалом 15-20 см). Далее готовый арматурный каркас обкладывается кирпичами, после чего внутренность готового столба заливается бетоном.

Дальнейшая стройка навеса происходит по той же инструкции, что и в случае с металлическим каркасом.

Навес для мангала из дерева

Деревянный навес для мангала на даче строится быстрее и проще всех остальных. Но, как уже говорилось ранее, нуждается в комплексной обработке поверхности: для защиты от воды, огня и дыма.

Для вертикальных опор лучше всего взять деревянные брусья размером 80х80 мм. Процесс их установки происходит по аналогии с металлическими столбами. Верхнюю обвязку для укрепления опор установить на деревянном каркасе легче: брусья меньшей толщины (40-50 мм) просто прибиваются гвоздями или прикручиваются саморезами.

Далее делается крыша: для деревянного каркаса отлично подойдут либо обычные доски, либо профнастил с красивым полимерным покрытием. Проще всего сделать ровный или односкатный навес: для этого сверху на вертикальные опоры с обвязкой через каждые 50-60 см укладываются деревянные бруски (размером 60-70 мм), и к ним крепится выбранная кровля.

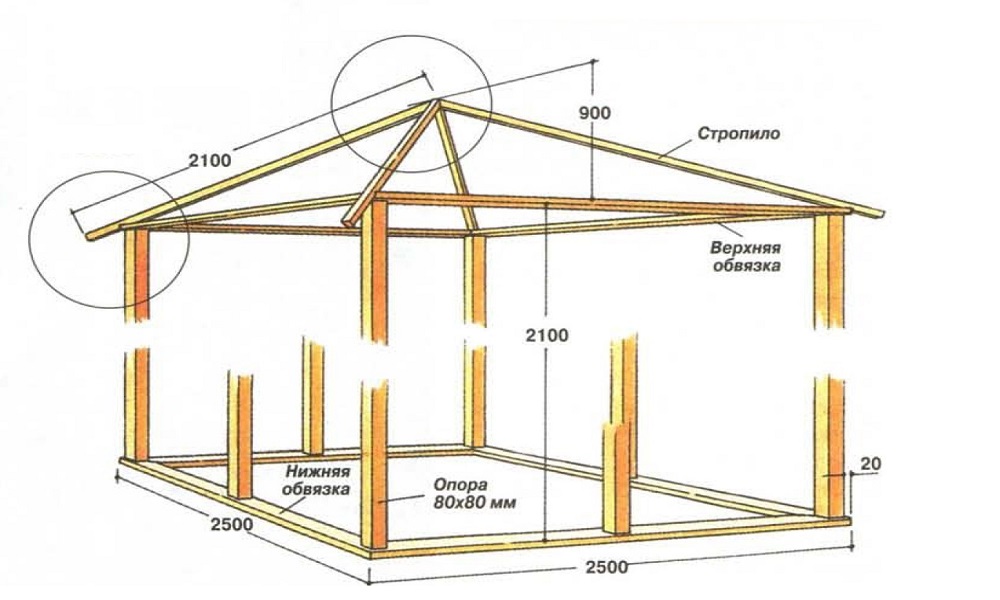

Более красивый вариант с четырехскатной шатровой крышей требует сборки стропил: из четырех соединенных в одном конце брусьев (70-80 мм толщиной), которые крепятся по краям каркаса. Дополнительно их можно укрепить обрешеткой. Далее на установленные стропила монтируется крыша.

Необходимые инструменты

Подготовка к строительству включает и подбор нужных во время работы инструментов. При установке большого стационарного навеса для проведения земельных и бетонных работ нужны:

• рулетка;
• шнур и вешки;
• лопата;
• емкость для замешивания бетонного раствора;
• строительный уровень.

После установки опор и заливки фундамента под них начинается строительство надземной части. Для этой цели используют разные инструменты в зависимости от используемого материала. При строительстве деревянного сооружения нужны:

• дисковая пила или ручная ножовка;
• молоток и гвозди;
• измерительные инструменты.

Для изготовления металлического навеса потребуется:

• болгарка;
• сварочный аппарат;
• рулетка, уровень, угольник.

При монтаже кровли может потребоваться шуруповерт или молоток в зависимости от типа используемого крепежа.

Виды и технологические особенности беседок из металла

Садовые домики можно сооружать из различных материалов – из кирпича, камня, дерева, металла. Каждый из данных материалов имеет свои преимущества и недостатки.

Рассмотрим более подробно технологические особенности беседок из металла. Основные преимущества металлических конструкций перед изделиями из других материалов:

• высокая прочность (крепкий каркас металлической беседки выдерживает механические нагрузки, не деформируется при проседании грунта);
• долговечность (металлоконструкции способны прослужить несколько десятков лет);
• пожаробезопасность;
• сочетание с другими материалами: в качестве кровли для металлокаркаса может использоваться профлист, шифер, поликарбонат.

Сочетание железа с поликарбонатом – беседки из металла, фото

В отличие от дерева, металл не горит, прослужит он значительно дольше, не выгорает на солнце и не растрескивается. Его не повредят насекомые и он не разрушиться под влиянием погодных факторов. Единственный недостаток металла – более высокая цена по сравнению с деревом (примерно на 15%), а также определенные сложности в сборке (сварка).

Совет: продлить срок службы металлического изделия можно при помощи регулярного ухода – своевременного выявления и устранения следов коррозии.

Разновидности металлических конструкций

Садовые постройки из металла можно разделить на две группы:

• стационарные – капитальные постройки, сооруженные на постоянной основе на ленточном или столбчатом фундаменте;
• временные – разборные конструкции, установленные непосредственно на грунт для того, чтобы при необходимости их можно было легко убрать или перенести в другое место.

Фото беседок металлических — стационарной и переносной

Если вы решили соорудить металлическую беседку для дачи своими руками, начать нужно с выбора проекта и определения метода изготовления конструкции.

 при выборе технологии сооружения металлической конструкции своими руками ориентируйтесь на собственные строительные навыки, а также наличие инструментов и специального оборудования.

Самым простым вариантом является беседка из профиля. Она может быть сооружена из уголка, круглых или профильных (прямоугольных) труб, швеллеров (металлических балок). Собрать такую конструкцию можно при помощи болтов, или сварки.

Совет: если вам не под силу сварить беседку из профиля, нет опыта работы со сварочным аппаратом, выбирайте сборное болтовое соединение. Сварное и болтовое соединение элементов – фото беседок из металлопрофиля

Мобильными, устойчивыми к воздействиям внешней среды, надежными являются беседки из профтрубы. Данный материал используется в качестве несущего элемента для формирования каркаса конструкции, поскольку он выдерживает большие нагрузки и не поддается деформации.

Фото беседки из профильной трубы с использованием кованых элементов

Профильные трубы часто используются для возведения садовых домиков. И, если железные трубы довольно тяжелые, то можно использовать алюминиевую профильную трубу, которая имеет небольшой вес и стоит дешевле.

Беседка на металлическом алюминиевом каркасе

Если сооружения из профтрубы выглядят просто, то кованые беседки являются более изящными. Витиеватые узоры, завитушки, ажурные вставки, изготовленные способом художественной ковки, придадут постройке оригинальность и красивый внешний вид. Но для создания кованой конструкции следует обладать кузнечными навыками, и иметь специальное оборудование. Альтернативой может стать покупка готовой кованной беседки, которую можно собрать самостоятельно.

Учтите: поскольку кованая стальная конструкция трудоемкая в исполнении, стоит она довольно дорого. Изделия из ковки – дачные беседки из металла, фото

Металлические беседки своими руками – это всегда престижно. Сооружение из железа может иметь различную конфигурацию. Наиболее распространенными являются прямоугольные и квадратные конструкции, немного реже – восьми- и шестигранные садовые постройки.

Сложные дизайнерские проекты под силу воплотить в жизнь только опытным мастерам – оригинальные беседки железные, фото

Учитывая конструктивное решение и функциональное назначение садовой металлической беседки, ее можно оборудовать различными атрибутами для отдыха – мебелью, барбекю-столом, мангалом. В некоторых беседках для дачи из металла предусмотрены специальные кронштейны, на которые можно установить сидения по периметру. Это значительно повышает комфортность строения.

Летняя постройка с мангалом – уютное местечко для отдыха на природе

Invalid Displayed Gallery

Виды и типы навесов для барбекю

Какие конструкции можно рассмотреть при самостоятельной постройке навеса?

Простые конструкции

К ним относятся металлические и деревянные конструкции. Они нужны исключительно для того, чтобы прикрывать место жаренья.

Не предусматривают зоны, где будут сидеть мангальщик или отдыхающие.

Металлопрофиль

Самый простой вариант построить навес — это согнуть металлические листы.

Такие постройки отличаются особой огнеупорностью и стойкостью к погодным условиям

Это очень важно для мангального навеса

Битумное покрытие

Навес, крыша которого изготовлена из черепицы, станет потрясающим вариантом. Это будет очень уютная конструкция без содержания лишних элементов и материалов.

Поликарбонат

Материал хорошо гнётся и противостоит природным воздействиям. Правда, во время сильной жары такой навес очень некомфортный, так как отсутствует вентиляция, а внутренняя область сильно нагревается.

Особенности навесов для мангала

Вначале следует обратить внимание на сам мангал под навесом. Существует две разновидности изделий, которые отличаются по месту установки:

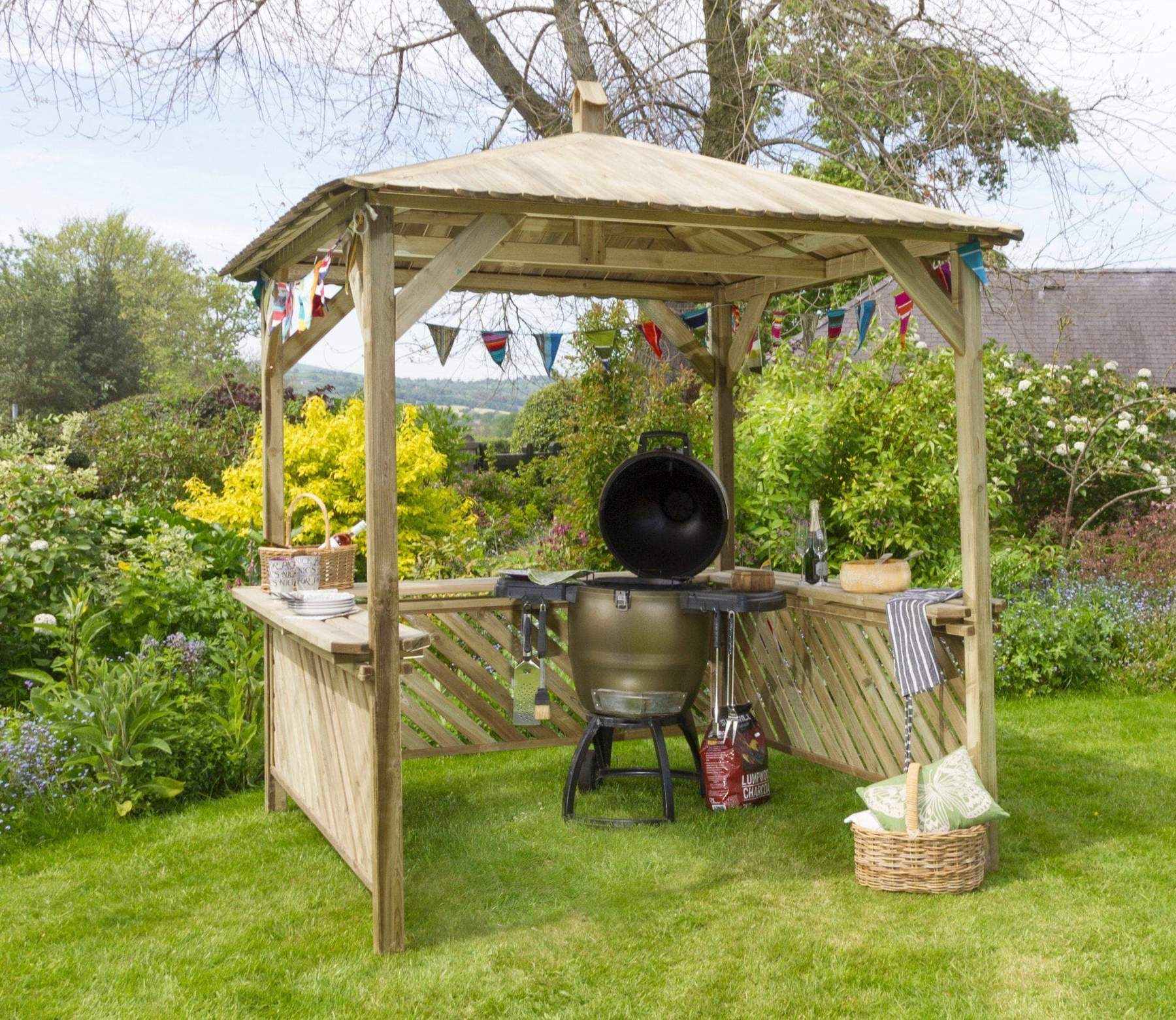

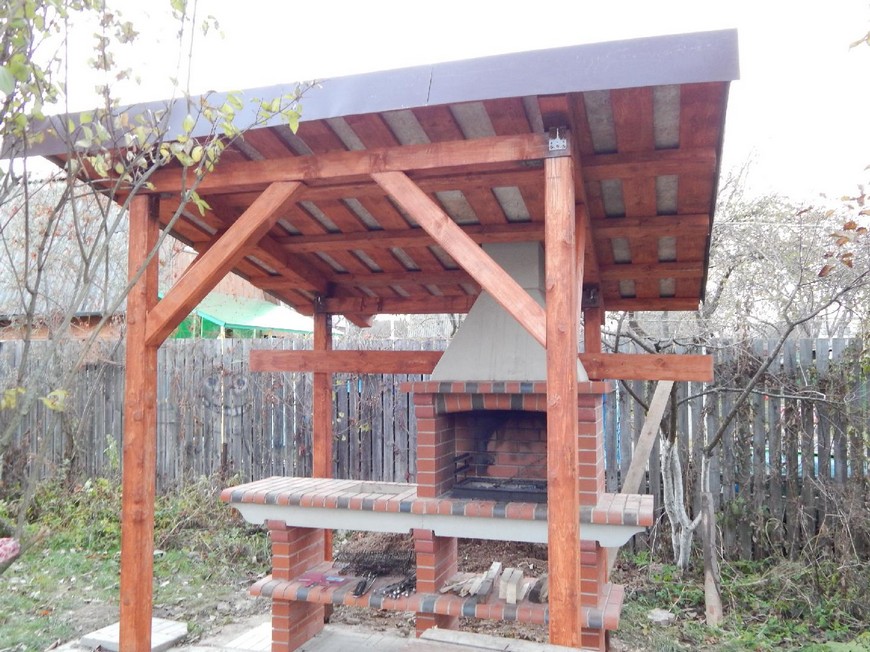

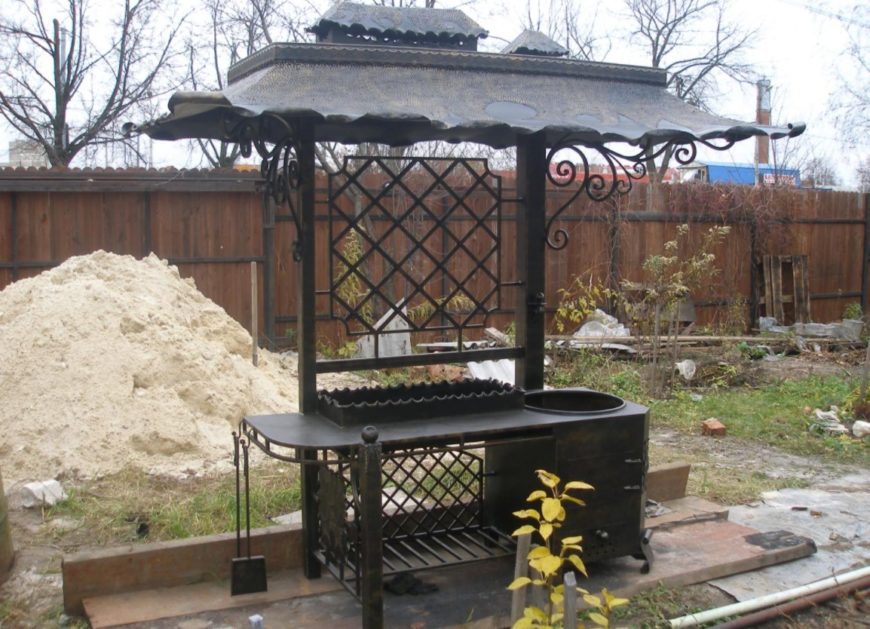

Если они переносные, то их можно установить в любом месте, обычно в таком случае делают мини-навес, который фиксируют только к мангалу. Если же он большой и стационарный, то в определенный момент необходимость навеса для мангала возникает остро.

Сами навесы могут иметь разнообразную конструкцию, габариты, внешний вид и материал. Есть вариант создать простой навес, который подойдет для новичков, а можно сделать сложный, красивый и долговечный. Чтобы правильно выполнить монтаж, нужно учитывать следующие моменты:

1. Месторасположение мангала.
2. Размер этого места, который должен позволять сделать полноценный навес, защищающий не только конструкцию, но и повара.
3. Умения и навыки строящего.
4. Выделенный бюджет.

Еще нужно запастись подходящим инструментом и материалами. Но, об этом мы поговорим позже. Для начала нужно разобраться с выбором вида навеса.

Основные этапы строительных работ

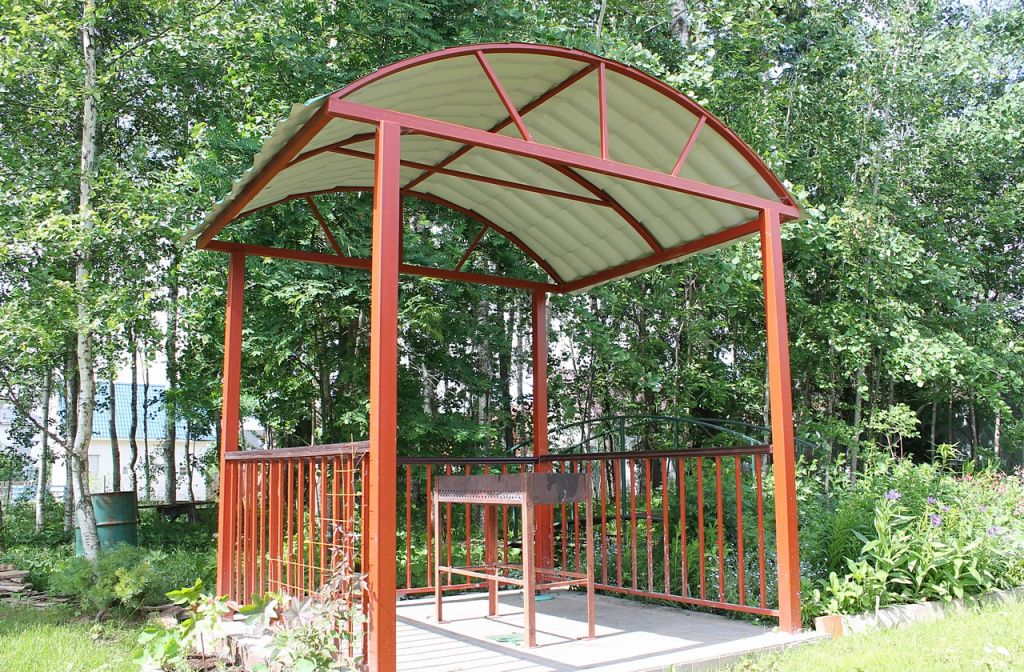

Строительство беседки из трубы профильной лучше проводить с соблюдением определенных этапов работ

Заливка фундамента

Для создания беседки из проф трубы специалисты рекомендуют заливать фундамент стандартного типа – столбчатого (см. Как сделать беседку на столбах по всем правилам). Основой этого фундамента являются столбы, установленные по углам, а также в местах, где планируется пересечение стен.

Итак:

• Для установки столбов необходимо будет вырыть ямы, глубина которых не должна быть менее 500 см.
• Внутренняя часть каждой ямы устилается гидроизоляционным материалом, а установленные столбы заливаются бетоном.
• После этого необходимо каждый столб выровнять по вертикали и зафиксировать его в таком положении при помощи подпорок.

В таком положении столбы необходимо оставить, как минимум на 24 часа.

Установка обвязки от низа

Пример 4-х скатной крыши

Следующим этапом строительства беседки из профтрубы своими руками является монтаж верхнего узла:

• Предварительно следует проверить длину всех труб, которые будут использоваться для монтажа верхней обвязки.
• Все составные элементы верхнего узла привариваются к уже установленным столбам или сверху, или сбоку.
• Если вы работаете самостоятельно, лучше сварку проводить сверху.

Если же у вас есть помощники, то можно проводить сварку сбоку.

Возведение кровли сооружения

Конструкция из скатной крыши

Беседка с профильной трубы может иметь крышу двух видов:

• Плоская.
• Скатная.

Выбор формы кровли непосредственно зависит от формы самой беседки:

• Например, если профильная беседка имеет шестигранную форму (см. Беседка шестигранная своими руками для дачи — часть первая), то крыша также должна иметь шесть скатов,
• Если беседка прямоугольная или квадратная лучше всего для ее строительства выбрать плоскую крышу.

Монтаж балок крыши проводится непосредственно на стропила или стояки:

• Для укрепления конструкции кровли можно также использовать специальные перемычки.
• Для изготовления стропил в основном используются профильные трубы квадратного сечения, уклон которых близок к 10 – 15 градусам.
• Треугольные стропила можно применять при сооружении кровли беседки квадратной формы.
• Обрешетка изготавливается из профильной трубы минимальной толщины. При этом расстояние между трубами приблизительно равно 35 – 45 см.

Внутренняя отделка

Как сделать беседку из профильной трубы максимально удобной и комфортной

Для этого необходимо уделить немало внимания внутренней отделке конструкции:

Что касается пола, для этого можно использовать дерево или плитку.

• Это связано с тем, что дерево само по себе относится к теплому материалу, который создает уют и тепло.
• Кроме этого, дерево не будет нагреваться на жаре или охлаждаться в холодную погоду, чего нельзя сказать о кафеле или металле.

Нельзя представить себе беседку без установленных в ней лавочек и столов.

Для их изготовления можно использовать такие материалы:

• Дерево (см. Деревянные скамейки в беседку и другие садовые конструкции).
• Металл.
• Пластик.

Итак:

• Лавочки могут быть как стационарные (приваренные или закрепленные на поверхности пола), так и передвижные. Второй вариант лавочек более практичный и удобный.
• Стол можно не устанавливать на постоянной основе в беседке. Его при необходимости можно просто туда заносить. Таким образом он не будет загромождать свободное пространство.

Но, если вы хотите установить в беседке стол на постоянной основе, то лучше всего изготавливать его из материала, что и лавочки. Таким образом, внутренний дизайн беседки будет более гармоничным и взвешенным.

Внешняя отделка сооружения

Консервативный вариант

То, как именно будет отделана внешне беседка, зависит только от вашего желания, возможностей и умения.

Есть немало разнообразных вариантов внешней отделки:

• Нижняя часть беседки отделывается при помощи листов поликарбоната или дерева.
• Все стенки помещения закрываются поликарбонатными листами.
• Стенки беседки не закрываются полностью, а для их обустройства используются кованые прутья или полоски.
• Как видите, вариантов немало, главное, чтобы беседка была уютной, удобной и имела привлекательный вид.
• Совсем не лишним при внешнем оформлении, будет использование висящих вазонов или живой изгороди из вьющихся растений.

Инструкция с видео в этой статье поможет вам наглядно ознакомиться с этапами строительства беседки из профильной трубы.
