Навес из поликарбоната: выбор, расчет и постройка Великого Неизвестного

Пример расчета металлической фермы из профильной трубы ↑

Расчет такого изделия предполагает:

определение точной высоты (Н) и длины (L) металлической конструкции. Последняя величина в точности должна соответствовать длине пролета, то есть расстоянию, перекрывающему конструкцию. Что же касается высоты, то она зависит от спроектированного угла и особенностей контура.

В треугольных металлоконструкциях высота составляет 1/5 или ¼ часть длины, для остальных типов с прямолинейными поясами, к примеру, параллельными или полигональными – 1/8 часть.

Угол раскосов решетки колеблется в пределах 35–50°

В среднем он составляет 45°.
Важно определить оптимальное расстояние от одного узла до другого. Обычно искомый промежуток совпадает с шириной панели

Для конструкций, длина пролета в которых больше 30 м, необходимо дополнительно рассчитать строительный подъем. В процессе решения задачи можно получить точную нагрузку на металлоконструкцию и подобрать правильные параметры профильных труб.

Рекомендуем

Слишком тонкие материалы не в состоянии обеспечить достаточную жесткость, что может стать причиной разрушений. Вы сможете обеспечить высокую точность расчетов, если разберетесь, как рассчитать программой навес из металла.

В качестве примера рассмотрим расчет ферм стандартного односкатного сооружения 4х6 м.

В конструкции используется профиль 3 на 3 см, стенки которого имеют толщину в 1,2 мм.

Нижний пояс изделия имеет длину 3,1 м, а верхний – 3,90 м. Между ними устанавливают вертикальные стойки, выполненные из такой же профильной трубы. Самая большая из них имеет высоту 0,60 м. Остальные вырезают по степени убывания. Можно ограничиться тремя стойками, расположив их от начала высокого ската.

Участки, которые образуются при этом, усиливают, установив раскосые перемычки. Последние изготовлены из более тонкого профиля. К примеру, для этих целей подойдет труба сечением 20 на 20 мм. В месте схождения поясов стойки не нужны. На одном изделии можно ограничиться семью раскосами.

На 6 м длины навеса используют пять подобных конструкций. Их укладывают с шагом в 1,5 м, соединяя дополнительными перемычками поперечного расположения, выполненными из профиля сечением 20 на 20 мм. Их фиксируют к верхнему поясу, расположим с шагом 0,5 м. Панели поликарбоната крепят непосредственно к этим перемычкам.

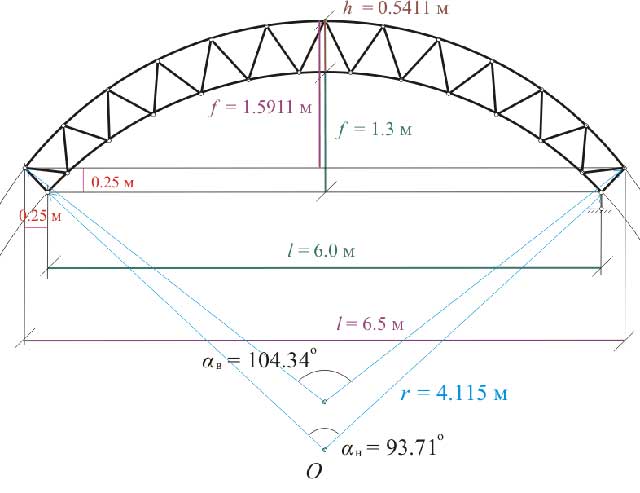

Расчет арочной фермы ↑

Изготовление арочных ферм также требует точных расчетов. Это связано с тем, что возложенная на них нагрузка распределится равномерно, только если созданные дугообразные элементы будут иметь идеальную геометрию, то есть правильную форму.

Рассмотрим подробнее, как создать арочный каркас для навеса с пролетом в 6 м (L). Расстояние между арками примем в 1,05 м. При высоте изделия в 1,5 метра архитектурная конструкция будет смотреться эстетично и сможет противостоять высоким нагрузкам.

При расчете длины профиля (mн) в нижнем поясе пользуются следующей формулой длины сектора: π •R•α:180, где значения параметров для данного примера в соответствии с чертежом равны соответственно: R= 410 см, α÷160°.

После подстановки имеем:

3,14•410•160:180 = 758 (см).

Узлы конструкции следует расположить на нижнем поясе на расстоянии 0,55 м (с округлением) друг от друга. Положение крайних рассчитывают индивидуально.

В случаях когда длина пролета меньше 6 м, сваривание сложных металлоконструкций часто заменяют на одинарную либо двойную балку, согнув металлический профиль под заданным радиусом. Хотя при этом необходимости в расчете арочного каркаса нет, однако правильный подбор профилированной трубы по-прежнему остается актуальным. Ведь от ее сечения зависит прочность готовой конструкции.

Хранение и уход за поликарбонатом ↑

Конструкции из полимерных пластиков легки в обслуживании и уходе. Например, чтобы очистить навес из поликарбоната для дачи, достаточно вымыть его обычной водой, даже без использования каких-либо моющих средств. Можно воспользоваться губкой или тряпкой из мягкой ткани. Ни в коем случае нельзя применять агрессивные моющие растворы, содержащие щелочи, альдегиды, соли, изопропанол, метанол и другие. Во избежание повреждения слоя, защищающего от ультрафиолетового излучения, не стоит пользоваться острыми предметами.

Хранение поликарбонатаПроцесс имеет ряд особенностей, которые необходимо учитывать. Листы следует располагать только вертикально. Нельзя снимать защитную пленку, чтобы не повредить поверхность. Также стоит ограничить прямое попадание солнечного света и дождя. При транспортировке следует избегать сильных механических воздействий.

Навесы для бассейнов

По востребованности у платежеспособных заказчиков навесы для бассейнов занимают второе место после аналогичных конструкций для автомобилей. Объясняется это рядом существенных преимуществ, которые получают их владельцы:

• Вода в крытых бассейнах загрязняется гораздо медленнее, что позволяет существенно экономить на их чистке;
• Можно использовать бассейн по прямому назначению в плохую погоду (сильный ветер, дождь);
• Купающиеся защищены от прямого УФ-излучения, поэтому не обгорят на солнце;
• Сокращаются расходы на подогрев залитой в бассейн воды;
• Снижается интенсивность испарения, а значит, добавлять воду необходимо реже;
• Конструкция защищена от непогоды в холодное время года.

Простейшим вариантом конструкции в данном случае является вариант без боковых стенок. К более капитальным строениям относятся арочные или двухскатные конструкции.

Современные поликарбонатные навесы для бассейнов делятся на:

• Стационарные;
• Раздвижные или телескопические.

В первом случае ваш бассейн можно смело относить к крытым. Подобные конструкции имеют надежные фундаменты, монолитную кровлю и накрывают площадь, превышающую зеркало бассейна. Фактически это отдельное строение. В нем прекрасно размещается мебель для отдыха, барная стойка и т. п., его можно электрифицировать и подвести туда отопление.

Во втором случае навесы из поликарбоната над бассейном выполняются в виде мобильной конструкции, которая раздвигается только по необходимости и может обеспечивать как полное, так и частичное перекрытие поверхности бассейна.

Кроме этих параметров навесы для бассейнов могут различаться по высоте размещения кровли. При величине упомянутой характеристики в 1 метр она играет роль защитной конструкции, которая укрывает коммуникации и зеркало бассейна при необходимости. Если расстояние до потолка превышает 2 метра, это уже полноценный универсальный павильон.

Устройство навеса из поликарбоната для данных объектов предусматривает придание им различной формы куполов:

• Классическая (визуально представляет полуцилиндр, смонтированный из нескольких секций);
• Прямоугольная;
• Сложная форма;
• Форма трапеции;
• Навес может быть изготовлен в асимметричном варианте.

Подобные поликарбонатные строения представляют металлический каркас, накрытый полупрозрачным материалом, и прекрасно вписывается в ландшафтный дизайн любого стиля.

Навесы для террас и балконов

Современные материалы и технологии сделали навес из поликарбоната на балкон или террасу одним из наиболее приемлемых вариантов. Этот материал яркий, прочный и весьма долговечный.

Листы поликарбоната крепятся на легком металлическом каркасе. Навесы могут иметь любой размер и форму. А выполненные из данного материала вертикальные стены визуально делают балкон весьма привлекательным.

Решение сделать навес из поликарбоната своими руками позволяет реализовать любой замысел дизайнера. Например, превратить террасу в пристроенный зимний сад.

Особенности монтажа, комплектующие

Перед тем как принимать окончательное решение о том, какой толщины материал стоит купить для строительства навеса, надо выполнить проект. На его основе осуществляется расчёт материалов. Если в своих силах есть сомнения, стоит обратиться к профессионалам. Онлайн-калькуляторы для расчётов тоже имеются. Выглядят они примерно так:

Что включает в себя несущая конструкция? Раму, к которой крепится поликарбонат, опоры. Изготавливается всё это из профиля – алюминиевого, деревянного бруса или иного материала.

Для монтажа потребуются такие элементы:

1. Профиля: соединительные, угловые, торцевые, коньковые, примыкающие. Не обойтись также без прижимных планок.
2. Торцевые ленты, уплотнители.
3. Термошайбы, имеющие силиконовую прокладку.

При температурных колебаниях поликарбонат расширяется. Между листами выполняется зазор, так как коэффициент теплового расширения высокий. Достаточно зазора 3,5 мм. Под крепление сверлится отверстие, его делают на несколько мм больше.

Длина листов стандартная для сотового материала – 12 и 6 м. Ширина у изделий – 210 см. Профиля продают согласно размерам листов – 600 см.

Какие виды профилей бывают:

1. Профиля соединительные, имеют форму в виде «H». Могут быть разъёмными из двух частей: крышки и базы, могут быть неразъёмными. К продольным направляющим планкам рамы прикручивается база. Крышка или защёлкивается, или прикручивается к базе.
2. Примыкающие в виде буквы «F». Ставятся в местах, где есть примыкание к стене. Крепятся либо герметиком, либо саморезами.
3. Для соединения углов используется специальный пластиковый или алюминиевый профиль. Угловые профили выпускают с разным градусом уклона.
4. Коньковый профиль ставится в местах соединения стыков в том случае, если форма крыши имеет скаты.
5. Роль заглушки выполняет торцевая планка, она имеет форму «П». Устанавливают её по краю с отступом, в ней проделывается отверстие – чтобы влага, которая накопилась внутри сот, без помех стекала на землю. Прежде чем произвести установку планки, торцевая лента клеится на торец. Лучше всего, если она имеет перфорированные отверстия.
6. Планка или прижимной профиль. Чаще всего встречаются варианты из алюминия. Лист фиксируют дополнительно.

Замки фиксаторы по краям листов также монтируют – чтобы лист на сползал. Когда несущая конструкция выполнена из металла, класть листы поликарбоната прямо на металл не советуют. Для начала на обрешётке закрепляются уплотнители самоклеящиеся из резины – это термостойкие изоляционные материалы.

Несколько элементов включает в себя термошайба. А именно: саморез, шайбу, силиконовую прокладку, заглушку. Термошайба очень плотно прикрепляет лист. Отверстие перекрывается прокладкой на материале – чтобы там не оказывалась влага. Термошайба выполняет функцию амортизатора от возможного продавливания материала. А такое может произойти в местах крепления.

В листах сначала делается отверстие на несколько миллиметров больше, чем диаметр самореза. Потом перпендикулярно поверхности листа вкручивается термошайба.

При охлаждении поликарбонат сужается, при нагреве – расширяется. Отверстия для крепежа из-за этого должны иметь больший диаметр, чем у шурупов – минимум на пару миллиметров. Они герметизируются цветными или прозрачными термошайбами.

Какая минимальная толщина должна быть у материала для крыши террасы, например? Выбор профиля здесь зависит от того, каковы индивидуальные особенности конструкции. Универсальные стыковочные планки рассчитаны под материал различной толщины.

Профиль разъёмный выпускается под листы нескольких размеров. При этом их толщина может быть разной.

При монтаже навесов надо учесть, что листы кладутся так, чтобы вдоль продольных опор рамы располагались соты. Но не поперёк! Крепежная система, профили – это всё универсальное, может использоваться с любым видом материала.

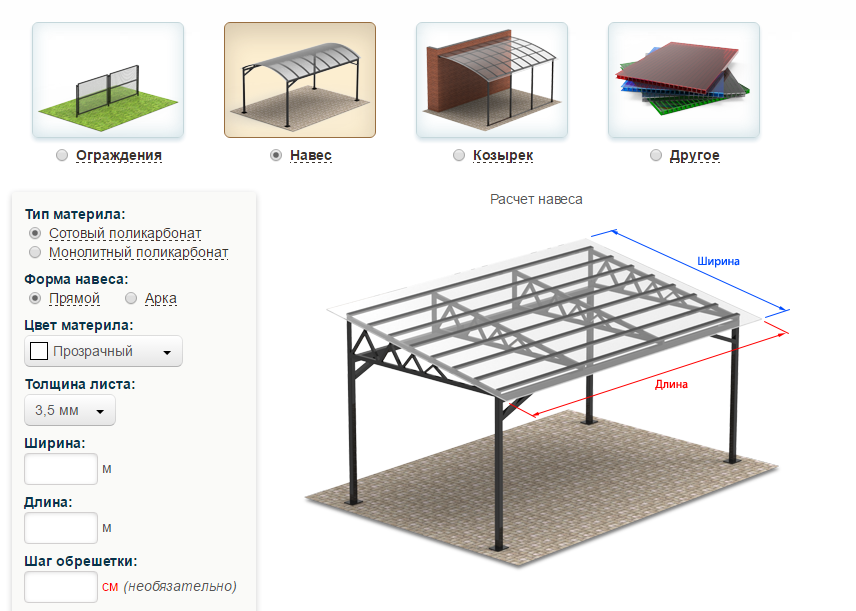

Инструкция для онлайн калькулятора расчета односкатного навеса

Чтобы рассчитать козырек над входом (арочный навес) или плоский навес, необходимые размеры укажите в миллиметрах:

X – ширина козырька – это расстояние между его крайними точками по фасаду. Для защиты от осадков ширину козырька необходимо выбирать немного больше размера входной двери. Если есть возможность, следует делать козырек на всю ширину крыльца с запасом по 500 мм с каждой стороны. Однако следует помнить, чем больше поверхность навеса, тем больше зимой на ней будет снега, а значит, конструкция должна быть надежной.  Выбирая ширину козырька необходимо учитывать СП 20.13330.2011 «Нагрузки и воздействия».

Y – высота козырька (имеется ввиду значение высоты сегмента полукруглого козырька, а не уровень установки относительно порога дома), чем больше этот параметр, тем больше расход материала для накрытия.

Z – длина козырька – расстояние от фасада может быть разным, в зависимости от Ваших пожеланий и архитектуры дома. Минимальное значение длины для защиты от осадков составляет 700 мм. Можно ориентироваться на размеры крыльца с небольшим запасом

Обратите внимание, если длина навеса превышает 2000 мм, то под свободный край необходимо ставить дополнительные опоры

Отметив пункт «Черно-белый чертеж» Вы получите чертеж, приближенный к требованиям ГОСТ и сможете его распечатать, не расходуя зря цветную краску или тонер.

Нажмите «Рассчитать».

Результаты расчета и их использование:

Ширина материала козырька – позволяет определить ширину необходимого покровного материала для накрытия полукруглого козырька или навеса. С помощью функции расчета этого параметра можно подобрать оптимальные размеры козырька для максимального использования материала заводских размеров. Зная площадь козырька, Вы сможете приобрести ровно столько материала для накрытия конструкции сколько нужно и не переплачивать за излишки

Обратите внимание, что калькулятор подсчитывает  параметры только кровельного материала для козырька и не рассчитывает чего и сколько нужно для изготовления каркаса и его крепления (металлопрофиль, доска, бетон, метизы)

X – ширина козырька – это расстояние между его крайними точками по фасаду. Для защиты от осадков ширину козырька необходимо выбирать немного больше размера входной двери. Если есть возможность, следует делать козырек на всю ширину крыльца с запасом по 500 мм с каждой стороны. Однако следует помнить, чем больше поверхность навеса, тем больше зимой на ней будет снега, а значит, конструкция должна быть надежной.  Выбирая ширину козырька необходимо учитывать СП 20.13330.2011 «Нагрузки и воздействия».

Y – высота козырька (имеется ввиду значение высоты сегмента полукруглого козырька, а не уровень установки относительно порога дома), чем больше этот параметр, тем больше расход материала для накрытия.

Z – длина козырька – расстояние от фасада может быть разным, в зависимости от Ваших пожеланий и архитектуры дома. Минимальное значение длины для защиты от осадков составляет 700 мм. Можно ориентироваться на размеры крыльца с небольшим запасом

Обратите внимание, если длина навеса превышает 2000 мм, то под свободный край необходимо ставить дополнительные опоры

Отметив пункт «Черно-белый чертеж» Вы получите чертеж, приближенный к требованиям ГОСТ и сможете его распечатать, не расходуя зря цветную краску или тонер.

Нажмите «Рассчитать», чтобы получить расчеты и чертежи навеса.

Результаты расчета и их использование:

Ширина материала козырька – позволяет определить ширину необходимого покровного материала для накрытия полукруглого козырька или навеса. С помощью функции расчета этого параметра можно подобрать оптимальные размеры козырька для максимального использования материала заводских размеров. Рассчитав площадь козырька, Вы сможете приобрести ровно столько материала для арки навеса, сколько нужно и не переплачивать за излишки

Обратите внимание, что калькулятор подсчитывает параметры только кровельного материала для дуги навеса и не рассчитывает чего и сколько нужно для изготовления каркаса и его крепления (металлопрофиль, доска, бетон, метизы). При желании можно указать высоту равную маленькому числу, что позволит рассчитать плоский навес

Устройство и преимущества

Душевая кабина, сделанная своими руками, может практически не отличаться от покупной конструкции. Однако такой гидробокс уже будет отвечать всем требованиям его владельца и идеально вписываться в помещение. Да и к тому же если что-то вдруг пойдет не так и произойдет поломка, будет понятно, что случилось и что конкретно сломалось, ведь вся конструкция, каждый болтик подбирались и монтировалось собственноручно.

Решение о создании душевой кабины, как правило, бывает связано с тем, что:

• в квартире недостаточно места, а точнее, ванная комната мала, и огромная ванная – это непозволительная роскошь;

• у дома сложная архитектура с закутками, которые можно так «обыграть» и обустроить полноценное помывочное место;

• в частном доме хочется создать идеальный уголок с «тропическим ливнем», гидромассажем и прочими техническими новинками;

• на даче или в саду необходимо место, где можно помыться.

Сделать самому душевую кабину под силу человеку, который разбирается в сантехнике и делал хоть раз капитальный ремонт. При обустройстве бокса можно схитрить и установить часть полностью готовых деталей: будь то поддон или стенки с дверцами. Готовые покупные элементы конструкции значительно упростят весь процесс сборки, однако решение об их установке немного ограничит возможности индивидуального проекта, подгонит под определенные рамки, ведь уже готовые элементы имеют строго выверенный стандартный размер.

Есть несколько вариантов возведения гидробокса:

• Сборка уже готового комплекта – просто купить и собрать душ на месте без каких-либо подготовительных работ.

• Монтаж кабины на готовый поддон или ванну. Здесь подбираются и оформляются стены, устанавливается сантехническое оборудование. Нет необходимости в подготовке пола (выравнивание производится лишь при явных дефектах и перепадах по высоте).

• Возведение гидробокса на основе самодельного поддона. В начале изготавливается соответствующий пьедестал с бортиками, а затем уже ведется монтаж и оформление стен. Стены и двери изготавливаются либо по индивидуальным размерам, либо покупаются готовыми.

• Полная собственноручная сборка гидробокса, все детали уникальные и самодельные.

• Сооружение душевой конструкции без поддона с готовыми дверцами и стенками.

• Сооружение гидробокса без поддона с уникальными перегородками и дверцами, сделанными под заказ или собственноручно.

Зачастую самостоятельная сборка может выйти даже немного дороже покупного варианта. Но она того стоит, так как готовый комплект будет полностью функционален, уникален и практичен.

Процесс сборки самодельной душевой кабинки будет проходить в несколько этапов:

• возведение и подготовка стен; если бокс ставится в готовое помещение, то этот этап можно пропустить;

• сооружение гидробарьера стен и поддона;

• создание системы слива воды с возможностью обслуживания всей скрытой сантехники;

• прокладка коммуникаций;

• покупка отделочных материалов и дальнейшая облицовка стен;

• монтаж стен и дверей.

Пример расчета металлической фермы из профильной трубы ↑

Выбор материала

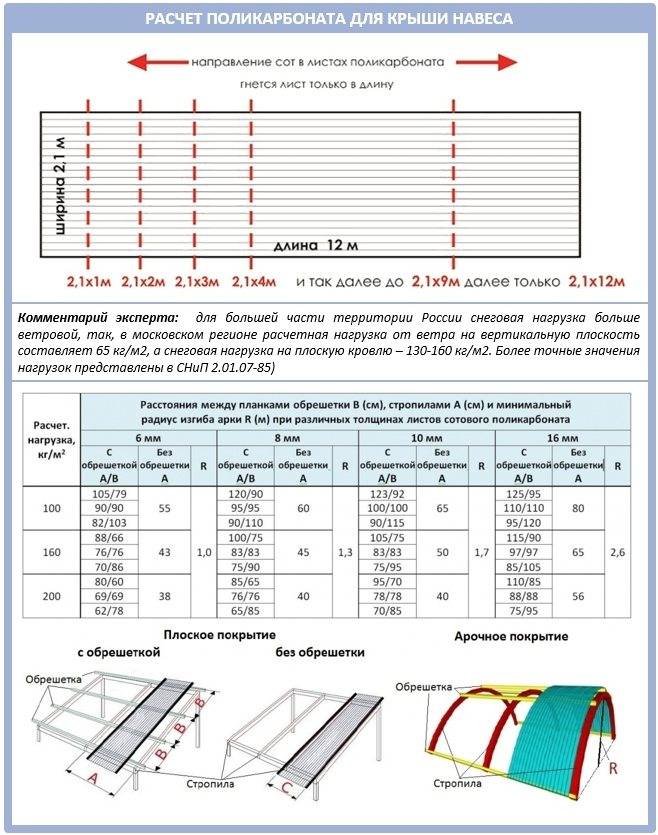

Как для навеса выбирать поликарбонат, на что обращать внимание? На лист с каждой стороны нанесена самоклеящаяся плёнка. С тыльной стороны она прозрачная (именно эта сторона будет крепиться к раме), с внешней – цветная, с разными надписями, логотипами, маркировками

Тут же обычно пишут толщину защитного слоя.

Это нужно, чтобы во время монтажа она не мешала. Её убирают совсем, когда все листы установлены.

Если действовать именно в такой последовательности – стороны с защитой УФ и без защиты не перепутать.

Защита от ультрафиолета бывает разной:

1. В виде напыления – способ не особо надёжный. Под воздействием снеговых, механических нагрузок происходит разрушение этой защиты. В год теряется приблизительно 3-4 микрона, срок эксплуатации сокращается.
2. Метод экструзии – защиту наносят на пластик, который ещё не остыл. В итоге защита с поверхностью спаивается, выходит надёжное покрытие.
3. В массу добавляют гранулы специального стабилизатора (объём может быть до 30%). Эта защита делает материал устойчивым к УФ-излучениям. Листы прослужат без проблем 10-15 лет, а то и больше. Но и стоит это решение значительно дороже, чем предыдущие два варианта.

Плотность материала – другой интересный момент. Согласно действующим нормам, вес листа поликарбоната соответствует его толщине. Иногда производители листов эти рекомендации игнорируют. Ребра жесткости сот получаются тоньше поликарбоната. Соты, если сжать их пальцами, проваливаются.

Когда материал пытаются прогнуть, раздаётся характерный звук – трест. Иногда возникают даже небольшие трещины. Если поликарбонат качественный – продавить его пальцами сложно. Более того, когда монтаж материала выполнен на арочную конструкцию, он становится ещё прочнее – это случается из-за того, что появляется внутреннее давление листа.

Как варить навес и собирать его

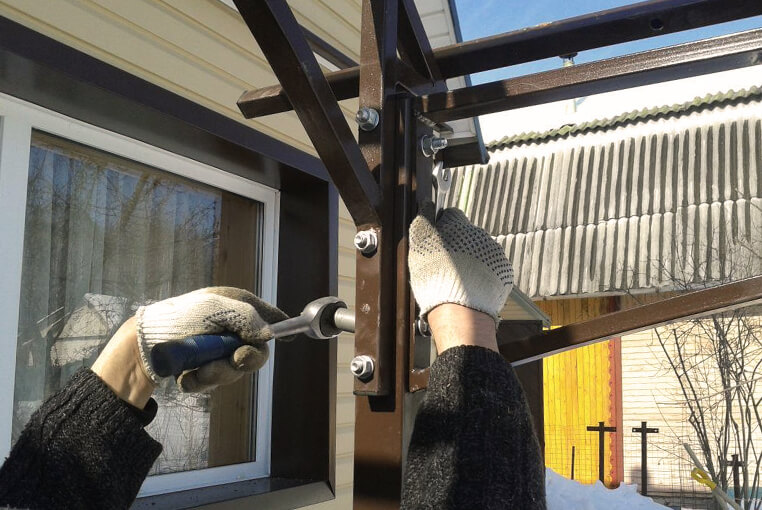

Монтаж навеса с использованием воротка

Если вы совсем не владеете этим ремеслом, то сварку лучше поручить специалисту. Но если есть сварочный аппарат и умение, то изготовить в том числе сварку навеса с трубчатым сечением вам удастся. Сначала проводится сращивание по краям. Затем продолжаете к центру. Точечное наживление, сверка уровнем, правка кувалдой, обварка всех элементов — это этапы сварочных работ. Как правило, боковые части и стропила собирают поочередно и раздельно, а затем также по очереди ставят их на опоры — боковые и затем на них и стропильные. При наличии подъемника каркас навеса можно полностью собрать прямо на земле и поднять уже на место в сборе.

Готовый каркас ставится на опоры, для этого потребуется помощь, так как одной парой рук не обойтись. Далее проводится такая же сварка точечным способом, проверяется точность с помощью уровня, наконец, проводится сварка постоянная. Когда каркас собран, следует зачистить места соединений, чтобы снять окалину, и далее металлический каркас обрабатывается антикоррозийным покрытием. Нередко металлопрофиль уже имеет такое покрытие. Если же он не обработан, обработку надо осуществить самостоятельно.

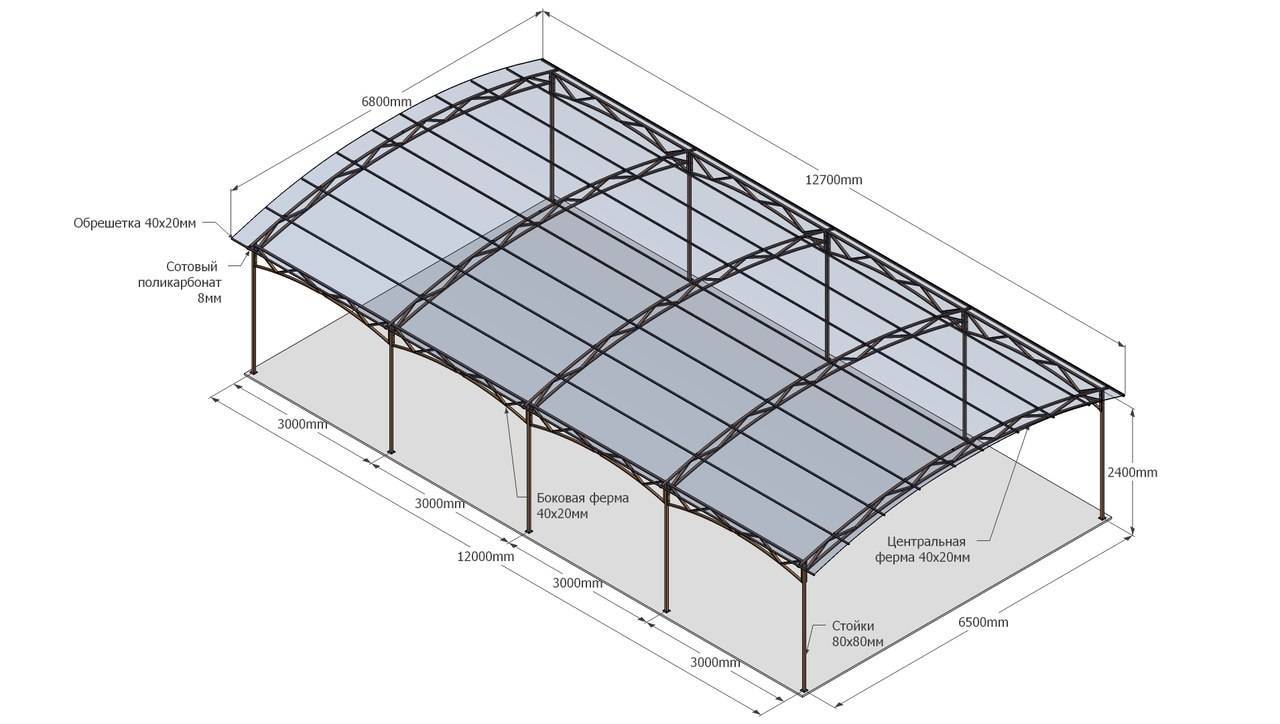

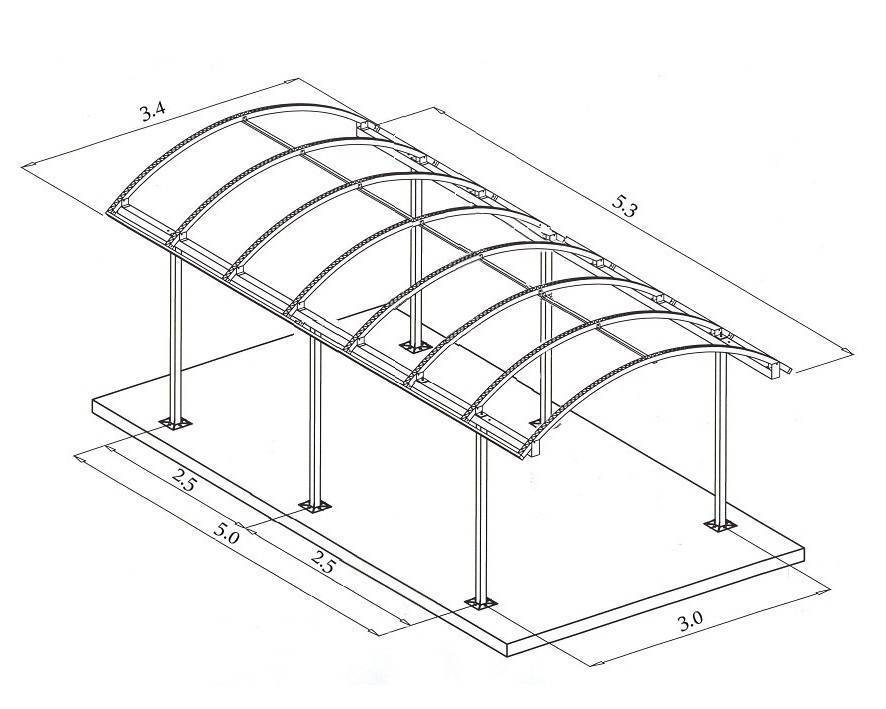

Расчет и чертеж фермы

Так как навес подвергается воздействию ветра, нужно очень надежно закрепить каркас поперечин со стойками. Поперечные балки закрепляются максимально жестко на стойках, для этого металлические элементы следует надежно сварить или же закрепить болтами в двух точках каждой из опор. Надежнее установить по паре поперечин, которые между собой соединить крестообразными связями. Далее приступайте к расчету фермы — конструкции, которая прочно и намертво соединяет поперечные балки с опорами и обрешеткой, создавая монолитную каркасную систему. Ферма конструируется в зависимости от типа крыши навеса.

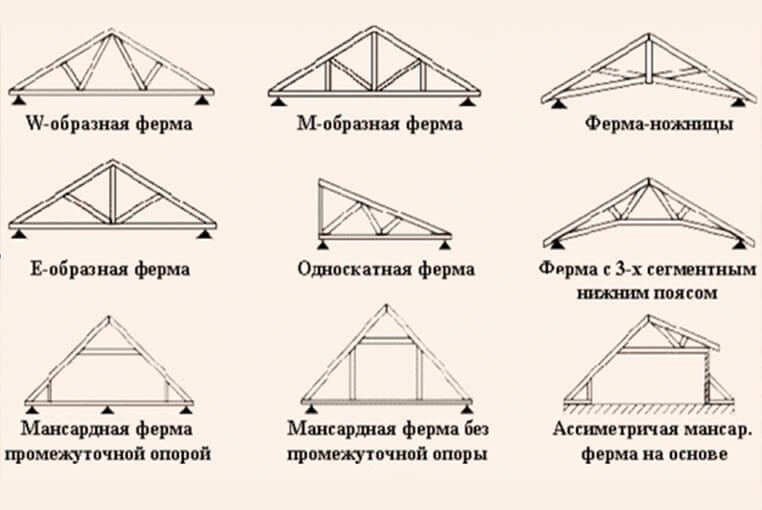

Типы крыш навесов (двускатный и односкатный)

Самая простая крыша — односкатная. Сложнее двухскатная и многоскатная крыши. Расчет арочной крыши производится особым образом

Но каким бы ни была конструкция, важно знать, что при увеличении высоты фермы будет возрастать ее несущая способность, поэтому зимой снег не будет задерживаться на такой крыше навеса. Прочными ребрами жесткости вы увеличите прочность всей конструкции

Для ребер жесткости, которых будет несколько, нужно выбрать прочную трубу. Ее размер определяется по размеру самого строения навеса:

• труба металлическая размером 2х20х40 мм используется при строительстве небольших навесов, длиной менее 4,5 м;
• труба размером 2х40х40 мм используется в конструкции до 5,5 м;
• свыше 5, 5 м потребует трубу с размером 2х30х60 мм.

Расстояние между трубами не может быть более 7 м, потому это нужно учитывать при планировании шага фермы. Чем больше перекрываемая сторона, тем больше стоек и, соответственно, дороже выходит навес, тем выйдет сложнее работа. Оптимально сделать пролет в три метра, он обеспечит достаточную площадь и при этом будет минимальным по затратам.

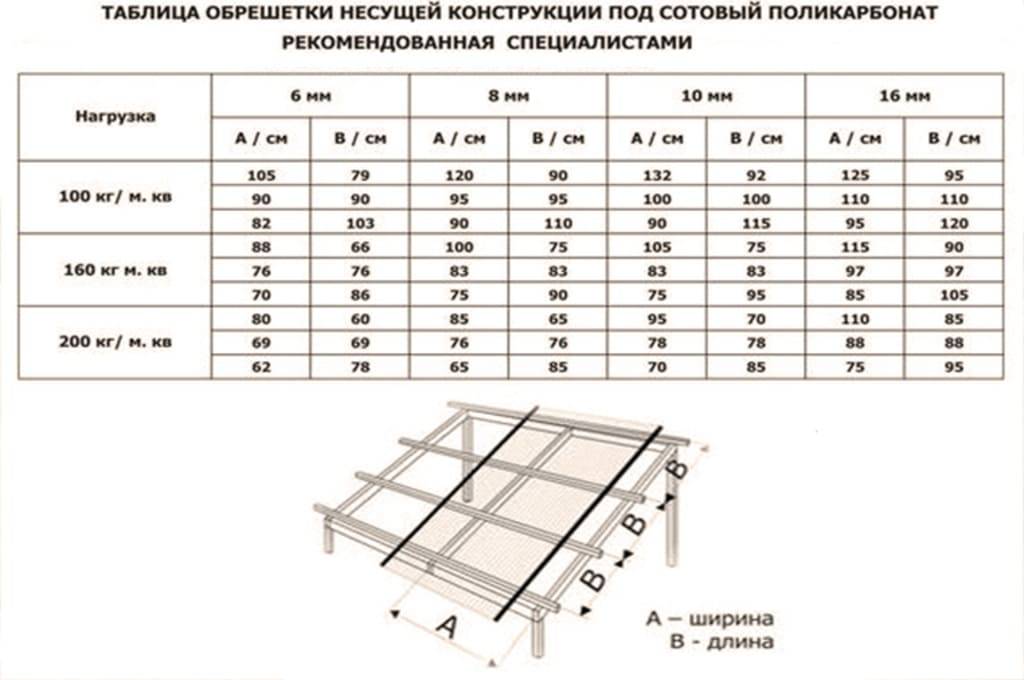

Изготовление обрешетки

На фермы ставится деревянная обрешетка, на которую устанавливается кровельное покрытие. Проще и надежнее всего положить настил простой формы из металлопрофиля. Он надежен, довольно прочен, стоит относительно недорого. В наши дни распространено применение поликарбонатных листов или металлического профнастила для изготовления кровли навеса. Помимо этого никто не отменял шифер, а также можно использовать листы из полимера. Выбор за Вами. Чтобы обрешетка из дерева служила дольше, деревянные конструкции следует обработать антисептическими препаратами. Кровлю из поликарбоната кладут непосредственно по прогонам фермы.

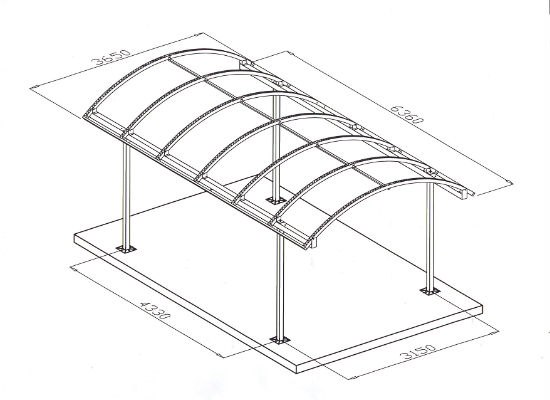

Навесы для машины по виду каркаса

Деревянные навесы

Укрытие из дерева для машины может очень быстро строиться, является довольно долговечным и практичным, способным служить более десяти лет, с условием обработки его защитными растворами. Каркас из дерева для машины может быть накрыт:

• ондулином;
• поликарбонатом;
• шифером;
• черепицей.

Это сооружение средней сложности, а поэтому сделать своими руками его сможет практически любой владелец дачи, который хочет защитить машину от атмосферных воздействий.

https://youtube.com/watch?v=_pEfM7JPTO8

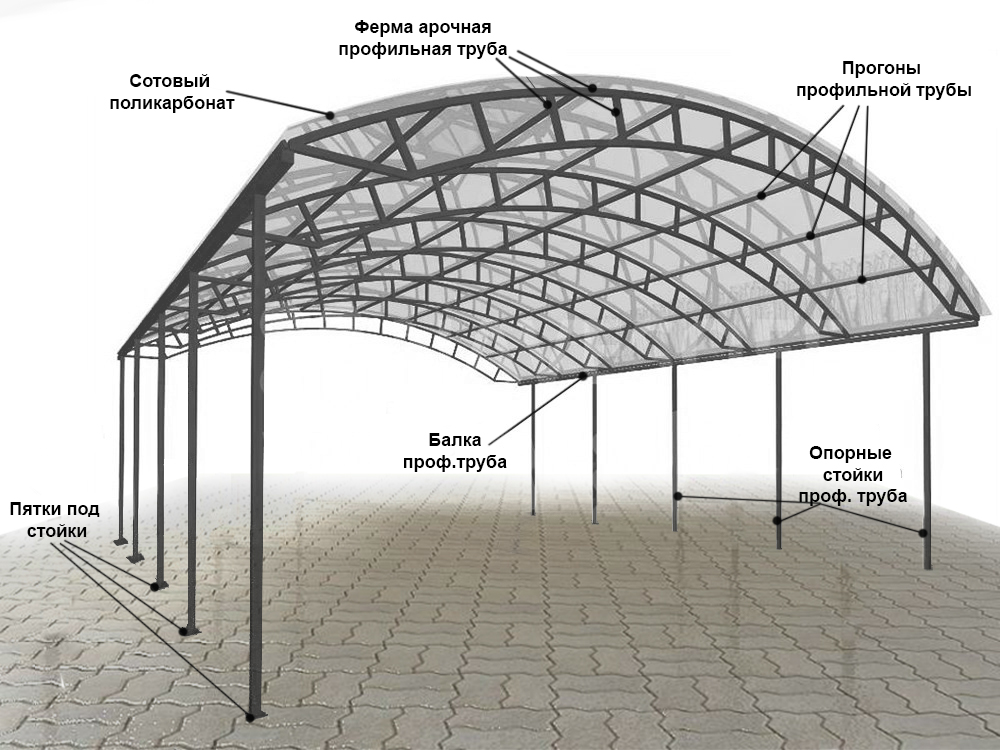

Навесы из металла

Пожалуй, самой частой, основой сооружения этих укрытий является профильная и обычная труба, швеллер и уголок. Установить крышу можно из облегченных и недорогих материалов, под ондулин или тент, либо придать сооружению капитальности и жесткости, когда укрытие делается под металлочерепицу или еврошифер. Металлические конструкции довольно надежны, а поэтому, потратившись на нее единожды, вы сможете очень продолжительное время лишь обновлять ее некоторые части и подкрашивать.

Сборные конструкции

На сегодняшний день довольно популярными являются навесы для автомобилей готовые, сборные или разборные. Они имеют стандартный размер и совершенно готовы к монтажу на любом участке территории, нужно лишь подобрать подходящий, транспортировать конструкцию на дачу и произвести установку. Конструкцию можно подобрать почти под любой вид накрытия, но непременно нужно проконсультироваться с производителем или продавцом на месте приобретения, чем лучше всего накрыть выбранный вами каркас.

Конструкция навеса дает возможность в очень короткие соорудить его на территории с небольшими финансовыми затратами, так как вся основа уже подготовлена, необходимо лишь поставить навес на вашем участке и накрыть необходимым материалом.

Кованые навесы

Наверное, наиболее востребованная разновидность навесов среди хозяев загородных вилл и коттеджей. Довольно дорогостоящая конструкция, которая потребует не только соответствующего материала для накрытия, но и помощи в установке профессиональной бригады монтажников, которая сможет сделать все максимально качественно и точно.

Безусловно, нет никакого смысла делать монтаж кованого навеса на обычной даче, где вы бываете раз в неделю или раз в месяц, для того чтобы поужинать шашлыком или собрать ягоды, в этом случае достаточно будет установить и сборный навес для машины. Но вот, когда вы имеете загородный дом на окраине леса, в котором можно укрыться от городской суеты продолжительное время, то установка кованого навеса под автомобиль будет вполне целесообразной.

Изучив и рассмотрев некоторые варианты установки навеса, изучив фото, каждый из вас обязан понимать, что выбирая это сооружение или даже обычную конструкцию, необходимо отталкиваться от многих правильных факторов – размеры навеса для машины, способ установки каркаса, материал накрытия и материал изготовления. Лишь максимально сочетав все эти характеристики, вы сможете соорудить довольно долговечный и качественный навес и очень долго не будете думать о том, из чего построить навес для машины или как заменить навес на более современный.

Каркас

Поликарбонатный пластик по показателям прочности ближе к металлу, чем к дереву. Благодаря этому, к сожалению, получить работающую обшивку на каркасе из дерева никак не получится. Панели из поликарбоната для дерева все равно что асбоцементный лист, железо для кровли или еврошифер. Как все же положить поликарбонатный пластик на древесину, кратко рассмотрим в конце, а пока займемся намного лучшим металлом.

Металл – материал большой и тяжелый. Это существенно облегчает расчет каркаса, воспользуйтесь обобщающе-усредняющими методиками. Хороший профиль несущего элемента – квадратная с закругленными углами стальная профильная труба. По соотношению прочности к материало-, трудоемкости и всей стоимости она оказывается, что зовется, на круг впереди прочих.

Расчетные соотношения также выходят примитивными:

• 1-2 ветровая и снеговая зоны – базисный стандартный размер, при толщине стенки от 2 мм, от 10 мм на 1 м самого большого размера выступа крыши в плане, но не меньше 40 мм.
• 3-4 зоны, те и те – база для выступов крыши общего назначения та же, а для автонавесов от 15 мм/м.
• 5-6 ветровые и 5 снеговая территория – общая база от 15 мм/м, авто – от 20 мм/м.
• 7 ветровая, 6 и 7 снеговые зоны – общая база от 20 мм/м, авто – от 30 мм/м.

Подбор зоны делаем по худшему. Т.е., если мы в 1 ветровой и 5 снеговой зоне, то ветер игнорируем и считаем по снегу. Точно также, к слову, и во всех дальнейших расчетах, если не применяются параметры и ветра, и снега. Профиль из ряда типоразмеров подбираем ближний больший.

Размеры и функционал

Функционал постройки очень важен для составления чертежей и грамотного расчета навеса. Рассмотрим типовые проекты разных видов конструкций.

Козырьки над входной дверью

Расчет консольных козырьков проводится, исходя из габаритов крыльца. По нормативам, верхняя площадка должна быть больше ширины двери в полтора раза, средняя ширина двери – 900 мм, делаем расчет: 900*1,5 = 1350 мм – оптимальная глубина крыши над входом. Ширина навеса зависит от ширины ступеней + 300 мм с каждого бока.

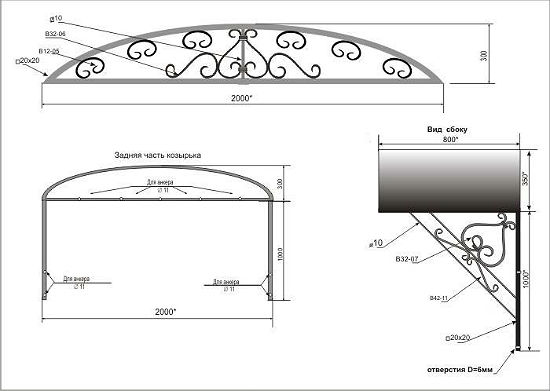

Чертеж козырька над входной дверью

Консольно-опорные навесы обычно устраиваются по площади всего крыльца и закрывают ступени. Глубина крыши рассчитывается, исходя из количества ступеней, средняя глубина которых по СНиП 250-320 мм, плюс верхняя площадка. Расчет ширины навеса над крыльцом регламентируется стандартной шириной ступеней – 800-1200 мм + 300 мм с каждой стороны.

Рассчитываем размеры:

• Стандартного консольного козырька – 900-1350 мм на 1400-1800 мм.
• Консольно-опорного навеса над крыльцом, пример расчета на 3 ступени и площадку: глубина (900/1350 + 3*250/320) = 1650 – 2410 мм, ширина 800/1200 + 300 + 300 = 1400-1500 мм.

Чертеж балочно-опорной постройки с ассиметричной крышей

Веранды и террасы – чертеж и расчет

Веранды и террасы располагают вдоль одной из стен дома, поэтому здесь актуальны балочно-опорные и консольно-опорные конструкции. Минимальная глубина – 1200 мм, оптимальная – 2000 мм, как раз на расстоянии установки опорного столба.

Чертеж пристраеваемого навеса с опорной балкой

Расчет крыши по перпендикуляру 2000+300 мм, но плоская кровля целесообразна исключительно для районов с минимальным количеством осадков, в остальных регионах рекомендуется сделать уклон 12-30о. Чтобы рассчитать глубину крыши навеса потребуется теорема Пифагора: с2 = а2 + в2.

Пример расчета:

Если угол уклона = 30о, прилегающий к нему катет (глубина крыши навеса по перпендикуляру) – 2300 мм, второй угол 60о. Возьмем 2 катет за Х, он лежит напротив угла в 30о, и по теореме равен половине гипотенузы, отсюда гипотенуза равна 2*Х, подставляем данные в формулу:

(2*Х)2 = 23002 + Х2

4*Х2 = 5290000 + Х2

4*Х2 — Х2 = 5290000

Х2(4-1) = 5290000

3*Х2 = 5290000

Х2 = 5290000 : 3

Х2 = 1763333, (3)

Х = √1763333, (3) = 1327 мм – катет, который будет прилегать к стене дома.

Расчет гипотенузы (длины крыши с уклоном):

С2 = 13272 + 23002 = 1763333 + 5290000 = 7053333

С = √7053333 = 2656 мм, проверяем: катет, лежащий против угла 30о равен половине гипотенузы = 1327*2 = 2654, следовательно, расчет верен.

Отсюда рассчитываем общую высоту навеса: 2000-2400 мм – это минимальная эргономичная высота, рассчитываем с учетом наклона: 2000/2400 + 1327 = 3327/3737 мм – высота стены навеса возле дома.

Как построить отдельно стоящий односкатный навес из металлопрофиля своими руками, чертежи каркаса и фермы

Стоянки для автомобилей – стандартный расчет и чертеж

Стоянки для автомобилей устраивают как отдельно стоящие постройки либо балочно (консольно)-опорного типа. Если планируется изготавливать навес для машины своими руками, чертежи делаются с учетом класса автомобиля. Габариты стоянки по ширине рассчитываются: размер автомобиля + 1,0 м с каждого бока, на 2 машины учитывается + 0,8 м между ними.

Чертеж небольшой конструкции для стоянки или хозблока

Пример расчета навеса для машины среднего класса, ширина – 1600 -1750 мм, длина – 4200-4500 мм:

1600 /1750 + 1000 + 1000 = 3600/3750 мм – ширина навеса;

4200/4500 + 300 +300 = 4800/5100 мм – эргономичная длина, чтобы осадки не заливали площадку.

Расчет ширины навеса на две машины:

3600/3750 + 800 = 4400/4550 мм.

Зачастую, для авто строится арочный навес из поликарбоната своими руками, чертежи удобной конструкции на свайном фундаменте представлены ниже.

Пример, как построить навес для автомобиля своими руками, чертеж арочной металлоконструкции с поликарбонатной крышей

Беседки

Навесы для отдыха обычно устраивают в глубине участка, это отдельно стоящие конструкции на свайном, столбчатом, ленточном, плитном фундаменте. Выбор основания зависит от габаритов строения и характера грунта, это необходимо отразить в чертежах.

Средний размер беседки 3*4, 4*4, 4*6 м. Чтобы самостоятельно рассчитать конструкцию и сделать чертеж, следует учесть параметры:

• Для комфортного отдыха 1 человека необходимо 1,6-2 м2 площади по полу.
• Если под навесом располагается мангал, то между печью и зоной отдыха рекомендуется оставить свободную площадку шириной 1000-1500 мм.
• Удобная ширина сидушки 400-450 мм.
• Эргономичный размер стола 800/1200 на 1200/2400 мм, индивидуальный расчет делается с учетом 600-800 мм на 1 человека.

Чертеж отдельно стоящего навеса-беседки из дерева

Навес для чего

Они различаются по характеру предназначения: для автомобиля, бассейна, вместо беседки или как хозпостройка. Но задача у них одна — это защита.

Глобальной разницы между навесом для автомобиля или для отдыха нет, принцип строительства идентичный. Главное подойти к работе внимательно, с упором на свой чертёж и размеры участка.

Навесы иногда приравнивают к козырькам, но между ними есть разница. Козырьки это небольшие сооружения, которые устанавливают над входом в помещение. Они бывают простые, или украшенные ковкой. Как сделать козырёк своими руками из металла, Вы можете узнать здесь.

Итоги

Какой же поликарбонат для навеса лучше приобрести? Если навес будет на открытой местности, где снегопады, шторма, сильные ветра – обычное явление, стоит купить монолитные листы. Они же – лучший выбор для тех, кто хочет смонтировать беседку, декоративный козырёк.

Монолитная панель – хороший выбор в том случае, если надо получить какую-либо круглую конструкцию (сгибается она легко).

Кроме того, именно сотовый поликарбонат – прекрасный вариант для лёгкой, неустойчивой несущей конструкции. При этом стыки изолируются от воды, чтобы внутри не появлялась плесень и не образовывался конденсат. Листы с прямоугольными сотами – то, что подойдёт для гнутых крыш.

Панелей, толщина которых 4-6 мм, вполне хватит для закруглённых и маленьких построек. Если строится большая крыша – для беседки, автомобиля, бассейна, террасы – листы стоит выбирать толстые, 8-10 миллиметров.

Если говорить про цвет, то здесь всё просто.

Если площадь надо притенить – тогда используют поликарбонат бронзового, серебристого, чёрного цветов. Все другие оттенки покупают согласно тому, каков дизайн уже выстроенных на участке конструкций.
