Несъемная опалубка: виды и особенности, плюсы и минусы, установка

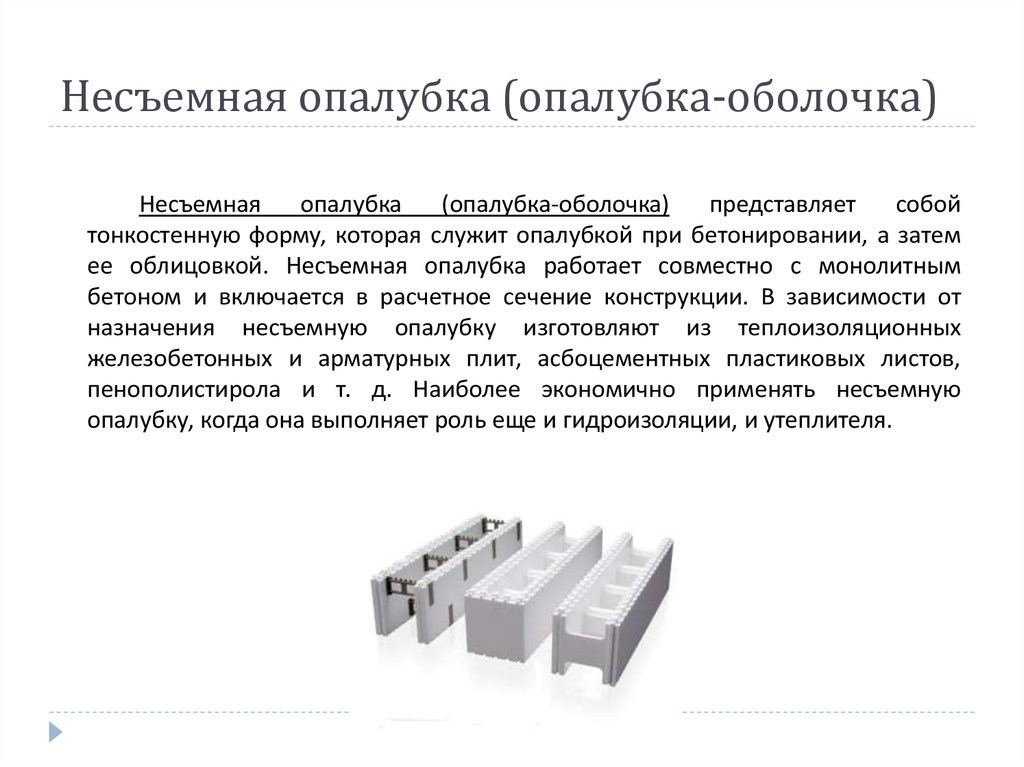

Виды несъемной опалубки

Существуют разные виды несъемной опалубки. Классификацию проводят по материалу изготовления. Каждый вариант имеет свои преимущества и недостатки. Разберемся, какие виды несъемной опалубки применяют чаще всего.

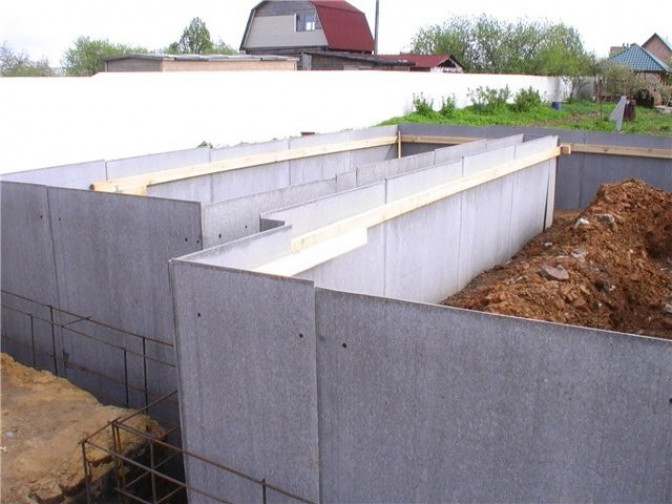

Для постройки фундамента нередко применяют бетонную несъемную опалубку, особенно в том случае, если планируется построить большое здание – в два или три этажа. Если планируется возведение легкой постройки, то запас прочности фундамента будет излишним.

Тонкостенные бетонные блоки могут быть использованы для постройки фундамента капитальных заборов. Применение опалубки этого вида имеет следующие преимущества:

экономия цементного раствора без потери прочности возводимых конструкций;
могут быть использованы для постройки зданий с подвальными помещениями любой глубины;
имеют продолжительный срок службы.

К недостаткам несъемной опалубки из бетона стоит отнести:

существенный вес блоков, из-за чего требуется использование спецтехники в процессе монтажа;
высокая стоимость блоков.

Совет! Указанных недостатков лишены керамзитобетонные блоки. Они более легкие и отличаются высокими теплоизолирующими качествами.

Несъемная опалубка из фанеры используется нечасто. Фанерная конструкция, как правило, применяется в виде временных форм, которые разбирают после застывания бетона. Применение стационарных форм из влагостойкой фанеры целесообразно в следующих случаях:

при постройке временных зданий, к примеру, времянки, которую возводят на участке для проживания на время строительства основного здания;
при возведении хозяйственных построек, например, дровяного склада, курятника, сарая и пр.;
при необходимости сильно сократить расходы на строительство;
если планируется проводить работы по гидроизоляции и утеплению возводимой конструкции, в этом случае, фанерные формы будут защищены от внешних воздействий.

Следует отметить, что постройка самодельной несъемной опалубки из влагостойкой фанеры требует значительных трудозатрат. Нужно собирать формы из фанеры, соединяя элементы на саморезы. Кроме того, потребуется проводить герметизацию каждого стыка.

Совет! Удачным вариантом использования фанеры для несъемной опалубки является применение техноблоков. Это готовые к установке фанерные элементы с утепляющим слоем.

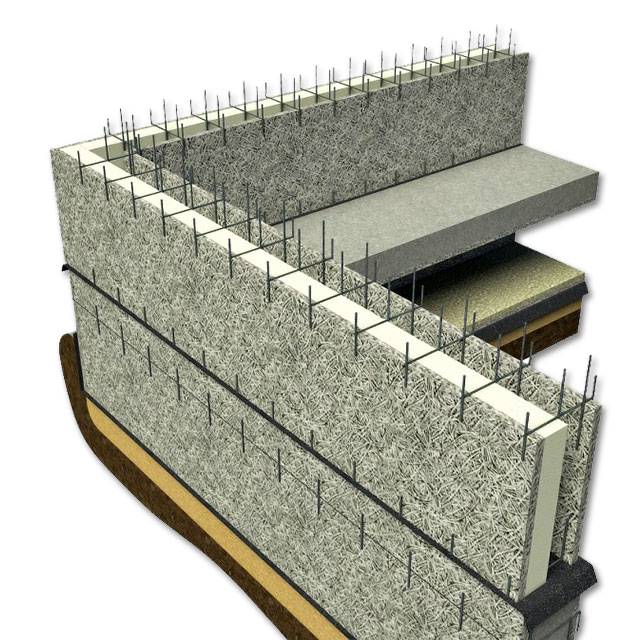

Набирают популярность арболитовые блоки несъемной опалубки. Это материал, состоящий из бетона и древесной щепы. Блоки из арболита существенно дешевле железобетонных и имеют меньший вес.

Кроме того, в арболитовых блоках имеется слой утеплителя – пенополиуретана или каменой ваты. Этот материал имеет следующие преимущества:

арболит легко режется инструментом для обработки дерева, поэтому с ним несложно работать;
блоки монтируются быстро и без спецтехники;
материал экологически безопасен, достаточно прочен, пожаробезопасен;
блоки подходят для использования в местах с суровым климатом.

Совет! Для сборки опалубки площадью 1 квадратный метр требуется установить восемь блоков из арболита.

Недостатком является водопроницаемость материала, поэтому для постройки фундамента он не подходит. А вот для постройки стен на гидроизолированном фундаменте арболитовые блоки применяются нередко.

Схожие характеристики имеют блоки несъемной опалубки, изготовленные из цементно-стружечных плит. От арболита этот материал отличается тем, что в цементный раствор добавляется песок. ЦСП – более плотный и прочный материал, он имеет больший вес, а теплоизоляционные свойства у него хуже.

Несъемные опалубочные формы из профлиста применяются, в основном, для постройки заборов и хозяйственных построек. В жилищном строительстве опалубка из профлиста применяется для создания межэтажных перекрытий относительно небольшой площади.

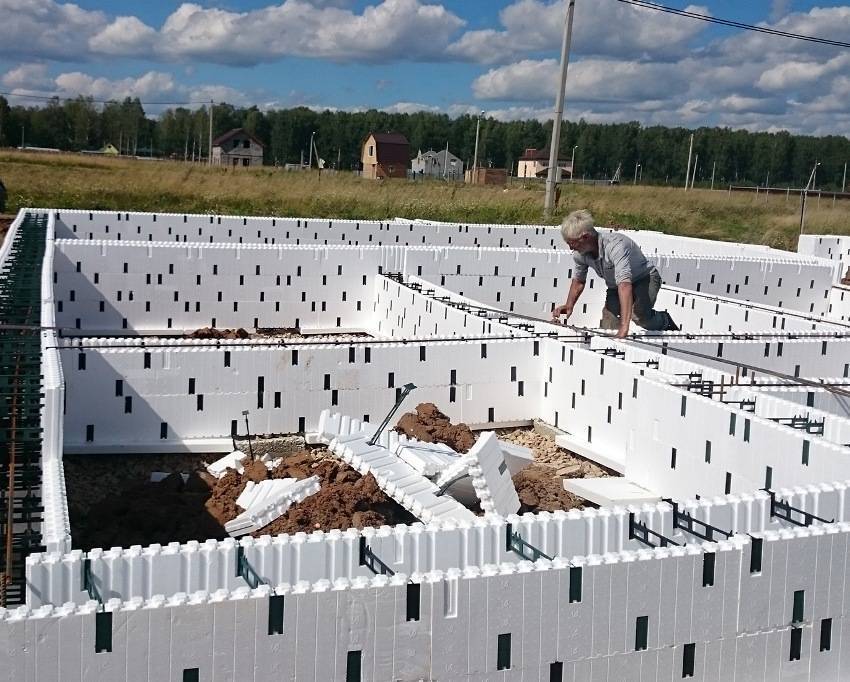

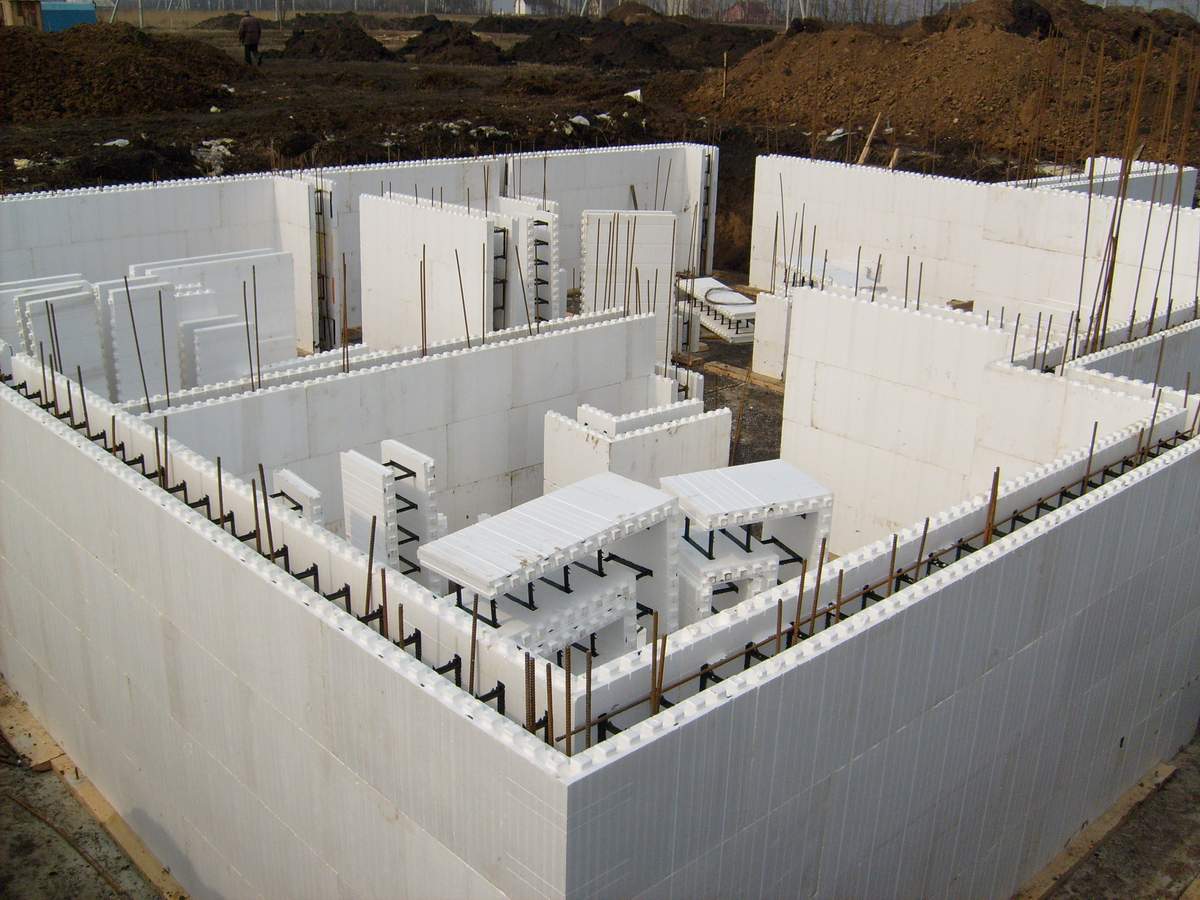

Самый распространённый вариант несъемной опалубки – это вспененный пенополистирол или пенопласт. Блоки из этого материала:

имеют небольшой вес;
оборудованы системой соединения «паз-гребень», поэтому их легко собирать без использования дополнительного крепежа;

быстрый монтаж обеспечивается тем, что блоки выпускаются достаточно крупными;
материал обладает отличными теплоизолирующими свойствами, кроме того, пенопласт позволяет улучшить звукоизоляцию помещений;
пенопласт химически и биологически инертен, на нем не растет плесень, его не повреждают насекомые.

К минусам следует отнести небезопасность на пожаре. Сам по себе материал не поддерживает горения, однако при нагревании он выделяет токсичные газы.

Несъёмная опалубка своими руками

Установить опалубку можно самостоятельно. Главное — правильно подобрать материал, подходящий к конкретному фундаменту по проекту

Важно также закупить комплектующие изделия для углов, переходов и сопряжений. Для этого может понадобиться квалифицированная консультация менеджера строительного магазина

Порядок монтажа

Перед началом установки блоков фундамента для него нужно устроить основание. Это делается засыпкой гравийной подушки толщиной до 15–20 сантиметров. Слой нужно тщательно разровнять и пролить водой для уплотнения. Для фундаментов под тяжёлые строения производят предварительное бетонирование раствором толщиной 10–12 сантиметров.
Если фундамент будет воспринимать большие нагрузки, на грунт предварительно заливают плиту из тощего (с пониженным процентным содержанием цемента относительно песка и наполнителя) бетона
Второй обязательной операцией является устройство гидроизоляции. По насыпному слою её выполняют из рубероида или полиэтилена. По предварительной заливке можно использовать битумную мастику.
Перед установкой опалубки на дно траншеи укладывается гидроизоляционный слой. Его можно сделать из полиэтиленовой плёнки или из рубероида
Нижний слой фундамента формируется из блоков с донышками. Начинать нужно от угла, тщательно выставляя блок. Контроль прямолинейности производится по предварительно натянутому шнуру между углами.
Вниз укладываются блоки несъёмной опалубки с донышками, начиная с угла
Второй и последующие слои собираются из блоков со сквозными проёмами. Ориентирование этих деталей не составляет труда, поскольку блоки устанавливаются в паз-гребень.Следующие ряды формируются из сквозных блоков и укладываются в пазы элементов предыдущего уровня
Пространство между стенками опалубки армируется стальными прутками.Внутри собранной опалубки устанавливается армирующий каркас
Чтобы обеспечить качественную заливку, нужно её первую часть выполнить уже на этом этапе. При этом обязательно использование глубинного вибратора, чтобы избежать образования воздушных пробок в массе бетона. «Штыковой» способ с использованием штыря не всегда эффективен.

Устройство дальнейших слоёв до проектной отметки по высоте производится аналогично.

Изготовление блоков своими руками

Проще всего самостоятельно изготовить блоки несъёмной опалубки на основе бетона. Наполнителями в этом случае является древесная щепа или шарики пенополистирола в количестве до 70% по объёму. Бетон заливается в разборные металлические формы. Окончательное формирование блоков производится на вибрационном столе, затем изделия в формах помещаются под навес до полной готовности. Процесс длительный, поэтому заготовку блоков начинают заранее. Большая продолжительность затвердевания является главным недостатком процедуры самостоятельного изготовления несъёмной опалубки из бетонных блоков.

Видео: самостоятельное изготовление бетонных блоков для несъёмной опалубки

Применение технологии литья фундаментов в несъёмные блоки позволяет значительно повысить производительность труда при их возведении. При этом исключается необходимость выполнения других операций, в частности, установки утеплителя или гидроизоляции. В итоге казавшиеся большими затраты нивелируются отказом от дополнительных дорогостоящих работ. Кроме того, тщательно разработанные конструкции элементов опалубки позволяют получить достаточное качество даже при исполнении малоквалифицированными строителями.

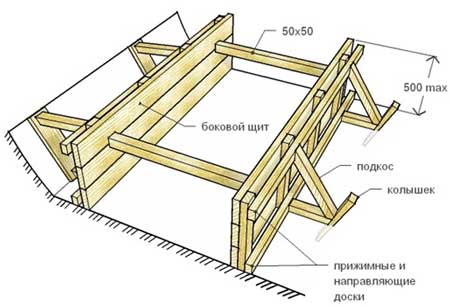

Как сделать опалубку из досок

Форумчане советуют, как делать щиты для опалубки: Для сборки горизонтальных щитов рекомендуется использовать обрезную доску размером – 100х25 мм и 150х30 мм, а для вертикальных поперчен – брать брус 100х50 мм, упирая его в щит ребром.

Шаг установки вертикальных поперечен (брус 50х100 мм) – от 70 до 100 см. Для придания большей жёсткости опалубки, с каждой её стороны, горизонтально устанавливаются два бруса 50х100 мм, сверху и снизу.

При продуманном конструктиве и грамотном исполнении прочность досок данных типоразмеров достаточна, чтобы выдержать давление бетонной смеси на стенки конструкции.

Выбирая доски для этой конструкции, необходимо сразу продумать вариант их дальнейшего использования. Т.к. опалубка под фундамент потребует не один куб, доски нерационально использовать только один раз. Чтобы доски после демонтажа остались «деловой древесиной», необходимо защитить их от прямого контакта с бетоном. Чтобы правильно собрать опалубку под фундамент, необходимо выселить ее изнутри прочной полиэтиленовой плёнкой, закреплённой степлером. Возведение конструкции лучше вести на саморезы. В этом случае её можно легко разобрать, сведя повреждения досок к минимуму.

Совет от FORUMHOUSE, как правильно собрать опалубку: плёнку к ней необходимо прикрепить так, чтобы исключить её выворачивание или отрыв при заливке бетона. Заранее продумывают, с какой стороны будет производиться подача бетонной смеси. По ходу её движения, она не должна затекать под нахлёст кусков плёнки. Иначе подвернувшийся край плёнки может замонолититься поперёк фундаментной ленты, что снизит её прочностные характеристики. Также плёнка минимизирует выливание бетона сквозь щели в досках.

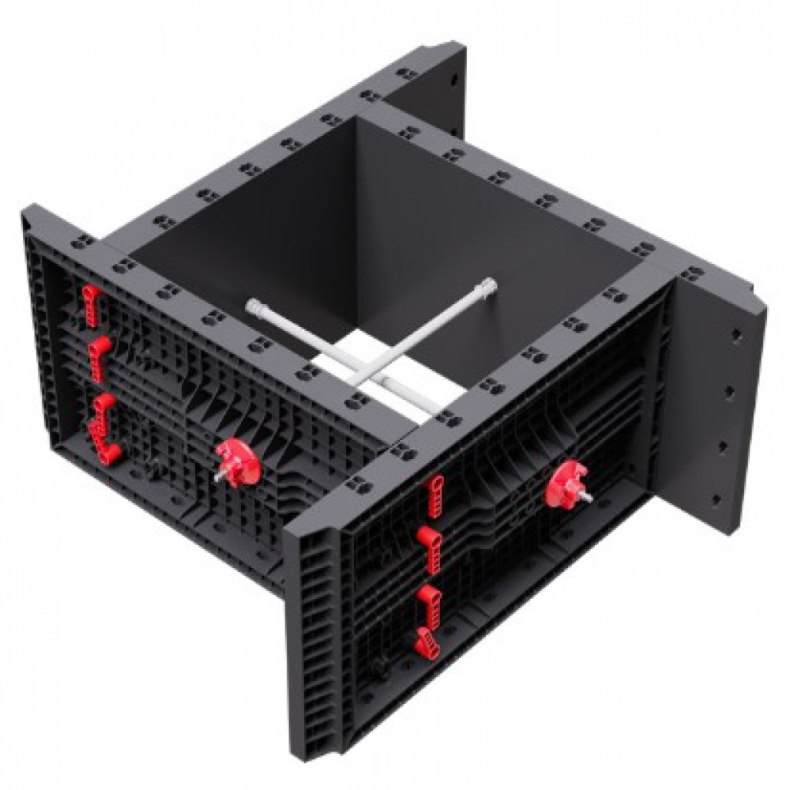

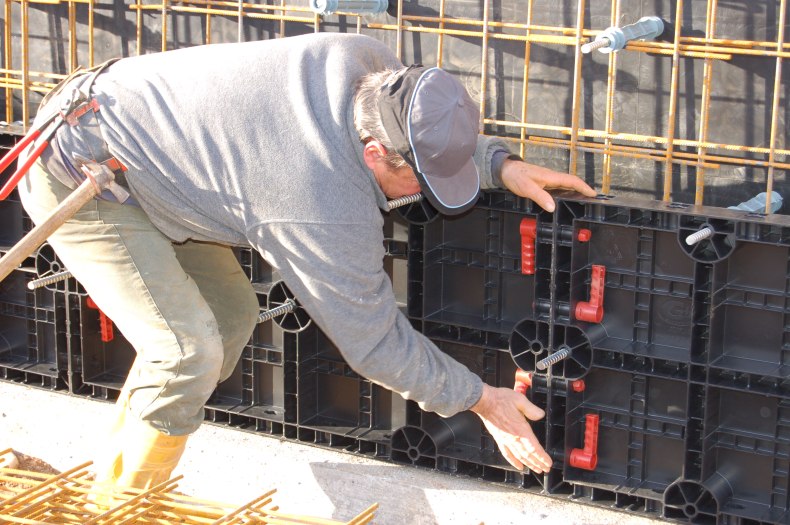

Монтаж пластиковой опалубки (инструкция)

Рабочий процесс можно разделить на несколько этапов:

Подготовка. Необходимо подготовить ровную площадку, где не будет мусора, корней, пыли, влаги и так далее.
Осмотр пластика. Чтобы опалубка была ровной, что способствует повышению ее прочности, необходимо использовать только чистые листы пластика. Если щиты уже были в использовании, то остатки раствора и прочие загрязнения можно легко удалить при помощи обыкновенной воды.
Контроль прочности конструкции. Все соединения должны быть прочными. Лучше дополнительно несколько раз проконтролировать этот момент, так как даже небольшие деформации опалубки под давлением раствора могут привести к серьезным нарушениям геометрии заливаемой конструкции.
Заливка. Рекомендуется применять смазку для щитов. Это позволит создать скользящие поверхности, что упростит процесс заливки.

Важно знать, что процесс подразумевает некоторые ограничения. Например, нельзя заливать бетонный слой более одного метра за один подход

Если в процессе была задействована съемная конструкция, то щиты можно извлекать минимум через сутки, иногда для высыхания может потребоваться около недели.

На что обратить внимание

При выборе оптимального типа конструкции внимание уделяется самому материалу опалубки. Если речь идет о фундаменте, то толщина стены не является таким принципиальным параметром, так как в цокольном этаже редко кто-то борется за сантиметры лишнего пространства

Исходя из конкретных материалов, стоит выделить следующие нюансы:

Пенопластовую опалубку чаще всего используют для капитальных построек, предполагающих большие нагрузки на основание. При необходимости (и если позволяют финансы) таким же методом можно возвести стены дома и перемычки.
Арболитовые конструкции используют только для фундамента.
Стекломагнезит позволяет создавать довольно тонкие, но прочные стены, поэтому он подходит для перемычек и других элементов строения. После завершения строительных работ внешне такие стены будет не отличить от гипсокартонных, только с более высокими показателями прочности и звукоизоляции.
Экструдированный полистирол позволяет создавать гибкие конструкции, поэтому он лучше всего подходит для создания сложных форм.

Также перед обустройством подобных опалубочных конструкций стоит обратить внимание на другие особенности

Как сделать саму несъёмную опалубку своими руками

Несмотря на тот факт, что к несъёмной опалубке из пенопласта предъявляются весьма жёсткие требования, изготовить её вручную можно попытаться и самому. Обычно технология потребует увеличения толщины стены на 10–15 сантиметров. Смысл в том, чтобы поместить в бетонную стену утеплитель (пенопласт или полистирол толщиной 100 миллиметров). В таких конструкциях роль несъёмной опалубки выполняет плоский шифер, а сам утеплитель размещается ближе к наружной части монолитной стены.

Изготовление несъёмной опалубки своими руками

Для такой самодельной конструкции понадобится позаботиться заранее об изготовлении объёмного арматурного каркаса, имеющего вертикальные и горизонтальные элементы.

Обычно каркас проще увязать отдельно, и лишь затем поместить в полость опалубки.

В общем, технология строительства такая же: после установки каркаса арматуры и помещения теплоизоляционного материала, происходит заливка бетона. Среди недостатков этой технологии есть весьма существенный — необходимость в армировании с двух сторон, от теплоизолятора и противоположной стенки.

Обычно устанавливать такую опалубку сложно, необходимо делать специальные упоры для соблюдения одинаковых размеров стен, стягивающими элементами выступают обычно металлические шпильки с резьбой, регулирующие толщину стен закручиванием гаек с шайбами.

Кроме того, фасад зданий из такой самодельной несъёмной опалубки не получится оштукатурить декоративными штукатурками, единственным приемлемым вариантом станет использование вентилируемых фасадов, так называемого сайдинга. Однако технология имеет и преимущество, если между бетоном и шифером будет целлофановая прокладка, то опалубку можно будет легко снять. Это главное преимущество перед пенопластовой несъёмной опалубкой, ведь если захочется снять последнюю (пенопласт) с внутренней стороны стен, вам придётся приложить много усилий и времени.

Конструкция блоков

Каждый элемент опалубки представляет собой две панели, соединённые друг с другом перемычками. Панели имеют соединительные пазы, обеспечивающие плотное соединение блоков между рядами и исключающие смещение их при заливке бетона. Плотные полиэтиленовые перемычки обеспечивает жёсткость. Прямой блок содержит восемь перемычек, зафиксированных с шагом 175 мм.

Блок несъёмной опалубки. Фото с сайта vosaduly.ru
Каждая перемычка имеет четыре паза для горизонтальной арматуры (по два в верхнем и нижнем поясах) и два центральных паза большего диаметра (в верхнем и нижнем поясе) для прокладки пластиковых труб, предназначенных для прогрева бетона в зимнее время.
С внешней стороны блока расположены планки по всей его высоте, являющиеся частью перемычки и именуемые монтажной частью. К ней саморезами можно крепить вспомогательные и отделочные материалы.
Набор элементов разных типоразмеров позволяет выстраивать стены любой конфигурации. Пенополистирольные панели легко резать ножовкой, если нужно обеспечить необходимый размер по высоте или длине.

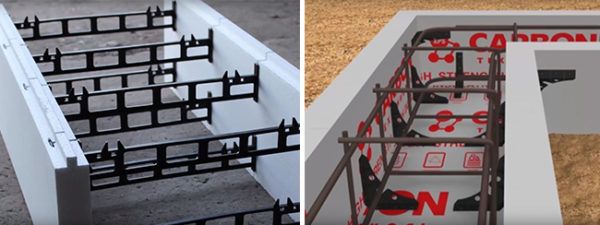

Полиэтиленовые перемычки имеют пазы для установки горизонтальной арматуры диаметром до 8 мм, а также прутьев вертикальной арматуры. Перемычки обеспечивают плотную фиксацию пенополистирольных стенок блока.
Несмотря на то, что перемычки проходят по всей высоте конструкции, отношение площади их эффективного сечения к общей площади сечения блока, передающей тепловой поток, не превышает 0,4%. Поэтому влияние перемычек на теплопередачу минимально.
Дополнительные статьи и обсуждения о несъёмной опалубке и пенополистироле:

Бетон или дерево?
Вся правда об утеплителе из пенополистирола
Какой марки выбрать пенополистирол для стен из пеноблоков?

Устройство опалубки монолитных стен

При возведении стен с использованием технологии монолитного строительства могут применяться несколько типов опалубки.

В строительстве крупных объектов гражданского и промышленного назначения актуальна съемная щитовая опалубка, позволяющая быстро возводить длинные и высокие стены.

В частном секторе применяется несъемный тип опалубочных систем, позволяющих производить заливку целого здания по готовому контуру. Каждая из разновидностей имеет свои плюсы и минусы, а также особенности устройства.

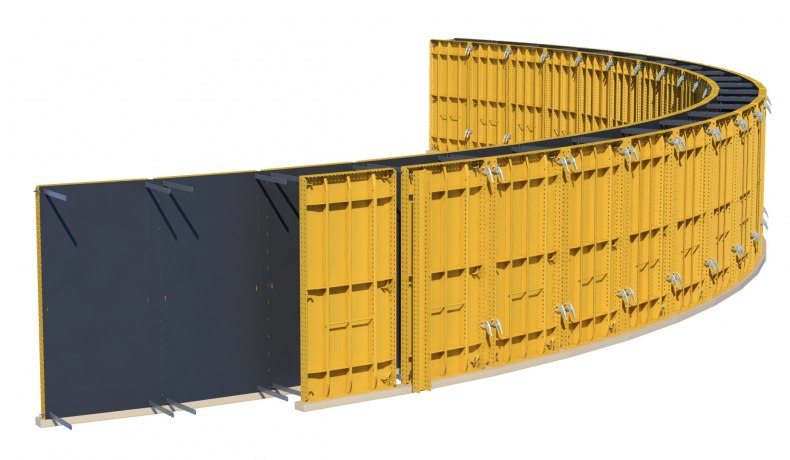

Устройство съемной щитовой опалубки стен

Первым этапом сборки съемной опалубки является составление детального проекта, в котором должны быть учтены все типовые и геометрические особенности возводимой конструкции. Также до установки и закрепления формовочного комплекса производятся соответствующие расчеты, определяющие:

оптимальную толщину стены с учетом климатических особенностей и несущей способности архитектурных элементов и опалубки;
марку бетона и армирующих элементов.

Схемы установки съемной щитовой опалубки для различных вариантов стен

После составления технологического плана переходят к процессу устройства опалубочной системы, который включает в себя:

соединение щитов опалубки между собой с использованием замковых механизмов и стяжек;
монтаж палубного полотна из водостойкой фанеры;
раскрепление опалубки подкосами;
монтаж армирующих элементов;
соединение готовых блоков (щитов), стоящих параллельно с применением стяжных винтов.

Щиты стеновой опалубки соединяются в последовательные сегменты при помощи замков различного типа, обеспечивающих надежную фиксацию и достаточный уровень прочности.

В прямолинейных сегментах могут применяться клиновые и универсальные замки. Для скрепления угловых щитов используются шкворни или специальные стяжки.

После формирования блока требуемых габаритов необходимо закрепить его в вертикальном положении и создать условия для 100%-ной устойчивости.

Щиты стеновой опалубки соединяются в последовательные сегменты при помощи замков различного типа

Монтаж полотна палубы может производиться в горизонтальном или вертикальном положении, в зависимости от размеров каркаса опалубки. Фиксация контактной поверхности к ребрам каркаса осуществляется посредством специальных крепежных устройств, вид которых также зависит от разновидности опалубочной системы.

Зафиксировать комплекс опалубочных щитов в вертикальном положении, а также произвести юстировку помогут подкосы. Существует две разновидности данных устройств: двухуровневые и одноуровневые. Они отличаются несущей способностью и механизмом распределения нагрузки. Двухуровневый подкос применяется для более габаритных конструкций с высоким показателем нагрузок.

Армирование формы для заливки осуществляется в соответствии технологическими требованиями, предъявляемыми к конструкции. На основании функционала стены (несущая или нет) выбирается тип арматуры (вид, толщина и т.д.).

При размещении армирующего элемента между щитами опалубки должно оставаться достаточное пространство, которое займет бетон, сформировав внешние кромки плиты.

Для обеспечения неподвижного положения арматуры внутри опалубки используются специальные фиксаторы.

Для обеспечения неподвижного положения арматуры внутри опалубки используются специальные фиксаторы

После установки сегментов опалубки в вертикальное положение (параллельно) и укладки арматурных элементов осуществляется их скрепление стяжным винтом, обеспечивающим надежную сцепку между параллельными стенками опалубки. После завершения данного этапа и проведения всех необходимых инженерно-технических проверок может начинаться подача бетонной смеси.

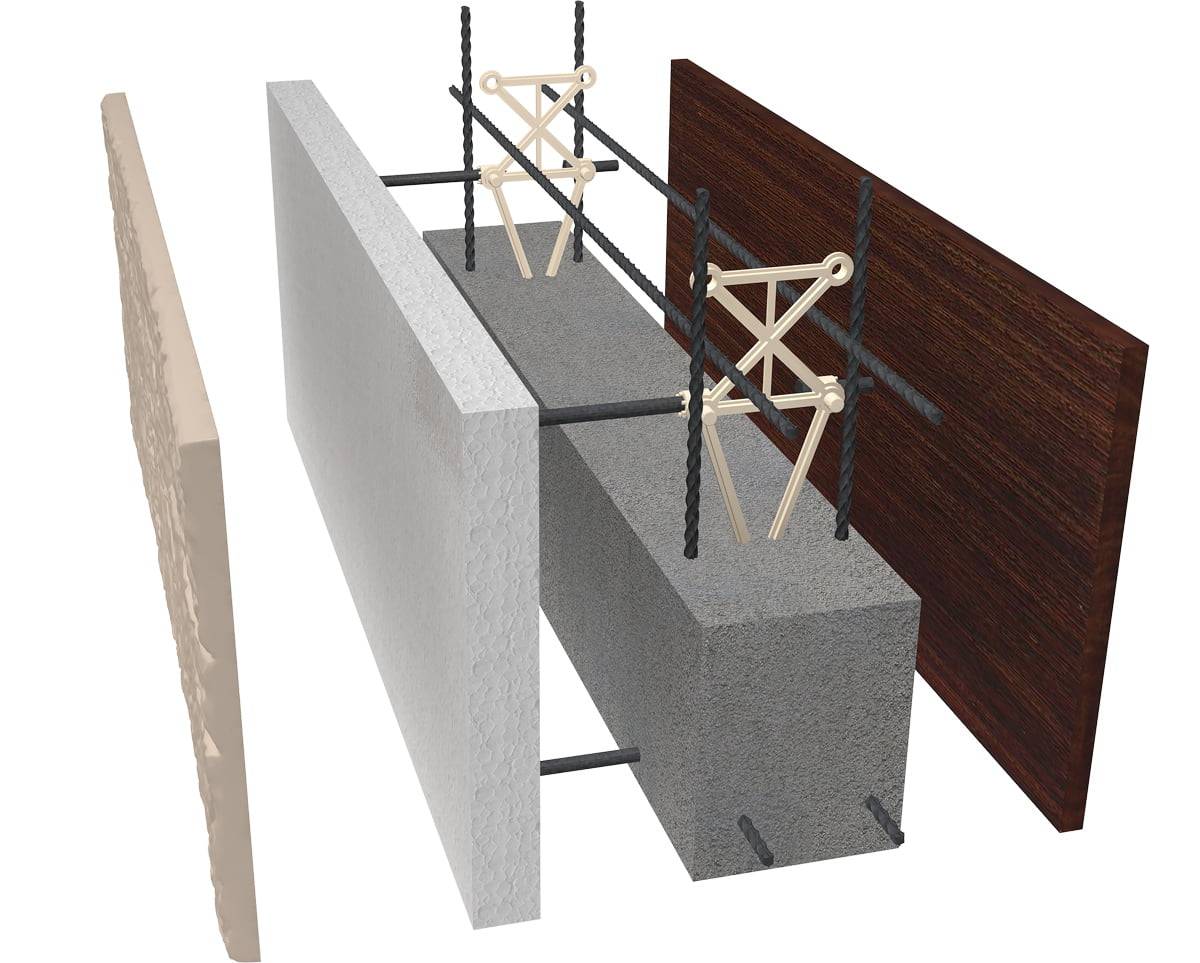

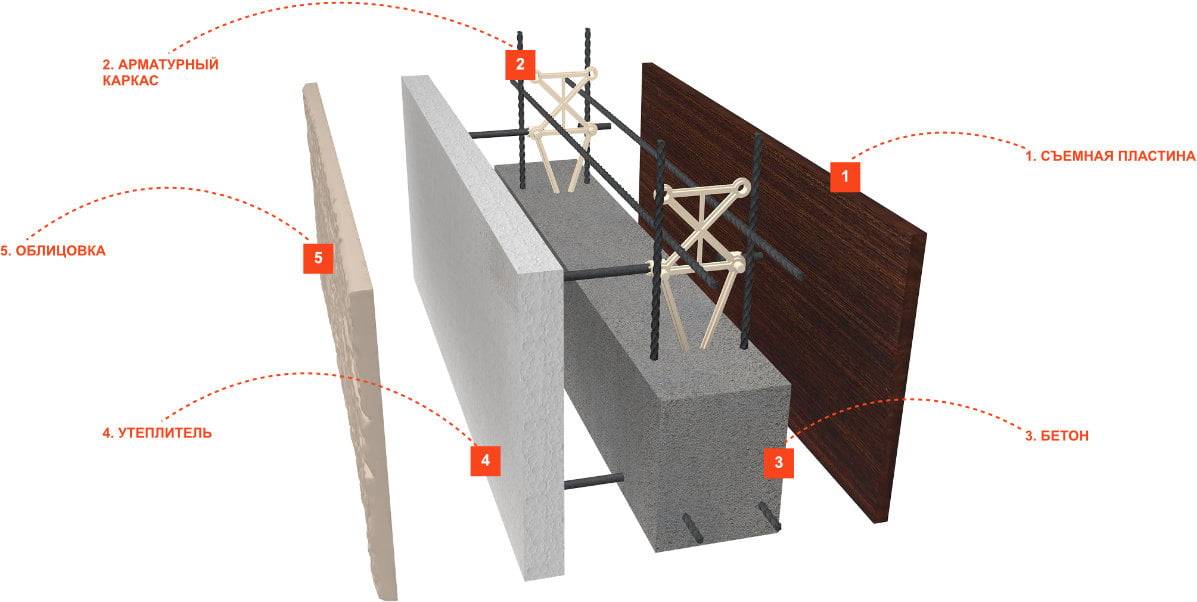

Устройство несъемной опалубки стен

Опалубка несъемного типа для строительства монолитных конструкций может иметь различную форму. Кроме основных функций материал, используемый для создания формовочного пространства, играет роль утеплителя, поэтому использование данного вида опалубки целесообразно в малоэтажном частном строительстве. Как правило, в данном случае используются пенополистероловые блоки.

Устройство данного типа опалубки для монолитных стен заключается в формировании формовочного контура путем соединения полимерных блоков посредством профилей, уже установленных на каждом из элементов. Толщина стены зависит от применяемой разновидности блоков. Заливку стены можно начинать после скрепления блоков, армирования формы и проведения всех проверок.

Заключение

Вне зависимости от того, какой тип опалубки выбран для создания монолитного фундамента здания, важно помнить: правильно заармированное и забетонированное основание обеспечивает необходимую прочность, устойчивость и долговечность всей постройки. Поэтому экономия на стадии устройства фундамента нежелательно, а материалы должны быть максимально качественными и функциональными

Пожалуйста, :

Как собрать опалубку для ленточного фундамента

Каркас конструкции только жесткий, с прочной фиксацией всех элементов;
Элементы опалубки не должны иметь щелей, все части опалубки точно подогнаны друг к другу;
Опалубка должна выдержать создаваемое давление бетонного раствора.

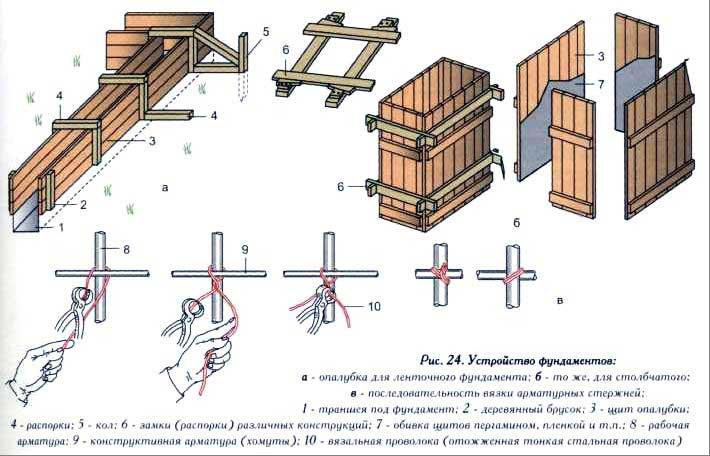

Изготовление деревянных элементов конструкции опалубки для ленточного фундамента

Заготовляется материал. Это должны быть нарезные доски, 20-45 мм в толщине. Ширина не важна. Но чем доска шире, тем проще и быстрее сконструировать опалубку.

С заготовленной доски сбивается щит с высотой в соответствии с высотой фундамента.

Между собой щиты скрепляются деревянными брусьями при помощи саморезов, и только саморезы вкручиваются шляпками изнутри. Щели оббиваются дополнительно рейками в соответствии с размерами щита.

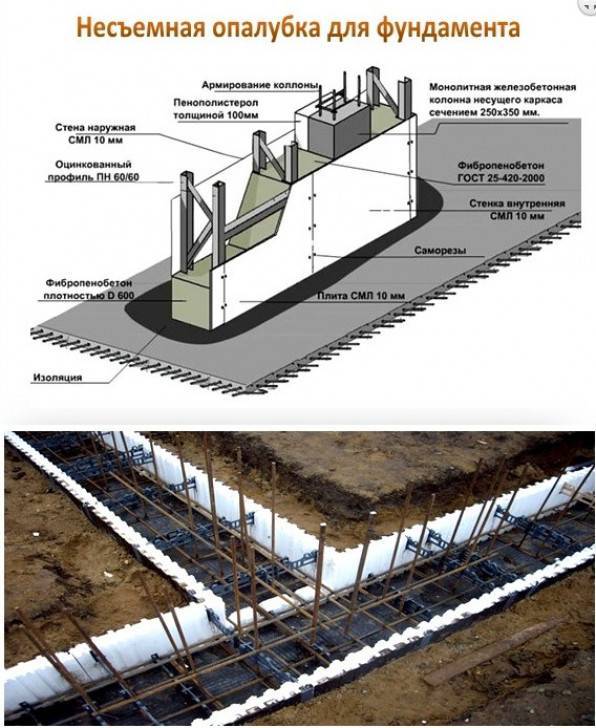

Как сделать несъемную опалубку для фундамента своими руками
