Как рассчитать несущую способность сваи по материалу

Видео описание

Видео-обзор о расчете несущих характеристик забивных свай:

Буронабивные

В отличие от забивных и винтовых аналогов, буронабивные сваи изготавливаются непосредственно на месте строительства из материала с заданной несущей способностью под конкретную горизонтальную нагрузку в расчете на одну опору (весу дома и типу почвы) в соответствии с данными специальных производственных таблиц. При этом процедура монтажа выполняется по следующей технологии:

1. По разметке выполняется бурение вертикальной скважины заданной глубины и диаметра.
2. При необходимости повышения несущей характеристики нижняя часть тоннеля расширяется в форме полусферы или конуса – для повышения площади опоры свайного элемента.
3. В канал устанавливается полая опалубка в форме трубы подходящего диаметра.
4. Внутрь конструкции помещается объемный металлический каркас.
5. Далее полость заполняется бетонным раствором заданной марки прочности.

6.3 Расчет буронабивных свай

6.3.1 Расчеты свайных фундаментов и их элементов выполняются в соответствии с общими положениями СП 24.13330.2011, МГСН 2.07-01 [], МГСН 5.02-99 [].

6.3.2 При расчете буронабивных свай из виброштампованного бетона по прочности материала расчетное сопротивление бетона следует принимать с учетом коэффициента условий работы γ_cb= 1 и коэффициента условий работы, учитывающего влияние способа производства работ при наличии в скважине воды и извлекаемых обсадных труб, γ’_cb= 0,9.

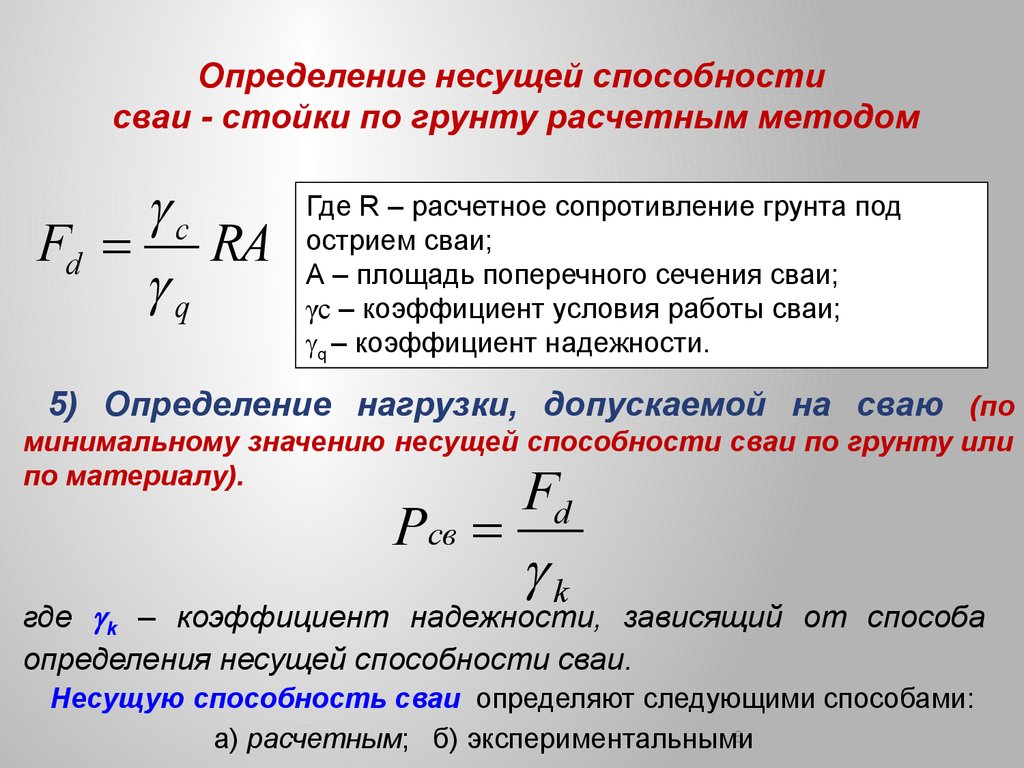

6.3.3 Сваю в составе фундамента и одиночную по несущей способности грунта основания следует рассчитывать исходя из условия

                                                               (1)

где N — расчетная вертикальная нагрузка, передаваемая на сваю, кН;

F_d — несущая способность (предельное сопротивление) грунта основания одиночной сваи, кН, называемая в дальнейшем несущей способностью сваи;

γ, γ_n, γ_k — коэффициенты, принимаемые согласно п. 7.1.11 СП 24.13330.2011.

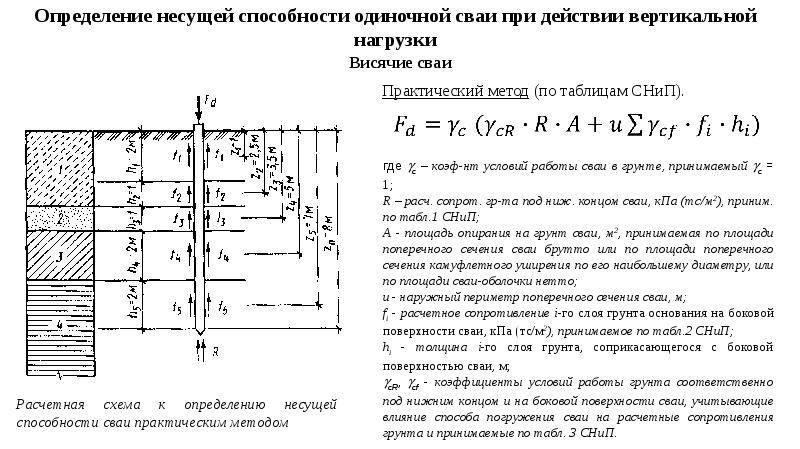

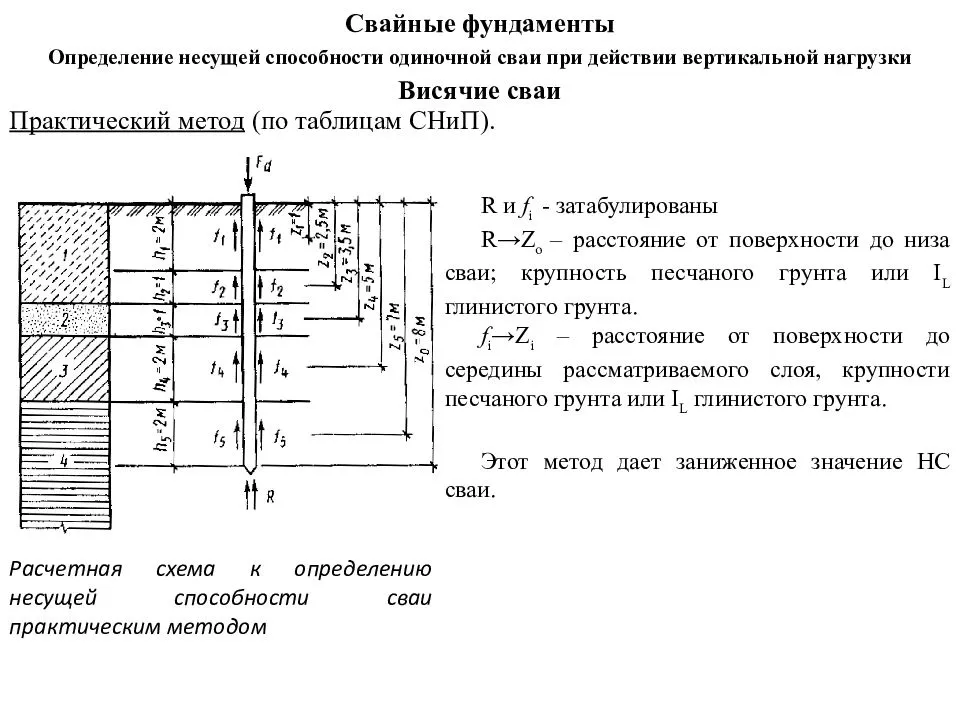

6.3.4 Несущую способность F_d буронабивной сваи, работающей на сжимающую нагрузку, следует определять по формулам:

а) при объемном виброштамповании укладываемой бетонной смеси

F_d = γ_c(γ_cRRA + UΣγ_cff_ih_i),                                                (2)

где γ_с — коэффициент условий работы сваи, γ_c = 1;

γ_cR — коэффициент условий работы грунта под нижним концом сваи (для песков и супесей γ_cR = 1,1; для глин и суглинков γ_cR = 1; в остальных случаях, согласно п. 7.2.6 СП 24.13330.2011);

R — расчетное сопротивление грунта под нижним концом сваи, кПа, принимаемое, согласно п. 7.2.7 СП 24.13330.2011;

А — площадь опирания сваи, м2, принимаемая равной:

— для буронабивных свай без уширения — площади поперечного сечения ствола сваи в уровне подошвы;

— для буронабивных свай с уширением — площади поперечного сечения уширения в месте наибольшего его диаметра;

U — периметр поперечного сечения ствола сваи, м;

γ_cf — коэффициент условий работы грунта на боковой поверхности сваи (для любого типа грунта γ_cf = 0,9);

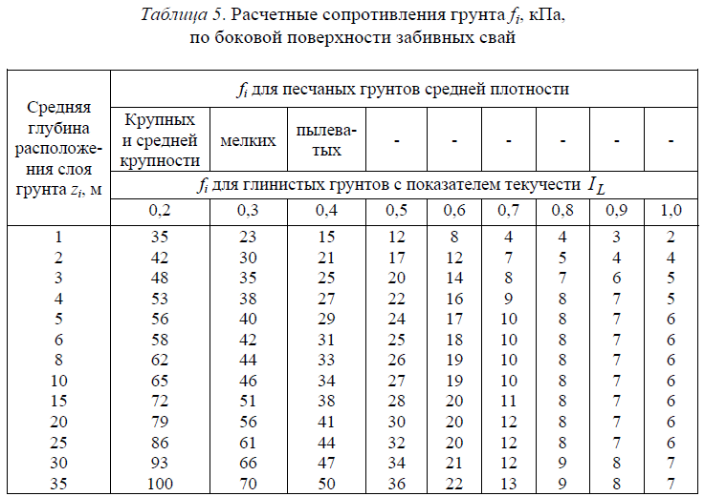

f_i — расчетное сопротивление i-го слоя грунта на боковой поверхности сваи, кПа, принимаемое по таблице приложения ;

h_i — толщина i-го слоя грунта, соприкасающегося с боковой поверхностью сваи, м;

б) при вибровтрамбовывании щебня в грунт ниже забоя скважины или сваи-оболочки, погружаемой с выемкой грунта

F_d = γ_c(γ_cR1RA + UΣγ_cff_ih_i),                                               (3)

где γ_с — коэффициент условий работы сваи, γ_с = 1;

γ_cR1 — коэффициент условий работы, учитывающий особенности совместной работы щебеночного «ядра» в основании сваи и окружающего уплотненного грунта, принимаемый по таблице ;

R — расчетное сопротивление уплотненного грунта под подошвой буронабивных свай, сооружаемых с вибровтрамбовыванием жесткого материала в забой, кПа, принимаемое по таблице приложения ;

А — площадь опирания сваи, м2, принимаемая равной:

— для буронабивных свай без уширения — площади поперечного сечения ствола сваи в уровне подошвы;

— для свай-оболочек, заполняемых бетоном, — площади поперечного сечения оболочки брутто;

U — периметр поперечного сечения ствола сваи, м;

γ_cf — коэффициент условий работы грунта на боковой поверхности сваи, принимаемый:

— при объемном виброштамповании укладываемой бетонной смеси (для любого типа грунта γ_сf = 0,9);

— в остальных случаях, согласно п. 7.2.6 СП 24.13330.2011 в зависимости от способа образования скважины и условий бетонирования;

f_i — расчетное сопротивление i-го слоя грунта на боковой поверхности сваи, кПа, принимаемое по таблице приложения ;

h_i — толщина i-го слоя грунта, соприкасающегося с боковой поверхностью сваи, м.

Таблица 1 — Значения коэффициента γ_cR1

	Значение коэффициента для пылевато-глинистых грунтов с показателем текучести IL
0,1	0,2	0,3	0,4	0,5	0,6
для песчаных грунтов
гравелистых	крупных	—	средней крупности	мелких	пылеватых	—
Пески средней плотности	—	—	—	0,8	1,0	1,1	—
Супеси, суглинки и глины	—	—	0,8	0,9	1,0	1,1	1,2

Примечания

1 Для промежуточных значений I_L значения коэффициента γ_cR1 определяются интерполяцией.

2 Для гравелистых, крупных песчаных и пылевато-глинистых грунтов с показателем текучести I_L < 0,2 определение сопротивлений производится по результатам опытных работ. Для предварительной оценки сопротивления основания под нижним концом сваи по формуле () допускаются принимать γ_cR1 = 0,5.

6.3.5 При определении несущей способности буросекущихся и бурокасательных свай, воспринимающих сжимающую нагрузку в составе конструкций типа «стена в грунте», следует учитывать уменьшение трения грунта на боковой поверхности сваи, вызванное объединением сечений соседних свай в ряду.

Динамический метод

Забитые опорные стержни в песчаный грунт и выдерживают 3 суток.

Опоры в глинистой почве выдерживают 6 суток. Потом приступают к динамическим испытаниям. Посмотрите видео, как проводятся испытания динамическим методом.

Это объясняется тем, что возникает ложный отказ и засасывание опорных стержней.

После серии ударов по оголовнику, опора перестаёт погружаться в основание. Через несколько суток опора опять продолжает погружаться под ударами молота. Такое явление называют ложным отказом.

Ложный и истинный отказы свай

Происходит ложный отказ при погружении опор в грунтовое основание средней плотности из-за частых ударов молота. Вокруг конца опорного стержня образуется грушевидное уплотнение почвы, которое оказывает повышенное сопротивление продвижению сваи вглубь.

За время остановки забивки опор на несколько суток, уплотнение вокруг свайного стержня рассасывается за счёт медленного отжима воды из этой области. При возобновлении забивки, свая продолжает погружаться. Весь процесс повторяют, пока опора не займёт своё проектное положение.

Погружение свай в глинистую почву может вызвать её разжижение, то есть происходит нарушение грунтового основания. Такое нарушение вызывает поднятие грунтовой воды вверх вдоль ствола опоры.

Это значительно уменьшает сопротивление почвы погружению сваи. Происходит засасывание опоры. Погружение сваи прерывают.

Через несколько суток сопротивление основания восстанавливается. Забивку свай продолжают до полной установки. Посмотрите видео, как монтировать сваю до проектного положения.

Пример нахождения размеров ростверка

Рассмотрим порядок расчета железобетонного ростверка. Ширина ленты должна быть равна толщине стен.

Если стены дома в 1,5 кирпича, то ширина стен составит 38 см. Такой же будет и ширина ростверка.

Высота ленты при такой ширине должна составить 50 см — это обеспечит необходимую жесткость на прогиб.

Арматурный каркас Будет состоять из двух горизонтальных решеток по 2 стержня 12 мм.

Общий объем бетона, необходимого для отливки, составит 0,5 · 0,38 · 30 м (общая длина ростверка) = 5,7 м3.

Учитывая возможность непроизводительных потерь, лучше заказывать 6 м3 готового бетона марки М200 и выше, или изготовить его самостоятельно прямо на площадке.

Выбор строительной площадки

Местоположение строительной площадки определяется в соответствии с назначением возводимого здания и типом его конструкций. Строительная площадка выбирается без наличия наледи и отсутствия паводковых вод.

Участки земли, расположенные у подножия гор, зачастую насыщены наледями, вздутиями пучинистых грунтов и глубинными прожилками льда. На пологих склонах такие явления не наблюдаются. Такие участки наиболее приемлемы для строительства.

Для оценки пригодности участка под строительство производят геодезическую съёмку. Также делают съёмку окружающей местности. Это позволит обрисовать всю картину направления естественных водных потоков, возможность их отвода и устройства канализационных каналов.

Способы определения несущей способности сваи

Существует несколько методов, как произвести подобные расчеты. К ним относятся:

1. Расчетный метод. Он не отличается высокой эффективностью, но применяется довольно часто, так как в отличие от других довольно простой.
2. Пробные статические нагрузки. Крайне эффективная методика, но она требует много времени и сил. Довольно часто применяется профессионалами.
3. Динамическое испытание. Производится посредством нескольких ударов молотка по установленным сваям, после чего фиксируется осадка. Преимуществом такого способа является то, что его можно использовать непосредственно на строительном участке, но в отличие от предыдущего метода, он не столь эффективен.
4. Зондирование. Этот способ подразумевает комбинирование статического и динамического метода. Он производится путем регистрации данных несущей способности на поверхность базис с заранее установленных специальных датчиков. Оборудование стоит довольно дорого, поэтому такие вычисления зачастую выполняются только специалистами.

Расчетный способ часто используется простыми обывателями, так как для этого не потребуется специального оборудования или большого количества опыта. Понадобится лишь собрать определенные данные, которые пригодятся для расчетов. Остальные методики также могут использоваться, но для их реализации понадобятся знания и приспособления, которые у новичков в строительном ремесле зачастую отсутствуют.

Чтобы увеличить количеству знаний по теме вычисления несущей способности свай, рекомендуется к просмотру следующее видео.

По мере увеличения количества столбов для базиса, увеличивается и его прочность.

Буронабивные сваи – описание и область применения

Основная идея устройства фундаментов при помощи буронабивных свай – возведение несущих элементов не путем их забивки или вдалбливания в грунт как для забивных свай, а путем их создания непосредственно на месте, без негативных последствий, как правило, сопровождающих такую рода деятельность. Самое максимальное воздействие, оказываемое на почву – это бурение скважины, которое достаточно просто выполнить без привлечения громоздкой техники и сопутствующих этому отрицательных моментов.

Описанные выше свойства буронабивных свай делают их незаменимыми при строительстве в следующих условиях:

• застройка жилых или промышленных кварталов в стесненных условиях города, когда устройство ленточного фундамента или монолитной плиты практически невозможно;
• наличие слабых грунтов или сильно обводненной почвы, делающих невозможным использование других конструкций фундамента, кроме свайного;
• строительство рядом с водоемами или на затапливаемых участках;
• в случаях, когда геологические исследования показали глубокое залегание твердых пород, которые способны воспринять нагрузки строящегося здания;
• в случаях сложного рельефа местности (перепад отметок по высоте, обрывы, грунты с большим содержанием камней и т.д.).

Во всех указанных случаях основным путем решения проблемы является устройство свайного фундамента. При этом предпочтительным вариантом является использование буронабивных свай.

Буронабивные сваи, по сравнению с винтовыми, имеют немаловажное преимущество – более надежную конструкцию и отсутствие проблем с коррозией, характерных для альтернативного варианта. Всем вышеперечисленным далеко не исчерпываются достоинства технологии устройства фундаментов при помощи буронабивных свай. Но для более подробного их изучения необходимо ознакомиться с существующими разновидностями данной технологии

Также фундамент можно изготовить при помощи винтовых свай

Но для более подробного их изучения необходимо ознакомиться с существующими разновидностями данной технологии. Также фундамент можно изготовить при помощи винтовых свай

Всем вышеперечисленным далеко не исчерпываются достоинства технологии устройства фундаментов при помощи буронабивных свай. Но для более подробного их изучения необходимо ознакомиться с существующими разновидностями данной технологии. Также фундамент можно изготовить при помощи винтовых свай.

Информацию по изготовлению и установке винтовых свай своими руками можно почитать здесь

Перед перечислением разновидностей конструкций буронабивных свай обязательно необходимо отметить, что все работы должны выполняться в соответствии со Сводом правил СП 24.13330.2011, в котором содержится актуализированная редакция СНиП 2.02.03-85 под названием «Свайные фундаменты». Именно в этих нормативных документах четко прописаны требования к фундаментам и правила производства работ по их устройству.

Расчёт ростверка

Назначение ростверка равномерное распределение нагрузок на свайную конструкцию. Расчёты параметров ростверка учитывают силы продавливания основания в целом, по каждому углу и воздействия на изгиб.

Довольно сложные подсчёты застройщикам могут заменить стандартные решения, применение которых возможно только небольших индивидуальных строений:

• Материал исполнения ростверка: металлический швеллер, двутавр, монолитный бетон с армированием, брус или бревно сечением не менее материала стен.
• Голова сваи должна входить в ростверк не меньше, чем на 10 см для монолитного исполнения
• По ширине ростверк не может быть меньше толщины стены.
• Высота должна быть не меньше 30 см для бетона.
• Ростверк должен располагаться как минимум на 20 см над уровнем почвы.
• Соединение опор с ростверком может быть жёстким либо свободным.

пример расчета буронабивных свай

Рассчитаем буронабивной фундамент для следующих данных:

• верхний слой грунта, 2 метра – тугопластичный суглинок;
• ниже – твердая глина, пористость 0,5;
• площадь дома – 4 х 8 метров, периметр 24 м;
• стены – кирпич 0,38 метра, плотность 1,8 тонн на кубометр;
• высота стен одинаковая по всем сторонам: 1 этаж – 3 метра, мансарда – 1,5;
• крыша – вальмовая, металлочерепица;
• перекрытия – ж/б плиты, толщина 25 см, площадь 32 кв.м, 2 штуки (пол и мансарда);
• внутренние стены – ГКЛ, суммарная длина 20 м, высота 2,7, вес квадратного метра – 0,03 тонны;
• снежная нагрузка – 180 кг на кв.м.

• вес стен – (24 х 3 + 24 х 1,5) х 1,2 (коэфф. надежности) х 1,8 = 88,65 тонн;
• перегородки – 1,2 х 2,7 х 20 х 0,03 = 2 тонны;
• перекрытия + цементная стяжка 3 см = 1,2 х 0,25 х 32 х 2,5 = 48 тонн;
• кровля – 1,2 х 4 х 8 х 0,06 = 2,3;
• снег – 1,4 х 4 х 8 х 0,18 = 8,1;
• суммарная полезная нагрузка – 11,5;
• всего – 112,94 тонны;
• нагрузка на метр погонный – 6,69 тонн.

Выполняем расчет для круглых свай длиной 3 метра, сечением 30 см, используя приведенные выше формулы:

• f = 3,14 D2 / 4 = 3,14 х 0,3 х 0,3 / 4 = 0,071;
• U = 3,14 х D = 0,942;
• Р1 = 4,47;
• Р2 = 7,84;
• Р = 12,31;
• L (шаг между сваями) = 1,84 метра.

Повторяем расчеты два раза, увеличивая и уменьшая сечение сваи.

Ничего принципиально невыполнимого в этих расчетах нет, только долго, трудоемко и требуется предельная аккуратность. Чтобы сократить трудозатраты, можно выполнить расчет буронабивной сваи онлайн с помощью сетевого калькулятора.

Виды свай и их параметры

Разнообразие типоразмеров этих изделий связано с применением их под конкретные виды возводимых объектов.

В частном домостроении преимущественно используются винтовые элементы фундаментов с диаметрами трубы от 89 до 159мм. Так, допустимая нагрузка на винтовую сваю 89мм делает возможным их применение при возведении каркасных одноэтажных домов, веранд и беседок. С увеличением диаметра трубы увеличивается цена и расширяется диапазон их применения: 108мм, 133мм и 159мм – для устройства фундаментов двухэтажных каркасных домов, а также одноэтажных из бруса, пенобетона и кирпича.

А допустимая нагрузка на винтовую сваю 325мм приемлема при использовании её в проектировании тяжёлых конструкций домов или промышленных объектов.

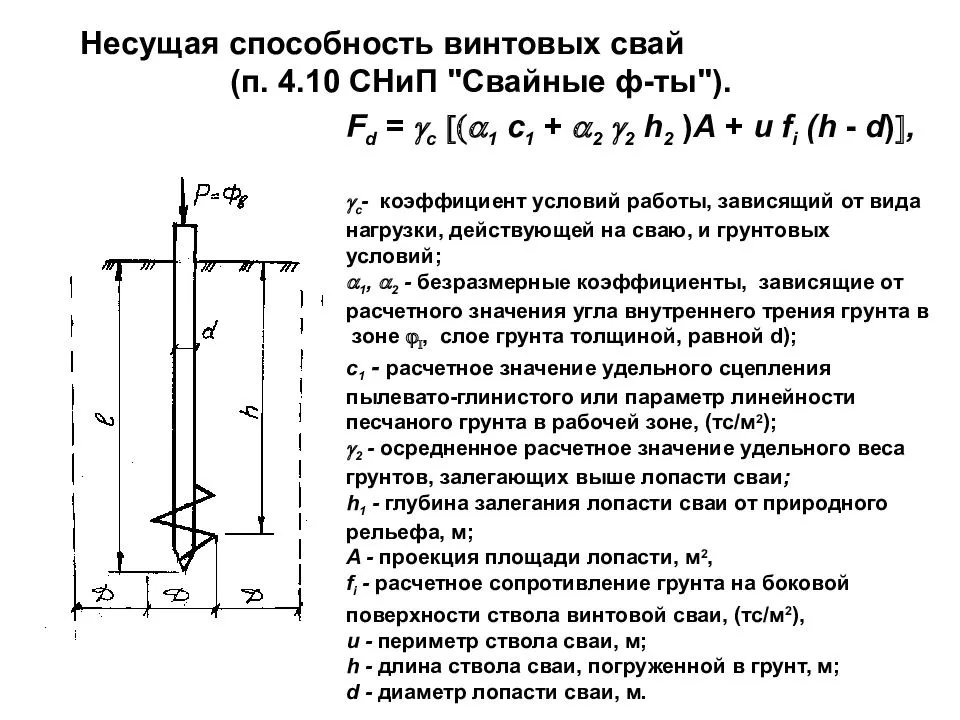

При расчётах допустимых нагрузок на сваи используют такой важный параметр, как площадь её конструктивного элемента – лепестковой подошвы.

При этом за радиус подошвы принимают расстояние от центра сваи до крайней (образующей контур лепестка) точки.

Для вычисления площади используют известную математическую формулу: возведённый в квадрат радиус лопастей умножают на 3,14 (число Пи). Для разных диаметров труб она составляет:

• 89мм – 490см 2 ;
• 108мм –706см 2 ;
• 159мм – 1590см 2 ;
• 325мм – 9567см 2 (для расчётов значения диаметров лопастей всегда берут в сантиметрах).

На выбор длины детали влияют характер грунта (в том числе уровень его промерзания) и перепады высот на стройплощадке.

Длина свай стандартизована и составляет:

• для коротких – 160-250см;
• для длинных – до 11,5м (с шагом 50см).

При правильной установке они должны упираться лопастями в плотный слой грунта.

Расчет несущей способности свай

С подобными расчетами сможет справиться новичок, так что привлечение специалистов не потребуется. Определение несущей способности свай состоит из следующих этапов:

1. Подготовка к процедуре, сбор информации, анализ почвы.
2. Расчет по готовой формуле.

Подготовка к расчетам

Данные, которые будут использоваться для подсчета несущей способности свай, получают после проведения геологических процедур и расчета планируемого давления на постройку. Сбор этих данных крайне важная работа, так как именно от них зависит правильность результата подсчетов.

Таблица, которая позволяет определить разновидность грунта по характеристикам.

При подсчетах необходимо учитывать большое количество разнообразных характеристик почвы. Информацию по этим данным можно найти в СНиП, где она разделена по климатическим зонам и представлена в разном виде.

Определение несущей способности свай не может базироваться на данных, собранных на соседних участках. Даже в пределах одной земельной территории геологические показатели могут довольно сильно варьироваться. Несколько скважин по периметру участка, позволят собрать детальную информацию о качестве грунта. Ошибка в сборе данных может привести к довольно неприятным последствиям.

Вычисление массы постройки проводится с учетом климатического фактора, размещения здания на поверхности относительно направления потоков, количества осадков зимой, веса строительных материалов и оборудования.

Расчет по формуле

Несущая способность сваи по грунту, которая влияет на оказываемую нагрузку, зависит от характеристик материала, из которого она изготавливалась и прочностных параметров почвы. Для подсчетов выбирается минимальный показатель, так как он иногда увеличивается.

Несущая способность сваи вычисляется по следующей формуле: P=k_o*R_n*F+U*k_p*F_in*L_i, где P – непосредственно несущая способность; k_o – показатель однородности почвы; R_n – возможное сопротивление почвы относительно фундамента; F -площадь базиса на сваях, см²; U – периметр участка, м; k_p – рабочий коэффициент; F_in -допустимое сопротивление почвы по бокам используемых свай; L_i – толщина грунта, который соседствует с боковой поверхностью столба, м.

Все необходимые данные грунтов нужно искать в приложениях СНиП в предназначенном для этого разделе. Если грунт является многослойным, то возможности сопротивление поверхности высчитываются для каждого слоя по отдельности, после чего показатели складываются воедино. Также при подсчете существующей несущей способности к давлению понадобится добавлять массу самих свай и ростверка.

Таблица несущей способности буронабивной сваи позволяет упростить процедуру расчетов.

Когда все необходимые исчисления проведены, осуществляется заливка. Бетон для этого изготавливается прямо на участке, где проводятся строительные работы, что позволяет сэкономить на доставке. Можно использовать различные марки раствора, но необходимо следить за его качеством и сроком годности. Если будет применен некачественный бетон, это существенно повлияет на срок службы здания.

Как видно из статьи, соорудить свайный фундамент своими силами довольно трудно, но возможно. Основной процедурой является расчет несущей способности столбов. Если все подсчеты будут выполнены правильно, то и результат будет на высоком уровне, а постройка прослужит большое количество времени. Существуют специальные таблицы, в которых уже собраны многие данные. С помощью них можно пропустить трудоемкий процесс сбора большого количества данных для подсчетов.

Сбор нагрузок

Перед расчетом буронабивного фундамента также необходимо выполнить сбор нагрузок от всех вышележащих конструкций. Потребуется два отдельных вычисления:

• нагрузка на сваю (с учетом ростверка);
• нагрузка на ростверк.

Это необходимо потому, что отдельно будет выполнен расчет ростверка свайного фундамента и характеристик свай.

При сборе нагрузок необходимо уесть все элементы здания, а также временные нагрузки, к которым относится масса снегового покрова на крыше, а также полезная нагрузка на перекрытие от людей, мебели и оборудования.

Для расчета свайно-ростверкового фундамента составляется таблица, в которую вносится информация о массе конструкций. Чтобы рассчитать эту таблицу, можно пользоваться следующей информацией:

Конструкция	Нагрузка
Каркасная стена с утеплителем, толщиной 15 см	30-50 кг/кв.м.
Деревянная стена толщиной 20 см	100 кг/кв.м.
Деревянная стена толщиной 30 см	150 кг/кв.м.
Кирпичная стена толщиной 38 см	684 кг/кв.м.
Кирпичная стена толщиной 51 см	918 кг/кв.м.
Гипсокартонные перегородки 80 мм без утепления	27,2 кг/кв.м.
Гипсокартонные перегородки 80 мм с утеплением	33,4 кг/кв.м.
Междуэтажные перекрытия по деревянным балкам с укладкой утеплителя	100-150 кг/кв.м.
Междуэтажные перекрытия из железобетона толщиной 22 см	500 кг/кв.м.
Пирог кровли с использованием покрытия из
листов металлической черепицы и металлических	60 кг/кв.м.
керамочерепицы	120 кг/кв.м.
битумной черепицы	70 кг/кв.м.
Временные нагрузки
От мебели, людей и оборудования	150 кг/кв.м.
от снега	определяется по табл. 10.1 СП “Нагрузки и воздействия” в зависимости от климатического района

Собственный вес фундаментов и ростверка определяется в зависимости от геометрических размеров. Сначала требуется вычислить объем конструкции. Плотность железобетона при этом принимается равной 2500 кг/куб.м. Чтобы получить массу элемента, нужно объем умножить на плотность.

Каждую составляющую нагрузки нужно умножить на специальный коэффициент, который повышает надежность. Его подбирают в зависимости от материала и способа изготовления. Точное значение можно найти в таблице:

Тип нагрузки	Коэффициент
Постоянная для: – дерева – металла – изоляции, засыпок, стяжек, железобетона – изготавливаемых на заводе – изготавливаемых на участке строительства	1,1 1,05 1,1 1,2 1,3
От мебели, людей и оборудования	1,2
От снега	1,4

Конкретные цифры для расчётов

В случае, когда сложно либо невозможно определить несущую способность грунта, принимается значение 2,5 кгсм2,  это усреднённый показатель для грунтов российской средней полосы.

Исходные данные для расчёта свайных фундаментов

Максимальный шаг винтовых свай для малоэтажного и хозяйственного индивидуального строительства:

• строения из бревна или бруса 3 м;
• сооружения каркасного либо сборно-щитового типа 3 м;
• здания с несущими стенами из облегчённых блоков 2,5 м;
• дома из кирпича и полнотелых бетонных блоков 2 м;
• монолитные сооружения 1,7 м.

Для кустов свай под печи, колонны и подобные сооружения с сосредоточенной нагрузкой допустимое минимальное расстояние между сваями 1,5 м, для веранд и аналогичных построек 1,2 м.

Вес конструкций и частей зданий

Для сбора весов допустим приблизительный подсчёт. Ошибка в большую сторону приведёт к небольшому увеличению стоимости работ. Если же реальные нагрузки окажутся больше расчётных, то возможно разрушение фундамента и здания в целом. Предпочтительный ориентир при отсутствии точной информации максимальное значение.

Стены :

• кирпичные 600-1200кгм2;
• бревенчатые 600 кгм2;
• газо- и пенобетонные 400-900 кгм2;
• каркасные и панельные 20-30 кгм2.

• листовая сталь, в т.ч. металлопрофиль и металлочерепица 20-30 кгм2;
• листы асбоцементные 60-80 кгм2;
• рубероид и другие мягкие покрытия 30-50 кгм2.

Перекрытия:

• деревянные с утеплителем 70-100 кгм2;
• цокольные с утеплителем 100-150 кгм2;
• монолитные армированные 500 кгм2;
• плитные пустотелые 350 кгм2.

Быстрый результат

На строительных сайтах можно рассчитать свайный фундамент для своего дома при помощи программы — онлайн калькулятора.

Выглядеть она будет приблизительно так:

Расчеты такого калькулятора проводятся по СНиПу 3.03.01-87, СНиПу 52-01-2003, а также ГОСТу Р 52086-2003.

Большинство параметров свайно-ростверкового фундамента изменяют свое значение в каждом конкретном случае. К ним относятся: форма и материал изделия, способы воздействия на грунты, вид монтажа, геометрия ростверка. Для точного учета всех составляющих надежного решения надо произвести все необходимые замеры и дополнительные расчёты, поэтому в сложных случаях лучше пригласить квалифицированных специалистов.

Методы вычисления несущих характеристик сваи

Для расчета несущих характеристик грунта и свайных опор применяются 4-ре основных способа:

• Теоретический.
• Динамический.
• Статический.
• Зондирование.

Разберем особенности каждого из них более подробно.

Теоретический

Расчет несущих характеристик сваи является предварительным и на практике всегда соотносится и выправляется в соответствии с параметрами грунта. Вычисления проводятся по следующей формуле:

Wd = Gc * (Gcr * H * A + P * ∑ Qcri * zi * si)

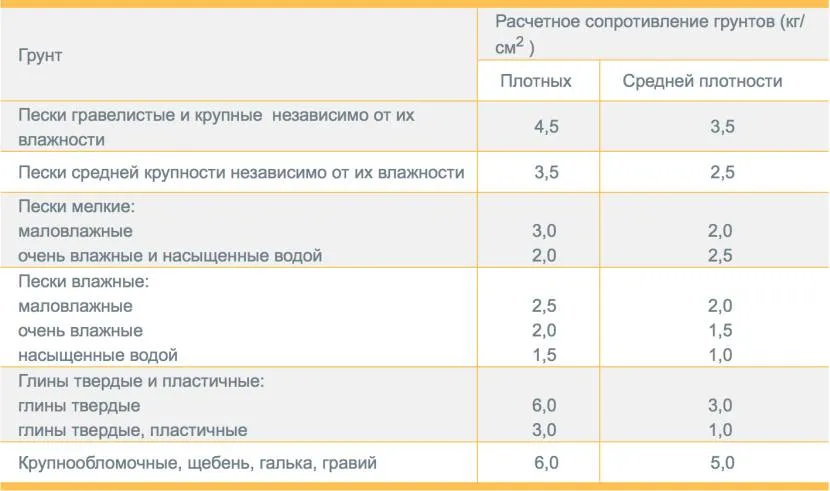

Расчетное сопротивление основных видов грунта Источник tildacdn.com

Расшифровка условных обозначений:

• Gc – общий коэффициент условий работы;
• Gcr – коэффициент сопротивления грунта под подошвой сваи;
• H – противодействие грунта под опорной пятой сваи;
• А – диаметр опорной подошвы;
• P – периметр сечения сваи;
• Qcri – коэффициент условий работы почвы по боковым стенкам свайного столба;
• zi – сопротивление грунта по боковым стенкам;
• si – протяженность боковых поверхностей.

Динамические испытания свай Источник technovint.ru
