Как самостоятельно подключить радиатор отопления с нижней подводкой

Особенности монтажа батарей с нижним подключением

Двойной шаровой кран.

Как и любой прибор отопления, они должны устанавливаться с соблюдением определенных принципов и технологии. Монтажник должен придерживаться следующих правил:

  • обеспечение легкого доступа к соединительным частям батареи с нижней подводкой;
  • от пола до радиатора должно быть не менее 70 мм;
  • места установки и точки крепления выбираются заблаговременно;
  • устанавливать термостатический клапан необходимо строго по инструкции, которая прилагается;
  • полное соответствие схеме монтажа.

До подоконника должно быть не менее 100 мм. Это необходимо, чтобы улучшилась конвекционная составляющая теплообмена от радиатора. Кроме того, такой запас позволит без сложностей проводить демонтаж батарей отопления с нижним подключением. Полезно знать: «Жидкость для батарей и котлов «.

Ошибки при подключении приборов приведут к падению теплоотдачи. Потому необходимо тщательно выполнять технологию установки.

Неправильная установка чревата тем, что снижается эффективность, нарушается функционал радиатора. Это выражается в плохой регулировке температуры или повышении давления в отопительном приборе. Самостоятельная установка может привести к некорректной работе системы отопления. Также всегда есть риск нарушить целостность дизайна помещения.

Стоит понимать, что батарея с нижней подводкой – прибор, в который вода входит в нижнюю его часть. Выход теплоносителя находится с обратной стороны, тоже снизу. Потому вода течет только в этой его части, что способствует быстрому прогреву нижней части и медленному нагреванию верха. Потому стоит несколько раз подумать перед тем, как выбирать отопительные приборы с такой схемой подключения.

Собрать отопление из металлопластиковых труб своими руками можно на цанговых или пресс фитингах.

Что важно при установке полипропиленовых труб отопления читайте в этой статье

Определяемся с местом установки радиаторов

Для того чтобы подключить радиаторы отопления в частном доме как можно эффективнее, вначале стоит разобраться с местом их монтажа. Чаще всего их устанавливают под окнами. Делается это для того, чтобы восходящие разогретые потоки воздуха блокировали холодные, идущие от окон. Также разогретый воздух обогревает стекла, защищая их от скопления конденсата. При этом стоит иметь в виду, что радиатор должен достигать хотя бы 70 % ширины окна. Учитывайте это при определении мощности радиаторов.

Далее нам понадобится определиться с высотой радиатора и местом его расположения под окном. Установлен он должен быть на такой высоте, чтобы нижняя его часть не доставала до пола на 8-12 см. При более низком расположении будет затруднена уборка, а при более высоком – ноги будут мерзнуть. Кроме этого существуют нормы отступа радиатора от подоконника – он должен равняться 10-12 см. Это даст возможность теплым воздушным потокам с легкостью огибать подоконник, поднимаясь вдоль окна.

Основные достоинства нижней подводки

Как уже отмечалось ранее, такой способ предусматривает подачу горячей жидкости в радиатор с одной стороны, а вывод охлажденной – с другой. Благодаря этому трубы можно легко спрятать, практически не теряя в их эффективности. Да и сами батареи снизу быстрее прогреваются, нежели сверху ввиду большой скорости циркуляции воды.

Порой эффективность эксплуатируемого оборудования снижается по причине завоздушивания магистрали или ее засорения. Но даже после этого такой способ подводки обеспечивает равномерный прогрев приборов (эффективность не ниже, чем в случае верхней подводки).

Важно! Невзирая на то, какой способ подключения был выбран, при монтаже следует придерживаться ряда особых требований. И касается это в первую очередь соотношения между шириной радиатора и аналогичным показателем окна

5 Достоинства и недостатки нижнего подключения радиаторов

Чтобы добиться наилучшей конфигурации разводки отопительной системы, необходимо учитывать все слабые и сильные стороны такого вида подключения радиаторов. Среди положительных свойств обогревательных систем с нижней подводкой является их надежность. Благодаря простоте установки монтаж можно сделать достаточно быстро.

За счет того, что трубы в таком варианте монтажа можно с легкостью спрятать в пол, под плинтус либо с помощью декоративных элементов, такое подключение достаточно эстетично. К сильной стороне также относится эффективный нагрев поверхности батареи. К достоинству можно тоже отнести высокую скорость протока теплоносителя, от чего прохладный воздух будет быстрее прогреваться и соответственно подниматься вверх. За счет этого помещение обогревается быстрее.

Отопление с нижней подводкой обладает хорошей конвекцией.

Для улучшения конвекционных характеристик лучше добавить дополнительные ребра внутрь секций алюминиевых радиаторов. При использовании стальных батарей – следует увеличить между панелями количество пластинок, которые имеют П-образную форму. Такие типы радиаторов хорошо излучают тепло. Благодаря электромагнитным волнам тепло передается в окружающее пространство от нагретой поверхности батареи.

К недостаткам такой схемы относится небольшая теплоотдача в сравнении с другими видами подключений. При возникновении в системе отопления протечек существенным препятствием является доступ к спрятанным трубам. Традиционно к недостаткам относится высокая цена такого вида радиаторов. Некоторые люди считают, что обогревательная система с таким подключением затрудняет уборку, поскольку до входных коллекторов от пола идут небольшие отрезки отопительных труб.

Несмотря на некоторые отрицательные моменты отопления с нижним подключением, их все равно можно и нужно использовать. При умном подходе к монтажу такие радиаторы могут обеспечить отличные тепловые характеристики. Благодаря продуманности возможно сделать хороший дизайн помещений с такими батареями. А грамотный расчет улучшит функциональность системы отопления.

Радиатор с нижним подключением и его особенности

Большинство радиаторов, предлагаемых в продаже, имеют четыре входа – это классическое решение. Это дает возможность варьировать схемы подсоединение к замкнутой системе обогрева по любой схеме. Есть также возможность запустить по однотрубной и двухтрубной ветке монтажа батарей, чтобы не столкнуться со сложностями пересечения самотечной и принудительной схем в частных двухэтажных домах.

В продаже можно найти разные варианты патрубков и клапанов, обеспечивающих удобство установки любой стороной и поддержания функционирования системы отопления.

Важно учитывать, что вертикальная панель радиатора величиной в человеческий рост с нижним подключением дает меньшую теплоотдачу. Поэтому лучше ставить ее в тех местах, где нет окон

Вертикаль и горизонталь обязательно проверяют при помощи уровня и отвеса.

Этот способ также помогает экономить пространство или монтировать батареи в неожиданном месте:

  • обогрев воздуха у открывающегося настежь балкона;
  • в промежутке между панорамными окнами;
  • на одной поверхности колонны прямоугольной формы;
  • внутри неполной перегородки между объединенными комнатами (кухня и гостиная или столовая);
  • в небольшом пространстве между фальш-окнами, встроенной быттехникой или аквариумами.

Вертикальная панель радиатора с нижним подключением дает меньшую теплоотдачу

Сегодня также предлагаются декоративные радиаторы, оснащенные щитами оригинальной формы, рассчитанные на нижний способ подключения. В случае применения радиаторов иного типа помните, что функционально они имитируют классические батареи с меньшей теплоотдачей.

Функциональные преимущества у вертикальных обогревателей такие же, как у горизонтальных панелей с нижним подключением и специальным клапаном. Например, трехходовый клапан обеспечивает работу однотрубной системы – для подачи и обратки в радиаторах вертикального типа.

Как подключить радиатор отопления с нижним подключением?

Существует несколько способов подключения секционных батарей к отопительной системе. У каждого из них есть свои плюсы и минусы. Диагональное подключение идеально подходит при горизонтальном положении трубопровода, боковое позволяет осуществить соединение с одной стороны, а нижнее сочетается с интерьером и эстетично выглядит.

Особенности

Радиаторы с нижним подключением популярны за счет того, что помогают скрыть наличие труб.

Чаще всего данный способ встречается в частных домах, поскольку трубопровод находится непосредственно под строением.

Уходящие вниз трубы значительно освобождают полезную площадь и не бросаются в глаза. Однако стоимость секционных радиаторов, использующих нижнее подключение значительно выше других.

На данный момент производится только два вида батарей такого типа: стальные и панельные. Стальные радиаторы легко монтируются и имеют небольшие размеры. В панельных батареях используется термостатическая арматура с узлами подключения. От количества секций зависит быстрота нагрева помещения. Для маленьких комнат достаточно 3-6 панелей. Просторные помещения требуют большего количества секций.

Панельные радиаторы отопления

https://youtube.com/watch?v=esXEbda3_qg

Стальные батареи во многом превосходят панельные, поскольку имеют возможность установки в любом положении и вода поступает в последнюю секцию напрямую. Что очень удобно в случае замены старых конструкций на новые. Они соответствуют всем типам подключения, в отличие от современных радиаторов, которые могут не подходить для многих старых систем отопления.

Стальные радиаторы отопления

Проблему старых двухтрубных батарей можно решить перекладкой. Правда такая операция обходится дороже и отнимает большое количество времени.

Монтаж

Во время проведения работ не стоит снимать производственную упаковку. В процессе установки радиаторы часто подвергаются механическому воздействию, что сказывается на внешнем виде конструкции. Наличие защитной пленки помогает избежать царапин и других повреждений поверхностей.

Устанавливать радиаторы стоит на высоте не менее семи сантиметров от пола и десяти сантиметров от окна. Это обеспечит правильную циркуляцию воздуха и легкость монтажа.

Точно определите, какая из труб является питательной, а какая дает обратную связь. С батарей разобраться проще, они имеют маркировку на торцах обозначающую узел подключения.

У каждого радиатора, использующего нижнее подключение имеется термостатический вкладыш. Он применяется для правильной регулировки температуры. Правда, за счет этой особенности, цена на радиаторы данного типа выше в среднем на 10%.

Виды подводки

Существует два способа подводки отопительной системы к батарее. Если обе трубы расположены с одной стороны, горячая вода поступает в верхнюю пробку батареи. Охлажденная вода выводится через нижнюю. Обе пробки располагаются рядом. Такой способ называется односторонним.

Радиатор отопления с односторонней нижней подводкой

Разносторонний способ предполагает подводку горячей воды с противоположной стороны от вывода холодной. Такой вариант отлично подходит к персональным системам отопления. Основное преимущество данного метода заключается в возможности движения воды в любом направлении. К тому же, протяженность линий ввода и вывода жидкости значительно меньше, как в двухтрубной батарее.

Радиатор отопления с разносторонней нижней подводкой

Биметаллические радиаторы

Сплавы, из которых производятся данные батареи, используют сталь и алюминий. Сталь используется в качестве материала, контактирующего с теплоносителем. Алюминий же исполняет роль теплопроводящего элемента.

Все биметаллические радиаторы могут быть разборными либо цельными. Преимущество монолитных батарей заключается в возможности работы при высоком давлении. Это обеспечивает безопасную эксплуатацию конструкции.

Выбор подключения

Во время определения способа подключения в первую очередь необходимо учитывать схему отопления и соединение узлов системы. Правильный подбор, позволить использовать батареи с максимальной эффективностью. Нарушение же приведет к потере мощности.

Учитывайте, что нижнее подключение понизит КПД системы отопления. Однако удобства, создаваемые таким способом, могут иметь решающее значение при выборе. Главное учитывать все особенности отопительной системы и тогда радиатор прослужит долгое время без лишних вложений средств.

Процесс подготовки к подключению от котла

Предварительные работы весьма важны перед монтажом радиаторов отопления:

  • Обследование текущей обвязки. Изучение позволит создать аналогичную систему, что положительно скажется на эксплуатации.
  • Проверка комплектующих к радиатору. В наборе должны присутствовать: кран Маевского, запорные вентили, кронштейны.

В некоторые модели включены переходники и прокладка, иногда их нужно докупить. При ручной замене понадобятся инструменты — ключи, подходящие по размеру. И также необходимо приобрести герметик.

  • Проверка труб на совместимость с новой батареей. Внешний слой биметаллического устройства выполнен из алюминия, которые не сочетается с мягкими материалами. Например, потребуется заменить медную обвязку или краны. В противном случае системе грозит скорое разрушение.
  • Подбор места размещения батареи. Это особенно касается креплений, если происходит замена старого устройства.
  • Проведение исследования радиатора на наличие видимых повреждений, целостности поверхности, покрытия.
  • При полном соответствии компонентов переходят к замене. На подготовительном этапе из старых батарей сливают воду.

Окончив подготовку, переходят к выбору схемы подключения. В первом пункте указано, что следует выбирать вариант, аналогичный старому. Это позволит не перестраивать всю систему и сохранит текущий КПД. Процесс работы достаточно прост и описан ниже.

Важно! По окончании проводят комплекс испытаний, известный как опрессовка. Она включает проверки водой, теплом и пневматикой

Что делать, если радиатор не греет

Подобный вопрос, возникает у пользователей не только после монтажа нового прибора, но и в процессе многолетней его эксплуатации. Просчеты при подсоединении устройств к системе отопления приводят к нарушению режима циркуляции, снижению теплоотдачи. Такая батарея греть не будет, поскольку нарушается ее функционал. При этом радиатор может быть совершенно холодный или теплый только на половину, внизу либо сбоку.

При условии, что котел подобран правильно по мощности и работает исправно, выдавая необходимые параметры теплоносителя по температуре и давлению воды, вариантов, по которым приборы остаются ледяными, может быть немного.

Дополнительная информация! В случае если в доме применяется однотрубная схема, все батареи соединены последовательно, для равномерности их нагрева потребуется температурная компенсация. Это можно выполнить через обустройства байпаса, пропуская через него нужное количество теплоносителя. Также регулировка температуры в комнате может проводиться ручным способом через включение термоклапанов.

Основные причины неисправности батареи:

  1. Образование воздушных пробок во внутреннем контуре. Источники поступления — с теплоносителем, после ремонтных работ или из-за разгерметизации контура отопления.
  2. Засорение радиатора или подводящих труб.
  3. Понижение температуры сетевой воды и низкое давление теплоносителя.
  4. Неправильный монтаж прибора. Этот вариант совершенно фатальный, поскольку для его устранения будет нужно фактически заново провести монтажные работы, что потребует дополнительных финансов и времени.

Нижний подвод труб к батарее, пожалуй, самое оптимальное решение для замкнутых индивидуальных систем отопления. Оно обеспечивает не только современный уровень теплоснабжения в доме, но и высокие эстетические качества внутридомовой системы отопления. Тем не менее, существует определенный набор правил по выбору и монтажу таких устройств, выполнение которых пользователем, станет залогом надежной системы отопления.

Преимущества и недостатки батарей с нижней подводкой

Труб почти не видно — удобно, если контур уложен в стяжке пола.

Батареи отопления с нижним подключением, как и другие радиаторы, характеризуются определенными свойствами, имеют свои особенности. Так, данный тип подводки может применяться в случаях, когда система обогрева размещена под полом. При организации отопления следует провести монтаж специальных узлов подключения. Если произойдет авария, то с их помощью можно исключить вариант затопления или же быстро его устранить. Интересная статья: «Течь в системе отопления: как найти и устранить «.

Батареи, нижнее подключение для которых предусмотрено конструктивными особенностями, применяются чаще всего в частном секторе. Стоит отметить, что подобный метод подключения влияет на мощность радиаторов, снижая ее на 10%. Это стоит помнить при покупке отопительных приборов. И кто бы что ни говорил о возможности нивелировать уменьшение при помощи правильного подбора устройства и грамотного монтажа, этого достичь невозможно. Просто выбирается более мощный отопительный прибор.

Рациональный подход к выбору подводки позволит грамотно определить оптимальный режим работы котлоагрегата. Это обеспечит максимальную экономию при использовании системы отопления.

Перед установкой необходимо, чтобы батарея отопления с нижним подключением удовлетворяла всем требованиям. Также стоит определиться с материалом, из которого производится радиатор:

Нижняя подводка позволит скрыть непривлекательные трубы, что не испортит дизайнерскую идею. При покупке оптимального отопительного прибора стоит отталкиваться от производителя прибора. Лучше выбрать батареи обогрева с нижним подключением проверенного, известного бренда, нежели приобрести некачественный товар. Это исключит возможные неполадки в системе отопления и неверно указанные тепловые характеристики приборов.

Споры о том, какими трубами сделать монтаж отопления точатся до сих пор. Главные конкуренты — РЕХ и полипропилен.

Порой звукоизоляция труб отопления просто необходима. Подробнее здесь .

Преимущества радиаторов с нижним подключением

Популярность этого типа приборов отопления и всей схемы подключения радиаторов отопления с нижней подводкой объясняется возможностью скрытой проводки труб. Данная схема применима в небольших постройках частного сектора с трубами, проложенными под домом.

Трубы, спускающиеся вниз, практически скрыты от глаз. Их неприглядный облик не нужно закрывать шторами или широкими жалюзи, как в городской квартире, чтобы спрятать коммуникации и кран Маевского (устранения завоздушивания).

Если говорить о коммерческой выгоде, то эстетика вертикальных секций на нижней подводке не компенсируется теплоотдачей. Их стоимость выше классических батарей с 4 отверстиями для подключения. Но если учитывать все особенности нижнего подключения отопительных радиаторов, своими руками это делать намного проще, чем в более сложных схемах.

Важное правило – на этапе планирования учитывать все особенности подключения отопительных радиаторов, особенно при нижней подаче теплоносителя. Единственный минус – возможность завоздушивания батареи, зато несложно маскировать магистраль за отделкой стен

Вертикальные модели на нижнем подсоединении совмещают с полотенцесушителями в банях и саунах

Нижнее присоединение предполагает подвод к 2-м точкам радиатора. При этом есть очевидные преимущества подобного монтажа:

  • есть возможность применения специального крана для регулировки температуры;
  • отсутствие сложностей в разводке отопления;
  • возможность одновременной эксплуатации 1-однотрубной и 2-двухтрубной системы;
  • трубные коммуникации легко скрыть;
  • можно приобрести кран, легко перекрывать часть схемы или одну ветку потока теплоносителя (мансарду или гостевую спальню для ремонта или когда в них никто не живет);
  • отключение одного участка при нижней двухтрубной системе отопления не предполагает слива теплоносителя.

При всей своей привлекательности, вертикальные модели на нижнем подсоединении известны и своими недостатками:

  • пониженная конвекционная отдача (теплый воздух от стальных панельных блоков быстрее уходит к потолку, создавая малополезный поток);
  • высокая протяженность теплоносителя по вертикали;
  • большая вероятность завоздушивания.

Нельзя не упомянуть об удобстве таких радиаторов для бани или сауны – они совмещают батареи и полотенцесушители.

Особенности схемы диагонального подсоединения

Если вы тоже задались вопросом о том, почему диагональное подключение является наиболее эффективным, то следует рассмотреть этот вариант более подробно

Если принять во внимание процесс, где задействованы горячий воздух или вода, то действие будет происходить по одному физическому закону, который предполагает подъем теплых масс наверх, тогда как холодные опускаются вниз

Для обеспечения равномерного распределения тепла по объему радиатора следует распределить теплоноситель по батарее. Как было упомянуто выше, боковое подключение в городских квартирах выступает в качестве основной схемы. Ведь там используется принудительная циркуляция под высоким давлением. Диаметр выходящих и исходящих патрубков составляет всего лишь 20 мм. Через них вода поступает в батарею под высоким напором, что позволяет равномерно и быстро заполнить устройство.

Если же речь идет о частном домостроении, где циркуляция естественная, заполнение радиаторов происходит под воздействием вышеупомянутого физического закона. Именно поэтому горячие потоки проникают через верхний патрубок, выталкивая холодную воду через нижний выход с противоположной стороны. Два патрубка располагаются диагонально, если рассматривать прибор. Отсюда и следует название подключения. Теплоноситель заполняет батарею постепенно, отдавая тепло всему объему. Необходимо учитывать не только закон теплоотдачи, но и физический закон. Именно поэтому данная схема является наиболее эффективной.

3 Монтаж радиаторов отопления – подключаем правильно

Чтобы батареи были установлены правильно, требуется добиться горизонтального их расположения. Для полного слива воды с радиаторов в конце отопительного сезона многие устанавливают батареи с небольшим наклоном в сторону трубы обратки

Очень важно соблюдать расстояние радиаторов от поверхностей. Так, например, батареи необходимо располагать не ближе 8–10 см до подоконника

Зазор между полом и радиатором должен быть 8–12 см. Расстояние до стены требуется делать не менее 5 см.

До того как начать устанавливать батареи необходимо произвести обработку стены. Для этого потребуется совершить штукатурные работы. Надо стены выровнять и подготовить их к финальной отделке. По завершению для спуска воздуха на все радиаторы ставят клапаны. Затягивать их необходимо с усилием не более 12 кг. Очень удобен для такой цели динамометрический ключ. Он позволит с определенным зажимом аккуратно затянуть все клапаны.

Прежде чем зафиксировать радиаторы, требуется установить заглушки, прокладки и пробки. Также не помешает размещение терморегулирующей арматуры. Обязательно нужно помнить, что не разрешается зачищать поверхность, которая контактирует с уплотнительными прокладками. Поскольку из-за нарушения этого правила может быть протечка, так как при стыке таких элементов герметичность будет отсутствовать.

Для того чтобы радиаторы закрепить на стене, потребуются кронштейны. Их фиксацию осуществляют при помощи дюбелей. Обязательно нужно сделать правильные замеры расположений кронштейнов, поскольку радиаторы должны вешаться на крюки между секциями. При правильном размещении коллекторы батарей войдут в кронштейны. После этого обязательно надо проверить расположение радиаторов при помощи уровня. По завершению можно заняться подсоединением отопительной системы к стояку.

В случае если в системе обогрева решили применить шаровые краны, то не забывайте, что герметичности в таком случае очень тяжело добиться. Работу с такой деталью поручить лучше профессионалам. В качестве замены возможно применение обычного вентиля для радиаторов. Они очень удобны в работе. За протекание при их использовании беспокоится не стоит.

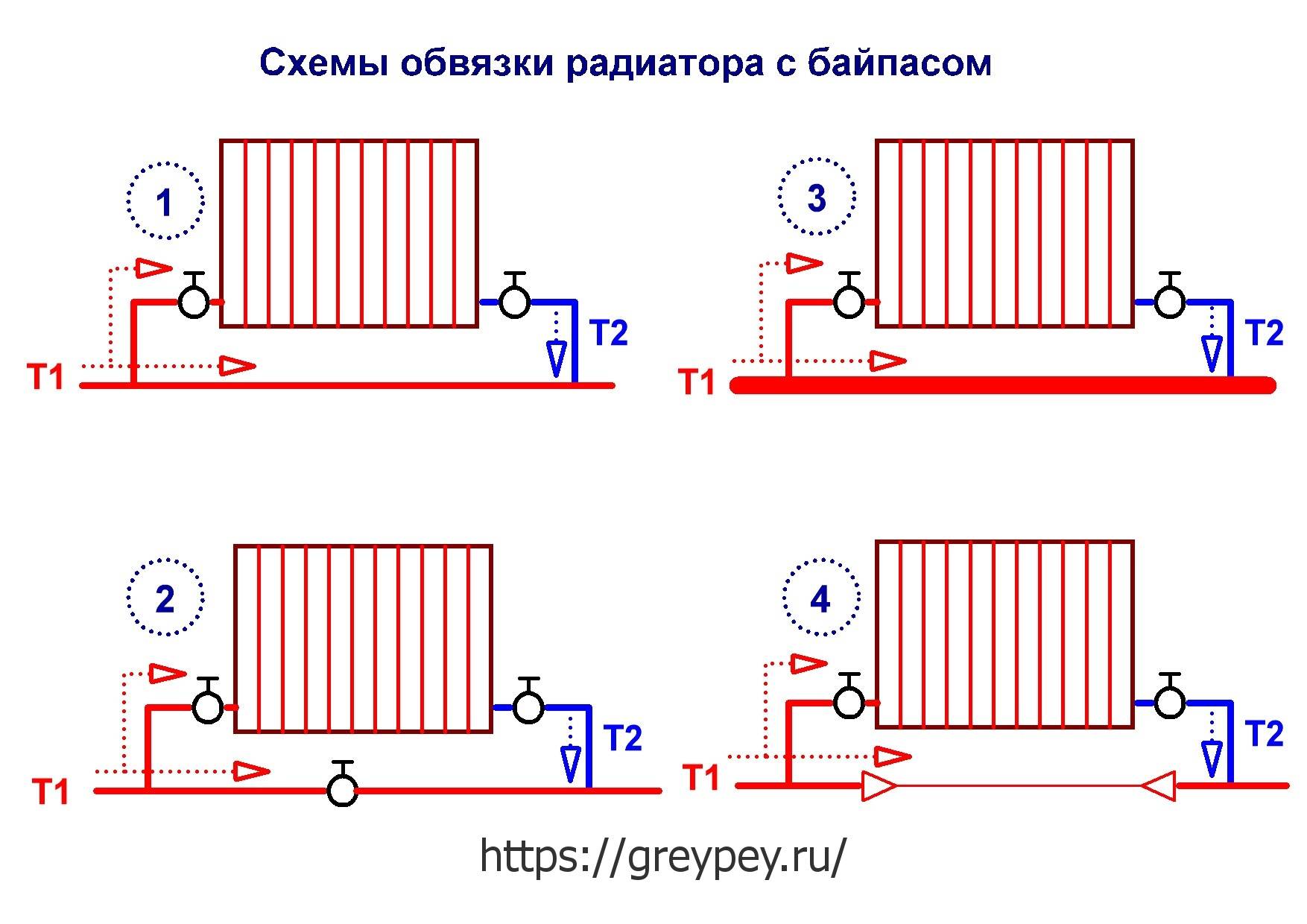

При использовании однотрубной системы обогрева понадобится применение байпаса. Если такую деталь не установить, то стояк будет парализован в случае закрытия крана отопительной системы. Чтобы уменьшить потери тепла, лучше сделать теплозащиту стен. Для этого потребуется фольга, которая будет отражать от батарей тепло назад в помещение. Также для повышения теплового эффекта вместе с таким материалом можно использовать теплоизоляцию. Такой «пирог» не даст теплу выходить на улицу.

Модель вторая

При двухтрубной системе подача горячей воды осуществляется по одной трубе, а отводится в охлажденном виде — по другой. В схеме такого типа отопительные приборы подсоединяются параллельно.

Плюсы

Достоинствами такой схемы подключения являются следующие факторы:

  • все отопительные приборы нагреваются одинаково;
  • перед радиаторами возможен монтаж вентилей для регулирования количества подаваемого теплоносителя.

Минусов системы всего два: требуется большее количество труб для устройства стояков и подводки, и, соответственно, трудозатраты на монтаж системы оказываются выше.

Виды

Основной признак, по которому могут различаться однотрубные варианты отопления, это схема циркуляции теплоносителя.

Вертикальная схема

Ее особенностью является применение вертикальных стояков и возможность установки в многоэтажных домах. При этом теплообменники отопления подключаются последовательно, начиная с верхнего этажа. Кроме того, наличие вертикального стояка позволяет организовать самотечную сборку, не требующую применения циркуляционного насоса.

Теплоноситель здесь будет приходить в движение, стекая под воздействием гравитации по имеющим некоторый наклон горизонтальным участкам труб. Кроме того, теплоноситель дополнительно будет двигать сила, возникающая в вертикальных стояках за счет разности в плотности теплоносителя с разной температурой.

Горизонтальная

Применяется лишь в одноэтажных домах. Может быть как самотечной, так и с принудительной циркуляцией. Все радиаторы отопления в горизонтальных системах подключаются параллельно. Возможно создание схем с несколькими петлями, подключаемыми через коллектор.

Кроме того, существует вариант однотрубного отопления, в котором теплоноситель проходит не только через радиатор, но и параллельно через трубу небольшого диаметра.

Это позволяет создавать более длинные петли за счет более эффективного распределения тепла по всей длине отопительной магистрали. Называется такая схема «ленинградка».

Виды по материалам


Биметаллический радиатор

Самой практичной считается диагональная схема для подключения, за счет которой достигается хороший уровень теплового объема, равномерно рассчитываются теплоносители, а также обеспечивается нужный градиент температуры и за счет него конвекция становится более интенсивной. Во время подвода труб снизу проток воды должен идти по диагонали, начиная от верхнего края и достигая нижнего.

Для установки подходят не все типы радиаторов, современные модели различаются в зависимости от материала изготовления и имеют свои особенности.

Биметаллические

Батареи биметаллического типа занимают одно из первых мест в рейтинге по частоте установки и состоят из металлов двух видов, чаще всего это медь и нержавеющая сталь. Биметаллические радиаторы с нижней стандартной подводкой легко монтируются в систему отопления любого типа и не доставляют сложностей в процессе установки. Медь и сталь отлично переносят воздействие самой агрессивной среды. Трубы таких радиаторов могут располагаться горизонтально или занимать вертикальное положение, что обеспечивает свободную циркуляцию теплоносителя. Из минусов таких батарей обычно отмечают их высокую стоимость. В продаже доступны модели брендов Global, Kermi и Rifar.

Алюминиевые


Алюминиевые радиаторы отличаются малым весом

Тонкие алюминиевые батареи имеют массу преимуществ по сравнению с аналогами. Они хорошо прогревают помещения за счет высокой теплопроводности, отличаются оптимальным уровнем прочности и способны выдержать давление до 16 атмосфер. В таких радиаторах можно самостоятельно регулировать температуру, их небольшой вес заметно облегчает процесс монтажа, транспортировку и общее обслуживание. На рынке доступны различные конструкции алюминиевых радиаторов, включая современные варианты, способные выгодно вписаться в интерьер. Можно приобрести модели брендов Hygiene, Plan, Purmo, Sira и Ventil 350.

Стальные


Стальной радиатор выдерживает температуру до 120 градусов

Батареи из стали можно подключать диагональным и односторонним вариантом монтажа. Они отличаются удобством и практичностью, способны выдерживать температуру до 110-120 градусов. Как и алюминиевые, эти батареи стоят достаточно дешево и не доставляют проблем в процессе обслуживания и монтажа. У них есть только один существенный недостаток – спустя некоторое время они подвергаются воздействию ржавчины, из-за которой могут выйти из строя, поэтому считаются не самыми надежными. Широко распространены трубчатые и панельные модели с антифризом, которые еще пользуются спросом у покупателей.

Чугунные


Чугунные батареи используют все реже из-за низкого уровня надежности

Чугунные модели радиаторов постепенно вытесняются батареями из более практичных металлов, поскольку не соответствуют современным требованиям, предъявляемым к установке. Они достаточно прочны и практичны, для них также доступно нижнее подключение, но низкий уровень надежности материала заставляет все чаще заменять их более доступными моделями из стали либо алюминия.

Радиаторы с нижней подводкой

Выпускаются следующие виды радиаторов с нижним подключением:

  • стальные панельные;
  • стальные трубчатые;
  • биметаллические;
  • алюминиевые.

Стальные панельные радиаторы

Наибольшую долю рынка занимают стальные панельные радиаторы. Подводящая и отводящая трубки располагаются у них чаще всего с одной стороны. Также встречаются модели, когда трубки находятся с разных сторон – справа и слева. Стальные батареи отличаются высокой теплоотдачей и удобством в эксплуатации – за ними легко ухаживать.

Трубчатые стальные радиаторы

Если к отопительной системе предъявляются более жесткие требования по дизайну, следует обратить внимание на трубчатые стальные модели с нижним подключением. Они характеризуются неплохим внешним видом и хорошо подходят для установки в любых помещениях

Некоторые из них напоминают по своему внешнему виду классические чугунные батареи, отличаясь от них более продвинутыми техническими характеристиками.

Если вы решили остановиться на панельных или трубчатых моделях, не забудьте приобрести узлы подключения для радиаторов с нижней подводкой. Для однотрубных систем выбирайте узлы со встроенными байпасами и регулировочными кранами.

Трубчатые вертикальные радиаторы

Трубчатые вертикальные радиаторы отопления с нижней разводкой хорошо смотрятся в ванных комнатах, на лестничных площадках, в узких помещениях, а также в помещениях с панорамными окнами (в этом случае они располагаются по бокам от окон). Если вы собрались устанавливать вертикальные батареи, будьте готовы к большим расходам – они отличаются высокой стоимостью. Но смотрятся просто великолепно.

Примечательной особенностью вертикальных батарей является то, что среди них встречаются дизайнерские модели, используемые для установки в помещениях с дизайнерской отделкой.

Биметаллические радиаторы

Биметаллические радиаторы с нижним подключением имеют одинаковую конструкцию с алюминиевыми батареями. Как и в случае со стальными моделями, подключение выполняется снизу и с двух сторон, либо снизу и с одной стороны (с помощью узлов подключения). Теплоотдача у таких батарей немного ниже, чем у стальных моделей, но это не мешает устанавливать их в помещениях, где требуется скрыть трубы отопления в стенах или в полах.

Алюминиевые радиаторы с нижним подключением встречаются в продаже значительно реже, а лидером в этой сфере являются стальные модели – панельные и трубчатые (в том числе и дизайнерские).

Какие же батареи лучше всего использовать в отопительных системах, где будет применена нижняя подводка? Предпочтение следует отдать алюминиевым и стальным моделям, так как они обладают наибольшей теплоотдачей. Также они выигрывают по стоимости. Что касается чугунных батарей, которые тоже могут быть подключены по схеме с нижней разводкой, то они не отличаются высокой теплоотдачей.

Применение биметаллических радиаторов с нижней подводкой в частных домах не оправдано. Они годятся для промышленных и административных зданий, а также для многоэтажных домов, подключенных к централизованным котельным. Здесь наблюдается высокое давление теплоносителя, иногда случаются гидроудары. Поэтому нужны именно биметаллические радиаторы, стойкие к повышенному давлению и прочим неприятностям. В частных домах, подключенных к автономным системам, установка биметаллических радиаторов приведет к практически бесполезным затратам.
