Нижнее подключение радиаторов отопления — варианты, схемы, инструкции по монтажу

Отопительные батареи с боковым подключением

При подключении батарей отопления в частном доме сбоку существует несколько больше вариантов: в данном случае подающий и отводящий трубопроводы могут быть подключены в два патрубка, поэтому вариантов будет целых четыре.

При таком виде подключения радиаторов отопления в частном доме, как диагональное, можно добиться максимальной эффективности обогрева. Такое подключение считается эталонным, оно применяется изготовителями своей продукции для испытаний. Другие типы подключения являются не такими эффективными. Происходит это по причине того, что в случае диагонального подключения теплоноситель подают на верхний вход с одной стороны, после чего он, минуя весь радиатор, выходит с другой стороны снизу.

При использовании одностороннего подключения радиаторов отопления в частном доме трубопроводы в них врезают с одной стороны – входная труба проходит сверху, а обратка находится снизу. Иногда такой вариант подключения является более удобным, например, если стояк проходит сбоку батареи. Это можно часто встретить в квартирах.

Подвод теплоносителя снизу применяется не так часто, потому что такой подход является менее удобным с точки зрения расположения труб. Данный вариант подсоединения радиатора имеет практически такую же эффективность – несколько ниже, всего на 2 %. Но это возможно лишь в случае наличия в радиаторах не более 10 секций. Если батарея будет иметь большую длину, то ее отдаленный край не сможет хорошо прогреваться или вообще будет холодным. Панельные радиаторы лишены этого недостатка, так как они оснащены трубками, удлинителями потока – они доставляют теплоноситель за центр радиатора. Такие приспособления могут быть установлены в радиаторы из алюминия или биметалла для повышения теплоотдачи.

Определяясь, как лучше подключить радиаторы отопления, можно использовать нижнее, или седельное подключение. Среди всего перечня подключений, седельное считается самым неэффективным. Потери могут достигать 12-14 %. Однако оно является самым незаметным, так как в этом случае трубы укладываются по полу или под ним, поэтому его по праву можно назвать самым эстетичным. Чтобы теплопотери никак не влияли на температуру в помещении, можно приобрести радиаторы помощнее.

Такой метод подключения нежелательно использовать в системах с естественной циркуляцией теплоносителя. Но если установлен насос, то функционировать такая схема будет довольно неплохо. Иногда достигают такой же эффективности, как при использовании бокового подключения. Объясняется это тем, что во время движения теплоносителя с определенной скоростью, появляются вихревые потоки, вся поверхность прогревается, улучшая теплоотдачу. Такие явления еще не до конца изучены, поэтому определить, как поведет себя теплоноситель в тех или иных случаях, на данный момент не представляется возможным.

Критерии выбора

Радиаторный кран – это, как правило, устройство шарового типа, обеспечивающее регулировку расхода воды и соединение труб с радиатором. Устанавливается на байпасе, стояках, вверху батареи, в местах скопления воздуха для его стравливания.

Выбрать подходящий кран несложно, достаточно знать несколько нюансов:

• диаметр труб, к которым он будет подсоединяться (DN, в миллиметрах или дюймах);
• рабочее давление (PN, в диапазоне 15–40 и выше);
• вид соединения, наличие резьбы внутри или снаружи, американки.

Выбор должен учитывать назначение арматуры, ее локализацию, свойства среды

Важно также соотношение входа и выхода вентиля в радиаторе, их взаимное расположение

При выборе следует учитывать характеристики кранов:

• шаровая запорная арматура, хотя наиболее распространена и доступна по стоимости, не очень эффективна. Она имеет только два режима: закрытие/открытие;
• конусный вентиль – более приемлемый вариант из-за возможности промежуточного положения. Недостаток: кран необходимо возвращать в начальное положение и постоянно следить за ним;
• терморегулятор с автоматическим управлением – самый эффективный, надежный, но и намного дороже других. При его монтаже на однотрубную систему должен присутствовать байпас.

Факторы эффективности отопления

• Разводка отопительной сети. От того, насколько правильно она сделана, зависит, насколько эффективно и равномерно будут прогреваться помещения, а, следовательно, цена за отопление;
• Выбор оборудования и материалов исходя из корректного расчета технических и экономических показателей.
  Правильный выбор оборудования приведет к максимальной теплоотдаче. При этом потребление топлива для отопления должно быть минимальным;
• Монтаж магистральных трубопроводов, отопительных приборов, запорной и регулирующей арматуры, а также котла и насосного оборудования.
  Неправильно выполненный монтаж любого из элементов отопительной системы может привести к выходу из строя всей сети;
• Предварительные расчеты и определение схемы отопительной системы здания, а также выбор оборудования, материалов, комплектующих, сами монтажные работы требуют определенного опыта и специальных знаний;
• Подключение профессионалов к таким работам  может вызвать увеличение расходов на установку отопления, однако при отсутствии уверенности в самостоятельных расчетах и работах, на этом экономить не стоит.

Выбор схемы

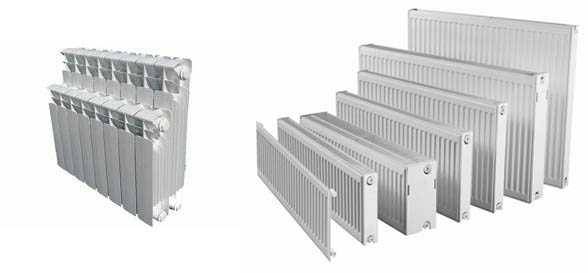

После выбора типа нагревательных приборов определятся схема подключения радиатора отопления к системе в здании. Все существующие схемы подключения делятся на однотрубные и двухтрубные.

Подводка трубопроводов к радиаторам может быть трех видов:

• нижняя;
• боковая;
• двухсторонняя.

Варианты подключения

Для установки большего числа секций необходимо применять разностороннюю подводку труб к отопительным приборам.

При монтаже радиаторов отопления своими руками, необходимо учитывать пропускную способность трубопроводов, которая связана с диаметром и коэффициентом шероховатости.

Для достижения наибольшей теплоотдачи требуется оптимальное размещения радиаторов в помещении, а именно – соблюдение расстояния монтажа до стены.

Инструкция по монтажу батарей отопления предписывает следующие нормы:

1. Радиатор должен устанавливаться на расстоянии 10 – 12 см от пола;
2. Расстояние от подоконника до батареи должно быть не меньше 8 – 10 см;
3. Задняя панель радиатора должна находиться от стены не меньше, чем на 2 см;

Схема установки

1. Устанавливая радиаторы отопления своими руками необходимо предусмотреть регулирование нагрева этих элементов, как в ручном режиме, так и в автоматическом. Для этой цели предусмотрены специальные терморегуляторы;
2. Ручные краны, задвижки и вентили позволят быстро отключать радиатор отопления при возникновении чрезвычайных ситуаций. При ремонте или профилактике это позволит отключать каждый отопительный прибор независимо от всей системы;

Фото установленной перемычки

1. На радиаторы следует установить краны Маевского. С помощью этих элементов проводится стравливание воздуха из сети. Это осуществляется в начале сезона, а также при возникновении воздушных пробок в трубах или радиаторах.

Последовательность монтажа

Стальные батареи отопления монтируются в такой последовательности:

1. Проводится предварительная разметка для установления кронштейнов;
2. Кронштейны крепятся к стене;
3. Монтируются краны Маевского на радиаторы;
4. Устанавливаются заглушки, краны, клапаны и регуляторы;
5. Радиатор размещается на кронштейнах с выравниванием по горизонтальному уровню;
6. С помощью переходных сгонок радиатор подключается к трубопроводу;
7. Проводится опрессовка и пробный пуск воды.

Что касается обвязки стальных радиаторов, то схема подключения стальных радиаторов отопления с нижним подсоединением отличается от обычной – с боку.  Она в принципе проще, чем обычная схема подключения

Основные требования к установке

Вначале разберемся, какие инструменты необходимы для того, чтобы установить радиаторы отопления с нижним подключением. Вот они:

1. трубка в виде буквы «Г»;
2. монтажный уровень;
3. мультифлекс;
4. ФУМ-лента;
5. термоизоляция;
6. труборез;
7. соответствующее количество гаек.

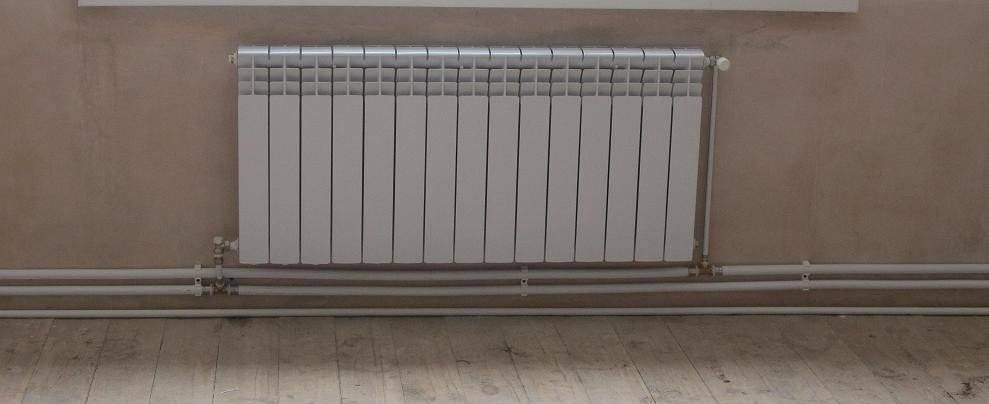

Важно! Нижнюю подводку рекомендуется выполнять еще на начальных этапах ремонтных работ в жилом помещении. Это объясняется достаточно просто: трубопровод в таком случае прокладывается в стене или в полу

Поэтому об этом следует подумать еще до заливки бетонной стяжки.

В большинстве случаев батареи оснащаются собственными монтажными наборами или узлами, которые позволяют фиксировать приборы на стенах.

Шаг 1. Дистанция между радиатором и полом не должна быть меньше, чем 15 сантиметров, а между ним и стеной – 2 сантиметра.

Шаг 2. Вначале радиатор водружается на специальную подставку, а поверх него кладется строительный уровень.

Шаг 3. Когда прибор выставлен по уровню, необходимо вбить крепежи, но исключительно с учетом количества секций. Если, к примеру, таких секций всего пять, то достаточно будет и двух креплений, а вот если семь или больше, то может понадобиться еще одно, третье крепление.

Шаг 4. Проделываются отверстия под крепежи, отопительный радиатор устанавливается.

Также стоит добавить, что в нижнем способе подключения Г-образные трубки в обязательном порядке укрепляются и заливаются посредством монтажной пены. Но это следует делать лишь после того, как закончится монтаж и будет произведена опрессовка отопительной системы.

А теперь – еще несколько дельных советов по монтажу

Важно, чтобы не были перепутаны трубки подачи и обратки, но для этого достаточно будет просто прочитать соответствующую заводскую маркировку. Хотя если обе трубки должны подсоединяться с одной стороны, то следует проявить особую бдительность

Дело в том, что если подсоединить их неправильно, то производительность прибора может снизиться на 50-60% (более точная цифра зависит от особенностей конкретной модели).

Советуем ознакомится с тем как правильно менять радиатор отопления, подробнее

В составе любой теперешней модели находится термостатический вкладыш; посредством его производится регулировка температуры в приборе. Но наличие такого вкладыша повлияло и на стоимость (примерно на 1/10 дороже, чем другие модели).

Зона монтажа радиаторов

Как правило, батареи устанавливаются под окнами, это позволяет отсечь потоки холодного воздуха, поступающие из окна и предупредить обмерзание стекол. Чтобы добиться нужного эффекта, радиатор должен занимать не менее 70% ширины оконного проема, поэтому выбирая мощность прибора, следует промерить оконный проем и просмотреть параметры батареи. Второй важный нюанс – высота радиатора и зона его монтажа.

Следует соблюдать правила:

• расстояние от нижнего коллектора до пола 80-120 мм;
• расстояние до подоконника 100-120 мм;
• расстояние до стеновой панели 30-50 мм.

Если поместить батарею по правилам, ногам будет тепло, окна не обледенеют, а подоконник не помешает потокам теплого воздуха подниматься вверх, не снизит интенсивность перемещения тепла.

Правила безопасности

Если вы решили самостоятельно подключить УЗО, успех и безопасность выполняемых работ будет зависеть от соблюдения вами правил безопасности:

• Перед началом монтажных операций обязательно снимите напряжение с участка (после отключения не лишним будет проверить наличие потенциала индикатором);
• Позаботьтесь о маркировке проводов – так будет гораздо удобнее подключать устройство, чтобы не перепутать выводы;
• Обязательно пользуйтесь заводскими клеммами и зажимами, ни в коем разе не допускайте накруток, напаек и других соединений с плохим контактом;
• После установки проверьте надежность соединений и наличие достаточной изоляции на всех токоведущих элементах;
• При вводе в работу обязательно проверяйте работоспособность путем нажатия кнопки тест;
• При первой подаче напряжения на вновь установленное устройство оно может разлететься из-за заводского брака или монтажных дефектов, поэтому лучше не стоять поблизости или принять меры для защиты глаз.

Перед подачей напряжения после завершения монтажа обязательно убедитесь, что никто из домочадцев или коллег не касается токоведущих элементов.

Как правильно подключить автоматы в электрическом щите – это распространенный вопрос, ведь подобные действия требуют от мастера хотя бы базовых навыков. Для начала следует в соответствии с правилами составить проект электропроводки, определиться с местом установки, составить чертежи, выбрать основание и комплектующие элементы. Только после вышеперечисленных действий мастера приступают к монтажным работам, а потом подсоединяют щит к кабелю.

Подключение автоматов в электрическом щитке

Двухтрубные отопительные системы

Внутри двухтрубного контура теплоноситель движется по двум отдельным трубопроводам. Один из них используется для подающего потока с горячим теплоносителем, а другой – для обратного потока с остывшей водой, который движется по направлению к нагревательному баку. Таким образом, при монтаже радиаторов отопления с нижним подключением или любым другим типом врезки, все батареи прогреваются равномерно, поскольку в них поступает вода примерно одинаковой температуры.

Стоит отметить, что двухтрубный контур при подключении батарей с нижней подводкой, а также при использовании других схем, является наиболее приемлемым. Дело в том, что подобный тип подключения обеспечивает минимальное количество теплопотерь. Схема циркуляции воды может быть как попутной, так и тупиковой.

Некоторые владельцы частных домов полагают, что проекты с двухтрубными видами подключения радиаторов обходятся намного дороже, поскольку требуется больше труб для их осуществления. Однако если разобраться более детально, то окажется, что их стоимость не намного выше, чем при обустройстве однотрубных систем.

Дело в том, что однотрубная система предполагает наличие труб с большим сечением и радиатора больших размеров. В то же время, цена более тонких труб, которые требуются для двухтрубной системы, намного ниже. Кроме того, в конечном итоге излишние затраты окупятся за счет более качественной циркуляции теплоносителя и минимальных теплопотерь.

При двухтрубной системе используется несколько вариантов, как подключить алюминиевые радиаторы отопления. Подключение может быть диагональным, боковым или нижним. При этом допускается применение вертикальных и горизонтальных стыков. С точки зрения эффективности, оптимальным вариантом считается диагональное подключение. При этом тепло равномерно распределяется по всем отопительным приборам с минимальными потерями.

Боковой, или односторонний, способ подключения с равным успехом применяется и в однотрубных, и двухтрубных разводках. Его главное отличие в том, что подающий и обратный контур врезаются с одной стороны радиатора.

Боковое подключение часто используется в многоквартирных домах с вертикальным подающим стояком

Обратите внимание, что перед тем, как подключить радиатор отопления с боковым подключением, на нем необходимо установить байпас и кран. Это позволит свободно снять батарею для промывки, покраски или замены, не отключая систему целиком.

Примечательно, что эффективность односторонней врезки максимальна лишь для батарей на 5-6 секций. Если длина радиатора намного больше, при таком подключении будут существенные теплопотери.

Подключение батарей отопления в частном доме

Основной функцией любой отопительной системы является прогрев помещения. Каждый элемент такой системы, начиная от котла и заканчивая батареями в самой дальней комнате, должен подключаться и располагаться таким образом, чтобы уровень их теплоотдачи был приближен к максимуму. В системе присоединения радиаторов необходимо учитывать такие особенности каждого помещения, как расположение труб, их протяженность, а также общее количество нагревательных приборов.

Фото 1 Примеры подключения радиаторов

Как правильно выбрать место

Отопление в доме работает одновременно в двух направлениях:

• Прогрев помещения,
• Препятствование движению холодного воздуха.

Именно поэтому подключение радиаторов отопления в частном доме является достаточно сложным процессом, от правильности проведения которого будет зависеть комфорт в помещении.

Чаще всего батареи располагают под подоконником, для этого необходимо выдержать определенное расстояние:

• Между стеной и батареей – от трех до пяти сантиметров.
• Между полом и радиатором – не менее 10 сантиметров.

Кроме того, батарею не следует располагать полностью под подоконником – если он слишком широкий, нагревательный прибор следует выдвинуть вперед, используя для этого специальные крепления.

В случае, если жар очень сильный, рекомендуется поставить экран, распределяющий теплый воздух.

В коттеджах или домах наиболее часто батареи размещаются в двух вариантах – это однотрубный и двухтрубный метод подключения. Стоит рассмотреть каждый из них подробнее, чтобы подобрать для себя самый оптимальный.

Однотрубная схема

Фото 2 Однотрубная схема подключения

Способы подключения радиаторов отопления в частном доме включают в себя самый простой – это однотрубный метод, по которому все батареи соединяются между собой последовательно, используя одну трубу. Она идет от отопительного котла к первому радиатору, затем ко второму, третьему и так далее. Есть еще один вариант такого подключения – цельная труба, к которой радиаторы присоединяются с помощью стояков и трубы обратного движения (обратки). В первом варианте схемы нельзя заблокировать один из радиаторов, без остановки подачи тепла в другие. Преимущество метода – экономия материалов, минус – большая разница в нагревании первого радиатора от котла и радиатора в самой дальней комнате.

Двухтрубная схема

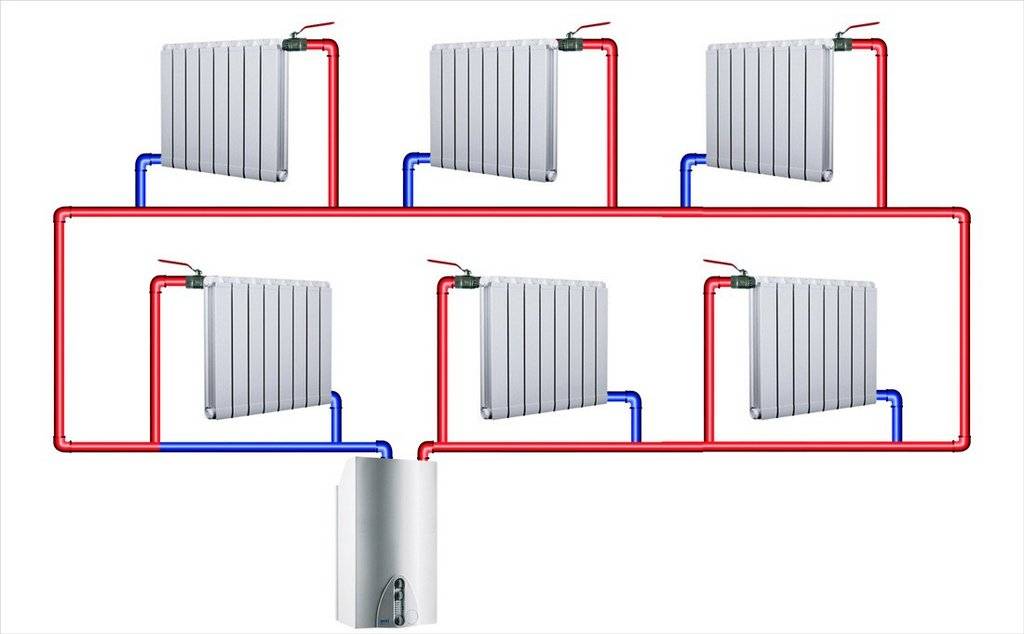

Фото 3 Двухтрубная схема подключения

Способ подключать радиаторы отопления в частном доме по такой схеме несколько сложнее. Система состоит из нескольких батарей отопления, которые между собой соединяются параллельным способом. При этом подведение горячей воды осуществляется по одной трубе, а обратка – по другой. Данный метод больше всего подходит для обогрева частного дома или коттеджа, так как степень прогрева в этом случае практически идентична во всех помещениях, ее можно регулировать, используя удобный терморегулятор.

Фото 4 Схема диагонального подключения батарей

При размещении радиаторов следует учитывать то, как была спроектирована отопительная система, в частности, если движение теплоносителя обеспечивает насос, проблем в данном случае гораздо меньше, но существует зависимость от энергоносителей.

Гораздо чаще встречается естественная циркуляция, то есть горячий теплоноситель, чаще всего это вода, поднимаясь вверх, выталкивает своей массой холодный. В этом случае отопительная система не зависит от энергоносителей, но проектировать подобную схему необходимо только специалистам, которые изучат общую протяженность труб, специфику, количество отопительных элементов, а также число секций в радиаторах.

Одним словом, если стоит цель обеспечить качественный обогрев дома, необходимо учитывать все особенности конкретного объекта, а проведение процесса доверить профессионалам.

Схемы подключения радиаторов отопления в частном доме

Многие даже не догадываются, что такая схема подключения значительным образом оказывает влияние на теплоотдачу прибора отопления, циркуляцию внутри него теплоносителя и интенсивность движения горячей воды. Это моменты, влияющие на эффективность работы отопительной системы в целом.

Схемы разводки труб

Для частных домов характерна однотрубная и двухтрубная разводка. В чем их отличие?

Однотрубная разводка

Является самым экономным вариантом. Благодаря схеме должно получиться следующее:

• По низу пола от котла отопления проводится труба, проходящая через все помещение и возвращающаяся обратно к котлу.
• Поверх трубы устанавливают радиаторы, а соединение осуществляется по нижним патрубкам. Одновременно с этим из трубы внутрь отопительного прибора происходит поступление горячей воды, которая полностью его заполняет. Отдавшая тепло часть теплоносителя начинает опускаться вниз и выходит через второй патрубок, опять поступая в трубу.

В результате происходит поэтапное соединение радиаторов с нижним подключением батарей

В этом случае стоит обратить внимание на один негативный момент, влияющий на эффективность отдачи тепла. В результате такого последовательного соединения однотрубной разводки происходит постепенное уменьшение температуры теплоносителя в каждом последующем элементе отопления. Из-за этого последняя комната будет самой холодной

Из-за этого последняя комната будет самой холодной.

Решается эта проблема двумя способами:

• в систему подключают циркуляционный насос, который равномерно распределяет горячую воду по всем приборам отопления;
• в последней комнате можно нарастить радиаторы, в результате увеличится площадь тепловой отдачи.

Эта схема имеет такие преимущества, как:

• простота подключения;
• высокая гидродинамическая устойчивость;
• небольшие расходы на оборудование и материалы;
• можно использовать различные виды теплоносителя.

Двухтрубная разводка

Для частного дома такая схема отопления считается самой эффективной. Однако стоит учесть тот факт, что затраты поначалу будут немалыми, ведь потребуется провести разводку двух труб, для осуществления подачи и отвода горячей воды. Но все равно такая схема имеет определенные преимущества перед однотрубной:

• теплоноситель равномерно распределяется по всему помещению;
• можно контролировать и регулировать определенный режим температуры в каждой комнате;
• осуществление ремонта любого элемента системы отопления возможно без ее отключения;
• топлива расходуется очень мало.

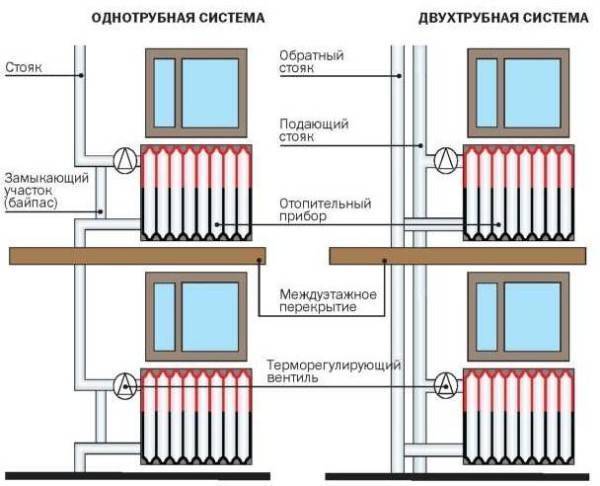

Преимущества и недостатки однотрубной и двухтрубной систем отопления

Главное отличие двух схем отопления состоит в том, что двухтрубная система подключения более эффективна в работе благодаря параллельному расположению двух труб, одна из которых подает нагретый теплоноситель в радиатор, а другая – отводит остывшую жидкость.

Схема однотрубной системы представляет собой разводку последовательного типа, в связи с чем первый подключенный радиатор получает максимальное количество тепловой энергии, а каждый последующий нагревается все слабее.

Однако эффективность – важный, но не единственный критерий, на который нужно опираться, решая выбрать ту или иную схему. Рассмотрим все плюсы и минусы обоих вариантов.

Однотрубная система отопления

• простота проектировки и монтажа;
• экономия материалов в связи с установкой только одной магистрали;
• естественная циркуляция теплоносителя, возможная благодаря высокому давлению.

• сложный расчет тепловых и гидравлических параметров сети;
• проблематичность устранения допущенных при проектировке ошибок;
• все элементы сети взаимозависимы, при неисправности одного участка сети перестает работать весь контур;
• количество радиаторов на одном стояке ограничено;
• регулировка поступления теплоносителя в отдельную батарею невозможна;
• высокий коэффициент теплопотерь.

Двухтрубная отопительная система

• возможность установки терморегулятора на каждый радиатор;
• независимость работы элементов сети;
• возможность врезки дополнительных батарей в уже собранную линию;
• простота устранения ошибок, допущенных на стадии проектирования;
• для увеличения объема теплоносителя в обогревательных приборах не нужно добавлять дополнительные секции;
• отсутствие ограничений протяженности контура по длине;
• теплоноситель с нужной температурой подается по всему кольцу трубопровода независимо от параметров нагрева.

• сложная схема подключения по сравнению с однотрубной;
• больший расход на материалы;
• монтаж требует больших затрат времени и труда.

Таким образом, двухтрубная система отопления во всем отношениях более предпочтительна. Почему же хозяева квартир и домов отказывают от нее в пользу однотрубной схемы? Скорее всего, это связано с дороговизной установки и большим расходом материалов, необходимых для прокладки сразу двух магистралей. Однако следует учесть тот факт, что двухтрубная система предполагает использование трубы меньшего диаметра, которые стоят дешевле, поэтому общая стоимость обустройства двухтрубного варианта будет не намного больше, чем однотрубного.

Владельцам квартир в новостройках повезло: в новых домах, в отличие от жилых зданий советской застройки, все чаще используется более эффективная двухтрубная система отопления.

Схемы разводки труб

Для частных домов характерна однотрубная и двухтрубная разводка. В чем их отличие?

Однотрубная разводка

Является самым экономным вариантом. Благодаря схеме должно получиться следующее:

• По низу пола от котла отопления проводится труба, проходящая через все помещение и возвращающаяся обратно к котлу.
• Поверх трубы устанавливают радиаторы, а соединение осуществляется по нижним патрубкам. Одновременно с этим из трубы внутрь отопительного прибора происходит поступление горячей воды, которая полностью его заполняет. Отдавшая тепло часть теплоносителя начинает опускаться вниз и выходит через второй патрубок, опять поступая в трубу.

В результате происходит поэтапное соединение радиаторов с нижним подключением батарей

В этом случае стоит обратить внимание на один негативный момент, влияющий на эффективность отдачи тепла. В результате такого последовательного соединения однотрубной разводки происходит постепенное уменьшение температуры теплоносителя в каждом последующем элементе отопления. Из-за этого последняя комната будет самой холодной

Из-за этого последняя комната будет самой холодной.

Решается эта проблема двумя способами:

• в систему подключают циркуляционный насос, который равномерно распределяет горячую воду по всем приборам отопления;
• в последней комнате можно нарастить радиаторы, в результате увеличится площадь тепловой отдачи.

Эта схема имеет такие преимущества, как:

• простота подключения;
• высокая гидродинамическая устойчивость;
• небольшие расходы на оборудование и материалы;
• можно использовать различные виды теплоносителя.

Двухтрубная разводка

Для частного дома такая схема отопления считается самой эффективной. Однако стоит учесть тот факт, что затраты поначалу будут немалыми, ведь потребуется провести разводку двух труб, для осуществления подачи и отвода горячей воды. Но все равно такая схема имеет определенные преимущества перед однотрубной:

• теплоноситель равномерно распределяется по всему помещению;
• можно контролировать и регулировать определенный режим температуры в каждой комнате;
• осуществление ремонта любого элемента системы отопления возможно без ее отключения;
• топлива расходуется очень мало.

Процесс сборки радиатора

1. Очистить резьбу в отверстиях радиатора. Проверить на свинчиваемость футорки, заглушку, кран Маевского.

2. У каждой футорки, заглушки, крана Маевского удалить имеющиеся в составе резиновые прокладки. Вместо них целесообразно использовать паковку льном (прокладки при перекосе, перетяжке могут привести к протечкам).

3. Сплести из пряди льна косичку или жгут длиной 30-40 см диаметром приблизительно 1 мм.
4. Намотать косичку из льна на то место футорки, где находилась прокладка (сформовать подобие прокладки из льна). Косичку наматывать по часовой стрелке для футорки с правой резьбой и против часовой — для левой резьбы. Направление намотки — от торца футорки по направлению к резьбе. Лен должен полностью заполнить все пространство от торца футорки до резьбы (резьбовую проточку).
5. Пальцами уплотнить намотанную косичку (сформовать аккуратное кольцо), смазать Унипаком.
6. Завинтить от руки детали в соответствующие отверстия радиатора, затем докрутить накидным ключом до упора. Прокладка из льна должна уплотниться и полностью заполнить все пространство между торцами детали и радиатора.
7. Очистить салфеткой место установки от излишков пасты.

Важно! На саму резьбу футорок лен не наматывать! Лен выполняет функцию прокладки между футоркой и торцом батареи. Не использовать силикон для смазки льна

Силикон не дает льну разбухать в воде и герметизировать соединение.
