Конструктивные особенности и сфера применения нулевой шины

Нулевые шины в щитке лучше делать по две!

28 Янв 2018 Сборка щитов

Всем привет, сегодня статья по практическому опыту сборки электрощитов от опытного электрика-практика Сергей Панагушина из г. Ижевска. Речь пойдёт о таком нюансе как установка нулевых шинок в щите, Сергей расскажет как лучше делать так, что бы контакт шинки с проводами был наилучшим.

Если вам не трудно- проголосуйте за эту статью Сергея тут- https://vk.com/wall-125051812_548

Просто поставьте лайк.

Итак, слово Сергею:

Здравствуй дорогой читатель! В сегодняшней статье хотел бы поделится парой хитростей которые можно применить при установке автоматов и нулевых шин в щитке.

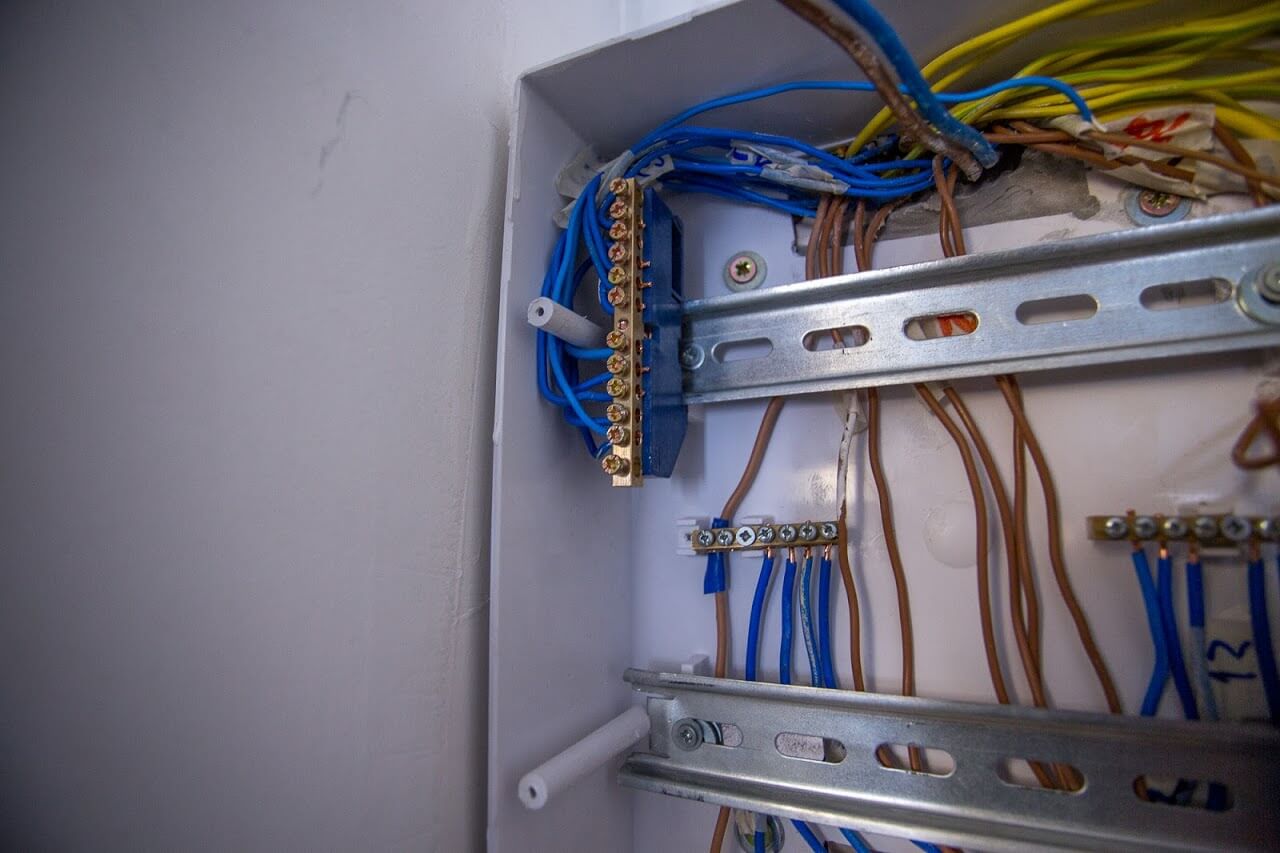

Итак: шины лучше всего устанавливать не по одной, а по две штуки, так как это показано на фото.

Для чего же это делается? Все очень просто: при такой установке площадь контакта увеличивается и соединение у нас дублируется и если под одним винтом контакт ослабнет, то есть второй контакт и нагреваться такое место контакта не будет, что уменьшает риск выхода из строя системы электрического снабжения.

При установке соединительных шин на автоматические выключатели изолированную часть можно обмотать изоляционной лентой вместо применения торцевых заглушек. На фото это видно.

Много изоляционной ленты мотать не надо, достаточно 1.5-2 оборота сделать, если сделать больше то шина в клеммы автомата будет заходить не полностью что может так же сказаться пагубно на работе системы электрического снабжения. Делается это для того, что бы не устроить аварию если в щитке придется производить работы с частично снятым напряжением.

P.S. Изоляционную ленту так же иногда применяю как сигнализатор нагрева шин. Например в щитовой, наматываем на шину изоляционную ленту и периодически при снятии показаний в эл.щитовой смотрим на состояние изоляционной ленты

Если она начинает скукоживаться, то это говорит о том что, в этом месте идет нагрев и нужно разбираться… Спасибо за внимание!

Видео от Сергея Панагушина:

Сборка 1-фазного щит: Вместо УЗО- дифавтомат. 4 дифа на 4 группы.

Очумелые ручки: “гребёнка” из провода:

Очумелые ручки: Переборка нулевой шины:

Нулевая шина: разновидности, для чего нужна

Как известно, система электропитания конечного потребителя строится по схемам, рекомендованным Правилами устройства электроустановок (ПУЭ). На объект подводится силовой кабель, дальнейшая разводка происходит в распределительном щитке.

Для удобства монтажа и упорядочения линий электропитания, вводы с разными значениями объединяются в контактные группы.

Шина с фазой, нулевая шина — это контактная колодка, в которой присутствует возможность надежного подключения нескольких проводников для питания электроустановок.

Требования, предъявляемые к нулевой шине

Для групповой сети, шина должна быть единым проводником, без возможности коммутации между ее частями.
Сопротивление должно быть одинаковым по всей длине.
В пределах одной групповой линии, допускается объединение проводников PE (защитное заземление) и N (рабочий нуль).При этом после разделения ввода PEN на шины PE и N, конечные потребители подключаются на разные шины.Важно! Использование одной шины для подключения рабочего нуля и заземления, запрещено! Это принципиальный вопрос, необходимо понимать разницу между разделением и объединением PE и N.С момента разделения, линии заземления и нуля могут быть проложены в одном силовом кабеле, но проводники должны быть изолированы.
Вне зависимости от способа подключения (трехфазное или однофазное), сечение нулевого проводника должно соответствовать сечению любого из фазных проводников. То же требование предъявляется к сечению самой шины.
Сечение соединительных проводов от шины до конечной электроустановки, не может быть выше, чем сечение входного силового провода.
Если шина представляет собой конструкцию с отверстиями для подключения проводников, действительным сечением считаются геометрические параметры в самой тонкой части.

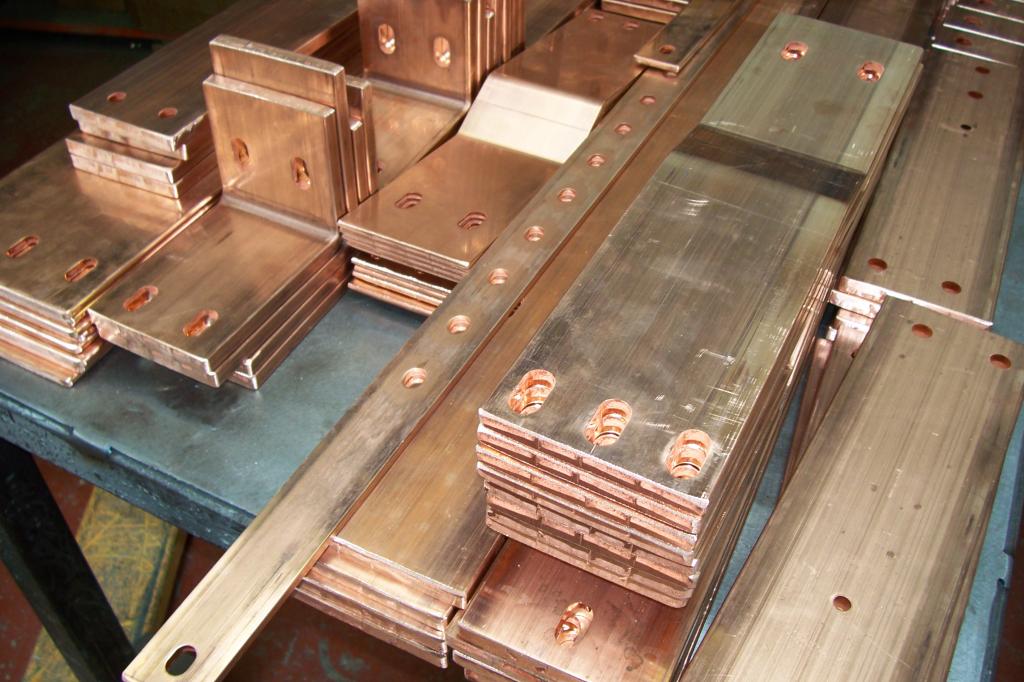

Требований по обязательному изготовлению нулевой рабочей шины из определенного металла не существует. Однако на практике, применяется медь или латунь

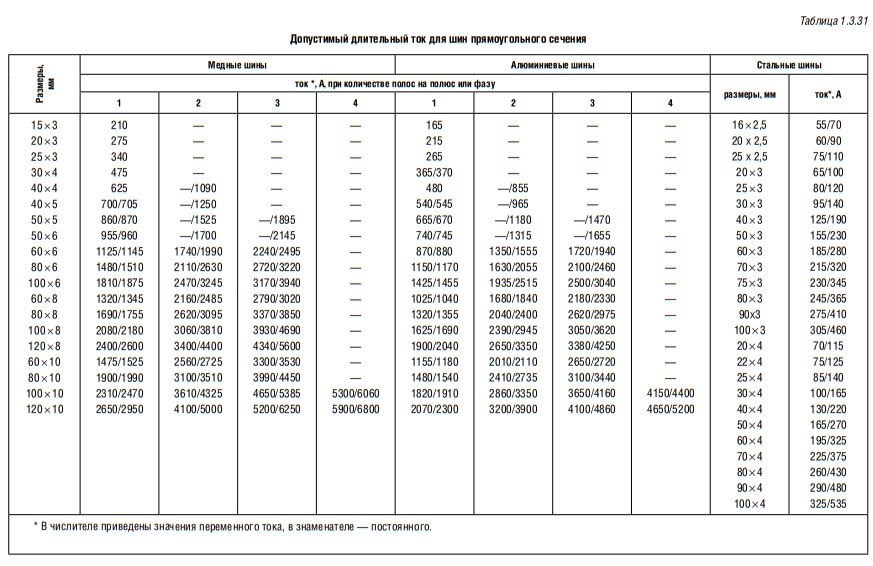

При расчете сечения алюминиевых шин, по отношению к медным, применяется коэффициент 1.52.

Однако на практике, применяется медь или латунь. При расчете сечения алюминиевых шин, по отношению к медным, применяется коэффициент 1.52.

Для удобства рассмотрим однофазную схему, которая применяется в большинстве квартир многоэтажных домов. Две основные линии: фаза и нуль, присутствуют всегда. Они заводятся в прибор учета (счетчик электроэнергии), а на выходе становятся доступными для дальнейшей разводки. В зависимости от применяемой системы, может быть установлена либо только нулевая шина, либо нулевая и заземляющая.

Схемы заземления частных домов своими руками: 380 В и 220 В

При монтаже контуров заземления значительной разницы между схемой частного дома на 3 фазы (380 вольт) и однофазной (220 вольт) нет. А вот в разводке кабелей она присутствует. Разберемся, в чем она заключается.

Правильно выполненный ввод в дом. Именно так он должен выглядеть в идеале

При однофазной сети для питания электроприборов используется трехжильный кабель (фаза, ноль и земля). Трехфазная сеть требует пятижильного электропровода (та же земля и ноль, но фазы три)

Особое внимание нужно обратить на расключение – заземление не должно соприкасаться с нулем

Рассмотрим ситуацию. С подстанции приходит 4 жилы (ноль и 3 фазы), заведенные в распределительный щит. Обустроив правильное заземление на участке, заводим его в щиток и «сажаем» на отдельную шину. Фазные и нулевая жила проходят через всю автоматику (УЗО), после чего идут к электроприборам. От заземляющей шины жила идет непосредственно на розетки и оборудование. Если нулевой контакт заземлить, устройства защитного отключения будут срабатывать без причины, а такой монтаж электропроводки в доме совершенно ни к чему.

Схема заземления на даче своими руками несложна, но требует внимательного и аккуратного подхода при выполнении. Несложно выполнить ее только для одного котла или иного электроприбора. Ниже мы обязательно на этом остановимся.

Корпус газового котла, как и металлические трубы, требуют качественного заземления во избежание возникновения искры

Что такое контур заземления в частном доме: определение и устройство

Контуром заземления называют конструкцию из штырей и шин, находящуюся в грунте, обеспечивающую отвод тока при необходимости. Однако не любой грунт подойдет для устройства заземлителя. Удачным для этого считают торф, суглинок или глинистую почву, а вот камень или скала не подходят.

Контур готов. Остается проложить шину до стены дома

Контур заземления располагают на расстоянии 1÷10 м от здания. Для этого прокапывается траншея, заканчивающаяся треугольником. Оптимальными размерами являются длины сторон 3 м. По углам равностороннего треугольника вбиваются штыри-электроды, соединяемые стальной шиной или уголком при помощи сварки. От вершины треугольника шина идет к дому. Подробно мы рассмотрим алгоритм действий в пошаговой инструкции ниже.

Разобравшись, что является заземляющим контуром можно переходить к расчетам материала и размеров.

Расчет заземления для частного дома: формулы и примеры

Правила устройства электроустановок (ПУЭ) и ГОСТ устанавливают точные рамки, сколько Ом должно быть заземление. Для 220 В – это 8 Ом, для 380 – 4 Ом. Но не стоит забывать, что для общего результата учитывается и сопротивление грунта, в котором устраивается заземляющий контур. Эти сведения можно узнать из таблицы.

Вид грунтаМаксимальное сопротивление, ОмМинимальное сопротивление, Ом
Глинозем6555
Гумус5545
Лёсовые отложения2515
Песчаник, залегание грунтовой воды глубже 5 м1000 —
Песчаник, грунтовые воды не глубже 5 м500 —
Песчано-глинистая почва160140
Суглинок6555
Торфяник2515
Чернозём5545

Зная данные можно использовать формулу:

Формула расчета сопротивления стержня

где:

  • Ro – сопротивление стержня, Ом;
  • L – длина электрода, м;
  • d – диаметр электрода, м;
  • T – расстояние от середины электрода до поверхности, м;
  • Рэкв – сопротивление грунта, Ом;
  • Т – расстояние от верха стержня до поверхности, м;
  • ln – расстояние между штырями, м.

Но пользоваться такой формулой сложно. Для простоты предлагаем воспользоваться онлайн-калькулятором, в который нужно только внести данные в соответствующие поля и нажать кнопку рассчитать. Это исключит возможность ошибки в вычислениях.

Для расчета количества штырей воспользуемся формулой

Формула расчета количества стержней в контуре

где Rn – нормируемое сопротивление для заземляющего устройства, а ψ – климатический коэффициент сопротивления грунта. В России за него принимают 1.7.

Рассмотрим пример заземления для частного дома, стоящего на черноземе. Если контур выполняется из стальной трубы, длиной 160 см и диаметром – 32 см. Подставив данные в формулу получим no = 25.63 х 1.7/4 = 10.89. Округлив результат в большую сторону, получается нужное количество заземлителей – 11.

Составляющие распределительного устройства

Как правило, для распределительных электрощитков для напряжения 220 В и эксплуатации их в дачных домах небольшой площади используются следующие элементы:

  • (Устройство защитного отключения)
  • Нулевая шина
  • Заземляющая шина
  • Автоматы:
    1. Вводной – 30-60 А
  • Автоматы для группы розеток, рассчитанных под сильноточные электроприборы – 25 А
  • Автоматы для группы розеток, рассчитанных под слаботочные бытовые устройства и приборы средней мощности – 16 А
  • Автоматы для осветительных приборов – 10 А.

Как видно из этого списка, перед расчетом количества модулей распределительного щита следует выяснить, сколько групп энергопотребителей находится на объекте, и какова суммарная потребляемая мощность для каждой группы.

Правила установки

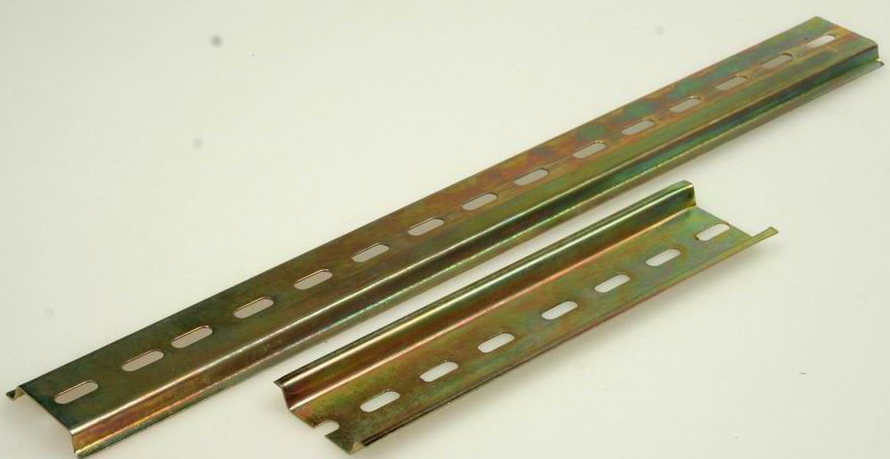

Монтаж НШ возможен как на специальную рейку, так и в электрический щиток. Предусмотрены варианты установки как закрытым, так и открытым способом. Открытый способ прекрасно подходит для шкафа, который будет закрытым для доступа посторонних лиц. Закрытый вариант используется в ситуациях, когда применяется оборудование, подключаемое к очень важным элементам. В качестве примера можно привести розетку силового типа для различного электрического инструмента.

На видео ниже наглядно показывается, как установить НШ на DIN-рейку и как ее можно надежнее зафиксировать:

Вот мы и рассмотрели устройство и назначение нулевой шины. Надеемся, информация была для вас полезной и интересной!

Источник samelectrik.ru

Электрический щиток в частном доме, на даче, в квартире выполняет двойную функцию: обеспечивает ввод и распределение электричества и создает безопасные условия эксплуатации. Если есть желание разобраться в не самом простом вопросе, можно собрать электрощиток своими руками. Вводной автомат и счетчик должны ставить представители электроснабжающей организации, а вот дальше, после счетчика, собирать схему можете сами (хотя они не любят терять деньги). Правда перед вводом в эксплуатацию дома вам нужно будет их пригласить, чтобы они присутствовали при пуске, все проверили и измерили контур заземления. Все это — платные услуги, но стоят они намного меньше, чем полная сборка щитка. Если делать все правильно и по нормам, самостоятельно получится даже лучше: для себя ведь делаете.

Преимущества установки нулевой планки в распределительном шкафу

Не все понимают важность подобного монтажа, считая, что если в щитке необходимо объединить всего 3-4 жилы, это можно сделать при помощи обычной скрутки. На это можно ответить, что достаточно такой коммутации оказаться под хорошей нагрузкой, и уже через 20-30 минут изоляция начнет разогреваться, после чего вспыхнет

Стоит разобрать, какие преимущества дает установка нулевой шины в щитке:

  1. Наличие множества точек, к которым можно подключить провода нейтрали.
  2. Обеспечение легкого доступа для возможности обслуживания при ревизии электрических силовых шкафов.
  3. Повышение эффективности работы элементов защитной автоматики за счет отсутствия нагрева.

Выбор места для монтажа ГЗШ

На столбе воздушной линии

Если на участке подводки питающей линии к основному ВРУ, расположенному на обслуживаемом объекте, имеется дополнительное вводное устройство (на столбе, например), то ГЗШ может монтироваться непосредственно на нём.

Требования действующих нормативов (того же ПУЭ, например), обязывают соединять смонтированную на столбе заземляющую шину с основной распределительной планкой, располагаемой во внутреннем вводном устройстве.

Также не следует забывать об организации повторного заземления PEN проводника на столбе посредством выделения из него отдельной шины заземления PE. Последнее означает, что указанный конструктивный элемент должен электрически соединяться с ещё одним заземляющим контуром, обустраиваемым непосредственно под опорой.

В шкафу ВРУ

Шкаф со смонтированной в нём главной шиной может размещаться непосредственно на фасаде дома в заранее предусмотренном для этого месте. На объектах производственного назначения и в зданиях различных организаций установка ВРУ, как правило, предполагает использование для этих целей специальной щитовой комнаты.

При наружном (уличном) расположении распределительного устройства корпус шкафа должен иметь индекс IP, соответствующий условиям его эксплуатации.

Монтаж элементов конструкции, реализующих шину функционального (рабочего) заземления, предполагает целый набор специальных операций, при проведении которых необходимо учитывать следующие моменты:

  • для удобства монтажа главная шина фиксируется болтами на стальном корпусе шкафа;
  • при монтаже шина заземления должна соединяться с «нулевой» рейкой посредством стальной (медной) перемычки;
  • её размеры должны быть сравнимы с сечением защитного и нулевого рабочих проводников;
  • их размещение относительно друг друга никак не оговаривается действующими нормативами.

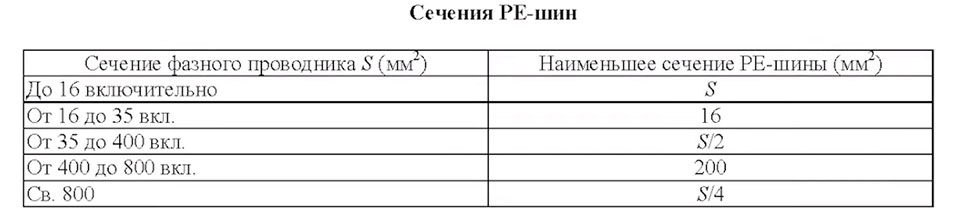

Сечение заземляющей пластины РЕ должно быть не менее 10 мм2 (в том случае, когда она изготовлена из меди). Для стального проводника это значение не может быть менее75 мм2.

Установка вне шкафа

Вне шкафа планка главной шины заземления должна устанавливаться в местах, защищённых от постороннего доступа и вмешательства.

Она фиксируется в границах твёрдой плоской поверхности на изоляторах из достаточно прочного материала. В качестве примера открытого размещения ГЗШ рассмотрим монтаж типовой пластины на19 дюймов торговой марки «TLK».

Широко распространенные в электротехнике заземляющие шины TLK-ERH-CU – это сертифицированный продукт от «TLK», соответствующий всем оговоренным ранее требованиям. При их изготовлении на медную рейку с типоразмером 19 дюймов (19”) размещают от 14-ти до 18-ти крепёжных болтов для подключения подводящих проводников.

Дополнительная информация. Используемый для размещения 19-дюймовой рейки шкаф имеет соответствующее обозначение – «№19».

Ещё одним вариантом обустройства шины заземления является использование для этих целей специальных DIN реек, относящихся в категории типовых электротехнических изделий, объединяемых в одном шкафу.

Согласно действующим стандартам (ГОСТ, в частности) комплект из таких DIN реек может предназначаться и для других целей (они могут использоваться в качестве планок для подключения фазных и нулевых проводников).

Выбор места для монтажа ГЗШ

На столбе воздушной линии

Если на участке подводки питающей линии к основному ВРУ, расположенному на обслуживаемом объекте, имеется дополнительное вводное устройство (на столбе, например), то ГЗШ может монтироваться непосредственно на нём.

Требования действующих нормативов (того же ПУЭ, например), обязывают соединять смонтированную на столбе заземляющую шину с основной распределительной планкой, располагаемой во внутреннем вводном устройстве.

Также не следует забывать об организации повторного заземления PEN проводника на столбе посредством выделения из него отдельной шины заземления PE. Последнее означает, что указанный конструктивный элемент должен электрически соединяться с ещё одним заземляющим контуром, обустраиваемым непосредственно под опорой.

В шкафу ВРУ

Шкаф со смонтированной в нём главной шиной может размещаться непосредственно на фасаде дома в заранее предусмотренном для этого месте. На объектах производственного назначения и в зданиях различных организаций установка ВРУ, как правило, предполагает использование для этих целей специальной щитовой комнаты.

При наружном (уличном) расположении распределительного устройства корпус шкафа должен иметь индекс IP, соответствующий условиям его эксплуатации.

Монтаж элементов конструкции, реализующих шину функционального (рабочего) заземления, предполагает целый набор специальных операций, при проведении которых необходимо учитывать следующие моменты:

  • для удобства монтажа главная шина фиксируется болтами на стальном корпусе шкафа;
  • при монтаже шина заземления должна соединяться с «нулевой» рейкой посредством стальной (медной) перемычки;
  • её размеры должны быть сравнимы с сечением защитного и нулевого рабочих проводников;
  • их размещение относительно друг друга никак не оговаривается действующими нормативами.

Сечение заземляющей пластины РЕ должно быть не менее 10 мм2 (в том случае, когда она изготовлена из меди). Для стального проводника это значение не может быть менее75 мм2.

Установка вне шкафа

Вне шкафа планка главной шины заземления должна устанавливаться в местах, защищённых от постороннего доступа и вмешательства.

Она фиксируется в границах твёрдой плоской поверхности на изоляторах из достаточно прочного материала. В качестве примера открытого размещения ГЗШ рассмотрим монтаж типовой пластины на19 дюймов торговой марки «TLK».

Широко распространенные в электротехнике заземляющие шины TLK-ERH-CU – это сертифицированный продукт от «TLK», соответствующий всем оговоренным ранее требованиям. При их изготовлении на медную рейку с типоразмером 19 дюймов (19”) размещают от 14-ти до 18-ти крепёжных болтов для подключения подводящих проводников.

Дополнительная информация. Используемый для размещения 19-дюймовой рейки шкаф имеет соответствующее обозначение – «№19».

Ещё одним вариантом обустройства шины заземления является использование для этих целей специальных DIN реек, относящихся в категории типовых электротехнических изделий, объединяемых в одном шкафу.

Согласно действующим стандартам (ГОСТ, в частности) комплект из таких DIN реек может предназначаться и для других целей (они могут использоваться в качестве планок для подключения фазных и нулевых проводников).

Для чего нужна нулевая шина в щитке, разновидности и особенности применения в доме

С целью безопасности и удобства монтажа линий электропитания, применяются вводы с отличительными значениями, которые объединяются в общие контактные группы. Нулевая шина — контактная колодка, для безопасного подключения одновременно несколько проводников для дальнейшего питания электроустановок.

Требования безопасности ПУЭ

Система электропитания в идеале составляется по схемам, которые рекомендованы правилами устройства электроустановок (ПУЭ). В жилое помещение или на отдельный объект подключается силовой кабель, а уже последующая его разводка внутри здания обеспечивается с помощью распределительного щитка.

Для удобства такой разводки и применяется нулевая шина. Проще говоря, такое устройство представляет собой усиленный проводник в контактной зоне по открытому типу. К нему подключаются нулевые проводники при помощи винтовых соединителей.

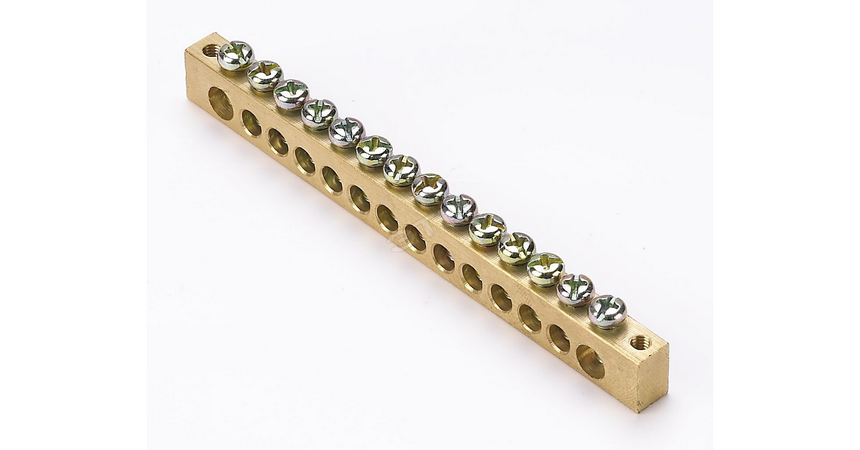

Распространенная конструкция шины — брусок прямоугольной формы, произведенный из прочного металла с характерной проводимостью: латунь, сплавы с медью.

Шина нулевая в корпусе щитка: конструктивные особенности

Конструкция нулевой шины:

  1. Токопроводящая жила из прочного металла.
  2. Пластиковое основание, которое в дальнейшем при монтаже устройства применяется для крепления на ДИН плоскость.

В свою очередь, устройство имеет отверстия, а также зажимные болты, которые применяются с целью закрепления используемых проводников. Такие отверстия и болтики применяются для безопасной разводки проводов нейтрали. Внешне шины отличительны по длине, способу монтажа и количеству отверстий для установки.

Для упрощения сервисного обслуживания и выполнения качественных работ по соединению токопроводящих жил, применяются медные или латунные металлы.

Такие сплавы продлевают срок эксплуатации устройства, обеспечивают бесперебойную работу всей системы. Есть шины в корпусе и без корпуса, однако токопроводящие элементы любых типов устройств схожи.

Для правильной работы устройства и обеспечения дифференциальной защиты потребуется правильное подключение устройств с разделением проводников NPE в щите. Если щит металлический, дополнительно используется нулевой провод от корпуса с изоляцией.

Целевое назначение: для чего нужна

Основная цель использования такого устройства – удобство дальнейшей разводки по помещению, а также гарантия безопасности в ходе эксплуатации силовых токопроводящих жил.

Область применения — сети с напряжением максимум 400 вольт (постоянного и переменного тока).

Преимущество использования:

  1. Организация нескольких областей для присоединения нагрузок от общего ввода к проводнику нуля.
  2. Обустройство заземления видимого типа (устройство с прозрачной крышкой), который поможет прикрыть клеммник.
  3. Улучшение и оперативное подключение нескольких сетей (один узел допускает ввод до 40-ка проводников с 3-мм сечением).
  4. Неразрывная электроцепь на месте с заземлением (также до нагрузки).
  5. Разделение проводников на защитное и рабочее заземление.

Грамотное и профессиональное разделение электропроводки в доме или офисе с множеством электроточек невозможно обеспечить без применения такого простого устройства.

Правила монтажа

В зависимости от выбранного типа устройства, монтаж осуществляется несколькими методами:

  1. Крепление на DIN-рейку. (через изоляторы либо непосредственно в элетрощиток).
  2. Монтаж через угловые изоляторы.
  3. Крепление в электрощитке.

Осуществление монтажа допустимо открытым либо закрытым способом:

  1. Открытый применяется в том случае, если есть шкаф, куда доступ посторонним будет ограничен. Монтаж осуществляется с видимой клеммной колодкой.
  2. Закрытый вариант монтажа применяется в том случае, если оборудование подключается к особо важным системам, к примеру, к силовой розетке электроустановок.

После любого варианта монтажа (открытого или закрытого) не должно быть доступа к токоведущим жилам, поскольку в генерирующей установке ноль глухо заземлен, а прикосновение к точке подключения смертельно опасно

При выборе шин стоит обратить внимание на производителя и цену устройства. Так, дешевые китайские шины при эксплуатации или даже в начале монтажа могут просто лопнуть. Шина нулевая является важнейшим конструкционным элементом сборных шин

Применяется она для подключения проводников заземления и нуля. Этот элемент применяется при обеспечении электросетей как переменного, так и постоянного тока

Шина нулевая является важнейшим конструкционным элементом сборных шин. Применяется она для подключения проводников заземления и нуля. Этот элемент применяется при обеспечении электросетей как переменного, так и постоянного тока.

Нулевая шина: виды и применение

Нулевая шина – это один из элементов конструкции систем сборных шин, который используется для подключения проводов заземления и нулевых проводников. Сфера использования данного изделия – электрические сети с переменным и постоянным током. Напряжения в сетях может достигать 400В. Сегодня при монтаже электрощита специальные нулевые шины крайне необходимы и не имеют аналогов

О том, в чем, собственно, заключается важность данных аксессуаров для электрощитов, мы расскажем в нашей статье

Подробно и внимательно рассматривая конструкцию нулевой шины становится очевидным, что по сути она состоит из ТПЖ и пластикового основания, при помощи которого осуществляется монтаж на дин-рейку.

Токопроводящая жила оснащена специальными отверстиями, а также зажимными болтами, что служит для прочного закрепления проводников внутри конструкции. Кроме того, такие особенности позволяют аккуратно и с наибольшей безопасностью развести нулевые проводники.

Нулевые шины на современном рынке электротехнической продукции представлены в большом разнообразии. Так, все изделия отличаются друг от друга методом крепления, числом отверстий для монтажа, а также длиной.

Нулевая шина – это цельный токопроводящий медный или латунный элемент, обеспечивающий качественное соединение. Количество зажимов, идущих от нулевых проводников, может быть абсолютно различным. Данное изделие имеет корпус или же монтируется в изолятор.

Использование такого, на первый взгляд незначительного элемента, как нулевая шина, позволяет решить ряд очень серьезных задач. К таковым относятся:

  • возможность создания сразу некоторого числа точек для подсоединения нагрузок, которые имеют направление «общий ввод – нулевой проводник»;
  • возможность сделать заземление видимым за счет прозрачной крышки, закрывающей клеммы;
  • повышение эффективности защитных автоматов;
  • гарантия неразрывности электроцепи на отрезке «заземление – конкретная нагрузка»;
  • возможность разделения проводов в системе.

На сегодняшний день действуют строгие требования в отношении выбора нулевых шин. Самым важным правилом является исключение превышения сечения проводника относительно величины в главной заземляющей шине.

Нулевая шина может устанавливаться на дин-рейку и внутрь электрощита. Возможна и открытая, и закрытая установка. Первый вариант является самым оптимальным для закрытого электрического шкафа, а второй – для оборудования, присоединяемого к наиболее важным элементам. Пример: силовая розетка для различных электроинструментов.

Торговая сеть «Планета Электрика» имеет в своем ассортименте большой выбор аксессуаров для электромонтажа, в том числе компоненты систем сборных шин. Нулевые шины , представленные в наших торгово-выставочных залах, выпускаются такими производителями, как IEK, Schneider Electric, TDM ELECTRIC и др.

Источник

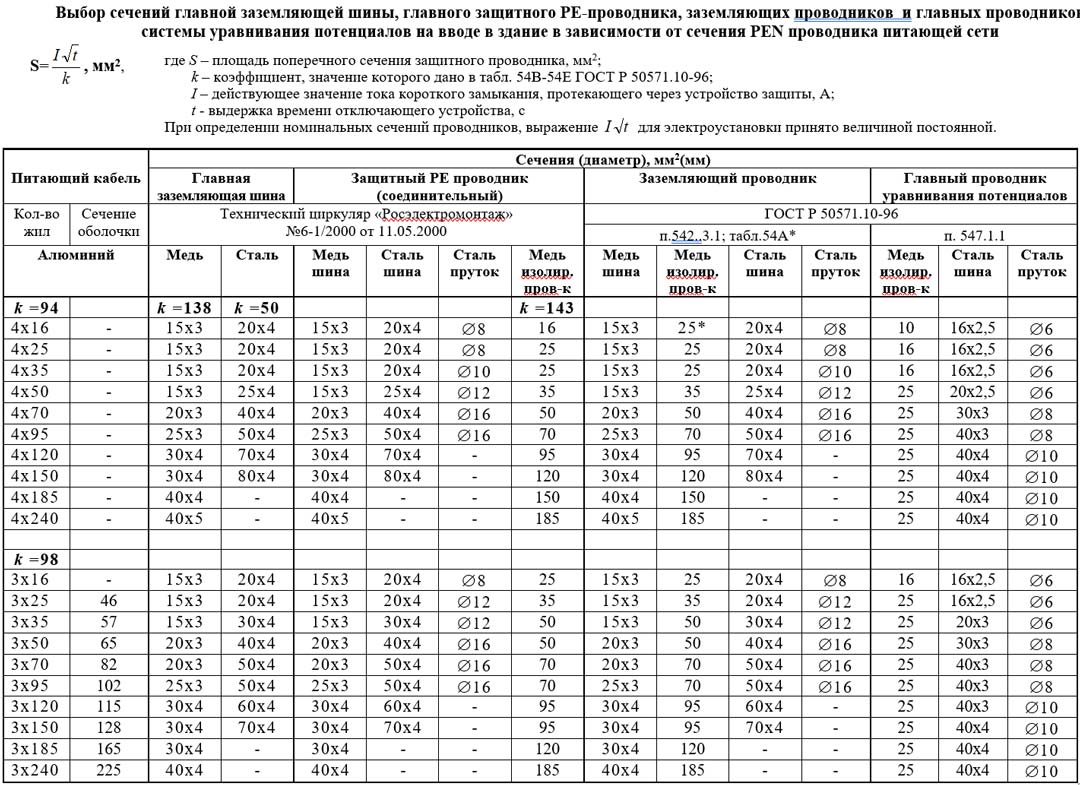

Подбор сечения ГЗШ

Опять обратимся к документам. ПУЭ говорит, что шина установленная в щитовой, то есть там, где есть доступ только для специально обученного персонала может быть:

открытой – без каких-либо шкафов

должна предусматривать возможность индивидуального присоединения всех проводников

То есть, под один болт разрешается сажать не более одного проводника или наконечника.

Касательно размеров в ПУЭ сказано – сечение ГЗШ должно быть не менее сечения PEN проводника питающей линии.

В то же самое время циркуляр говорит немного иначе. Согласно ему, сечение ГЗШ выбирается по следующей таблице:

Как видите, здесь выбор делается не исходя из сечения PEN питающего кабеля, а в расчете на фазную жилу!

Все мы знаем, что Pen проводник может быть как равен фазному, так и иметь меньший размер. Например, если у вас кабель от 35мм2 и более, то вы имеете полное право для PEN взять сечение в половину меньше фазного.

Хотя чаще всего питающий кабель от подстанции приходит с одинаковыми жилами (4*120мм2, 4*150мм2).

Получается, что если у вас кабель слишком толстый, то по вышеприведенной таблице вовсе не обязательно подбирать такую же большую медную шину ГЗШ. Главное, чтобы она была сечением в половину от фазной жилы.

Но на практике следует учитывать обе ситуации. То есть, делайте так, чтобы ваша ГЗШ отвечала обоим условиям:

не менее сечения фазного проводника

и одновременно соответствовала PEN

В этом случае к вам никаких претензий относительно системы заземления и уравнивания потенциалов не будет.

Не всегда ясно, кто будет принимать готовый объект. Насколько он окажется компетентен в своей сфере. Если же делаете, что называется для себя, то выбирайте наиболее оптимальный и экономный вариант, не оглядываясь на возможных инспекторов.

При расчете сечения не забывайте про разницу материалов и марку кабеля.

Питающие вводные кабеля, как правило, выполнены из алюминия. А шину мы решили делать из меди!

Соответственно полезную площадь сечения алюминия, вам придется пересчитать на медь. Помогут в этом деле таблицы ПУЭ для допустимых длительных токов медных и алюминиевых проводов.

Смотрите пропускную способность алюминиевого кабеля и уже по этому току в аналогичной таблице подбираете сечение медной шины.

К примеру, если у вас вводной кабель АВБбШв 4*120мм2, то его PEN проводник имеет сечение 120мм2 и ток I=295А.

По меди это соответствует сечению жилы чуть более 70мм2.

Сообразно этому вам и следует подбирать медную шину ГЗШ. Стандартного размера 4*30мм будет более чем достаточно.

При этом конечно нужно учитывать толщину крепежного болта. Иначе высверлив под него отверстие, у вас может не остаться полезной площади для плотного прилегания наконечника.

В этом случае выбирайте шинку потоньше, но несколько большую по ширине.

Дополнительные размеры медных шин:

При желании сэкономить и выборе в качестве материала ГЗШ не меди, а стали, берите данные по токам из другой таблицы, относящейся к стальной полосе.

Здесь как понимаете, размеры уже будут существенно отличаться.

А вот уже готовая таблица для выбора сечения главной заземляющей шины для тех, кто не хочет ничего считать и желает сразу получить готовый результат.

Нулевая шина: устройство, назначение, характеристики

Нулевая шина необходима для того чтобы выполнить подключение заземляющих проводников (PE) и рабочих нулей (N). Область применения данной конструкции — сети постоянного или переменного тока с напряжением, достигающем 400 Вольт. На сегодняшний день представить сборку электрического щитка без применения специальных шин практически не возможно, поэтому в этой статье мы решили рассмотреть устройство и назначение нулевой шины.

Конструктивные особенности

При детальном рассмотрении конструкции, можно заметить, что она представляет собой токопроводящую жилу и основание, изготовленное из пластика, которое предназначено для установки на DIN рейку.

На фото внешний вид НШ:

Токопроводящая жила содержит в себе отверстия и зажимные болты, для фиксации проводников в ней, а также аккуратной и безопасной разводки внутри распределительного устройства проводников N. Различаются между собой НШ как способом монтажа (корпусом), так и количеством монтажных отверстий, соответственно длиной.

Для обеспечения качественного соединения, а также упрощения дальнейшего обслуживания, шина выполнена единым токопроводящим элементом достаточного размера из электротехнической меди или латуни. С различным количеством болтовых зажимов, к которым подводят нулевые (N) проводники.

Различают НШ в корпусе и шины заземления без корпуса, внешне токопроводящие элементы идентичны. Нулевую шину изготавливают в корпусе или устанавливают изолятор. Для правильного функционирования устройств дифференциальной защиты необходимо правильно произвести их подключение, а в распределительном щите разделить проводники N от PE. В случае металлического щита, это можно произвести только изолировав нулевой проводник от корпуса.

Подводя итог вышесказанному

Не стоит недооценивать важность монтажа нулевой шины, довольствуясь скрутками или болтовыми соединениями. Подобная планка – это элемент защиты, который дополняет автоматику, позволяя ей корректно работать и выполнять то, для чего она смонтирована, а именно обеспечивать безопасность эксплуатации электропроводки

Источник fb.ru

Источник fb.ru

Здравствуйте. Провожу электрику в частный дом. Щиток смонтирован на столбе около дома. Со столба приходит 2 провода: фаза и ноль на двухполюсной автомат. С него электрик пустил на счетчик, а также ноль у счетчика подключил проводом к земле на щите. Затем со счетчика вывел фазу на однополюсной автомат, а ноль на нулевую шину. И так же к этой шине подключил землю от щита. Т.е. он от щита землю подключил к нулю счетчика и нулевой шине. Скажите что он сделал? Он получается заземлил ноль? Если я хочу себе сделать землю, то мне теперь ее отдельно делать или можно к это подключится?

Источник samelectrik.ru

Всем привет, сегодня статья по практическому опыту сборки электрощитов от опытного электрика-практика Сергей Панагушина из г. Ижевска. Речь пойдёт о таком нюансе как установка нулевых шинок в щите, Сергей расскажет как лучше делать так, что бы контакт шинки с проводами был наилучшим.

Если вам не трудно- проголосуйте за эту статью Сергея тут- https://vk.com/wall-125051812_548

Просто поставьте лайк.

Итак, слово Сергею:

Здравствуй дорогой читатель! В сегодняшней статье хотел бы поделится парой хитростей которые можно применить при установке автоматов и нулевых шин в щитке.

Итак: шины лучше всего устанавливать не по одной, а по две штуки, так как это показано на фото.

Для чего же это делается? Все очень просто: при такой установке площадь контакта увеличивается и соединение у нас дублируется и если под одним винтом контакт ослабнет, то есть второй контакт и нагреваться такое место контакта не будет, что уменьшает риск выхода из строя системы электрического снабжения.

При установке соединительных шин на автоматические выключатели изолированную часть можно обмотать изоляционной лентой вместо применения торцевых заглушек. На фото это видно.

Много изоляционной ленты мотать не надо, достаточно 1.5-2 оборота сделать, если сделать больше то шина в клеммы автомата будет заходить не полностью что может так же сказаться пагубно на работе системы электрического снабжения. Делается это для того, что бы не устроить аварию если в щитке придется производить работы с частично снятым напряжением.

P.S. Изоляционную ленту так же иногда применяю как сигнализатор нагрева шин. Например в щитовой, наматываем на шину изоляционную ленту и периодически при снятии показаний в эл.щитовой смотрим на состояние изоляционной ленты

Если она начинает скукоживаться, то это говорит о том что, в этом месте идет нагрев и нужно разбираться… Спасибо за внимание!

Видео от Сергея Панагушина:

Сборка 1-фазного щит: Вместо УЗО- дифавтомат. 4 дифа на 4 группы.

Очумелые ручки: “гребёнка” из провода:

Очумелые ручки: Переборка нулевой шины:

Источник ceshka.ru

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
