Какое оборудование необходимо для обустройства скважин на воду

Площадка для бурения

Для размещения бурового оборудования нужно место. На «пустом» участке проблем с этим не будет, а вот если участок облагорожен, имеет специальные насаждения, деревья или строения, нужно подумать, как лучше разместить буровую машину.

Основные требования к технологической площадке таковы:

  • Свободная площадка с границами 4 × 12 метров;
  • Проезд шириной 3 м;
  • Наличие ворот приветствуется, но иногда оказывается проще демонтировать 1 — 2 секции забора;
  • Буровая мачта (высотой около 10 метров) не должна задевать провода ЛЭП и ветви деревьев;
  • Уклон участка — не более 15 градусов;
  • Расстояние до дома — не менее 3 м.

Место бурения определяется специалистом во время осмотра участка. А так как вы уже знаете требования к технологической площадке, то можете поделиться с ним своими соображениями. Удалось наладить «конструктивный диалог» — перед Вами адекватный подрядчик.

Какое оборудование нужно для обустройства конструкции ↑

Для обустройства артезианской скважины своими руками понадобятся:

  • водоподъемное оборудование;
  • оголовок;
  • гидробак;
  • дополнительное оборудование для контроля давления, уровня, расхода воды;
  • защита от промерзания: приямок, кессон или адаптер.

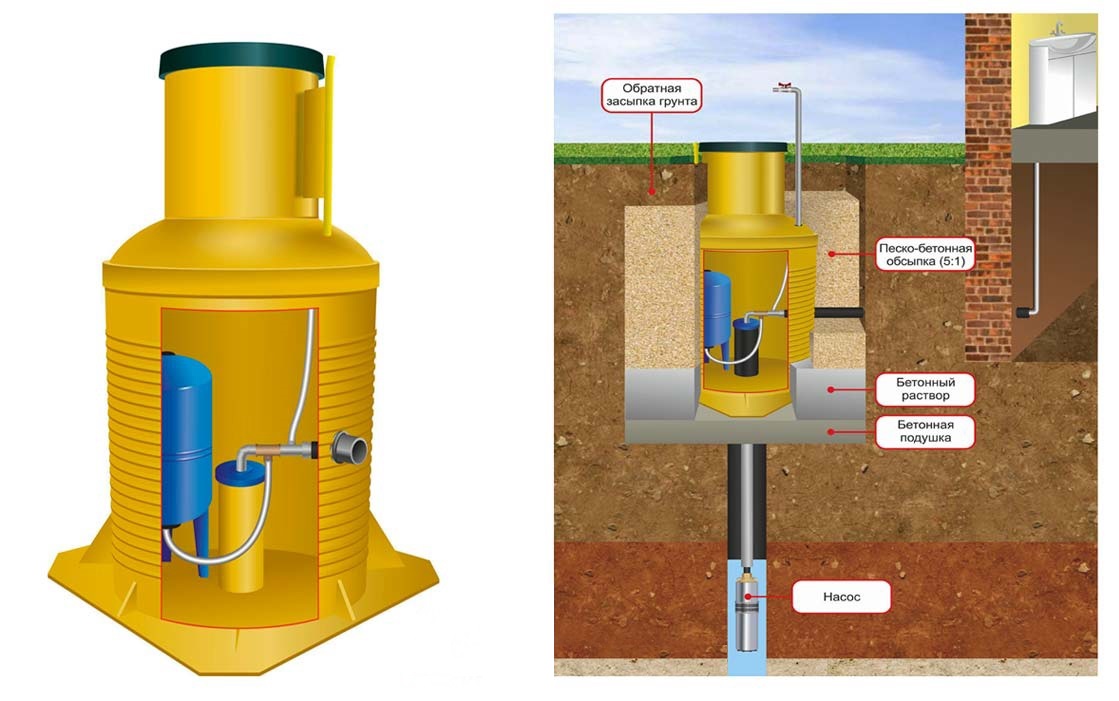

Схема конструкции кессона

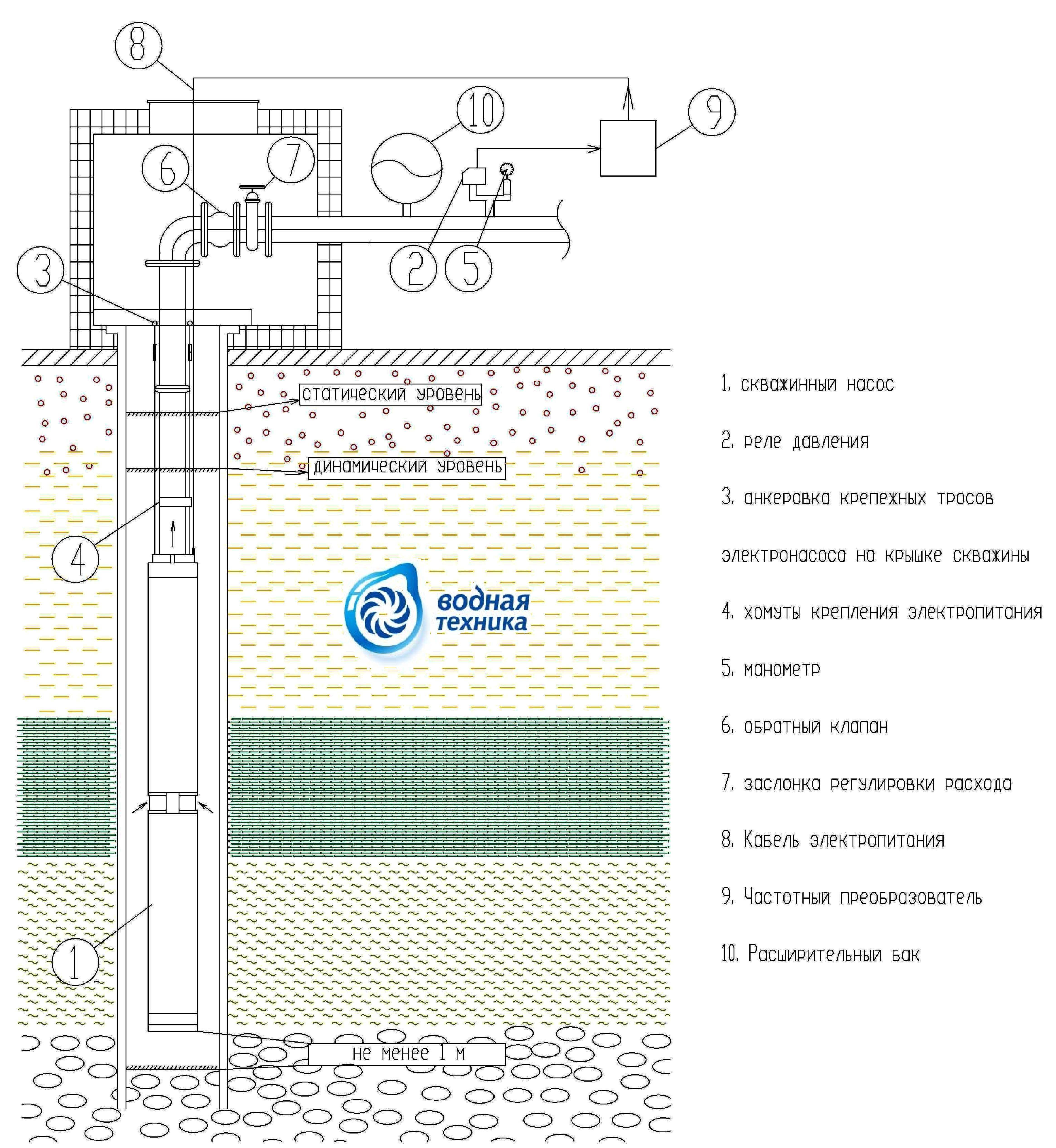

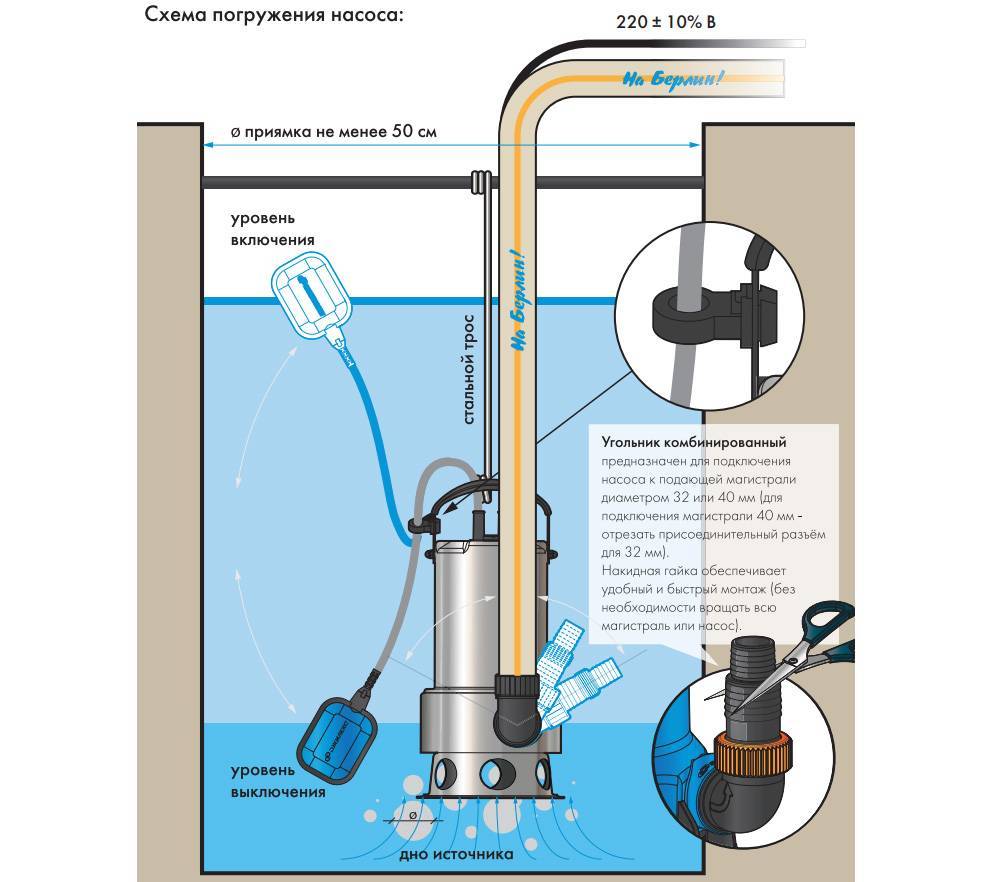

При покупке погружного насоса важно правильно рассчитать необходимую мощность. Модель подбирают по производительности и диаметру. На этом оборудовании нельзя экономить, т.к

от него зависит работоспособность всей системы водоснабжения участка

На этом оборудовании нельзя экономить, т.к. от него зависит работоспособность всей системы водоснабжения участка.

Наилучший вариант – модель в высокопрочном герметичном корпусе, оснащенная датчиками, фильтрующими узлами, автоматикой. Что касается торговых марок, то особого внимания заслуживает водоподъемное оборудование Grundfos.

Обычно погружной насос устанавливают на высоте примерно 1-1.5 м от дна гидротехнического сооружения, однако в артезианской скважине он может быть расположен гораздо выше, т.к. напорные воды поднимаются над горизонтом.

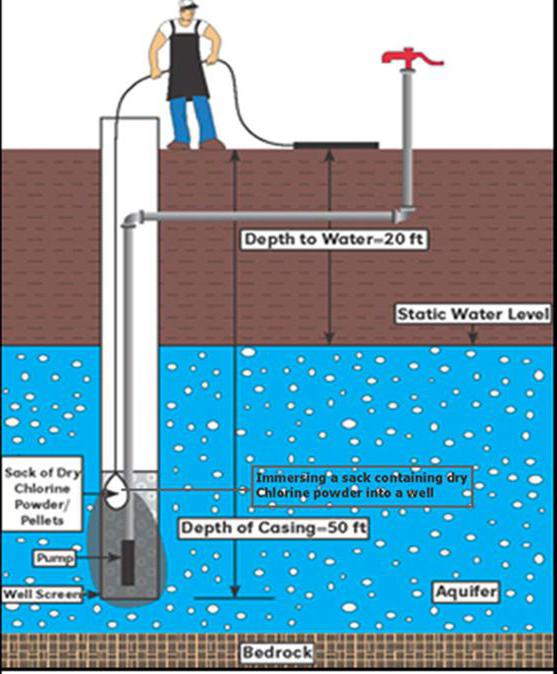

Рассчитывать глубину погружения для артезианского источника следует исходя из показателей статического и динамического уровней воды.

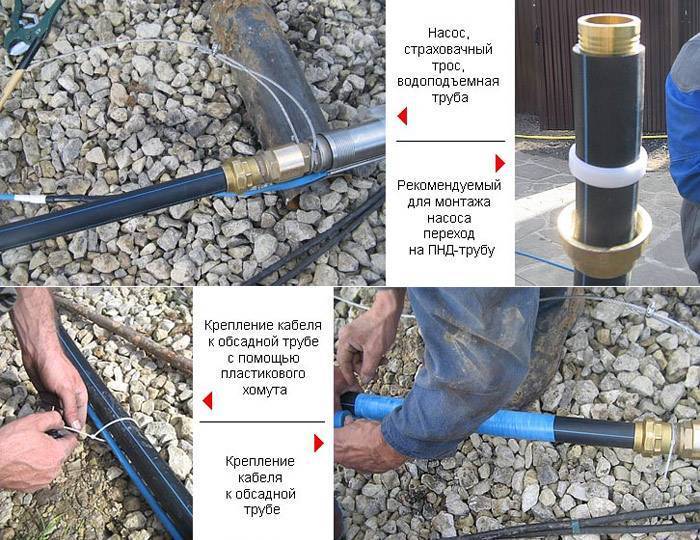

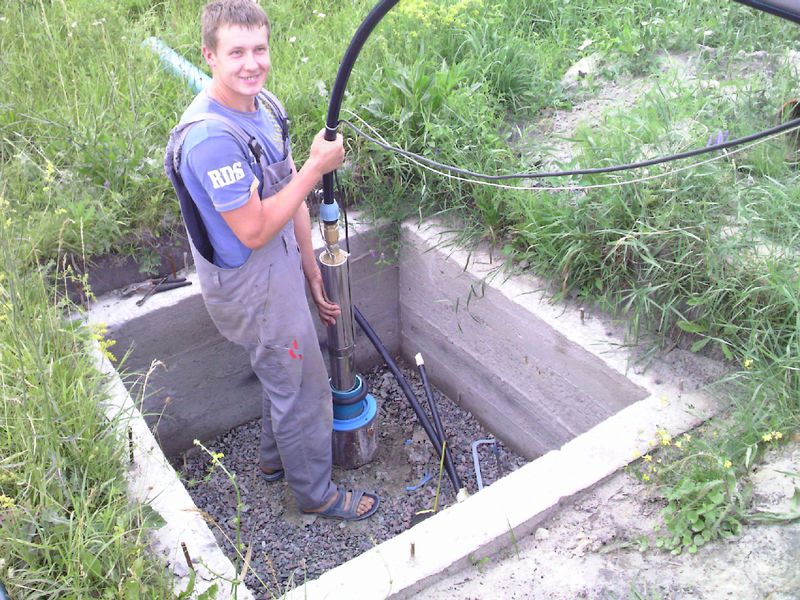

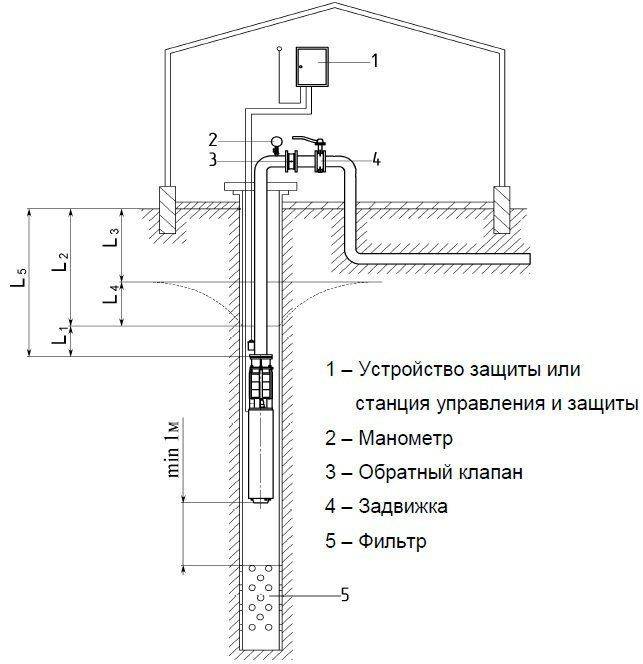

Монтаж скважинного насоса

Чтобы сохранить артезианскую воду кристально чистой, эксплуатационную трубу необходимо защитить от попадания мусора, поверхностных вод и других неблагоприятных факторов окружающей среды. Этот элемент конструкции используют для надежного крепления троса погружного насоса.

Оголовок состоит из крышки, фиксаторов, карабина, фланца и уплотнителя. Модели промышленного производства не нужно приваривать к обсадной трубе, их крепят с помощью болтов, которые прижимают крышку к уплотнителю, обеспечивая таким образом полную герметизацию устья скважины. Особенности монтажа самодельных оголовков зависят от конструкции устройств.

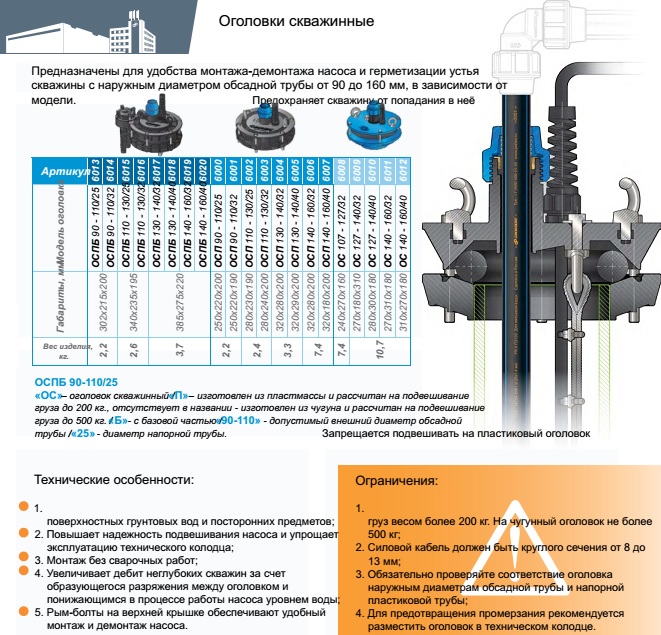

Оголовок промышленного производства

Гидроаккумулятор – важный узел автономной системы водоснабжения. Он необходим для обеспечения нормальной работы водопровода, защиты насоса от постоянного включения-выключения и предотвращения гидроударов. Аккумулятор представляет собой бак для воды, дополнительно оснащенный датчиками давления и автоматикой.

Когда включается насос, вода сначала поступает в бак, а из него подается на точки водоразбора. Уровни воды, при которых включается и выключается насос, можно регулировать с помощью датчиков давления. В продаже есть гидробаки вместительностью от 10 и до 1000 л. Каждый владелец скважины может выбрать модель, которая лучше всего подойдет для его системы.

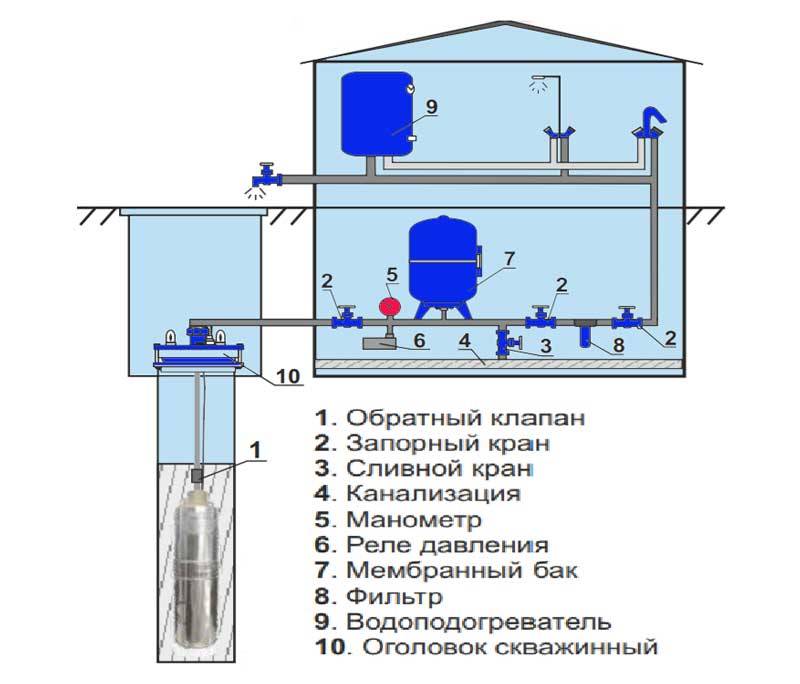

Схема устройства гидроаккумулятора

Скважину нужно защитить от промерзания. Для этих целей можно сделать приямок, установить кессон, адаптер. Традиционный вариант – приямок. Он представляет собой небольшой котлован, стенки которого укреплены с помощью бетона или кирпичной кладки. Сверху конструкцию закрывают тяжелой крышкой с люком. В приямке нежелательно устанавливать какое-либо оборудование, т.к. даже при хорошей гидроизоляции стенки все равно пропускают влагу, конструкция не герметична.

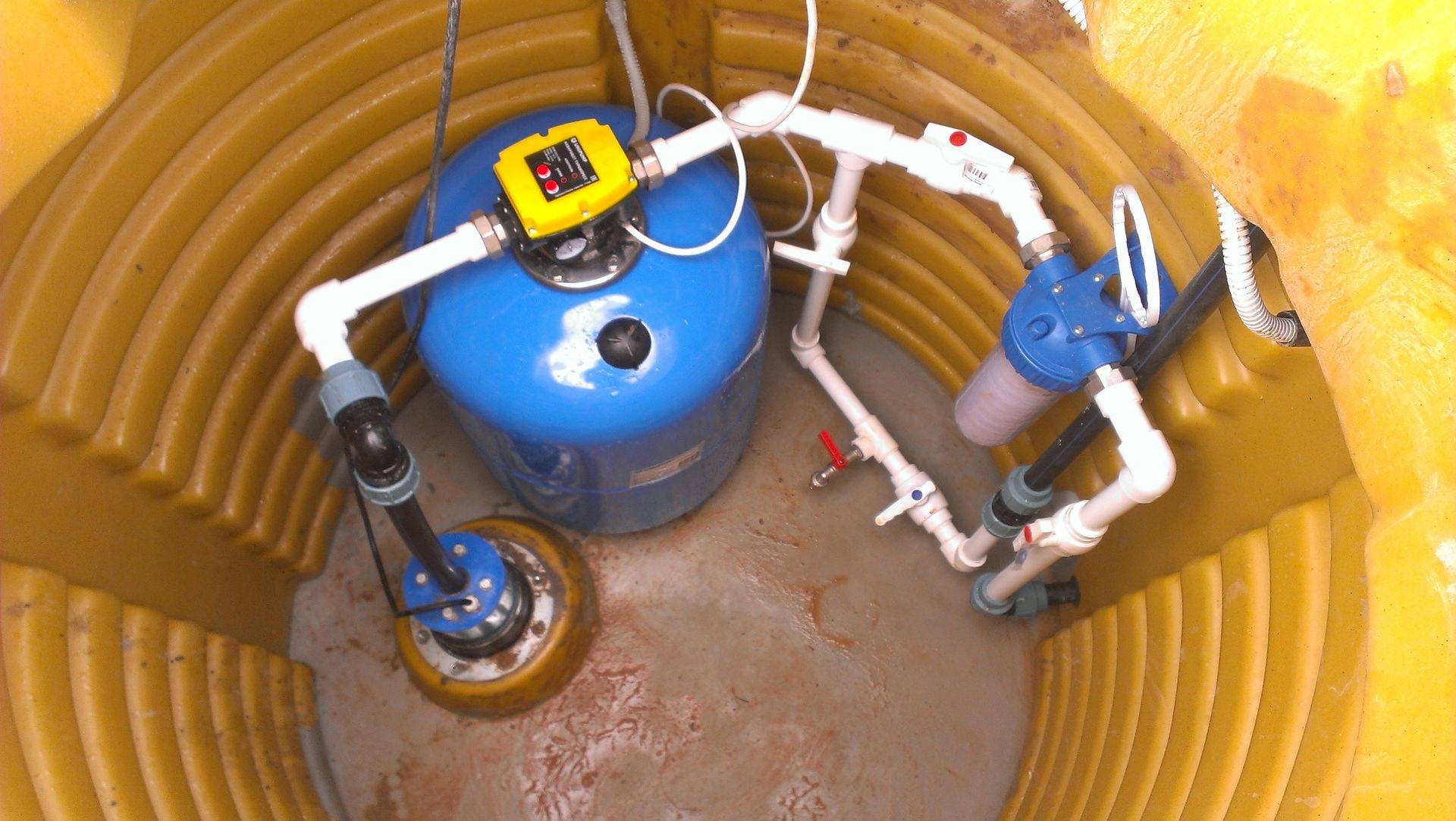

Более современный и технологичный аналог приямка – кессон. Эту конструкцию лучше приобрести в специализированном магазине. Кессоны промышленного производства заранее рассчитаны на размещение в них всего необходимого оборудования. Пластиковые модели хорошо утеплены и герметичны. Металлические кессоны часто нуждаются в дополнительном утеплении.

Для однотрубной артезианской скважины подойдет вариант обустройства с помощью pitless-адаптера. В этом случае функцию защитного сооружения выполняет сама обсадная труба. Адаптер можно устанавливать только в том случае, если колонна выполнена из металла. С эксплуатацией пластиковой трубы бывают серьезные трудности, а срок службы конструкции может оказаться недолгим.

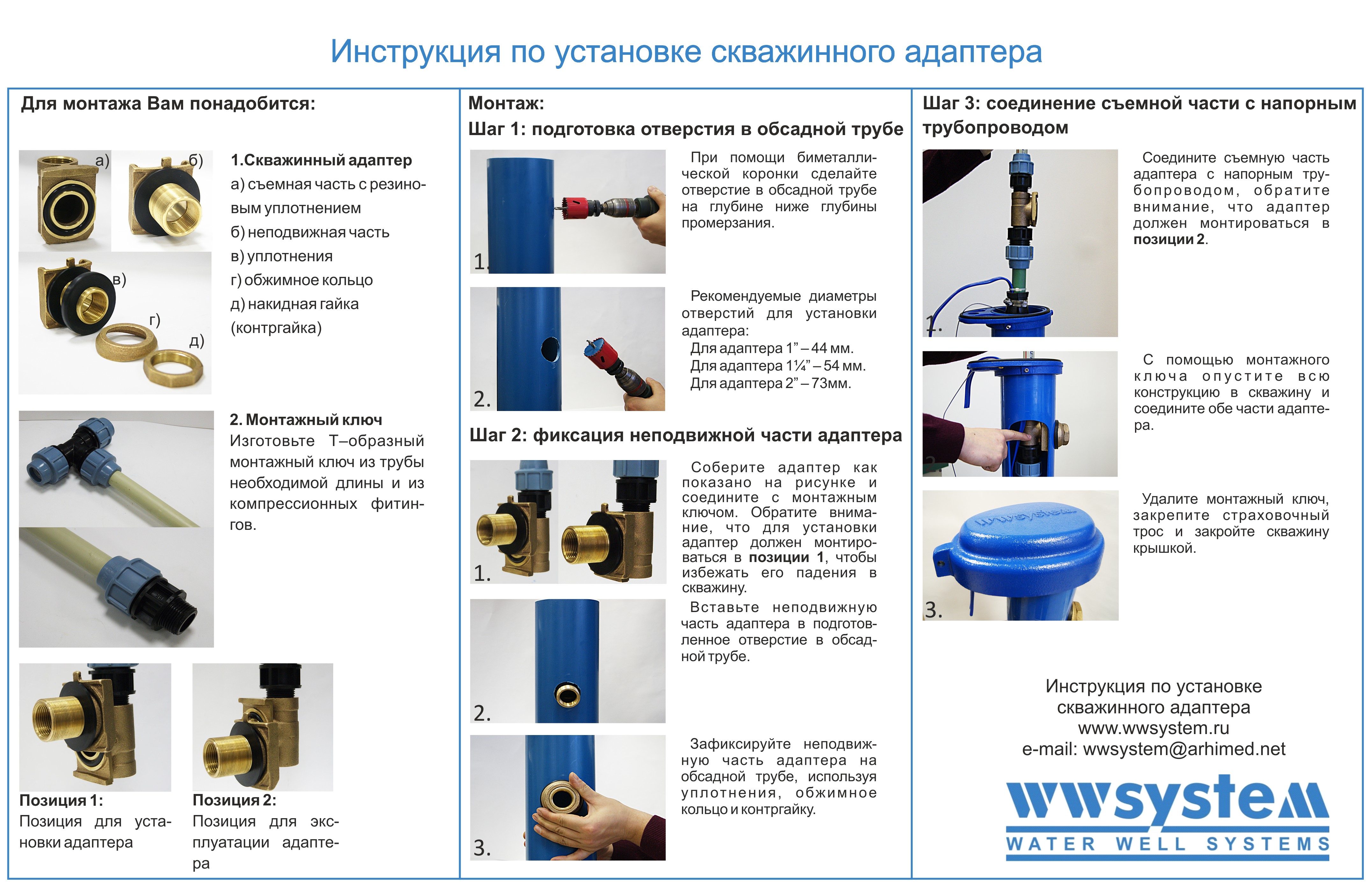

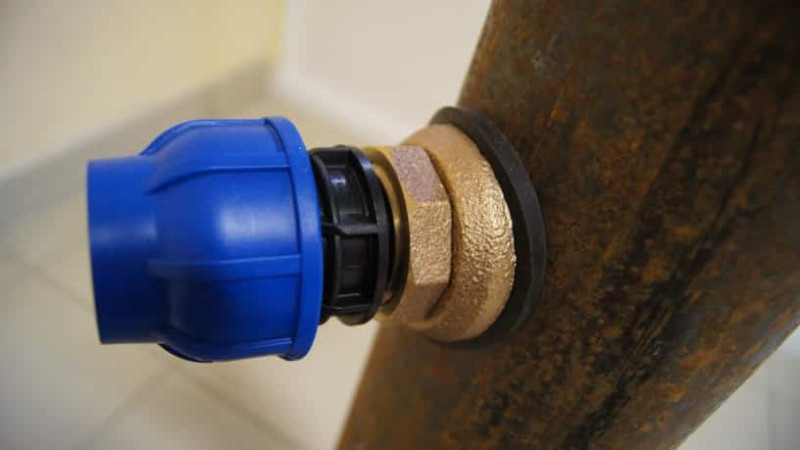

Скважинный адаптер

Использование скважинного адаптера

Надземный домик-павильон или подземный колодец-кессон эффективно защищают автономный источник. Строительство подобных сооружений требует немалых финансовых вложений. Для владельцев небольших дачных участков с ограниченным бюджетом выгодным решением является альтернативный вариант обустройства скважины, предусматривающий использование скважинного адаптера.

Конструкция устройства представлена 2 частями разборного фитинга. С помощью наружной части, расположенной с внешней стороны обсады, осуществляется соединение с водопроводной трубой, поставляющей воду в жилое помещение. Внутренняя часть предназначена для подключения насоса.

Половины адаптера соединяются через удвоенное герметичное уплотнение на обсадной трубе. Радиусная конфигурация фрагментов повторяет диаметр ствола.

Защитное устройство необходимо располагать глубже черты промерзания грунта. На возвышающуюся над землей часть обсады монтируется крышка с пропущенным кабелем для питания насосного оборудования.

Для предотвращения замерзания объема воды, предназначенного для питья, при понижении температуры до -20°С скважину рекомендуется утеплить соломой, опилками, еловыми ветвями или иным способом.

Особенности и задачи обустройства

Какое оборудование для обустройства скважины на воду может потребоваться хорошо знают специалисты компаний, занимающиеся бурением. Если решено проводить эти работы самостоятельно, то стоит изучить особенности обустройства скважины подробнее. Работы обычно включают разработку шахты и установку в нее специального оборудования. Для скважины под воду обязательно требуются:

  • кессон;
  • насос;
  • автономный источник питания;
  • оголовок.

Обустройство водозаборной скважины должно обеспечить:

  • чистоту воды;
  • защиту от замерзания;
  • условия для подключения обслуживающего оборудования.

Сооруженное помещение около скважины считается удобнее, так как облегчает установку насосного оборудования, а также его монтаж. На стадии обустройства в скважину вводится водопроводная труба, а также подается электрическое питание для насоса.

В качестве дополнительного оборудования рассматриваются:

  • фильтры для очистки воды;
  • манометры;
  • реле для насоса;
  • автоматика для управления.

Земляные работы также имеют свои особенности, так как при учете некоторых нюансов можно существенно сэкономить на покупке труб. К примеру, если месторасположение для скважины будет выбрано вблизи дома, то уменьшится не только объем требуемых труб, но и объем земляных работ.

Если подробнее рассмотреть особенности бурения, то способы и механические устройства для этого будут применяться разные. Например, скважину для личных нужд удобнее организовать ручным буром. Нередко в хозяйствах применяются специальные ударные устройства или электрические инструменты. Выбрать просто так тот или иной инструмент нельзя.

Конкретно взятое оборудование подходит для особенностей грунта. Проводить работы ручным буром наиболее трудоемко, но при определенных условиях владельцу частного дома может быть доступно бурение скважины до 15 м глубиной. Есть ли необходимость в скважине такой глубины, поможет разобраться схема.

Принцип работы

Процесс очищения начитается на этапе забора воды из скважины. Исходная жидкость благодаря насосам из источника передается в здание подстанции второго уровня и на грязевые фильтры, которые предназначены для задержки абразивных элементов и крупной взвеси, чтобы защитить водоочистное оборудование, находящееся после фильтрационной системы.

Затем вода аэрируется для окисления двухвалентного железа с дальнейшей фильтрацией на устройствах обезжелезивания. Во время активного смешивания жидкости с воздухом производится окисление вредных добавлений, выпадающих в осадок и улавливающихся на дальнейшем этапе очищения.

После аэрации вода переходит на фильтрационную систему обезжелезивания. Каждый фильтр оборудован многоуровневым клапаном, который работает в автоматическом режиме. Вода, проходящая через слой фильтра загрузки и поддерживающий гравийный участок, очищается от взвесей и выходит через дренаж.

С учетом работы фильтра производится забивание зернового пространства загрузки вредными примесями и в дальнейшем увеличивается гидравлическое давление. Чтобы восстановить пропускную возможность, нужно регулярно производить очищение фильтра загрузки (это производится автоматическим многоуровневым клапаном).

Промывка фильтра производится не реже одного раза в 3 дня. Время очистки занимает не более получаса. После очищения вода переходит в бак, который одновременно является хранилищем пожарного запаса и регулирует общий объем питьевой воды.

Из бака помпами второго уровня жидкость транспортируется потребителю, проходя через ультрафиолетовую очистку. Это требуется для избавления от бактериологических загрязнений. УФ-стерилизаторы выглядят в виде металлической камеры с находящимися внутри ультрафиолетовыми лампами в кварцевых кожухах, что исключает контакт с водой. Установки имеют в комплекте пульт ДУ, который контролирует работу ламп и подает сигнал при поломке.

Продолжительная и эффективная эксплуатация водозаборных узлов гарантирована только в случаях, если во время разработки проектной документации и создании были соблюдены все необходимые требования СНиП. Соответствие всем требованиям и условиям позволит обеспечить надежность, стабильность и экономичность работы всех систем водозаборного узла.

Кессон или адаптер — в какого типа скважинах устанавливают

Для обеспечения водой индивидуальных домов пробуривают скважины, которые условно делят на три категории:

Абиссинские. Подобный тип скважин устраивают при малой глубине расположения водоносных пластов от поверхности, гидравлическим бурением занимаются частные лица и организации. Абиссинскую скважину проходят в течение суток, вместо обсадных труб берут отрезок ПНД-трубы с фильтратором на конце. Глубина абиссинки зависит от расположения водоносного бассейна и лежит в диапазоне 5 — 30 м. Зеркало воды в абиссинке не должно снижаться ниже 9 м, для втягивания воды применяют наружные центробежные электронасосы или станции, которые располагают в непосредственной близости от источника.

Для защиты наружного насоса от атмосферных осадков и морозов в зимнее время в зоне расположения абиссинки оборудуют утепленный кессонный колодец.

Скважины на песке. Это главный тип при водном зеркале от уровня поверхности земли ниже 9 м, глубина скважин лежит в диапазоне от 20 до 60 м, для забора используют погружаемый насос. При установке глубинного электронасоса проще и экономически выгоднее подключать его через адаптер, вкрученный сбоку на стенку обсадной трубы, кессон при этом не монтируют.

Артезианские. Для доступа к водным артезианским бассейнам бурят скважину средней глубины 100 м, в бытовых источниках водоснабжения она может быть и больше, но на глубинах более 200 м и без того значительные расходы резко возрастают в связи с применением промышленной технологии проходки таких расстояний.

Из-за давления пластов земли на глубинный водный бассейн, вода из артезианских скважин нередко поднимается на большую высоту и даже выходит на поверхность, для подачи используют поверхностный электронасос и соответственно монтируют кессонный колодец. Никто не запрещает извлекать воду из артезианского источника глубинным насосом, обладающим более высокими КПД и характеристиками, при его установке для отвода воды в дом экономичнее применять скважинный адаптер.

Хотя использование адаптера более рационально при эксплуатации глубинных насосов для забора воды, кессонный колодец имеет преимущества в удобстве при необходимости извлечения и обслуживания погружного электронасоса, к тому же он защищает скважинный канал от промерзания в зимнее время. Поэтому кессон часто ставят при подъеме воды погружным насосом, размещая в нем автоматику: реле давления и сухого хода, манометр, гидравлический аккумулятор.

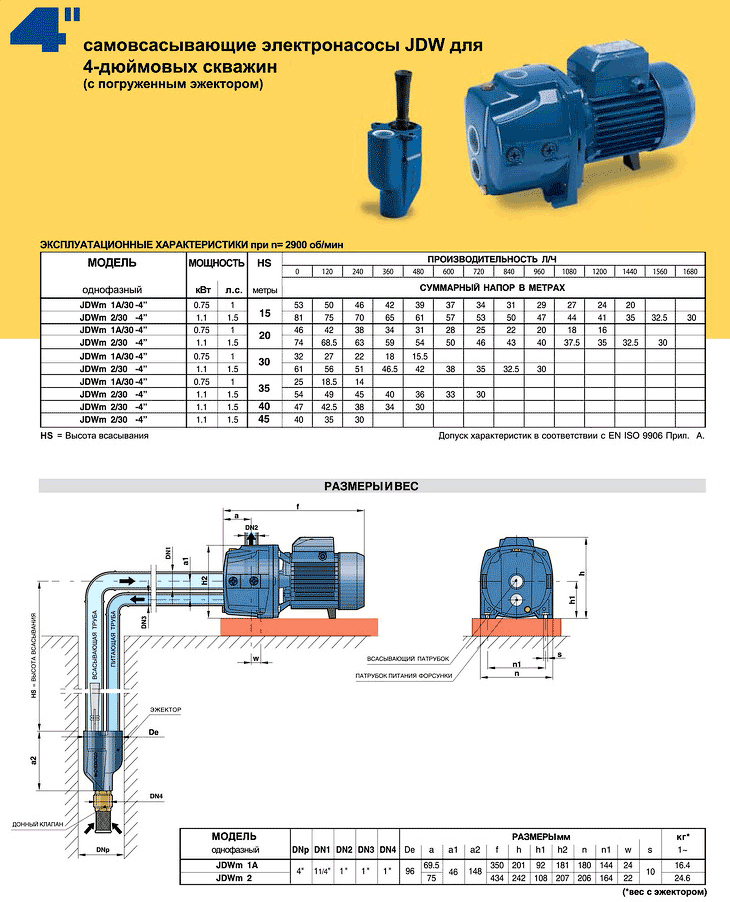

Поверхностные насосы и насосные станции

Защита скважины от атмосферных воздействий

Задумавшись о том, как правильно обустроить водяной источник, в первую очередь готовят место для установки электрооборудования. Влага приводит к замыканию, а мороз к замерзанию воды внутри рабочих камер. Любая из этих причин приведет к преждевременному выходу системы из строя. Чтобы этого не произошло, используют один из двух способов защиты.

Надземный домик-павильон

Облегченная конструкция без утеплителя выполняет функцию временного обустройства, которой подойдет для дачи. По окончанию сезона, с наступлением холодов, оборудование демонтируется. По сути, павильон защищает только от дождевой воды, но не от мороза. Облегченная конструкция без утеплителя выполняет функцию временного обустройства, которой подойдет для дачи. По окончанию сезона, с наступлением холодов, оборудование демонтируется. По сути, павильон защищает только от дождевой воды, но не от мороза.

Размещение источника внутри здания

Метод подходит только для тех случаев, когда скважина на воду пробурена в подвале здания. Все оснащение монтируется в том же или смежном помещении. Мороз и ливни не страшны. Мешает только шум, который издают механические узлы. Метод подходит только для тех случаев, когда скважина на воду пробурена в подвале здания. Все оснащение монтируется в том же или смежном помещении. Мороз и ливни не страшны. Мешает только шум, который издают механические узлы.

Подземный колодец-кессон

Это специальная защитная конструкция, размещаемая в грунте таким образом, чтобы на поверхности оставался только люк. Утеплив ее исключается риск замерзания воды. Можно купить готовый кессон или сделать его самостоятельно из пластика, металла, кирпича или бетона. Гидроизоляция обязательна.Это специальная защитная конструкция, размещаемая в грунте таким образом, чтобы на поверхности оставался только люк. Утеплив ее исключается риск замерзания воды. Можно купить готовый кессон или сделать его самостоятельно из пластика, металла, кирпича или бетона. Гидроизоляция обязательна.

Насосы для скважины

Выбор насоса для скважины является важным. Купленный насос определяет продолжительность эксплуатации системы водоснабжения и ее эффективность. При выборе стоит ориентироваться на ряд важных параметров:

  • Производительность. Показатель производительности описывает количество добываемой воды за единицу времени. Параметр измеряется в количестве литров воды в минуту.
  • Мощность. Под мощностью в оборудовании подразумевается сила функционирования. От мощности напрямую зависит ресурсоемкость и производительность. Необходимость выбирать качественное решение на потребности и бюджет нужно ориентировать не на самые мощные модели. Критерии выбора должны отразить потребности хозяйства в воде.
  • Глубина и диаметр скважины. Параметры глубины и диаметра при выборе насосаимеют принципиальное значение. От них напрямую зависит использование оборудования и тот факт, сможет ли оно вписаться в конкретную скважину. Параметры уточняются у специалиста. С ним советуются перед выбором конкретной модели устройства. Покупка, основанная на мнении профессионалов, удачная.
  • Напор. Параметр принципиален для объектов с необходимостью поднимать воду на большую высоту, для организации на участке полива растений. Чем больше напор, тем качественнее водоснабжение на верхних этажах зданиях и при поливе. Напор напрямую связан с производительностью. За большую мощность придется больше заплатить.
  • Стоимость. У мощных аппаратов цена выше. Зависимость является простой, так что у покупателей есть возможность получить нужный товар после определения его основных характеристик. Дорогими аппаратами считаются произведенные заграничными известными брендами профессионального оборудования. У аппаратуры есть гарантия на длительный срок и высокое качество изготовления. Чтобы не переплачивать придется найти оптимальное соотношение цены и функционала.

Принцип работы скважины на воду

Скважину монтируют для забора воды из подземных водных источников, при этом проводят следующие операции:

  • Производят бурение почвы, используя различное оборудование и инструменты в зависимости от глубины, вида водозаборного источника и особенностей строительства скважин в данном районе.
  • В полученный канал до водоносного горизонта опускают обсадные трубы с фильтром на конце, соединенные между собой в монолитную колонну посредством резьбового соединения.
  • Производят подъем воды с использованием ручных или электрических насосов для скважины поверхностного и погружного типа, подключенных к водопроводной линии при помощи труб.
  • Поступающую в дом воду накапливают в водозаборной емкости большого объема, расположенной на верхних этажах или организуют автоматическую систему подачи воды при помощи приборов.

Устройство насосной станции

Для комфортного проживания в загородном доме необходимо наличие безупречно смонтированной системы водоснабжения, в которой главную функцию выполняет насосная станция.

Знание устройства системы водоснабжения и принципа работы отдельных звеньев этой коммуникации позволяет самостоятельно выполнить монтаж водопровода или проконтролировать работу приглашенных мастеров, провести ремонт отдельного элемента или выполнить его замену при возникновении аварийной ситуации.

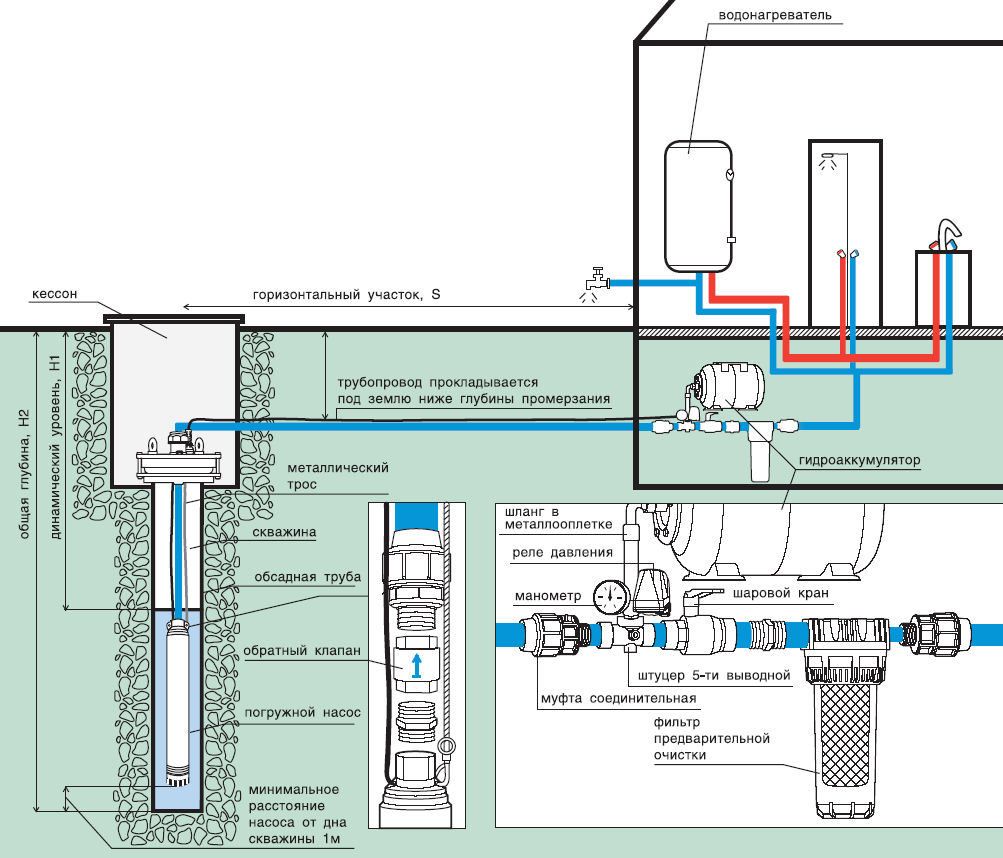

Система водоснабжения с насосной станцией для дачи для скважины состоит из следующих важнейших составляющих частей:

  • Устройство для забора воды, оснащенное фильтром.
  • Обратный клапан, препятствующий движению воды в обратном направлении.
  • Всасывающая труба, идущая к насосу.
  • Реле давления, регулирующее подачу воды.
  • Датчики, по которым можно определить точные значения определенных параметров.
  • Гидроаккумулятор, в котором происходит автоматическое накопление воды.
  • Электродвигатель.

Как самому пробурить скважину на воду своими руками – какая скважина лучше

Решаясь на установку простой емкости для накопления жидкости, важно помнить о следующих правилах:

  • Для создания необходимого напора накопительный резервуар устанавливают на максимально возможной высоте. Чаще всего монтаж выполняют в чердачном помещении.
  • Основание, на котором предполагается монтаж накопительной емкости, должно быть усилено балками, плитами или дополнительными перекрытиями.
  • Бак должен вмещать трехдневный запас воды на случай поломки насоса. Однако следует помнить, что в емкости объемом более 250 литров может накапливаться осадок.

Используемое оборудование

По сути все оборудование для индивидуального водоснабжения сводится к 3‑м элементам — насосной станции, гидроаккумулятору и автоматике.

Очень важно правильно подобрать насос по производительности. Для этого необходимо рассчитать часовую потребность в воде

Считаем все точки водопотребления, которые будет обслуживать насосная станция. Приблизительный расход стиральной машинки, мойки и унитаза составляют по 0,5 м3/час каждая точка. Посудомойка расходует ориентировочно 0,25 м3/час, а вот на душевую кабину и капельный полив приходится 0,85 и 1 м3/час. Исходя из этих данных можно просчитать нужную производительность оборудования.

Также необходимо правильно подобрать размеры помпы в зависимости от диаметра скважины. При верхнем расположении кабеля нужно чтобы модель была минимум на 2 см меньше трубы, а вот когда силовой кабель выходит сбоку, то следует оставить хотя бы 3-4 см зазора.

Сегодня в продаже существует разные типы погружных насосов — центробежные, шнековые, вихревые и вибрационные. Первые отличаются высокой производительностью, долговечностью, низким уровнем вибрации и шума. Кроме того, им не страшны песок и мелкие частички. Шнековые также неприхотливы в эксплуатации, работают тихо не создавая сильных вибраций, но они имеют меньшую производительность и более чувствительные к механическим вкраплениям, зато лучше переносят илистую среду. КПД вихревых установок, как правило, не превышает 45%, зато для них характерен высокий напор. Вибрационные насосы для скважин не используют. Это самые бюджетные и неприхотливые станции. Однако, во время работы такие насосы создают очень сильные вибрации, что может привести к обвалу стенок скважины.

Еще одна важная установка — гидроаккумулятор. Это оборудование обеспечивает бесперебойную подачу воды. Она выполнена в виде большого бака для накопления жидкости работающего под давлением. После включения насоса в гидроаккумулятор поступает вода, откуда дальше она будет подаваться к точкам водопотребления. По мере опорожнения этого бака насос наполняет его заново. Таким образом насосная станция не будет работать каждый раз, когда в доме открыт кран, даже если нужно просто помыть руки.

Это оборудование устанавливают обычно в кессоне или подвале

Очень важно чтобы к нему был открытый доступ, это позволит вовремя осуществлять технические работы. Также обязательно устанавливается обратный клапан по ходу движения воды и дренажный кран для слива жидкости в экстренной ситуации

Если речь идет о постоянном потреблении воды, например когда скважина обеспечивает водой несколько семей либо промышленное производство можно заменить гидроаккумулятор частотным преобразователем. Данное устройство позволяет сократить расходы на электроэнергию и продлевает срок эксплуатации насоса.

Еще одно важное устройство обязательное для автономного водоснабжения — система плавного пуска. Она защищает генератор от перезагрузок и обеспечивает стабильный напор без скачков

Для бурения скважин используется как тяжелая техника и малогабаритные буровые установки (МГБ). Выбор того или иного варианта зависит от размера участка (часто на дачу или во двор не получается загнать спецтехнику и приходится довольствоваться более компактным оборудованием), сложности проведения работ. Например, для бурения скважин в граните потребуется более мощные устройства, по сравнению с проведением работ на песчаной местности.

Компания “Юрский Горизонт” имеет огромный опыт проведения буровых работ. У нас работают только высококвалифицированные специалисты, а использование мощного современного оборудования позволяет с легкостью решить задачи любой сложности. У нас можете заказать бурение промышленных скважин способных обеспечивать водой целый коттеджный поселок, фабрику или завод. Также в наличии есть компактные установки, позволяющие работать на небольших территориях, например если нужен автономный источник на даче.

Наиболее популярное оборудование для бурения скважин для воды МГБУ

Малогабаритные установки часто покупают ИП, небольшие компании и дачники. Основные черты компактных станков — малый вес, мобильность и сравнительно невысокая цена. Некоторые модели в диапазоне 70-900 тыс. р. пользуются повышенным спросом из-за возможности организовать бизнес на строительстве водозаборов, используя МГБУ.

Установка Колибри

Доступные способы бурения: шнековое диаметром <200 мм, роторное с промывкой и продувкой, сплошным забоем или колонковым. Проходка скважин в грунтах I-VI категории.

Установка Колибри.

Технические характеристики:

  • глубина бурения — 50-70 м;
  • мощность привода — бензиновый двигатель 16,4 кВт (22 л.с.);
  • масса в сборе — 270 кг.

МГБУ монтируется на прицеп, шасси УАЗ, Газель. Выпускается в модульном варианте для ручной переноски. Стоимость 900 тыс. р.

Установка Гидробур

Изготавливается для бурения скважин Ø70-320 мм в породах любой твердости на глубину 50-70 м. Состав бригады — 2 человека.

Характеристики модели Гидробур-1 Крот:

  • мощность электропривода от сети 220 В — 2,2 кВт;
  • средняя скорость бурения — 4-5 м/час.;
  • вес без снаряда и бурового инструмента 200 кг.

Цена базового комплекта — 70 тыс. р. Отдельно поставляются приборы управления — 14 тыс. р. и электропривод на подъем и опускание колонны — 14 тыс. р.

Установка ТМ 80

Применяется в твердых породах до 12 категории прочности. Начальный диаметр <300 мм, глубина бурения шнеком 150 мм — <10 м, с продувкой до 50, промывкой — 150 м.

Установка ТМ-80.

Параметры МГБУ ТМ 80:

  • привод от двигателя ВАЗ 2106 — 80 л.с.;
  • скорость бурения по песку — 15, глине — 10, твердым породам — 5 м/час.;
  • масса — до 750 кг.

Станок установлен на собственном шасси, оборудован 4 выдвижными домкратами. Выпускается в 3 модификациях: Премиум, Стандарт, Бюджет. Стоимость от 570 тыс. р.

Установка УМГБ 2

Назначение — проходка выработок в крепких породах с промывкой или продувкой, в мягких грунтах устанавливают шнек. На станке установлен частотный преобразователь тока, обороты вращателя регулируются в пределах 0-110 об/мин.

Показатели:

  • двигатель 3-фазный 4 кВт;
  • глубина бурения шнеком — 6 м, с промывкой — до 120 м;
  • масса с оснасткой на 51 м скважины — 1 т.

Модель разборная, умещается в легковом прицепе. Цена от 270 тыс. р.
