Устройство обратного клапана для канализации

Устройство

Конструкция клапана состоит из шестигранного корпуса, полость которых разделена на несколько зон:

• приёмную часть, расположенную до запорного органа. Эта зона предназначена для соединения входного отверстия с трубопроводом сточной системы;
• ограничителя. Обеспечивает беспрепятственный проход сливных вод только в одном направлении и запирает клапан в случае их обратного перемещения;
• систему фиксации запорного устройства с дополнительной функцией ревизионного люка;
• выпускную часть. Она предназначена для обеспечения выхода жидкости из зоны ограничителя и соединения прибора с отводящей магистралью.

Особенности установки запорного устройства

При установке клапана можно воспользоваться услугами сантехника или обойтись своими силами. Время и характер работ координируется с сотрудниками управляющей компании или «Водоканала».

Установка занимает не более 30-60 минут, но часто производится в дневное время, чтобы не вызвать дискомфорта у жителей дома.

Последовательность монтажа обратного клапана.

Монтаж устройства выполняется в такой последовательности:

• проверить клапан, залив в него воду в прямом и обратном направлении;
• в предполагаемом месте установки вырезать часть трубы, длина которой равна длине устройства;
• нарезать резьбу для клапана, очистить с нее остатки стружки и заусенцы;
• уложить на резьбу уплотняющие материалы (льняную нить, герметик и др.);
• надеть на обрезок выше раструба компенсирующий патрубок;
• установить на оставшийся обрезок клапан (правильное расположение относительно потока жидкости указывается на корпусе или в инструкции);
• совместить патрубок-компенсатор и отверстие клапана;
• затянуть крепления ключом.

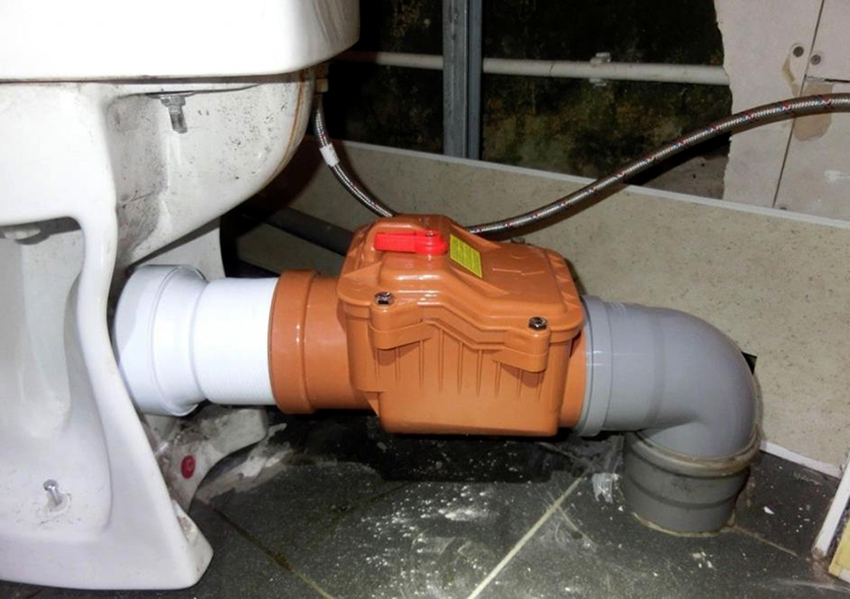

Монтаж запорной конструкции на унитаз является более простым. На выпуск сантехнического прибора устанавливается манжета с готовым обратным клапаном. Выпуск совмещается с канализационной трубой. Между изгибом отвода и раструбом устройства должен располагаться прямой участок.

Штатные крепления унитаза не рекомендуется усиливать с помощью герметика или цемента, т.к. это осложнит доступ для очистки.

Как установить на канализационную трубу обратный клапан

Существует два способа установки на канализацию обратного клапана. Первый предполагает монтаж запорного элемента на общем канализационном коллекторе в многоквартирном доме. Во втором случае установка устройства выполняется для каждого источника слива. Такой вариант используется для частного домовладения.

Обратный клапан для канализации можно монтировать двумя способами

При установке запорного механизма следует помнить, что на канализационную трубу клапан не монтируется в разрыв стока под крышку ревизии. Заслонки могут эффективно работать в горизонтальной системе. В противном случае возникнут проблемы с отведением сточных вод, поскольку мембрана в такой позиции не создаст их беспрепятственное движение.

Выбирая место для установки обратного клапана, требуется учитывать, что к устройству должен быть обеспечен удобный доступ, чтобы в случае аварии не пришлось демонтировать отделку или передвигать мебель. Обратный клапан канализации 110 мм устанавливается в подвале после поворотного колена – перед входом трубопровода в стену. В квартире устройство ставится на крестовину или тройник вблизи центрального слива в стояк. Если нет технической возможности, тогда можно закрепить один запорный элемент диаметром 50 мм на отвод в сторону ванны или кухни, а второй клапан размером 110 мм установить на унитаз.

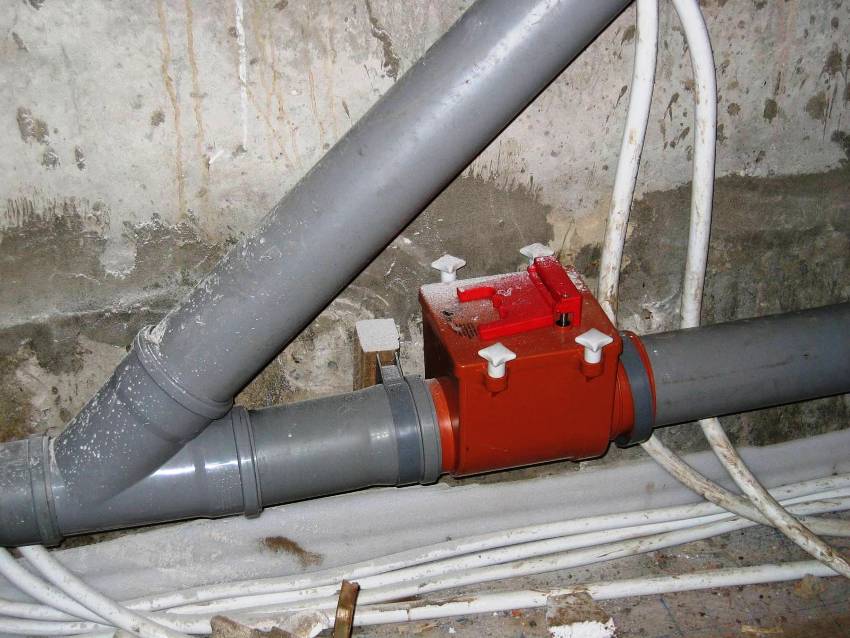

Установка обратного клапана размером 110 мм для одного стояка является недостаточной защитой от затопления

Запорная арматура монтируется в таком положении, чтобы можно было обеспечить свободное передвижение потока в одну сторону. Подсказкой служит указатель на корпусе клапана, который свидетельствует о направлении стока. Необходимо, чтобы клапан находился на высоте не менее 100 мм от самого высокого сифона.

Размер и материал клапана обязаны соответствовать характеристикам трубопровода. В противном случае придется использовать переходники, что приведет к ослаблению надежности системы.

Устройство клапана для канализации

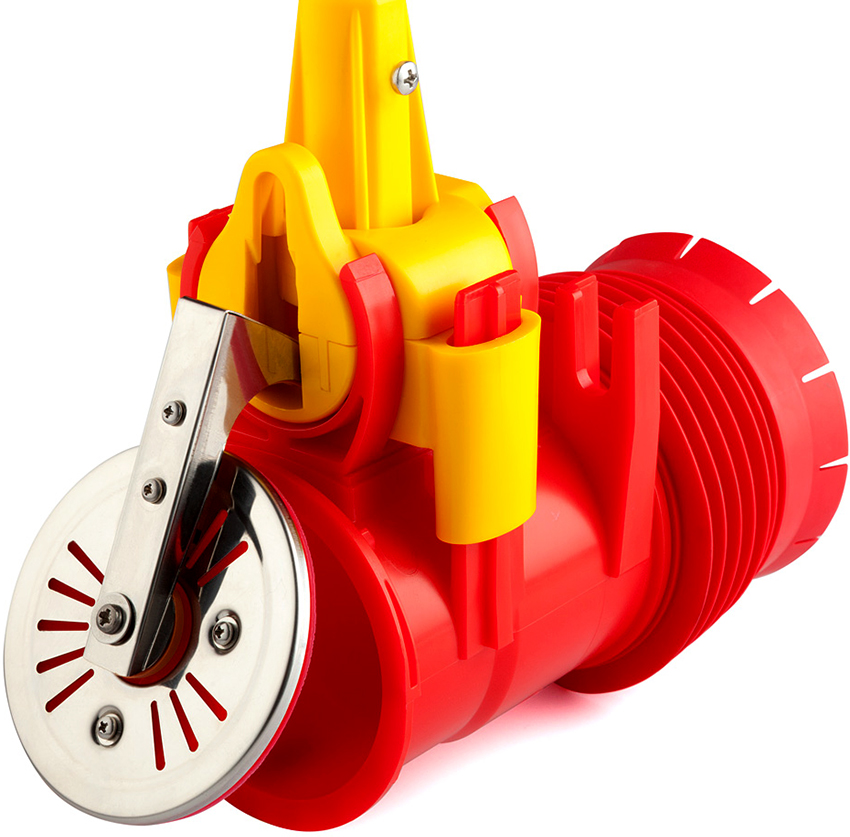

В горизонтальном обратном клапане, в механизме блокировки жидкости, учувствует маятник, который фиксируется и закрывает собой весь диаметр трубы, при обратном сопротивлении. Когда же в сторону канализации, маятник легко открывает трубу и пропускает все смываемое из унитаза.

В вертикальном клапане, блокирующим механизмом выступает поплавок, который работает аналогичным образом, как и маятник. При поднятии по стояку любой жидкости, поплавок поднимается вместе с ней и блокирует выход нечистот наружу, через унитаз.

У некоторых моделей обратных клапанов существует принудительный рычаг блокировки, а также переключатель направленности маятника. Но, как правило, такие переключатели не нужны для повседневной службы клапана.

Обратный клапан для установки в фановую трубу

Принципиально иное устройство имеет обратный воздушный клапан для канализации. Это оборудование, которое устанавливается на канализационный стояк, диаметр клапана должен соответствовать диаметру стояка и составляет, как правило, 110 мм.

Установка воздушного клапана на канализацию проводится с целью выравнивания давления в системе. Разрежение возникает при резком сбросе большого количества воды и приводит к срыву водяных затворов в поставленных у сантехнических приборов сифонах, а без гидрозатворов избавиться от запаха канализации в доме будет невозможно. Установка клапана снимает эту проблему. При возникновении разряжения клапан сработает и выровняет давление в системе.

Для чего нужен воздушный клапан?

Наверняка многие сталкивались с такой неприятной проблемой, как запах канализации, в санузле или на кухне или чрезмерно шумная работа системы отведения стоков. В чем причина таких неисправностей, ведь вода в сливные отверстия уходит исправно?

Чтобы понять причину неприятных явлений, нужно понимать, какие процессы происходят в канализации. В тот момент, когда в унитазе производится спуск воды или осуществляется другой одномоментный сброс большого количества воды в канализацию, в системе возникает разряжение. Если в ней предусмотрена вентиляция, то поступающий извне воздух выровняет давление и никаких неприятных последствий в виде шума или запаха не возникнет.

В этот момент будет возникать хлюпающий звук, и в квартиру начнут беспрепятственно проникать газы из канализационной трубы. Если вентиляция в системе недостаточна, то решить проблему поможет воздушный клапан для канализации.

Это довольно простое устройство, его функции – подача воздуха в системе, а также его удерживание в трубе. Если в доме имеется фановая труба, выведенная на крышу, то вакуумный клапан для канализации, как правило, устанавливают внутри помещения (в туалете, на кухне, в ванной).

Устанавливается вентиляционный клапан для канализации путем монтажа в раструб или свободный конец трубы на 20-30 см выше оси стояка.

Назначение и особенности конструкции обратных клапанов

Чтобы не допустить потопа из нечистот в собственной квартире или частном доме монтируют предназначенные для этого запорные элементы, поскольку даже случайно попавший в систему отвода стоков полиэтиленовый пакет может спровоцировать серьезные проблемы.

Специальное устройство – клапан обратный канализационный срабатывает в нужный момент, преграждая путь стокам. Устанавливают данные изделия в частных домовладениях, квартирах, в производственных и офисных зданиях и в других постройках. Кроме этого их монтируют в отопительных и водоснабжающих системах.

Обратные клапаны обладают способностью в определенной ситуации в нужный момент перекрывать отверстие канализационных труб. После этого стоки начинают двигаться в противоположном направлении, так как они вынуждены искать для себя иной путь.

Тогда извержение нечистот может случиться на втором этаже, если жильцы на первом установили на канализационную трубу запорный клапан. Если данное устройство имеется на втором этаже, то до третьего столб стоков вряд ли поднимется, поскольку под давлением, которое он оказывает, засор продавится, и все нечистоты попадут туда, куда и должны, а именно в общедомовую канализационную сеть.

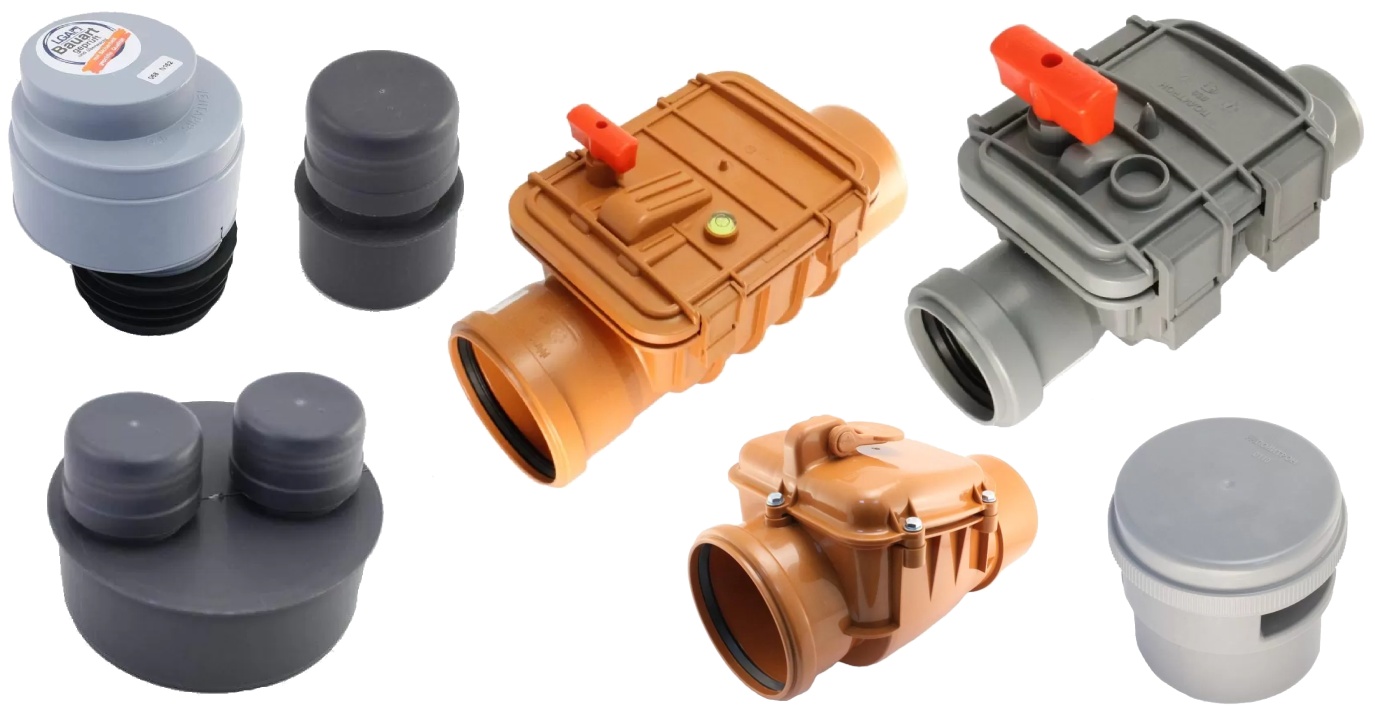

Запорные клапаны отличаются по форме и размерам. Их изготавливают из различных материалов с использованием самых разных комплектующих деталей. Но все они функционируют одинаково, преграждая путь жидкости, которая по той или иной причине изменила направление своего передвижения.

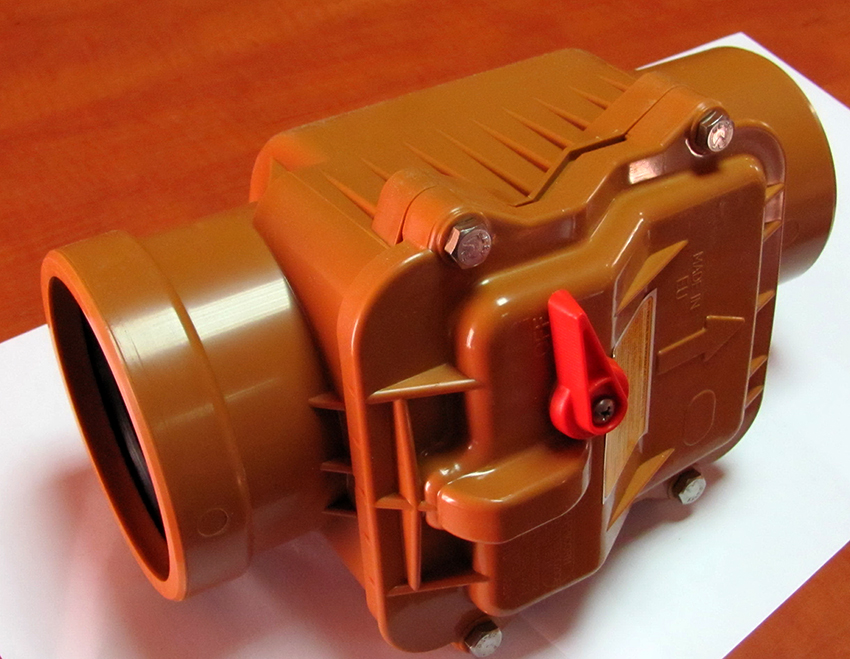

1. Входной и выходной патрубки.
2. Рычаг, необходимый для принудительного вывода жидкости.
3. Рабочая деталь – мембрана, перекрывающая трубопровод по всему его сечению.
4. Крышка для проведения ревизионных и очистных мероприятий.

В зависимости от модели рабочий механизм бывает в виде резинового шарика, заслонки или другого типа приспособления. Если стоки двигаются в верном направлении, то этому ничего не препятствует, но стоит им изменить путь, как этот элемент перекроет все сечение трубопровода.

Кстати, запорные устройства не всегда обязательны к установке. Имеются ситуации, когда можно вполне без них обойтись. Например, жильцы квартиры, расположенной на 5 этаже, могут не волноваться о возможности затопления санузла канализационными нечистотами в результате засора стояка.

Обратный клапан необходимо устанавливать в таких случаях:

• квартира располагается на 1 – 2 этаже многоэтажного здания;
• в частном одноэтажном домовладении;
• в коттедже, имеющем 2-3 этажа;
• в офисных помещениях, находящихся на нижних этажах, особенно если инженерные коммуникации в здании на протяжении многих лет не менялись.

Именно для владельцев вышеперечисленных категорий помещений будет намного дешевле смонтировать канализационный запорный клапан, чем устранять негативные последствия.

Монтаж

Чтобы не получить вулкан вместо унитаза, необходимо обеспечить правильный процесс установки

Важно следовать основным правилам:

• перед покупкой замерить диаметр трубы;
• учесть, в каком направлении происходит движение стоков, обычно на корпусе направление изображено стрелкой;
• подготовить болты, уплотняющие резинки, монтажные пластины;
• подобрать место для установки, чтобы было возможно чистить и проверять механизм;
• подготовить место установки;
• дать доступ к магистральным линиям.

Устанавливают устройства обычно при начальном строительстве или при ремонте. Этот период идеален для установки клапана – на стадии ремонтных работ легко подобрать удачное место для монтажа.

Почему часто возникают засоры канализации?

Прочистка засора канализационной сети

Наверное, существуют счастливцы, которые никогда не сталкивались с таким неприятным явлением, как засор канализации. Большинству же из нас довелось наблюдать картину, когда стоки не просто не уходят в сточные отверстия сантехнических приборов, но и наоборот, начинают вытекать оттуда, затапливая квартиру нечистотами.

Если такая ситуация возникает часто, то причиной, скорее всего, является недостаточный уклон труб

Дело в том, что для нормального функционирования системы важно, чтобы стоки двигались по трубам с оптимальной скоростью

Если уклон труб недостаточен, то жидкость будет передвигаться слишком медленно, и твердые включения успеют осесть в трубе, перекрывая просвет и не давая жидкости двигаться. Но и слишком крутой уклон трубопровода может привести к образованию засора. Ведь слишком быстро сливающаяся вода не успеет смыть и унести твердые отходы.

Гидрозатвор – место засора канализации

Наличие в трубе осадка приведет к тому, что в месте загрязнения будут и дальше накапливаться отходы, что в конечном итоге приведет к полному перекрытию просвета трубы. Это приведет к остановке системы.

Еще сложнее ситуация в многоэтажках. Там, при наличии засора и продолжающемся поступлении стоков с верхних этажей, загрязненная вода начнет выливаться из сантехнических приборов в квартирах, расположенных ниже.

Решить проблему может прочистка труб, обязательно нужно будет прочистить и сифон для канализации. Однако если причина образования засоров устранена не будет, то аварийные ситуации будут повторяться с завидной регулярностью.

Итак, основными причинами возникновения засоров является:

• Неправильная эксплуатация канализации.
• Износ канализационных труб, в результате которого сильно уменьшилось внутреннее сечение труб.
• Неправильно выдержанный уклон канализационного трубопровода.
• Использование при монтаже системы горизонтальных отводов под прямым углом. Такое резкое изменение направления потока сильно меняет его скорость и может привести к образованию засора.

Совет! При монтаже канализационного трубопровода в горизонтальных плоскостях рекомендуется использовать отводы с углом 45 градусов.

Технические характеристики, диаметры и производители

Важными техническими параметрами устройства являются:

1. Диаметр. Выбирается в соответствии с размерами трубы. Диаметр может составлять 5, 7,5 или 11 см. Первые 2 типа устанавливаются на внутриквартирные системы, последний — на стояк. Некоторые клапаны могут размещаться на канализационных элементах разных размеров. Это становится возможным благодаря внедрению ступенчатого патрубка. На трубы нестандартных размеров устанавливаются тройники с вентиляционным клапаном.
2. Пропускная способность. Этот параметр отражает объем поступающего в секунду воздуха. На 1 л/с стоков требуется до 25 л/с газа. Производительность клапана может достигать 37 л/с.

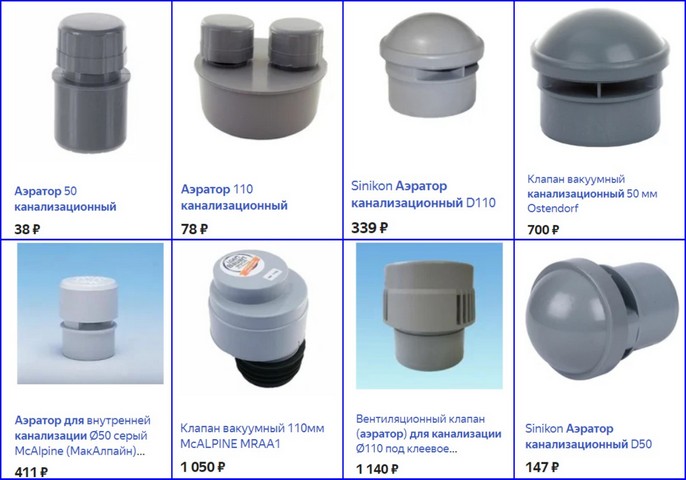

В нашей стране можно приобрести вакуумные клапаны, выпускаемые компаниями HL (Австрия), McAlpine (Великобритания), Wavin (Польша), Европласт (Украина), Ostendorf (Германия).

Выбор запорного клапана на канализационную трубу

Перед тем, как приобрести запорное приспособление, необходимо внимательно проанализировать особенности функционирования системы канализации в собственной квартире или доме. С учетом ее специфики и следует делать выбор.

Определяясь с моделью обратного клапана, нужно обратить внимание на ряд характеристик:

• материал изготовления;
• диаметр раструбов;
• размеры устройства;
• сложность процесса установки;
• качество изделия и наличие гарантии;
• стоимость.

Кстати, функциональность и надежность клапана от цены не зависят. В данном случае следует ориентироваться на собственные финансовые возможности. Например, нет смысла в покупке дорогостоящей модели с электрическим двигателем для установки в дачную канализационную систему, смонтированную из дешевых пластиковых труб.

Из всех вышеперечисленных характеристик самым важным параметром является диаметр раструбов

Именно на него нужно обращать внимание в первую очередь, поскольку он должен совпадать с сечением трубы канализации, в которую запланирован монтаж обратного клапана.. Установку общего клапана применяют только для небольшого дома – изделие на 110 или 150 миллиметров решит все проблемы, но для многоквартирных зданий такой вариант не подойдет

Лучше в этом случае предусмотреть монтаж устройства на каждую ветку трубопровода, подведенную к сантехническим предметам. То есть, следует поставить обратный клапан для трубы канализации 50, 40 или 32 миллиметра.

Установку общего клапана применяют только для небольшого дома – изделие на 110 или 150 миллиметров решит все проблемы, но для многоквартирных зданий такой вариант не подойдет. Лучше в этом случае предусмотреть монтаж устройства на каждую ветку трубопровода, подведенную к сантехническим предметам. То есть, следует поставить обратный клапан для трубы канализации 50, 40 или 32 миллиметра.

Обратные клапаны производят из тех же материалов, что и трубную продукцию – это:

• чугун;
• пластик;
• бронза;
• сталь, в том числе и нержавеющая.

Используются и другие материалы, но гораздо реже. Из тех, что встречаются чаще, желательно выбирать тот же, что применялся для труб, которые задействованы при обустройстве канализационной системы в домовладении или квартире. Например, не следует врезать в чугунный трубопровод запорное устройство из пластика и наоборот. Кстати, пластиковые модели самые доступные по стоимости.

Когда предстоит устанавливать простое пластиковое изделие, то справиться с задачей сможет домашний мастер при помощи минимального набора инструментов. Перед тем, как покупать устройство, его нужно внимательно осмотреть, взяв в руки, чтобы убедиться, что ничего в нем не болтается и не скрипит.

Назначение

Канализационные системы, с которыми сталкивается рядовой потребитель, можно условно разбить на индивидуальные и коммунальные многоквартирных домов.

В частных домах, лишенных доступа к централизованной канализационной магистрали, стоки отводят в септики, а затем в дренажные колодцы или на фильтрационные поля. При этом всю трубопроводную магистраль можно разбить на два участка — вертикальный стояк внутри дома и горизонтальный отрезок снаружи под землей.

В коммунальных квартирах потребитель имеет дело только с вертикальным стояком, проходящим через все этажи. Далее стояковый трубопровод переходит в горизонтальный участок, по которому сточные воды отправляются в централизованную канализацию.

Причинами засора любой канализации служит нарушение правил пользования системой потребителями, которые сбрасывают в нее посторонние предметы и материалы. Ими могут служить средства личной гигиены, тряпье, крупногабаритные пищевые отходы.

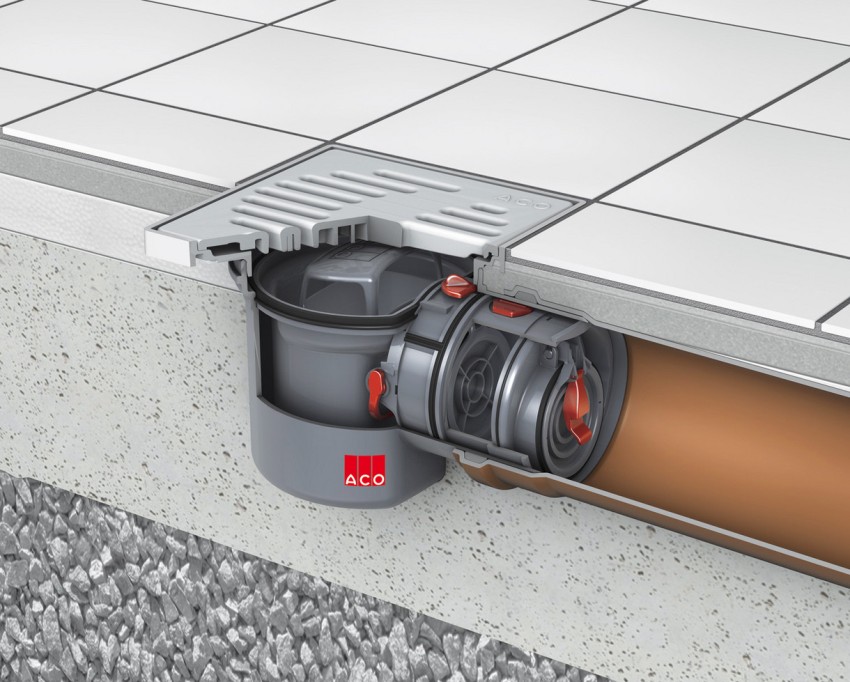

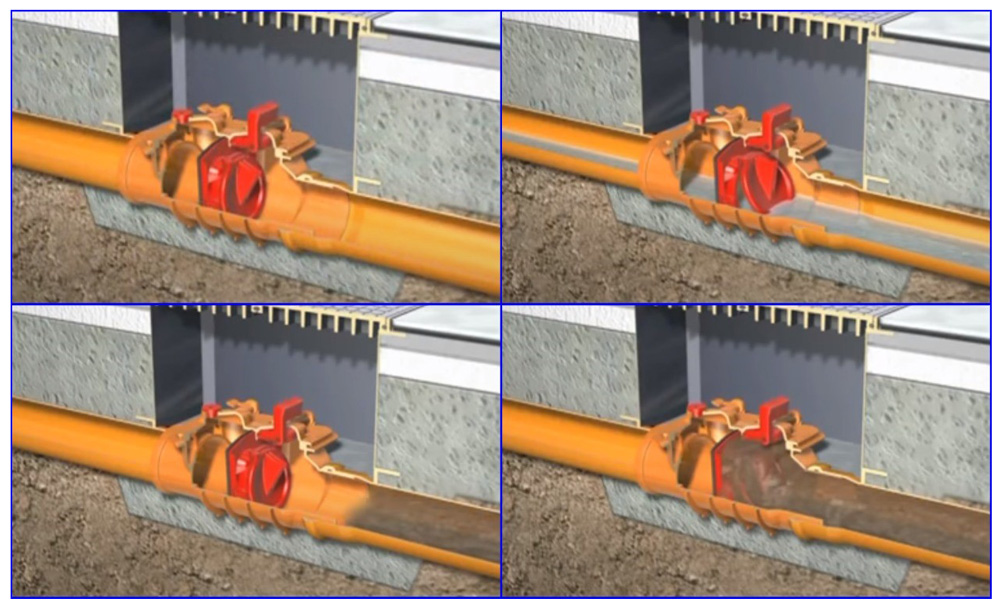

Рис. 2 Принцип работы обратного клапанного затвора

При забивании проходного канала стоки не отводятся, скапливаются в трубопроводе и поднимаются вверх. В основном через унитазы и реже через ванны, душевые кабины, раковины, они проникают в помещения, вызывая неприятные запахи и иногда затапливая санитарные узлы.

Именно для предотвращения подобных явлений предназначены клапан для канализации 110 мм и обратный клапан на 50 трубу.

Более крупный 110-ый превратит проникновение сточных вод через унитазы, а мелкий 50-ый послужит для них преградой, когда в самой низкой точке подключения находятся другие сантехнические приборы — ванны, раковины, душевые кабины.

В подавляющем большинстве случаев обратные клапаны устанавливают в индивидуальных домах, но некоторые конструкции можно использовать в любых типах жилья.

Еще одна функция обратных клапанов — препятствие проникновению в помещения мелких грызунов. Естественно, что эта проблема актуальна для частного сектора в домах, где установлена автономная канализация. У мышей и крыс имеется возможность попасть в дом через открытые трубы, идущие в септики, дренажные колодцы.

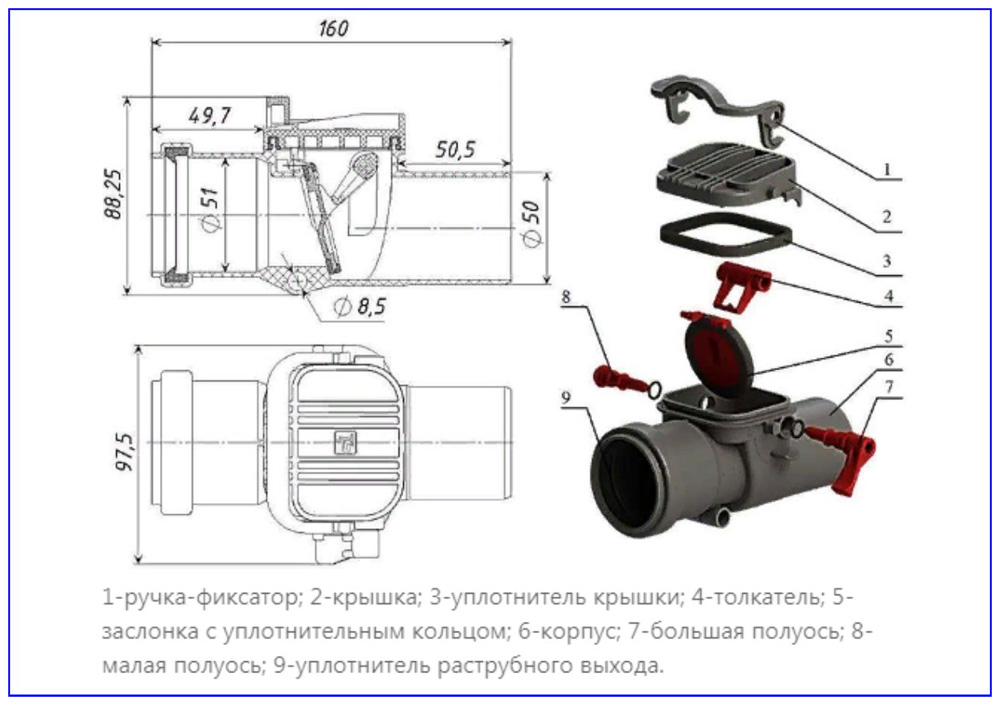

Рис. 3 Конструктивное устройство типового клапана

Общие технические характеристики

К общим техническим характеристикам обратных клапанов стоит отнести:

• номинальный диаметр (DN). Меняется в интервале 50 – 300 мм и указывает на размер сечения присоединительных патрубков;
• номинальное давление (PN). Данная характеристика показывает максимальное избыточное давление стоков при температуре 20ºС;
• коэффициент пропускной способности (Kvs). Характеризует расход сточных масс, проходящих через устройство при температуре 20ºС;
• диапазон рабочих температур. Определяет назначение устройства. Зависит от вида материала, который использовался при изготовлении конкретного обратного клапана;
• тип установки. Бывает вертикальным и горизонтальным.

ФОТО: santexstroy.comРазмеры варьируются в широком диапазоне

Как своими руками правильно сделать канализацию?

Канализационная труба выводится из дома наружу и доводится до выгребной ямы или септика.

Если в вашем загородном доме проведена вода, то вам, соответственно, придется подумать о том, каким образом ее нужно будет выводить. Для этого обычно прокладываются трубы в подполе, к которым прикрепляется вся сантехника. Далее они выводятся наружу и попадают в выгребную яму. Таким образом можно выделить 3 основных функции системы канализации в частном доме. Это сбор сточных вод от предметов сантехники, отведение их от дома и заключительная – накопление стоков в одном резервуаре с последующей утилизацией. Именно в таком направлении и в таком порядке необходимо правильно функционирование канализационной системы. А не наоборот. Итак, первую функцию выполняют стояки и трубы, которые располагаются на территории сооружения. Для того чтобы максимально надежно провести данный этап монтажа своими руками, необходимо правильно рассчитать все материалы (лучше использовать пластиковые), а также не забыть о том, что им необходим уклон для того, чтобы вода постоянно стекала. Таким образом, подвесы, на которых будет монтироваться внутренняя система, должны иметь разную длину. Чем ближе к выгребной яме, тем длиннее должны быть подвесы.

Вторая функция осуществляется за счет внешней канализационной системы. Для этого необходимо сначала сделать отверстие в фундаменте, сквозь которое будет выведена труба из дома на улицу. Она должна пролегать на определенной глубине.

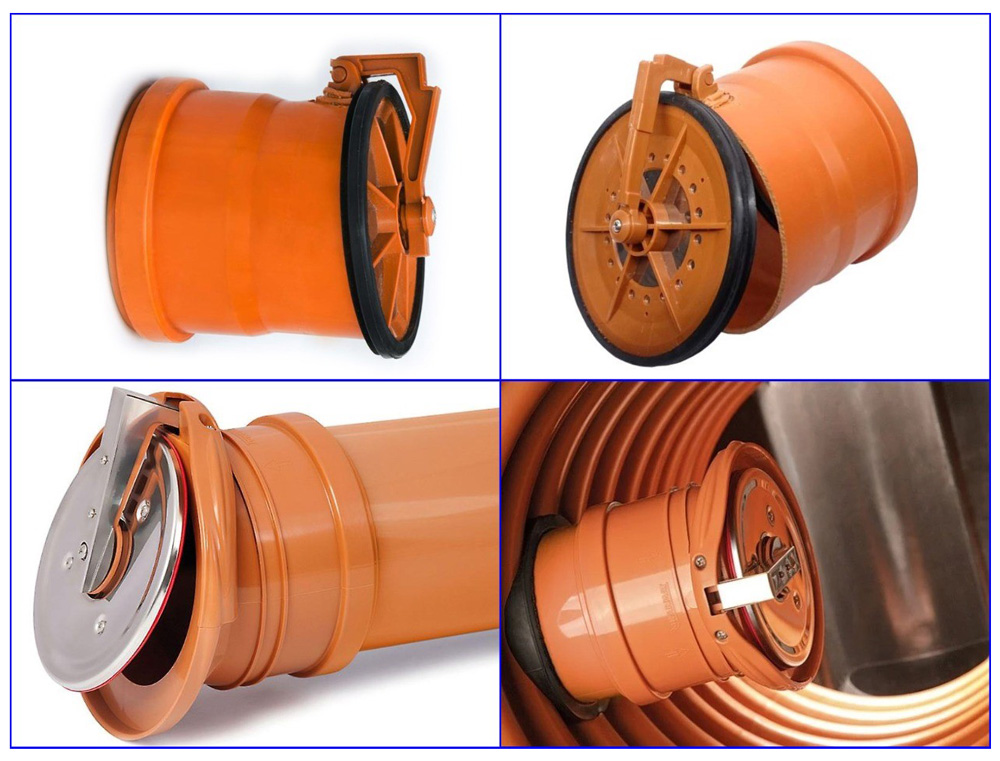

Обратный клапан имеет форму цилиндра, крышка которого открывается под напором стоков и закрывается при помощи возвратной пружины. В случае аварийной ситуации закрытая крышка не даст стокам пройти в обратном направлении.

Именно на таком расстоянии от поверхности земли наружная канализационная система будет нормально функционировать и не замерзнет в условиях зимнего времени года. Траншею тоже следует выкапывать с постепенным углублением. Оно должно осуществляться примерно на 3 см через каждый м. Что касается сбора стоков в одном месте, то этим занимается либо выгребная яма, либо септик. И то, и другое является завершающим этапом канализационной системы в частном доме. Выгребная яма, в отличие от септика, чаще всего обустраивается своими руками в виде кирпичной кладки. Само же углубление и под яму, и под септик можно тоже либо вырыть своими руками, либо воспользоваться услугами специальных машин – экскаваторов. Внутренняя же отделка зависит от ваших предпочтений и возможностей.

Автоматизированные обратные клапаны для канализации

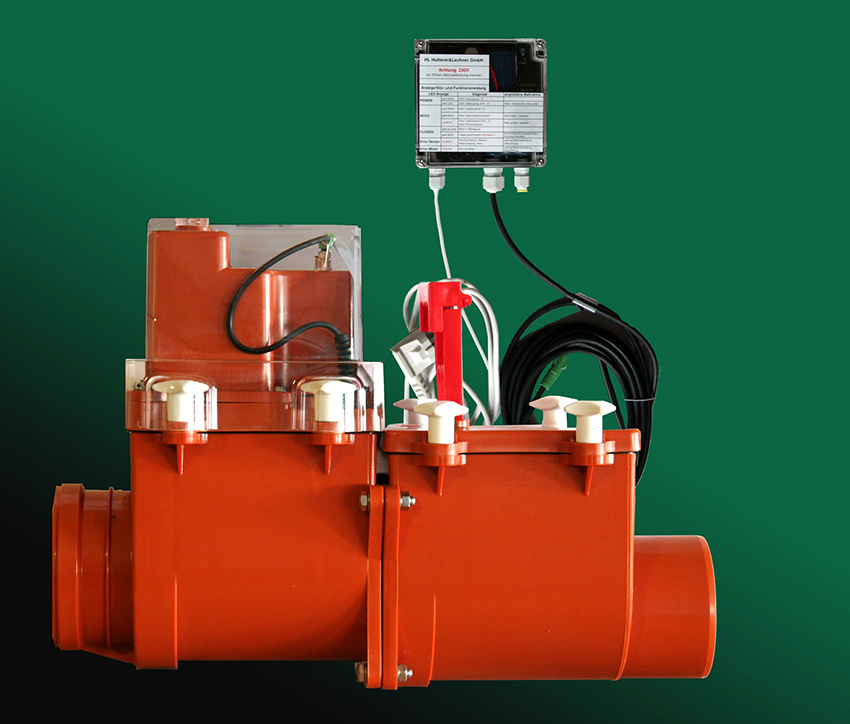

Многие производители сегодня применяют новые технологии для усовершенствования работы канализационной системы. Среди популярных достижений можно выделить автоматическую работу обратного клапана канализации. Устройство устанавливается на трубопровод и подключается к сети напряжением 220 В.

Автоматизированный клапан работает от электросети, при этом он оснащен аккумулятором на случай отключения электричества

В случае отключения электроэнергии автоматизированный обратный клапан сможет бесперебойно работать, выполняя свои функции, благодаря встроенному аккумулятору. Следует периодически проверять уровень заряда устройства. Производители выпускают автоматизированные как горизонтальные, так и вертикальные обратные клапаны для канализации.

Принцип работы автоматизированного обратного клапана состоит в следующем. В момент свободного истечения канализационных стоков по трубопроводу заслонка устройства полностью открыта. Это препятствует образованию грязевых бортиков, которые впоследствии могут стать причиной неполного закрытия клапана в случае обратного тока фекальных вод.

В момент обратного хода сточных вод, благодаря встроенному в обратный клапан зонду, по достижении 70% наполняемости трубопровода срабатывает сигнализация. В это время включаются световое и звуковое сопровождения, предупреждающие о засоре канализационной системы. Одновременно с этим заслонка клапана герметично закрывается, обеспечивая высокую надежность.

Правила установки обратного клапана для канализации

Обратные клапаны, оснащенные пружинным запорным элементом, могут монтироваться в любом положении на трубопроводе. Приспособления, не имеющие пружин, должны располагаться исключительно вертикально.

Место установки подбирается из расчета удобного доступа к приспособлению, которое не должно воспринимать нагрузок на кручение, изгиб, сжатие или растяжение от присоединенных труб. Положение клапана выбирается исходя из указанного на нем направления движения потока, поскольку устройство работает на пропуск стока лишь в одну сторону.

Существует два варианты защиты помещения от подтопления сточными водами. Первый предполагает установку одного обратного клапана для канализации 110 мм на основную трубу и используется преимущественно для квартир многоэтажного дома. При втором варианте монтаж приспособлений осуществляется для каждого источника слива, что характерно для частного сектора.

Обратные клапаны, оснащенные пружинами, могут размещаться как вертикально, так и горизонтально

Для проведения монтажа понадобятся рулетка, пакля и герметик. Первым делом выполняется отключение водоснабжения стояка при помощи задвижки на вводе. Это необходимо производить для исключения вероятности несанкционированного поступления воды в контур канализационной системы.

После выбора места установки на трубопроводе вырезается участок трубы, размер которого должен соответствовать длине клапана. Обратный клапан ПВХ монтируется посредством одевания на свободные края труб раструба и герметизации уплотнительными резинками. Для большей надежности стыковые соединения предварительно обрабатываются герметиком.

Чугунную модель устанавливают с помощью болтов, стягивающих монтажные пластины, и уплотняющих резинок. Если выбирается модель с раструбами, она монтируется традиционно с использованием пакли и путем заливки шва силиконом. После завершения работ водоснабжение возобновляется. Обратный клапан для напорной канализации устанавливается по такому же принципу.

Перед тем как устанавливать клапан необходимо перекрыть водоснабжение в квартире

Последовательность установки вакуумного клапана для канализации

Клапан крепится исключительно в вертикальном положении на канализацию. Необходимо, чтобы он располагался в месте, которое находится выше точки подключения сантехнических приборов. Помещение должно быть хорошо вентилируемое, где обеспечен свободный доступ к обслуживанию приспособления. В квартире данное устройство монтируется в санузле, а в частном доме ‒ на чердаке. Оно располагается после обратного клапана для унитаза или другого сантехнического приспособления.

После выбора места установки следует отключить водоснабжение. Далее разрезается канализационная труба, выполняется зачистка заусениц на ней. На место разреза монтируется тройник. Центральное отверстие изделия выступает гнездом для вакуумного клапана. Большинство моделей приспособлений характеризуются раструбным вариантом соединения.

Вакуумные обратные клапаны монтируются только в вертикальном положении

При помощи резиновых манжет, смазанных силиконом, выполняется соединение всех элементов системы. Надежность герметизации стыков обеспечивается благодаря кольцам. На новой канализационной сети следует предусмотреть фасонные вставки. После окончания всех работ водоснабжение возобновляется.

Скрытый монтаж клапана предполагает использование специальных моделей устройств. В случае пребывания стояка в штрабе или защитном коробе выполняется вентиляционное отверстие по габаритам сетки аэратора. Корпус клапана следует утопить в стену. Крепежный элемент необходимо подогнать таким образом, чтобы наружная поверхность располагалась со стеной заподлицо. Видимой остается только решетка, которая фиксируется при помощи саморезов.

Обратный клапан является важным и необходимым элементом канализационной сети, который препятствует затоплению помещения сточными водами в случае засора системы. Выбор модели зависит от места установки, материала и диаметра труб. Благодаря простой конструкции можно легко смонтировать обратный клапан для канализации своими руками, соблюдая определенный порядок действий.

Для чего нужен обратный клапан: назначение устройства

Перед тем как рассматривать вопрос о назначении клапана, необходимо разобраться, как работает канализация. Система, состоящая из трубопроводов, функционирует по принципу сообщающихся сосудов. Когда на одном из участков возникает засор, стоки, находящиеся в трубах, будут искать пути выхода наружу. Фекалии по трубопроводам будут подниматься и истекать из сантехнических приборов, создавая неприятные условия для жильцов квартиры или дома.

Обратный клапан препятствует истеканию содержимого из труб в случае засора

Для исключения такой ситуации устанавливается канализационный обратный клапан. Главным его предназначением является блокировка обратного движения сточных вод по трубопроводу в случае засора системы. Это происходит в горизонтальных трубах, которые находятся в подвальном помещении. Сточные воды начинают двигаться вверх в поиске доступной точки для истечения. Клапан перекрывает просвет в трубах.

Устройства преимущественно устанавливаются на отводах для подключения сантехприборов на первых и вторых этажах любого многоэтажного дома. Такая двойная мера просто необходима, поскольку стоки, не обнаружив выхода на первом этаже, будут подниматься до второго. Выше этого уровня сточные воды не доходят. Сток уже будет способен продавить пробку и свободно двигаться по канализационной трубе.

Однако в случае сильного засора сети посторонними предметами иногда случаются ситуации, когда фекальные воды могут изливаться из сантехнических приборов, находящихся на более высоких этажах, что зависит от места образования пробки.

В частном доме, который подключен к централизованной сети, обратный клапан монтируется на внутренней стороне канализационного колодца перед выпуском. Данное устройство следует устанавливать и для автономных систем водоотведения, где сток скапливается в сливной яме.

Клапан будет блокировать движение сточных вод обратно по канализации

Как выбрать обратный клапан для канализации 50 мм и более

При выборе типа устройства следует руководствоваться особенностями канализационной системы. В зависимости от этого подбираются размер обратного клапана для канализации, материал изготовления и диаметр раструба.

Размер обратного клапана подбирается в зависимости от типа канализационной системы

Выбирая конкретную модель, необходимо убедиться в надежности приспособления, которое должно быть изготовлено из прочного, стойкого к негативному воздействию агрессивной среды материала. Обратный клапан обязан легко монтироваться и быть простым в обслуживании. Лучшими в этом плане являются модели со съемной крышкой, которая необходима для чистки корпусных элементов.

Надежность работы автоматического механизма для перекрывания сечения трубопровода в момент обратного течения жидкости является гарантией долговечности приспособления. Следует отдавать предпочтение моделям с возможностью осуществления ручной регулировки на случай возникновения аварии.

Диаметр раструба подбирается исходя из размера трубопровода. Не стоит выбирать больший или меньший размер сечения устройства, поскольку понадобится использование переходников. Это нарушит слаженный механизм функционирования всей системы, снизив пропускную способность трубопровода. Однако обратный клапан 32 мм для канализации выбирается диаметром 50 мм, к нему подбираются необходимые переходники.

Зачем нужен обратный клапан для сточной системы

Вначале пару слов о том, зачем вообще ставится жидкостный обратный клапан на канализацию.

Большинство канализаций в наших домах представляют собой жидкостную самотечную систему закрытого типа. Мы все пользуемся сантехникой, и все отходы сливаются в канализацию. Естественно, стоит одному из секторов этой системы забиться, как закрытая система начнет наполняться от точки засора и выше.

Принцип действия разных видов затворов на канализацию.

Так вот этот клапан не даст поднимающимся стокам проникнуть обратно, отсюда и название.

В результате в вашем унитазе, раковине или ванной не начнет бить гейзер зловонной жидкости:

• Такие запорные устройства востребованы у жителей первого этажа в многоквартирных домах, особенно в домах старой постройки. До второго этажа система редко наполняется, как правило, под большим весом воды засор проталкивается дальше или вообще пробивается;
• В частных домах их ставят на основной вывод канализации, если есть опасность подтопления септика грунтовыми водами в межсезонье;
• Также мне приходилось ставить такие клапана на выводные трубы внутри центрального резервуара дренажной системы и ливневой канализации. Причина везде одна — защита от обратного хода жидкости.

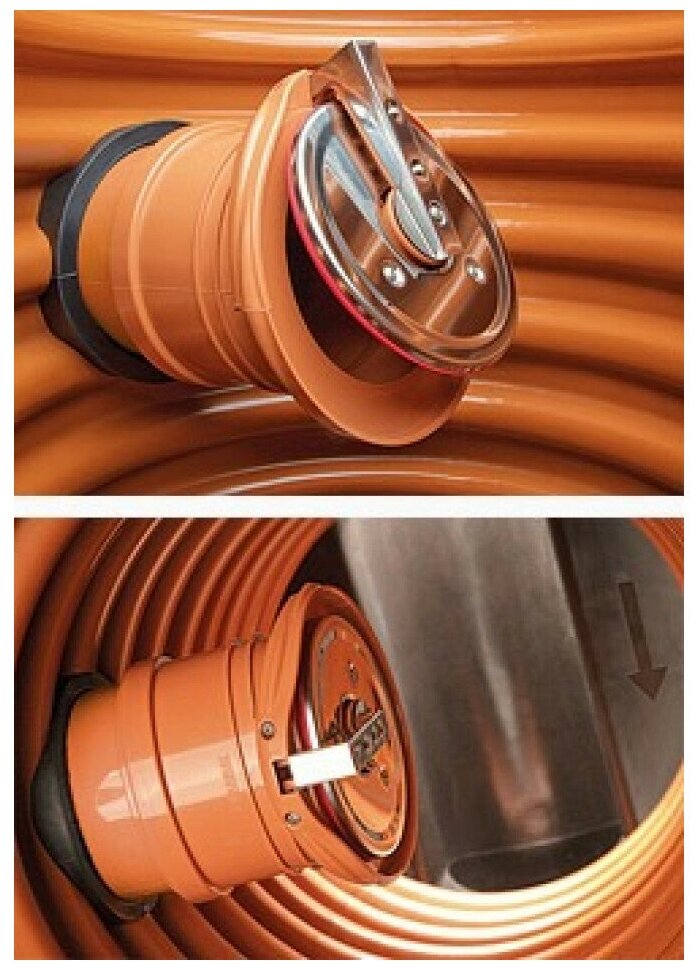

Запорная арматура на трубе дренажного колодца.

Реальная опасность попадания крыс в дом.

Правила установки

В многоэтажном доме существуют два варианта монтажа обратной арматуры:

1. Клапан с большим сечением устанавливается на стояк в подвале (если дом не выше 5-и этажей) или для каждой квартиры первого и второго этажа (на входе трубопровода в стояк).
2. Кроме того, можно установить эту арматуру для каждого сантехнического прибора или отдельно для ванной и кухни.

между септиком и домом.

Особенно важно присутствие в автономной системе канализации обратной арматуры, если септик установлен в частном доме в месте с высоким уровнем грунтовых вод. Для монтажа этого элемента необходим смотровой колодец, который сооружается одновременно с наружным трубопроводом

Если клапан можно достать рукой (глубина залегания системы небольшая), то колодец может быть неглубоким и с небольшим диаметром. Если трубы прокладываются глубоко, сечение колодца должно быть таким, чтобы в него мог спуститься человек.

Кроме того, в доме, так же как в квартире, можно установить такой элемент на каждый сантехнический прибор.

При монтаже следует учитывать, что:

• стрелочка на клапане должна быть направлена по направлению движения сточных вод (к септику или коллектору);
• перед монтажом желательно провести испытание арматуры на герметичность (если герметичность нарушена, во время эксплуатации будет возникать шум);
• в действующую систему канализации эта арматура просто врезается (диаметр клапана должен соответствовать диаметру системы, в противном случае используются специальные переходники);
• клапан следует установить в систему так, чтобы он был доступен для обслуживания.

Лучше всего, если эта арматура монтируется в систему канализации во время ее установки или замены. При покупке стоит учитывать, что самая дешевая модель далеко не всегда самая лучшая. Потери при затоплении могут оказаться гораздо выше, чем стоимость качественной арматуры. Сегодня можно купить даже фурнитуру с электродвигателем, который работает от бытовой электросети или батарейки. Запирающие элементы в этих устройствах открываются полностью, что предотвращает образование скоплений грязи на бортиках. Если канализация засорилась и труба заполнилась на 70% от своего объема, заслонка автоматически закрывается и подается звуковой и световой сигнал.

После установки обратного клапана можно не волноваться, что при засорении системы канализации нечистоты затопят квартиру до приезда аварийной службы. Кроме того, этот элемент избавляет от неприятного запаха, проникающего в помещения из системы отведения стоков. Но клапан дает стопроцентную гарантию только в том случае, когда засоры образуются из-за неправильной эксплуатации системы. Если во время монтажа трубопровода для отвода стоков допущены ошибки, то его нужно заменить или отремонтировать (если возможно). Иначе может получиться так, что квартиру нечистотами затопят соседи сверху.
