Как сделать вентиляцию холодного чердака в частном доме

Что собой представляет вентиляция чердака

По сути, вентиляция чердака — это инженерная система, обеспечивающая внутри него свободное перемещение воздушных потоков. Они поступают с улицы через специальные приспособления, например, слуховые окна, вентиляционные решетки и отверстия.

Основное функциональное назначение системы воздухообмена чердака заключается в постоянной подаче требуемого объема свежего воздуха и удалении застоявшегося.

Если она неправильно сконструирована, то нарушается микроклимат в помещениях. Это влечет за собой порчу стропильной конструкции и ее разрушение.

Чтобы вентиляция действовала безотказно, необходимо соблюсти правила:

1. холодный воздух должен поступать с нижней части чердачного помещения, а выходить из верхней;
2. воздушные массы должны свободно перемещаться по всей площади помещения.

В наиболее проблемных местах крыши делается точечное вентилирования, если угол наклона ската равен 450, например, в местах установки ендовы, вальмы. Для этого используются аэраторы, механизмы принудительного побуждения движения воздуха – инерционные турбины.

Устройство вентиляции холодного чердака

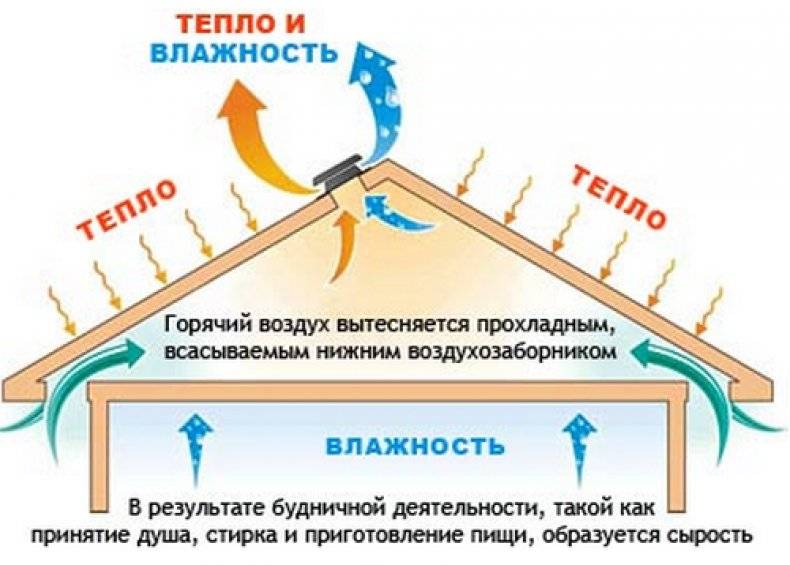

В холодный чердак поток воздуха свободно поступает сквозь специальные отверстия, за счет чего происходит естественная вентиляция. Конструктивные особенности системы обуславливаются формой крыши и видом материала, который используется для кровли.

При устройстве вентиляционных каналов следует соблюсти перечисленные ниже условия:

• поток воздуха должен свободно перемещаться по поверхности потолочного перекрытия, не поднимаясь к коньку;
• вентиляционные каналы следует оснастить задвижками для регулирования интенсивности процесса проветривания.

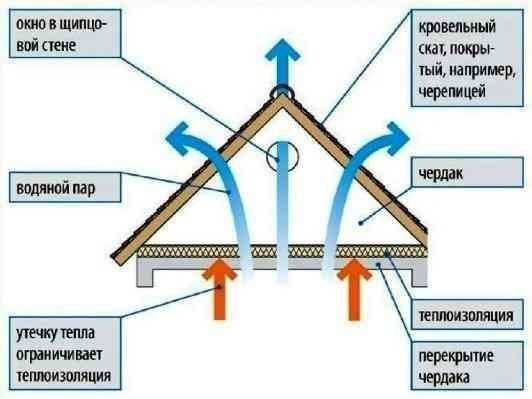

Если кровля двухскатная, то на чердаке можно на противоположных фронтонах поставить слуховые окна либо устроить отдушины с вентиляционными решетками.

Их необходимо закрыть сетками, чтобы защитить от проникновения москитов других насекомых. В помещении будет организован горизонтальный воздушный поток.

При вальмовой форме следует предусмотреть на свесах карниза зазоры, через которые воздух будет свободно попадать в помещение чердака. Для его вывода следует сделать у конька отверстия.

Если угол наклона кровли составляет 450 и более, то проветривание помещения осуществляется за счет разницы наружной и внутренней температуры.

При небольших углах наклона систему вентиляции можно усилить электрическими вентиляторами либо инерционными турбинами.

Вентиляционные отверстия необходимо расположить на равном расстоянии друг от друга по всему периметру дома. Но зашивка деревянных свесов должна быть сделана неплотной.

В противном случае отверстия высверливаются в наружных стенах. Общая площадь вентиляционных каналов должна составлять 0,2% от площади дома.

Вентиляцию можно не делать, если для кровли используется ондулин либо шифер. Воздух свободно перемещается между волнами материала.

Устройство вентиляции теплого чердака

Пространство между потолочным перекрытием и крышей можно использовать как дополнительную площадь для постоянного проживания.

Она признается жилой, если отвечает требованиям, предъявляемым к жилым помещениям санитарно-гигиеническими правилами и нормами.

Если предусмотрена мансарда, то конструкцию вентиляции чердака следует тщательно продумать и выбрать оптимальный вариант.

Особенности системы в зависимости от типа кровли:

• оцинкованный металлический лист – создание вентилируемой области посредством нашивки на стропильную конструкцию контррейки;
• металлочерепица – необходима укладка на обрешетку пароизоляционного слоя из полимерной пленки;
• шифер, ондулин – свободное поступление холодного воздуха с нижней части кровли и отвод теплого воздуха через волны материала.

В современных домах для удаления отработанного воздуха из-под потолка мансардного помещения используют специальные аэраторы. Приспособления предотвращают возникновение конденсата и его проникновение в жилое помещение.

Схемы обустройства вентиляции:

• установка на крыше трубы, оснащенной дефлектором;
• использование фронтальных вентиляционных решеток или сеток;
• устройство теплоизолированного вентиляционного канала через отверстие, расположенное в верхней части крыши либо наружной стены.

Вентиляция чердака: обзор актуальных схем и способов их реализации

Не использовать просторный чердак в качестве дополнительной комнаты как минимум расточительно, и именно поэтому так необходима вентиляция подкровельного пространства

Планируете использовать чердачное пространство как жилое помещение, но не знаете, как его сделать комфортным? Я расскажу о том, как функционирует вентиляция чердака. При грамотном устройстве системы замещения спёртого воздуха свежим, вы сможете сделать чердак пригодным для всесезонного комфортного проживания. Кроме того, инструкция по устройству вентиляционных систем будет вам полезна, даже если чердак в частном доме не предполагается использовать как жилье.

Четыре причины для вентиляции чердачных помещений

Пример устройства продухов для приточно-вытяжной вентиляции на современной кровле

1. Комфорт проживания в мансарде. Чистый свежий воздух – это одно из главных условий комфортного проживания в помещении. Поэтому, если помещение под крышей используется для проживания, о нормальном воздухообмене нужно позаботиться еще на этапе проектирования кровли.
2. Отсутствие конденсата. Эффективный воздухообмен позволяет предупредить появление конденсата на окнах, что актуально, если подкровельное помещение используется в качестве мансарды.
3. Отсутствие плесени. Своевременное замещение тёплого влажного воздуха свежим предупреждает появление плесени на строительных поверхностях. То есть, если в мансарде воздух не будет застаиваться, по углам не появится плесень, независимо от того, какими материалами выполнена отделка.
4. Продолжительный ресурс кровли. Избыточная влажность воздуха губительно сказывается на состоянии кровельного материала. Более того, если не отводить влажный воздух из-под кровли, на пароизоляции будет скапливаться конденсат, который может снизить ресурс утеплителя. Правильно организованная вентиляционная система увеличит ресурс кровли без необходимости в ремонте.

Вентиляция чердачных помещений, какой она бывает

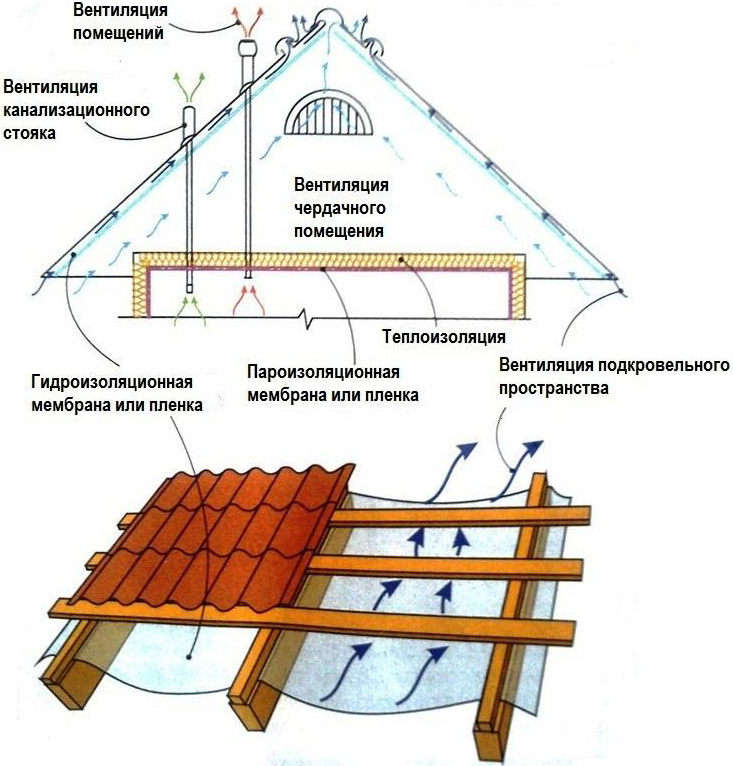

Оптимальный вариант — это приточно-вытяжная система, работающая по естественному принципу, как это показано на схеме.

Под свесами стропильной крыши устроены продухи, через которые обеспечивается приток свежего холодного воздуха, в то время как более теплый влажный воздух будет уходить в слуховые окна или другие технологические отверстия в верхней части фронтона или ската.

Предпочтительный вариант при использовании современных кровельных материалов – это устройство контробрешётки с вентиляционными зазорами. В то же время воздухообмен в утеплённом пространстве чердака обустраивается отдельно, посредством приточно-вытяжной системы.

Имейте в виду, что вентиляция чердака должна планироваться и строиться как комплексная система. То есть, в проекте нужно предусмотреть систему воздухообмена и в чердачном помещении, и в подкровельном пространстве, а также утепление труб и изоляцию прочих коммуникаций. Кроме того, проектирование вентиляции должно выполняться с учётом типа используемых теплоизоляционных материалов.

Типы вентиляции мансардного помещения

Недостаток системы – излишняя зависимость от температуры снаружи дома. То есть, в теплое время года проветривание будет слабым.

Преимущество принудительной системы в том, что она не зависит от климатических условий: отработанный воздух с одинаковой эффективностью будет отводиться и зимой и летом.

Способы отведения воздуха наружу

Под коньковой планкой на пироге из профнастила или из металлочерепицы своими руками устраивается продух, прикрытый сеткой. Устройство продуха таково, что конденсат, образующийся в холодное время года, будет стекать не в помещение, а будет вытекать на скат.

Особенность решения в том, что окна постоянно открытые, независимо от времени года. Для того, чтобы предупредить проникновение животных и птиц, поверх окон устанавливаются декоративные решетки.

Преимущество специальных аэраторов перед обычной трубой, вмурованной в кровлю, это особая конструкция, которая препятствует образованию и проникновению конденсата в помещение.

В продаже есть клапаны с ручными и автоматизированным управлением.

Вентиляция чердака: обзор актуальных схем и способов их реализации Как сделать вентиляцию чердака? Читайте о схемах и методах установки в статье

Для чего необходимо вентилировать чердак

Грамотно обустроенная своими руками вентиляция чердака позволяет устранить появляющийся конденсат на элементах кровельного пирога. При вентилировании обеспечивается приток воздуха, который как раз и устраняет остаточную влагу. Благодаря удалению этой влаги происходит увеличение продолжительности срока службы всех деревянных конструкций, которыми весьма богат кровельный пирог.

Кроме этого существуют еще две сезонные особенности при проветривании:

Зимой, правильно организованная вентиляция позволяет эффективно бороться с наледями, особенно на карнизных свесах

Наледи могут появляться ввиду плохого проветривания, как следствие, избыточное тепло будет превращаться в конденсат, а он, в свою очередь, в ледяные наросты.
Летом, движущийся поток воздуха будет способствовать некоторому остыванию кровельных материалов, что особо важно для битумосодержащих материалов.

Устройство вентилируемого фронтона

Вентилируемые зазоры, разделяющие материалы с разными теплотехническими характеристиками, создают установкой бруса на поверхности из кирпича или пенобетона. Обшивку деревянных стен фронтона производят без устройства зазора, исключение делается в случае наличия больших неровностей основания, которые корректируют сооружением фальш-стены.

Для сооружения каркаса используют деревянный брус сечением 20х20 мм или 30х30 мм, который монтируется двумя способами:

• Вертикальное крепление применяется при горизонтальной обшивке фронтона отделочными материалами. Такое расположение реек каркаса наиболее приемлемо, поскольку обеспечивает естественное движение воздушных потоков внутри обшивки фронтона.
• Горизонтальное крепление используется при вертикальной обшивке вагонкой, сайдингом, профлистами и другими видами отделки. В этом случае рейки, расположенные горизонтально, будут препятствовать естественному движению воздуха, поднимающемуся снизу вверх. Поэтому горизонтальный каркас монтируют из отрезков бруса с «разрывом» между ними.

При вертикальной обшивке фронтона рекомендуется делать двойную обрешетку, поскольку разрывы ослабляют основание для крепления обшивки.  Установленный вертикально брус будет служить основанием для крепления горизонтальных элементов и способствовать нормальному движению воздуха, а на горизонтальный брус будет крепиться обшивка.

Вертикальное крепление реек каркаса используют также при диагональной обшивке фронтона вагонкой. В случае применения сложного вида отделки, когда элементы обшивки будут постоянно менять направление, рекомендуется монтировать двойной каркас.

Для сооружения обрешетки, одновременно выполняющей функцию вентиляционного канала, используют рейки из хвойных пород дерева или металлические профиля для монтажа гипсокартона. Специалисты рекомендуют пользоваться все-таки древесиной, поскольку по своей структуре она лучше сочетается с отделкой жилья.

Вентилируемый фронтон может быть:

• С двумя вентиляционными зазорами, если при обустройстве конструкции используется ветрозащитная пленка. В этом случае зазоры формируют между пленкой и слоем утеплителя, а также между обшивкой и пленкой.
• С одним вентиляционным зазором устраивается при использовании диффузионной мембраны, препятствующей проникновению влаги внутрь помещения, но способной самопроизвольно выпускать ее наружу.

Мембрану устанавливают вплотную к утеплителю, поскольку она пропускает пар и конденсат наружу, в отличие от пленки, которая становится для влаги непреодолимой преградой. Несмотря на более высокую стоимость диффузионной мембраны, ее использование более экономически выгодно, так как она позволяет уменьшить расход пиломатериала и продлить срок службы утеплителя.

Правильный подход к утеплению

Чтобы ответить на вопрос: как утеплить вентиляционную трубу в частном доме правильно и одновременно экономно – следует разобраться в причинах появления конденсата. Разница температур всегда приводит к появлению конденсата, но наиболее обильное выделение «росы» наблюдается на отрезке активного соприкосновения теплого и холодного воздуха. Чем ближе удастся его передвинуть к выходному отверстию трубопровода, тем меньшими окажутся потенциальная опасность и ущерб от конденсата.

Идеальным случаем считается ситуация, при которой смешивание холодного и горячего воздуха происходит в участке вентиляционной трубы, расположенном за пределами здания. Но реализовать это на практике удается не всегда.

Поэтому для дымоходов и воздуховодов на неотапливаемом чердаке утепление каналов считается обязательным. Благодаря этому удастся вывести «мокрую» зону – место наиболее активного образования росы – за стены постройки. Такое решение поможет даже при активном появлении большого количества конденсата не позволить влаге проникать в стены, провоцируя появление сырости, грибка и остальных сопутствующих неприятностей.

Поиск оптимального места

Вертикальный дымоход от печного отопления, камина или газового котла благодаря выходу горячего воздуха будет полностью очищаться от влаги в процессе отопления помещения. Горизонтальные воздуховоды, выход которых располагается в стене, изначально должны монтироваться с уклоном книзу минимум в несколько градусов. Это позволяет скопившейся влаге стекать наружу, а не внутрь помещения. Поэтому самым важным моментом перед утеплением таких воздушных каналов является проверка наличия уклона для ее вывода. Иначе даже утепленные вентиляционные трубы станут в будущем источником проблем, пусть и заметно позже, чем вообще без теплоизоляции.

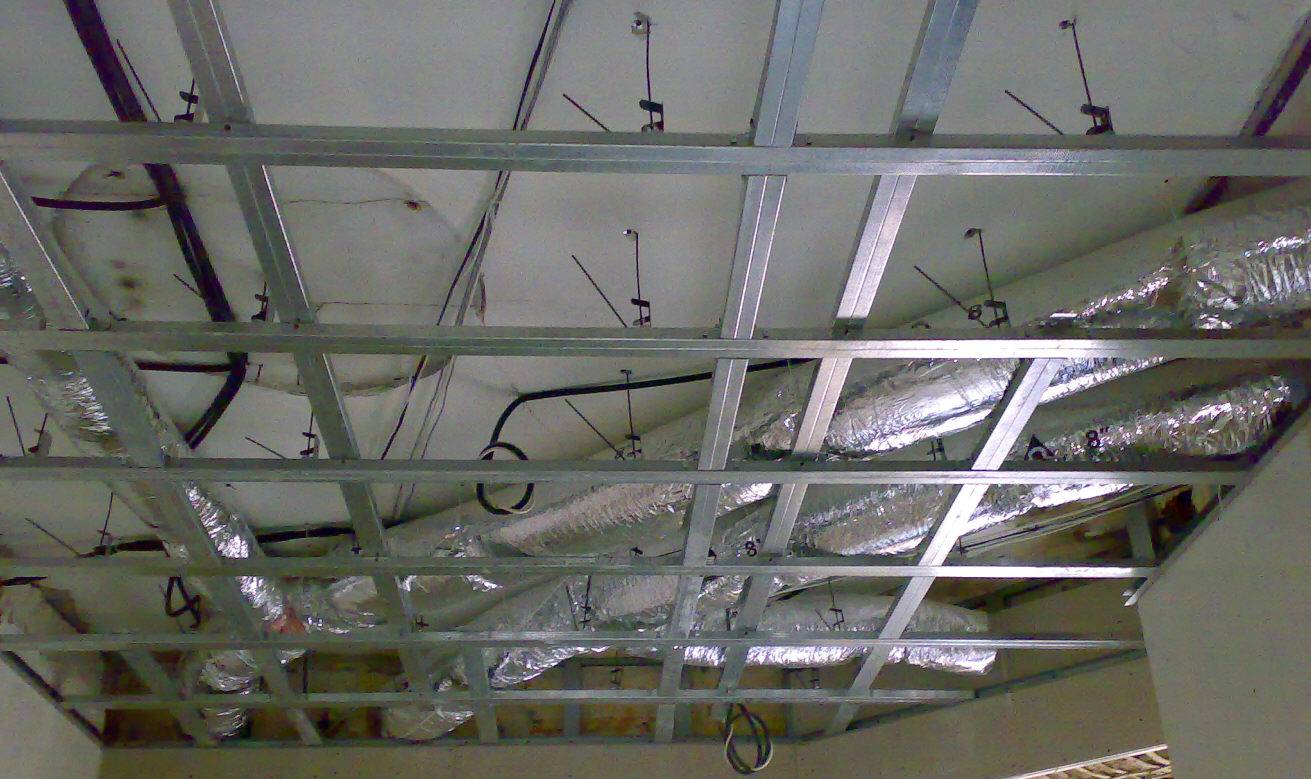

Обязательным местом для утепления труб воздуховодов является неотапливаемое чердачное помещение. Именно в нем разница температур в холодное время года становится источником проблем из-за образования влаги. Конденсат на них, вне зависимости от того использованы пластиковые трубы или металлические, образуется как внутри, так и снаружи.

Выбор лучшего материала

Чтобы теплоизоляция любых: пластиковых, металлических и разных других вентиляционных труб оказалась достаточно эффективной, но и не ударила по бюджету – следует правильно выбрать утеплитель. Сегодня существует достаточно богатый выбор материалов для этого, как доступных так и достаточно дорогостоящих. Самыми рекомендуемыми вариантами являются следующие виды утеплителя:

• Минеральная вата. Недорогой пожаробезопасный вариант, доступный практически в любом строительном магазине. Обратной стороной доступности минеральной ваты является трудоёмкость монтажа и необходимость последующей ее защиты фольгой или оцинковкой. Боится влаги.

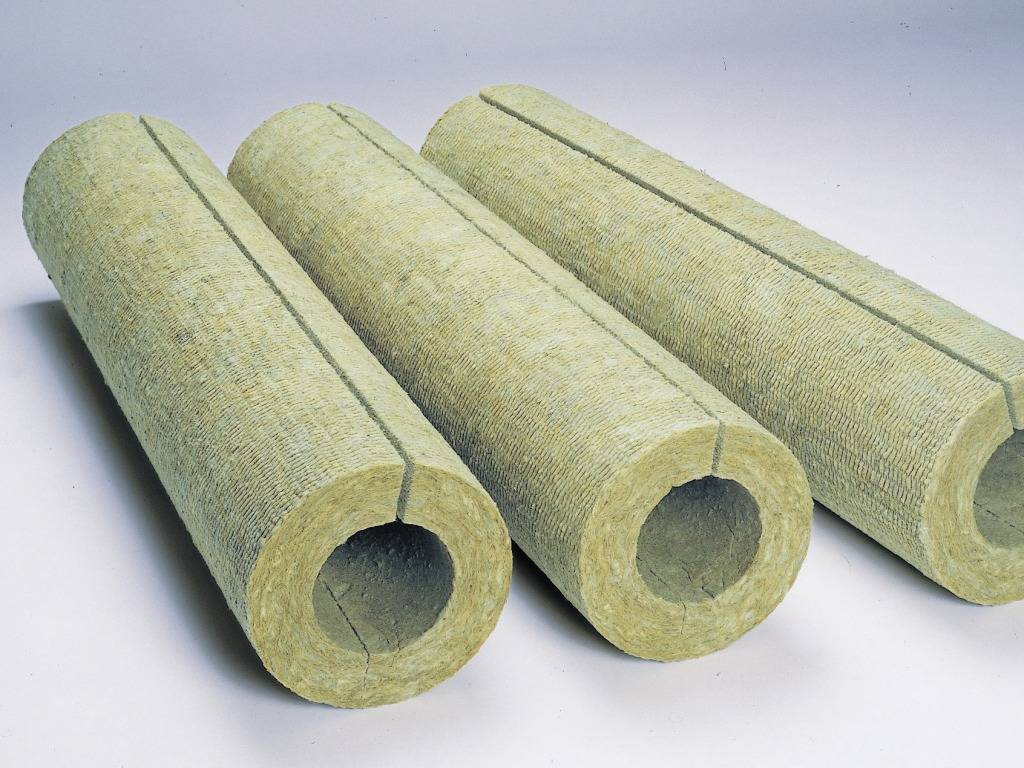

• Каменная вата. Обладает достоинствами минеральной ваты, а также ее недостатками. Со временем слеживается и теряет свои теплоизоляционные свойства.

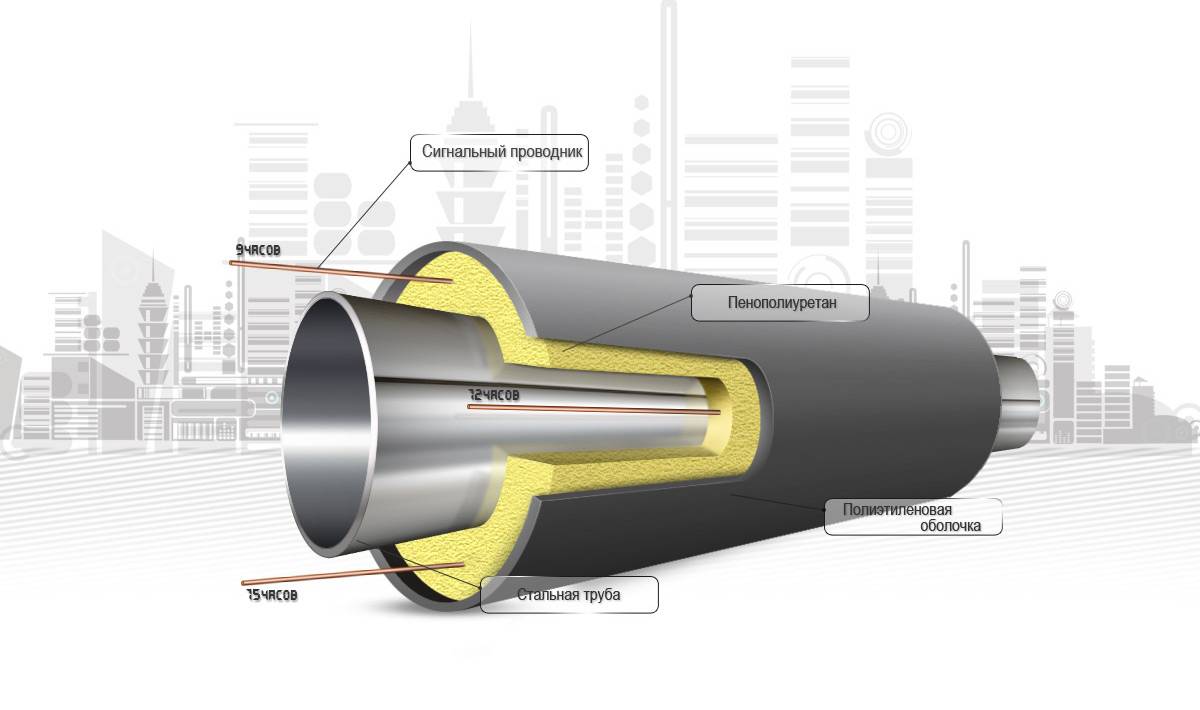

• Пенополиуретан и пенопласт. Разъёмные конструкции для труб определенного диаметра. Недорогие, но обеспечивающие отличную тепло- и влагоизоляцию. Недостатком материалов является высокая пожароопасность и достаточно низкая устойчивость к механическим повреждениям.
• Вспененный полиэтилен. Утеплитель, предлагаемый в виде готовых трубок разного диаметра. Недорогой, отличатся хорошими показателями теплоизоляции, не боится влаги. Недостатком является необходимость надевать теплоизолятор на трубу воздуховода, что неудобно или даже иногда невозможно.

Выбор – чем утеплить вентиляционную трубу – каждый проводит сам. Основное правило, на которое рекомендуется опираться при выборе – приобретать тот материал, который наиболее полно решит проблему конденсата частной вентиляционной сети.

Требования СНиП для вентиляционных систем

Требования СНиП можно считать избыточными, но выполнять все равно надо. Они четко прописывают не только минимально необходимый воздухообмен для каждого из помещений, но и регламентируют характеристики каждого из элементов системы — воздуховодов, соединительных элементов, клапанов.

Необходимый воздухообмен составляет:

• для подвала — 5 кубометров в час;
• для жилых комнат — 40 кубометров в час;
• для санузла — 60 кубометров в час (плюс отдельный воздуховод);
• для кухни с электроплитой — 60 кубометров в час (плюс отдельный воздуховод);
• для кухни с газовой плитой — 80 кубометров в час при одной работающей конфорке (плюс отдельный воздуховод).

Санузел и кухню логично оборудовать системой принудительного вентилирования даже если для всего остального дома достаточно естественной. Вытяжка воздуха из подвала во избежание концентрации в нем более тяжелого чем воздух углекислого газа также часто обеспечивается отдельным воздуховодом.

Схема циркуляции воздуха в доме, выполненная в стиле инфографики, дает представление о течении воздушных потоков

Очень важно после монтажа системы воздуховодов проверить функциональность системы. Домовладельцы, не готовые превращать крышу дома в частокол воздуховодов, часто задумываются о том, каким образом лучше обустроить вентиляционные коммуникации в пределах чердака. Ведь хотелось бы, чтобы конструкция была не слишком громоздкой

Ведь хотелось бы, чтобы конструкция была не слишком громоздкой

Домовладельцы, не готовые превращать крышу дома в частокол воздуховодов, часто задумываются о том, каким образом лучше обустроить вентиляционные коммуникации в пределах чердака. Ведь хотелось бы, чтобы конструкция была не слишком громоздкой.

Но можно ли выводить отработанный воздух через кровельную конструкцию и ее опорный каркас – стропильную систему? И если это решение допустимо, как его лучше реализовать? Какое оборудование потребуется для обустройства?

Мифы, касающиеся чердачной вентиляции

Любая вентиляция чердака в частном доме не гарантирует эффективного воздухообмена, если она сконструирована неправильно. Но часто среди людей распространены всевозможные заблуждения. Эти мифы нужно знать и понимать к чему они способны привести:

• Вентиляция необходима лишь в сильную жару. В действительности обновление воздушных потоков на чердаке необходимо в любое время. Скорее, зимой требуется уравнивать значительную разницу между температурой уличного воздуха и внутри чердачного помещения. Без этого неизбежно начнет быстро расти влажность — прекрасные условия для бурного развития грибка и плесени. Уничтожить эти микроорганизмы будет сложно, постепенно они начнут проникать внутрь помещений, поэтому уют и комфорт окажутся под большим вопросом.
• Через вентиляционную систему теплый воздух зимой выходит наружу, что способствует быстрому охлаждению здания. В действительности, если тепло уходит через ограждающие конструкции, то причина не в функционировании вентсистемы, а в плохой теплоизоляции. Именно по ее вине на чердак в частном доме проникают охлажденные и влажные воздушные массы, из-за чего появляется конденсат.
• Габариты вентиляционных отверстий большого значения не имеют. В действительности их размеры очень важны. При недостаточной площади слуховых окон работа вентиляции будет почти незаметна.

Необходимость вентиляции для чердака

Слуховое окно

При недостаточной вентиляции чердака также рассматривается вариант обустройства слухового окна. Конструкция может обладать разной формой, так как она выполняет не только вентиляционную, но и декоративную роль. Двухскатные модели подходят для металлических или мягких типов кровли, односкатные — для крыши из самых различных материалов.

Такая разновидность вентиляционного оборудования стоит недешево, но это оправдывается отличной циркуляцией воздуха и привлекательным дизайном. Основная задача слухового окна заключается в обеспечении свободной циркуляции свежего воздуха в подкровельное пространство, а также борьбе с лишней влагой. С помощью этого изобретения можно избавиться от неприятных проявлений в виде сырости, плесени и грибков в короткое время, причем на любых кровельных конструкциях. В зависимости от типа крыши и материала, из которого она изготовлена, для обустройства системы вентиляции можно задействовать самые различные приборы. Они бывают наружными и внутренними.

Чтобы будущее вентиляционное оборудование оправдало себя и было максимально продуктивным, необходимо заранее продумать оптимальную высоту кровли и ее форму. Также нужно выделить места установки приборов и выводов всех каналов системы.

Соблюдение простых рекомендаций позволит успешно завершить монтаж подобных устройств, а также положительно скажется на сроке их службы. Более того, правильно обустроенная вентиляция — это залог долгой и надежной службы крыши в целом.
