Зачем нужен обратный клапан?
В процессе работы внутри отопительной системы появляется гидравлическое давление, которое может быть неодинаковым на различных ее участках. Причины такого явления самые разные.
Чаще всего это неравномерное остывание теплоносителя, ошибки в проектировании и сборке системы или ее прорыв. Результат всегда один: направление основного потока жидкости изменяется, и он поворачивается в противоположную сторону.
Это чревато весьма серьезными последствиями вплоть до выхода котла, а то и всей системы, из строя, что потребует в дальнейшем значительных затрат на ремонт.
По этой причине специалисты настойчиво рекомендуют ставить обратный клапан. Устройство способно пропускать жидкость только в одном направлении. При появлении обратного потока срабатывает запорный механизм, и отверстие становится непроходимым для теплоносителя.
Таким образом, прибор способен контролировать поток жидкости, пропуская его только в одном направлении.
Принцип действия обратного клапана весьма прост. Он пропускает жидкий теплоноситель в заданном направлении и перекрывает путь, когда он пытается двигаться в противоположном
Для нормальной работы системы нужно, чтобы устройство не создавало дополнительного давления, и беспрепятственно пропускало двигающийся к радиаторам теплоноситель
Поэтому крайне важно грамотно подобрать изделие
Классификация
Эти изделия применяются не только в системе отопления и водоснабжения, но и при установке канализационного и вентиляционного оборудования. Арматура выполняет одну и ту же функцию, отличаясь при этом габаритами, формой, материалом корпуса, способом запуска, а также видом затвора.
По материалу изготовления
Самыми лучшими считаются клапаны из нержавейки. Они более дорогие, чем чугунные, применяемые для труб крупного диаметра, или латунные, считающиеся отличным вариантом для бытовых целей.
Но зато отличаются проверенной временем долговечностью.
По методу подключения
Защитные клапаны могут быть следующих типов:
- фланцевые (используются для труб большого диаметра);
- межфланцевые (имеют небольшой размер и устанавливаются в пространстве между фланцами);
- муфтовые (имеющие переходы с резьбой, предназначенные для крепления).
По конструкции
Шаровые (шариковые) клапаны отличаются наличием запорной детали, представляющей собой шарик из металла, который прижимается к седлу с помощью пружины, когда происходит снижение давления в системе или прекращение движения воды. Такие элементы считаются дорогостоящими, их принято использовать на трубах компактного размера (до 40 мм) при монтаже больших магистралей в системе централизованного отопления.
Лепестковые клапаны обратного типа могут иметь 1 или 2 створки. Регулирование направления потока теплоносителя происходит за счет стальной пластины, а также специальной шарнирной системы, обеспечивающей движение створок под давлением. Лепестковый клапан с 2 створками гарантирует минимальные гидродинамические затраты, а элемент с 1 створкой (поворотный) используется для труб размером от 50 мм и изготавливается, как правило, из чугуна.
Дисковый пружинный клапан обратного типа используется для отопления квартир и домов, а также ставится на радиаторы. Он привлекает автоматической работой, отличается доступной ценой, широким выбором диаметров, причем крепится муфтовым способом – самым доступным для бытовых целей. При покупке рекомендуется выбирать деталь с сердечником из стали или латуни.
Правила монтажа и настройки
Клапан нужно установить по направлению основного тока, для этого на корпусе есть стрелка. Уплотнение стыков выполняется с помощью паронита, но прокладка ставится так, чтобы не уменьшался внутренний диаметр проходного устройства
Условие важно для предупреждения гидравлического удара в сети трубопровода
Устройство ставится так, чтобы другие элементы магистрали не оказывали влияние на его работу. Участок трубы с клапаном может поддерживаться металлическим каркасом для предупреждения вибраций или других воздействий. Перед проходным механизмом ставится сетка для грубой очистки от твердых примесей.
Необходимость применения
Установка клапана обратного типа может носить обязательный или рекомендательный характер. В промышленных целях их монтажом занимаются профессионалы. Что касается жилых домов и квартир, то есть несколько случаев, когда такая арматура необходима:
При установке счетчика на воду
Это обязательное условие, без выполнения которого невозможно получить документальное одобрение от водоснабжающих предприятий.
Клапан не позволяет воде циркулировать в обратную сторону, что может быть вызвано разницей в давлении внутри труб.

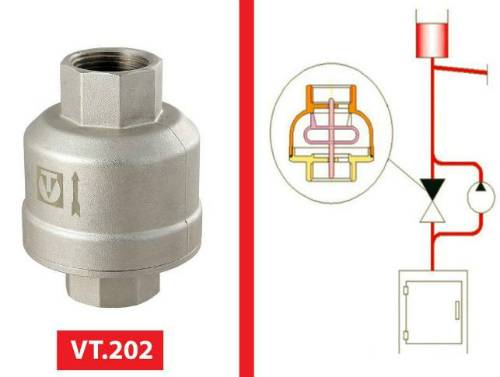

Для циркуляционных насосов
При использовании насосов циркуляционного типа клапаны устанавливают на выходе.
Это позволяет избежать аварий и сбоев в системе, которые могут быть спровоцированы обратным движением воды в контуре с более слабым насосом при вытеснении теплоносителя более мощным агрегатом.
На обратной отопительной магистрали
На обратной отопительной магистрали клапан монтируют перед самым входом в котел.
Если случится авария, защитная арматура не даст вытечь теплоносителю, а при нормальной работе системы не позволит двигаться ему в запрещенном направлении.

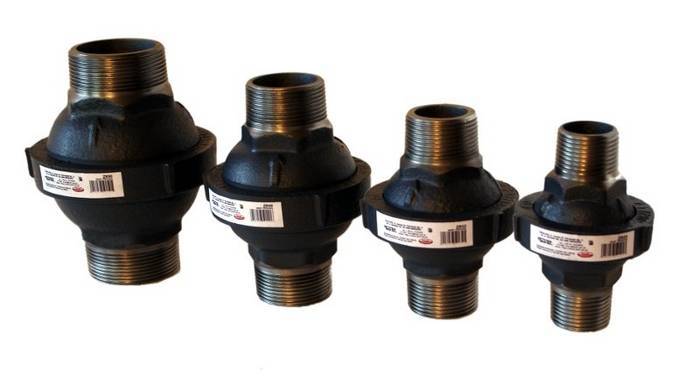

Для глубинных насосов
Кроме того, такие защитные элементы используют при функционировании насосов, рассчитанных на глубинную работу для того, чтобы в неработающем состоянии вода не смогла вытекать из трубопровода.
Зачем нужен обратный клапан в системах отопления
Решая куда и как ставить клапан, следует в первую очередь учитывать, что его присутствие является нежелательным в любой системе. Дело в том, прибор обладает довольно высоким гидравлическим сопротивлением в диапазоне от 0,1 до 1 метра горизонтального трубопроводного участка, что соответствует показателям напора от 0,1 до 1 атмосферы (бара).
Гидросопротивление трубопровода или арматуры в магистрали зависит от скорости потока (объема прокачки), для бытовых систем стандартный диапазон скоростей движения теплового носителя — 0,5 — 1,5 м/с. При данных значениях сопротивление клапана лежит в диапазоне 0,3 — 0,4 м, что соответствует падению напора в магистрали на 0,3 — 0,4 бара.
Котловая часть
Система стандартного отопления включает в себя множество интересных компонентов, где каждый из элементов выполняет особую задачу. Один из таких составляющих — обратный клапан, что следит за потоком теплоносителя.
Во время работы, появляется гидравлическое давление, которое неравномерно распределяется по всем участкам. Это может возникать из-за разных вариантов, но самой частой причиной этих проблем являются:
- Неравномерное остывание теплоносителя.
- Ошибки при строительстве.
- Неправильная сборка системы.
Применение обратных клапанов в котловой части происходит в большинстве случаев, если два котлованы работаю параллельно. К примеру, на производстве используют один электрический и любой другой. Во время работы параллельно на определенную нагрузку на подаче или на выходе устанавливают контуры, чтобы вовремя выхода из строя одного котла, второй продолжал функционировать.
Это позволит не замыкать линии на определенном участке. Кроме того, достаточно близкое расположение позволит нормально шунтировать напорные характеристики и греть второй котел. Такие клапаны способны получать лишнюю отдачу через теплообменник и направлять выход через трубу.
Если котел будет твердотопливным, то это сделает работу «рубашки» радиатора очень сильной с отводом тепла. В котловой части хватит установить клапаны на входы и выходы при параллельной работе, чтобы не заморачиваться.
Особенности установки
Во время установки обратных клапанов в отоплении, необходимо следовать несколькими правилами:
- Установка клапана происходит по направлению теплоносителя. Чтобы избежать проблем с монтажом, на корпусе присутствует стрелка направления.
- Чтобы уплотнить клапан используют паронитовые прокладки, только учитывают, чтобы диаметр отверстия не уменьшался.
- Желательно устанавливать перед клапаном сетку для грубой очистки, чтобы мелкие частицы не попадали в механизм и не создавали повреждений.
- Клапан устанавливают так, чтобы другие компоненты не мешали ему при работе. Это позволит избавится от дополнительного давления на клапан.
Как проводится монтаж
При использовании агрегата обратного давления речь зачастую идет об обустройстве систем по схеме обвязки котлов. Если присутствует необходимость в создании единого каскада из нескольких теплогенераторов, или разных теплоносителей, то происходит их связывание. Таким образом удалось избежать образования потоков-паразитов, от которых предотвращает правильно установленный клапан. Благодаря этому могут возникать параллельные включения нескольких тепловых источников. Если подача среды происходит посредством насоса, то может устанавливаться любой тип затвора. А вот при наличии циркуляции естественного типа, понадобится монтаж гравитационного клапана.
Правила, которые рекомендуется соблюдать:
- В зависимости от того, по какому принципу будет произведено включение, будет зависеть и показатель рабочего давления. Выше 16 Бар используется фланцевый, а вот если ниже, то муфтовый.
- Насос, благодаря которому происходит циркуляция, должен монтироваться перед другими устройствами, описанными ниже, а не после них.
- Изделие устанавливается согласно схеме приложенной в техническом паспорте.
- Для подачи потока рабочей среды в коттеджи достаточным является давление в 3 Бар. Если здание отапливается сетью, то температурный режим составит порядка 95°С. Перед установкой следует рассмотреть все имеющиеся параметры, и только после этого выбирать агрегат.
- Выбор должен быть основан на таких показателях, как температурный режим и уровень рабочего давления.
Клапан этого типа считается одним из основных элементов любой отопительной системы. Исходя из общеизвестных условий, его работа направлена на исключение возможности возникновения аварийной ситуации, иные же агрегаты направлены на повышение показателя эффективности. Перед покупкой следует рассмотреть множество моделей, сравнить их характеристики и узнать множество нюансов касательно их установки и последующей эксплуатации. При возникновении внештатных ситуаций рекомендуется незамедлительно обратиться к специалистам.
Виды запорных элементов
Любой обратный клапан (устаревшее название – невозвратный) выполняет простую задачу – не позволяет потоку теплоносителя менять направление, пропуская жидкость лишь в одну сторону. В схемах водяного отопления данная функция нужна не всегда и реализуется по мере необходимости.
В отопительных системах частных домов и квартир применяются следующие виды возвратных клапанов:
- лепестковые;
- тарельчатые;
- шаровые.
Промышленные модели устанавливаются в крупных котельных и на производственных объектах
Разберем устройство и принцип работы каждого типа клапанов отдельно. В дальнейшем это поможет вам понять, какое изделие лучше подобрать и установить в конкретную систему отопления.

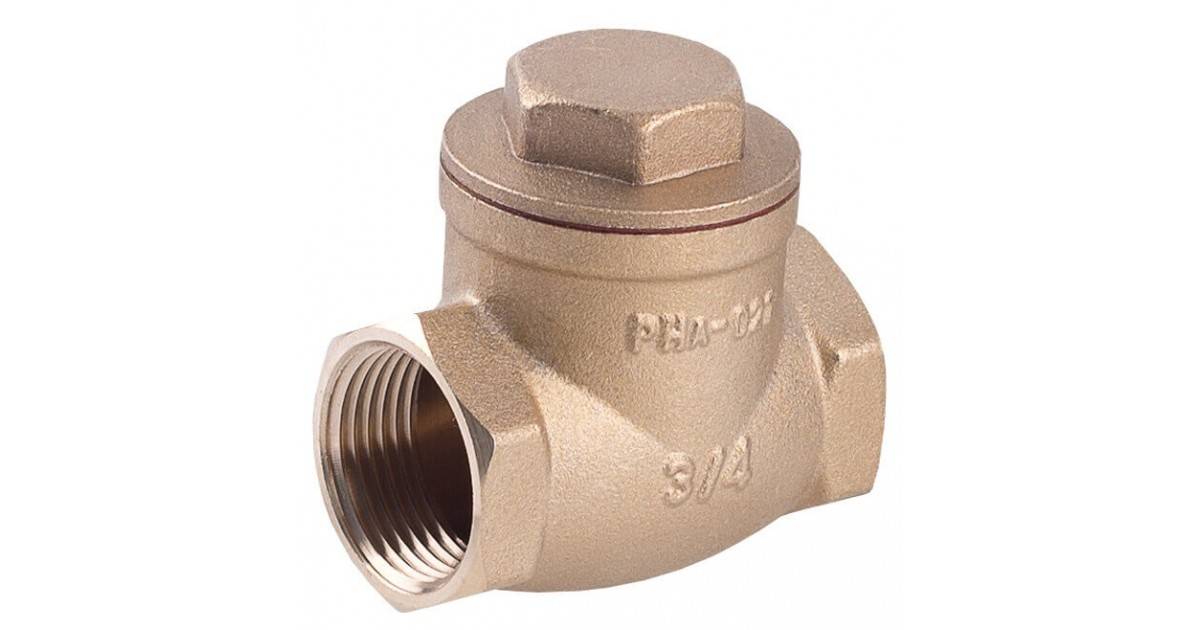

Лепестковые клапаны
Элемент, изготавливаемый из латуни либо нержавеющей стали, состоит из таких деталей:
- корпус в виде тройника с откручивающейся верхней пробкой (для обслуживания);
- дисковый затвор, закрепленный на оси посредством поворотного рычага;
- седло с уплотнением, куда прилегает диск в закрытом состоянии.

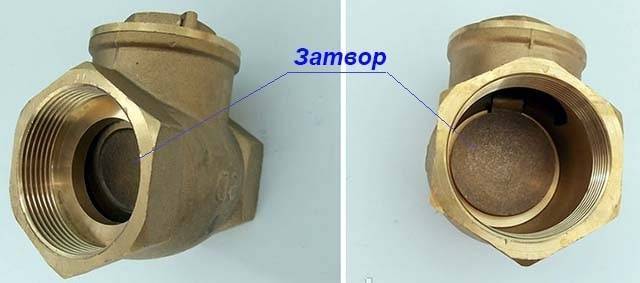

Общее устройство лепесткового обратного клапана показано на чертеже с деталировкой. Принцип работы элемента следующий: теплоноситель, движущийся в указанном направлении, отклоняет запорный диск и свободно проходит дальше по трубе. Когда направление потока воды меняется на противоположное, затвор под воздействием силы тяжести (или пружины) автоматически захлопывается и перекрывает проход.
Типовая конструкция с гравитационным затвором
Перечислим важные характеристики лепестковых обратных клапанов, устанавливаемых в системы отопления частных домов:
- диаметр внутреннего прохода – от 15 до 50 мм (½—2 дюйма);
- максимальное рабочее давление – 16 Бар;
- низкое гидравлическое сопротивление;
- сбоку в корпусе предусмотрен винт для разборки и настройки оси затвора;
- гравитационная версия без пружины может нормально работать только в горизонтальном положении.
Подробно конструкция и принцип работы поворотного клапана показан на видео:
Клапаны тарельчатого типа
Принцип работы тарельчатого обратного клапана понятен по его конструкции, изображенной на чертеже:
- Внутри цилиндрического латунного корпуса сделана площадка с круглым отверстием – седло.
- С другой стороны детали выполнена перегородка, имеющая отверстие в центре.
- В отверстие перегородки вставлен шток с тарельчатым затвором на конце, оснащенным уплотнителем.
- Между перегородкой и «тарелкой» установлена пружина, прижимающая диск к седлу.
Вода, текущая в правильном направлении, преодолевает силу упругости пружины, открывает затвор и двигается дальше. В обратную сторону течение невозможно – проток моментально закрывается. Какие свойства обратного клапана важны для систем отопления:
- способность функционировать при любой ориентации корпуса в пространстве;
- рабочее давление – не менее 10 Бар, диаметры DN15 — DN100 (внутренний);
- тип соединения – муфтовое (внутренняя трубная резьба);
- пружинный запор создает повышенное гидравлическое сопротивление потоку жидкости;
- уплотнение теряет герметичность в случае попадания твердых частиц, например, песка.
В инженерных сетях частных домов и квартир применяются клапаны с муфтовым присоединением Тарельчатые запоры также применяются в сетях водоснабжения, например, совместно с погружными насосами. Клапан не позволяет воде из трубопроводов стекать обратно в колодец либо скважину.
Шаровые затворы
Это обратный клапан простейшей конструкции, работающий по следующему принципу:
- Внутри цилиндрического латунного корпуса помещен шарик, сделанный из резины, реже — алюминия.
- Выскочить наружу шарику не позволяют 2 перегородки с отверстиями, сделанные по краям.
- Поток теплоносителя придавливает резиновый шар к перегородке с ребрами. Эти выступы образуют зазор, куда свободно проходит поток воды.
- Если теплоноситель двинется в обратную сторону, шарик прижмется ко второй перемычке – седлу. Поскольку ребра отсутствуют, тело шарика полностью закроет проходное отверстие.
Плюсы шарового обратного клапана – низкая цена, малое гидравлическое сопротивление и работа без всяких пружин в любом положении, хотя предпочтительнее вертикальное. Недостаток – потеря герметичности при повышении давления до 6—7 Бар, чего не случается в индивидуальных отопительных сетях.
Чтобы ближе познакомиться с шариковым затвором, смотрите следующее видео: Дата: 25 сентября 2021
Различия
Рассматриваемые устройства выполняют практически идентичную задачу, но имеют несколько отличий. Примером назовем нижеприведенные моменты:
- Затворы служат для перекрытия потока, но могут также использоваться для временной регулировки. Производители не рекомендуют использовать затворы в качестве регулирующего механизма.
- Задвижки практически никогда не применяются для регулирования потока, что связано с конструктивными особенностями. Подобное устройство применяется исключительно для перекрытия потока.
- Клапана в основном выполняют функцию регулировки. Но в продаже есть и устройства, которые и перекрывают поток.
Задвижка и затворы регулируются вручную или от блока удаленного управления. А вот многие клапана работают в автоматическом режиме, конструкция срабатывает при определенных ситуациях. Кроме этого клапана зачастую имеют более компактную конструкцию.
Клапаны для отопления: что надо учитывать при выборе?
По своим функциональному назначению они делятся на следующие типы:
- предохранительные;
- воздухоотводные;
- обратные;
- балансировочные;
- перепускные;
- трехходовые.
Расчет при проектировании системы отопления выполняется в следующей последовательности:
- Рассчитываются параметры теплоносителя в узловых точках — температура, перепад давлений, расход.
- По полученным значениям выбираются тип и номинал вентилей.
- Рассчитываются предварительные настройки регулировочных элементов (положения регулировочных ручек).
При выборе типа и номинала учитываются следующие критерии.
Тип теплоносителя
Теплоносителем может быть либо вода, либо антифриз — этиленгликоль, пропиленгликоль и другие.
Особенности, которые необходимо принимать в расчет:
- У воды на 15—20% больше теплоемкость, чем у антифриза.
- Антифриз вступает в реакцию с цинком, поэтому клапанные приборы не должны иметь цинковое покрытие.
- Максимальная температура теплоносителя с антифризом — не выше 75ºС (при более высокой температуре начинается парообразование). Это учитывается при настройках клапанов группы безопасности.
Температурный режим
При проектировании системы отопления устанавливается максимальная и минимальная температура теплоносителя. Соответственно все вентили отопления должны нормально функционировать в указанном температурном диапазоне.
Важно! При вычислении параметров нужно закладывать в проект не формальные (стандартные) исходные данные по температурному режиму, а реальные. Например, температура носителя, получаемая от городских сетей может составлять не 150ºС, как в технических условиях, а 110—120ºС. Расход теплоносителя в обоих случаях будет отличаться в 2 раза
Расход теплоносителя в обоих случаях будет отличаться в 2 раза.
Давление в системе
Все вентили должны быть устойчивы к максимальному давлению в системе отопления, которое рассчитывается при проектировании.
От значений давления зависит расчет и выбор предохранительных, перепускных и балансировочных приборов.
Сечение
От проходного сечения зависит пропускная способность — количество теплоносителя, проходящее через клапан в единицу времени.
При выборе клапана с меньшим значением проходного сечения будет наблюдаться нарушение циркуляции теплоносителя. Выбор с высшим расчетным значением приведет к неоправданному удорожанию системы.
