Предохранительные клапаны в системах отопления

Как выбрать предохранительный клапан

Основной критерий выбора предохранительного устройства – технические параметры отопительной системы, указанные в проектной документации.

В большинстве современных закрытых систем отопления используются стандартные латунные предохранительные клапаны прямого действия.

Они подходят для установки в системы, работающие на дизельных, газовых или электрических котлах.При достижении критической температуры и давления предохранительный клапан практически мгновенно прекращает дальнейший нагрев рабочей среды и предотвращает аварию.

Простые латунные предохранительные клапаны рассчитаны на превышение давления рабочей среды до 3-6 бар.

При выборе клапана для дизельных, газовых и электрических котлов нужно выбирать предохранительные устройства, способные выдержать давление, на 20-25% превышающее нормальное рабочее давление в системе.

Для твердотопливных котлов, работающих на торфе, брикетах или угле, нужно более тщательно выбирать вид сбросников, т.к. твердое топливо не может прекратить горение моментально и еще некоторое время после выключения продолжают нагревать воду.

Для них подходят современные предохранительные клапаны теплового сброса, рассчитанные на максимальное рабочее давление 10 бар. То же самое относится к твердотопливным котлам в открытых системах отопления, в которых сбросные клапаны эффективнее всего работают, реагируя на повышение рабочей температуры, а не давления.

Нежелательно выбирать дешевое инженерное оборудование от китайских производителей: оно обычно не отличается высоким качеством и быстро выходит из строя. Показателем износа является повышение количества срабатываний клапана.

Рекомендуем ознакомиться:  Для чего нужен обратный клапан на воду и как его правильно установить?

Механизм прижима

Рычажно-грузовые предохранительные клапаны рассчитаны на большие нагрузки и диаметр трубы не менее 200 мм, поэтому используются в промышленных отопительных системах.

Для индивидуального отопления частного дома лучше приобрести устройство с пружинным механизмом, это стандартный, надежный и часто используемый вид сбросного клапана.

Высота подъема

Клапаны сброса давления имеют разную высоту подъема затвора:

1. Малоподъемная модель ПС-350.Малоподъемные. Высота затвора в малоподъемных клапанах не превышает 1/20 диаметра седла. Имеют относительно низкую пропускную способность и простую конструкцию. Применяются в магистралях с жидким теплоносителем. Как правило, малоподъемной предохранительной арматуры достаточно для системы отопления с водяным контуром мощностью до 40-43 кВт. Для предотвращения аварии в таких системах необходимо сбросить небольшой объем теплоносителя.
2. Полноподъемные. Высота затвора в полноподьемных клапанах больше или равна диаметру седла. Как правило, это рычажно-грузовые механизмы, более дорогие и сложные по конструкции. Полноподъемные клапаны имеют высокую пропускную способность, могут быть установлены на магистрали, в которых циркулируют газы, пар или сжатый воздух.

Полноподъемная модель PN 16.

Скорость срабатывания механизма

По скорости срабатывания предохранительные клапаны делятся на пропорциональные и двухпозиционные.

В отопительных системах частного дома лучше использовать пропорциональные клапаны, опять таки, их достаточно для большинства систем. Затворная крышка таких устройств открывается постепенно, пропорционально возрастанию давления в магистрали, соответственно и объем сбрасываемого теплоносителя возрастает пропорционально. В таких клапанах отсутствуют автоколебания, они поддерживают корректный уровень давления и стоят дешевле.

Двухпозиционная предохранительная арматура отличается моментальным подрывом и полным открытием клапана. Такой механизм позволяет быстро сбросить большие объемы теплоносителя, однако создает риск гидроудара: из-за быстрого сброса большого количества жидкого теплоносителя, в магистрали существенно снижается давление, после чего клапан резко закрывается. Поэтому двухпозиционную предохранительную арматуру рекомендуют устанавливать на магистрали со сжимаемой средой (воздух, газ, пар).

Диаметр

Диаметр предохранительного клапана сброса давления в системе отопления не должен быть меньше разъема подводящего патрубка. В противном случае, работе механизма будет мешать постоянное гидравлическое давление.

Производитель

Поскольку предохранительные клапаны имеют довольно простую конструкцию, а современные модели в большинстве случаев изготавливаются из латуни по одинаковой технологии, критических различий между арматурой различных производителей нет.

Схема подключения

Вернемся теперь к общей схеме клапана. Мы проанализировали смешение двух потоков теплоносителей, которые имеют разную температуру. Здесь на поверхность выходит главный недостаток «трехходового», который не может дозировать количество теплоносителя. Поток холодный перемешивается с горячим потоком, на выходе получается достаточно непредсказуемая температура.

Термоблок старается выдерживать заданный уровень, но сделать это архисложно. Постоянно присутствует в этом случае неустойчивое равновесие. Подобная схема напоминает явление, как если бы открыть два крана с холодной и горячей водой, определить точную температуру воды будет практически невозможно. Таким образом, если нет возможности, используя клапана, влиять на подмес, надо значит поставить дополнительный блок, который сможет влиять на остывший теплоноситель.

Чаще всего монтируют:

1. Балансировочный вентиль.
2. Настроенный радиаторный клапан

Эти два элемента монтируются на байпас таким образом мы будем получать нужную температуру. Если отсутствует согласование между насосом котла и теплого пола, то в этом случае передавливание теплоносителя (котловой мощнее) сразу в обратку котлового контура. Таким образом до теплого пола доходить ничего не будет. Избежать этого явления можно с помощью монтажа обратного клапана, его также поставить можно на выходе. Таким образом проблема будет решена. Стоимость в среднем:

1. Клапан трехходовой 3300 руб.
2. Термоголовка 2700 руб.
3. Обратный клапан на дюйм 500 руб
4. Вентиль, радиаторный клапан до 700 руб
5. Общая сумма составляет порядка 7200 руб.

При этом не учитываются трубы, фиксирующие материалы.

Стоит рассчитывать диапазон температур. Для теплых полов температура не превышает 40°C. Также существуют допуски по давлению: дорогие конструкции «держат» давление до 16 бар,  для бытовых устройств вполне хватает в 2,5 раза меньше (5-5 бар). Регулируются данные показатели ГОСТ 26349-84.

Трехходовые клапана имеют разные диаметры патрубков. Самые популярные из них: это 1 и ¾ дюйма, резьба при этом бывает как внутренняя, так и — внешняя.

Трехходовые клапаны в отоплении теплого пола кажутся невзрачными, но они необходимы в работе и применяются в различных сферах, выполняя важные функции. Использовать клапана рекомендуется использовать изделия от известных производителей, тогда это компактное устройство будет работать без сбоев долгие годы. При покупке следует познакомиться, чтобы на корпусе не был повреждений или трещин. Регулятор должен без затруднений поворачиваться в любую сторону. Термоголовка проверяется с помощью небольшого нагрева. Это можно сделать, используя о

Читайте так же:

Клапан сброса избыточного давления — назначение, применение в системе и нюансы выбора (110 фото)

Отопительная система в процессе своей эксплуатации всегда является довольно опасной. Почему опасной, спросят многие. Все очень просто, системы отопления в домах и квартирах постоянно имеют в сети напряжение. Напряжение появляется вследствие давления, которое имеется в системе.

Давление в системе отопления может расти и снижаться, а также бывают резкие скачки, непредвиденные. В случае резкого скачка давления температура в системе растет до предела и вода в батареях превращается в пар, что их просто разрывает. Это очень опасно и для предотвращения данной аварии в системе устанавливают специальные устройства.

На фото клапана сброса избыточного давления можно увидеть, как он выглядит внешне. А о том, как он устроен и для чего нужен, мы поговорим сейчас.

Для каких целей используют клапан

Для того, чтобы избежать ситуации с разрывом батарей в системе отопления применяют два прибора: манометр и клапан. Первое устройство призвано визуально указывать то давление, которое в каждый момент времени находится в системе.

Что касается клапана сброса избыточного давления воды или другого теплоносителя, то он служит для автоматического предотвращения аварии. Это очень помогает, если в момент скачка давления люди не видят показаний.

Как понятно по названию прибора, он обязан в процессе своей работы избавлять систему от избыточного давления. Но не все понимают, что такое избыточное давление.

Дело в том, что какое-то количество бар в системе всегда присутствует на это элементы рассчитаны. При покупке учитывают и возможное превышение давления, чтобы трубы и радиаторы справлялись с ним.

Однако не всегда давление не превышает предела, который учли при установке оборудования. Так вот, клапан начинает сброс давления, как только оно превышает постоянную норму.

Если превышение дойдет до границы излишне предусмотренного, то трубы просто начнет рвать.

Таким образом клапан предохраняет от вероятности аварийного состояния. Его применяют не только в системе отопления, но везде, где есть давление в системе.

Рабочий процесс клапана

Независимо от разновидности устройств предохранительных клапанов сброса избыточного давления, все они примерно похожи.

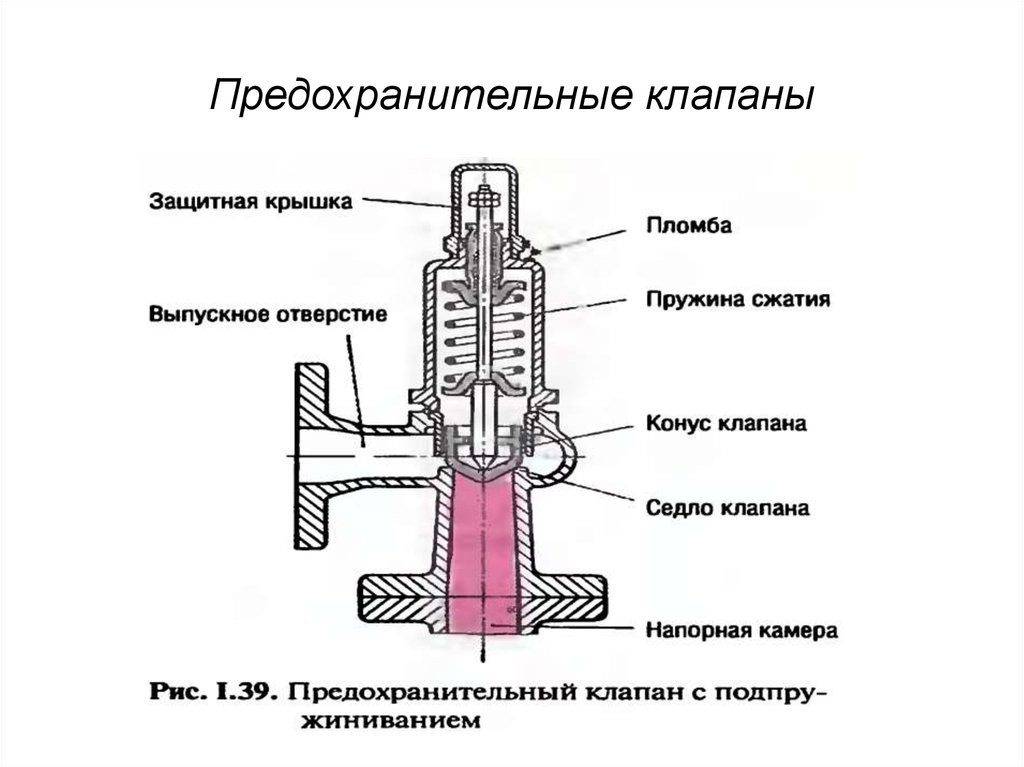

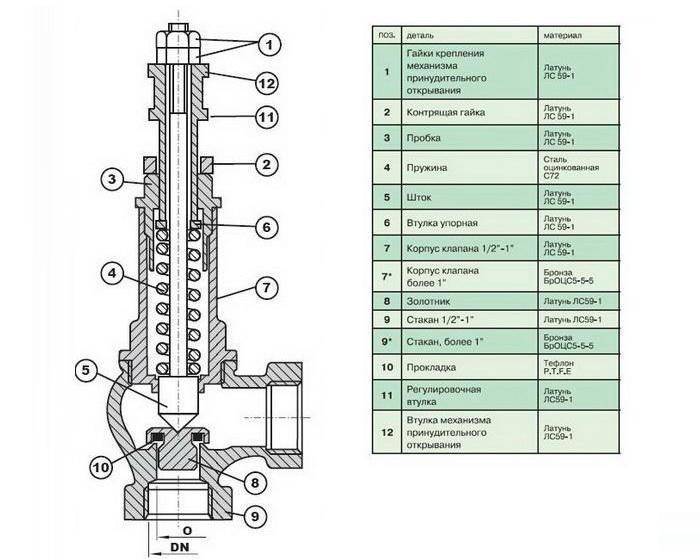

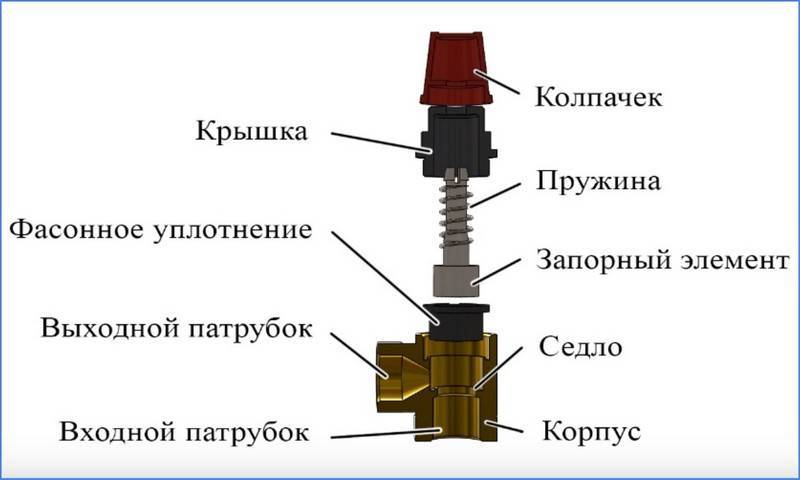

Если рассматривать, как устроен клапан, то это полая труба, которая крепится к системе отопления. В ней есть отвод для выхода излишнего давления, который перекрыт специальным штоком, похожим на пробку.

Шток удерживается довольно плотной пружиной. Сверху пружина крепится к головке, которая запаяна.

Далее при сильном повышении сжимается пружина и тем самым проход или отвод, как его более часто называют, открывается. Избыточное давление благополучно покидает через отвод систему и не вредит ей.

Во время такого процесса клапан аварийного сброса избыточного давления сильно начинает шипеть и этого просто невозможно не заметить.

Таким образом, при нормализации давления, пружина расслабляется, шток становится на свое место. Отверстие отвода давления вновь становится закрытым.

Где необходима установка клапана

Самая острая необходимость в установке данного клапана стоит в системах парового отопления. там из-за использования высоких температур теплоноситель может перегреваться до предела. Именно это становится причиной повышения давления в системе.

Для данных случаев просто необходимо иметь клапан сброса избыточного давления отопления. Особенно это касается закрытых систем, которые не имеют расширительного бачка.

Еще одна веская причина установить клапан сброса — наличие подкачивающего водного насоса. Данные устройства имеют очень высокую мощность, что может привести к разрыву систем.

Выход из строя может вызвать работа насоса в холостом режиме, поэтому требуется клапан сброса избыточного давления воздуха.

В прочем, клапан сброса лишним не будет нигде, поэтому, если вы имеете лишние средства, то лучше всего установить его. Менее всего в таких устройствах нуждаются газовые и электрические системы. Более всего — паровое отопление.

Типы баков

• открытые;
• закрытые.

Открытый

Устанавливается в системах с естественной циркуляцией теплоносителя. Он монтируется в самой верхней точке и представляет собой открытую или полуоткрытую ёмкость круглой или прямоугольной формы.

На определённом уровне в него вставляется трубка для слива излишков теплоносителя. Открытый резервуар обязательно утепляют, чтобы теплоноситель не остывал.

Фото 1. Расширительный бак открытого типа, подходит для отопительных систем с естественной циркуляцией.

Достоинства:

• простота и неприхотливость обслуживания;
• отсутствие дополнительных элементов;
• простота управления.

Недостатки:

• открытость и контакт с атмосферой, вследствие чего возможна коррозия самого устройства;
• из-за открытости наблюдается большое испарение теплоносителя, что приводит к необходимости постоянного контроля за уровнем жидкости;
• установка в верхней точке основного стояка доставляет неудобства при добавлении жидкости в систему.

Закрытый

Резервуар закрытого типа устанавливается в системах отопления с принудительной циркуляцией теплоносителя. Он представляет собой герметичную ёмкость с установленным краном Маевского для стравливания лишнего воздуха. Для контроля за давлением внутри бака его снабжают барометром. Такой резервуар устанавливается в любом месте помещения.

Фото 2. Расширительный бачок закрытого типа обычно монтируется в отопительных системах с принудительной циркуляцией.

Достоинства:

• полная герметичность системы;
• отсутствие контакта с воздухом, что исключает коррозию труб и радиаторов;
• простота монтажа;
• экономичность.

Недостатки:

• необходимость устанавливать дополнительное оборудование для контроля за давлением внутри ёмкости;
• риск повреждения устройства вследствие скачков давления.

Мембранный

Резервуары мембранного типа — отдельный вид закрытых баков. Они представляют собой герметичную ёмкость с эластичной мембраной внутри.

Мембрана служит для регулировки давления жидкости в системе. Она разделяет резервуар на две части. Одна часть заполнена инертным газом, а другая предназначена для приёма излишков теплоносителя.

При попадании жидкости в одну часть, давление на мембрану усиливается, вследствие чего она сдвигается в ту сторону, где находится воздух. При остывании теплоносителя происходит обратный процесс. Давление со стороны жидкости уменьшается, а сжатый воздух выталкивает мембрану назад.

Мембранные ёмкости могут иметь сменную и несменную мембрану. Во втором случае при поломке придётся заменять расширительный бак полностью, поэтому большей популярностью пользуются ёмкости первого типа.

Достоинства:

• отсутствие контакта с воздухом и, как следствие, предотвращение коррозии металла;
• установка в любом удобном месте внутри помещения;
• отсутствие необходимости теплоизоляции;
• простота монтажа;
• надёжность;
• экономичность, т. к. теплоноситель не испаряется из труб и радиаторов и не охлаждается.

Недостатки:

• невозможность изготовить своими руками без специальных материалов и инструментов;
• периодическая проверка давления инертного газа;
• при поломке конструкции в отдельных случаях придётся заменять резервуар полностью.

Справка! Мембранные баки устанавливаются в системах отопления закрытого типа, использующих насос. Такие системы зависят от наличия электроэнергии.

Виды предохранительных клапанов

Данные элементы защиты классифицируют по-разному.

	Принцип работы	Высота подъёма затвора	Способ открытия затвора	Способ нагружения золотника
1	Прямого действия	Малоподъёмные	Пропорциональные	Пружинные
2	Непрямого действия	Полноподъёмные	Двухступенчатые	Рычажно-газовые
3				Импульсные

Пружинные – самые распространённые, используются для котельных небольшого размера. Они имеют простую и надёжную конструкцию и возможность лёгкой регулировки рабочего давление в системе. Также из преимуществ можно выделить низкую стоимость.Рычажные предохранительные устройства не пользуются особой популярностью, потому что, в основном, модельный ряд представлен диаметрами от 50 мм. Их используют в промышленной сфере.Импульсные устройства используют на паровых котлах с давлением больше 39 кгс/кв.см (3,9 МПа). На каждый котел устанавливают, как минимум, по 2 шт. (контрольный и рабочий).Малоподъёмные имеют высоту подъёма затвора от 5% от диаметра седла, поэтому имеют низкую пропускную способность. Из достоинств можно выделить: несложную конструкцию, доступную цену.

Малоподъемный и полноподъемный

В полноподъёмных затвор поднимается на высоту не менее 25% диаметра седла. Их относят к двухступенчатым. Характеризуются большой пропускной способностью, высокой стоимостью и сложной конструкцией.

Полноподъёмные защитные устройства имеют колокол. Его задача состоит в том, чтобы помочь затвору достигнуть полного подъёма. Полноподъёмные используют, в основном, в тех системах, в которых среда сжимается. Пропорциональные открывают затвор соразмерно увеличению давления и объём сбрасываемой среды пропорционально увеличивается с подъемом затвора. Эти защитные устройства применяют для воды и других жидких сред.

Из преимуществ использования пропорционального клапана можно выделить:

• открытие затвора согласно необходимости;
• лёгкую конструкцию;
• низкую стоимость;
• автоматически возникают колебания.

Недостаток двухступенчатых устройств – автоколебание затвора. Причина этого – превышение типоразмера или переменный аварийный расход среды.

3 Популярные производители

Выбрать автоматический клапан довольно просто. Большой популярностью пользуются следующие компании, производящие подобное оборудование:

1. 1. Watts. Немецкая компания, основанная в 1874 году. Это крупный производитель, выпускающий обогревательные системы и сопутствующие товары для жилых и промышленных помещений. Продукция компании зарекомендовала себя как высококачественное, эффективное и очень надежное оборудование. Watts получила более 20 наград на международных выставках в области водоснабжения и отопления.
2. 2. Emmeti. Итальянская компания, производящая комплектующие для систем отопления с 1976 года. Продукция славится своим высоким качеством. Для создания оборудования применяются инновационные технологии и последние научные разработки. Приспособления Emmeti обладают сертификатом качества ISO 9001.

Группа безопасности котла

Группа (блок) безопасности котла состоит из предохранительного клапана, манометра и воздухоотводчика. Установка этих элементов также входит в стоимость монтажа водяного отопления. Манометр показывает давление, а воздухоотводчик – отводит воздух из системы.

В случае неправильной эксплуатации или сбоя в оборудовании отопительной системы может возникнуть резкое повышение давления. Это может послужить причиной разрушения некоторых элементов отопительной системы, а в случае совсем неблагоприятного развития событий – разрушения строения и даже угрозы жизни людей. Именно поэтому в каждую отопительную систему отопления или горячего водоснабжения в обязательном порядке входит предохранительный клапан для отопления.

Как было замечено ранее, предохранительный клапан служит для того чтобы защитить систему отопления от чрезмерного давления. В данном случае самыми подверженными таким ситуациям являются системы с паровыми котлами. Но подобная ситуация может возникнуть и в более привычной для нас системе – водяном отоплении.

Случаи резкого повышения давления:

• Резкое повышение температуры воды, вследствие чего появляется пар (обычно при спускании воды из системы);
• Подпитка системы отопления частного дома слишком большим количеством воды (в случае отказа автоматических систем).

А ведь заполнение системы происходит с температурой около 15-ти градусов. Очевидно, что при отоплении температура носителя тепла увеличивается и расширяется в объеме. Именно для защиты системы и предназначена такая регулирующая арматура для отопления. Клапан входит в трубопроводную арматуру, которая в автоматическом режиме защищает систему отопления от чрезмерного давления за счет того, что часть теплоносителя удаляется из оборудования. Чаще всего применяются пружинные клапаны, они производят противодействие давлению силой пружины.

Клапаны открытого типа функционируют без использования противодавления и выводят излишнюю жидкость из отопительной системы. Регулирующий клапан на отопление закрытого типа сбрасывает носитель тепла в трубопровод, работая с применением противодавления.

Чтобы монтаж водяного отопления был сделан качественно и надежно, следует правильно установить предохранительные устройства. Правила установки прописываются в нормативных документах, они могут различаться зависимо от того, какая мощность оборудования и рабочее давление.

Основные принципы:

• Предохранительный клапан в системе отопления должен ставиться на подающем трубопроводе непосредственно сразу после котла. При определенном уровне мощности два устройства врезаются и дублируются.
• В системах со снабжением горячей воды клапан ставится на выходе горячей воды в верхней точке бойлера.
• Монтаж системы водяного отопления предполагает отсутствие разнообразных устройств между клапанами и магистральными трубами. Также нельзя сужать трубы на диаметр менее, чем условный диаметр клапана.
• Сбросные патрубки необходимо подсоединять к линии трубопроводов достаточного размера диаметра, выводятся они в специальное безопасное место или канализационную сеть.

Подбор условного диаметра клапана должен производиться по методикам, которые разработаны и утверждены соответствующими органами. Именно поэтому в данном случае необходимо обратиться к специалистам. Если нет такой возможности, то существуют специальные программы, производящие расчет водяного отопления частного дома.

Проверка работы клапана представляет собой принудительное его открытие, производить ее желательно регулярно. Проверка давления открытия и регулирование следует производить около 1 раза в год, как раз перед тем, как начнется отопительный сезон.
