Где ставить обратный клапан
Для начала пару слов о том, как обозначается обратный клапан на воду на схемах. Для него существует специальный значок. Это два треугольника, развернутые вершинами друг к другу. Один их треугольников закрашен, один нет. Направление движения рабочей среды указывается стрелкой. В обратном направлении поток закрыт.
Графическое обозначение обратного клапана на схемах
В общем-то, четкого указания, где именно надо ставить обратный клапан, нет
Важно, чтобы он выполнял свои функции, а место его установки — дело вторичное. Надо, чтобы система водоснабжения или отопления работала правильно
А конкретное его место определяете по параметрам системы и по удобству обслуживания
Исключение — ввод воды в квартире. Тут вам четко скажут, обратный клапан ставим перед счетчиком и никак иначе
А конкретное его место определяете по параметрам системы и по удобству обслуживания. Исключение — ввод воды в квартире. Тут вам четко скажут, обратный клапан ставим перед счетчиком и никак иначе.
Где ставить обратный клапан на воду при вводе ее в квартиру — после счетчика
Например, в обвязке бойлера на подающем трубопроводе должен стоять обратный (запорный) клапан. Он предотвращает попадание горячей воды в систему, которое может произойти, когда вода нагреется и этим создаст повышенное давление, которое может «передавить» водопроводное. В таком случае лучше ставить обратник поближе к источнику горячей воды, чтобы не подвергать тепловой нагрузке другие элементы обвязки и трубы холодной воды, которые далеко не всегда сегодня из металла.
На скважине или в колодце с погружным насосом
Если будете искать информацию, где ставить обратный клапан на погружной насос, информация может быть противоречивой. Одни советуют ставить сразу на выходе насоса, другие — на входе в дом или в приямке, если речь идет о скважине. Как ни странно, все три варианта рабочие. Просто для разных случаев.
Место установки обратного клапана в системе водоснабжения выбираем в зависимости от параметров системы и оборудования
Поставить обратный клапан в доме или в приямке над скважиной можно, если вертикальный участок трубопровода не превышает 7 метров. Длина горизонтального участка (если он без наклона) роли не играет. При такой протяженности трубопровода вода не будет стекать обратно в колодец или скважину.
Место установки обратного клапана в системе водоснабжения с погружным насосом
Если зеркало воды находится ниже семи метров (насос тянет воду с глубины более 7 метров), обратный клапан ставим после насоса. Можно сразу (как на фото выше), а можно поставить фильтр, потом обратный клапан. Допустимо установить клапан на пару метров над уровнем воды. Это уже не играет большой роли. Но такой способ установки — на глубине — неудобный для обслуживания. Рано или поздно клапан придется либо чистить, либо менять. Если он в скважине или в колодце, надо все вынимать на поверхность. Сама замена занимает считанные минуты. На то, чтобы открутить резьбу, снять старый, проверить/почистить или поставить новый, нужно минут пять. А вот все подготовительные работы — это тяжело, мокро и неприятно. Так что по возможности, переносим обратный клапан в дом или приямок.
С насосной станцией
Как уже говорили, некоторые модели насосных станций имеют обратный клапан. Нужно ли ставить второй на всасывающем трубопроводе? Снова-таки, если поднимается вода менее чем на 7 метров, можно обойтись без него или поставить на входе в дом.
Для насосной станции лучше обратный клапан с фильтром
Если вертикальный подъем больше, ставить надо на входе. Зачем? А потому что при выключенном насосе вода будет стекать обратно. И при включении, качать будет воздух, и только потом воду. И сразу скажем, что далеко не все станции нормально переносят такой режим. Поэтому если слышите, что вода после выключения насоса возвращается в колодец или скважину, лучше переделайте систему.
Обратный клапан с фильтром для установки с насосной станцией
Как видите, в данной схеме обратный клапан устанавливается на конце трубы. Так как он чувствителен к загрязнениям, лучше воду предварительно очистить. Можно накрутить стандартные фильтры, а можно поставить со встроенной сеткой. Какой вариант лучше? Наверное, все-таки, первый. Во-первых, можете собрать последовательно столько фильтров, сколько надо, чтобы подавать относительно очищенную воду. Во-вторых, менять один фильтр или один клапан дешевле, чем фильтр с клапаном. Возни при монтаже больше, но не критично.
Классификация по способу монтажа
Фланцевый клапан
При таком типе устройства обратный фланец и фланец на подающей части привариваются к корпусу клапана и получается единая конструкция.
В основном такой тип клапанов используется в промышленных системах для труб большого диаметра.
Из-за больших размеров может стать причиной гидравлического удара, так как в момент закрытия в системе создается повышенное давление. Что бы избежать этого в системах используют затворы безударного типа с плавным закрытием.
Преимущества возможность работы в системах с загрязнением воды. Применение на магистральных трубопроводах, у которых большие диаметры труб.
Межфланцевый
Эти устройство практически не имеют приспособления для крепежа. Сам клапан монтируется между двумя фланцами, на концах соединяемых труб. В местах установки размещают специальный уплотнитель. После этого фланцы стягивают между собой резьбовыми соединениями (болтами или шпильками).
При правильном монтаже, клапан будет надежно зафиксирован. По надежности этот тип соединения почти не уступает фланцевому.
Муфтовый
Самый распространённый в бытовом водопроводе.
При таком подключении клапан присоединяется к трубе при помощи муфты с резьбой.
Плюсы не нужно использовать дополнительные крепежные элементы. Не подходит для труб с большим диаметром.
Назначение, устройство и принцип работы
Насосная станция предназначена для забора воды из водоема и повышения давления в водопроводе. Источником воды для насосной станции может быть колодец, озеро, резервуар или стационарная водопроводная сеть.
Насосная станция состоит из трех элементов: поверхностный насос, гидроаккумулятор и блок автоматики. Блок автоматики обеспечивает включение и выключение насоса в зависимости от заданного давления. Гидроаккумулятор компенсирует колебания давления в системе, тем самым обеспечивает постоянное давление.
Рис.1. Все элементы насосной станции собраны в единый блок, что очень удобно и компактно. Место подключения к электричеству защищено от влаги, поэтому насосную станцию можно устанавливать в местах с повышенной влажностью, например, подвал или кессон.
Принцип работы насосной станции прост. При понижении давления в гидроаккумуляторе блок автоматики включает насос, который начинает качать воду, создавая давление в системе. Как только требуемое значение давления достигнуто насос отключается. Минимальное и максимальное значение давления устанавливается на блоке автоматики.
Материалы, маркировка, размеры
Обратный клапан для воды делают из нержавеющей стали, латуни, большие размеры из чугуна. Для бытовых сетей обычно берут латунь — не слишком дорого и долговечно. Нержавейка, безусловно, лучше, но выходит из строя обычно не корпус, а запорный элемент. Вот к его выбору и стоит подойти внимательно.
Для пластиковых водопроводных систем делают обратные клапаны из того же материала. Они бывают полипропиленовые, пластиковые (для ПНД и ПВД). Последние могут быть под сварку/склейку или резьбовые. Можно, конечно, впаять переходники на латунь, поставить латунный клапан, затем снова переходник с латуни на ППР или пластик. Но такой узел обходится дороже. Да и чем больше точек соединения, тем ниже надежность системы.
Для пластиковых и полипропиленовых систем есть обратные клапаны из того же материала
Материал запорного элемента — латунь, нержавеющая сталь или пластик. Тут, кстати, тяжело сказать, что лучше. Стальные и латунные долговечнее, но если между краем диска и корпусом попадает песчинка, клапан заклинивает и не всегда ему можно вернуть работоспособность. Пластик быстрее снашивается, но зато его не клинит. В этом плане он надежнее. Не зря некоторые производители насосных станций ставят обратные клапаны с пластиковыми дисками. И как правило, все работает лет 5-8 без сбоев. Потом обратный клапан начинает «травить» и его меняют.
Что указывается в маркировке
Несколько слов о маркировке обратного клапана. В ней указывается:
- Тип
- Условный проход
- Условное давление
- ГОСТ, по которому он изготовлен. Для России это ГОСТ 27477-87, но на рынке не только отечественная продукция.
Возвратный клапан для воды: маркировка по ГОСТу
Условный проход обозначается как ДУ или DN. При выборе этого параметра надо ориентироваться на другую арматуру или диаметр трубопровода. Они должны совпадать. Например, ставить будете обратный водяной клапан после погружного насоса, а к нему фильтр.
Пару слов про условное давление. Это давление в системе, при котором запорная арматура сохраняет работоспособность. Брать ее надо точно не меньше вашего рабочего давления. В случае с квартирами — не менее проверочного. Оно по нормативу превышает рабочее на 50%, а в реальных условиях может быть и гораздо выше. Давление для вашего дома можно узнать в управляющей компании или у сантехников.
На что еще обратить внимание
С каждым изделием должен идти паспорт или описание. В нем указана температура рабочей среды. Не все клапаны могут работать с горячей водой или в системе отопления. Кроме того, указывается в каком положении они могут работать. Некоторые должны стоять только на горизонтали, другие только на вертикали. Есть и универсальные, например, дисковые. Поэтому они пользуются популярностью.
Давление открывания характеризует «чувствительность» арматуры. Для частных сетей редко имеет значение. Разве что на линиях подачи, близких к критической длине.
Еще обратите внимание на присоединительную резьбу — она может быть внутренней или наружной. Выбирайте, исходя из удобства установки. Не забывайте про стрелку, которая указывает направление движения воды
Не забывайте про стрелку, которая указывает направление движения воды.
Размеры обратных клапанов на воду
Размер обратного клапана на воду считается по условному проходу и выпускают их под все — даже самые маленькие или самые большие диаметры трубопроводов. Самый маленький ДУ 10 (10 мм условный проход), самый большой — ДУ 400. Есть они тех же размеров, что и вся другая запорная арматура: краны, вентили, сгоны и т.д. Еще к «размерам» можно отнести условное давление. Самое низкое — 0,25 МПа, самое высокое — 250 МПа.
Каждая фирма выпускает обратные клапаны для воды нескольких размеров
Это не значит, что любой из клапанов будет в любом варианте. Наиболее ходовые размеры — до DN 40. Дальше уже идут магистральные, а они приобретаются обычно предприятиями. В розничной сети вы их не найдете.
Как проверить
Самый простой способ проверки обратного клапана — дунуть в него в направлении, которое его запирает. Воздух проходить не должен. Вообще. Никак. Еще попробуйте нажимать на тарелку. Шток должен ходить плавно. Без щелчков, трения, перекосов.
Как проверить обратный клапан: дунуть в него и проверить гладкость
Характеристики
DN диаметр проходного отверстия или номинальный диаметр. Он достаточно условный и не соответствует реальному проходному диаметру внутри трубы.
Надо также учитывать толщину стен трубы. Для примера ниже приведена таблица, из которой видно, насколько реальный проходной диаметр отличается от номинального прохода.
| Условный проход DN, мм | Наружный диаметр, мм | Толщина стенки, мм | Истинный внутренний диаметр |
| 150 | 159 | 8 | 143 |
| 150 | 159 | 5 | 159 |
Все размеры условных проходов прописаны в Межгосударственном стандарте соединения трубопровода и арматуры (Москва, Стандартинформ, 2006). Диапазон размеров обратного клапана колеблются в пределах 15−200 мм.
Варианты рабочих схем подключения
Отопительные системы отличаются большим разнообразием и наличие обратного клапана обязательно далеко не во всех. Рассмотрим несколько случаев, когда его монтаж необходим. Прежде всего, обратный клапан обязательно устанавливается на каждый из отдельных контуров в схеме закрытого типа при условии, что они оборудованы циркуляционными насосами.
Некоторые умельцы настойчиво рекомендуют установить обратный клапан пружинного типа перед входным патрубком единственного в одноконтурной системе циркуляционного насоса. Они мотивируют свой совет тем, что так насосное оборудование можно защитить от гидроударов.
Это ни в коей мере не соответствует действительности. Во-первых, монтаж обратного клапана в одноконтурной системе вряд ли оправдан. Во-вторых, его всегда устанавливают после циркуляционного насоса, иначе использование устройства теряет всякий смысл.
Если в схему отопления включено два или больше котлов, возникновение паразитарных потоков неизбежно. Поэтому подключение обратного клапана обязательно
Для многоконтурных систем наличие запорного устройства обратного действия жизненно необходимо. Например, когда для отопления используются два котла, электрический и твердотопливный, или любые другие.
При отключении одного из циркуляционных насосов давление в трубопроводе неизбежно изменится и появится так называемый паразитарный поток, который двинется по малому кругу, что грозит неприятностями. Здесь без запорной арматуры обойтись невозможно.
Похожая ситуация возникает и при использовании бойлера косвенного нагрева. Особенно при наличии у оборудования отдельного насоса, если отсутствуют буферная емкость, гидрострелка или распределительная гребенка.
Здесь тоже велика вероятность возникновения паразитарного потока, для отсечения которого необходим обратный клапан, применяемый именно для обустройства ветки с бойлером.
Обязательно использование запорной арматуры и в системах с байпасом. Такие схемы обычно используются при переделке схемы с гравитационной циркуляции жидкости на принудительную.
В этом случае клапан ставится на байпас параллельно циркуляционному насосному оборудованию. Предполагается, что основным режимом работы будет принудительный. Но при отключении насоса из-за отсутствия электроэнергии или поломки система автоматически перейдет на естественную циркуляцию.
При обустройстве байпасных узлов для отопительных схем использование обратных клапанов считается обязательным. На рисунке представлен один из возможных вариантов подключения байпаса
Это произойдет следующим образом: насос прекращает подавать теплоноситель, исполнительный узел обратного клапана перестает испытывать давление и закрывается.
Затем возобновляется конвекционное движение жидкости по основной линии. Этот процесс будет длиться до тех пор, пока не заработает насос. Кроме того, специалисты предлагают ставить обратный клапан и на трубопровод подпитки. Это необязательно, но крайне желательно, поскольку позволяет избежать опустошения отопительной системы по самым разным причинам.
Например, владелец открыл кран на трубопроводе подпитки, чтобы увеличить давление в системе. Если по неприятному стечению обстоятельств в этот момент водоснабжение перекрыто, теплоноситель попросту выдавит остатки холодной воды и уйдет в трубопровод. В результате отопительная система останется без жидкости, давление в ней резко упадет и котел остановится.
В описанных выше схемах важно использовать правильно выбранные клапаны. Для отсечения паразитарных потоков между соседними контурами целесообразно устанавливать дисковые или лепестковые устройства. При этом гидравлическое сопротивление будет меньшим у последнего варианта, что нужно учесть при выборе
При этом гидравлическое сопротивление будет меньшим у последнего варианта, что нужно учесть при выборе.
В отопительных системах с естественной циркуляцией теплоносителя использование пружинных обратных клапанов нецелесообразно. Здесь могут быть установлены только лепестковые поворотные устройства
Для обустройства байпасного узла предпочтительнее выбирать шаровой клапан. Это обусловлено тем, что он дает практически нулевое сопротивление. На подпиточный трубопровод можно установить клапан дискового типа. Это должна быть модель, рассчитанная на довольно высокое рабочее давление.
Таким образом, обратный клапан может быть установлен не во всех отопительных системах. Он обязательно используется при обустройстве байпасов всех типов для котлов и радиаторов, а также в точках разветвления трубопроводов.

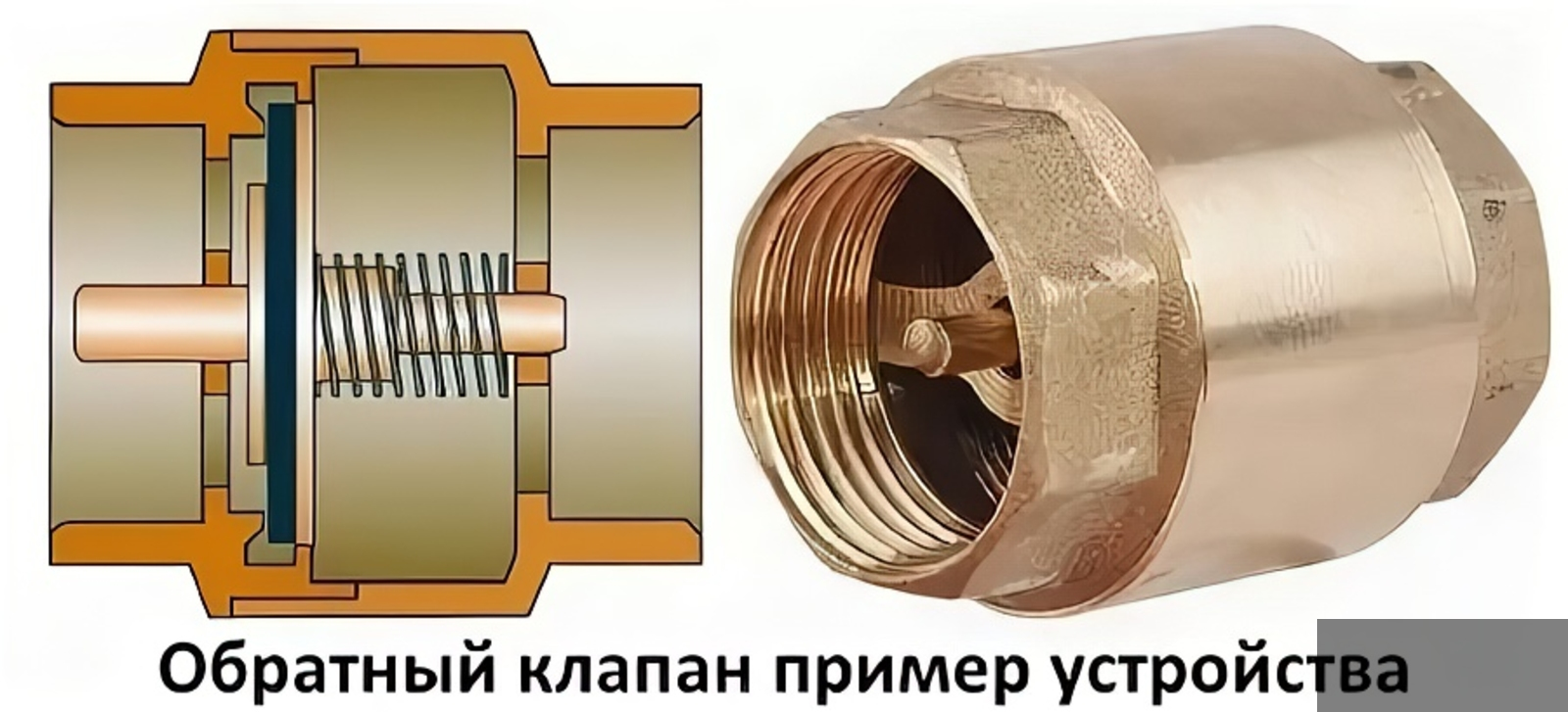

Составные части и работа

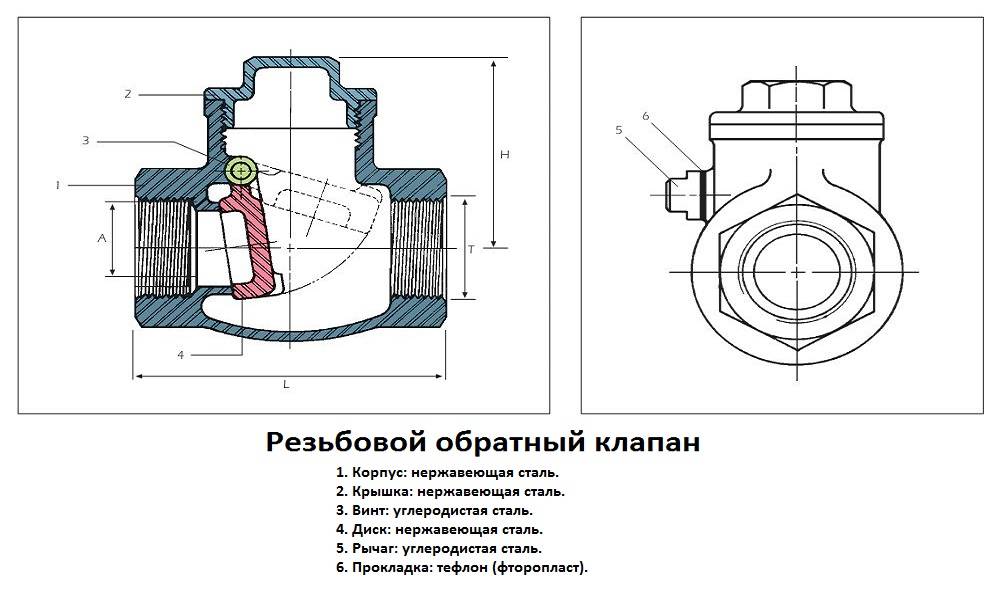

Конструкция

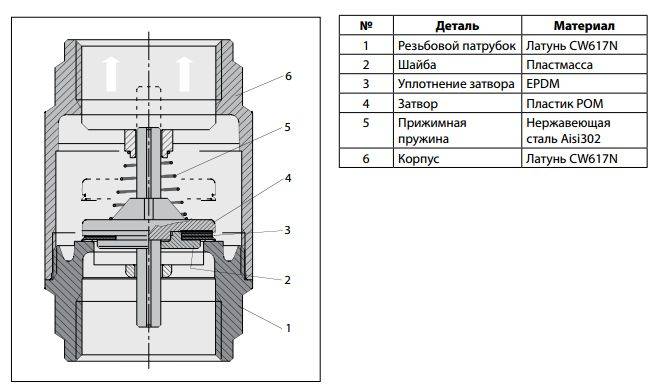

Общие конструктивные элементы:
- разборный металлический корпус (покрытый гальваникой), имеющий самые хорошие антикоррозийные свойства и устойчивый к активным веществам, включающий:
- золотниковую камеру;
- муфту с внутренней резьбой для выхода/входа;
седло;
запор из пластика или латуни различной формы;
силиконовая или резиновая уплотнительная прокладка;
пружина из нержавейки, установленная между тарелками и седлом.
Принцип действия
Подвижное запорное устройство свободно перемещается внутри изделия. Если поток движется в требуемом направлении, шарик отходит от седла, приоткрывая зазор течению.
При обратном потоке запорное устройство прижимается к седлу, а течение становится невозможным, как показано на фото.

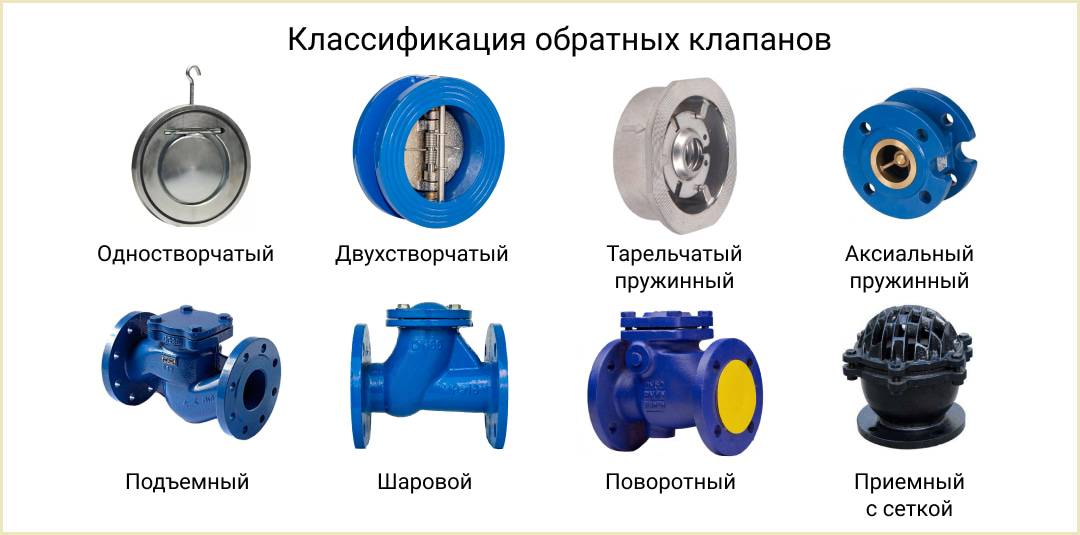

Классификация
Признаки классификации.
1. Тип запорного устройства:
подъёмные – запор перемещается вверх-вниз. После подачи из насоса воды он приоткрывается, при отсутствии напора закрывается из-за нажима пружины;
поворотные – запор-створки, которые открываются под напором или закрываются пружиной при выключении насоса;
шаровые – запор-шарик, подпираемый пружиной, который сдвигается от потока, пропуская воду;
дисковые – запор скользит по шкиву под пружиной;
двустворчатые – запорные створки складываются под напором или закрываются при отсутствии потока.
В бытовых целях обычно используются изделия подъёмного типа с заменяемой пружиной, из-за поломки которой устройство часто выходит из строя.
2. Тип крепления:
муфтовые – за счёт двух резьбовых переходов по трубе. В домашних условиях резьба от 15 до 18 мм (½” — 3”);
фланцевые – за счёт фланцевого соединения. В промышленности применяются к большим трубам;
межфланцевые – посредством двух фланцев, стянутых болтами. Применяются с большимим трубами;
под приварку – для долгосрочной герметичности.
3. Материал:
- Латунные – с хорошими антикоррозийными свойствами, долговечные и неприхотливые. Используются на малых трубах, часто применяемых в быту.
- Чугунные – к большим трубам.
- Из нержавеющей стали – долговечные к любым трубам, а также устойчивые к активным веществам, но дорогие.
4. Размер:
- стандартные – для большинства труб:
- 1 дюйм – самый высокий спрос;
- ½ дюйма – менее популярные изделия по причине невысокой пропускной способности;
- ¾ дюйма – к трубам небольшого диаметра;
миниатюрные – для размещения внутри сгонов счётчиков, когда нет места стандартному клапану;
небольшие – с выхода счётчика;
больших размеров – для оборудования труб промышленного назначения.
Запорная арматура – виды и правила монтажа
Клапан располагают на подающей трубе. По конструктивному исполнению различают две модели. Первая имеют диск и пружину, которая от напора воды смещается и пропускает поток. У второй есть поперечные створки, которые открываются и закрываются в зависимости от возникающего давления. Вместе с бытовыми насосами чаще применяется муфтовый, а фланцевый преимущественно в более мощных устройствах. Перед ним устанавливают сетчатый фильтр. Он преграждает путь биологическим загрязнениям и твердым частицам, предупреждая их проникновение в водопроводную систему.
Установка донного устройства
Устройство монтируется в направлении стрелки на корпусе. От дна колодца или скважины выдерживается расстояние в пределах 0,5–1 м. Между поверхностью воды и клапаном выдерживают не менее 30 см. Погружные насосы не оборудуются фильтром перед обратным клапаном. Их конструкция предусматривает встроенную защиту от попадания твердых частиц, которые способствуют износу внутренних поверхностей. Запорное устройство в этом случае устанавливают после помпы перед всасывающим шлангом. Оно предотвращает спад давления в системе.
Трубопроводные клапаны поддержки напора различаются устройством, но принцип работы общий. Они призваны обеспечить движение водного потока в заданном направлении и препятствовать возвращению. Для этого внутри имеется запорный механизм. Под давлением рабочей жидкости он открывается и пропускает ее, а попытке обратного движения препятствует. Трубопровод перекрывается, вода остается в системе, напор сохраняется. Простой клапан состоит из немногих деталей:
- корпус с рабочей камерой;
- регулирующий орган;
- исполнитель – пружина.
Модели отличаются конструктивным исполнением, применяемыми при изготовлении материалами и креплением к трубам. Почти все разновидности используются при монтаже насосных станций, но не всегда установка обратного клапана практична и целесообразна. В системах, где немного точек забора, водопроводная конструкция успешно функционирует без них.
Трубопроводный обратный клапан перед насосом
Основная деталь обратного клапана – запорный элемент, который по отношению к оси трубы передвигается в одном из возможных направлений: параллельном, перпендикулярном и под углом
При монтаже обращают внимание не только на стрелку, указывающую направление потока. В ряде моделей смотрят на расположение крышки, в которой перемещается запорная деталь. Она может выполняться в нескольких вариантах:
Она может выполняться в нескольких вариантах:
- Подъемный. Запор двигается вниз или вверх, реагируя на давление воды, закрывается под воздействием пружины. Имеет солидные габариты, поэтому применение нашел преимущественно в промышленном водоснабжении.
- Шаровый. Используется шарик из резины или чугуна, пружина не предусмотрена. Самое простое, но эффективное устройство, которое прекрасно справляется со своей задачей.
- Поворотный. Затвор в виде откидного лепестка. Модель применяется с трубами, диаметр которых превышает 50 мм.
В быту используют устройства, выполненные последними двумя способами. В отличие от вариантов с движущимся золотником они малогабаритные, не требуют большого пространства для перемещения. В одном случае поток регулируется шариком, который открывает и закрывает отверстие, реагируя на давление и направление движения воды. Во втором – функцию запорного механизма выполняют две половинки диска, размещенные на одном стержне.
Запорная арматура муфтовая и фланцевая
Обратные клапаны отличаются не только внутренним устройством, но и установкой. Вариант предопределяется материалом трубопровода и технологией соединения. С насосными станциями используют изделия:
- муфтовые – применяется резьба;
- фланцевые – имеются фланцы с обеих сторон и на трубах, между ними устанавливают прокладки;
- межфланцевые – собственное крепление отсутствует, присоединяются к фланцам труб длинными шпильками.
Для домашнего водоснабжения предпочтительнее выбирать модели, имеющие подъемно-пружинный запорный механизм и муфтовое соединение. Они легко устанавливаются на ответную резьбу, расположенную на трубопроводе. Отличаются ремонтопригодностью: больное место – пружина, которая иногда подводит, но она просто меняется. В инструкции указывают, из какого материала изготовлена. Если пластиковая – очень мало служит, лучше выбрать из нержавеющей стали.
Основные задачи
Водяной клапан обычно используется одновременно с поверхностными насосами при организации систем индивидуального водоснабжения.
Назначение запорной арматуры:
- Стабилизирует давление. В домах холодное и горячее водоснабжение проходит по разным трубам и из-за разницы давления холодная вода может не выдавливаться в смеситель. Это препятствует нормальной регулировке температуры. Обратный возвратный клапан стабилизирует высокое давление, позволяя настраивать температурный режим.
- Защищает трубопровод от перепадов давления и гидравлических ударов, а непосредственно водопровод — от непредвиденных ситуаций и последующего ремонта.
- Не допускает обратной циркуляции воды.
