Какая обрешетка под гибкую черепицу лучше – виды и правила устройства

Монтаж основания

Как говорилось ранее, конструкция обрешетки под мягкую кровлю может быть однослойной и двухслойной. Рассмотрим подробно установку элементов каждого из этих вариантов. На обрешетку, в свою очередь, будет укладываться .

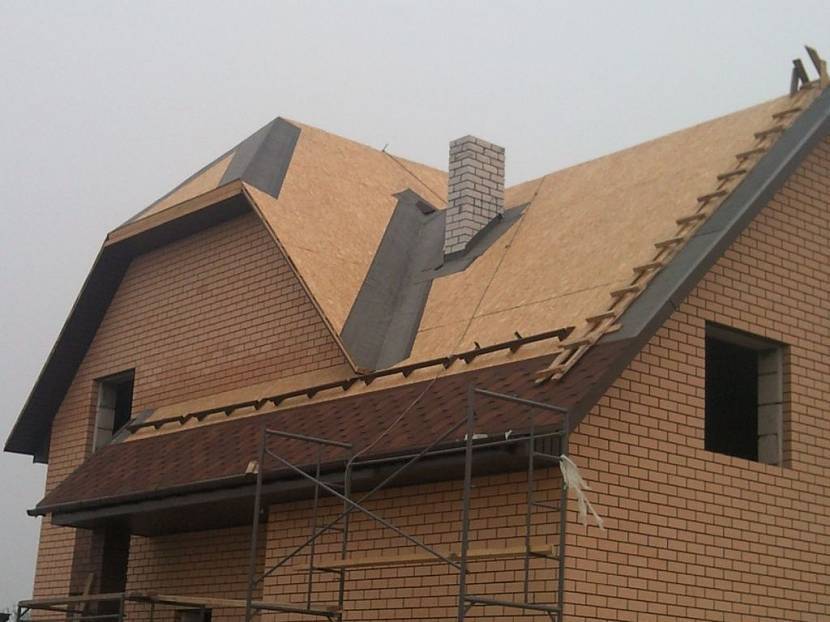

Устройство однослойной обрешетки под мягкую кровлю

Для такого рода конструкции могут использоваться следующие материалы: Щитовые (ФСФ, ОСП-3).

Крепление листовых материалов ведется прямо на лаги стропильной системы в перпендикулярном направлении. Такой монтаж ведется достаточно быстро, так как используются крупноразмерные элементы.

Толщина осб под гибкую черепицу зависит от шага стропильных ног:

  • 27 мм
    – для шага стропил в 1,5м;
  • 21 мм
    – для шага стропил в 1,2м;
  • 18 мм
    – для шага стропил в 0,9м;
  • 12 мм
    – для шага стропил в 0,6м;
  • 9мм
    – для шага стропил меньше 0,6 м;

Соседние элементы укладываются с образованием 2-х мм зазора
(если работы ведутся в зимнее время, то его нужно увеличить до 3 мм). Если пренебречь этим правилом, то под воздействием влаги древесные материалы могут набухнуть и вспучиться. Все настилаемые элементы необходимо обработать антисептическими растворами
, так как их влагостойкость не идеальна.

При использовании листов ФСФ их закрепление на стропилах выполняется при помощи саморезов или гвоздей, с шагом в 150 мм
. Чтобы подобрать подходящую длину крепежных элементов нужно воспользоваться следующей формулой:

L = h × 2.5;

  • L – длина самореза или гвоздя;
  • h – толщина фанерного листа.

Установка листов ОСП ведется аналогичным образом. Для осуществления крепления, помимо саморезов, могут использоваться спиральные или кольцевые гвозди.
Шаг между ними должен быть равен 150 мм, а в случае применения спиральных элементов его можно увеличить до 300 мм.

ОБРАТИТЕ ВНИМАНИЕ!

Саморезы и гвозди нужно вгонять в листовой материал по самую шляпку. Таки образом покрытие будет лучше защищено от воздействия атмосферной влаги. Рассчитать количество черепицы и систему обрешетки вы можете на нашем .

На последнем этапе ведется укладка подстилающего ковра, на который монтируется мягкая кровля.

Однослойная обрешетка из шпунтованных досок или теса

Основным принципом обустройства такого варианта основания под мягкую кровлю является поперечная укладка штучных деревянных элементов прямо на стропила.

Ширина досок обычно составляет 10-14 см.

Толщина же подбирается в зависимости от шага стропил, так как это расстояние напрямую влияет на требуемое сопротивление досок изгибу.

Закономерность следующая:

  • Шаг стропил от 300 до 900 мм – толщина доски 20 мм;
  • от 900 до 1200 мм – толщина доски 23 мм;
  • от 1200 до 1500 мм – толщина доски 30 мм;
  • Для шага в 1500 мм – толщина доски 37 мм;

Монтаж ведется от нижней кромки ската . При этом элементы должны укладываться строго перпендикулярно лотками вверх
(для осуществления движения влаги от дождя по лотку к карнизу).

При воздействии влаги и скачков температур древесина изменяет свои геометрические размеры. Поэтому между торцами досок необходимо устраивать зазор в 3 мм. Крепление производится при помощи гвоздей или саморезов, забиваемых как можно ближе к кромочному краю изделия.

Установка сплошной двухслойной обрешетки

Главным отличием от однослойного основания под является наличие нижнего каркаса контробрешетки
. Она выполняется из досок (25мм×(100-140)мм) или брусков (30×70мм, 50×50мм), путем их набивания на стропильное основание под прямым углом. Шаг досок контробрешетки должен составлять около 200-300 мм.

Следующим слоем укладывается слой из досок под 45-градусным углом.
Между ними, как и при устройстве однослойной конструкции из штучных элементов, устраивается стабилизирующий зазор в 3 мм. Помимо досок можно применять фанеру или листы ОСП, с укладкой слоя утеплителя (для теплого чердака) или без него.

Устройство комбинированной обрешетки по шагам:

  • Укладка и закрепление теплоизоляции между стропильными элементами;
  • На этой прослойке растягивается гидроизолирующая пленка, которая прибивается к стропилам при помощи брусков контробрешетки (25×30мм).
    В случае устройства холодного чердака укладка тепли- и гидроизоляции не требуется.
  • Осуществляется закрепление листовых материалов с шагом в 300 мм в местах над стропилами, и 150 мм – над брусками контробрешетки.

ОСТОРОЖНО!

Древесные материалы должны иметь влажность не более 20%.

Чем можно крепить?

Тип монтажа, следовательно, вид креплений зависит от целого ряда факторов. Так, при работе с кирпичной либо бетонной поверхностью используют дюбели или же специальный клей. В то же время к дереву панели можно прикручивать саморезами длиной 45-50 мм. Одним из определяющих моментов всегда будет ровность поверхности. Если она соответствует требованиям, то к тому же бетону листы можно просто приклеить.

А также в процессе монтажа и выбора крепежа следует принимать во внимание климатические особенности региона. Например, при возведении кровли ОСП можно прибивать кольцевыми гвоздями, характеризующимися повышенной прочностью на срез

Однако чаще всего применяют именно саморезы, исходя из чего стоит выделить основные правила их выбора. Качественные крепежные элементы для листов OSB должны иметь:

  • повышенную прочность;

  • головку «в потай»;

  • сверлообразный наконечник, обеспечивающий легкое проникновение как в дерево, так и в металлический профиль;

  • качественное и прочное антикоррозийное покрытие.

Важно помнить, что саморезы требуется вкручивать, предотвращая нарушение фактуры панелей. Еще один важный момент – это расход крепежных элементов

На один «квадрат», как правило, уходит около 30 саморезов или гвоздей.

Виды обрешетки для мягкой кровли

Обрешетка представляет собой элемент кровельной конструкции, обеспечивающий надежное основание для кровельного пирога. Данный элемент крыши состоит из досок, прибитых к стропильному каркасу.

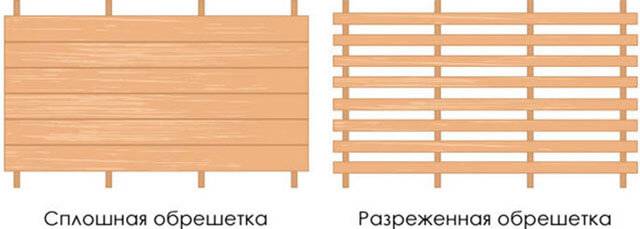

Существует два основных вида обрешетки:

  1. Сплошная. Обрешетка сплошного типа не имеет зазоров между досками, поэтому ее в подавляющем большинстве случаев используют для монтажа мягкой кровли.
  2. Разреженная. Элементы данного вида обрешетки, в отличие от предыдущего, располагаются на некотором расстоянии, что позволяет снизить массу конструкции и снизить затраты на ее обустройство. Разреженная обрешетка используется для создания крыши из твердых кровельных материалов.

Монтаж обрешетки и основания

На стропила укладывают гидроизоляционную пленку или мембрану, которую фиксируют при помощи реек контробрешетки. Затем горизонтально прибивают доски обрешетки. Рекомендуется использовать древесину хвойных пород, она содержит большее количество смол и имеет высокий показатель влагостойкости.

Фиксация досок к стропилам выполняется с помощью оцинкованных гвоздей или саморезов. Минимальная длина крепежа расчитывается как толщина доски умноженная на два.

Если древесина влажная – ее фиксацию выполняют с каждой стороны на два гвоздя. В местах стыков минимальный зазор составляет 1-5 мм. Центр годовых колец должен располагаться внутри кровли.

Установка листового материала выполняется в шахматном порядке. Если монтаж основания проводят в зимний период – минимальный зазор между плитами OSB должен составлять 3 мм. Это позволит компенсировать температурное расширение древесины в теплое время года. Крепление делается с помощью оцинкованных ершеных, спиральных гвоздей.

Для правильной фиксации рекомендуется придерживаться следующих правил:

  • Стыки досок должны располагаться на опорах. В этом месте необходимо забивать не менее 4-х гвоздей;
  • Если основание трубы, которая находится поперек ската, больше 50 см – необходим монтаж разжелобка. Он будет своевременно удалять влагу из этой части кровли;
  • По окончании монтажа делается сверка геометрии настила. Сравниваются длина, ширина и диагонали. Дополнительно проверяется плоскостность ската.

После этого можно приступать к укладке подкладочного ковра. Он сглаживает неровности поверхности, защищает от механических повреждений и протекания.

Проверка конструкции на наличие ошибок

Когда обрешетка будет готова, следует посмотреть на нее критическим взглядом. Не были ли допущены фатальные погрешности, которые смогут оказать негативное влияние на эксплуатацию кровли?

Качественная законченная обрешетка обладает следующими свойствами:

  • Не прогибается под весом человека, иначе вести работы на ней и в дальнейшем ремонтировать кровлю будет проблематично.
  • Не имеет щелей (больше допускаемых компенсационных зазоров). Если избежать щелей не удалось, то просветы перекрывают полосками кровельной жести.
  • Не имеет на поверхности торчащих сучков и неутопленных гвоздей, которые могут прорвать битумные материалы мягкой кровли.
  • Торцы пиломатериалов, через которые впоследствии будут перегибаться битумные изделия, не острые, закруглены рубанком для предотвращения разрывов и протираний.
  • Все материалы для обрешетки сухие, покрыты антисептическими средствами.

Важно, чтобы сплошная обрешетка не имела вышеперечисленных изъянов. Только в этом случае рулонное покрытие или битумная черепица будут успешно выполнять свои функции

Монтаж основания

Как говорилось ранее, конструкция обрешетки под мягкую кровлю может быть однослойной и двухслойной. Рассмотрим подробно установку элементов каждого из этих вариантов. На обрешетку, в свою очередь, будет укладываться подкладочный ковер.

Устройство однослойной обрешетки под мягкую кровлю

Для такого рода конструкции могут использоваться следующие материалы: Щитовые (ФСФ, ОСП-3).

Крепление листовых материалов ведется прямо на лаги стропильной системы в перпендикулярном направлении. Такой монтаж ведется достаточно быстро, так как используются крупноразмерные элементы.

Толщина осб под гибкую черепицу зависит от шага стропильных ног :

  • 27 мм – для шага стропил в 1,5м;
  • 21 мм – для шага стропил в 1,2м;
  • 18 мм – для шага стропил в 0,9м;
  • 12 мм – для шага стропил в 0,6м;
  • 9мм – для шага стропил меньше 0,6 м;

Соседние элементы укладываются с образованием 2-х мм зазора (если работы ведутся в зимнее время, то его нужно увеличить до 3 мм). Если пренебречь этим правилом, то под воздействием влаги древесные материалы могут набухнуть и вспучиться. Все настилаемые элементы необходимо обработать антисептическими растворами, так как их влагостойкость не идеальна.

При использовании листов ФСФ их закрепление на стропилах выполняется при помощи саморезов или гвоздей, с шагом в 150 мм. Чтобы подобрать подходящую длину крепежных элементов нужно воспользоваться следующей формулой:

  L = h × 2.5;

  • L – длина самореза или гвоздя;
  • h – толщина фанерного листа.

Установка листов ОСП ведется аналогичным образом. Для осуществления крепления, помимо саморезов, могут использоваться спиральные или кольцевые гвозди. Шаг между ними должен быть равен 150 мм, а в случае применения спиральных элементов его можно увеличить до 300 мм.

ОБРАТИТЕ ВНИМАНИЕ!
Саморезы и гвозди нужно вгонять в листовой материал по самую шляпку. Таки образом покрытие будет лучше защищено от воздействия атмосферной влаги

Рассчитать количество черепицы и систему обрешетки вы можете на нашем онлайн калькуляторе.

На последнем этапе ведется укладка подстилающего ковра, на который монтируется мягкая кровля.

Однослойная обрешетка из шпунтованных досок или теса

Основным принципом обустройства такого варианта основания под мягкую кровлю является поперечная укладка штучных деревянных элементов прямо на стропила.

Ширина досок обычно составляет 10-14 см.

Толщина же подбирается в зависимости от шага стропил, так как это расстояние напрямую влияет на требуемое сопротивление досок изгибу.

Закономерность следующая:

  • Шаг стропил от 300 до 900 мм – толщина доски 20 мм;
  • от 900 до 1200 мм – толщина доски 23 мм;
  • от 1200 до 1500 мм – толщина доски 30 мм;
  • Для шага в 1500 мм – толщина доски 37 мм;

Монтаж ведется от нижней кромки ската к коньку. При этом элементы должны укладываться строго перпендикулярно лотками вверх (для осуществления движения влаги от дождя по лотку к карнизу).

При воздействии влаги и скачков температур древесина изменяет свои геометрические размеры. Поэтому между торцами досок необходимо устраивать зазор в 3 мм. Крепление производится при помощи гвоздей или саморезов, забиваемых как можно ближе к кромочному краю изделия.

Установка сплошной двухслойной обрешетки

Главным отличием от однослойного основания под мягкую кровлю является наличие нижнего каркаса контробрешетки. Она выполняется из досок (25мм×(100-140)мм) или брусков (30×70мм, 50×50мм), путем их набивания на стропильное основание под прямым углом. Шаг досок контробрешетки должен составлять около 200-300 мм.

Следующим слоем укладывается слой из досок под 45-градусным углом. Между ними, как и при устройстве однослойной конструкции из штучных элементов, устраивается стабилизирующий зазор в 3 мм. Помимо досок можно применять фанеру или листы ОСП, с укладкой слоя утеплителя (для теплого чердака) или без него.

Устройство комбинированной обрешетки по шагам:

  • Укладка и закрепление теплоизоляции между стропильными элементами;
  • На этой прослойке растягивается гидроизолирующая пленка, которая прибивается к стропилам при помощи брусков контробрешетки (25×30мм). В случае устройства холодного чердака укладка тепли- и гидроизоляции не требуется.
  • Осуществляется закрепление листовых материалов с шагом в 300 мм в местах над стропилами, и 150 мм – над брусками контробрешетки.

ОСТОРОЖНО!
Древесные материалы должны иметь влажность не более 20%.

Обрешетка под мягкую черепицу: варианты устройства ↑

Основных технологий монтажа обрешетки существует несколько. Самой простой из них является сплошная обрешетка под битумную черепицу, которую укладывают прямо на стропила. Эта технология из-за ее недостаточной эффективности применяется не так часто. Значительно больше распространен способ, при котором сначала под углом или параллельно коньку на стропила закрепляют брусья или доски, после чего устанавливают на них фанеру или OSB.

По другой методике ее крепят на брусья контробрешетки, которые зафиксированы на стропилах,  параллельно последним.  Благодаря такой основе под сплошную обрешетку формируется вентиляционный зазор, начинающийся от карниза. Воздух, «обогатившийся» влагой, через конек выводится наружу. Это дает возможность поддержать оптимальную влажность покрытия обрешетки и других элементов крыши из дерева и уберечь их от загнивания и других повреждений. Конфигурация подобного рода также дает возможность установки слоя утеплителя и супердиффузионной мембраны, укладываемой на стропила.

Есть еще один существенный момент, если обрешетка под гибкую черепицу будет установлена с погрешностями, то производитель кровельного материала, несмотря на изъяны поверхности кровли, вправе отказаться от выполнения гарантийных обязательств.

Какой материал выбрать

Кровельная фанера
Водостойкая фанера – один из самых распространенных материалов для сплошной обрешетки. Она – влагостойкая и гибкая. К этим характеристикам стоит добавить также многослойность покрытия, чтобы понять чем обусловлены высокие функциональные качества такой обрешетки и долгий срок ее службы.

Оптимальным типом фанеры, который используют для сооружения обрешетки, считается фанера ФСФ. Она –

  • изготовлена из хвойных деревьев;
  • имеет высокую прочность, в том числе и на изгиб;
  • влагостойкая;
  • устойчива к агрессивным средам;
  • имеет относительно небольшой вес;
  • благодаря обработке специальными составами, обладает достаточно хорошими огнеупорными и антисептическими свойствами.

Плиты OSB-3
По структуре плит OSB принципиально отличается от фанеры или ДСП. Компьютеризация технологического процесса прессования максимально снижает разнотолщинность ОСП, поэтому обрешетка под битумную черепицу из этих плит очень эффективна. Они –

  • влагостойкие;
  • не деформируются, не коробится от влаги;
  • достаточно стойки к снеговым и ветровым нагрузкам;
  • имеют малый вес;
  • образуют гладкую, идеально ровную поверхность.

Для установки каркаса под мягкую кровлю используют также отсортированные по толщине шпунтованные или обрезные доски из хвойных деревьев, влажность которых не превышает 20%.

Описание однослойной обрешетки

Данным видом обрешетки уже мало кто пользуется, но пока рано закрывать на нее глаза

Она может пригодиться на временных сооружениях и зданиях второстепенной важности. Как правило, такие крыши устраиваются без теплоизоляционных плит

Система из досок

В качестве материала для строительства однослойной обрешетки идеально подходит шпунтованная доска. Благодаря ее правильным размерам вы сможете создать плоскость без перепадов высот, что является основной задачей в строительстве основания под кровлю. Сама технология возведения выделяется своей простотой. Для создания качественной обрешетки вам придется прибить доски к стропильным ногам перпендикулярно, и на этом работа закончится.

Хоть работа и включает в себя два действия, сложность заключается в ином, а именно: в подборе качественных досок, ведь они должны отвечать определенным требованиям.

  • Нельзя чтобы на теле пиломатериалов находились сучки и сколы. Они должны быть максимально ровными
  • Оптимальная ширина доски лежит в диапазоне от 100 до 140 миллиметров, а ее толщина 2-4 сантиметра. Последний параметр будет зависеть от шага стропильных ног
  • Влажность древесины не должна превышать 20%, в противном случае она начнет коробиться и повредит не только обрешетку, но и все вышележащие материалы
  • Перед началом работы с пиломатериалами их необходимо пропитать специальными антисептиками, дабы предотвратить гниение и размножение микроорганизмов

Для простоты монтажа на стропильных ногах делается специальная разметка, являющаяся ориентиром для устройства досок. В качестве крепежных деталей используются обыкновенные гвозди. Кстати, при их вбивании шляпку необходимо утапливать, а выпирающие части с обратной стороны загнуть.

Система из щитов

Как уже говорилось ранее обрешетка может выполняться как из досок, так и из влагостойкой фанеры или ОСП плит. Они выделяются своими большими габаритами и высокой влагостойкостью, поэтому являются довольно популярными в кровельной сфере. Всего за пару часов при помощи данного материала можно соорудить очень качественное основание, которое прослужит вам долгие годы. В качестве основного положительного момента следует выделить гладкую и ровную поверхность, на которую без проблем могут укладываться даже самые капризные кровли.

Стоит понимать, что данный продукт не используется исключительно в кровельной сфере, и пользуется популярностью во всей строительной индустрии, следовательно, он обладает своей маркировкой. Для укладки на крышу лучше всего воспользоваться марками ОСП-3 или фанерой ФСФ. Они обладают повышенной влагостойкостью, что наиболее подходит в этом случае. Как и доски, фанера имеет свой диапазон толщины от 9 до 27 миллиметров. Что касается защиты, то она в обязательном порядке должна обрабатываться специальными антисептиками.

Однослойный метод укладки требует монтажа листов поверх стропильных ног по всей длине ската. Размещать материал необходимо в шахматном порядке, дабы стыки не совпадали друг с другом. Укладывая материал нельзя забывать про вентиляционные зазоры, составляющие 2-4 миллиметра. В качестве крепежных деталей можно использовать саморезы или специальные гвозди. Их количество будет зависеть от выбранного шага, как правило, он составляет 30 сантиметров по основной плоскости, 15 с торцов, а по краям 10.

Технология монтажа гибкой черепицы

Как и все строительные процессы, укладка битумной черепицы делится на два этапа: подготовка, и непосредственный монтаж кровельного материала.

Подготовительные работы

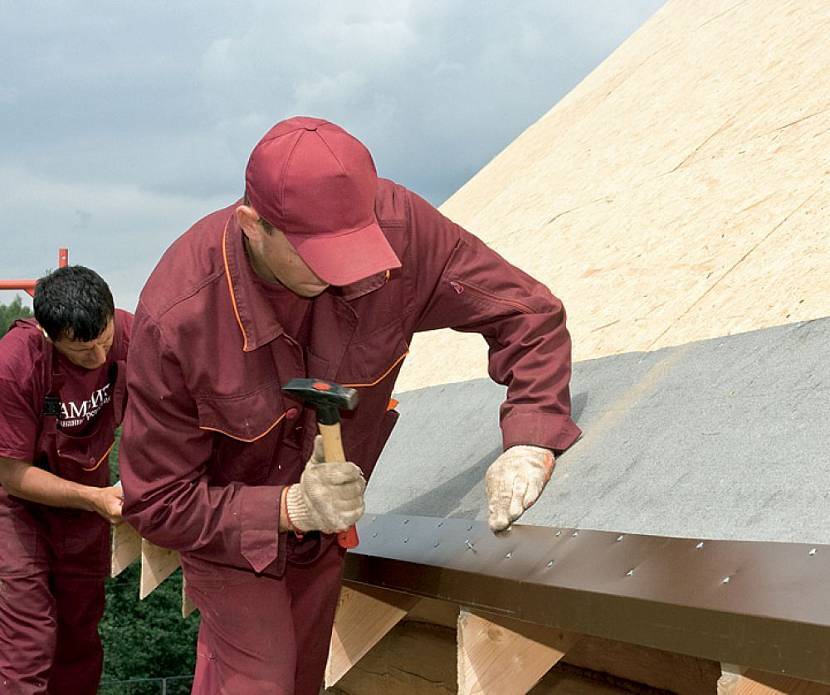

Первая подготовительная операция – это установка капельника. Собой этот элемент, изготовленный из окрашенного стального оцинкованного листа, представляет уголок длиною до 3 м. Ширина каждой полки варьируется в пределах 15-25 см. Назначение капельника – усилить карнизный свес и создать условия, при которых стекаемая с крыши вода не попала бы под обрешетку.

Крепят капельник к обрешетке кровельными гвоздями, которые забивают в верхнюю полку в шахматном порядке через каждые 15 см. Соседние планки устанавливают между собой внахлест со смещением минимум 3 см.


Монтаж капельникаИсточник eltctricon.ru

Монтаж подкровельного (подкладочного) ковра

Сначала, что такое подкровельный ковер. Это рулонный материал из категории битумно-полимерных. Его укладывают на обрешетку, чтобы:

  1. Выровнять незначительные дефекты уложенной на стропила обрешетки.
  2. Увеличить гидроизоляционные качества кровельного покрытия.
  3. Предотвратить образование конденсата на деревянном настиле.

Итак, технология укладки мягкой черепицы на крышу начинается с монтажа подкровельного материала. В первую очередь его полосами укладывают на ендовы и карнизы. Но начинать надо с ендов. Подкладочный материал имеет ширину 1 м, поэтому его раскладывают так, чтобы он закрывал скаты от ендовы в две стороны по 50 см. При этом материал этого типа является самоклеящимся, поэтому обрешетку под ним не обрабатывают клеящими составами.


Подкладочный материал, уложенный на ендовуИсточник gorizont-k.ru

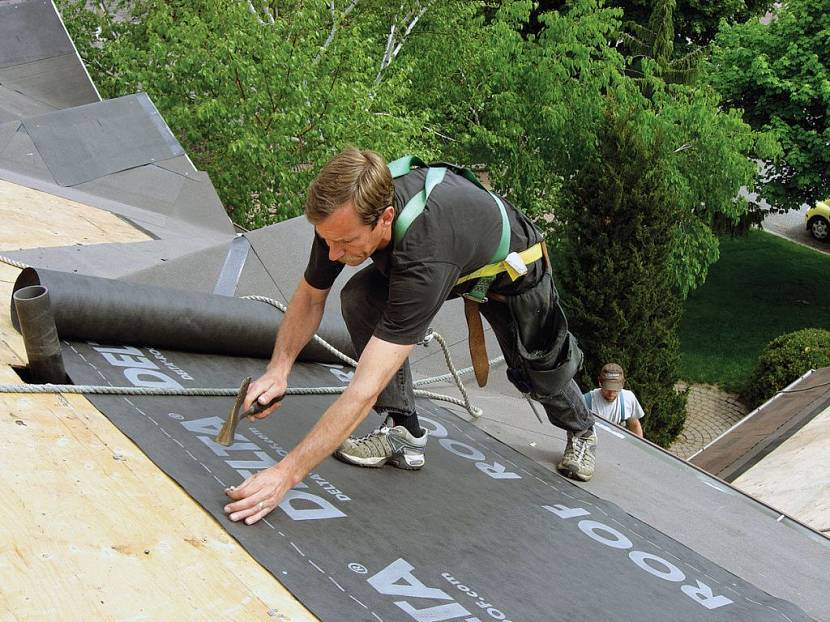

Затем укладывают покрытие на свесы вдоль карниза. При этом вертикальную свисающую полку капельника прикрывают наполовину. Далее закрывают рулонным материалом оставшуюся открытую площадь ската крыши. Здесь несколько нюансов:

  • полосы подкровельного ковра укладывают на уже уложенные (на карниз и на ендову) так, чтобы горизонтальные стыки покрывались внахлест в 10 см, вертикальные в 15;
  • в каждую уложенную полосу забивают оцинкованные гвозди в местах нахлеста, то есть шляпки крепежей должны оставаться под краем соседней полосы, шаг крепежа 20-25 см;
  • полосы подкладочного ковра, которыми накрывают основную часть ската, укладывают перпендикулярно карнизу и коньку крыши, начиная снизу, раскатывая рулон вверх;
  • каждую полосу крепят по периметру гвоздями;
  • для повышения герметизации стыков края полос промазывают битумной мастикой.


Укладка подкладочного материала на скат крышиИсточник eltctricon.ru

После того как подкровельный ковер будет полностью уложен, монтируют фронтонные планки. Они закрывают края уложенного материала вдоль ската и не дадут впоследствии проникнуть под него влаге. Монтаж планок производят точно так же, как и в случае с карнизными элементами.

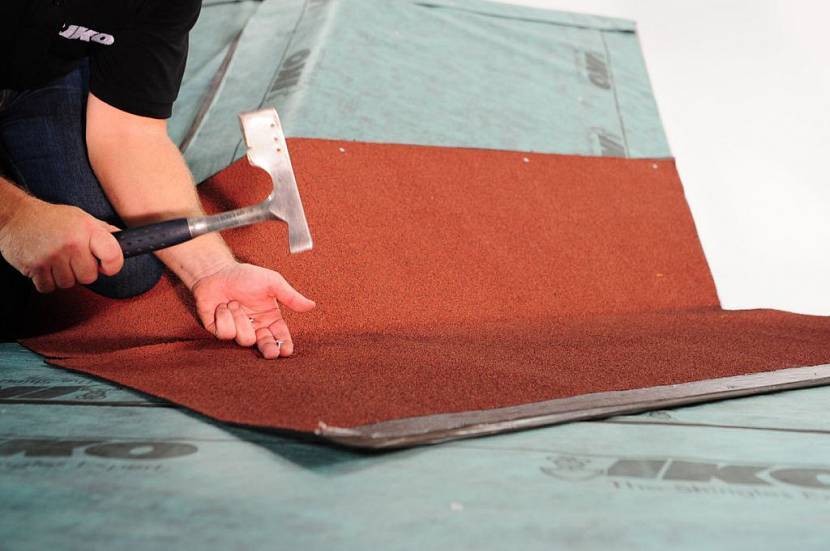

Теперь необходимо усилить гидроизоляционные качества ендовы, потому что этот элемент подвергается самым большим нагрузкам от дождя и таящего снега. Для этого используют ендовый ковер – материал рулонного типа, изготовленный на основе резинобитумного состава, усиленного полиэстеровой сеткой. Он подбирается в цвет битумной черепицы.

Его просто раскладывают на ендову, приклеивая к подкладочному ковру битумной мастикой, которую наносят под края материала шириною 10 см. Дополнительно уложенную полосу пробивают по краям кровельными гвоздями. Шаг между крепежами – 20-25 см, отступ от краев полосы – 3 см.


Монтаж ендового ковраИсточник famy.hr

Расчет нагрузок на стропильную систему и параметров обрешетки

При создании обрешетки для мягкой кровли лучше всего выбрать значение шага крепления отдельных элементов, не превышающее 10 см – это позволит надежно уложить кровельное покрытие

Для сплошной обрешетки лучше всего использовать калиброванные обрезные доски, а при желании создать ровную и бесшовную конструкцию стоит обратить внимание на фанеру или ДСП. Чтобы конструкция получилась достаточно качественной, все используемые при монтаже материалы должны иметь влажность менее 20%.

Проектирую обрешетку и стропила под мягкую кровлю, нужно провести следующие расчеты:

  • Расчет нагрузки, оказываемой на крышу атмосферными осадками;
  • Расчет нагрузок, возникающих из-за собственного веса используемых материалов.

Мягкая кровля osb отличается от других конструкций отличной устойчивостью к биологическим факторам, но это не относится к деревянным элементам обрешетки. Чтобы защитить ее от негативных воздействий, стоит перед монтажом обработать доски антисептическим составом.
