Технология производства
Гибкая черепица (она же мягкая кровля, в Америке — гонт) – это материал, изготовленный на основе стеклохолста и битума. Его наружная поверхность покрыта мелким щебнем, так называемым базальтовым гранулятом. При этом каждый слой материала выполняет свои функции, которые вместе формируют гидростойкость, прочность, долговечность всего покрытия в целом.
Слой стеклохолста
Прочность кровельного листа обеспечивает основа – несколько слоёв стеклохолста, сплетённого из прочных стеклянных волокон. Кроме прочности стекловолокно имеет другие немаловажные характеристики. Это — неорганический материал, не подверженный коррозию, гниению, не образующий плесени.
Монтаж черепицы.
Битумное покрытие
Водостойкость покрытия обеспечивает битум, получаемый из нефти и модификаторов. Перед нанесением на стеклохолст битум подвергается специальной обработке, которая увеличивает его стойкость к воздействию тепла. Полученный битумный лист может эксплуатироваться при высоких температурах, до +110°С.
Битум наносится в несколько слоёв снизу и сверху холста-основы. Снизу наносят дополнительно клеящую основу, которая закрывается плёнкой. Способ укладки гибкой черепицы на черновую основу – наклеивание. Перед наклеиванием плёнку снимают и прижимают клейкой поверхностью к черновой крыше.
Каменная крошка
Для защиты от механических повреждений битум посыпают сверху каменной крошкой – базальтовым или сланцевым гранулятом. Кроме защитных свойств, мелкие камешки базальта или сланца обеспечивают декоративность, шероховатость поверхности и пожароустойчивость крыши. Шероховатый верх кровли осложняет скатывание воды и сползание снега. Этим предупреждается соскальзывание сугробов с крыши вниз.
Скат каркасной крыши.
Качественная черепица
Полный комплекс эксплуатационных и технологических свойств зависит от производства кровельного покрытия. Качественный материал – прочный, гибкий, декоративный, долговечный. Как определить качественную черепицу:
- Она гибкая – легко и без разрушения гнётся.
- Не создаёт сильного запаха. Если новая кровля имеет сильный запах – это говорит о сильном испарении её компонентов, что может стать причиной потери эластичных свойств.
- Гранулят не осыпается и прочно держится на поверхности.
Кроме того, необходимо посмотреть на дату изготовления кровли. Хорошо клеится новый материал. Если же после изготовления прошло больше года, то укладка гибкой черепицы потребует использования строительного фена, поскольку клеящие свойства нижнего слоя будут частично утрачены.
Материал изготовления обрешетки: древесина или металл?
Итак, чтобы кровельное покрытие не провисало на стропилах, на них предварительно укладывают обрешетку – обрезные бруски или доски, которые набиваются перпендикулярно. Этот элемент необходим, чтобы вся нагрузка от кровельного материала передавалась на стропильные ноги более равномерно, а стропила уже давят на стены дома.
Обычно для изготовления обрешетки кровли в ход пускают такие виды материала:
У обоих видов материала, древесины и металла, есть свои недостатки и преимущества. Например, если вес кровли планируется достаточно солидный, тогда лучше использовать металлические стропила, ведь они замечательно работают на растяжение и изгиб. Так, металлические стропила идеально подходят под тяжелую натуральную черепицу.
Кроме того, главное и самое ценное преимущество металлических обрешетин – это их способность обеспечить абсолютно ровное, геометрически идеальное основание под любое кровельное покрытие:
Если уже все-таки брать древесину, тогда для крыши больше подходит хвойное дерево, сосна или ель
Причем важно для изготовления качественной обрешетки из брусков закупить древесину определенной породы и сорта. Важно, чтобы до начала строительства крыши она была защищена от насекомых, гнили и огня
К слову, вам будет интересно узнать, на Руси именно ели всегда больше предпочтение как строительному материалу для крыши отдавали, как более долговечному сырью.

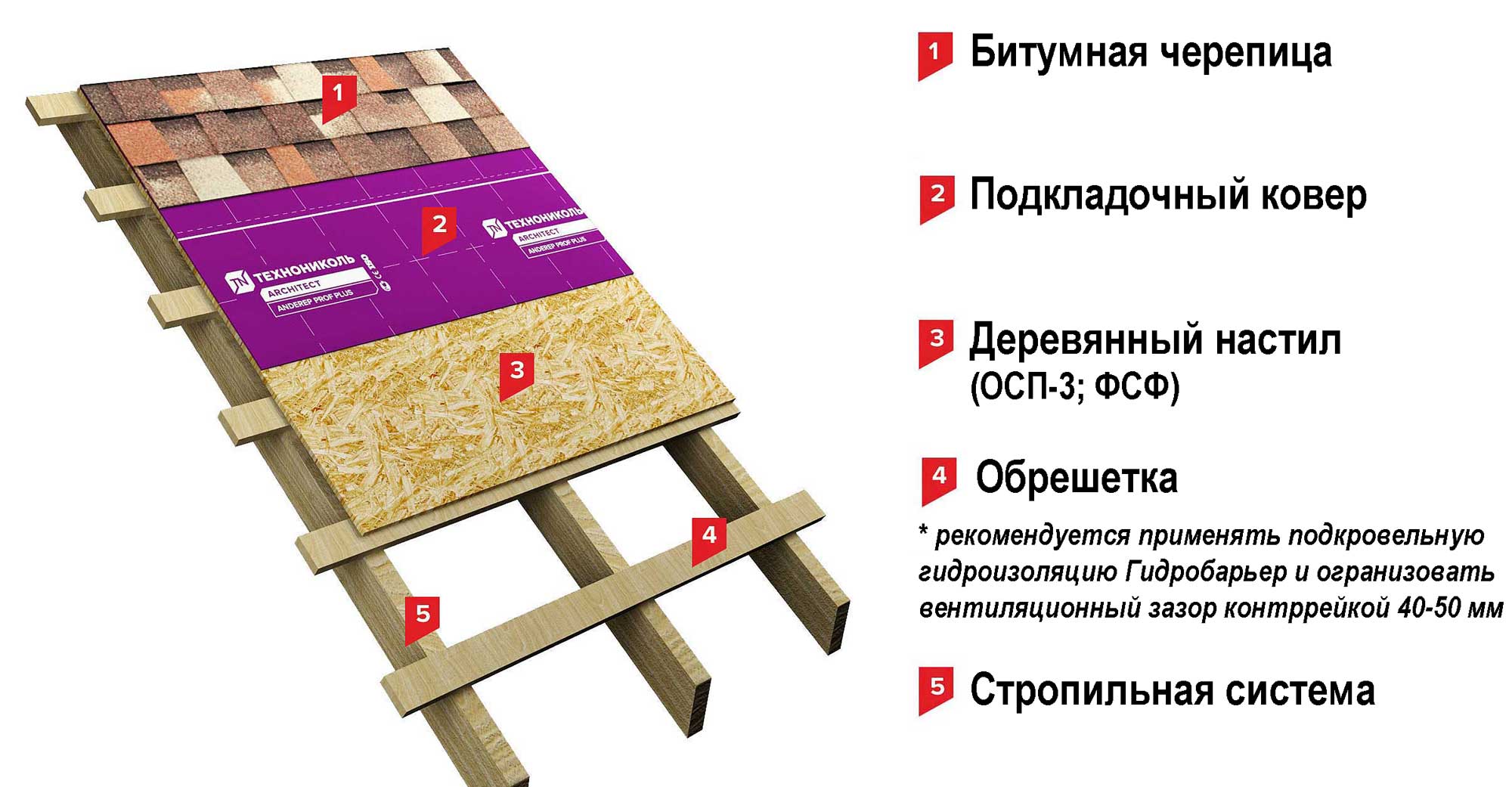

Кровельный пирог
Под кровельным пирогом понимают несколько слоёв различных материалов, которые укладывают на крышу и которые обеспечивают функционирование кровли. Для мягкого битумного покрытия обязательным условием является жёсткая основа, но которую оно наклеивается и дополнительно прибивается.
В виде основы часто используют фанеру и ОСП, которые укладывают поверх лаг и стропил. Под основу кладут утеплитель – для защиты от зимнего холода и летней жары. Утеплитель защищают от намокания мембранной плёнкой. А теперь подробнее о каждом слое кровли.
Утеплитель
Слой утеплителя обеспечивает теплосберегающие свойства крыши. Он создаёт микроклимат внутри помещения, тепло зимой и прохладу летом. Традиционным материалом для утепления крыши является минеральная вата.

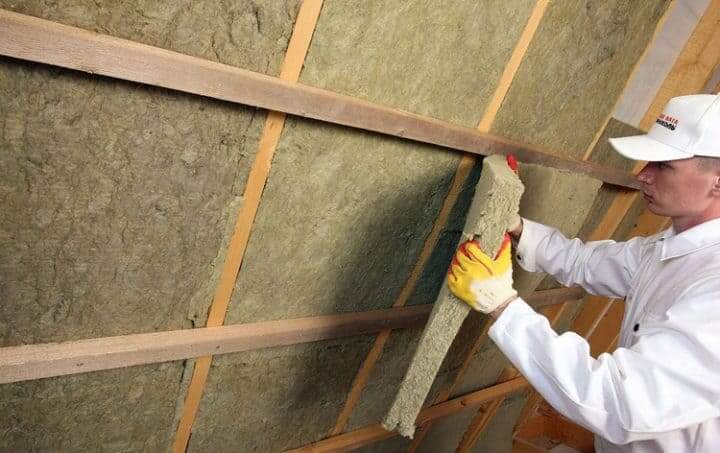

Утепление крыши минеральной ватой.
Существует несколько вариантов ватных утеплителей. Это может быть более дешёвая и менее полезная для здоровья стекловата. Или современный вариант утепления – минеральная базальтовая вата, в которой нет острых мелких стеклянных волокон.
Минеральные строительные ваты имеют высокий показатель теплоизоляционных свойств и лёгкий вес, 1 кв. м ватного утеплителя весит от 3 до 8 кг. В этом их главные преимущества. Их недостаток — повышенная гигроскопичность. При намокании ватный утеплитель лишается способности держать тепло. Поэтому для его функционирования необходима защита от воды и влаги – гидро и пароизоляция.
Гидроизоляция
Гидроизоляция – мембранная плёнка, напоминающая внешне полиэтилен и отличающаяся от него внутренней структурой. У гидроизоляции есть поры определённой формы и размеров. Они расположены так, что капли влаги не могут проникнуть с одной стороны плёнки и без проблем просачиваются с другой её стороны.
При правильной укладке пароизоляции влага не попадает в утеплитель, при этом поддерживается естественная вентиляция, так называемые «дышащие» свойства крыши. Мембранной изоляцией закрывают утеплитель с внешней стороны. Для того чтобы влажный пар не накапливался на поверхности мембранной плёнки, предусматривают вентиляционные зазоры – воздушные пространства с наружной стороны утеплителя.
Вентиляционный зазор
Двухскатная крыша.
Мягкая битумная черепица — абсолютно водонепроницаемый материал. Если не предусмотреть возможность выведения влаги из-под гибкой кровли, то под ней будут накапливаться испарения. Для самой кровли это не страшно, но плохо для расположенного под ней утеплителя. Поэтому для удаления влаги в конструкции кровельного пирога предусматриваются вентиляционные зазоры.
Вентзазор или воздушный зазор – это полое пустое пространство. Для его обустройства делают контробрешётку – пересечения брусков, которые являются каркасом для расположенного поверх них материала и создают проходы для воздуха. Между планками контробрешётки влажный воздух выходит из-под кровли наружу.
ОСП
Мягкая кровля укладывается на жёсткую основу. Это – так называемая черновая крыша или сплошная обрешётка. Её выполняют из ОСП или фанеры. Причём используют влагостойкие варианты – ОСП-3 и влагостойкую фанеру. Поскольку ОСП – более экономичный вариант, часто выбирают именно его.

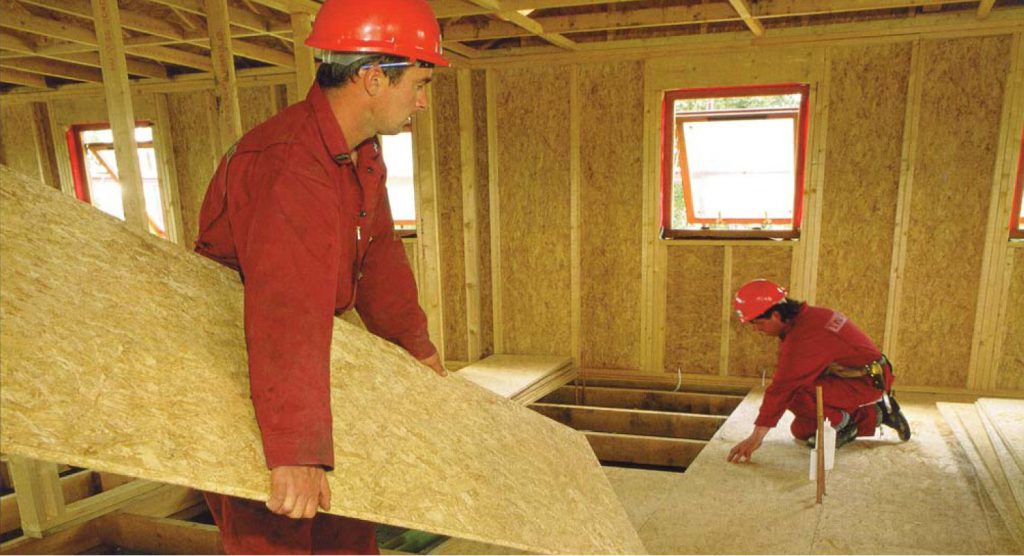

Отделка плитами ОСП.
Подкладочный ковёр
Подкладочный ковер под кровельный настил представляет собой рулонный материал, который обеспечивает дополнительную защиту кровли от протекания. Дублирует водостойкие функции кровельной черепицы. Укладывается с тщательной герметизацией, проклеиванием мастикой стыков, щелей, с нахлёстом верхней полосы на нижнюю – не менее 10 см. Подробнее – смотрите укладку гибкой черепицы своими руками на видео. В нём показан процесс укладки гибкой черепицы Шинглас.
Особенности монтажа мягкой кровли
Обрешетка для гибкой черепицы не должна быть ступенчатой, соблюдать какой-либо шаг или иметь какие-либо неровности, все стыки должны быть идеально подогнаны.
На ровную обрешетку кровельный материал уляжется более плотно, а значит, не будет протекать. Чтобы сделать устройство крыши более качественным, нужно тщательно подбирать не только черепицу или другое кровельное покрытие, но и дерево для обрешетки.
Обрешетка для мягкой кровли должна быть ровной, без лишних выступов.
Необрезную или полуобрезную доску лучше не покупать под черепицу, так как это упущение может обойтись весьма дорого. Возможно, придется даже перекрывать всю крышу. Укладывать гибкую черепицу проще, чем монтировать фальцевую кровлю или натуральную черепицу. Но особенности укладки знать необходимо. Гибкая черепица укладывается с уклоном кровли 12–90°. На пологой крыше предварительно рекомендуется положить подкладку по всей поверхности. Если крыша имеет крутой уклон, то подкладочный ковер монтируется вокруг труб, антенн, по периметру чердачных окон.
Предварительно подготавливается деревянная обрешетка, обычно это ровная поверхность из обрезной доски, которая имеет очень плотный шаг монтажа. Можно использовать и многослойную влагостойкую фанеру, ДВП или OSB – эти стройматериалы, кроме своей основной функции, будут дополнительно задерживать влагу. Обрешетка должна крепиться неподвижно, быть прочной, гладкой, сухой и иметь вентиляционные ходы. Влажность деревянной обрешетки перед монтажом (согласно СНиП) должна быть не больше 20% от ее сухого веса.
Устройство обрешетки должно быть таким, чтобы она могла выдерживать все допустимые нагрузки на кровлю без деформации поверхности
Принимая во внимание массу снежного покрова в средней полосе России, наиболее эффективная толщина досок обрешетки или фанеры и шаг стропильной системы рассчитывается, исходя из шага стропил. К примеру, если шаг стропил равен 500 мм, то для устройства обрешетки используется обрезная доска толщиной 20 мм или OSB толщиной 10 мм
Если шаг стропил – 1200 мм, то используется доска толщиной 30 мм или OSB толщиной 20 мм.
Гибкую черепицу изготавливают из неорганических веществ, поэтому она не подвержена воздействию грибка или плесени. Но эти болезни поражают чувствительную древесину, поэтому все элементы деревянной конструкции необходимо предварительно обработать антисептическими составами. Черепица, которая покрыта предохранительной пленкой с самоклеящимся слоем, укладывается проще и быстрее, она имеет определенный шаг укладки. Перед укладкой пленку нужно снять, а каждую плитку закрепить на обрешетке гвоздями. Для некоторых видов черепицы не нужны даже гвозди. Нагреваясь от солнца, нижняя поверхность черепицы приклеивается к обрешетке и плиткам по соседству, поэтому образующееся кровельное покрытие будет герметичным и надежным.
Способ установки капельника
Технология установки капельников предполагает некоторые нюансы:
- основной частью капельник фиксируется на доске обрешетки, при этом его нижний отрезок должен быть направлен в водосток;
- соседние отрезки стальных капельников укладывают с нахлестом друг на друга;
- дополнительную защиту края обрешетки обеспечивают фронтовые планки;
- на следующем этапе начинают монтаж кровельного ковра, не забывая промазывать его края мастикой, чтобы он лучше схватился;
- мягкое кровельное покрытие настилается поверх капельника.
Итак, обрешетка является очень важным элементом, позволяющим качественно уложить мягкое кровельное покрытие.
- Для мягкой кровли необходимы два слоя обрешетки, объединенные в единую конструкцию.
- Поверхность сплошной обрешетки не должна содержать перепадов высоты и дефектов.
- Во избежание повреждения мягкого покрытия, все выступающие острые ребра и изгибы должны быть закруглены.
- Как правило, применяется обрезная доска с шириной в 14 см.
- Чтобы влага не просачивалась в пространство под крышей, доску следует укладывать лотком вверх.
- Равно как и острые ребра, концы крайних досок необходимо округлить, чтобы не повредить кровельный материал.
- Защиту древесины от вредителей и гниения обеспечит обработка антисептиками.
- Сила ветра в конкретном регионе, а также уклон скатной крыши, влияют на шаг обрешетки под мягкую черепицу. С увеличением силы ветра уменьшается.
- Влагостойкие листы фанеры или стружечную плиту под мягкую кровлю следует укладывать с отступом в 1 см, чтобы при разбухании материала от влаги, он не треснул.
- Капельник позволит обезопасить деревянные карнизы и обрешетку от затекания осадков.
Термин «мягкая кровля» объединяет в себе целую группу материалов. Это и рубероид, и рулонные наплавляемые покрытия, и мягкая черепица. Несмотря на внешние различия, все эти материалы изготовлены на базе модифицированного битума, который придает конечным кровельным изделиям мягкость и гибкость. А также одну важную особенность: они не способны сами по себе сохранять жесткую форму и выдерживать внешние нагрузки.
Битумные материалы выполняют свою функцию, только будучи уложенными на жесткий и прочный каркас. Таким каркасом при создании мягкой кровли служит обрешетка в виде ровного сплошного настила.
При устройстве разреженной конструкции, ее элементы (доски) располагаются на стропилах не сплошняком, а с определенным шагом. В среднем, этот шаг составляет 20-50 см. Такая конструкция не подходит для мягких битумных материалов, так как они будут провисать между элементами.
Мягкая кровля требует устройства сплошной обрешетки, которая представляет собой настил из досок, ОСП, фанеры. Допускается небольшой зазор между элементами, но он не должен превышать 1 см.
Технология изготовления однослойной сплошной обрешетки
Она монтируется сразу на стропила, без использования дополнительных элементов. Подойдет в недорогом строительстве, например, для укладки рубероида. Теплоизоляция не производится.
Использование досок
Подойдет шпунтованная доска. Необрезная не подойдет. Это связано с образующимися перепадами поверхности. Влияет на конечный результат.
Вариант самый простой. Изготавливается путем крепления досок перпендикулярно стропильных ног.
Однако для досок имеются определенные требования:
- Без сучков. Максимально ровные.
- Ширина от 100 до 140 миллиметров. Толщиной в 20-37 миллиметров. Все будет зависеть от используемого шага стропильной системы.
- Влажность должна составлять не выше 20%. Объясняется это тем, что влажная древесина станет рассыхаться. Это приведет к выпадению элементов крепления. Помимо этого при контакте с сырой поверхностью битумные материалы снижают свой срок службы.
- Обязаны обрабатываться антисептиком. Следует предотвратить появление гнили и различных насекомых.
При работе доски фиксируются на стропила поперек, в параллельной плоскости к коньку. Укладка производится снизу вверх. Начинается все от свеса кровли. Точки стыковки размещаются на стропилах. Крепеж досок производится ближе к кромке, шляпки утапливаются. Меж рядом расположенных досок в высоту нужно оставить небольшой зазор, в районе 3 миллиметров. Он потребуется при температурных расширениях. Изменение размера будет происходить в интервале этого зазора.
Сборка из щитовых материалов
Доски могут заменяться одним из листовых материалов – фанерой или OSB. Они отличаются значительным уровнем влагостойкости и гибкости. Продолжительный срок службы.
Подобные материалы ускоряют весь процесс строительства обрешетки. В итоге получается гладкая поверхность для укладки мягких материалов.
Однако к ним имеются свои требования:
- Повышенный уровень влагостойкости. Это качество имеют не все представители. Для кровли наиболее подходящим является ОСП-3 или фанера ФСФ.
- Толщина от 9 до 27 миллиметров. Все опять же отталкивается от шага стропильной системы.
- Обработка антисептиком. Обработка от гниения и грибка обязательна.
Листы кладутся сразу на стропила в длину параллельно коньку. Места стыков совпадать не должны. То есть укладываются в разбег.
Следует предусматривать зазор – 2 мм. При укладке в прохладные дни зазор увеличивается до 3 мм.
Для крепления используются саморезы или специальные решенные гвозди. С шагом 30 см, в районе торцов 15 см. Края – 10 см.
Монтаж основания
Как говорилось ранее, конструкция обрешетки под мягкую кровлю может быть однослойной и двухслойной. Рассмотрим подробно установку элементов каждого из этих вариантов. На обрешетку, в свою очередь, будет укладываться подкладочный ковер.

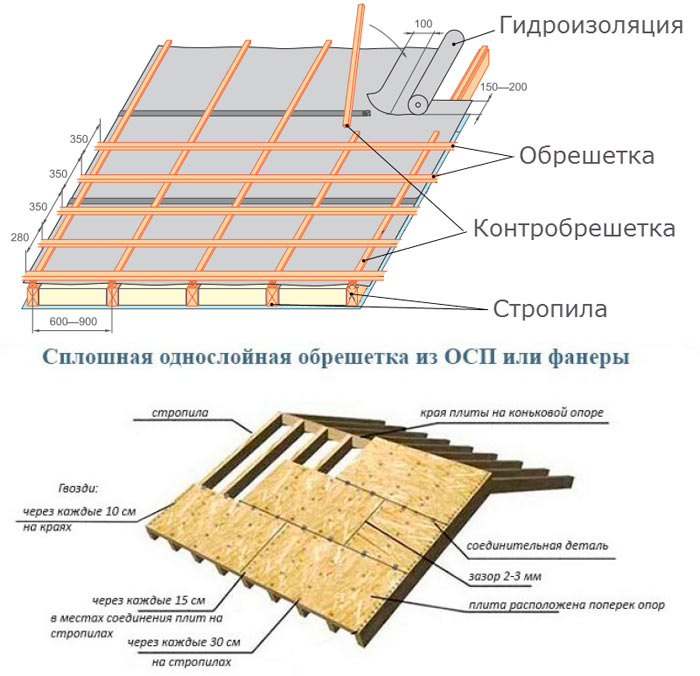

Устройство однослойной обрешетки под мягкую кровлю
Для такого рода конструкции могут использоваться следующие материалы: Щитовые (ФСФ, ОСП-3).
Крепление листовых материалов ведется прямо на лаги стропильной системы в перпендикулярном направлении. Такой монтаж ведется достаточно быстро, так как используются крупноразмерные элементы.

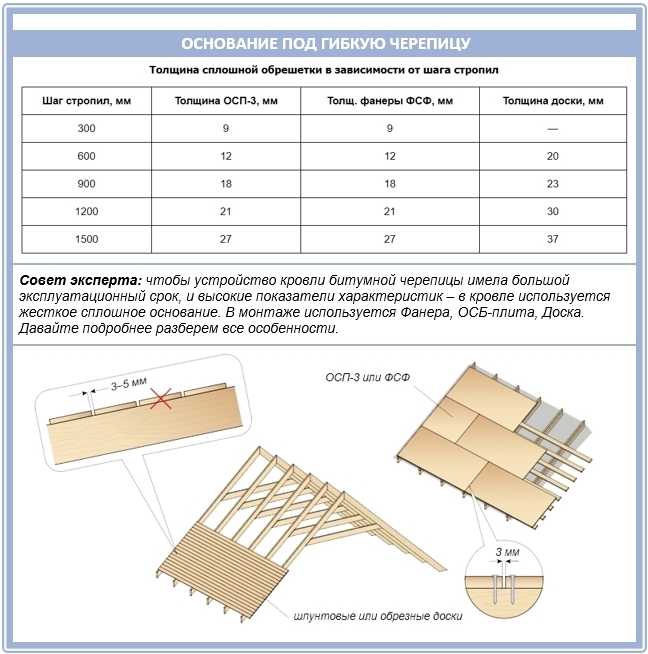

Толщина осб под гибкую черепицу зависит от шага стропильных ног :
- 27 мм – для шага стропил в 1,5м;
- 21 мм – для шага стропил в 1,2м;
- 18 мм – для шага стропил в 0,9м;
- 12 мм – для шага стропил в 0,6м;
- 9мм – для шага стропил меньше 0,6 м;
Соседние элементы укладываются с образованием 2-х мм зазора (если работы ведутся в зимнее время, то его нужно увеличить до 3 мм). Если пренебречь этим правилом, то под воздействием влаги древесные материалы могут набухнуть и вспучиться. Все настилаемые элементы необходимо обработать антисептическими растворами, так как их влагостойкость не идеальна.
При использовании листов ФСФ их закрепление на стропилах выполняется при помощи саморезов или гвоздей, с шагом в 150 мм. Чтобы подобрать подходящую длину крепежных элементов нужно воспользоваться следующей формулой:
L = h × 2.5;
- L – длина самореза или гвоздя;
- h – толщина фанерного листа.

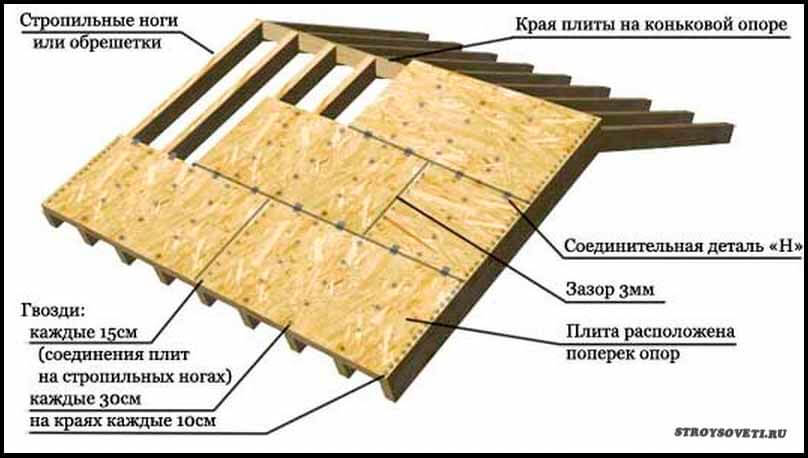

Установка листов ОСП ведется аналогичным образом. Для осуществления крепления, помимо саморезов, могут использоваться спиральные или кольцевые гвозди. Шаг между ними должен быть равен 150 мм, а в случае применения спиральных элементов его можно увеличить до 300 мм.
ОБРАТИТЕ ВНИМАНИЕ! Саморезы и гвозди нужно вгонять в листовой материал по самую шляпку. Таки образом покрытие будет лучше защищено от воздействия атмосферной влаги. Рассчитать количество черепицы и систему обрешетки вы можете на нашем онлайн калькуляторе
Рассчитать количество черепицы и систему обрешетки вы можете на нашем онлайн калькуляторе.
На последнем этапе ведется укладка подстилающего ковра, на который монтируется мягкая кровля.
Однослойная обрешетка из шпунтованных досок или теса
Основным принципом обустройства такого варианта основания под мягкую кровлю является поперечная укладка штучных деревянных элементов прямо на стропила.
Ширина досок обычно составляет 10-14 см.
Толщина же подбирается в зависимости от шага стропил, так как это расстояние напрямую влияет на требуемое сопротивление досок изгибу.
Закономерность следующая:
- Шаг стропил от 300 до 900 мм – толщина доски 20 мм;
- от 900 до 1200 мм – толщина доски 23 мм;
- от 1200 до 1500 мм – толщина доски 30 мм;
- Для шага в 1500 мм – толщина доски 37 мм;
Монтаж ведется от нижней кромки ската к коньку. При этом элементы должны укладываться строго перпендикулярно лотками вверх (для осуществления движения влаги от дождя по лотку к карнизу).
При воздействии влаги и скачков температур древесина изменяет свои геометрические размеры. Поэтому между торцами досок необходимо устраивать зазор в 3 мм. Крепление производится при помощи гвоздей или саморезов, забиваемых как можно ближе к кромочному краю изделия.
Установка сплошной двухслойной обрешетки
Главным отличием от однослойного основания под мягкую кровлю является наличие нижнего каркаса контробрешетки. Она выполняется из досок (25мм×(100-140)мм) или брусков (30×70мм, 50×50мм), путем их набивания на стропильное основание под прямым углом. Шаг досок контробрешетки должен составлять около 200-300 мм.
Следующим слоем укладывается слой из досок под 45-градусным углом. Между ними, как и при устройстве однослойной конструкции из штучных элементов, устраивается стабилизирующий зазор в 3 мм. Помимо досок можно применять фанеру или листы ОСП, с укладкой слоя утеплителя (для теплого чердака) или без него.
Устройство комбинированной обрешетки по шагам:
- Укладка и закрепление теплоизоляции между стропильными элементами;
- На этой прослойке растягивается гидроизолирующая пленка, которая прибивается к стропилам при помощи брусков контробрешетки (25×30мм). В случае устройства холодного чердака укладка тепли- и гидроизоляции не требуется.
- Осуществляется закрепление листовых материалов с шагом в 300 мм в местах над стропилами, и 150 мм – над брусками контробрешетки.
ОСТОРОЖНО! Древесные материалы должны иметь влажность не более 20%
Изготовление капельника для обрешетки
Одна из частей обрешетки называется капельником. Из названия можно понять, что это приспособление призвано уберечь карниз от излишней влаги.
В этом плане карниз — самая уязвимая часть крыши. Ему нужна защита, потому что гнить обрешетка и крыша начинают с карнизной части.
Капельник представляет собой желоб для сбора воды. Угол его изгиба зависит от наклона ската кровли и может составлять от 100 до 130 градусов.
Крепится фартук для отвода влаги как можно ближе к краю крыши и устанавливается вертикально, помогая воде затечь в трубу.
Кроме прямого назначения капельник придает крыше аккуратный вид и продлевает срок эксплуатации кровли.
Устройство обычно изготавливается из оцинкованной стали, сверху покрывается антикоррозийными составами.
Цвет детали всегда подбирают в соответствии с оттенком черепицы, чтобы не нарушить цветовую гамму здания.
Устанавливают приспособление вокруг всей крыши, обеспечивая дополнительную гидроизоляцию крыше и фасаду.
Следует отметить, что капельник полезен не только в качестве защиты от воды — он также защищает крышу и фасад дома от ветра.
Чтобы правильно установить приспособление, необходимо придерживаться ряда основных правил.
Прежде всего, стоит помнить, что основание детали крепится к обрешетке, а нижняя часть прикрепляется по направлению к водостоку.
Капельники нужно закреплять внахлест друг с другом. Чтобы обеспечить краям обрешетки дополнительную защиту, монтируют фронтовые планки.
Вслед за этим крепится ковер, края которого нужно пропитать мастикой для лучшего сцепления с кровельной поверхностью. Мягкая кровля монтируется сверху капельника в конце.
Монтаж двойной сплошной обрешетки
Двойная обрешетка представляет собой двухъярусную конструкцию, первый слой которой – уложенные вразрядку доски, второй сплошной слой – настил из досок, ОСП, фанеры. Двойная обрешетка считается более эффективной и надежной, чем однослойная, поэтому именно она рекомендуется при монтаже современных мягких кровель.
Конструкция может быть собрана только из досок (иногда – брусков) или из их сочетания с ОСП и фанерой.
Вариант #1 — двойная обрешетка из досок
Для основы под мягкую кровлю можно использовать только один вид материалов — доски. Из них сооружаются оба слоя обрешетки.
Требования для материалов:
- Доски первого (разреженного) слоя: толщина – не менее 25 мм, ширина – 100-140 мм. Доски можно заменить на бруски 50х50 мм или 30х70 мм.
- Доски второго (сплошного) слоя: толщина 20-25 мм, ширина – 50-70 мм.
- Пиломатериалы предварительно покрывают антисептирующими составами.
Монтаж обрешетки несложен и выполняется по следующему алгоритму:
- Вначале параллельно коньку (перпендикулярно стропильным ногам) прибивают доски или бруски с шагом, исключающим изгибание досок второго слоя, в среднем, 200-300 мм.
- Сверху, на разреженную обрешетку, под углом 45° (по диагонали) прибивают доски второго слоя. Не вплотную, а с зазором до 3 мм, который сможет погасить температурные деформации древесины. Обшивку ведут по направлению от конька к карнизу.
Подобное основание, как правило, применяется при настиле рубероида. Для гибкой черепицы рекомендовано сооружать комбинированный вариант.
Вариант #2 — комбинированная двойная обрешетка
В комбинированной конструкции сочетаются несколько материалов. Первый слой – доски или бруски, второй слой – фанера или ОСП.
Традиционно комбинированная обрешетка собирается следующим образом: перпендикулярно стропилам закрепляют вразрядку доски или брусья, а поверх них – листы фанеры или ОСП. Данную технологию применяют, как правило, при сооружении холодного чердака (без пирога утепления и пленки гидроизоляции на кровле).
Если же утепление имеет место быть, то используют другой вариант обрешетки, более сложный. Вдоль стропил набивают бруски контробрешетки, поверх них, перпендикулярно, — доски первого слоя обрешетки. Завершают всю эту конструкцию щиты фанеры или ОСП. Этот вариант отличается от предыдущего, наличием контробрешетки, которая формирует вентзазор между крупнощитовым настилом и гидроизоляцией.
Требования к материалам:
- Бруски контробрешетки: ровные бруски сечением 25х30 мм или 50х50 мм.
- Доски разреженного слоя: толщина — 25 мм, ширина — 100-140 мм.
- Фанера или ОСП-3: толщина 9-12 мм.
- Материалы должны быть предварительно антисептированы.
Для того, чтобы соорудить комбинированную сплошную обрешетку, выполняют следующие действия:
- При наличии теплоизоляционного пирога с гидроизоляционной пленкой устанавливают бруски контробрешетки. Их сечение может быть в пределах 20-50 мм, чаще всего 25х30 мм. Бруски закрепляют поверх стропильных ног, вдоль их. Контробрешетка служит не только для формирования вентиляционного зазора, но и для фиксации пленки гидроизоляции, которую укладывают на утепляющий материал. Если рассматривать монтажные работы поэтапно, то вначале между стропилами укладывают теплоизоляционные маты, поверх стропил и матов растягивают гидроизоляционную пленку, которую сверху прибивают брусками контробрешетки. Если теплоизоляционный пирог в кровле не предвидится, этот пункт пропускают и сразу же переходят к креплению разреженной обрешетки.
- Доски обрешетки (по ширине — 100-140 мм, по толщине — 25 мм) закрепляют на бруски контробрешетки (при их наличии) или на стропила перпендикулярно. Шаг крепления гвоздями (саморезами) – 200-300 мм.
- Листы ОСП-3 или фанеры размещают вдоль конька, длинной стороной поперек стропил. Монтаж ведут с разбивкой швов, то есть в шахматном порядке. Между щитами оставляют компенсационный зазор 2-3 мм. Крепление выполняют на каждой стропилине, используя для фиксации саморезы или ершеные гвозди. Шаг креплений на стропилах – 30 см. Укладывают плиты так, чтобы их кромки обязательно пришлись на опоры, там же выполняют их стыковку и тоже фиксируют элементами крепления, но уже с более частым шагом – 15 см.

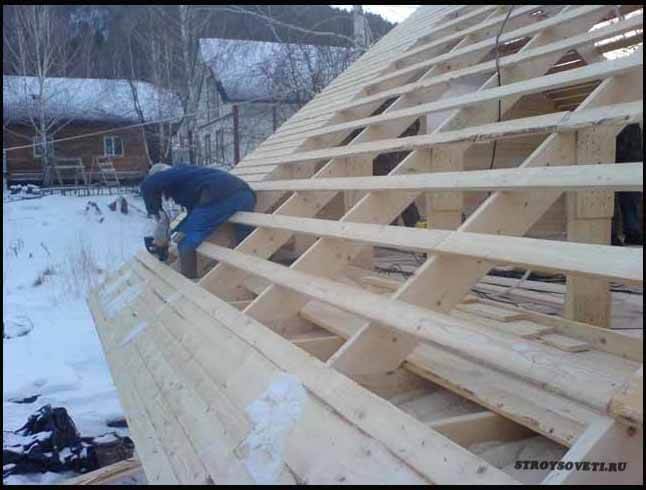

Чтобы было понятнее посмотрите как это выглядит в процессе стройки:
Технология несложна, чтобы понять все ее нюансы достаточно посмотреть короткое видео:
Технология создания обрешетки. Особенности конструкции
Основа любой кровли – это система стропил. Они фиксируются на мауэрлате – опоре, которая монтируется по периметру дома и будет испытывать максимальную нагрузку. Потому мауэрлат должен быть прочным и надежно зафиксированным. Фиксация производится с использованием анкерных болтов. Если стены дома построены не из дерева, а из газобетона или кирпича, то анкеры рекомендуется дополнительно зафиксировать цементным составом.
Мауэрлат для двухскатной крыши
После установки мауэрлата происходит создание стропильной системы. Стропила могут быть изготовлены из дерева, металла и других материалов. Проще всего работать с древесиной, ее легко подогнать к определенным размерам на месте, а для подъема наверх не придется заказывать специальную технику. Стропила устанавливаются с шагом, который определяется, исходя из толщины и ширины материалов, используемых для сплошной обрешетки (если она будет укладываться сразу же на них). Например, при толщине доски 2 см шаг может составлять 50 см. Такой же шаг может быть использован и при укладке фанеры или OSB толщиной 10 см. При чрезмерно большом шаге основание кровли со временем прогнется под весом самого кровельного материала.
Стропильная система
Не стоит забывать о том, что крыша должна иметь вентиляцию. В качестве нее вполне сгодится зазор, который формируется между сплошной и разреженной обрешеткой
Если же доски укладываются на лаги, то важно подумать о том, как сделать продухи. В противном случае под кровельным материалом будет скапливаться конденсат, который окажет негативное воздействие на все элементы, входящие в структуру кровли
Кровельная вентиляция
Гидроизоляция – тоже важный аспект, которым пренебрегать не стоит. Материал, способный удерживать влагу, укладывается на стропила и фиксируется брусками – формируется контробрешетка (разреженная обрешетка).
Теплоизоляция пригодится в том случае, если дом планируется использовать как жилой на протяжении всего года. В случае с временным дачным домиком, где проживать будут только летом, теплоизоляция может и не пригодиться.
Утепление мансардной крыши пенопластом
Крепление материалов обрешетки производится при помощи саморезов. Гвозди используются реже. Однако независимо от того, какой вариант крепежа применяется, шляпки должны быть в любом случае утоплены в основание. В противном случае покрытие, лежащее сверху, может быть повреждено. Крепеж производится с шагом не менее 15 см.
Листы фанеры укладываются вразбежку – их стыки в параллельных рядах не должны находиться в одном месте. Плиты OSB устанавливаются в шахматном порядке, то есть разбежка швов тоже необходима. Стыки продольных швов должны располагаться на брусках обрешетки (контробрешетки).
Размещение листов фанеры или ОСП на стропилах крыши
Используемые материалы
В качестве подкладки под черепицу используются плиты ОСП
Для устройства обрешетки используется фанера или ОСП. Каждый материал имеет свои особенности:
- Фанера. Изделие должно быть водостойким и гибким. Покрытие является многослойным, поэтому обладает высокой функциональностью. Оптимальным вариантом считается фанера ФСФ, которую изготавливают из хвойных пород древесины. Материал обладает высокой механической прочностью, устойчивостью к влиянию агрессивных веществ и влаги, небольшим весом. Так как изделие еще на этапе производства обрабатывают антипиренами и антисептиками, оно не подвержено быстрому воспламенению и воздействию биологических факторов.
- ОСП. Благодаря особой технологии производства плиты не поддаются влиянию влаги, устойчивы к различным атмосферным нагрузкам, обладают незначительной массой. При помощи такого материала можно обустроить идеально гладкое основание для мягкой кровли.
