Как сделать обрешетку для металлочерепицы

Шаг обрешетки под металлочерепицу

Наибольшую сложность представляет именно расчет шага обрешетки, потому что в большой степени он определяет эксплуатационные качества кровли. Металлочерепица, как известно, бывает нескольких видов и различается она расстоянием между осями волны и ее высотой. Поскольку крепить металлочерепицу рекомендуется в самую нижнюю часть волны, шаг обрешетки необходимо выбирать в зависимости от шага профиля металлочерепицы. Стандартные размеры поперечной волны металлочерепицы могу колебаться от 300 до 450 мм, и при расчете шага обрешетки следует ориентироваться на этот показатель.

Металлочерепица Монтерей. Об этом виде маталлочерепицы вы прочитаете в нашей статье.

А здесь статья про металлочерепицу компании Grand Line.

Шаг обрешетки под металлочерепицу: пошаговая инструкция монтажа

Современный рынок строительных материалов предлагает широчайший спектр кровельных покрытий, одним из которых наиболее распространенным является металлочерепица .

Помимо эстетичного внешнего вида и долговечности, покрытие обладает прочностью, устойчивостью к воздействию влаги, ультрафиолетовых лучей и прочему влиянию внешней среды. Материал экологически безопасен, устойчив к колебаниям температур, огнестоек и прост в монтаже.

При монтаже кровли важную роль играет правильный расчет шага каркаса, который определяется длиной волны металлочерепицы. Погрешности в расчете могут повлечь за собой смещение всего несущего сооружения по отношению к месту оптимального крепления кровельного настила на саморезы.

Особенности монтажа металлочерепицы своими руками

Если хочется сэкономить на строительстве или замене кровли своего дома, можно осуществить монтаж металлочерепицы своими руками. Это не так сложно, как кажется на первый взгляд. Самым важным является первый лист, который необходимо уложить как можно ровнее. Его нижний край должен быть параллелен карнизу. Этот лист посредине крепят одним единственным саморезом, чтобы можно было поворачивать.

Затем укладывают еще 2 – 3 листа, соблюдая особенности их рельефа. Их к обрешетке не крепят, а лишь скрепляют между собой. Потом всю конструкцию из нескольких листов выравнивают параллельно карнизу и закрепляют саморезами окончательно. Последующие листы укладываются уже без особых проблем. Выравнивают только их нижние края относительно друг друга.

Как происходит установка обрешетки кровли для металлочерепицы своими руками

Конструкция крыши с металлочерепицей имеет достаточно жесткие закрепленные требования по обустройству основания, на которое происходит установка крыши. Это касается полностью всего кровельного пирога. Четко регламентирована и обрешетка под металлочерепицу.

Доска должна выдерживать вес даже крупного человека. Ведь при возведении кровли планируется ходить по доскам.

Ни в коем случае нельзя сказать, что монтаж происходит строго одним образом, однако набор вариантов, с помощью которых происходит установка, невелик. О том, какие есть варианты и как их правильно реализовать на конкретной кровле, можно будет прочесть далее.

Обрешетка под металлочерепицу должна выполняться если не профессионалами, то с использованием профессиональных инструкций.

Несущая система, которая будет правильно устроена, является одним из важнейших элементов, которые влияют на общую долговечность кровли, выполненной под металлочерепицу.

В этом плане достаточно трудно переоценить роль, которую будут играть стропила и устройство обрешетки под металлочерепицу.

В случае, если для других видов материалов может существовать достаточно большой зазор и расстояние между каркасными элементами, сечении пиломатериалов для них, то стоит понимать, что для металлочерепицы эти показатели весьма ограничены.

Связано это с прочностными свойствами самого листа и специфическим профилем. Он имеет достаточно строгую ориентацию по направлению монтажа, а также элементы, которые регулярно повторяются, некоторые участки их имеют большую жесткость, некоторые – меньшую.

Элементы, которые будут необходимы для того, чтобы была выполнена обрешетка для крыши из металлочерепицы:

• профили 300, 350, 400 либо 450 мм;
• гвозди;
• саморезы;
• пиломатериалы (обрезная доска 25х100, 32х100 мм либо брус 40х60, 50х50 мм);
• материалы, которые понадобятся для гидроизоляции.

Ход работ по установки обрешетки

Монтаж обрешетки под металлочерепицу Монтеррей производится практически так же, как и в случае использования другого кровельного материала. Сам ход работ будет выглядеть следующим образом:

Работы по монтажу лучше выполнять с помощником. Во-первых, это будет быстрее и удобней. Во-вторых, работа на крыше – это опасно, всегда есть риск получить травму.
Монтаж обрешетки проводится после того, как будет уложена гидроизоляция. В качестве таковой может выступать толстая полиэтиленовая пленка или специальная мембрана.

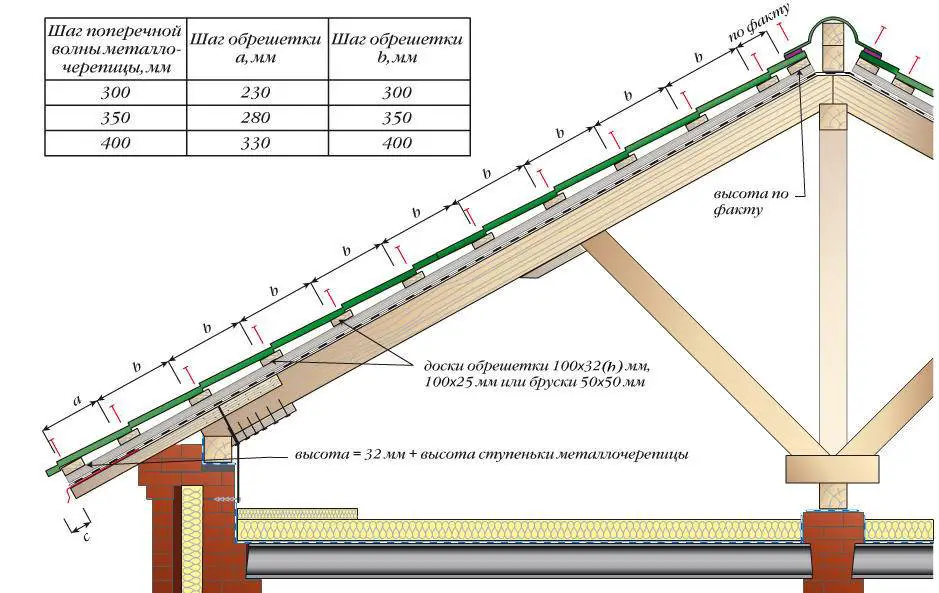

Схема обрешетки под металлочерепицу Монтеррей достаточно простая. Доски с выбранным шагом набиваются поперек стропил. И тут есть одни нюанс. Если расстояние между стропильными ногами составляет более 90 сантиметров, то вместо досок лучше использовать деревянные бруски 50 на 50 миллиметров.
Первая доска обрешетки под металлочерепицу Монтеррей по схеме прибивается у карниза, вплотную к краю. Следующая монтируется на расстоянии в 20-30 сантиметров от первой. Последующие доски крепятся согласно выбранному шагу, 35 или 40 сантиметров.
Чтобы доски укладывались ровно, на крайних стропилах забиваются гвозди и на них натягивается веревка. Это не только позволит выровнять обрешетку строго по карнизу. С помощью веревки можно уложить доски на одной высоте

Это очень важно, так как даже небольшая ямка или бугорок может уменьшить срок службы металлочерепицы.
Для крепления обрешетки под металлочерепицу лучше использовать саморезы по дереву с оцинкованным покрытием. Их толщина должна составлять 3-4 миллиметров

Крепеж производится двумя саморезами к каждой стропиле.

Видео по теме:

Древесина – это материал, который «боится» влаги, плесени и насекомых. К тому же он хорошо горит. Поэтому, еще перед началом монтажа обрешетки под металлочерепицу монтеррей или любой другой кровельный материал, все деревянные элементы нужно обработать специальными защитными пропитками. В этом случае вся конструкция прослужит достаточно долго, и не будет доставлять вам проблем во время своей эксплуатации.

Монтаж под металлочерепицу

Монтаж обрешетки под металлочерепицу своими руками осуществляется следующим образом:

1. Брус для стропил выбирают размерами не менее 50*150 мм. Под обрешетки необходимы доски с сечением не менее 25*100 мм. Для контробрешетки необходима доска 25*50 мм.
2. Прибивать начальную доску необходимо строго вдоль карнизного света так, чтобы она за него не выходила. Толщина первой доски должна быть на 10-15 мм больше, чем у остальных. Это необходимо для компенсирования разности уровней точек опоры начального и последующих черепичных модулей.
3. Шаг обрешетки металлочерепицы необходимо брать такой, чтобы расстояние от доски, выходящей на карниз, было на 50 мм меньше, чем между всеми последующими. Шаг между остальными досками обрешетки должен равняться шагу профиля монтируемой металлочерепицы.
4. Проверка правильности расстояния от первой до второй доски обрешетки осуществляется следующим образом: на земле разложить два дощатых обрезка, параллельно друг другу и на определенном расстоянии. Затем на них накладывают элемент черепицы и определяют, достаточен ли выступ черепицы для обеспечения нормального тока воды. При большом выступе может произойти перелив воды через желоб, а при маленьком — задув воды между желобом и лобовой доской. Также существует опасность деформации листов из-за чрезмерной снеговой нагрузки.
5. Разметка осуществляется при помощи рулетки. Начинать следует с первой доски, выходящей на карниз. Затем осуществляется крепеж торцевых и коньковых планок.
6. Ветровая доска должна находиться выше обрешетки на высоту листа металлочерепицы. Высота листа определяется видом черепицы и составляет 35-55 мм.
7. Надежное крепление конька в местах его присоединения обеспечивается путем прибивания дополнительной доски 25*100 мм.
8. Если планируется осуществить организованный водосток с кровли, то перед монтажом покрытия необходимо установить кронштейны для прикрепления желобов. Карнизная планка также устанавливается монтажом металлочерепицы по кровельному свесу.
9. Определить места крепления кронштейнов. Установить их с шагом 500-600 мм относительно другу и другу. Крепеж кронштейнов осуществляется на нижнюю доску обрешетки.
10. Монтаж крайних кронштейнов предполагают уклон желоба 5 мм на 1 м длины. Для ровного монтажа оставшихся кронштейнов натягивают шнур.
11. Желоб вставляется и крепится на кронштейнах. Крепеж карнизной планки к обрешетке осуществляется так, чтобы край желоба перекрывался нижним краем планки. Тогда будет осуществляться сток конденсата в желоб с планки. Нахлест карнизных планок относительно длины, должен составлять не менее 100 мм.

Контробрешётка под металлочерепицу

Назначение контробрешётки под металлочерепицу сводится к созданию зазора для прохождения воздуха в подкровельном пространстве. Конструкция крепится поверх гидроизоляции, в результате чего возникает открытое пространство для воздуха.

Нужна ли контробрешётка под металлочерепицу

Преимущества контробрешётки состоят в следующем:

• обеспечивается вентиляция крыши;
• исключается образование плесени и грибка на элементах стропильной конструкции;
• предотвращается гниение деревянных элементов крыши;
• на обратной стороне кровельного материала не скапливается конденсат.

Из этого следует, что монтаж контробрешётки под металлочерепицу является обязательным. Конструкция, помимо перечисленных положительных моментов, позволяет исправить неровности, которые были допущены при возведении стропильной системы.

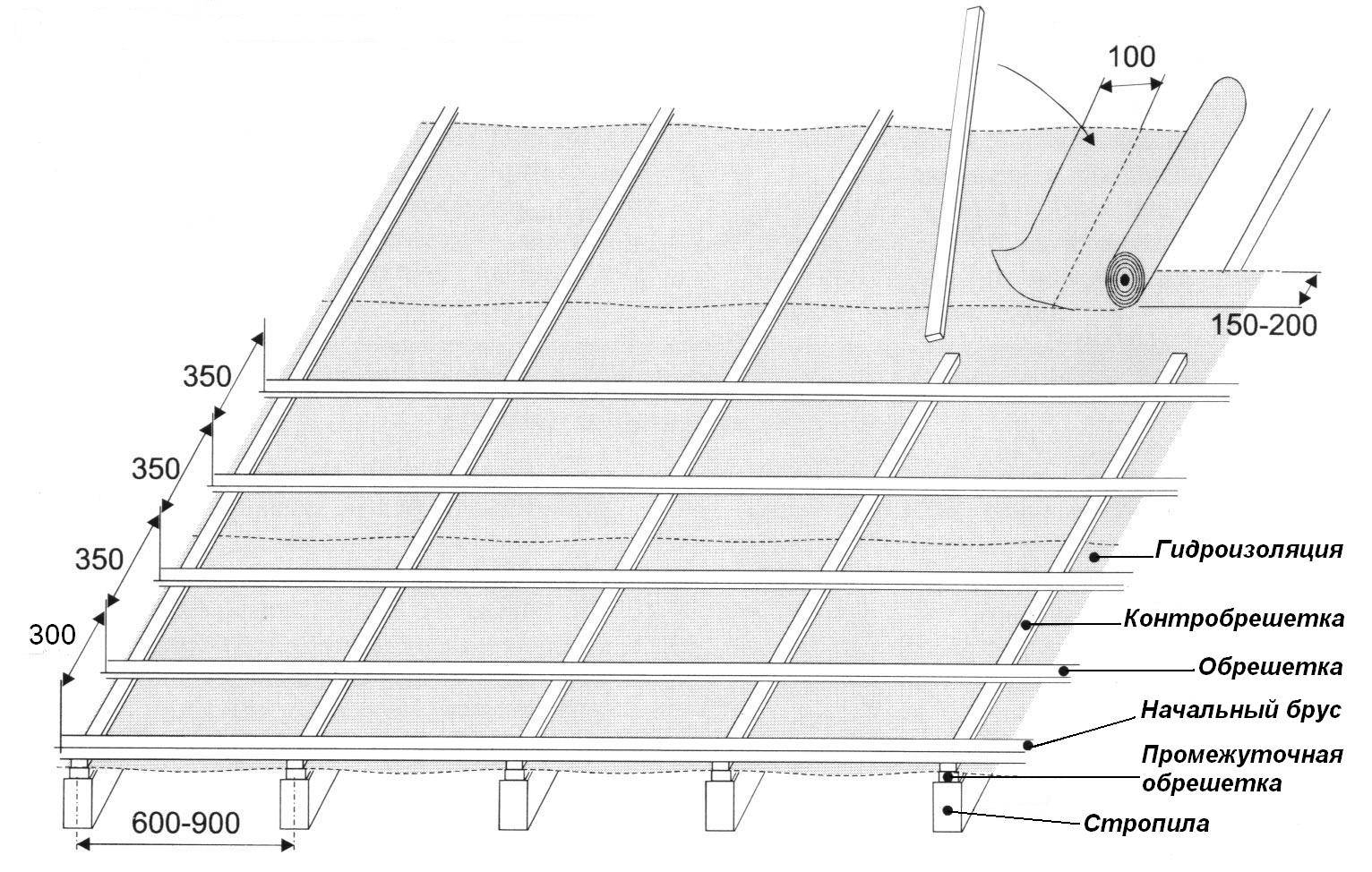

Контробрешётка создаёт зазор для вентиляции в кровельном пироге и позволяет исправить неровности монтажа стропильных ферм

Толщина контрбруса

В основном для устройства контробрешётки используют брус сечением 30х50 мм и длиной 135–137 см. Такие пиломатериалы применяются для строительства простой кровли. Если возводится ломаная крыша, сечение необходимо увеличить до 50х50 мм. Расстояние между элементами контробрешётки вдоль одной стропильной ноги не должно превышать 30 см.

Инструкция по монтажу

Подготовив бруски необходимого размера, можно приступать к монтажу, который выполняют в следующем порядке:

1. Деревянные элементы подвергают обработке специальными средствами, которые предотвращают гниение дерева и поражение его насекомыми.
2. После укладки гидроизоляции контробрешётку закрепляют при помощи оцинкованных гвоздей.
3. В процессе набивки следят, чтобы бруски были параллельны друг другу и перпендикулярны карнизной планке.
4. На каркасе контробрешётки размечают шаг обрешётки.
5. Метки соединяют между собой при помощи красящего шнура.
6. Монтируют обрешётку, подкладывая в случае необходимости рейки нужной толщины для выравнивания плоскости ската крыши.

Установка обрешетки в местах дополнительных элементов конструкции

В местах примыканий (мансардные окна, трубы) к надкровельным конструкциям необходимо устанавливать сплошную обрешетку шириной 150-200 мм, а также собственную стропильную систему, к которой крепятся брусья или доски.

В случае с ендовой, несущую систему также выполняют сплошной и кладут вдоль каждого ската крыши шириной 10 мм. Зазоры между планками ендовы необходимо делать на расстоянии 20 мм для обеспечения надлежащей вентиляции подкровельного пространства.

Когда выполняется монтаж над утеплителем необходимо выдержать правильную величину зазора и не сделать его слишком маленьким (т.е. использовать доски шире рекомендованных размеров). В дальнейшем, это приведет к нарушению циркуляции подкровельного пространства, возникновению, а потом и к накоплению влаги!

Для понимания схемы и принципов монтажа обрешетки предлагается ознакомиться со следующим видео:

Гидроизоляция под металлочерепицу

Во время эксплуатации дома под кровельным материалом образуется конденсат, что приводит к гниению элементов деревянной конструкции и намоканию теплоизоляции. Влага негативно воздействует на древесину и приводит к её постепенному разрушению, из-за чего могут потребоваться серьёзные затраты на проведение ремонтных работ. Для защиты деревянных изделий и утеплителя от конденсата применяют гидроизоляцию. Выбор материала для гидроизоляции зависит от того, какая планируется кровля — холодный чердак или утеплённая мансарда.

1. Гидроизоляция холодной крыши осуществляется с помощью диффузионных мембран и гидроизоляционных плёнок. Последние укладывают поверх стропил с провисанием около 2 см между ними. Настил осуществляется полосами, начиная с нижней части ската крыши с перекрытием между слоями в 50–100 мм. Герметизацию стыков производят специальной лентой.
2. Защита тёплой крыши от влаги обходится дороже и требует бо́льших трудозатрат. Гидроизоляция в этом случае выполняется по-разному и зависит от применяемого материала:
   • если используется плёнка с низкой паропроницаемостью, потребуется соорудить два зазора для вентиляции — между утеплителем и плёнкой и между плёнкой и обрешёткой. В основном теплоизоляцию располагают между стропильными ногами на одном уровне с их верхней плоскостью. Чтобы создать один зазор, на стропила необходимо набить бруски контробрешётки, а сверху уложить плёнку без провисания. После этого поверх плёнки к контрбрускам прибивают планки, которые будут обеспечивать второй зазор, а к ним уже крепят обрешётку;
   • более целесообразным является вариант устройства гидроизоляции с одним вентзазором. Способ предполагает создание зазора лишь между обрешёткой и плёнкой, которая хорошо пропускает пар даже при укладке без зазора, т. е. непосредственно на теплоизолятор. Крепление мембраны к стропильной конструкции выполняют внахлёст верхними полосами на нижние с обязательной герметизацией швов при помощи клейкой ленты.

Вместо современных материалов можно использовать всем известный рубероид. Однако он во многом уступает новым гидроизоляционным продуктам. Рубероид характеризуется малым сроком службы, хорошо горит и при нагреве издаёт едкий запах. Если прислушиваться к мнению специалистов, то использовать рубероид в качестве гидроизоляции под металлическую черепицу не стоит.

Видео: устройство гидроизоляции под металлочерепицу

Правильный монтаж обрешётки под профилированную черепицу является залогом качественного покрытия кровли. Чтобы выполнить работу правильно, необходимо ознакомиться с нюансами устройства каркаса под кровельный материал. Только в этом случае удастся избежать ошибок в монтаже металлочерепицы и предотвратить появление проблем в будущем.

Устройство обрешетки

По завершении всех необходимых расчетов, подбора необходимых материалов можно приступать к устройству каркаса под покрытие.

При этом следует учесть, что обрешетка устанавливается после укладки гидроизоляции, которая выполняется так, чтобы вентиляционные струи свободно передвигались снизу под кровельный конек и выводились вовне.

При наличии гидроизоляционного и теплоизоляционного слоя для устройства кровли необходима установка контробрешетки, которая улучшит качество крыши.

Что еще немаловажно, ее обустройство дает возможность исправить допущенные погрешности при монтаже стропил

Крепление доборных элементов

Верхняя накладка ендовы должна монтироваться поверх металлочерепицы с шагом 30 см. Для защиты мест примыкания к дымоходным трубам, конструктивным элементам кровли, устанавливается планка. Между ней и металлочерепицей клеится пористый уплотнитель. Дополнительно можно использовать кровельный герметик.

Ветровые планки монтируются к торцевой доске от нижнего края вверх. Величина нахлеста составляет 10 см, а шаг крепления – 35 см.

Для установки конька необходимо специальное крепление, монтируемое с шагом 50-60 см

На этом этапе важно проконтролировать высоту расположения всех компонентов. Поверх монтажных элементов устанавливается коньковый брус

Листы металлочерепицы из соседних скатов не должны соприкасаться друг с другом. Это необходимо для обеспечения вентиляции. Во избежание попадания влаги в вентиляционный зазор крепится бутил-каучуковая защитная лента или пористый уплотнитель. Затем можно устанавливать коньковые планки.

Особенности монтажа и дальнейшей эксплуатации кровли

Поскольку устройство обрешетки под металлочерепицу предусматривает высотные работы, то при их выполнении своими руками необходимо позаботиться об индивидуальной безопасности. Следует правильно пользоваться индивидуальной страховкой, подошва используемой обуви не должна скользить. Учитывая тот факт, что используемая древесина после монтажа в большинстве случаев еще содержит определенное количество влаги, по истечении первого года эксплуатации крыши необходимо подтянуть каждый саморез своими руками. Из-за усыхания древесины ее размеры незначительно уменьшаются, соединение кровли ослабевает и существует риск попадания воды на поверхность обрешетки по резьбе кровельного самореза, которыми фиксируются листы металлочерепицы к обрешетке. Расчет необходимого количества составляющих и монтаж обрешетки своими руками является ответственным этапом при оборудовании крыши кровельным покрытием

Любая инструкция по укладке различного вида металлочерепицы, акцентирует внимание именно на качественном и правильном монтаже основания. При этом расчет количества материала для покрытия крыши, размеры элементов обрешетки и всех расстояний должен быть максимально точным, а требования к последовательности работ неукоснительно соблюдены

Например, при монтаже металлочерепицы типа «Каскад» в основном используются бруски с сечением 32 мм на 100 мм. При таких характеристиках элементов основания в среднем для обустройства 1 квадратного метра обрешетки потребуется 3 погонных метра досок. Своими руками такой объем работы выполнить вполне реально, однако, следует учитывать сложность геометрии крыши, размеры скатов и общую площадь. Смотрите видео по теме:

Разновидности скатных крыш

В зависимости от количества наклонных плоскостей, кровельные конструкции можно разделить на:

• Односкатные. Имеют только одну наклонную поверхность. Используются для сооружения бесчердачной кровли малых зданий, а также для укрывания крылец, пристроек и хозпостроек.
• Двухскатные. Состоят из 2-х наклонных поверхностей, соединенных между собой в коньковом узле. Торцевые треугольные поверхности, образованные в результате стыка двух скатов, называются фронтонами.
• Шатровые. Такие конструкции имеет 4 скатные поверхности, имеющие треугольную форму (вальмы). Устройство такой кровли предполагает срезание фронтонов наклонной плоскостью по всей высоте.
• Полувальмовые. Имеет также 4 ската. Однако, в отличие от шатровой конструкции, фронтоны срезаются наклонной плоскостью только частично.
• Четырехщипцовые. Имеют 8 наклонных поверхностей.
• Крыши с мансардой. В этом случае пространство между стропильной системой и коробкой здания является дополнительным жилым помещением.
• Купольные. Устраиваются для зданий, имеющих круглую форму в поперечнике. Иногда встречается такая разновидность, как конусная крыша.
• В форме пирамиды. Устраиваются для квадратных зданий. Отличаются значительной высотой.

В частном домостроении чаще всего применяется вариант двухскатной кровли, так как он имеет ряд преимуществ. К ним можно отнести:

Какую сделать основу для металлической черепицы Монтеррей

Металлочерепица любого типа укладывается на обрешетку. Именно эта конструкция выступает основой для кровельного покрытия. А какая обрешетка для металлочерепицы Монтеррей должна быть? В первую очередь следует определиться с материалом.

Обрешетку под металлочерепицу можно выполнить из следующего:

• обрезной доски;
• необрезной доски;
• шпунтованной доски;
• ориентированно-стружечной плиты (ОСП-3);
• фанеры повышенной влагостойкости (ФСФ).

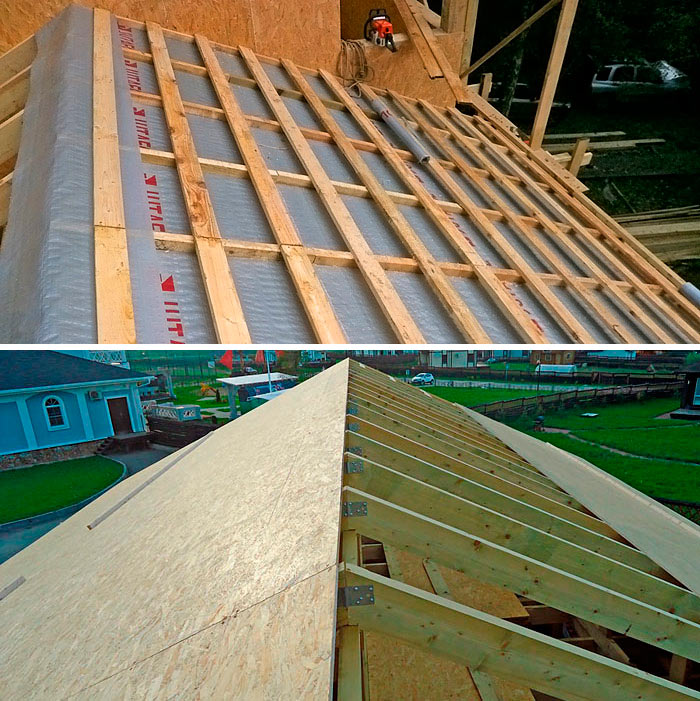

Последние три варианта используются в тех случаях, когда обрешетка должна быть сплошной. Такие конструкции нужны для мягкого кровельного материала, например, ондулина. В случае с металлочерепицей Монтеррей делать обрешетку сплошной нет необходимости. Материал достаточно прочный и легко выдерживает нагрузки и от человека, и от снежного покрова.

Лучше всего для этих целей использовать доски. Применять обрезные или необрезные изделия – это дело ваше. Первый вариант более удобен, так как все доски имеют одинаковые размеры. Но зато он стоит достаточно дорого. С необрезными досками вам придется «повозится», зато можно сэкономить финансы.

Чаще всего для обрешетки выбирают сосну. Эта древесина и стоит недорого, и легкодоступна. К тому же сосна служит достаточно долго

Самое важное – это правильно выбрать материал. На древесине не должно быть следов плесени

Также материал должны быть сухим. Максимальная влажность допускается в пределах 10-15 процентов.

Если говорить о размерах досок, то тут многое зависит от нагрузок, которые должна выдержать обрешетка. Сама металлочерепица Монтеррей веси немного. По этой причине доски берутся не толще пяти сантиметров и с шириной не более десяти. Если говорить о длине, то каждый выбирает так, как ему будет удобно работать.

Важно перед началом монтажа выбрать шаг обрешетки под металлочерепицу Монтеррей. Он определяется исходя из длины волны или профиля

Если речь идет о монтаже стандартных листов металлочерепицы Монтеррей, то шаг делается в 35 сантиметров. В случае с изделием под маркой «Макси» этот параметр будет равен 40 сантиметров.

Но такой шаг выбирается не по всей площади ската. У карниза он должен быть меньше. Также внимательно относятся к участкам, где трубы проходят через кровлю, к ендове и мансардным окнам. В этом случае шаг должен быть минимальным, а лучше, чтобы доски лежали впритык друг к другу.

Монтаж обрешетки под металлочерепицу

Технология установки каркаса предельно проста и понятна:

1. Стартовую доску крепят строго по длине карнизного свеса по прямой линии так, чтобы она не выступала за свес. Ее толщина должна быть на 10-15 см больше чем остальные.
2. Второй ряд крепят таким образом, чтобы расстояние шага волны было меньше. Последующие ряды – на равном расстоянии шага волны.
3. К системе стропил брусья крепят посредством самонарезающих шурупов. Использование гвоздей может привести к разрушению структуры древесины и снижению срока эксплуатации. Если же выбор остановлен на гвоздях, то следует выбрать шиферные гвозди больших размеров. К каждому стропилу обрешетку следует крепить двумя гвоздями.
4. К брусьям крепят обрезную доску с определенным шагом (в зависимости от марки покрытия).
5. На стропильные балки устанавливают еще 2 бруса на расстоянии не больше 5 см друг от друга, которые будут выполнять функцию опоры для конька крыши.
6. В местах расположения ендов, воздуховодов и окон выполняют цельную обрешетку. Брусья на стропила при таком виде каркаса размещают параллельно коньку.
7. На коньке фиксируются пару досок, расположенных друг к другу в противоположном направлении.
8. При изготовлении обрешетки над теплоизоляцией недопустимо выполнение сплошного каркаса или с небольшими зазорами, это может нарушить движение воздушного потока в подкровельном пространстве и привести к накоплению влаги.
9. Перед монтажом кровельного настила на внутреннюю сторону ендовы крепят планку.

Из чего производят металлочерепицу?

Классическая металлочерепица производится из стальных профилированных методом холодного проката листов. Обычно применяется сталь с повышенным содержанием цинка, реже – сплавы цинка и алюминия.

Рисунок 3. Классическая стальная металлочерепица

Однако сегодня выпускаются не только металлочерепичные листы из стали, но и из цветных металлов:

• Алюминиевая металлочерепица – основной особенностью является устойчивость к коррозии и легкий вес. Но дополнительное защитно-декоративное покрытие тоже имеется – оно продлевает эксплуатационный ресурс кровли. Стоимость такого кровельного материала на порядок выше по сравнению со стальным.
• Медные листы – не нуждаются в дополнительном защитно-декоративном покрытии. Со временем на поверхности образуется налет зеленоватой патины, который является отличной защитой от любых неблагоприятных факторов, а также придает благородный и изысканный внешний вид. Но стоит она очень дорого, поэтому большим спросом не пользуется среди потребителей.

Фото 4. Медная металлочерепица

Подходящие размеры досок при шаге стропил 60 см

Выбор размера доски для обрешетки зависит от расстояния между стропильными ногами. Однако для стандартного утепления минеральной ватой стойки устанавливают с шагом 60 см, чтобы подготовить пространство для заполнения плитами теплоизоляции. По стропилам прокладывается гидроизоляция и устраивается контробрешетка для создания вентиляционного канала.

При таком варианте применяют следующие размеры досок:

• 6000х100х35 мм;
• 6000х150х35 мм.

Примечание! Длину можно менять в зависимости от варианта поставки, но предпочтение лучше отдавать шестиметровым пиломатериалам, которые надежнее свяжут стропильную систему крыши.

Монтаж металлочерепицы

Непосредственно перед укладкой кровельного материала необходимо установить крепежные держатели для водосточного желоба и карнизную планку.

Установка кронштейнов осуществляется следующим образом:

1. Крепление крайних опорных деталей водостока необходимо для установки правильного угла наклона для отвода воды в надлежащем направлении. Первый держатель фиксируют самонарезающими шурупами к карнизной планке и загибают вниз.
2. Используя уровень, устанавливают метку для держателя нижнего конца лотка. На каждый 1 погонный метр лотка уклон должен составлять 2–5 мм. По выполненной метке крепится нижний держатель.
3. Между крайними опорными элементами натягивают нить, ориентируясь по которой, монтируют остальные кронштейны с шагом 50–80 см. Свес стока воды с последнего держателя не должен быть меньше 5 см.
4. Соответствующий размеру желоб помещается в держатели и крепится специальными крепежами.

Далее монтируют карнизную планку:

1. Установку следует осуществлять таким образом, чтобы ее нижняя часть перекрывала край водосточного лотка. Если одной планки недостаточно, устанавливают еще одну внахлест 4-5 см и фиксируют к лобовой и карнизной планке самонарезающими шурупами с шагом в 30–40 см.
2. Поверх установленной карнизной планки наклеивают двухсторонний скотч и приклеивают по ее нижнему краю гидроизоляционную пленку.

По завершении предварительных работ приступают к укладке настила.

Технология укладки материала такова:

Монтаж настила разрешается начинать и от правого, и от левого края. При варианте от правого края, за счет перекрывания следующим листом конечной волны предшествующего, создается накладка листов. В ином случае – следующий лист будет подкладываться под уложенный ранее лист

Не важно, какой вариант будет выбран, огромное значение имеет достаточная накладка кровельного покрытия.

Легче всего укладывать листы в один ряд. Во избежание искривлений, материал сразу крепить к обрешетке не стоит, вначале одним шурупом не слишком крепко крепят первый лист

Далее возле него укладывают следующий, выравнивают его и фиксируют оба листа шурупами с резьбой, не фиксируя на каркас. Вторую пару листов укладывают аналогично.

Образовавшийся модуль из двух пар соединенных листов равняют по карнизному выступу, а затем крепят к каркасу. Данная схема установки металлической черепицы подходит исключительно на уклоне малой длины.

Зачастую настил покрывают несколькими полосами. Для этого, первая пара листов объединяется в модуль подобно предыдущему способу, а следующий лист размещается повыше первого, четвертый – над вторым. В итоге, создается модуль из двух пар листов, который по завершении центрирования фиксируют к обрешетке.

Наиболее трудоемким считается процесс укладки кровельного покрытия на наклонной поверхности треугольной конфигурации. Монтаж черепицы в данном случае начинается с центра наклонной поверхности.

Центральные линии наклона и первого листа покрытия соединяют. Последующий монтаж выполняется влево и вправо от стартового листа. Для работы листы придется обрезать, в этом заключается главная сложность.

Выполнение разметки упрощает инструмент собственного изготовления, который представляет собой сооружение из реек шириной 10 см с подвижным соединением между собой. Интервал между нижней стороной планки слева и лицевой плоскостью доски с правой стороны должен соответствовать 1 м.

Чтобы обрезать лист, используя черток, его размещают на участок, к нему прилаживают инструмент таким способом, чтобы вертикальная доска размещалась на скосе, а горизонтально уложенные доски находились параллельно карнизному свесу. Линию разметки прочерчивают по наружной стороне второй вертикальной планки, после чего лист убирают и разрезают по черте метки.

Пример обустройства каркаса

Шаг обрешетки под металлочерепицу должен строго соответствовать расстоянию между волнами в зависимости от типа этой продукции. Саморезы, которыми листы металлочерепицы крепятся к элементам обрешетки, по технологии должны фиксировать металл в наиболее жестком месте волны. Этим местом является его, так называемое дно, которое расположено практически у основания следующей волны

При монтаже важно, чтобы нижняя часть волны совпадала с расположением горизонтального бруска обрешетки. Именно поэтому точное вычисление расстояния между досками каркаса влияет на качество обустройства кровельного покрытия

Например, при монтаже наиболее популярного типа металлочерепицы Монтеррей, правильно придерживаться шага между центрами обрешетки, размер которого составляет 350 мм. Исключением является укладка второго от нижней части ската бруска, где расстояние должно составлять 300 мм. При монтаже не менее популярного вида металлочерепицы Каскад основной шаг будет составлять 300 мм, но расстояние между первым и вторым рядом обрешетки составит 250мм. А размеры отступа между вторым и третьим рядом обрешетки для кровельной конструкции Каскад – 350 мм. Это обусловлено особенностью фактуры металлочерепицы и размерами волны (высота волны металлочерепицы Каскад составляет 45 мм, а Монтеррей – 39мм).

Устройство обрешетки под металлочерепицу

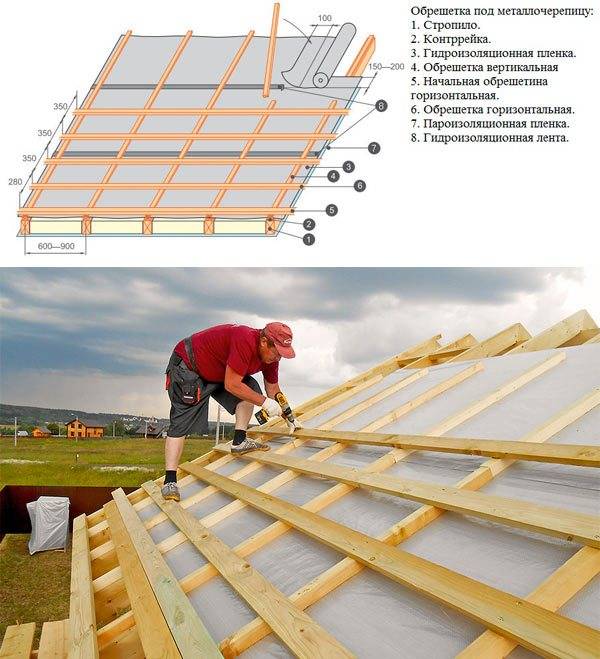

Обрешетка укладывается поверх стропил с обязательным устройством парогидроизоляции – она необходима не только для защиты здания от атмосферных осадков, но и от проникновения паров влаги изнутри дома под обрешетку и кровельное покрытие. Водяные пары, оседая на конструкциях, образуют конденсат, а в холодное время года наледь, что приводит к разрушению защитного покрытия металлочерепицы и деревянных элементов обрешетки.

Последовательность выполнения обрешетки кровли под металлочерепицу такова:

1. На стропила укладывают парогидроизоляционную пленку. Ее кладут по продольной оси крыши, начиная от карниза. Каждую последующую полосу накладывают на нижнюю на 15-20 см, проклеивая ее специальным скотчем. Пленку нельзя натягивать во избежание ее разрыва. Допускается провисание пленки на 50-100 мм. К стропилам ее крепят мебельными скобами.
2. Чтобы выполнить необходимый воздушный зазор между пленкой и черепицей, на стропила прибивают брусок. Толщина бруска от 30 до 50 мм, варьируя толщину бруска можно исправить неровности в укладке стропил. Брусок крепят прямо через пленку оцинкованными гвоздями, их длина должна быть не менее 80-100 мм.
3. Обрешетку из выбранного материала крепят на брусок в поперечном направлении, начиная от карниза. Шаг обрешетки выбирают в соответствии с расчетом, он зависит от вида металлочерепицы. Около карниза и конька, на ендовах и примыканиях, а также вокруг дымовых труб обрешетку выполняют сплошной. Обрешетку крепят к стропильным брускам либо оцинкованным гвоздями – по два на каждое пересечение, либо воронеными саморезами.

Видеоролик о подготовке и покрытии крыши металлочерепицей.
