Устройство буронабивной сваи с применением обсадных труб

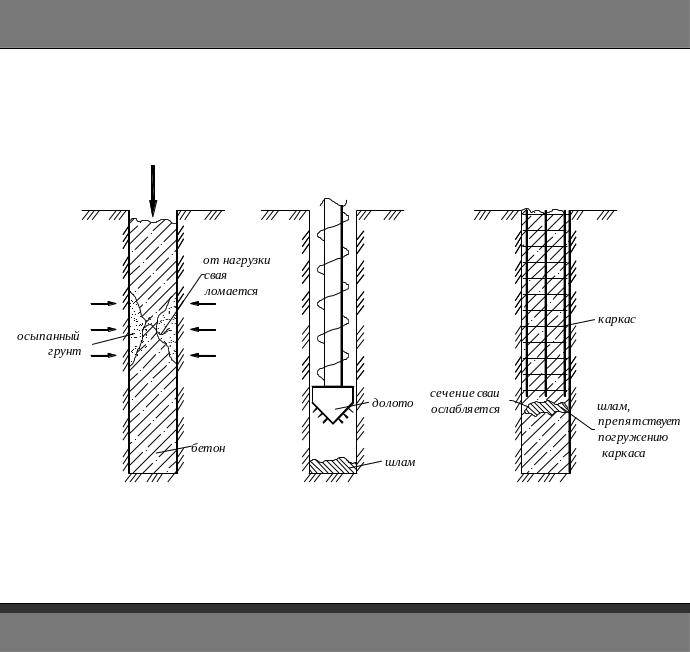

Буронабивные сваи на грунтах с избыточным содержанием грунтовых вод

Наиболее рациональным признано использование буронабивных свайных опор в ходе установки основания на неустойчивых почвах. За счет доступности конструкции в ходе бурения скважины сваи оборудуются с дополнительной фиксацией стенок, образуемых посредством избыточного давления влаги или раствора глины.

Устройство скважины осуществляется как ударным, так и вращательным способом. В случае прохождения бура через твердые скальные породы целесообразно применять специальные сменные рабочие насадки ударного вида.

Ход работ

Устройство буронабивных свайных опор с фиксацией раствора из глины:

1. Установка бурового механизма и изготовление скважины.
2. Изготовление расширительной плоскости.
3. Монтаж каркаса из арматурных прутьев.
4. Установка обсадных труб.

Для регулирования неконтролируемого разброса извлекаемых масс по периметру буровой установки в ее направлении монтируются под уклоном деревянные желоба, изготавливаемые из любых подручных материалов.

В ходе работ через бур подается раствор из глины, основным предназначением которого является противодействие обрушению почвы создаваемым гидравлическим давлением. В конечном итоге при постоянной циркуляции состава на боковых стенках образуется глинистая корка.

Посмотрите видео, как происходит монтаж опор своими руками.

По завершении мероприятий, связанных с бурением скважины и очистки отработанного забоя, в пробуренную скважину устанавливается армированный каркас. Заключительным этапом технологии ВПТ является фиксация бетонолитных обсадных труб. С началом бетонирования трубу извлекают из скважины по аналогично описанному выше способу, а оборудованную сваю подвергают формовке.

В случае использования секционных конструкций с подъемом каждого из составных участков необходимо разъединять соединительные хомуты, тем самым снизив удельный вес обсадной конструкции и сократив усилия по ее извлечению.

Бетонировании свай методом вертикально перемещаемой трубы (ВПТ)

При бетонировании свай методом вертикально перемещаемой трубы (ВПТ) применяются бетонолитные трубы герметичной конструкции из секций с быстроразъемными стыками с внутренним диаметром 250…325 мм. Суть метода заключается в следующем:

№	Порядок работ
1	Перед началом работ бетонолитную трубу собирают, проверяют на герметичность и размечают по длине.
2	Перед опусканием бетонолитной трубы проверяют отметку дна скважины лотом, затем опускают бетонолитную трубу, используя для этого разметку так, чтобы ее низ возвышался над дном скважины на 20…30 см и опирают ее на обсадную трубу.
3	Производят первоначальное заполнение бетонной смесьюиз бетонолитной трубы: в горловине бункера бетонолитной трубы устанавливают предохранительную пробку на подвесе с обеспечением плотного прилегания пробки к боковой поверхности трубы, исключающее возможность вытекания раствора и обеспечивающее свободное прохождение пробки в трубе под действием веса бетонной смеси; бункер над пробкой заполняют бетонной смесью; пробку освобождают от подвеса и обеспечивают ее выход из трубы под действием давления бетонной смеси (объем первой порции смеси должен обеспечить заглубление бетонолитной трубы в уложенную смесь на величину >0,8 м; в дальнейшем необходимо обеспечить заглубление бетонолитной трубы в уложенную смесь на величину не менее 2 м).
4	После освобождения предохранительной пробки от закрепления следят за опусканием бетонной смеси в воронке и когда уровень бетонной смеси в воронке достигнет горловины, продолжают ее подачу.
5	Укладку бетонной смеси ведут из условий обеспечения заполнения не менее 4 м скважины в час; после заполнения очередных 4 м производят демонтаж секций обсадных и бетонолитных труб.

Укладку бетонной смеси при большой глубине сваи допускается осуществлять в несколько этапов, неизбежно вызываемых технологическими перерывами, связанными с извлечением (демонтажем) отдельных секций бетонолитных и обсадных труб.

При бетонировании высота укладки бетонной смеси до начала подъема обсадной трубы должна задаваться возможно большей, но такой, чтобы уложенный бетон не начинал схватываться до подъема обсадной и бетонолитной трубы. Во всех случаях высота столба бетона в скважине на каждом этапе должна не менее чем на 2 м превышать низ ножевой секции обсадной трубы.

В течение всего процесса бетонирования обсадным трубам придается возвратно-вращательное движение во избежание их засасывания.

Для уплотнения бетонной смеси и обеспечения лучшего контакта бетона с грунтом извлечение трубы производится поступательными и вращательными движениями с последовательным подниманием ее на 20…30 см и опусканием на 10-15 см.

В процессе производства работ постоянно контролируют следующие параметры:

№	Параметры
1	подвижность бетонной смеси
2	интенсивность укладки
3	уровни бетонной смеси в бетонолитной трубе и в скважине
4	уровни нижних концов бетонолитной и обсадной труб с целью соблюдения их минимальных заглублений в бетон
5	в зимних условиях температуру смеси и температуру наружного воздуха
6	объем фактически уложенного бетона в сваю для сравнения с проектным значением

Контроль прочности бетона, укладываемого в скважину, осуществляют путем отбора проб бетонной смеси из каждой поступающей на строительную площадку партии смеси. Согласно п. 2.1. ГОСТ 1810-86 в партию включают бетон, формируемый на одном технологическом комплексе из бетонной смеси одного номинального состава по одной технологии в течение не менее одной смены. Набор прочности осуществляется в тех же условиях, что и в стволе сваи.

Для определения действительной несущей способности буронабивных свай проводят статические испытания вдавливающей нагрузкой или применяют динамический метод. Масса ударной части молота для динамических испытаний доходит до 25 т при несущей способности свай до 4000…4500 тс.

Для определения сплошности буронабивных свай применяют ультразвуковые, акустические и прочие неразрушающие методы контроля. Они позволяют обнаружить дефекты типа разрывов и неоднородностей с размерами до 10% от диаметра, а также определить фактическое положение подошвы свай.

В фундаментах мостов применяют забуриваемые стальные трубы диаметром 1…1,5 м с последующим заполнением их бетоном. Такие конструкции могут использоваться в свайных ростверках, а также в безростверковых опорах.

Стальные трубы погружают с помощью буровых машин, например, КАТО 50 THC, которые одновременно вдавливают стальную трубу и с помощью ударного грейфера извлекают грунт из ее внутренней полости. После погружения стальной трубы её заполняют бетоном, а при необходимости армируют каркасом.

Преимущество технологии с применением буронабивных свай

Обсадная труба – надежный способ укрепления грунтовой стенки в формируемых отверстиях. Трубы для буронабивных свай состоят из жестко соединенных секций. Использование данной технологии на практике эффективно не только на проблемных грунтах, но и при застройке зданий в мегаполисах на малой площади. Скорость отработки и себестоимость монтажа зависит от основных факторов:

• общее состояние оборудования для бурения;
• диаметр и глубина скважины;
• тип грунтов.

Принцип технологии устройства буронабивных свай с обсадной трубой довольно прост. При формировании глубоких стержней поэтапно формируется буровая шахта со сцеплением труб одна за другую. Важна плотная фиксация обсадных изделий (из любого материала) по мере продвижения вглубь.

1. На подготовленное место устанавливают буровое оборудование, которое делает скважины проектной ширины и глубины.
2. Пластиковые или металлические обсадные трубы для буронабивных свай заглубляют посредством вкручивающего трубы ствола. Требуемый уровень заранее фиксируется в проектной документации.
3. Фрагменты труб сцепляют между собой тем способом, который предусмотрен у изделий из того или иного материала, так называемой «опережающей проходкой».
4. Когда буровой столб полностью сформирован, удаляется грунт, осыпавшийся во время формирования отверстия.
5. В подготовленную шахту вставляют каркас из арматуры под сваи.
6. Подготовленная цементно-песчаная смесь подается порционно – через бетонолитную трубу (набивка свай).
7. Из скважины обсадку извлекают секция за секцией.

В подготовленную скважину заливают небольшими порциями цементно-песчаную смесь

Преимущества безопасной технологии ввода буронабивных свай с обсадной трубой:

• возможность работы возле близко расположенных сооружений, благодаря отсутствию ударных и вибрационных процессов при выемке грунта;
• работа в сложных грунтах (плавуны, водонасыщенные, слабые и осыпающиеся, солончаковые);
• гарантия идеальной вертикали и стопроцентное качество бурения;
• высокая производительность бурового оборудования,
• возможность глубинной работы с перекрытием горизонтов;
• безопасность ведения свайных работ;
• стопроцентная защита скважинных шахт от обрушения и контроль всех этапов процесса;
• защита буровой шахты от грунтовых вод;
• экономия бетона при эффективной заливке (без шеек);
• минимизация количества просчетов при монтаже;
• разбуривание, уширение, извлечение валунов и крупных фракций при работе буром;
• контроль соответствия проектных параметров практической работе;
• максимально возможная несущая функциональность колодца за счет качественной стенки.

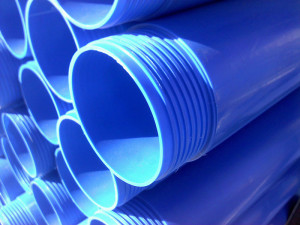

Одной из разновидностей обсадных труб являются пластиковые изделия. Полимерные детали выпускаются для разных целей из таких разновидностей материалов:

• ПВД – полиэтилен высокого давления;
• ПНД – полиэтилен низкого давления;
• ПНП – полиэтилен низкой плотности;
• ПВХ – поливинилхлорид.

Толщина стенки обсадных труб варьируется в пределах 40мм. Эти изделия отличаются массой преимуществ:

• достаточной герметичностью соединения;
• отсутствием коррозийных процессов;
• невысокой стоимостью относительно металлических изделий;
• малым весом;
• высокой сопротивляемостью к химической или другой агрессивной среде;
• ускоренный монтаж из-за простого соединения отрезков обсадного цилиндра.

Полимерные обсадные трубы можно применять только для устройства водяных скважин бытового назначения

Единственный минус – обсадные трубы из пластика не отличаются большой прочностью, из-за чего легко разрушить их целостность резким ударом острым инструментом и в качестве обсадки с БНС они не подходят. Эти изделия предпочитают использовать из-за невысокой стоимости и практичности для бурения бытовых скважин под водоснабжение частных домовладений.

Технология обсадки скважины

Бурение производится специальным оборудованием, где одним из основных элементов является бур. Его размер должен быть равным или немного большим диаметра обсадной трубы. По мере прохождения бура через слои грунта в канал поочередно вставляются трубы для обсадки. Их соединение происходит на поверхности земли, после чего труба продвигается постепенно вниз.

Бурение скважины буром

В зависимости от состояния почвы периодически или постоянно осуществляется процесс промывки с помощью мощного насоса. Вода подается через специальные каналы в буре и размягчает грунт, вымывая камни и твердые фракции, которыми насыщена земля.

После достижения необходимой глубины обсадной элемент закрепляется наверху и в него вставляется подающая труба для подъема питьевой воды, к которой затем подключается насос и вода может поступать к потребителю.

Сразу подавать воду в дома не рекомендуется, так как требуется некоторое время для того, чтобы вода стала чистой и прозрачной.

Как сделать скважину своими руками

Если вода находиться на небольшой глубине, порядка 15 метров, то сделать скважину можно самостоятельно.

Для выполнения этой работы потребуется один помощник и некоторые принадлежности с инструментами:

• бур в виде желонки, который прикручивается резьбовым способом к трубе;
• тренога для облегчения процесса бурения;
• приспособление для поворачивания трубы в земле – ворот;
• кувалда, молоток и ключи, которыми соединяется муфта к трубам.

Труба для обсадки скважин должна быть большего размера, чем конструкция бура. Это нужно для того чтобы желонка свободно перемещалась в канале.

Бурение происходит способом вращения бура с трубой в грунте. Периодически необходимо вытаскивать бур на поверхность и удалять из его стакана землю, песок и глину. После достижения глубины примерно в два метра и более необходимо в канал вставить обсадную трубу для того, чтобы грунт не обрушился и не завалил скважину. Так, постепенно продвигаясь вниз, следует присоединять трубы бурового станка и изделия для обсадки.

При достижении необходимого уровня, когда появится вода в достаточном количестве, необходимо закрепить на поверхности обсадную трубу. После этого можно вставить в канал полиэтиленовую трубу и подсоединить к ней насос.

Как видно, процесс создания скважины с питьевой водой несложен, требуется только кропотливая работа в течение нескольких дней. При желании можно за два дня пробурить скважину глубиной до 10 метров. Можно использовать трубы обсадные стальные для скважин, которые изготовлены из нержавейки, что сделает качественный источник на многие десятилетия.

Если нет возможности пробурить скважину самостоятельно, то в этом случае нужно пригласить профессиональную бригаду, которая за короткий срок сделает скважину с питьевой водой. При этом работа будет производиться до тех пор, пока не пойдет хорошая вода. Дополнительно они помогут установить обсадную трубу, насосное оборудование и дадут гарантию на определенный срок.

После того, как скважина будет готова, в течение нескольких дней необходимо выкачивать воду с целью ее расширения внизу. Чем больше будет объем скважины на самом дне, тем больше воды будет у потребителя.

Кроме этого, в результате процедуры бурения происходит проникновение в источник питьевой воды глины, песка и других веществ, которые делают воду непригодной для использования в течение определенного времени.

Специалисты рекомендуют проводить контрольную очистку источника после длительных перерывов в откачке воды. Особенно актуально данное мероприятие на даче, где в зимний период нет жильцов, и скважина временно законсервирована.

Если произведено бурение скважины – обсадка ее является обязательным условием долгого срока эксплуатации. Некоторые, особенно неопытные домовладельцы, не устанавливают обсадную трубу из-за упрощения и удешевления работ. Они с успехом пользуются источником определенное время, однако скоро могут появиться проблемы: нарушение герметичности соединений, засорение или обрыв фильтра, которые вызваны подвижками слоев грунта.

При возникновении подобных ситуаций без обсадки извлечь трубу и фильтр будет невозможно. И когда-то сэкономленные средства придется расходовать на бурение новой скважины.

Технология бурения с защитой стенок скважин

Применяется также технология бурения с защитой стенок скважин от обрушения путем заполнения ее специальным глинистым раствором устье скважины укрепляют короткой обсадной трубой;

Технология сооружения буронабивных свай с бурением скважин под

• а)- 1 стадия — крепление устья скважины обсадной трубой;
• б — 2 стадия — извлечение грунта под защитой глинистого раствора;
• в — 3 стадия — установка в скважину арматурного каркаса;
• г — 4 стадия — бетонирование скважины методом ВПТ.

1. буровой станок;
2. короткая обсадная труба;
3. глинистый раствор;
4. рабочий орган бурового станка;
5. арматурный каркас;
6. бетонолитная труба с воронкой;
7. заслонка;
8. забетонированный столб

• устье скважины укрепляют короткой обсадной трубой;
• производится извлечение грунта из скважины под защитой бентонитового глинистого раствора;
• в скважину устанавливают арматурный каркас;
• скважину бетонируют методом вертикально перемещающейся трубы (ВПТ).

Бурение скважин свай под защитой инвентарных обсадных труб наиболее часто применяют для фундаментов мостов.

Для крепления стен скважин используют инвентарные стальные обсадные трубы диаметром 1,2; 1,5; 1,7; 2,0 м. Они состоят из стыкуемых резьбовыми конусными пробками промежуточных секций длиной 2, 4 и 6 м и ножевой секции с режущей коронкой с зубьями.

При применении этой технологии сначала проводят подготовительные работы:

1. срезку бульдозером с погрузкой в автосамосвалы с помощью погрузчиков и складирование в отведенное место растительного слоя грунта, планировку рабочей площадки и устройствоподъездов;
2. разбивку и закрепление осей опоры и каждой сваи на базе геодезической разбивочной основы;
3. доставку и сборку бурового, кранового и бетонолитного оборудования;
4. подготовку площадки из железобетонных плит под буровую машину и другое оборудование, установку инвентарной опорной плиты бурового стола.

После выполнения всех подготовительных работ бурение скважин производят в следующем порядке:

№	Порядок работ
1	после установки буровой машины в рабочее положение с помощью стрелового крана устанавливают нижнюю часть обсадной трубы с ножевой секцией, последующие секции объединяют между собой конусными резьбовыми пробками (общая длина обсадной трубы назначается из условия возвышения ее над уровнем рабочей площадки на 1,5 м для возможности размещения обжимного хомута);
2	обсадные трубы погружают домкратами в грунт вращательно-вдавливающими движениями на проектную глубину;
3	удаляют грунт из полости обсадной трубы различными способами: в песчаных, глинистых грунтах пластичной, полутвердой и твердой консистенции применяют ударный грейферный или шнековый способ бурения, в водонасыщенных песках, плывунах и илах грунт разрабатывают желонкой с обратным клапаном (в процессе бурения непрерывно совершаются возвратно-вращательные и поступательные движения обсадной трубы);
4	грунт, извлекаемый из скважины, складируют в специальные емкости и затем вывозят в заранее отведенные места, грунт из скважин фундаментов русловых опор загружают на плашкоуты из инвентарных понтонов КС
5	по мере необходимости обсадную трубу наращивают очередными секциями при помощи стрелового крана, все секции заранее очищают от грязи (на строительной площадке организуется участок для очистки и мойки обсадных труб)
6	бурение производят на всю глубину, для контроля после установки станка на место бурения на его мачте, примерно в 1 м от поверхности земли (рабочего мостика), наносят линию условного нуля, от которого ведется отсчет
7	при разработке неустойчивых грунтов в скважине поддержи-вают уровень воды на 1…1,5 м выше уровня воды в реке дляпредупреждения наплыва воды и грунта в скважину
8	после достижения проектной отметки перед установкой арма-турного каркаса забой тщательно зачищают от бурового шлама
9	в ходе буровых работ постоянно следят за характеристиками проходимых грунтов, для контроля соответствия проектной геологии и выявления необходимости замены рабочего органа данные бурения заносятся в журнал бурения скважин; перед каждой установкой новой секции обсадной трубы, а также при изменении характеристик грунта лотом замеряют глубину скважины и определяют отметку дна;
10	в процессе бурения осуществляют постоянный контроль положения ножа обсадных труб относительно уровня разрабатываемого грунта

Наращивание обсадной трубы автокраном

По окончании бурения контролируют глубину скважины и качество зачистки забоя скважины путем медленного опускания рабочего органа и пробного забора бурового шлама со дна скважины.

Преимущество технологии с применением буронабивных свай

Обсадная труба – надежный способ укрепления грунтовой стенки в формируемых отверстиях. Трубы для буронабивных свай состоят из жестко соединенных секций. Использование данной технологии на практике эффективно не только на проблемных грунтах, но и при застройке зданий в мегаполисах на малой площади. Скорость отработки и себестоимость монтажа зависит от основных факторов:

• общее состояние оборудования для бурения;
• диаметр и глубина скважины;
• тип грунтов.

Принцип технологии устройства буронабивных свай с обсадной трубой довольно прост. При формировании глубоких стержней поэтапно формируется буровая шахта со сцеплением труб одна за другую. Важна плотная фиксация обсадных изделий (из любого материала) по мере продвижения вглубь.

1. На подготовленное место устанавливают буровое оборудование, которое делает скважины проектной ширины и глубины.
2. Пластиковые или металлические обсадные трубы для буронабивных свай заглубляют посредством вкручивающего трубы ствола. Требуемый уровень заранее фиксируется в проектной документации.
3. Фрагменты труб сцепляют между собой тем способом, который предусмотрен у изделий из того или иного материала, так называемой «опережающей проходкой».
4. Когда буровой столб полностью сформирован, удаляется грунт, осыпавшийся во время формирования отверстия.
5. В подготовленную шахту вставляют каркас из арматуры под сваи.
6. Подготовленная цементно-песчаная смесь подается порционно – через бетонолитную трубу (набивка свай).
7. Из скважины обсадку извлекают секция за секцией.

В подготовленную скважину заливают небольшими порциями цементно-песчаную смесь

Преимущества безопасной технологии ввода буронабивных свай с обсадной трубой:

• возможность работы возле близко расположенных сооружений, благодаря отсутствию ударных и вибрационных процессов при выемке грунта;
• работа в сложных грунтах (плавуны, водонасыщенные, слабые и осыпающиеся, солончаковые);
• гарантия идеальной вертикали и стопроцентное качество бурения;
• высокая производительность бурового оборудования,
• возможность глубинной работы с перекрытием горизонтов;
• безопасность ведения свайных работ;
• стопроцентная защита скважинных шахт от обрушения и контроль всех этапов процесса;
• защита буровой шахты от грунтовых вод;
• экономия бетона при эффективной заливке (без шеек);
• минимизация количества просчетов при монтаже;
• разбуривание, уширение, извлечение валунов и крупных фракций при работе буром;
• контроль соответствия проектных параметров практической работе;
• максимально возможная несущая функциональность колодца за счет качественной стенки.

Одной из разновидностей обсадных труб являются пластиковые изделия. Полимерные детали выпускаются для разных целей из таких разновидностей материалов:

• ПВД – полиэтилен высокого давления;
• ПНД – полиэтилен низкого давления;
• ПНП – полиэтилен низкой плотности;
• ПВХ – поливинилхлорид.

Толщина стенки обсадных труб варьируется в пределах 40мм. Эти изделия отличаются массой преимуществ:

• достаточной герметичностью соединения;
• отсутствием коррозийных процессов;
• невысокой стоимостью относительно металлических изделий;
• малым весом;
• высокой сопротивляемостью к химической или другой агрессивной среде;
• ускоренный монтаж из-за простого соединения отрезков обсадного цилиндра.

Полимерные обсадные трубы можно применять только для устройства водяных скважин бытового назначения

Единственный минус – обсадные трубы из пластика не отличаются большой прочностью, из-за чего легко разрушить их целостность резким ударом острым инструментом и в качестве обсадки с БНС они не подходят. Эти изделия предпочитают использовать из-за невысокой стоимости и практичности для бурения бытовых скважин под водоснабжение частных домовладений.

Расчет основных характеристик

Расчет буронабивных свай по основным характеристикам производится заранее

Расчет буронабивных свай по основным характеристикам производится заранее, для чего принимаются следующие факторы:

1. Несущая способность. Зависит от размера столба. Если это элемент в 300 мм, то она выдержит нагрузку в 1,7 тонны, конструкция диаметра в 450 мм выдержит уже от 4,3 тонны.
2. Оптимальное расстояние. Высчитывается исходя из общей массы строения и расчетной несущей способности, которую выдержит изготавливаемая буронабивная свая.
3. Материал изготовления. Выбор марки бетона – основной показатель прочности. Регламентом СНиП рекомендуется применять в производство буронабивных свай марки бетона от М200 и выше.

1. Несущая способность сваи определяется по данным, таблица которых приведена выше. Максимальный шаг свай составляет 2 метра, минимальный равен формуле диаметр скважины Х3.

Чтобы понять, как именно делать основания, смотрите чертеж, приведенный ниже. Следует помнить, что важным фактором является площадь поперечного сечения и форма свайного элемента. В частности, это может быть цилиндрическая конструкция с уширением пяты, а также могут быть созданы специальные уширения, способствующие приданию дополнительной прочности.

Расчет длины даст примерная таблица:

Тип монтажа	Длина (м)	Минимальный диаметр (мм)	Максимальный диаметр (мм)
Без укрепления стенки	2-6	300	1000
С применением шнека	2-8	500	1000
С применением обсадной трубы	4-10	800	1200

Глава VI. БУРОНАБИВНЫЕ СВАИ. СТЕНЫ В ГРУНТЕ

§ VI.1. ТЕХНОЛОГИЯ УСТРОЙСТВА БУРОНАБИВНЫХ СВАЙ

VI.1.1. Общие сведения

В СССР фундаменты на буронабивных сваях применялись до недавнего времени в основном в мостостроении и портовом строительстве, однако в последние годы они получают все более широкое распространение в промышленном и гражданском строительстве.

В соответствии с технологией изготовления выделяются три основные группы (типа) буронабивных свай:

• – устраиваемых в сухих и маловлажных связных грунтах, не требующих специальных мероприятий по креплению стенок скважин;
• – изготовляемых в несвязных, слабых и обводненных грунтах, стенки скважин которых удерживаются от обрушения избыточным давлением воды или глинистым раствором;
• – сооружаемых в аналогичных грунтовых условиях с креплением стенок при помощи обсадных труб (неизвлекаемых или инвентарных).

VI.1.2. Технология изготовления буронабивных свай в связных сухих и маловлажных грунтах

В сухих и маловлажных грунтах, например лессовых, буронабивные сваи устраиваются при помощи буровых агрегатов, снабженных рабочими органами, действующими по принципу вращательного бурения (шнековая колонна или ковшевой бур), разбуривающими в грунте скважину необходимого диаметра и глубины в зависимости от требований проекта и применяемого оборудования. Устье скважины обсаживается для предотвращения обрушения грунта металлическим патрубком. Бурение производится с периодической выдачей грунта на поверхность в отвал, с последующей погрузкой его в автотранспорт.

После достижения забоя скважины проектной отметки в необходимых случаях в нижней части или по длине скважины устраиваются уширения разбуриванием полости при помощи специального приспособления — уширителя. По окончании бурения скважина освидетельствуется, и после ее приемки в необходимых случаях в нее устанавливается арматурный каркас и производится бетонирование.

По окончании бетонирования скважины голова сваи формуется в специальном инвентарном кондукторе.

Наиболее часто по этой технологии изготовляются буронабивные сваи диаметром 400, 500, 600, 1000 и 1200 мм и длиной до 30 м. Буронабивные сваи этого типа нашли широкое применение в промышленном и гражданском строительстве .

Егоров А.И., Рогачевскии Л.И. Применение буровых свай большого диаметра в промышленном и гражданском строительстве. Основания и фундаменты. V сборник КИСИ

Схема изготовления буронабивных свай по описанной технологии приведена на рис. VI-1.

Рис. VI-1. Технологическая схема устройства буронабивных свай без применения обсадных трубVI.1.3. Технология изготовления буронабивных свай с креплением стенок скважин от обрушения избыточным давлением воды или глинистым раствором

Указанная технология изготовления буронабивных свай используется при устройстве их в неустойчивых обводненных грунтах.

Бурение скважины осуществляется вращательным способом, однако в случае необходимости проходки скальных включений и прослоек могут быть применены сменные рабочие органы ударного типа (грейферы, долота). Стенки скважины в этом случае удерживаются от обрушения глинистым раствором или избыточным давлением столба воды в скважине. Массовое устройство буронабивных свай связано с необходимостью готовить и транспортировать большие объемы глинистого раствора, а затем либо восстанавливать, либо удалять со строительной площадки использованный раствор. Это создает определенные затруднения в проведении работ в зимних условиях, кроме того, при устройстве буронабивных свай с применением глинистого раствора затруднен контроль качества бурения скважин.

Принцип крепления стенок скважин избыточным давлением столба воды, залитой в скважину выше уровня грунтовых вод, состоит в том, что избыточный напор создает гидродинамический поток воды из скважины в окружающий грунт. При этом возникают силы, препятствующие обрушению и оплыванию стенок скважины. Необходимым условием производства работ этим методом является превышение уровнем воды в скважине уровня грунтовых вод. Величина превышения должна быть, как правило, не менее 3 м.

Описанный метод крепления стенок скважин от обрушения наиболее прост, однако является менее надежным, сложен в зимних условиях, требует безукоризненной организации работ.

По окончании бурения скважин и зачистки забоя в нее устанавливается арматурный каркас и скважина бетонируется. Бетонирование осуществляется методом вертикально перемещающейся трубы (ВПТ). При бетонировании под водой применяют бетонолитные трубы с герметичными быстроразъемными стыками.

Бетонирование и формование головы свай производится так же, как и бетонирование свай в сухих грунтах.

Разновидности набивки свай

Этапы сборки буронабивной сваи

Устраивают сваи по принципу стены в земле. Ствол роют гидравлическим грейфером под защитой бентонитовой смеси. Бетон не расслаивается в бетонолитных коллекторах и не смешивается с грунтовой жидкостью, которая бывает в проходах при бурении. Бетонирование проходит равномерно до низа скважины, при этом шлам выходит на поверхность.

Популярные методы набивки свайных стоек:

• бурение в инвентарной обсадной капсуле;
• ударно-канатное забуривание;

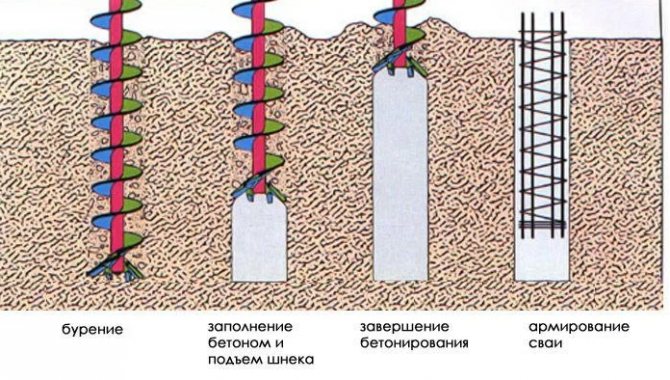

• способ непрерывного полого шнека;
• завинчивание обсадной оболочки;
• вибропогружение полой колонны;
• выемка грунта под защитой глинистой смеси.

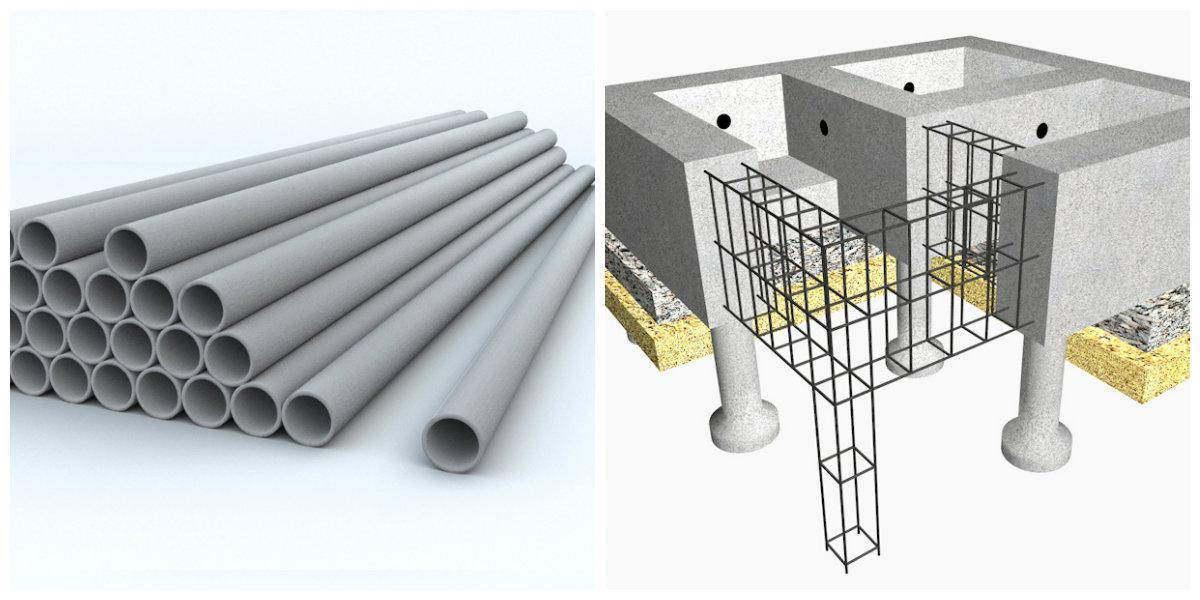

1 Технология обустройства буронабивных свай с помощью обсадной трубы

Для обустройства буронабивных свай могут применяться обсадные трубы различных размеров и конструкций. За счет того, что все они имеют стержни большой протяженности, фиксируется очень прочное зацепление трубных конструкций с грунтом. Сама технология обустройства фундаментов с использованием интересующей нас методики достаточно проста. Она состоит из нескольких этапов.

Сначала на выбранное для бурения место ставится специальное буровое оборудование. С его помощью пробуривается скважина требуемой глубины и ширины. Затем обсадная труба погружается до заданной отметки (ее высчитывают заранее и вносят в проект). После этого выполняют следующие действия:

• из полости трубы удаляют осыпавшуюся землю;
• в очищенную полость опускают арматурный каркас;
• из бетоносмесителя (специальный автоматический миксер) в скважину подают бетон в необходимом количестве (данный процесс на языке специалистов называют набивкой);
• трубы по секциям извлекаются из скважины.

Технологическая схема строительства фундамента из буронабивных свай с применением обсадных трубных конструкций выглядит именно так. Понятно, что процесс имеет ряд особенностей, о которых мы расскажем далее.

Альтернатива

Также на строительных площадках часто используют инъекционный метод устройства буронабивных свай. При этом способе используется полая буровая колонна, она образует скважину и сразу же в образовавшуюся скважину подается бетонная смесь. Такой способ наиболее прост и значительно сокращает время обустройства буронабивных свай. Когда скважина пробурена, а трубы установлены, приступают к установке арматурного каркаса. Проще всего, использовать готовый продольно-поперечный каркас заводского производства. При производстве продольных каркасов используется рифленая арматура. Диаметр арматуры подбирается исходя из фактических размеров сваи. Обычно диаметр арматуры варьируется в пределах 12-20 миллиметров.

Поперечные прутья выполнены из гладких стержней. Их диаметр обычно составляет 8-15 миллиметров. Прутья свариваются между собой при помощи электродуговой сварки, а потом покрываются защитными грунтовками. Такое покрытие предотвращает образование коррозии. После установки каркаса переходят к заполнению сваи бетонной смесью. Для этого используют смесь марки М200-М300, класс прочности должен быть В25, морозостойкость – 200, а водонепроницаемость – 6 класс. После того, как бетонная смесь залита в сваи производят обязательную трамбовку бетона. Если трамбовку не произвести, то в полости бетона останутся пустоты, и свая не будет надежно удерживать всю массу здания.

Рекомендуем: Особенности изделий, используемых для монтажа трубопровода

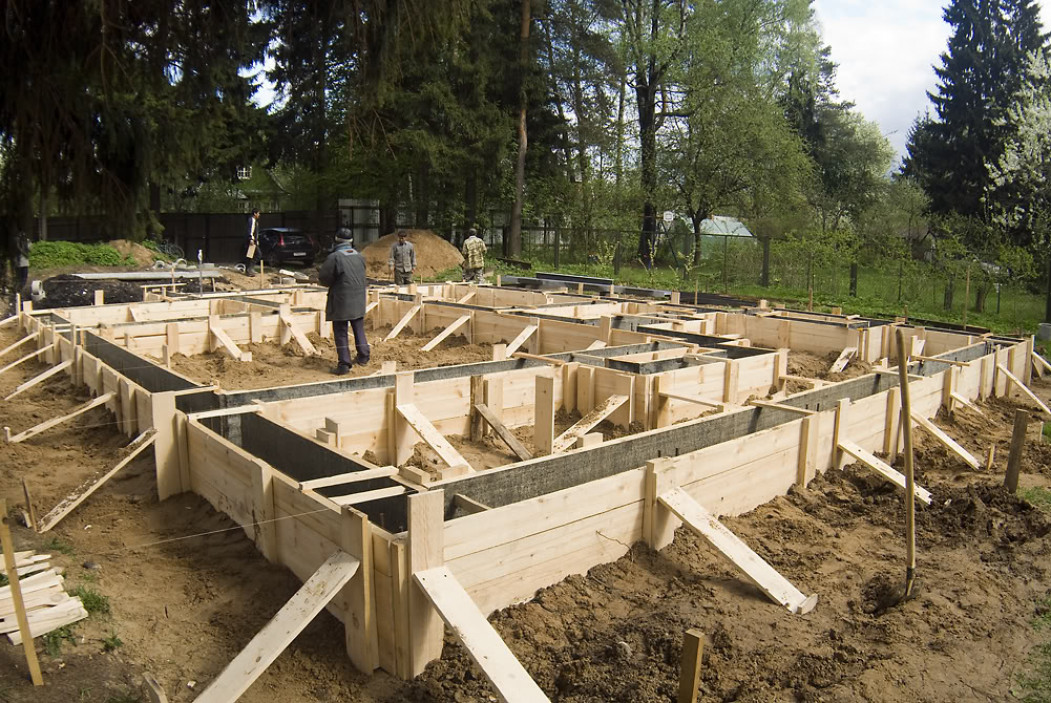

C ростверком

Ростверк можно устраивать после того, как бетон наберет достаточную прочность, на это потребуется примерно 25-30 дней. Ростверк служит дополнительным укреплением фундамента и способом соединения отдельно расположенных буронабивных свай. После того, как ростверк залит бетонной смесью необходимо дать ему время для набора прочности, а это не менее 30 дней. Потом можно приступать к следующим этапам строительства.
