Замена мембраны
При наличии минимальных навыков работы с водопроводным оборудованием заменить мембрану на гидробаке не представляет сложностей. Придерживаясь правильного порядка действий, замена узла занимает минимальное количество времени:
- Отключение бака от водопровода.
- Удалить избыточное давление воздуха при помощи ниппеля.
- Слить воду из емкости.
- Снять манометр, высвободив при этом пространство для выхода мембраны.
- Удалить нерабочую деталь.
- Установить новую мембрану, закрепить манометр.
- Накачать давление на 0,2 меньше нижнего давления реле насоса.
- Установить обратно.
После этого необходимо проверить работоспособность водопровода. Для этого необходимо заполнить систему водой и проконтролировать работу емкости.
Замена мембраны
Довольно часто, приходится менять мембрану в гидроаккумуляторе. Однако перед тем как разобрать бак, стоит удостовериться, что причина именно в мембране. Ведь дело может быть и в неправильной настройке реле давления, либо в малом объеме воздуха в гидробаке.
Одна из частых проблем — это поломка мембраны
Основные признаки, по которым можно определить повреждения мембраны:
- слишком частые включения насоса;
- течет вода из ниппеля и воздушного клапана.
В этом случае, ремонт мембраны делается в такой последовательности:
- прежде всего, необходимо приобрести новую грушу и подготовить набор ключей;
- после этого, гидроаккумулятор отключается от системы водоснабжения;
- с него сливается вода и спускается воздух;

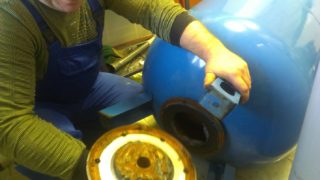

- теперь нужно открутить фланец и вынуть старую грушу;
- далее, желательно внимательно осмотреть внутренности бака – если есть грязь или ржавчина, то нужно ее очистить;
- после этого, новая мембрана расправляется и устанавливается на посадочное место;
- затем, он прижимается фланцем.
Теперь, требуется накачать в гидроаккумулятор его рабочее давление, обычно это 1,5-2 атмосферы. А после делать пробный запуск. При этом, воду в новую грушу нужно подавать под малым напором – это исключит вероятность ее повреждения. Подробнее о нюансах ремонта, можно прочесть в статье «Как заменить мембрану в гидроаккумуляторе».
Источник
Пример замены запчастей
Для начала разберем пример замены рабочих колец и уплотнителей насоса-автомата. Агрегат работал в формате насосной станции, перекачивающей воду из накопителя к потребителям.
После нескольких минут “сухого хода”, случившегося из-за поломки погружного насоса, снизилась производительность, система отключалась даже при открытых в точках водоразбора кранах.
Покупка запчастей для автоматических насосов, выпускаемых в странах СНГ, не составила труда. В российских денежных единицах потрачено было около 900 р.
Если при осмотре не разобранной части помпы выявлены очаги ржавчины, их следует удалить, все, что доступно, надо очистить от загрязнений.
Если новые детали насоса-автомата установлены неправильно, агрегат не будет работать, придется переделать снова. Поэтому лучше сразу внимательно запоминать или помечать последовательность расположения и сторону установки.
Что такое гидроаккумулятор
Конструкция представляет собой стальной бак, расположенный на постаменте. Внутри резервуара находится резиновая мембрана грушевидной формы. В нее попадает вода, закачиваемая насосом. Пространство между мембраной и стенками бака заполнено воздухом под давлением 1,5 атм.
Резиновая груша, заполняемая водой, расширяется, сдавливая воздух, у которого повышается давление. Получается так, что вода всегда находится под давлением со стороны закачанного воздуха и за счет этого поступает в водопроводную сеть. Как только параметры воздуха сравняются с параметрами воды, насос тут же включится и начнет заполнять грушу.
Все присутствующие на рынке гидроаккумуляторы отличаются друг от друга размерами. Выбирая резервуар, необходимо учитывать требования к объему воды. Чем он больше, тем лучше: реже будет включаться насос.
Что такое гидроаккумулятор
Конструкция представляет собой стальной бак, расположенный на постаменте. Внутри резервуара находится резиновая мембрана грушевидной формы. В нее попадает вода, закачиваемая насосом. Пространство между мембраной и стенками бака заполнено воздухом под давлением 1,5 атм.
Резиновая груша, заполняемая водой, расширяется, сдавливая воздух, у которого повышается давление. Получается так, что вода всегда находится под давлением со стороны закачанного воздуха и за счет этого поступает в водопроводную сеть. Как только параметры воздуха сравняются с параметрами воды, насос тут же включится и начнет заполнять грушу.
Все присутствующие на рынке гидроаккумуляторы отличаются друг от друга размерами. Выбирая резервуар, необходимо учитывать требования к объему воды. Чем он больше, тем лучше: реже будет включаться насос.
Мембрана для гидроаккумулятора как ее заменить при неисправности
Нормальная функциональность домашней системы водоснабжения зависит от исправности гидроаккумулятора. При наличии сбоев в работе водопроводной сети, необходимо незамедлительно установить причину неисправности и отремонтировать оборудование. В противном случае могут возникнуть более серьезные поломки и необратимый выход из строя всего оборудования. Самая частая причина поломки – мембрана гидроаккумулятора. Узнаем, как ее проверить, заменить и провести диагностику системы.
Как проверить и диагностика неисправностей
Большинство неисправностей гидроаккумулятора возможно исправить самостоятельно. Все причины можно разбить на несколько групп.
Таблица 1. Неисправности в гидроаккумуляторах
Запустить слив воды.
Если при этом наблюдается выход воздуха, то мембрана имеет механические повреждения
отсутствие сжатого воздуха в баке.
Накачка воздуха до необходимого давления
Рекомендации по обслуживанию гидроаккумуляторов:
Как проверить начальное давление в емкости:
- Отключить бак от системы.
- Спустить воду.
- Подключить манометр к ниппелю.
- Если показания ниже установленных по умолчанию, необходимо накачать давление до рабочего (автомобильным компрессором, например).
Выбор мембраны
Гидроаккумуляторы различают вертикального и горизонтального исполнения. Соответственно, мембраны также различают различных форм и исполнений: конусовидные, цилиндрические, сферические, ребристые.
При замене узла, следует приобретать изделие с аналогичными характеристиками – размером, объемом, диаметра горловины, максимальной температуре рабочей среды, материала, рабочему давлению и др.
Стоимость замены
Мембрана является элементом оборудования, которое наиболее часто выходит из строя, т.к. подвергается постоянного сжатиям и растягиваниям. Стоимость замены зависит от типа бака, емкости, типа мембраны, производителя.
Если система водоснабжения эксплуатируется непрерывно, целесообразно приобрести более дорогую мембрану, которая способна выдержать большее количество циклов эксплуатации.
Стоимость моделей импортных производителей достигает половины стоимости самого гидроаккумулятора. При этом номинальный срок эксплуатации изделий в несколько раз выше более дешевых.
Замена мембраны
При наличии минимальных навыков работы с водопроводным оборудованием заменить мембрану на гидробаке не представляет сложностей. Придерживаясь правильного порядка действий, замена узла занимает минимальное количество времени:
- Отключение бака от водопровода.
- Удалить избыточное давление воздуха при помощи ниппеля.
- Слить воду из емкости.
- Снять манометр, высвободив при этом пространство для выхода мембраны.
- Удалить нерабочую деталь.
- Установить новую мембрану, закрепить манометр.
- Накачать давление на 0,2 меньше нижнего давления реле насоса.
- Установить обратно.
После этого необходимо проверить работоспособность водопровода. Для этого необходимо заполнить систему водой и проконтролировать работу емкости.
Ремонт или как заклеить
Ремонт мембраны возможно выполнить путем вулканизации. Данный метод может продлить срок ее службы на несколько недель – до приобретения и установки исправного изделия. Но любые ремонты – это временная мера и в любом случае придется купить новую.
Гидроаккумулятор без мембраны
Кроме типовых гидробаков заводского изготовления можно изготовить такое устройство самостоятельно. Гидроаккумулятор без мембраны — это обычный бак для воды т.к. именно мембрана способствует поддержанию давления в системе. Гораздо проще купить недорогой готовый гидроаккумулятор.
Для того чтобы соорудить гидроаккумулятор самостоятельно необходимы следующие материалы:
- бак (емкость) объемом не менее 30 л,
- запорная арматура,
- шаровой кран,
- полдюймовый кран,
- крепежные детали (шайбы и гайки),
- уплотнитель (герметик),
- резиновые прокладки,
- ниппель,
- фитинги (тройник, черверник).
- В емкости проделать отверстия (на крышке и дне, сбоку).
- Установить полдюймовый кран в верхнем отверстии (на крышке), уплотнить место соединения прокладками и герметиком, зафиксировать шайбами.
- На кран насадить тройник.
- В нижнем отверстии зафиксировать запорный ¾ кран, на который надеть тройник.
- На боковое отверстие установить шаровой кран.
Неисправность гидроаккумулятора может влиять на работу всей системы водоснабжения. Применяя советы и методы, описанные в статье, легко устранить неисправности в домашней водопроводной системе. Своевременная профилактика может предупредить серьезные поломки и преждевременный выход из строя гидробаков и всей системы в целом.

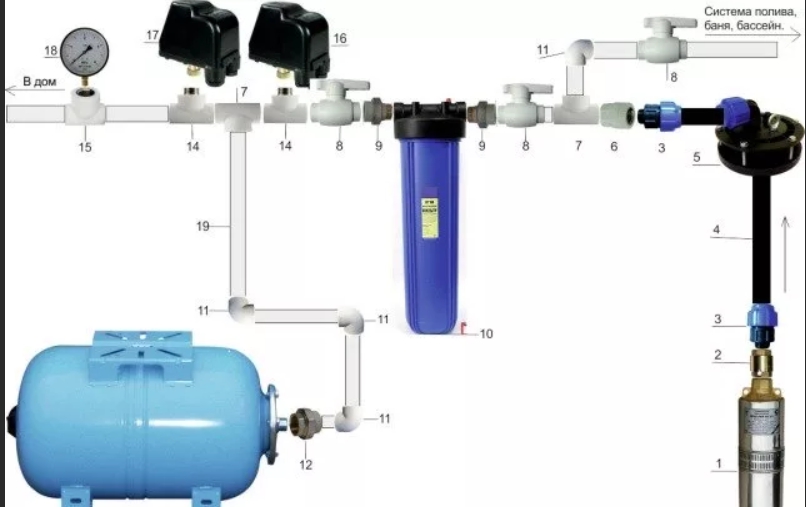

Схемы подключения
Гидроаккумулятор для систем водоснабжения может работать как с поверхностным, так и с погружным насосом. На его эффективности это никак не отражается, однако в этих двух случаях отличия имеются в схемах подключения. Общими для любого из вариантов являются следующие пункты:
Все соединения в обязательном порядке должны герметизироваться. Для этих целей можно использовать ФУМ-ленту или паклю в сочетании с герметиком.
Перед началом монтажных работ проверяют давление воздуха в емкости, которое в момент установки должно быть ниже порога включения перекачивающего агрегата на 0,2-1,0 бар.

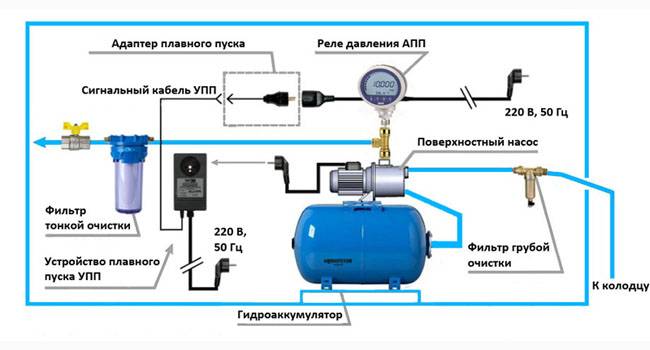

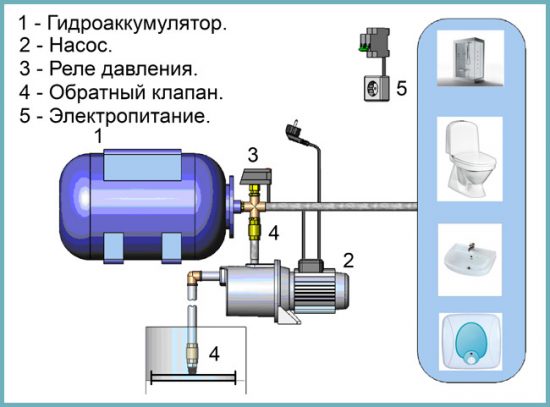

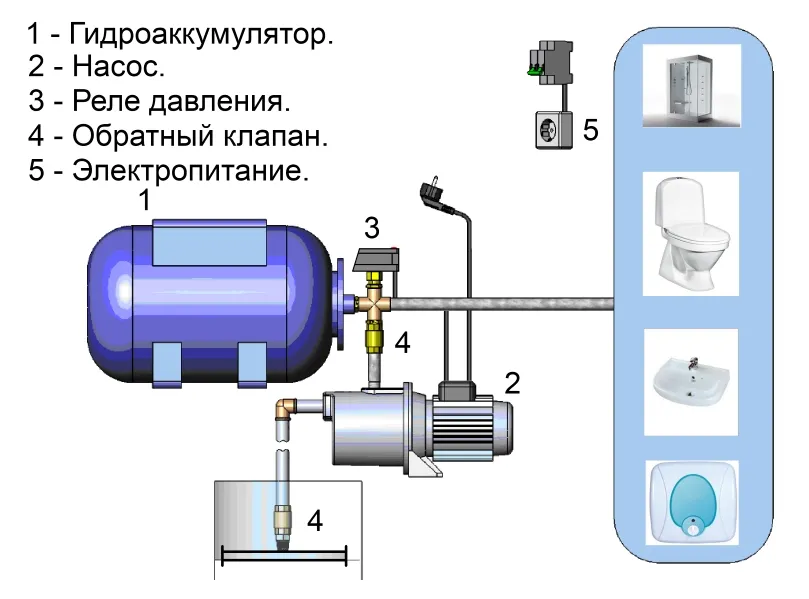

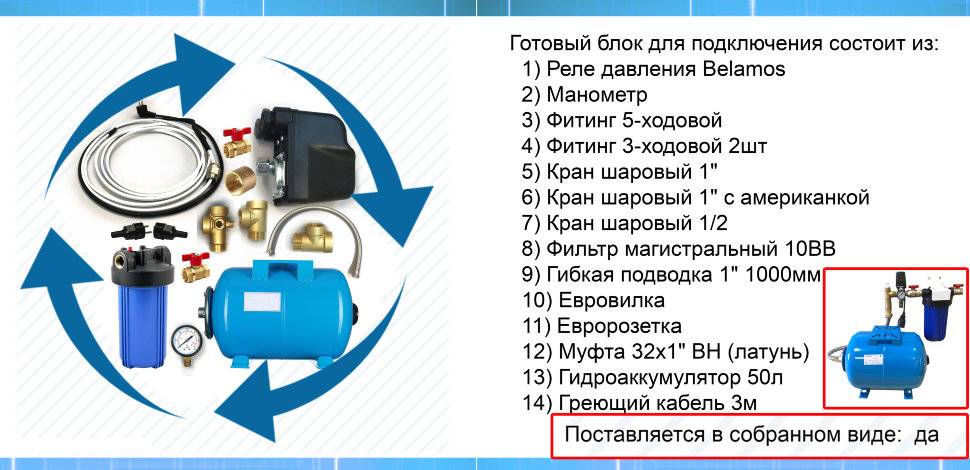

Схема для поверхностного насоса
Для включения в систему водоснабжения с поверхностным насосом потребуется пятивыводной штуцер. Принцип действия гидроаккумулятора предусматривает подключение к штуцеру:
- собственно гидроаккумулятора,
- трубы водопровода, подающей жидкость к точкам водоразбора,
- перекачивающего насоса,
- реле,
- манометра.
Для некоторых из этих элементов системы существуют нюансы, которые требуется учитывать при выполнении монтажных работ.
- Соединение штуцера с гидроаккумулятором выполняется в первую очередь. Для этого может использоваться жесткий шланг или фланец с пропускным клапаном.
- При установке реле давления необходимо также выполнить его электроподключение (к насосу и к питающей сети). Контакты с соответствующими метками находятся под крышкой реле. Если никаких опознавательных знаков на контактах нет, а для самостоятельного определения их принадлежности у вас недостаточно опыта, лучше воспользоваться услугами профессионала. При неверном подключении система в лучшем случае не будет работать, в худшем – оборудование может выйти из строя.
- После подключения оборудования выполняют пробное включение и внимательно осматривают соединения на предмет наличия течи.

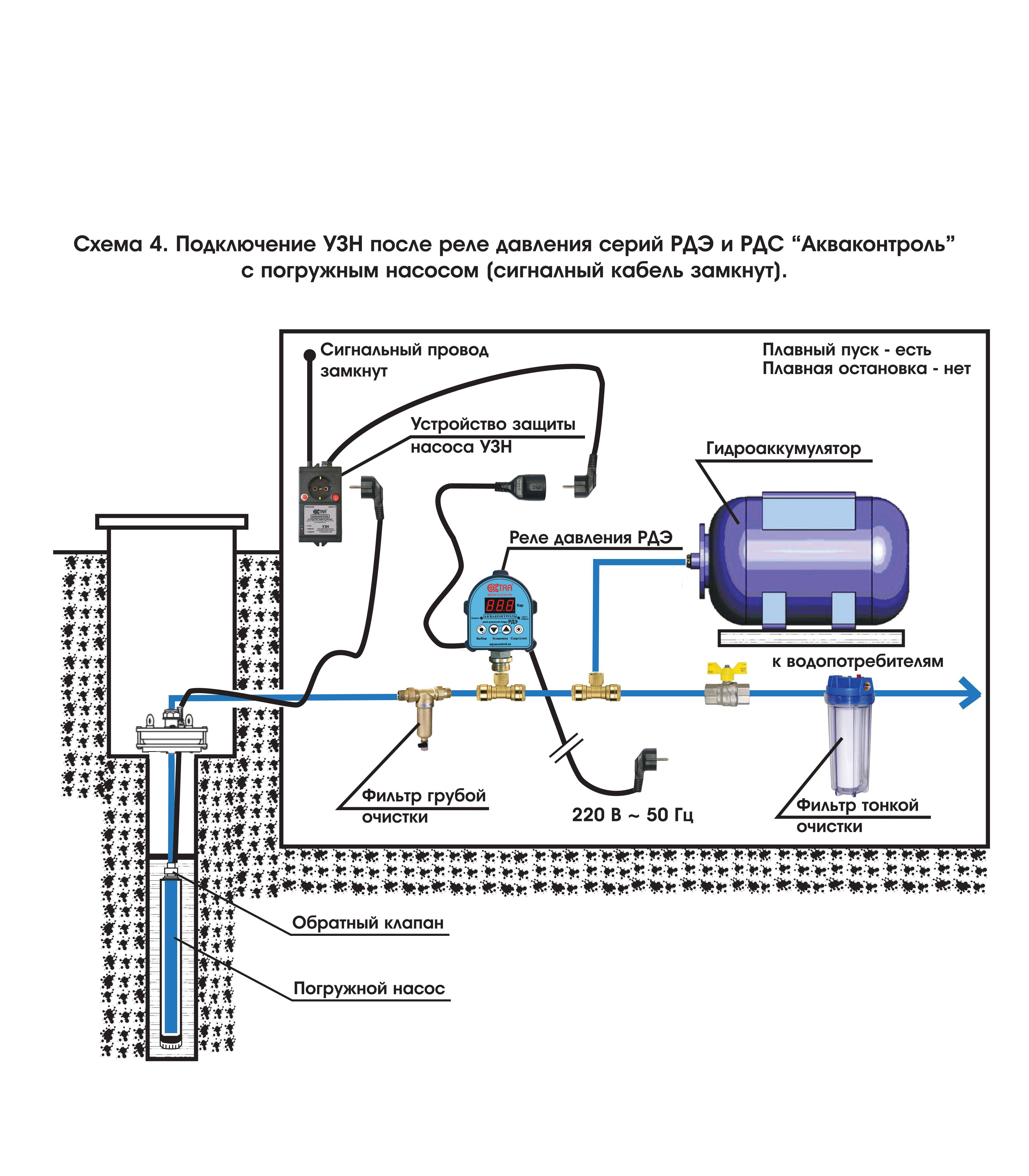

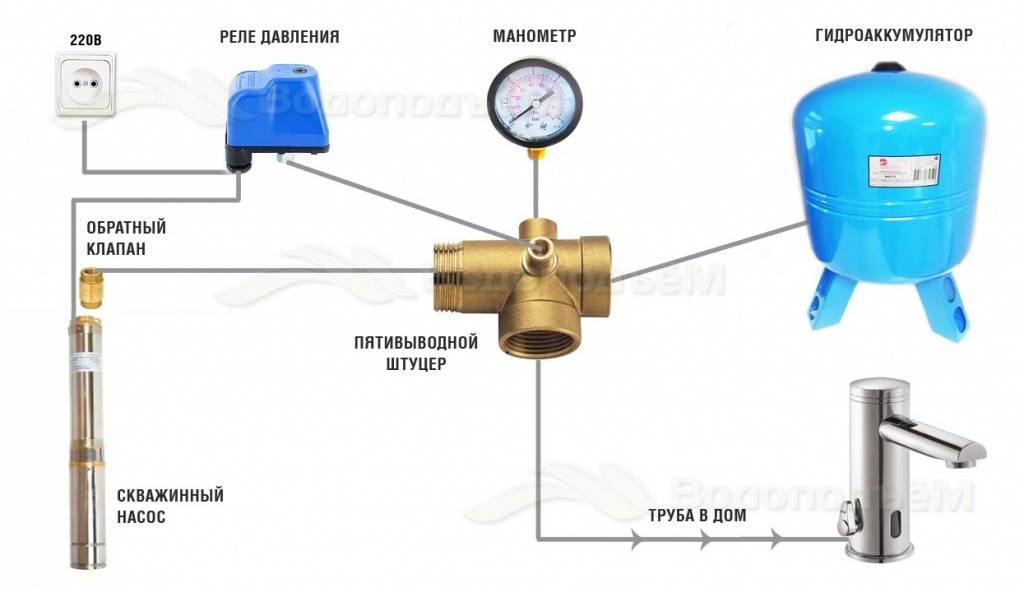

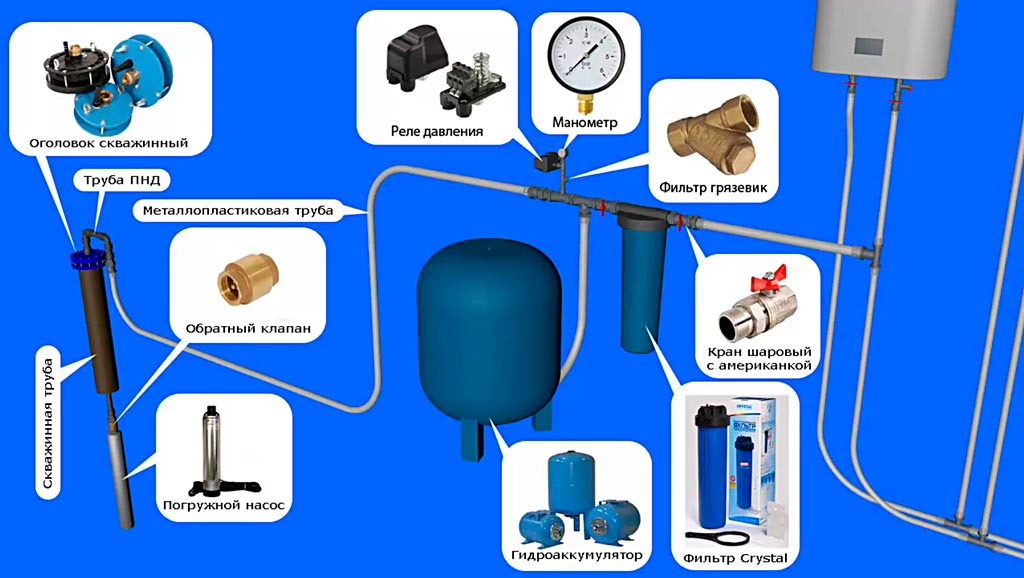

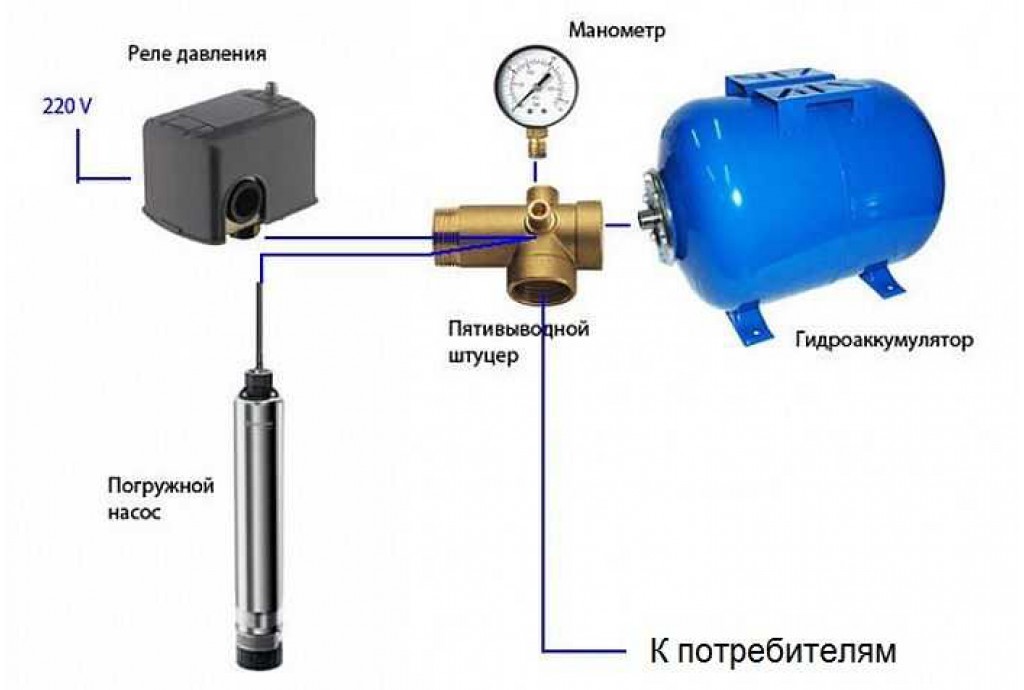

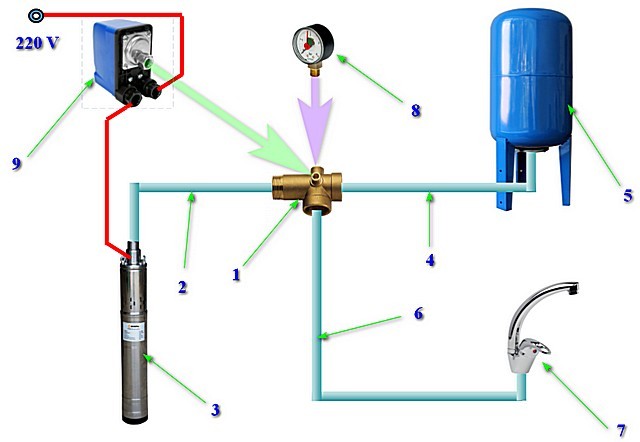

Схема для погружного насоса
Отличием схемы является расположение перекачивающего агрегата под поверхностью воды в колодце или скважине. Глубина погружения обычно выбирается таким образом, чтобы от насоса до дна расстояние составляло порядка 20-30 см. Длину трубы до насоса в этом случае определяют обычной веревкой с грузом. С ее помощью замеряется расстояние от края колодца (или скважины, но эта характеристика для скважины обычно имеется в ее документации) до дна. После этого из полученного значения вычитают высоту насоса с обратным клапаном и расстояние от верха колодца до точки входа трубы в землю.
При монтаже гидроаккумулятора для системы с погружным насосом необходим обратный клапан, который предотвратит обратный ход воды. Клапан обычно устанавливают на вход насоса с помощью двухстороннего штуцера.
Обслуживание гидроаккумулятора
Чтобы водопроводная система работала с учетом возложенных на нее обязанностей, необходимо правильно ее обслуживать
В этом плане гидробаку уделяется особое внимание. Профилактические мероприятия:
- один раз в полгода проверять на соответствие давления азота внутри емкости;
- один раз в год проверять герметичность мембраны;
- один раз в месяц осматривать резервуар на предмет вмятин, ржавчины и других внешних изъянов;
- один раз в полгода проводить проверку работы реле давления: правильно ли включается и отключается насос, соответствует ли это заданным параметрам.
Если на зиму дом консервируется, водопровод необходимо подготовить. Главная задача хозяина – слить воду из гидроаккумулятора и труб. Весной рекомендуется провести проверку всех элементов. В гидоробаке в первую очередь проверяется давление газа, а затем проводится его заполнение и проверка на герметичность.
Нормальная функциональность домашней системы водоснабжения зависит от исправности гидроаккумулятора. При наличии сбоев в работе водопроводной сети, необходимо незамедлительно установить причину неисправности и отремонтировать оборудование. В противном случае могут возникнуть более серьезные поломки и необратимый выход из строя всего оборудования. Самая частая причина поломки – мембрана гидроаккумулятора. Узнаем, как ее проверить, заменить и провести диагностику системы.
Как проверить и диагностика неисправностей
Большинство неисправностей гидроаккумулятора возможно исправить самостоятельно. Все причины можно разбить на несколько групп.
Таблица 1. Неисправности в гидроаккумуляторах
Запустить слив воды.
Если при этом наблюдается выход воздуха, то мембрана имеет механические повреждения
Замена поврежденного узла на новый
Течь за воздушным клапаном
Прерывистые струи из крана
Протекание жидкости из ниппеля
Низкое давление в системе
Поломка ниппеля;
отсутствие сжатого воздуха в баке.
Замена ниппеля;
Накачка воздуха до необходимого давления
Течь из-под фланца
Разгерметизация соединения
Подтянуть крепления либо заменить деталь на новую
Слабый напор воды
Неисправность насоса
Установить насос необходимой мощности, заменить неисправный на рабочий
Неверно выбран объем гидробака
Произвести расчет и заменить оборудование на подходящее
Рекомендации по обслуживанию гидроаккумуляторов:
- Ежемесячный осмотр, проверка соответствия рабочих параметров норме (для каждой модели и системы индивидуально).
- Проверка на наличие коррозионных пятен на корпусе и соединениях.
- Проверка на наличие подтеков и влажности поверхностей в местах соединений.
- При наличии сбоев в работе или неисправностей, незамедлительно их устранить.
- Проверка целостности мембраны (осмотр раз в полгода).
- При неиспользовании, хранить гидробачок в сухом месте, избегать контакта с нагревательными приборами (во избежание высыхания и разрушения материала мембраны).
Выбор мембраны
Гидроаккумуляторы различают вертикального и горизонтального исполнения. Соответственно, мембраны также различают различных форм и исполнений: конусовидные, цилиндрические, сферические, ребристые.
При замене узла, следует приобретать изделие с аналогичными характеристиками – размером, объемом, диаметра горловины, максимальной температуре рабочей среды, материала, рабочему давлению и др.
Завоздушивание насоса
Водяная станция перестает набирать давление и выполнять свои функции, если в рабочую камеру или магистраль насоса попадает воздух. Это явление нередкое, особенно, если используется поверхностный насос: когда вода в скважине опускается ниже допустимого уровня или деформируется всасывающий шланг, воздух неизбежно попадает в насосную систему.
Чтобы выдавить воздух, нужно подключить к насосу специальный тройник и пустить под напором воду. А последующие действия будут зависеть от причины завоздушивания.
Если проблема в скважине, нужно просто опустить шланг несколько ниже изначального уровня или оснастить насос поплавковым выключателем. Если завоздушивание произошло из-за деформации шланга, нужно найти все трещины и закрыть их сантехническим скотчем. В случае больших пробоин шланг рекомендуется полностью заменить.
То проведите самостоятельную диагностику:
- — постучите по стенке гидробака, заметьте тон звука: высокий, как у барабана (воздух в баке есть) или низкий, как в кирпичную кладку (бак без воздуха)
- — найдите воздушный ниппель (автомобильного типа) под черной крышкой в стенке бака и прожмите золотник (как-будто спускаете колесо): шипит воздух — мембрана цела, течет вода — мембрана под замену, ни воздуха, ни воды — мембрана возможно цела.
- — осмотрите фланец с болтами, куда подводится водопроводная труба: фланец блестящий полностью — отлично, фланец ржавый во многих местах или видны следы протечек — увы, под замену.
- — Осмотрите сам бак снаружи: бак как новый — отлично, бак покрыт коррозией под облезающей краской — бак не жилец.
Чем больше неприятностей обнаружите, тем внимательней запишите маркировку с бака: название, модель, литраж.
Если маркировка утеряна, нужно знать: диаметр бака, высоту бака, размер между болтами фланца.
Как найти и исправить поломку

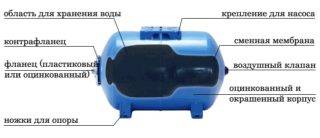

Устройство гидробака
Чтобы самостоятельно найти неисправность, необходимо знать устройство гидравлического аккумулятора. Части его конструкции:
- металлический корпус;
- резиновая мембрана;
- фланец с выводом для подачи воды;
- ниппель для закачивания воздуха;
- установочная платформа.
Частое включение насоса вызывает несколько факторов:
- Низкое давление воздуха в баке. Устраняется подкачиванием компрессором через ниппель.
- Потеря герметичности. В металлическом корпусе появляются отверстия из-за ржавчины или механического повреждения. Емкость покрывают жидким мыльным раствором, чтобы найти протечку. Герметичность восстанавливают специалисты.
- На реле регулировки давления выставлена маленькая разница порогов. Проблема исправляется регулировкой небольшой пружины устройства.
- Разрыв мембраны. Резиновая груша внутри бака может лопнуть из-за чрезмерного растяжения, трения о стенки емкости, вследствие естественного износа. Поломку исправляют заменой или ремонтом мембраны. Вулканизация резинового изделия восстанавливает его целостность. При замене следует выбирать оригинальную деталь аналогичного объема.
Низкое давление воды:
- Недостаточная мощность насоса. Проверить расчеты по соответствию объема гидроаккумулятора и характеристик агрегата.
- Пропускает обратный клапан. Выполнить замену детали, предварительно перекрыв воду.

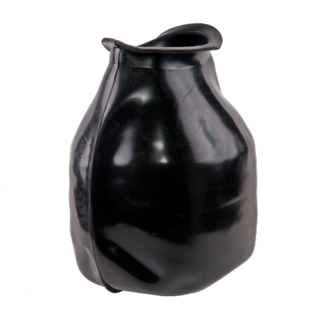

Мембрана для гидроаккумулятора
Постоянное падение давления воды:
Разрежение воздушной среды – следует подкачать компрессором или насосом до 1.5-2 атмосфер. Поломка ниппеля. Устройство, через которое накачивают воздух, может сломаться. Теряется герметичность бака. Можно выполнить замену ниппеля в гидроаккумуляторе своими руками или отвезти прибор в сервисный центр
Деталь закреплена гайкой, ее осторожно выкручивают, затем вынимают. При установке нового ниппеля используется резиновая прокладка и герметик. Потеки жидкости на корпусе:
Потеки жидкости на корпусе:
- Фланец пропускает жидкость. Если деталь новая, достаточно подтянуть винты ключом. Старый поржавевший фланец требует замены. Детали продаются в специализированном магазине. Они бывают полностью из металла или с пластиковыми вставками.
- Течь из ниппеля. Причиной проблемы является разрыв мембраны. Для замены необходимо снять фланец, затем вынуть резиновую емкость. Рекомендуется вымыть бак изнутри. Новая мембрана устанавливается после полного высыхания. Она закрепляется фланцем.
Вначале теория
Автономная система водоснабжения с гидроаккумулятором
Если в водонапорной башне давление воды создается за счет силы тяжести — и чем выше расположена емкость, тем оно больше, то в гидроаккумуляторе для этого используется внешнее давление на жидкость. Поэтому для этих устройств не важна высота, да и место тоже.
Классификация гидроаккумуляторов
Они делятся на две группы:
- Механические, в которых давление создается усилием сжатой пружины, упругой мембраны или грузом.
- Пневматические — в них на воду давит газ, который тоже находится под давлением. Для разделения воды и газа используются гибкие мембраны из резины или подобных материалов.
В небольших системах автономного водоснабжения используется именно последняя разновидность, так как она проще по конструкции и дешевле в обслуживании. В дальнейшем и пойдет разговор именно о них.
Гидроаккумуляторы это компактная замена водонапорных башен
Водоснабжение с гидроаккумулятором вполне может обеспечивать небольшой поселок, в котором проживают до 1-2 тысяч жителей. Автор этих строк, работая в коммунальной сфере, переделал более 10 сельских водопроводов подобным образом.
Причем, стоимость покупки и монтажа гидроаккумулятора на порядок меньше, чем замена полностью изношенной (в основном из-за коррозии) башни Рожновского на новую.
Устройство гидроаккумулятора

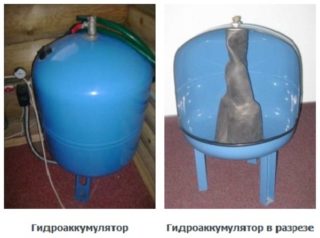

Гидроаккумулятор в разрезе
Как мы уже говорили, речь будет идти о пневматических гидроаккумуляторах (еще одно название — гидропневмоаккумулятор). Конструкция их крайне простая, фактически он состоит из нескольких деталей.
- Корпус, как правило, металлический. В него закачивается воздух (в промышленных аккумуляторах для специальных жидкостей это может быть и азот, но для сравнительно небольших объемов воды это просто воздух).
- В корпусе закреплена мембрана, она представляет собой резиновый мешок (грушу). Он соединен патрубком с водопроводом, и в него закачивается вода под давлением насоса из водопровода. Как известно, она, в отличие от воздуха, несжимаема, поэтому сжимается последний. При разборе воды, воздух, расширяясь, вытесняет ее.
- Для того чтобы закачивать воздух, в объем между корпусом и грушей устанавливается патрубок с золотником. В большинстве случаев он полностью аналогичен тем, которые применяются на автомобильных шинах.
- Дополнительно на гидроаккумулятор могут быть установлены манометры для контроля давления и датчики реле.
Для чего предназначены гидроаккумуляторы
Олин из вариантов установки гидроаккумуляторов в системах водоснабжения
- Систему автономного водоснабжения можно построить и без них. Для этого нужно: либо чтобы насос работал постоянно, либо он включался при разборе (падении давления в водопроводе). Но такой подход невыгоден, так как снижает его ресурс и увеличивает потребление электроэнергии. Поэтому ставят гидроакуумуляторы, которые позволяют насосам включаться только периодически.
- Эти агрегаты, регулируя давление в водопроводе, компенсируют гидроудары приводящие к разрушению труб и других деталей системы.
Гидроудар и его последствия
- Регулировка давления обеспечивает еще и стабильную работу смесителей. Если в системе напор резко скачет, то тяжело выставить нужную температуру на точках разбора.
- Для исключения «сухого хода» насоса. При запуске без воды в корпусе крыльчатка резко раскрутившись, так как нет сопротивления, может сорваться с вала. Для того чтобы вода не уходила, до насоса ставят обратный клапан, гидроаккумулятор же обеспечивает наличие жидкости после насоса.
Последствия «сухого хода» насоса
Для создания запаса воды в случае перебоев с электроэнергией. Однако нужно отметить, что в небольших автономных системах емкость гидроакуумуляторов редко превышает 10-20 литров (по этому параметру они уступают напорным емкостям). Так что принять душ или помыть посуду при отсутствии электроэнергии не получится. Но никто не мешает поставить аккумулятор большей емкости.
Гидроаккумуляторы большой емкости могут долго подавать воду при отключенном насосе
О работе гидроаккумулятора в системах водопровода можете также посмотреть видео в этой статье:
Низкая мощность насоса
Перед приобретением водяной станции обязательно проводится расчет требуемой мощности насоса с учетом глубины скважины, объема используемой воды и конструктивных особенностей водопровода. Но даже это не может уберечь от того, что однажды мощность агрегата начнет снижаться.
Недостаточная мощность насосной установки может быть обусловлена следующими причинами:
- Изнашивание конструктивных деталей. Чаще всего причиной проблемы является разбалансировка деталей: между насосными валами накапливаются песчинки и мелкие загрязнения, которые расшатывают элементы агрегата и не дают ему работать на полную мощность. Простейшее решение проблемы – установка очистных фильтров на входе воды. Вторая возможная причина – деформация резинового клапана. В этом случае деталь рекомендуется полностью заменить, так как даже после ремонта клапан не позволит насосу развивать необходимую мощность.
- Снижение уровня воды в скважине. Наиболее рациональный, хоть и затратный, способ решения проблемы – приобретение глубинного насоса.
