Обвязка каркасного дома: нижняя и верхняя – особенности, материалы, требования

Как делали обвязку деревянного дома к фундаменту раньше

При строительстве домов в древние века, когда основным строительным материалом была древесина, наши предки для устройства фундамента использовали дерево. Сегодня этот вариант кажется весьма странным, но много столетий назад именно такая технология считалась правильной. Как это выполнялось? Прямо на грунт укладывалась глиняно-песчаная подушка, а уже на нее устанавливался нижний венец сруба. Как правило, первый венец изготавливался из дуба. Его хорошо смазывали дегтем или смолой. Можно сказать, что этот венец выступал в роли оклада и фундамента всего строения. Песок выполнял защиту от дождя, а глина предохраняла венец от воздействия грунтовых вод. С тех пор многое изменилось и технология укладки и крепления бруса к фундаменту стала иной.

При строительстве любых зданий из бруса очень часто устанавливают фундаменты свайного или ленточного типа. Мы рассмотрим крепление сруба на оба эти варианта.

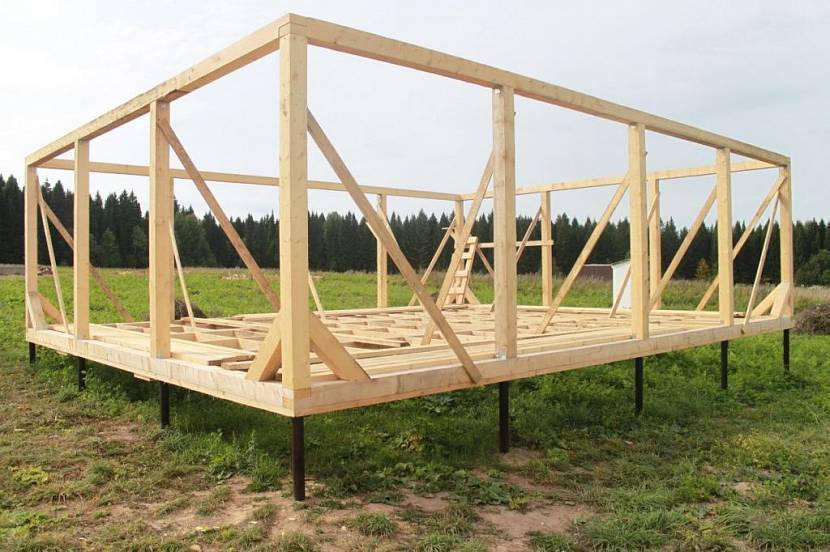

Монтаж верхней обвязки каркасного дома

Материалы и инструменты:

• деревянные брусья;
• стойки каркаса;
• анкерные болты;
• металлические уголки;
• рубероид;
• антисептик;
• болтовой фиксатор.

Для выполнения верхней обвязки применяются те же материалы, что и для нижней части конструкции. Толщина верхних брусков должна быть равной размерам пиломатериалов, использованных при обустройстве обвязки у основания стен

При обустройстве верхней части каркасного домика необходимо особое внимание уделить соединительным элементам, поскольку они являются гарантом прочности кровельной конструкции. Кроме анкерных болтов могут быть задействованы стальные пластины и уголки, которые будут крепиться к перемычкам при помощи шпилек с двухсторонней резьбой или обычными болтами

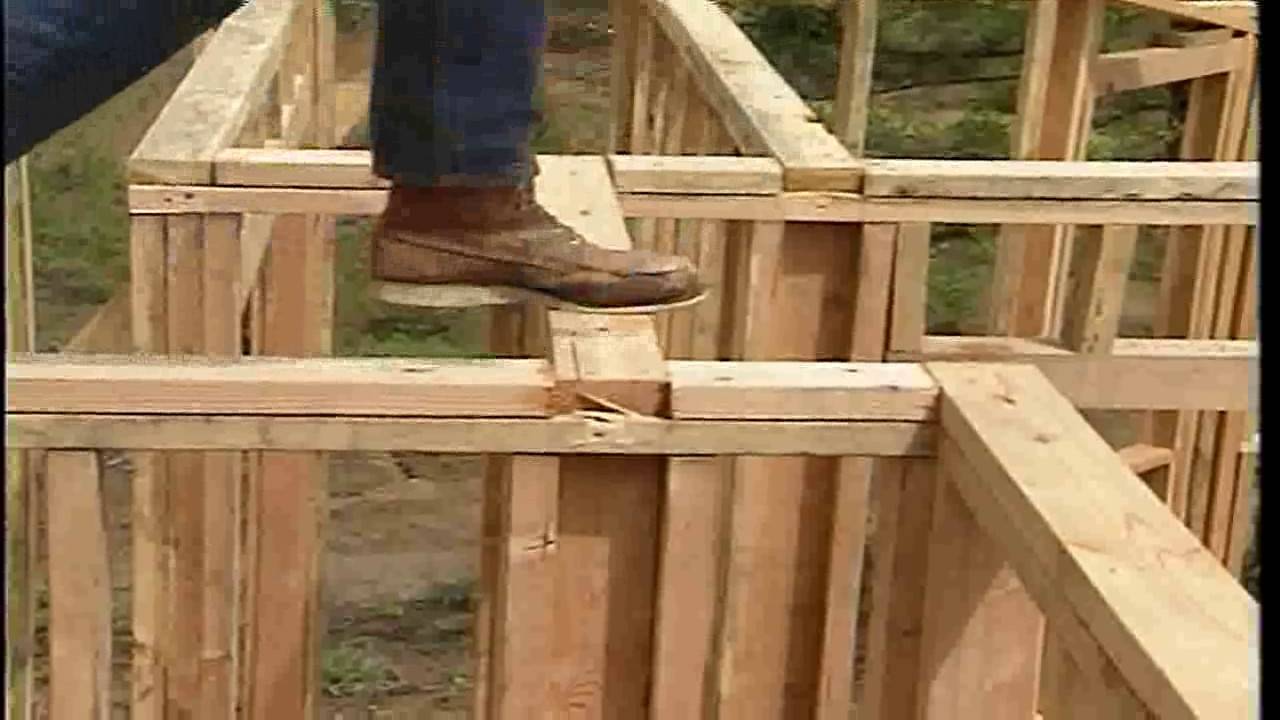

Верхняя обвязка укладывается на вертикальные стойки и прибивается к ним гвоздями. Предварительно необходимо сделать в ней вырубку под каждую балку, составляющую каркас будущей стены. Это делается для достижения максимально качественного соединения и укрепления конструкции.

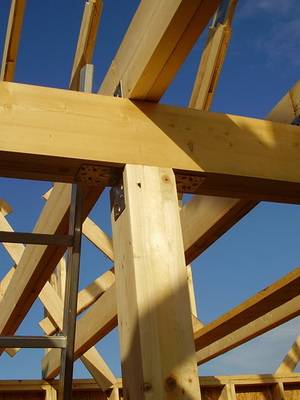

Затем в нижней и верхней точке схождения балок устанавливаются металлические накладки. При необходимости они могут располагаться с наружной и внутренней частей здания.

Чтобы каркас здания сохранял устойчивость и не расшатывался, нужно проложить вверху между боковыми стенами деревянные перемычки параллельно полу.

Они тоже могут фиксироваться на обвязке с помощью гвоздей или длинных шурупов.

Заключение

Обычно при строительстве домов каркасного образца используются пиломатериалы из хвойных пород деревьев. Они хорошо поддаются обработке и при соблюдении правил монтажа долго сохраняют свою структуру. В таком доме круглый год будет приятный микроклимат благодаря изоляционным свойствам используемых при строительстве материалов. Поэтому, если вы решили соорудить небольшой загородный домик, то лучше всего воспользоваться каркасной технологией строительства. Это сэкономит время и деньги.

Еще статьи по этой теме:

Как сделать столбчатый фундамент для каркасного дома своими руками

Возведение каркасного дома своими руками: пошаговая инструкция и материалы

Технология в зависимости от типа фундамента

Как сделать обвязку каркасного дома? Последовательность монтажа во многом зависит от типа фундамента. Рассмотрим процесс изготовления нижней обвязки для наиболее распространенных типов оснований.

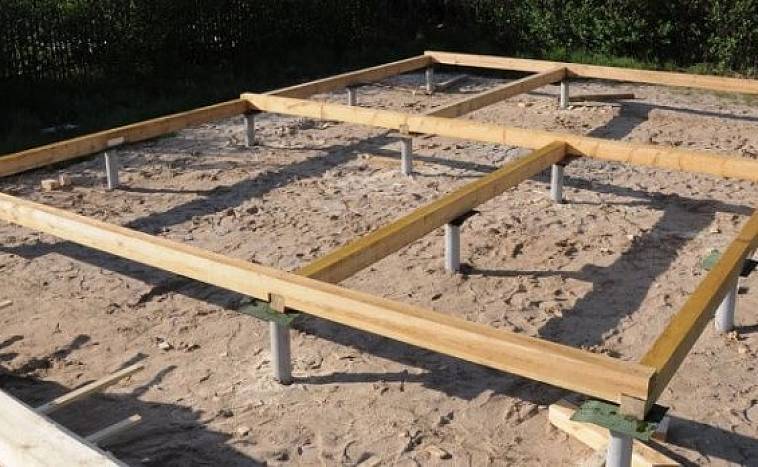

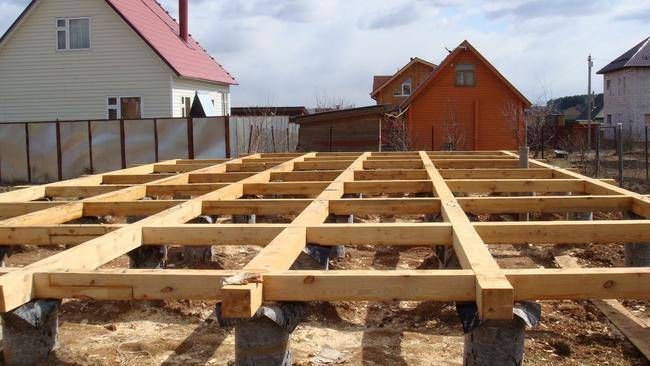

Свайный или столбчатый

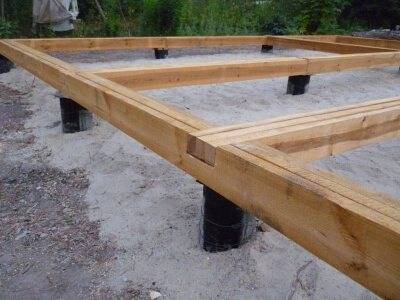

Из всех типов фундаментов, распространенных в наших климатических условиях, свайный имеет наибольшее количество вариантов. Подчас они значительно отличаются друг от друга.

Так, может отсутствовать ростверк, высота свай над землей может быть разной, толщина и материал тоже могут иметь массу типов. Тем не менее имеются общие моменты монтажа. Нижняя обвязка каркасного дома на винтовых сваях выглядит так:

1. Прежде всего, надо создать гидроизолирующую отсечку между материалами обвязки и фундамента. Это может быть рубероид (толь), нанесение битумного слоя и т. п.
2. Раскладка бруса или досок по местам установки.
3. Из бруса делается обвязка углов каркасного дома вполдерева.
4. Устанавливается брус, крепление к ростверку (или непосредственно к сваям) делается при помощи анкеров или резьбовых шпилек, наваренных на основание. Обязательна проверка при помощи уровня на горизонталь.
5. Угловые соединения усиливаются гвоздями, шурупами или болтами.

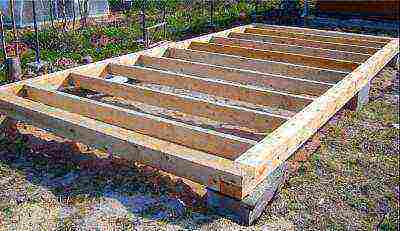

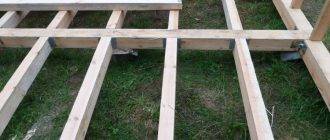

6. Крепятся лаги с нужным шагом.

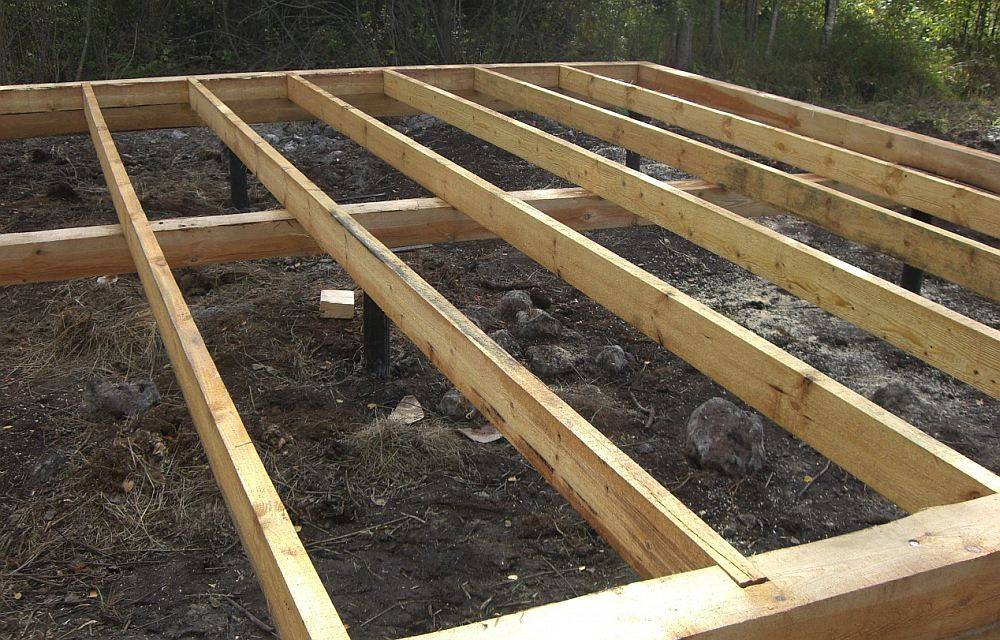

Нижняя обвязка каркасного дома на столбчатом фундаменте выполняется таким же образом.

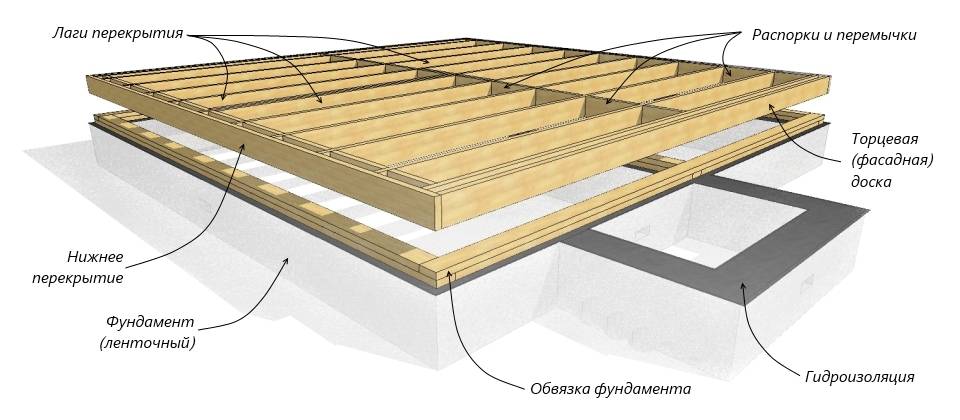

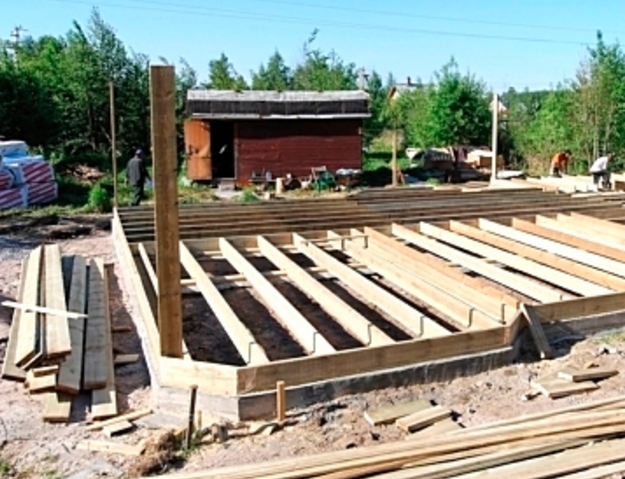

Ленточный

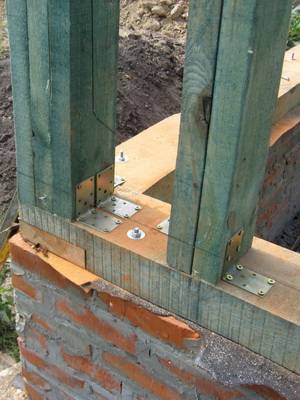

В данном случае крепление нижней обвязки каркасного дома к фундаменту производится проще. Имеется сплошная бетонная лента с ровной горизонтальной поверхностью, позволяющая прочно прикрепить обвязку.

Нижняя обвязка каркасного дома на ленточном фундаменте делается в таком порядке:

1. На ленту укладывается слой гидроизолятора.
2. Изготавливаются гнезда для угловых соединений.
3. Брус или обрезная доска крепится на шпильки, болты или анкеры.
4. Усиливаются углы. Дополнительно проверяется горизонталь, при необходимости положение бруса корректируется клиньями или подкладками.
5. Монтаж лаг делается наиболее удобным способом, при этом следует учитывать наличие ленты как опоры для лаг. Обязательна гидроизоляция при опоре на ленту.

Плитный

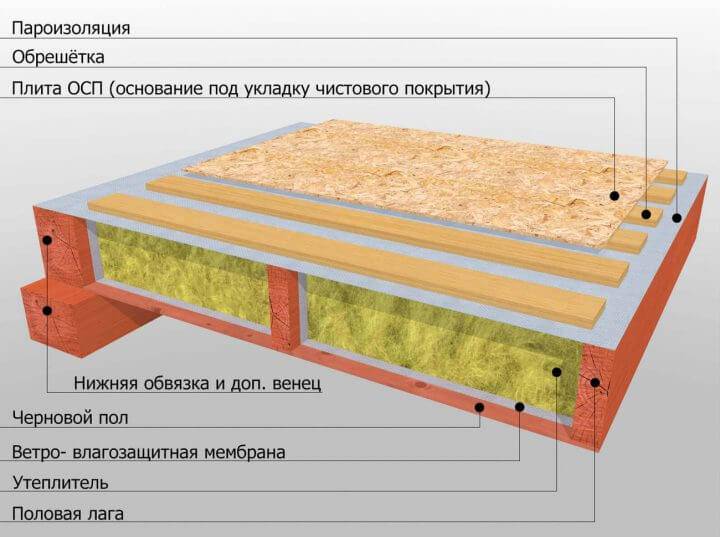

Для плитных фундаментов наличие нижней обвязки диктуется только способом возведения стен. Если в качестве рабочей схемы выбирается метод платформы, то нижняя обвязка не нужна.

В этом случае обходятся созданием чернового пола, на котором собираются и поднимаются стены. Порядок такой:

1. Укладка сплошного гидроизоляционного покрытия рулонными материалами.
2. Установка опорных брусков, на них в перпендикулярном направлении монтируются лаги чернового пола.
3. Настилается черновой пол, образуя площадку для сборки каркасов стен.
4. Разметка, сборка стен.

В случаях, когда сборка стен ведется постоечным методом, то нижняя обвязка нужна и делается так:

1. Делается гидроизоляция плиты.
2. Раскладывается брус или обрезная доска, делаются гнезда для соединения углов.
3. Установка бруса, соединение углов, проверка параллельности и горизонтали.
4. Монтаж лаг. Все этапы требуют постоянного контроля плоскости и горизонтали.

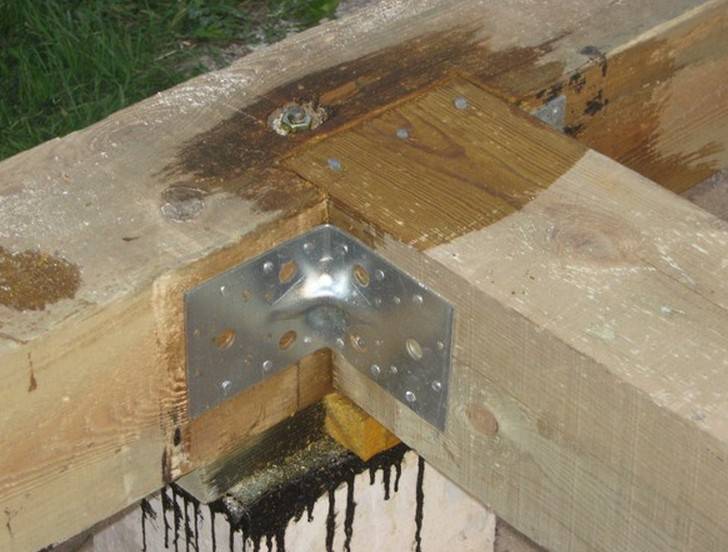

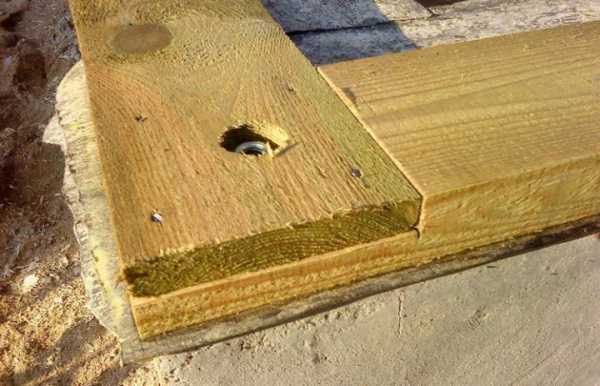

Углы в случае с брусом соединяются вполдерева, с усилением в виде бобышек, металлических пластин, болтов или скоб. Необходимо помнить, что все крепежные элементы из металла нуждаются в защитной обработке окрашиванием или нанесением битумного покрытия. После монтажа пола, стен и наружной обшивки доступа к металлическим деталям не будет, их состояние контролировать станет невозможно, поэтому следует заранее позаботиться об их защите от коррозии.

Внимание! Для ленточных или плитных оснований наилучшим способом крепления бруса будет соединение на деревянные пробки, закрепленные в бетоне. Материал следует выбирать наиболее смолистый, для защиты от влаги

Отверстия для пробок внутри следует покрыть битумом.

Установка стропил и кровельного материала

Поставили стропила, предварительно установив коньковый брус, крышу будем делать из Ондулина, поэтому высчитав минимальный угол уклона кровли для Ондулина, конек получился высотой около 1,5 метров.

Далее начались дожди, поэтому нужно было срочно делать крышу, фотографий сделал немного, в основном фотографировал, когда пережидал дождь под уже прибитым ондулином. Крышу делал один, до этого не разу этим не занимался, просто посмотрел ролики о том как правильно стелить ондулин, и все получилось, ни чего сложного.

С крышей стало повеселее, дождь уже не мешает работе, залили плиту под санузел, вывели на глаз по высоте, что бы в дальнейшем положить экструдированный пенополистирол 50 мм и сверху сделать стяжку с армировкой уже с трубами под теплый пол.

Так как укосины и стойки каркасника по двум этажам у нас уже стоят, можно обтягивать стены ветрозащитной мембраной, утеплять стены будем изнутри, а снаружи сделаем обрешетку под сайдинг.

Укладка и крепление обвязки каркасного дома

Технология монтажа обвязочного бруса включает несколько этапов. В первую очередь проверяется уровень всех столбов или свай. При необходимости, опоры наращивают или срезают. Нижняя обвязка должна размещаться на гидроизоляционном слое, поэтому поверх столбчатого фундамента укладывают двойной слой рубероида, гидроизола или другого рулонного материала. Для лучшей фиксации, полотна промазывают битумной мастикой.

Крепление бруса к столбам зависит от возможностей материала, из которого выполнен фундамент.

В толщу опор подземной конструкции в местах их стыковки с обвязкой устанавливаются либо анкеры, либо деревянные пробки. Делается это до устройства гидроизоляции.

На следующем этапе приступают к подготовке материалов, предназначенных для нижней обвязки каркасного дома

Важно помнить о том, что древесина не должна быть влажной, на что следует обратить внимание при покупке бруса. Если он будет приобретаться заранее, то для хранения материала следует выбирать закрытое и проветриваемое помещение. Сушить на солнце изделия не следует, так как прямые лучи могут содействовать их деформации и растрескиванию

Сушить на солнце изделия не следует, так как прямые лучи могут содействовать их деформации и растрескиванию.

Существует два основных способа соединения смежных брусьев:

• в полдерева – в стыкуемых элементах зеркально вырезаются ровные выемки толщиной, равной половине толщины бруса;
• в полулапу – вырезы делаются под углом таким образом, чтобы при соединении деталей обвязки не образовывалось пустот.

Специалисты рекомендуют воспользоваться рубанком. Он поможет выполнить более точные срезы. Инструмент покупается в ближайшем супермаркете или берется напрокат.

После подготовки брусьев и устройства гидроизоляции начинается этап укладки обвязки в проектное положение. Первым делом, приступают к оформлению углов. Для этого гвоздями намечают их месторасположение. Делают это последовательно, стартуя от одного из внешних углов. После этого, используя натянутую между гвоздями бечевку и строительный угольник, проверяют правильность выдерживания углов. Большинство из них должны быть исключительно прямыми, но при сложной форме дома в плане они могут иметь размеры, отличные от 90 градусов. Данные параметры указываются в проектных чертежах.

После корректировки центров внешних и внутренних углов обвязки каркасного дома переходят к непосредственной укладке бруса. Работы также начинают выполнять с одного из углов, ориентируясь на установленную разметку, но жесткое крепление узлов выполняют не сразу

Это дает возможность подправлять положение сторон по мере необходимости, что очень важно

В местах стыка деревянных брусьев прокладывают джутовую ленту, выполняющую функцию мягкой прокладки. Она избавит элементы от трения, а слух домочадцев – от скрипа.

По окончании монтажа окончательно проверяется горизонтальность обвязки каркасного дома и правильность углов. После этого ее детали жестко крепят к фундаментным столбам и друг другу, а также производят дополнительную фиксацию брусьев между собой жесткими уголками или скобами из металла. Крепление балок к фундаменту выполняется несколькими способами:

• анкерами, вмонтированными в столбы. На этапе подгонки в брусьях высверливаются отверстия под болты;
• гвоздями (или шурупами), вбиваемыми (или ввинчиваемыми) в деревянные пробки, установленные в теле фундамента;
• клиньевыми болтами, предоставляющими возможность наиболее надежного крепления.

Напоследок стоит напомнить, что все стыки нижней обвязки каркасного дома должны иметь под собой опору. В случае необходимости выполнения наращивания балки между столбами, потребуется жесткое и надежное крепление узла. Кроме этого, следует учитывать недопустимость загрузки составного бруса в случае отсутствия опоры под стыком.

Нередко для усиления обвязки каркасного дома используется двойной ряд брусьев. В этом случае при выполнении срезов под лаги в одном из них, второй остается цельным, а значит – более прочным.

04.04.2016 в 10:04

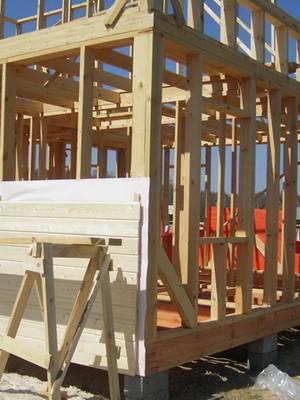

Шаг 3: Каркасные стены

Каркасный дом своими руками собирают из отдельных элементов, раскраивая и подгоняя их на строительной площадке. Возможен монтаж более крупных секций или даже целых конструкций, заготовленных на заводе.

Способы сборки каркаса

Быстровозводимые здания сегодня строят способами:

• традиционным — последовательно собирают каркас из стоек, ригелей, укосин, утепляют стены, монтируют обшивку;
• методом «канадской платформы» — секции заготавливают горизонтально на черновом полу и выставляют их в проектное положение;
• из СИП-панелей — крупные элементы, раскроенные на заводе, собирают на площадке при помощи соединительных брусьев и полиуретанового клея;

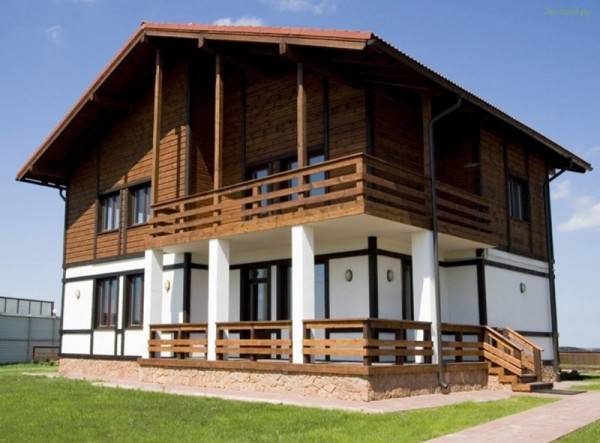

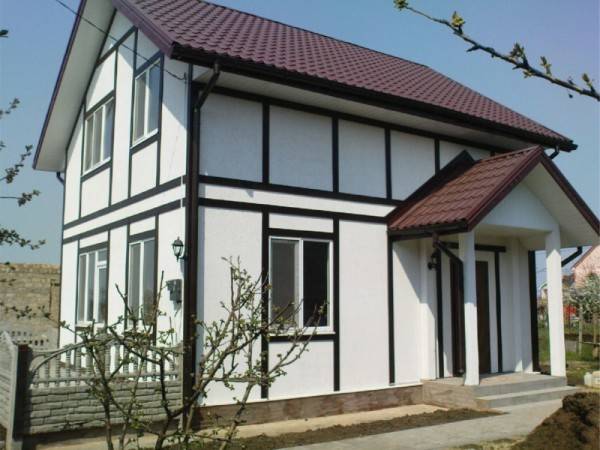

• по немецкой технологии «фахверк» — доски каркаса, являющиеся одновременно декоративной отделкой, располагают снаружи утеплителя;
• по шведской технологии — каркас монтируют из двух обрешеток, первая предназначена для установки утеплителя и крепления внешней отделки, вторую используют для прокладки коммуникаций и монтажа внутренней облицовки.

Монтаж каркаса способом «канадская платформа».

В частном строительстве для сборки своими руками чаще применяют классический способ, не требующий сложных монтажных работ и затрат на подъемную технику.

Установка и сечение стоек

Этапы монтажа стоек каркаса включают:

1. Разметку на покрытии чернового пола мест установки стоек. Обычно шаг составляет 60 см. Это удобно для последующей укладки плит минеральной ваты. В двухэтажных зданиях расстояние уменьшают до 40 см.
2. Нарезку опор из сухой обработанной доски толщиной 50 мм. Сечение подбирают по расчету на несущую способность.
3. Установку стоек в углах, выравнивание, закрепление временными укосинами.
4. Монтаж промежуточных элементов.
5. Соединение опор брусом верхней обвязки.

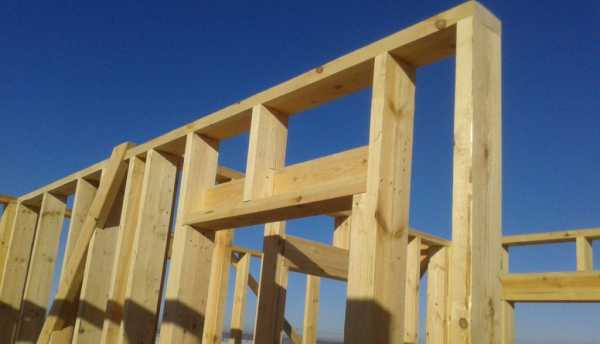

6. Усиление оконных и дверных перемычек досками, уложенными на ребро. Если этого не сделать, при прогибе произойдет защемление рамы, возникнут трещины на стеклах, отделке фасада и внутренних поверхностей стен.
7. Укрепление каркаса укосинами из досок 100х25 или 150х25, врезанными в верхнюю и нижнюю обвязку, стальными перфорированными полосами, горизонтальными перемычками. Дополнительное усиление не требуется, если каркас обшивают жесткими листами ОСП, многослойной фанеры.
8. Обшивку лобовой доской балок верхней и нижней обвязки. Рекомендуется проложить слой базальтовой ваты для утепления конструкции.

Для подбора сечения стоек суммируют все нагрузки, действующие на несущий каркас. Если здание небольшое, то при высоте до двух этажей размеры бруса принимают:

• для наружных стен — 150х50 мм, 200х50 мм;
• для внутренних перегородок — 100х50 мм.

Прочности таких сечений вполне достаточно для восприятия вертикальных и боковых нагрузок. При теплотехническом расчете может оказаться, что для размещения теплоизоляции требуется большая, чем расчетная, ширина стоек.

Увеличивать сечение несущего бруса нецелесообразно. В этом случае утеплитель укладывают в 2 слоя — один между стойками каркаса, второй — по наружной обрешетке с перевязкой. Такая компоновка поможет избежать теплопотерь через деревянные элементы, углы, обрамления проемов.

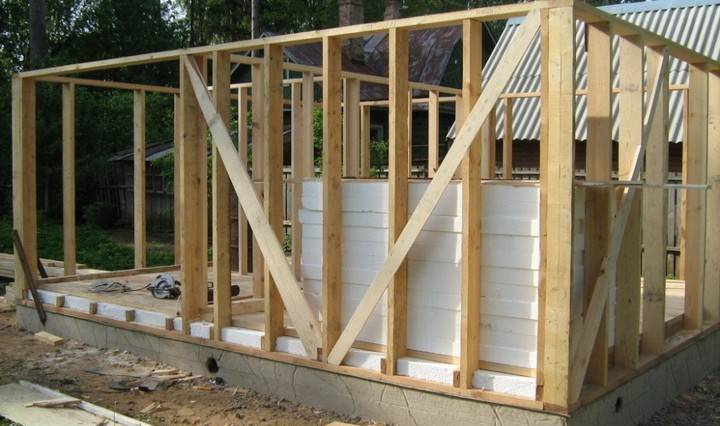

Укосины или раскосы

Укосины или раскосы устанавливают временно для придания устойчивости каркасу при монтаже или постоянно, чтобы конструкция сохраняла геометрию длительное время.

Укосины в каркасе устанавливают наклонно.

Чтобы постоянные укосины выполняли свою роль — обеспечивали жесткость каркасу, при их установке соблюдают правила:

• элементы монтируют с наклоном 40°-60°;
• толщина укосин — не более 1/4 от высоты сечения стойки;
• крепление раскоса к обвязке — только врезкой, при других видах сочленения усыхание древесины ведет к потере устойчивости узла;
• укосины врезают заподлицо со стойками, обвязками и перемычками;
• на одной стене устанавливают не менее двух раскосов с наклоном в разные стороны;
• к стойкам по длине прибивают 2-3 гвоздями.

Вместо укосин в углах каркаса можно использовать листы ОСП-3 12. Диагональная жесткость конструкции будет обеспечена.

Углы каркасного дома

Угол — одно из проблемных мест в каркасном доме. Установка бруса без дополнительного утепляющего слоя приводит к образованию мостика холода. Дерево обладает более высокой теплопроводностью, чем минеральная вата, поэтому стена в углу помещения может промерзать.

Чтобы этого не случилось, конструкции формируют одним из четырех способов:

Из двух стоек. Стык двух стен усиливают отделочным уголком.

Первые два способа более технологичны, но теплоизоляционные качества их ниже. В стыке двух стен остаются сквозные щели, которые очень трудно заделать.

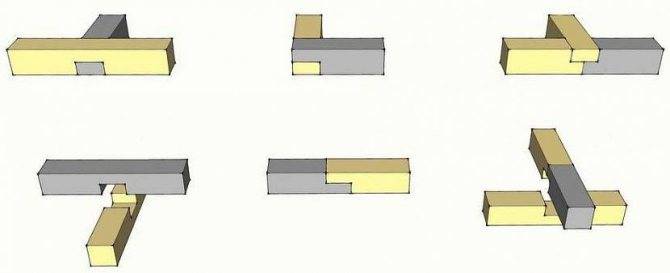

Соединение обвязочного бруса

Обвязка каркасного дома производится при обеспечении прочного присоединения ростверка на углах, там, где внутренние и наружные стенки примыкают друг к другу. Обычно стандартного размера материала недостаточно на всю длину здания, поэтому нужно наращивать. Соединения выполняются различными методами:

• «в пол древесины» и «в лапу» для увеличения длины;
• «ласточкин хвост» отлично подходит для соединения стенок внутренних к наружным (является очень трудным, но герметичным);
• «встык» – несложное соединение, но не очень надежное;
• «коренной шип» – применяется для углов.

Виды соединений обвязочного бруса и лаг для пола Источник teplye-doma.ru В зависимости от сечения пиломатериала выбирается длина стыков «в пол» или «в лапу». Размер соединения – 2-3 высоты балки. Для наиболее прочной фиксации применяются нагели.

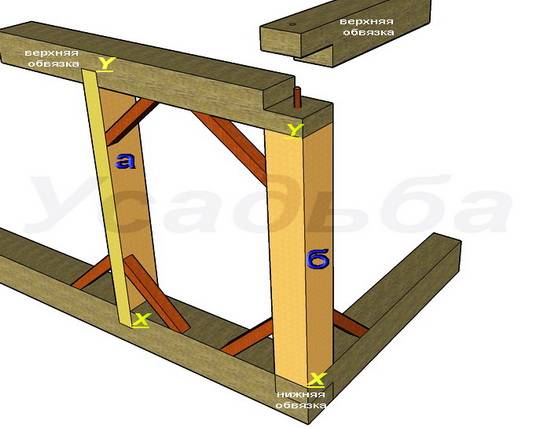

Способы крепления бруса верхней обвязки

Теперь остановимся на способах крепления бруса верхней обвязки. Они ничем не отличаются от способов крепления вертикальных стоек каркаса наружных стен стальными уголками или крепления при помощи полной или неполной вырубки.

Перед установкой балок межэтажного перекрытия, которые также будут служить лагами пола верхнего этажа, необходимо придать каркасу первого этажа достаточную жесткость. Делают это, установив постоянные раскосы.

Устанавливают раскосы любым способом (врубкой, металлическими креплениями) или просто пробивают гвоздями достаточной длины (гвоздь должен входить в дерево стойки на глубину не меньше 80 мм).

Если вертикальные стойки наружных стен каркаса установлены методом врубки, узлы креплений стоек к брусам обвязки и узлы креплений раскосов желательно усилить металлическими скобами, изготовленными из круглого прута диаметром 8-10 мм или узких полос листового металла толщиной 3-4мм.

Придав каркасу необходимую прочность, приступают к установке балок перекрытия.

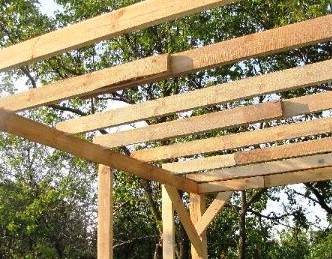

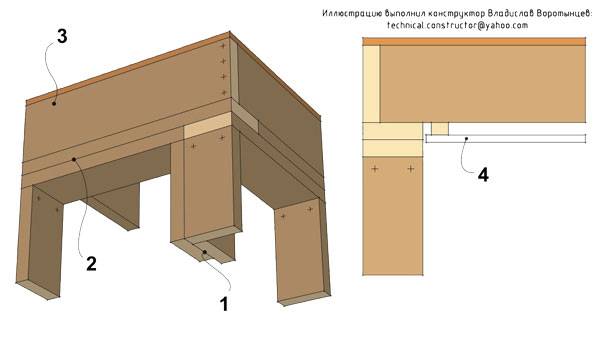

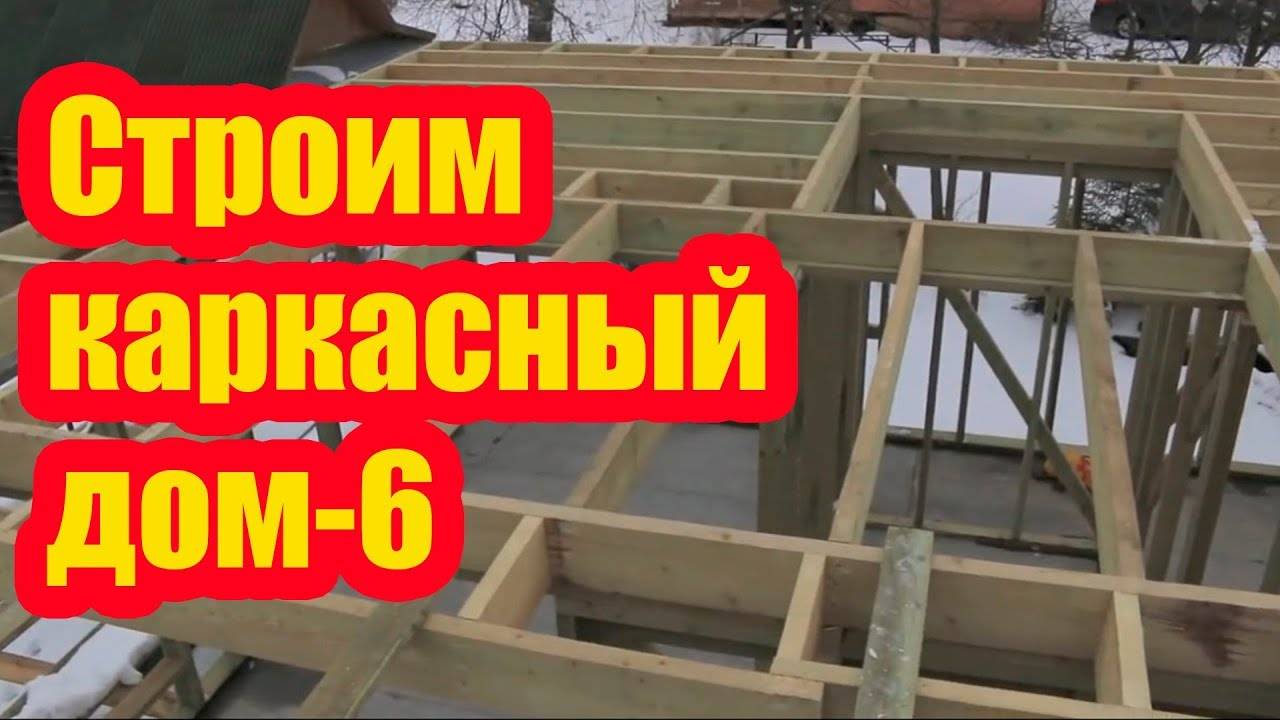

Посмотрите на фото верхней обвязки каркасного дома: в отличие от перекрытия первого этажа, где балки уложены на столбики и тем самым равномерно распределяют вес, межэтажные перекрытия опираются на стены лишь концами, в редких случаях под них возводят специальные опоры. Поэтому, прежде чем приступать к работе по укладке балок, необходимо рассчитать расстояние между ними. Чаще всего оно составляет 1 м.

Изгиб балки — деформация в результате нагрузок от веса утеплителя, пола, мебели и людей. Это ее естественное физическое свойство. Увидеть изгиб сложно, но специальными инструментами его можно замерить.

Расчет строительного подъема основывается на величине изгиба балки и принимается не более 1/300 длины межэтажных перекрытий и не более 1/250 — чердачных. Например, если нужно перекрыть чердак длиной 9 м, максимальная высота строительного подъема составит 3,6 см (900:250). При такой же длине пролета для межэтажного перекрытия она равна 3 см (900:300).

Учитывая эти величины, балки обрабатывают соответствующим образом. После их укладки на потолке будет небольшой изгиб, но со временем в результате нагрузок он выпрямится. Если частота укладывания балок меньше 1м (например 50 см), иногда вместо брусьев используют толстые доски, укладывая их на ребро.

Размер балок зависит от конструктивных решений здания, количества этажей и величины нагрузки. Габариты, а также частоту укладки (шаг балок) рассчитывают при разработке проекта дома.

После всех расчетов и выпиливания строительного подъема концы балок остругивают, подготавливая для соединения с каркасом стены.

Традиционно балки перекрытия укладывают параллельно той стороне стены, которая короче. Частота укладки зависит от сечения балки и длины перекрываемого пролета.

Если дом строится по готовому проекту, то в документах обязательно есть чертеж раскладки балок межэтажного перекрытия. Когда же строительство ведется без проекта, не лишним будет нарисовать перед началом работ элементарную схему.

На ней необходимо проставить реальные размеры возводимого каркаса

Обращаем внимание на то, что расстояние между балками перекрытия должно совпадать или быть кратным расстоянию между стропилами. Например, если между стропилами запланировано установить расстояние в 1000 мм, то между балками перекрытия должно быть расстояние 1000 или 500 мм

Обвязка винтовых свай

Обвязка винтовых свай (ростверк) проводится для большего скрепления фундамента и равномерного распределения веса будущей конструкции на все сваи, а изготавливается она обычно из профильной трубы, бруса, уголка, швеллера или двутавра.

Ростверк из профильной трубы

Обвязка винтовой сваи профильной трубой или уголком обычно проводится с боковой стороны. Электродуговой сваркой основательно привариваются стыки и обязательно обрабатываются высококачественным антикоррозийным покрытием. Можно использовать и другие крепежные элементы, например заклепки или болты, но обработка водостойкой химией нужна любому виду креплений.

Фото 1 — Обвязка из профильной трубы

Давайте разберемся, нужна ли обвязка вообще? Если вы собрались построить совсем легкую конструкцию, например беседку или какую-то хозяйственную постройку, то можно обойтись и приваренными оголовками, которые расположены в верхней части свай.

Если же планируется возведение бани, пирса, или дачного дома, то необходимо учесть, что горизонтальная обвязка – это важный технологический процесс, позволяющий всему винтовому фундаменту работать как единое целое и обладать большей устойчивостью, прочностью и долговечностью.

Обвязка из бруса

Если вы планируете построить деревянный дом из сруба, щитовой или каркасный дом, то любой специалист порекомендует сделать обвязку винтовых свай брусом, который будет долго и крепко держать фундамент. Самый распространенный размер 150 – 200 мм. В качестве креплений обычно используют комбинацию двух технологий – посадку на резьбу и на хомуты. Для того чтобы ростверк сделать быстро и качественно понадобятся следующие инструменты и материалы:

• уровень для ровной установки;
• саморезы, хомуты, шпильки;
• металлические уголки;
• молоток;
• сварочный аппарат;
• рубероид и олифа;

Брус обязательно пропитывают антисептическим средством, которое препятствует гниению и разрушению древесины. Крепят его на оголовки от одной сваи к другой и создают общую конструкцию, которая является основанием будущего строения как на фото.

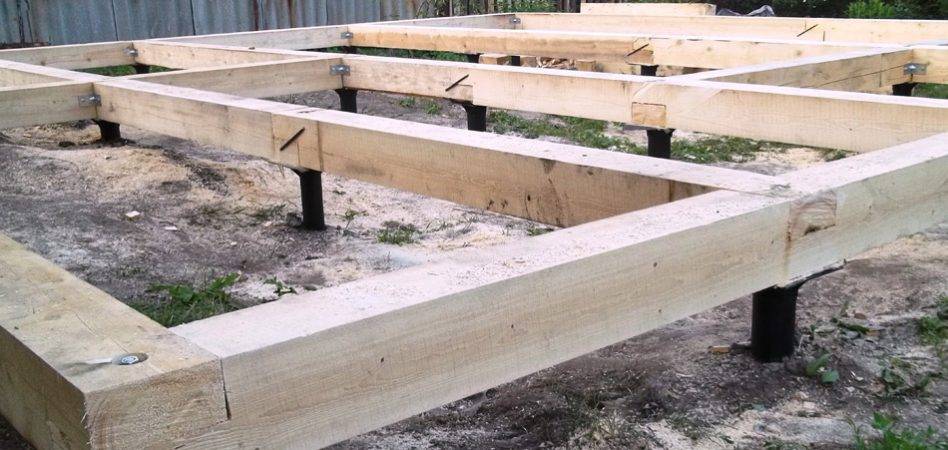

Фото 2 — Обвязка винтовых свай боусом

При покупке бруса обязательно обращают внимание на качество. Дерево должно быть сухим, без видимых повреждений, ровным, без темных пятен и конечно, без признаков гниения

На обвязке не должно быть лишних запилов, это может оказать негативное влияние и сильно ослабить строение. Ширина бруса обычно в два раза больше, чем ширина свай.

Можно сделать комбинированный ростверк из бруса и профильной трубы. Установку винтовых свай и проведение обвязки можно сделать своими руками, но конечно лучше работу доверить профессионалам, ведь от качества материалов и правильного монтажа зависит долговечность вашего строения.

Под брус предварительно укладывают рубероид. Затем уровнем проверяют горизонтальность свай и если все идеально ровно, то можно укладывать обвязку.

Обвязка винтовых свай швеллером

Увеличить жесткости и надежность винтового фундамента поможет обвязка винтовых свай швеллером. При строительстве может понадобиться спецтехника, для которой нужно много места и подъездные пути, что не всегда удобно

Отдельное внимание необходимо уделить крепежам. Использовать только сварку не рекомендуется

Желательно добавить болтовые соединения или заклепки. Дополнительно нужно обработать металл антикоррозийным покрытием.

Фото 3 — Обвязка винтовых свай швеллером
