Обвязка твердотопливного и газового котла

2 Основные виды котлов

Условно котлы по загрузке делятся на ручные и автоматические. При этом автономное оборудование с учетом применяемого топлива может быть:

• электрическое;
• твердотопливное;
• жидкотопливное;
• газовое.

К отопительным приборам ручной загрузки относятся твердотопливные котлы. В этом случае в качестве топлива применяются уголь, торф, дрова. Это оборудование нуждается в участии человека для загрузки горючего. Сохранение требуемой температуры теплового носителя также должно поддерживаться оператором. Котлы изготовлены в напольном варианте и имеют минимум устройств автоматики.

Отопление в рассрочку с Termicus!

Уменьши нагрузку на семейный бюджет! Мы предоставляем рассрочку на систему отопления до 1 года.

Наши специалисты помогут вам подобрать нужную комплектацию, рассчитают оптимальную мощность, сделают проект, укомплектуют материалами. Комплексную заявку можно оплачивать в рассрочку, растянув выплаты на срок до одного года.

Это весьма удобно, и позволяет выполнить работы по отоплению вовремя, не растягивая их по мере поступлния средств.

Комплекс работ по акции:

► Проект (Проконсультируем, подберем, предложим варианты)

► Расчет (Выполним теплотехнические и гидравлические расчеты)

► Поставка (Поставим оборудование, согласно проекта, переподберем по существующему проекту)

► Монтаж (Установим, подключим поставленное оборудование, выполним пуск, настройку, выполним обслуживание)

Напольные газовые котлы с пьезорозжигом

Котлы с пьезорозжигом и напольное оборудование не относятся к мини-котельным: речь идет о нагревательных приборах, нуждающихся во внешней обвязке.

В ее состав входит:

• Насос. Для подбора производительности помпы используется формула Q=0,86R/Dt (Q — производительность в м3/час, R — тепловая мощность котла или отдельного контура, Dt — разница температур между подачей и обраткой). Чтобы система конвекционного отопления с газовыми котлами работала нормально, разница температур должна равняться 20 градусам (+75-80 градусов на подающем, и +55-60 на обратном трубопроводе). Мощность котла в 36 кВт предполагает наличие следующего разумного минимума производительности насоса — 0,86х36/20=1,548 м3/ч.
• Мембранная расширительная емкость.
• Предохранительный клапан.
• Автоматический воздушник.
• Манометр.

При установке после насоса эту дистанцию увеличивают до восьми диаметров. Такое расстояние необходимо для того, чтобы скачки давления, возникающие во время работы насоса, не снижали ресурс мембраны бака. Чтобы не появлялся конденсат, теплообменник часто оснащают дополнительным малым контуром циркуляции. Если обратная труба будет охлаждаться, внутрь нее предусмотрено добавление более горячего теплоносителя (он отбирается из подающей трубы посредством смесительного узла).

Схемы обвязки автоматических котлов

Современные газовые, электрические и жидкотопливные котлы оснащаются автоматикой, контролирующей его работу и поддерживающей в заданных пределах и температуру теплоносителя, и давление в сети. Она сама тушит и воспламеняет горелку, когда это необходимо, не требуя участия человека в процессе. Поэтому такие котлы работают постоянно, с выработкой одинакового количества тепла. А некоторые даже умеют подстраиваться под погодные параметры.

Настенные

Настенные газовые и электрические отопительные котлы имеют компактные размеры и предназначены для встраивания в навесную мебель, поэтому помимо стандартного набора автоматики они оснащены встроенным расширительным баком, циркуляционным насосом и группой безопасности. Поэтому обвязка настенного котла очень проста и не содержит ничего лишнего.

Отсутствие лишнего оборудования позволяет аккуратно вписать настенный котел в интерьер кухниИсточник 3dkonut.com

У котлов с одним (отопительным) контуром три выходных патрубка: для подачи, обратки и подключения сетевого газа. На подаче перед входом в отопительный прибор устанавливается только отсечной шаровый кран для перекрытия системы в случае необходимости ремонта котла. На обратке устанавливают два крана и фильтр-грязевик между ними на горизонтальном участке трубы.

Двухконтурный.

Обвязка настенного двухконтурного газового котла выполняется также, но у него имеется два дополнительных патрубка на подачу в котел холодной воды из водопровода и вывод из него горячей воды в распределительную сеть ГВС.

Видео описание

В этом видео рассказывается, как своими руками подключить газовый двухконтурный котел:

Напольные

Напольное оборудование устанавливают прямо на пол или на небольшое возвышение, чтобы оно находилось ниже разводки. В противном случае в нем будут образовываться воздушные пробки. Такие котлы обычно не оснащаются встроенной группой безопасности, насосом и расширительным баком, их покупают и монтируют отдельно. Поэтому обвязка напольного котла получается несколько сложнее, чем настенного.

Без этих устройств можно обойтись только при монтаже самотечной гравитационной системы отопления, установив лишь открытый расширительный бак в её верхней точке. При отоплении большого коттеджа такая схема работает плохо, поэтому применяют закрытые схемы с циркуляционным насосом. В случае с однотрубной системой температура теплоносителя на обратке перед входом в котел может быть слишком низкой (меньше 40 градусов), что приводит к образованию конденсата. Избежать его появления помогает перемычка между подачей и обраткой, на которую устанавливают циркуляционный насос или трехходовой клапан.

Схемы с перемычкой – №2 и 3Источник mr-build.ru

При использовании дополнительного насоса под ним на участке перемычки, ведущим к обратке, монтируют датчик температуры, который включает насос при её понижении. Он забирает горячую воду из подающего трубопровода и смешивает её с водой обратки, выравнивая температуру.

Обвязка напольного газового котла по другой схеме выполняется с использованием смесительного трехходового клапана, который врезается в трубу обратки и соединяет её с трубой подачи вертикальной перемычкой.

Клапан оснащен терморегулятором для выставления температуры, при которой он открывается и смешивает водуИсточник i-reshenie66.ru

Как видно из схем, группа безопасности ставится на выходе подачи из котла, а расширительный бак и насос – на обратке перед входом в него.

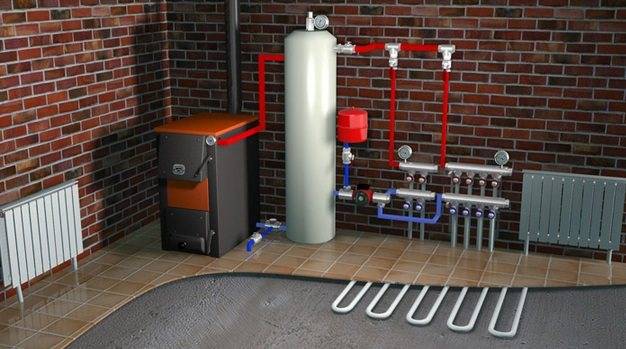

Когда выполняется обвязка котла с теплым полом и радиаторами, требуются дополнительные устройства – коллекторы, распределяющие потоки в разные контуры и собирающие их на обратном пути.

Видео описание

Чтобы понять, как подключить к котлу и радиаторы, и теплый пол, посмотрите видеоролик:

Какую схему выбрать для обвязки котла автономного отопления, зависит от его типа и способа установки. Минимум дополнительного оборудования потребуется установить при обустройстве самотечной системы – только расширительный бак и краны, отсекающие от неё котел. С автоматическими котлами постоянного действия будет немного сложнее: для их стабильной работы потребуется монтаж циркуляционного насоса, группы безопасности и мембранного расширительного бака. А подключить к системе теплый пол или бойлер для горячей воды можно с помощью коллекторов.

Применение дополнительных котлов

В схему обвязки твердотопливного котла можно включить довольно необычный элемент – это электрический котел. Его нельзя назвать обвязкой, это скорее простое дублирующее дополнение. Такие схемы задействуются при отсутствии места под размещение теплоаккумулятора. Электрокотел работает в паре с дровяным агрегатом, автоматически включаясь при фиксации падения температуры в контуре. Преимущества схемы:

• Поддержание стабильной температуры в отоплении;
• Не нужно тратиться на бак – самый простой электрокотел стоит всего несколько тысяч рублей;
• Возможность обогрева при временном отсутствии дров;
• Спокойный ночной сон, так как не нужно выскакивать из теплой постели для заброски следующей порции дров в ненасытную топку.

Есть и недостатки:

Помимо прочего использование резервного электрокотла крайне неэффективно, если в вашем районе случаются частые перебои с электричеством.

• Резервный электрокотел потребляет много электроэнергии, что приводит к удорожанию эксплуатации системы отопления – это не самая выгодная схема;
• Для питания мощного котла потребуется отдельная линия и хорошая электропроводка;
• Особо мощные модели электрокотлов требуют подключения к трехфазной сети.

Поэтому вклад в покупку теплоккумулятора будет более выгодным.

Подключение второго котла к твердотопливному

Одна из особенностей твердотопливных котлов — цикличность работы. В холодный котел загружается топливо, зажигается. Пока оно горит, идет очень активное выделение тепла. После прогорания закладки ждут остывания котла, его чистят, снова загружают топливо и цикл повторяется. Так работают котлы на дровах и угле. В некоторых из них есть возможность «догружать» топливо в процессе горения. Но сам цикл от этого не меняется — наступает период, когда необходимо дождаться остывания котла — для чистки и удаления шлака, золы и т.д.

Исключение из этого правила — котлы на пеллетах. Они также относятся к твердотопливным, но работать могут месяцами непрерывно. Главное — высокое качество гранул с низкой зольностью, их достаточное количество и налаженная подача. Чистить такие котлы необходимо не чаще одного раза в месяц, так что «технологические» остановки очень редки.

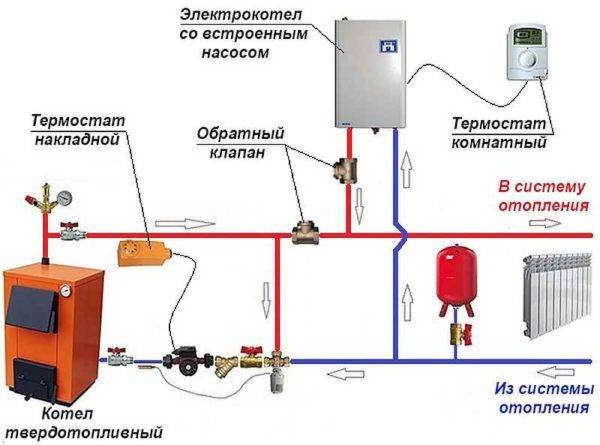

Последовательная схема включения двух котлов: ТТ и электро

Цикличность работы котлов на дровах и угле доставляет довольно много неудобств, одно из которых — остывание дома после затухания котла. В холодный период это действительно проблема. Решается она установкой комбинированного или второго котла, на другом виде топлива.

Комбинированные — это котлы, которые могут работать на нескольких видах топлива. Чаще всего к ТТ добавляют электрические нагреватели. Они включаются автоматически после того, как погаснет топливо. Работает электрическая часть обычно непродолжительное время, в период действия «ночных» тарифов, так что затраты возрастают не слишком, а комфортность повышается заметно. Минус такого решения — высокая стоимость таких агрегатов. Дешевле купить и установить два котла — твердотопливный и электрический, — чем приобрести один смешанный.

Параллельно или последовательно?

Если котлов два, то к системе их можно подключить один за другим — последовательно или параллельно. Оба варианта имеют достоинства и недостатки.

При последовательном подключении, схема обвязки твердотопливного котла проще, автоматики необходимо минимальное количество. Недостаток такого способа — второй котел остается в системе, нет возможности его отсечь. То есть, часть энергии расходуется «на обогрев» неработающего котла. Причем он имеет дымовую трубу, так что часть тепла просто «греет улицу», так как выводится через дымоход.

Параллельная — оборудования больше, но можно сделать так, чтобы «не греть улицу»

Эта схема хороша в том случае, если ТТ котел является основным, а электрический (или газовый) работает непродолжительный период времени — для поддержания температуры. «Пустые» затраты энергии есть, но они некритичны, так как масса этих котлов небольшая. Если же, наоборот, основной — газовый или электрический, а «резервный» — твердотопливный, расходы на обогрев неработающего котла будут ощутимы.

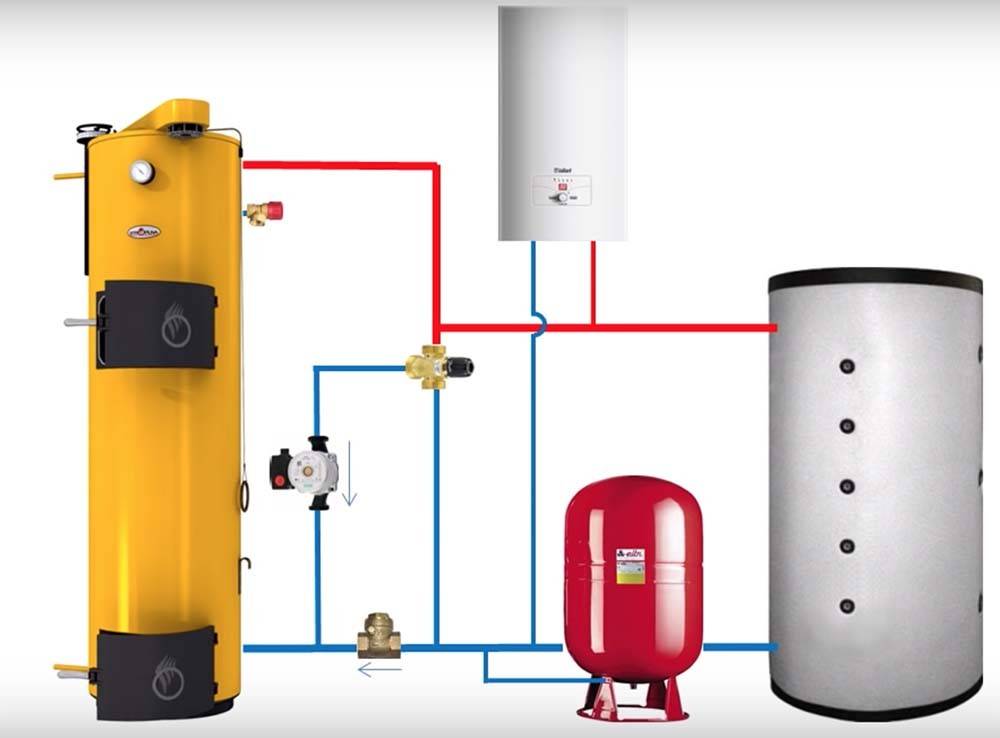

Подключение двух котлов через тепловой аккумулятор

При параллельном подключении электрокотла к твердотопливному, схема более сложная. Необходима автоматика, которая отслеживает понижение температуры в системе, краны с электроприводом, отсекающие остывающий котел по команде датчиков. А все это повышает стоимость, да еще обвязка твердотопливного котла становится более сложной.

Открытая схема отопления

Схема отопления частного дома с твердотопливным котлом и открытым расширительным баком считается самой подходящей для таких обогревателей. Дело в том, что даже при резком скачке температуры и давления такая система останется работоспособной.

Если правильно сделать работу, система отопления будет работать долго и надежно

Отсутствие электрического оборудования позволяет использовать такую схему вдали от цивилизованных районов. Кроме того, если сравнивать с газовой, то твердотопливная система отопления намного дешевле. У схемы естественной циркуляции есть и ряд недостатков:

1. Появление коррозии в трубопроводах, так как система открыта для свободного доступа кислорода.
2. Быстрое испарение теплоносителя из расширительного бака.
3. Большая разница между температурой теплоносителя в разных частях контура.

Чтобы кислород не поступал в систему, а вода не так быстро испарялась, в расширительный бак владельцы добавляют масло, которое образует защитную пленку. При монтаже дровяной котельной следует выполнить ряд условий.

Как подключить котел отопления:

Особенности покупки и установки электрокотлов

При монтаже электрического отопительного оборудования следует учитывать ряд нюансов:

1. Чтобы выполнить правильное подключение электрокотла к электричеству и отопительной системе, необходимо прибегнуть к услугам сотрудников организаций, занимающихся таким видом работ на профессиональной основе.
2. Сам прибор следует покупать в специализированных торговых предприятиях, где к нему прилагаются соответствующие документы. Оборудование должно иметь заводскую упаковку, которую желательно вскрывать в присутствии специалиста из сервисной службы. Вместе с ним котел осматривают, чтобы убедиться в отсутствии на поверхности механических повреждений и прочих дефектов.
3. Перед установкой электрокотла с патрубков нужно снять заглушки и удостовериться, что в них и коммуникациях отсутствует грязь. При такой схеме подключения электрокотла используют уплотнительные материалы и прокладки.
4. Выбирая место для монтажа теплового электрокотла, желательно отдать предпочтение нежилому помещению. Оптимальным вариантом является кухня (см фото). Прибор следует расположить так, чтобы им было удобно не только пользоваться, но и осуществлять его техническое обслуживание. В соответствии с нормами, промежуток между боковыми сторонами котла и стенами должен составлять 5 сантиметров. Свободное пространство перед прибором не может быть менее 70 сантиметров, над ним – не меньше 80 сантиметров, а под котлом – минимум 50 сантиметров.
5. Устанавливать отопительное оборудование необходимо на стене, сделанной из негорючего материала. Для монтажа устройства используют специальный крепежный элемент — монтажную планку. Обычно она входит в базовую комплектацию электрического котла. На стене планку закрепляют при помощи 4 дюбелей.

Полипропиленовые трубы в системах отопления

Фитинги и трубы из полипропилена (PPR) популярны благодаря своей дешевизне и простоте монтажа. Они не подвержены коррозии, имеют гладкие внутренние стенки и служат не меньше объявленных изготовителем 50ти лет.

Существует несколько видов этих трубных изделий, которые различаются техническими характеристиками и предназначением.

В сооружении систем отопления, а также в устройстве близких к ним по эксплуатационным параметрам контуров ГВС применяют:

• Трубы с маркировкой PN 25. Изделия с армированием, выполненным алюминиевой фольгой. Применяются в системах с номинальным давлением до 2,5 мПа. Предел рабочих температур +95º С.
• Трубы с маркировкой PN 20. Усиленный вариант, используемый в ветках ГВС двухконтурных котлов отопления. Отработают заявленный изготовителем срок, если температура теплоносителя не будет выше +80º С, а давление до 2 мПа.
• Трубы с маркировкой PN 10. Тонкостенные полимерные изделия. Используются, если котел поставляет теплоноситель в систему водяного теплого пола. Рабочая температура не выше +45º С, номинальное давление до 1 мПа.

Полимерные трубы подходят для всех известных способов прокладки: открытых и скрытых. Но у этого материала большой коэффициент теплового расширения. При нагреве такие изделия начинают слегка увеличиваться в длину. Этот эффект называется тепловым линейным расширением, его необходимо учитывать при сооружении трубопроводов.

Обвязывать котел следует трубами из полипропилена, которые в маркировке имеют класс эксплуатации 5, рабочее давление в 4–6 атмосфер и номинальное давление PN от 25 и выше

Чтобы не допустить разрушения полипропиленовых трубопроводов отопления можно установить компенсационные петли. Но проще взять многослойные трубы, армирование в которых специально предназначено для компенсации этого растяжения. Слой фольги внутри полипропиленовых труб PN 25 уменьшает их тепловое удлинение в два раза, а стекловолокна во все пять раз.

Порядок подключения котла

Подключение котла

Классическая схема подключения агрегата советует придерживаться двух главных показателей, которые смогут обеспечить в будущем надежное функционирование системы в целом и отопительной установки в частности.

Подключение устройства осуществляется по схеме. В документе указано, как правильно подключить изделие и какой вид топлива будет самым оптимальным. Схематическое изображение подключения прилагается к каждому изделию.

Элементы безопасности агрегата

Самое главное – это установить прямо на выходе подающего патрубка  группу безопасности. В дальнейшем, задача данной группы заключается в автоматическом сбросе давления в случае увеличения этого показателя сверх нормы.  Регулирует данный вопрос предохранительный клапан, а также автоматический воздуховодчик и манометр.  На отрезке воздуховода  между группой безопасности и котлом, может быть установлена любая запорная арматура.

Порядок работы схемы

Работа оборудования построена на основании стандартного алгоритма:

• на начальной стадии дрова должны разгореться;
• вода начинает передвигаться по малому кругу;
• при достижении показателя в 50-55 градусов, термоголовка осуществляет нажим на специальный клапан;
• клапан открывается и постепенно холодная вода проникает в котел, смешиваясь с горячей.
• по мере перемешивания температура достигает критического уровня, после чего клапан открывается полностью, смешивая поступившую воду с горячей.

Такой порядок работы самый простой и ее монтаж вполне можно выполнить собственными руками.

Разводка, выполненная медными трудами

Еще один значимый момент – это место размещения циркулярного насоса. Лучше всего следует разместить именно там, где он указан на схеме – на обратке, перед котлом, работающим на деревянном топливе. В целом, насос можно разместить и на подаче, но, при появлении пара вероятность возможного взрыва от скопления пара может существенно возрасти.

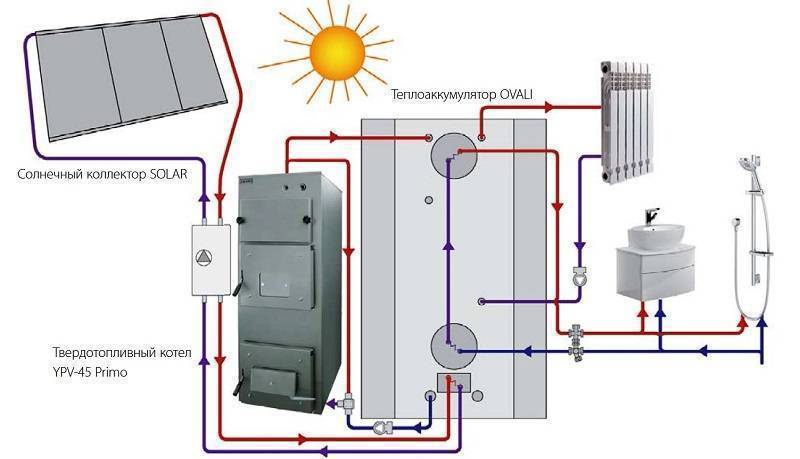

Что такое теплоаккумулятор

Но при эксплуатации агрегата на твердом топливе придется столкнуться с проблемой неоднородности получения тепловой энергии. Пока котел работает — дома тепло или даже жарко. Закончилось топливо – в доме становится холодно. Половина полученного тепла уходит в атмосферу, да и подкладывать дрова приходится часто. Поэтому задумались о том, чтобы сохранять избыточное тепло, а потом потихоньку отдавать его в систему отопления.

Эту проблему и решают, когда начинают эксплуатировать твердотопливный котел с теплоаккумулятором.

В странах Европы запрещено применение агрегатов тепловой энергии без буферной емкости, чтобы не было выбросов угарного газа в атмосферу.

Теплоаккумулятор — это емкость, чаще всего круглая цилиндрическая, наполненная водой, в зависимости от предназначения бывает разных модификаций.

В производственный вариант входят:

• основной корпус, который изготавливается из различных сплавов стали или из нержавейки;
• слой изоляции из базальтовой или минеральной ваты или пенополиуретана толщиной не менее 50 мм;
• наружная обшивка изготавливается или из окрашенного тонкого листового металла, или из чехла из полимерного материала;
• в основную емкость врезают патрубки для подвода и отвода теплоносителя;
• в более дорогих моделях внутри устанавливают змеевик для подогрева воды;
• термометр и манометр служат для контроля за температурой и давлением.

Иногда в тепловой аккумулятор встраивают блок электрических тенов с датчиками и подсоединяют солнечные батареи — это создает дополнительный комфорт при его использовании.

Цены на эти варианты высокие, поэтому народные умельцы чаще всего изготавливают буферные емкости своими руками.

Для чего нужен

Спектр применения аккумулятора тепловой энергии очень широк и определяется согласно модификации и применяемого вместе с ним оборудования.

Самое главное его предназначение:

• накопить как можно больше тепла, а потом, когда закончится топливо в основном теплогенераторе, отдать его в систему отопления;
• предотвращать резкие перепады температуры в системе, тем самым не допускать появления конденсата в котле.

Более современные и дорогие позволяют создать больший комфорт и больше возможностей:

• горячее водоснабжение в доме;
• использовать его вместо электрокотла, если установить в него электрические нагреватели.

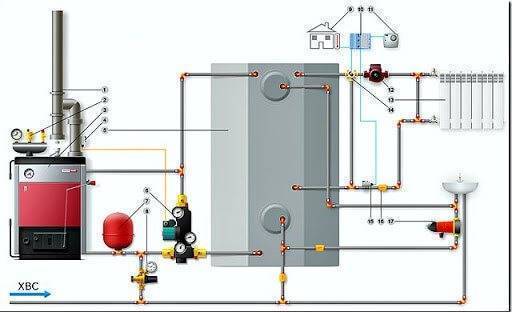

Принцип работы

Перед первым использованием рекомендуется изучить схему работы котла и емкости.

Система работает так:

1. Затопили котел.
2. Нагретая вода попадает в теплогенератор, как бы заряжает его.
3. Циркуляционный насос, установленный за емкостью, по трубопроводу, вмонтированному в верхнюю ее часть, доставляет теплоноситель к трубам отопления.
4. Возвращаясь, остывшая вода поступает в нижнюю часть теплогенератора.
5. Затем она поступает в котел.
6. Закончилось топливо — потух котел.
7. В работу вступает теплогенератор: при помощи циркуляционного насоса из верхней горячей зоны постепенно разносит сохраненное тепло по трубам и радиаторам.

Второй насос снабжают комнатным датчиком температуры, который при необходимости может отключить его, если температура превысит установленную для него температуру. Тогда котел будет нагревать только теплоаккумулятор. При понижении температуры воздуха в комнатах, включается насос, и вода снова будет нагревать батареи.

Применение аккумулятора тепловой энергии позволяет хозяину домовладения удовлетворить все его запросы.

Недостатки

У связки теплового нагревателя с тепловым накопителем недостатки, конечно, есть, но со временем покупатель поймет, что вложенные средства были потрачены не зря.

Базовые принципы подключения твердотопливного агрегата

Рассматривая, как правильно подключить твердотопливный котел, необходимо обратить внимание на базовые элементы обвязки, обеспечивающие безопасность функционирования теплогенератора. Речь идет о группе безопасности и смесительном узле. Группа безопасности, в состав который входит манометр, а также предохранительный клапан и воздухоотводчик, смонтированные на одном коллекторе, устанавливается непосредственно на выходном патрубке котельного агрегата

Манометр помогает следить за давлением в системе, воздухоотводчик служит для удаления воздушных пробок, а предохранительный клапан сбрасывает излишки пароводяной смеси, когда давление превышает заданные параметры

Группа безопасности, в состав который входит манометр, а также предохранительный клапан и воздухоотводчик, смонтированные на одном коллекторе, устанавливается непосредственно на выходном патрубке котельного агрегата. Манометр помогает следить за давлением в системе, воздухоотводчик служит для удаления воздушных пробок, а предохранительный клапан сбрасывает излишки пароводяной смеси, когда давление превышает заданные параметры.

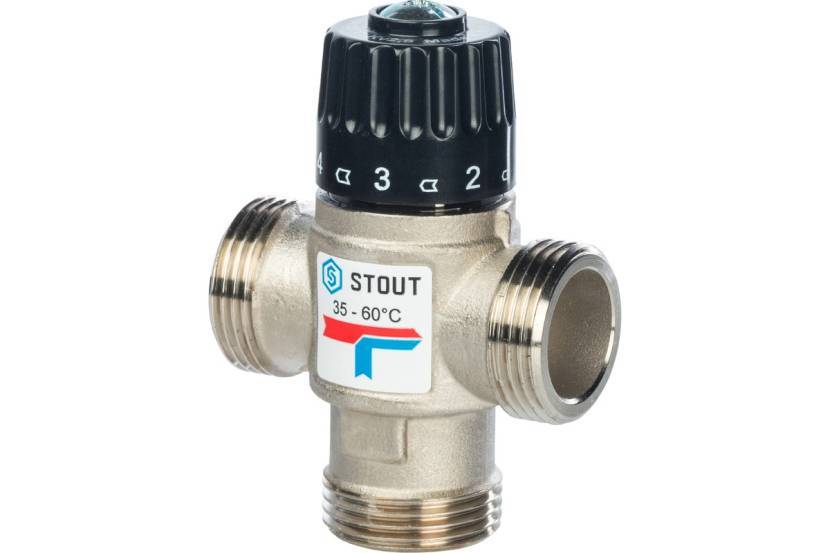

Смесительный узел на основе трехходового клапана с термоголовкой устанавливается совместно с байпасом (перемычкой), соединяющим трубу подачи и обратки, за счет чего формируется малый циркуляционный контур.

Работает система, предохраняющая котел от конденсата и температурного шока, по следующей схеме:

1. Пока топливо разгорается, клапан перекрывает поток остывшего теплоносителя из большого контура системы отопления. В результате циркуляционный насос гоняет по малому кругу ограниченный объем теплоносителя.
2. На трубе обратки установлен датчик, соединенный с термоголовкой трехходового клапана. Когда теплоноситель в обратном трубопроводе нагревается до 50-55 градусов, термоголовка срабатывает и нажимает на шток клапана.
3. Клапан плавно приоткрывается и остывший теплоноситель начинает понемногу поступать в рубашку котла, смешиваясь с нагретым из байпаса.
4. Когда все радиаторы прогреваются и температура обратки повышается до безопасных для котла значений, трехходовой клапан перекрывает байпас, полностью открывая проход потоку теплоносителя по обратному трубопроводу.

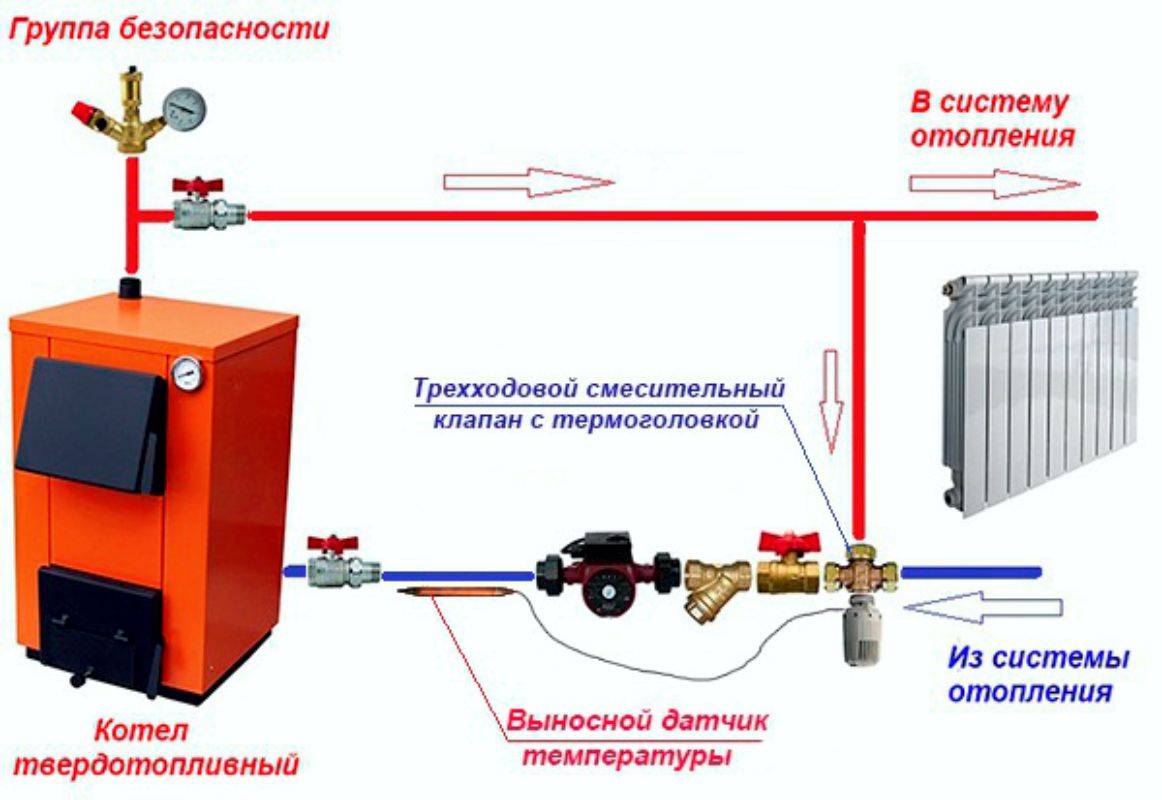

Базовая схема подключения твердотопливного котла к отопительной системе максимально проста и надежна, монтаж обвязки можно выполнить самостоятельно.

Важно знать, как подключить твердотопливный котел с использованием полимерных труб, чтобы избежать распространенных проблем:

• Полимерные трубы небезопасно использовать для обвязки котла – они могут не выдержать аварийного повышения температуры и давления. Поэтому обвязку рекомендуется выполнить сталью или медью, а полимерные трубы подсоединять уже к коллектору, распределяющему теплоноситель по отопительным контурам. В крайнем случае, металлическую трубу монтируют только между подающим патрубком котла и группой безопасности.
• Использование толстостенной полипропиленовой трубы для обратного трубопровода на участке между трехходовым клапаном и патрубком котла приводит к тому, что накладной температурный датчик реагирует на нагрев теплоносителя с заметным запозданием. Лучше установить металлическую трубу.

Насос для системы отопления с принудительной подачей теплоносителя устанавливается на трубу обратки между трехходовым клапаном и котлом. Такое расположение позволяет ему обеспечить циркуляцию воды или антифриза по малому кругу. Ставить циркуляционный насос на трубу подачи нельзя, поскольку устройство не рассчитано на работу с пароводяной смесью, которая образуется при перегреве теплоносителя. Остановка насоса ускорит или спровоцирует взрыв отопительного котла, поскольку в него перестанет поступать остывший теплоноситель.

Как удешевить обвязку

Базовая схема подключения твердотопливного котла предусматривает использование трехходового смесительного клапана, оснащенного термоголовкой и накладным датчиком. Это оборудование достаточно дорого стоит, и его можно заменить более дешевым вариантом – трехходовым клапаном с вмонтированным термостатическим элементом. Такое устройство отличается фиксированной настройкой – клапан срабатывает, когда температур среды достигает 55 или 60 градусов (в зависимости от модели).

Установка клапана, поддерживающего фиксированную температуру, снижает финансовые затраты на монтаж защиты твердотопливного агрегата от конденсата и термических перепадов. Теряется возможность гибко управлять температурой теплоносителя, отклонения от заданного значения могут достигать 1-2 градусов, но это не является критичным.

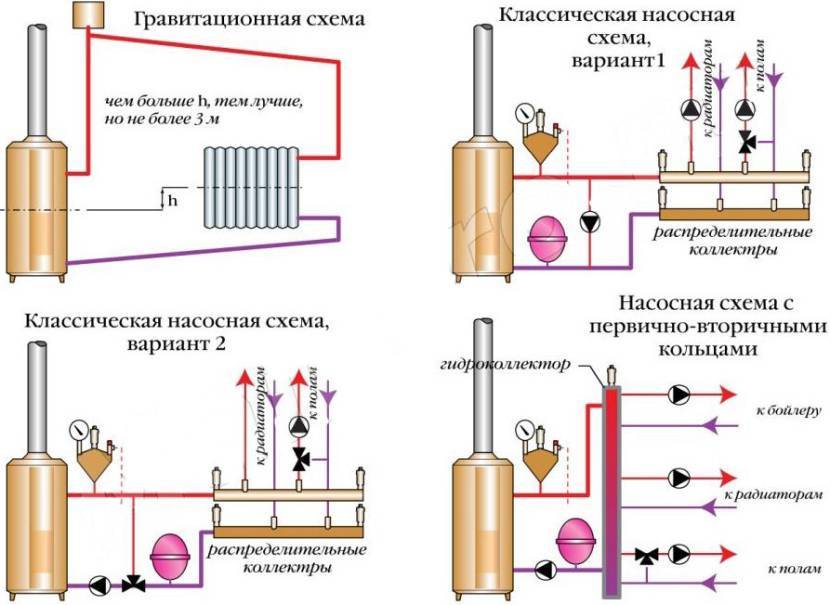

Виды систем водяного отопления

По способу циркуляции теплоносителя системы водяного отопления делятся на 2 типа:

1. Схема с естественной (гравитационной) циркуляцией, открытая система;
2. Схема с принудительной циркуляцией, система закрытого типа.

В системе с естественной циркуляцией движение воды осуществляется за счет разницы плотностей теплоносителя. Нагретая вода несколько расширяется, приобретает меньшую плотность и вес, поднимается по системе вверх. Ее место занимает холодный теплоноситель, который, в свою очередь, также нагревается и продолжает движение.

Системы данного типа сообщаются с атмосферой через расширительный бак открытого типа. Бак служит естественным воздухоотводчиком, принимает в себя излишки воды при нагреве. Расширитель часто оборудуют трубой перелива для сброса воды при быстром расширении.

Гравитационная система применима только к напольным котлам, так как настенные имеют относительно малый диаметр подключения и небольшой теплообменник. Эти факторы не позволят реализовать принцип естественного циркулирования.

Котел устанавливается в нижней точке системы, от него поднимается вертикальный стояк высотой не менее 2,5 метров. На верхней точке устанавливается расширительный бак, труба переходит в горизонтальное направление с уклоном не менее 3 – 5 мм на погонный метр, расходится к приборам отопления.

Кроме расширительного бака никакого оборудования в этой схеме монтировать не требуется. Система выполняется из стальных труб диаметром 40 – 50 мм. Применение полимерных (пластиковых) трубопроводов не рекомендуется из-за высокого значения температуры в зоне котла и низкой теплопроводности стенок. Стальные трубы сами по себе выступают поверхностью нагрева.

В качестве приборов отопления используются чаще всего чугунные радиаторы, имеющие большое проходное сечение. Алюминиевые и биметаллические радиаторы имеют малое проходное сечение – это препятствует движению теплоносителя.

Система закрытого типа – наиболее популярная схема реализации отопления. Теплоноситель в такой системе движется принудительно, нагнетается циркуляционным насосом. Рабочее давление в закрытой схеме составляет 1,5 – 2,0 кгс/см2, предельное (давление срабатывания предохранительного клапана) – 3,0 кгс/см2.

Для монтажа систем применяются различные виды материалов. Трубы в этом случае имеют меньший диаметр по сравнению с естественной циркуляцией, доступна прокладка скрытым способом. Диапазон размеров трубопроводов колеблется от 15 до 25 мм (внутренний условный диаметр).

Закрытая схема универсальна для любых видов котлов – настенных и напольных. Обвязка котла в этом случае имеет набор обязательных элементов:

1. Расширительный бак мембранного типа (экспанзомат);
2. Циркуляционный насос;
3. Группа безопасности котла.

Для обеспечения более качественной работы устанавливают дополнительное оборудование – гидравлический разделитель (гидрострелка), теплоаккумулятор.

Расширительный бак предназначен для компенсации давления в системе. При расширении пластичная мембрана растягивается, излишки теплоносителя заполняют водную камеру сосуда. При остывании мембрана вытесняет воду обратно под давлением воздушной камеры экспанзомата (1,0 – 2,0 кгс/см2).

В состав группы безопасности входят следующие устройства:

1. Корпус;
2. Термоманометр;
3. Предохранительный сбросной клапан;
4. Ручной или автоматический воздухоотводчик.

Настенные модели обычно имеют полный набор встроенного оборудования – насос, экспанзомат и группу безопасности. Напольные модели зачастую производятся без дополнительного оборудования, его необходимо приобрести и установить отдельно.

Системы с естественной (гравитационной) циркуляцией модернизируются установкой насоса малой мощности. Это значительно улучшает показатели работы, выравнивает температуру сети, не требует монтажа другого оборудования.

Схема подключения твердотопливного котла

Схема подключения твердотопливного котла очень проста в понимании и гораздо проще, чем в газовом варианте.

Для подключения системы нам понадобятся элементы:

• твердотопливный котёл;
• буферная ёмкость;
• бойлер косвенного нагрева;
• трубы и клапаны.

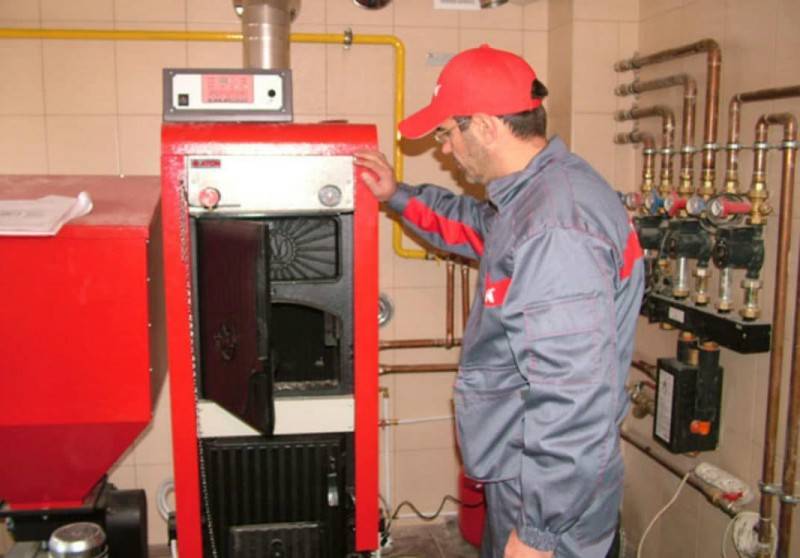

Твердотопливный котёл является инициатором всей в схеме отопления системы, но не он один выполняет главную функцию — распределение тепла. Отвечает за нагрев, за грамотное распределение отвечают остальные элементы системы коммуникаций. Подберите котёл той мощности, чтобы вы могли полностью обогреть помещение.

Буферная ёмкость используется для грамотного распределения воды одинаковой температуры по трубам. В системе вода подаётся различными режимами, тем самым поступая в буферную ёмкость. В ней температура воды всегда одинаковая, а в трубах — разная. Вы полностью сможете избежать перебоев в температуре воды.

В закрытых системах отопления буферная емкость выполняет роль защиты. Подвод от котла выполняется самотечным типом. Когда останавливается насос, а котел при этом горит, то избыток тепла поступает в буферную емкость.

Бойлер косвенного нагрева подключается через распределительный коллектор. Подключения напрямую не предусмотрено. Не является обязательным элементом, но его наличие приносит свои плоды.

Трубы и клапаны — связующее звено в этой цепочке

Важно понять, как правильно работают клапаны и как они регулируют и распределяют потоки воды в системе. Материал труб можно выбирать любой. Единственное, первые несколько метров на выходе из котла должны быть металлическими — в целях безопасности

Температура подачи воды в начале довольно высокая, а это может навредить как оборудованию, так и всей системе

Единственное, первые несколько метров на выходе из котла должны быть металлическими — в целях безопасности. Температура подачи воды в начале довольно высокая, а это может навредить как оборудованию, так и всей системе.

Специфика обвязки полипропиленом

Весомым плюсом полипропиленовых трубопроводов признают возможность создать контур любой сложности, что в принципе не очень интересует тех, кем обвязка котла отопления своими руками осуществляется впервые. Чем проще схема будущей системы, тем легче будет воплотить задумку. Да и производительность отопления обратно пропорционально степени сложности: чем проще, тем эффективней. Для выполнения соединений домашний мастер может пользоваться, как технологией сварки, так и подобранными строго по размеру труб фитингами. Правда, при малейших «подвижках» в местах установки фитингов, система может начать слегка протекать.

С помощью полипропиленовых труб можно создавать контуры отопления любой сложности, однако следует помнить, что сложность затрудняет монтаж и сокращает КПД системы отопления

Желательно, чтобы у создаваемой системы отопления было наименьшее количество соединений. Если есть возможность сделать плавный переход, ею нужно воспользоваться.

Полипропиленовый трубопровод без проблем будет работать 40 лет, гарантированных производителем, прекрасно выдержит давление, значения которого превышают 25 бар. Без нанесения вреда структуре материала по трубам может циркулировать теплоноситель с температурой 95º. Однако есть ограничение, учесть которое необходимо, если осуществляется обвязка газового котла.

Подключение газа к котлу обязательно должно быть жестким, строительные требования диктуют применение металлических элементов для соединения и использование паронитовой прокладки

У подводки газа к котлу должно быть жесткое соединение. Строительными требованиями рекомендована металлическая труба и состыковка с генератором тепла через металлический сгон или «американку». Использовать можно только прокладку из паронита. Резиновые материалы, фум-ленты, пакля запрещены. Паронит, полученный путем вулканизации смеси асбестовых волокон, минеральных наполнителей и каучука, отлично держит форму, обеспечивает герметичность и не горит. Другие прокладочные материалы склонны к возгоранию, а зажатая между элементами резина может сократить размер газового прохода. При уменьшении диаметра прохода будет сокращена подача газа, и котел не будет поставлять требующееся количество тепла.
