Методы и оборудование обвязки радиаторов отопления

Обвязка радиаторов в однотрубной системе отопления

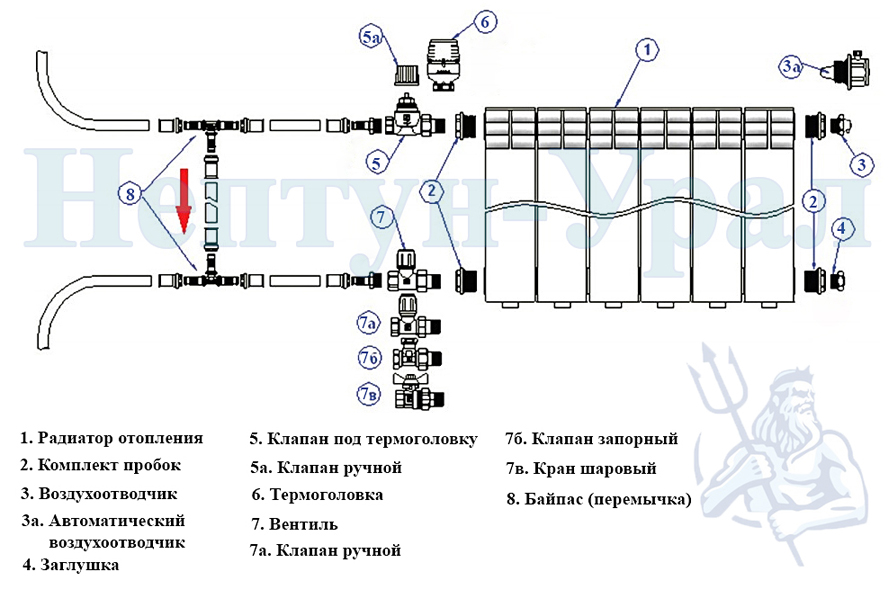

Обвязка радиатора в однотрубной системе отопления (схема с байпасом)

Однотрубная схема построения больше всего распространена в многоэтажных жилых домах 70 – 90-х годов постройки, часто применяется и в частном секторе – при небольшом количестве радиаторов на одной ветке. Подключение отопительных приборов в этой схеме производится последовательно, чаще всего по боковой схеме (при вертикальной прокладке стояков).

Оптимальной схемой обвязки радиатора в однотрубной системе считается подключение батареи с байпасом (перемычкой). Она выполняется между подающей и обратной подводкой, обычно имеет диаметр на 1 типоразмер меньше, чем трубопроводы подключения. Перемычка может оснащаться регулирующей арматурой – но в многоэтажных домах это обычно запрещается.

Наличие байпаса улучшает общую работу системы – происходит выравнивание температуры на отопительных приборах, подключенных к одной ветке

Кроме того, байпас дает возможность отключения батареи – это особенно важно в системах централизованного отопления – ведь отключить устройство (если жарко, для ремонта или прочистки) здесь без привлечения специалистов управляющей компании практически невозможно, тем более такие операции не производятся в отопительном сезоне

Кроме реализации общих схем обвязки (диагональной, боковой, нижней и верхней) в однотрубных системах для подключения батарей могут использоваться узлы, выполненные именно для однотрубной схемы.

Обвязка радиаторов

Схемы обвязки котлов.

Для установления отопительной системы нужно выбрать подходящий тип радиатора. Радиаторы отличаются материалом оборудования, крепежом, разным подключением труб. На сегодняшний день существуют следующие варианты:

• сплошные и тонкие стальные панельные батареи, подключение к которым может быть либо нижним, либо боковым;
• секционные алюминиевые облегченные, они могут быть и биметаллическими. Данные батареи подключаются несколькими или одной секциями боковой системы соединения, при этом идеально подходят полипропиленовые трубы.

Для квартир с центральным отоплением все чаще применяются биметаллические радиаторы вместо громоздких и тяжелых чугунных батарей. Но в большей степени эта замена связана с тем, что в систему отопления часто добавляют щелочь, которая повреждает чугун. Для частного строительства очень хорошо подходят стальные и алюминиевые радиаторы, для обычных квартир лучше выбирать алюминиевые.

Схема отопления

Котел отопления является главным звеном в системе отопления, вся схема обвязки ориентирована на него. Для котлов разного типа разной будет и обвязка, так, например, напольные котлы не рекомендуется устанавливать на уровне самых верхних элементов системы отопления, они для этого слабо приспособлены и будут работать неэффективно, вплоть до того, что могут совсем перестать работать.

В распространенном случае, когда напольные котлы не имеют возможности выводить скопившийся вверху воздух, в системе может возникнуть пробка, препятствующая естественной циркуляции теплоносителя. Котлы, не имеющие собственной встроенной системы отвода воздуха, должны дополнительно оборудоваться вертикально расположенными трубами воздухоотвода.

Патрубки в нижней части нагревательного агрегата свидетельствуют о том, что в нем есть встроенные воздухоотводчики отопления. Часто такая система имеется в настенных котлах. это следует иметь в виду и не создавать дополнительные элементы в обвязке, которые могут оказаться лишними.

В продаже есть котлы, в комплектацию которых не входят насос, расширительный бак и некоторая автоматика для работы. Такой состав рассчитан на использование котлов в системах с естественной циркуляцией.

Все эти комплектующие могут приобретаться отдельно.

Схема системы отопления

Циркуляционный насос эффективнее ставить в систему отопления перед котлом, в то время как группу безопасности можно ставить в любом месте, где между ней и котлом не было бы запорных механизмов.

Для систем с естественной циркуляцией нужно меньше полипропиленовых труб, поскольку вышеперечисленных элементов в ней не требуются — они предназначены для систем с принудительного типа циркуляцией.

Следующий шаг — опрессовка отопления. необходимая для проверки качественности сборки системы.

Пример того, как осуществляется обвязка радиаторов полипропиленовыми трубами и проверка ее качественности, можно увидеть в следующем видеосюжете.

Как вам статья?

Мне нравитсяНе нравится

Схемы обвязки радиаторов с боковыми резьбами

Для обвязки батарей с боковыми резьбами обычно используются следующие схемы:

1. Диагональная;
2. Боковая односторонняя;
3. Нижняя классическая (разносторонняя);
4. Верхняя разносторонняя.

Указанные схемы имеют различную эффективность в реализации теплового потенциала радиатора. Наиболее эффективной считается диагональная обвязка – она способна реализовать до 100% КПД отопительного прибора.

Диагональное подключение радиатора

Подключение прямой подводки здесь производится к одному из верхних резьбовых отверстий, обратной подводки – к нижнему резьбовому отверстию, расположенному на противоположной стороне батареи.

Боковая обвязка радиаторов реализует в среднем 95 – 97% потенциала батареи, причем чем больше число секций – тем ниже эффективность схемы.

Боковое подключение радиатора

Подключение подающей подводки здесь производится в верхнее отверстие, обратная подводка присоединяется к нижнему отверстию (на той же стороне радиатора).

Описанные диагональная и боковая схемы обвязки считаются классическими, но существуют и их обратные модификации – когда подача подключается к нижнему резьбовому отверстию, а обратка выходит из верхнего.  Такие схемы обычно реализуются либо из дизайнерских соображений, либо при определенном построении системы – а именно в том случае, когда стояки расположены вертикально и движение теплоносителя происходит снизу вверх. Следует отметить, что обратные схемы менее эффективны и реализуют всего около 70 – 80% возможностей отопительного прибора – это обусловлено внутренней гидравлической конфигурацией секций.

Нижнее разностороннее подключение радиатора

Нижняя схема подключения имеет среднюю эффективность в диапазоне от 85 до 90% — подводки здесь подключаются к нижним противоположным отверстиям. Верхняя обвязка схожа по устройству с нижней – в этой схеме трубопроводы присоединяются к противоположным верхним резьбам, реализация КПД здесь составляет 80 – 85%.

Нижняя классическая и верхняя схемы имеют свои особенности. При нижнем подключении в верхней части устройства может скапливаться воздух – поэтому обязательно следует установить воздухоотводчик, при верхней обвязке в нижней части секции возможно накопление отложений, снижающих эффективность работы устройства.

Кроме указанных схем радиаторы с боковыми резьбами имеют еще один способ обвязки – с помощью специальных узлов, оснащенных удлиняющими зондами или без них.

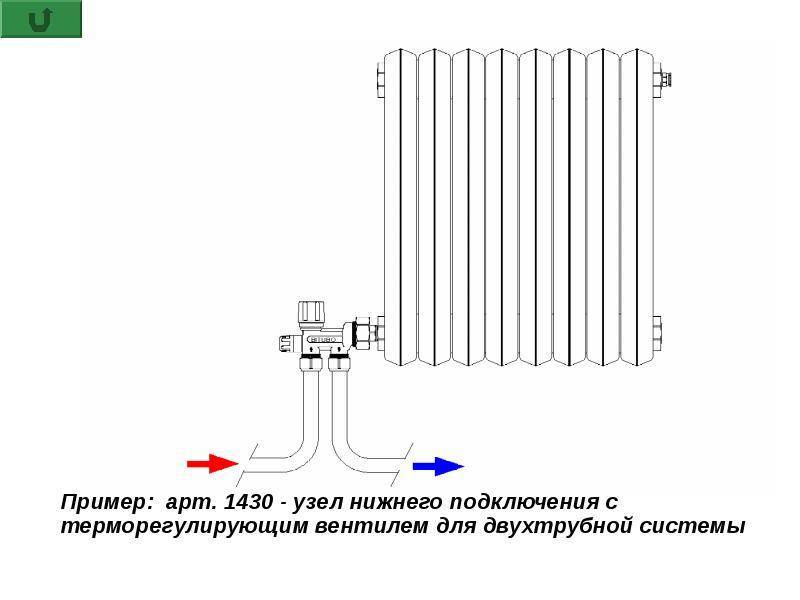

Боковое подключение радиатора с помощью узла

Обычно они подключаются в нижнее отверстие батареи, зонд выполнен по схеме «труба в трубе» — одна трубка предназначена для прямого теплоносителя, вторая – для обратного. Судить об эффективности такого способа подключения сложно – потоки теплоносителя расположены очень близко и возможно их перемешивание.

Подключение батарей отопления в частном доме

Основной функцией любой отопительной системы является прогрев помещения. Каждый элемент такой системы, начиная от котла и заканчивая батареями в самой дальней комнате, должен подключаться и располагаться таким образом, чтобы уровень их теплоотдачи был приближен к максимуму. В системе присоединения радиаторов необходимо учитывать такие особенности каждого помещения, как расположение труб, их протяженность, а также общее количество нагревательных приборов.

Фото 1 Примеры подключения радиаторов

Как правильно выбрать место

Отопление в доме работает одновременно в двух направлениях:

• Прогрев помещения,
• Препятствование движению холодного воздуха.

Именно поэтому подключение радиаторов отопления в частном доме является достаточно сложным процессом, от правильности проведения которого будет зависеть комфорт в помещении.

Чаще всего батареи располагают под подоконником, для этого необходимо выдержать определенное расстояние:

• Между стеной и батареей – от трех до пяти сантиметров.
• Между полом и радиатором – не менее 10 сантиметров.

Кроме того, батарею не следует располагать полностью под подоконником – если он слишком широкий, нагревательный прибор следует выдвинуть вперед, используя для этого специальные крепления.

В случае, если жар очень сильный, рекомендуется поставить экран, распределяющий теплый воздух.

В коттеджах или домах наиболее часто батареи размещаются в двух вариантах – это однотрубный и двухтрубный метод подключения. Стоит рассмотреть каждый из них подробнее, чтобы подобрать для себя самый оптимальный.

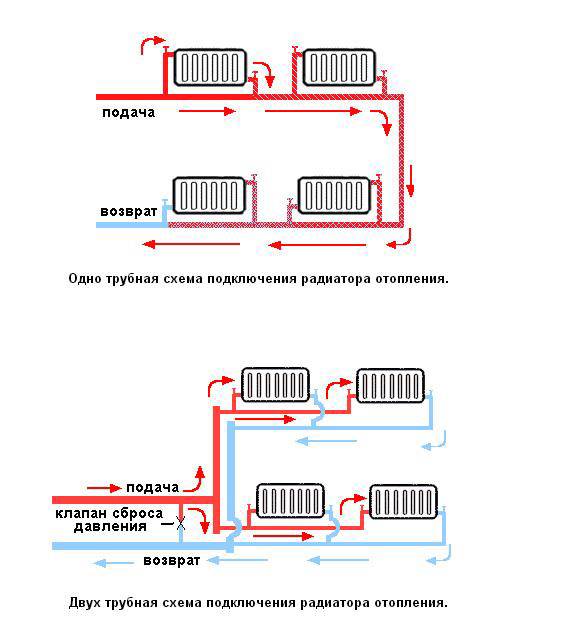

Однотрубная схема

Фото 2 Однотрубная схема подключения

Способы подключения радиаторов отопления в частном доме включают в себя самый простой – это однотрубный метод, по которому все батареи соединяются между собой последовательно, используя одну трубу. Она идет от отопительного котла к первому радиатору, затем ко второму, третьему и так далее. Есть еще один вариант такого подключения – цельная труба, к которой радиаторы присоединяются с помощью стояков и трубы обратного движения (обратки). В первом варианте схемы нельзя заблокировать один из радиаторов, без остановки подачи тепла в другие. Преимущество метода – экономия материалов, минус – большая разница в нагревании первого радиатора от котла и радиатора в самой дальней комнате.

Двухтрубная схема

Фото 3 Двухтрубная схема подключения

Способ подключать радиаторы отопления в частном доме по такой схеме несколько сложнее. Система состоит из нескольких батарей отопления, которые между собой соединяются параллельным способом. При этом подведение горячей воды осуществляется по одной трубе, а обратка – по другой. Данный метод больше всего подходит для обогрева частного дома или коттеджа, так как степень прогрева в этом случае практически идентична во всех помещениях, ее можно регулировать, используя удобный терморегулятор.

Фото 4 Схема диагонального подключения батарей

При размещении радиаторов следует учитывать то, как была спроектирована отопительная система, в частности, если движение теплоносителя обеспечивает насос, проблем в данном случае гораздо меньше, но существует зависимость от энергоносителей.

Гораздо чаще встречается естественная циркуляция, то есть горячий теплоноситель, чаще всего это вода, поднимаясь вверх, выталкивает своей массой холодный. В этом случае отопительная система не зависит от энергоносителей, но проектировать подобную схему необходимо только специалистам, которые изучат общую протяженность труб, специфику, количество отопительных элементов, а также число секций в радиаторах.

Одним словом, если стоит цель обеспечить качественный обогрев дома, необходимо учитывать все особенности конкретного объекта, а проведение процесса доверить профессионалам.

Существующие варианты обвязки радиаторов

Общеизвестно, что системы отопления бывают одно- и двухтрубными. Первый вид наиболее распространен и применяется как в централизованных, так и индивидуальных схемах. Второй вариант используется, как правило, в частном малоэтажном строительстве.

При этом подключение радиаторов отопления возможно по нескольким вариантам:

• боковая схема – подразумевает подачу и отвод теплоносителя с одной из сторон прибора; чаще всего ее можно встретить в многоэтажных домах, где соединение радиаторов отопления производится последовательно от этажа к этажу;
• диагональная обвязка – предусматривает подачу нагретой воды с одной стороны радиатора, а отвод – с противоположной;

Рисунок 2 – Варианты обвязки радиаторов отопления

Следует иметь в виду, что выбор типа системы и наиболее эффективного варианта обвязки радиатора возможен только при проектировании и создании новой схемы теплоснабжения. В эксплуатируемых домах правильно подключить заменяемые приборы в большинстве случаев возможно только по существующему варианту, т.к. любые коррективы (например, изменение бокового подключения на диагональное) или влекут за собой дополнительные расходы на приобретение материалов и монтаж, или вовсе невозможны по ряду причин.

Что необходимо для монтажа

Оно еще называется односторонним. Патрубками оснащаются модели настенного исполнения, работающие на газу или электричестве.
Конструктивно данный прибор представляет собой совершенно простую гидравлическую схему.
Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид. Такая обвязка надежна, экономит материал, трудовые и финансовые затраты.
Все бы было хорошо если бы ни одно — но… Недостатком данной системы является, то, что нет возможности регулировать температуру отопительных приборов батарей и радиаторов без установки дополнительных конструктивных элементов. Правильная разработка схемы отопления — залог постоянного тепла в доме. При любой схеме подключения отопительного прибора к трубам работать будут только два отверстия — для входа и выхода горячей воды антифриза. При этом цена прибора значительно уменьшается.
Главное условие — установка перемычки перед присоединением к трубопроводу, именуемой байпас , и кранов, чтобы была возможность снять радиатор, не нарушив всю систему. Только в этом случае можно добиться того, что система будет прекрасно справляться с поставленными задачами в частном доме или квартире. По сравнению с однотрубной системой отопления, в которой радиаторы подключаются последовательно, в двухтрубной системе отопления отопительные радиаторы подключаются параллельно независимо друг от друга. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб.

Оставить комментарий

Двухтрубная систем отопления В данной системы применяется две линии труб, по одной подается теплая вода, а остывшая — по другой возвращается на подогрев. Самый главный плюс таких труб — способность бороться с плохим влиянием агрессивной среды и, в итоге, избавление от засоров и их закупорки. Естественное или принудительное движение воды? Находясь в таком месте, устройства создают хорошую тепловую завесу в области окна. Специфика нижнего подключения Схема, при которой используется нижнее подключение, чаще всего применяется для решения дизайнерских задач.

Такая обвязка надежна, экономит материал, трудовые и финансовые затраты. Варианты монтажа систем обогрева Отопление предусматривает минимальную длину труб и правильное расположение радиаторов. Затем на приборе требуется установка заглушки, крана Маевского или другого элемента для удаления воздуха. Необходимо повышенное давление носителя тепла. В таком случае понадобится специальный прибор, стимулирующий движение воды или антифриза по трубам.

Существует несколько способов разводки труб и подключения батарей отопления, мы рассмотрим только самые распространенные с них: Одностороннее подключение радиаторов отопления На сегодняшний день наиболее распространенным остается боковое односторонне подключение радиаторов отопления. Двухтрубная система Конструкция двухтрубной системы предполагает использование двух ниток трубопровода, одна — подающая рабочую среду, другая — обратная. Циркуляционный напор повышается, позволяя водице равномерно нагревать помещение.
Схемы подключения радиаторов отопления.

Однотрубная схема с перемычкой (квартирный вариант)

Такой вариант немного лучше предыдущего, так как преследует цель нагреть все радиаторы в квартирах, по стояку, равномерно.

Уменьшая такой перемычкой сопротивление, создающее радиаторами, теплоноситель проходит по всему стояку, частично заходя (подмешиваясь) в радиатор, тем самым прогревает все этажи равномерно.

Тут главное проследит, что бы ни кто из жильцов не поставил на перемычке кран (и не закрыл его), иначе вся эта «затея» инженеров с перемычкой накроется «медным тазом». В некоторых домах, зная о таких случаях, просто уменьшают диаметр перемычки.

Кран на перемычке, тут нужен на случай аварии или ремонта — если радиатор «потек» (поломался), его снимают для замены. Тогда перемычка служит «байпасом между квартирами, что бы ни прекращался поток теплоносителя.

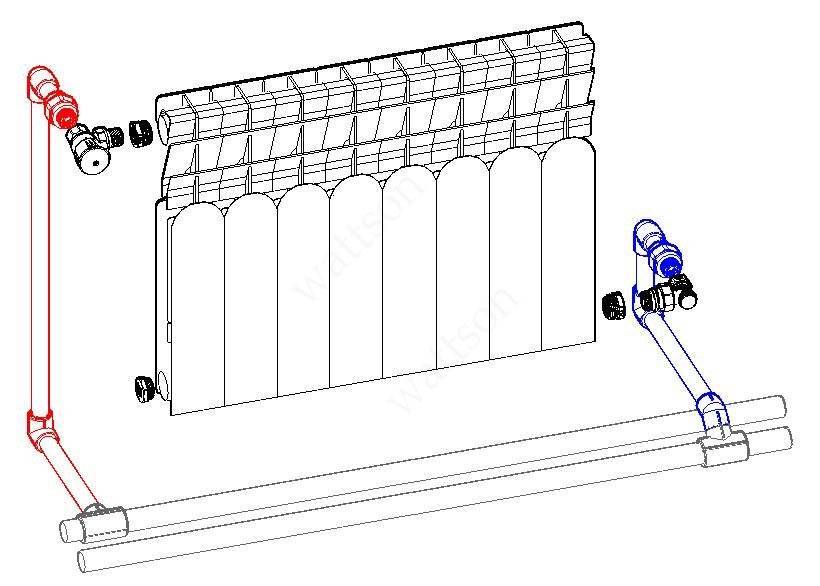

Процесс подключения радиатора отопления по диагональной схеме

Для того чтобы реализовать все преимущества диагонального подключения радиаторов, необходимо корректным образом осуществить процесс монтажа. Чтобы это сделать, нужно понимать, какие следует иметь инструменты, как правильно наносить разметку и каким образом происходит установка тех или иных элементов.

Фото 1. Схема подключения радиаторов отопления диагональным способом. Красным цветом обозначена подача горячей воды, синим — слив холодной.

Необходимые инструменты

Набор необходимых элементов для диагонального монтажа радиаторов:

• несколько кронштейнов для установки устройства;
• переходные гайки;
• нужное количество заглушек;
• воздухоотводчик (кран Маевского);
• быстроразъемные соединения по типу «американок»;
• запорные краны.

Все вышеперечисленные детали можно приобрести либо в комплекте, либо отдельно. Для работы с этими изделиями нужны следующие инструменты:

• труборезы;
• калибровка;
• пресс-клещи;
• накидные и разводные гаечные ключи;
• трубогибы.

В случае, когда трубы и радиаторы выполнены из различных материалов, могут понадобиться переходники и специальные технические средства для их присоединения.

Нанесение разметки

Для того чтобы корректным образом осуществить монтаж батареи, необходимо следовать определенным нормам и правилам.

Далеко не всегда удается в процессе работы о них вспомнить.

Именно поэтому предварительно следует нанести на стену соответствующую разметку, по которой будут производиться действия.

В этом плане специалисты выделяют следующие три важных пункта:

1. Расстояние от нижней части подоконника до верхней грани батареи должно быть от 5 до 10 сантиметров. Это нужно для того, чтобы дать возможность нагретому воздуху нормальным образом циркулировать по комнате. Данное размещение радиатора влияет на уровень теплоотдачи.
2. Между напольным покрытием и нижней частью батареи должно быть не менее 8—12 сантиметров. Это условие связано с конвекционными потоками нагретого воздуха.
3. Последнее правило касается зазора между радиаторными секциями и непосредственно самой стеной. В норме он должен варьироваться от 2 до 5 сантиметров.

Внимание! В соответствии со всеми вышеперечисленными нормами необходимо при помощи обычного карандаша сделать пометки на стене. Это существенно поможет упростить работу и предотвратить риск возможных ошибок

Кран Маевского

Такой обязательный элемент системы отопления, как кран Маевского представляет собой специальное изделие, использующееся для отвода воздушных пробок из сети отопления. Его открытие происходит ключом либо отверткой.

Фото 2. Кран Маевского, установленный на чугунной батарее. Позволяет спустить лишний воздух из системы отопления.

Накопленный воздух в батареях способен не только парализовать циркуляцию горячей воды, но и запустить процесс коррозии. Ввиду того что изделие предназначено для отвода воздушных масс из радиаторов, его устанавливают преимущественно в местах, где чаще всего возникает эта проблема. Для этого достаточно всего лишь открутить боковую заглушку секции, после чего вкрутить кран на ее место.

Установка «американок»

В патрубки, к которым присоединяются трубопроводы подачи и отвода воды, необходимо обязательно присоединить специальные металлические муфты. Чаще всего их называют «американками».

Для того чтобы их установить, нужно использовать специальный ключ. Он вставляется в просвет крана Маевского, после чего сверху надевается «американка». Главное — правильным образом подобрать ключ, так как он может быть различных диаметров и конфигураций. В некоторых случаях могут использоваться обычные разводные ключи и пассатижи.

Привинчивание вентилей

В итоге на пайке «американок» присоединяются отсекающие вентили. На каждый патрубок необходимо установить один элемент.

Это в случае чего позволит отсечь конкретный радиатор от общей системы отопления. При этом вся сеть обогрева помещения останется работать в штатном режиме.

Установка вентилей также происходит посредством привинчивания. Оно делается между радиатором и специальной перемычкой, которая отводит воду с нижней трубы в верхнюю, если кран перекрыт.

Монтаж радиатора

Установка радиаторов по диагональной схеме является довольно простой и быстрой. Она имеет небольшие особенности, отличающие ее от других методик монтажа. Главное помнить, что в городских квартирах данный способ применяется крайне редко, так как он преимущественно предназначен для частного сектора и отдельно стоящих домов.

Способы подключения радиаторов отопления

При этих схемах подключения существуют следующие варианты подключения:

• нижнее;
• боковое;
• диагональное.

Однотрубная и двухтрубная схема подключения монтируется тройниковым способом.

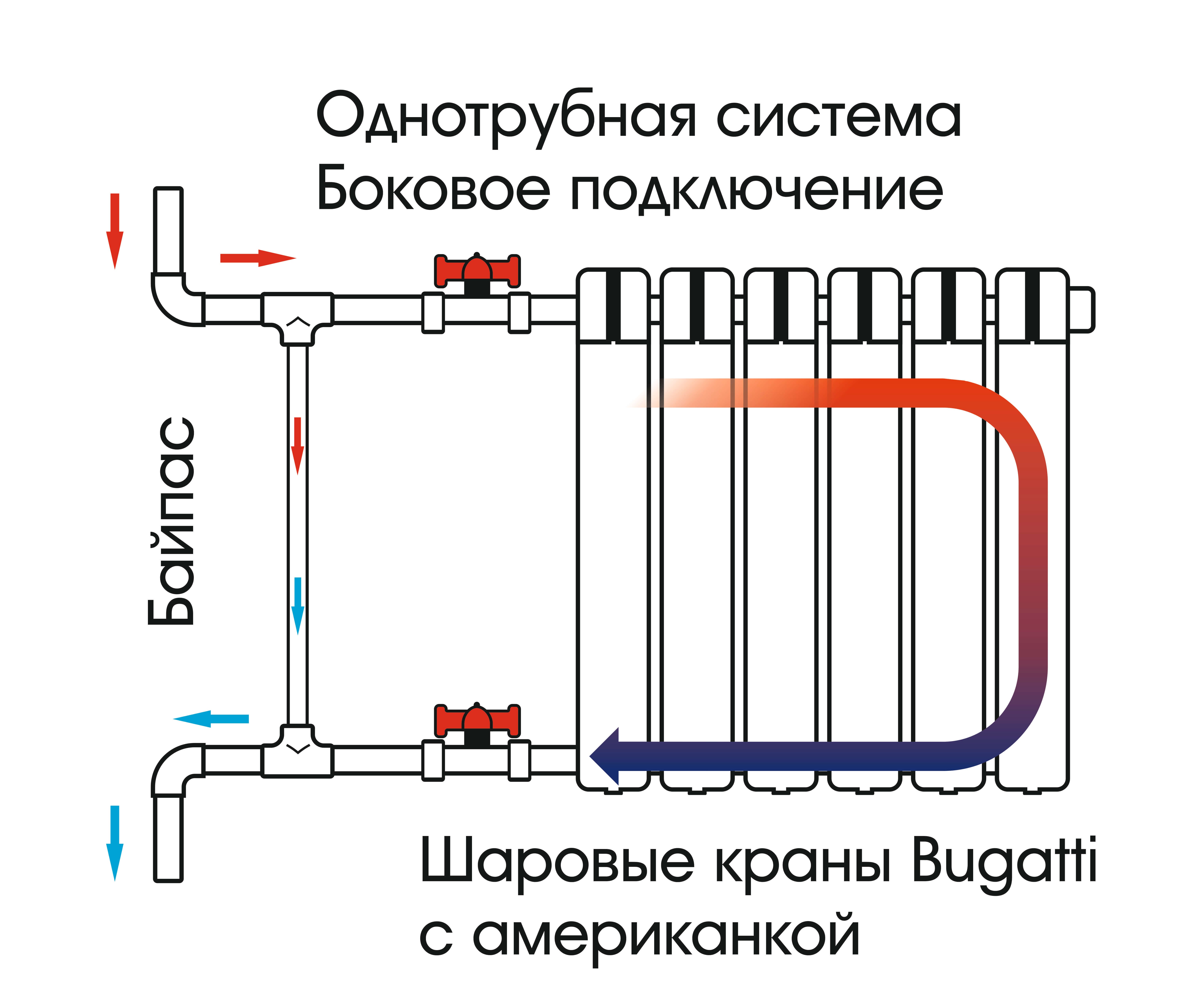

Боковое подключение

Этот вариант можно применить как при однотрубной, так и при двухтрубной схемам подключения радиаторов.

При выполнении такого подключения, трубы подачи и обратки будут смонтированы с одной из сторон радиатора. Для удобства при ремонте, необходимо установить байпас. Для регулировки количества теплоносителя проходящего через радиатор устанавливается терморегулятор.

Байпас «помогает» выполнить ремонт отдельного радиатора без отключения всей системы отопления.

Диагональное подключение

Довольно эффективный вариант, позволяет монтировать радиаторы с большим количеством секций. Прогрев выполняется равномерно по всему отопительному прибору с малой потерей температуры теплоносителя.

Подключение батарей отопления можно выполнить двумя способами:

1. Теплоноситель циркулирует через верхнее отверстие радиатора, проходит через весь отопительный прибор и удаляется через нижнее отверстие радиатора, но уже с другой его стороны;
2. Теплоноситель может пройти через нижнее отверстие радиатора и удалится из верхнего, но уже с противоположной стороны прибора.

Нижнее подключение

Этот вариант чаще всего несет за собой дизайнерские требования при монтаже системы отопления. Трубопроводы в данном случае скрыты.

При таком подключении приходится произвести выбор радиаторов для нижнего подключения.

Будут большие потери тепла или придется увеличить мощность радиаторов, что влечет дополнительные затраты финансов.

В современных радиаторах для нижнего подключения есть возможность прохождения теплоносителя по всему прибору и только после этого он поступает в обратку.

Монтаж системы отопления в больших загородных домах можно отнести к довольно трудоемким и сложным работам. Самостоятельное выполнение следует выполнять после очень тщательной подготовки к такой работе. Обычно работу доверяют специалистам с хорошими отзывами.

Возможные схемы подключения радиаторов

Самое эффективное подключение батарей достаточно легко выполнить – как с точки зрения кол-ва узлов, так и в плане технологии монтажа.

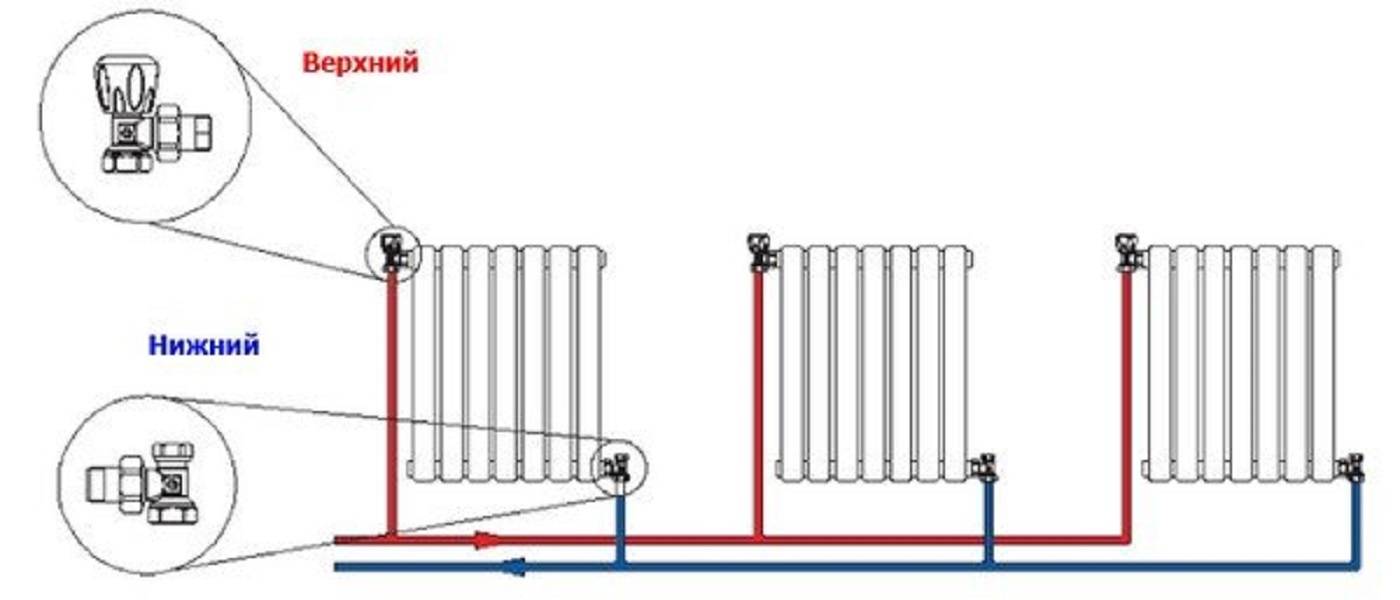

Двухтрубная классическая разводка

Классическая двухтрубная схема разводки система отопления.

В классической схеме направление движения теплоносителя в подающем трубопроводе противоположно движению в обратном трубопроводе. Эта схема наиболее распространена в современных системах отопления как в многоэтажном строительстве, так и в частном индивидуальном. Двухтрубная схема позволяет равномерно распределять теплоноситель между радиаторами без потерь температуры и эффективно регулировать теплоотдачу в каждом помещении, в том числе автоматически путем использования термостатических клапанов с установленными термоголовками.

Такое устройство имеет двухтрубная система отопления в многоэтажном доме.

Попутная схема или «петля Тихельмана»

Попутная схема разводки отопления.

Попутная схема является вариацией классической схемы с тем отличием, что направление движения теплоносителя в подаче и обратке совпадает. Такая схема применяется в системах отопления с длинными и удаленными ветками. Использование попутной схемы позволяет уменьшить гидравлическое сопротивление ветки и равномерно распределить теплоноситель по всем радиаторам.

Веерная (лучевая)

Веерная или лучевая схема используется в многоэтажном строительстве для поквартирного отопления с возможностью установки на каждую квартиру прибора учета тепла (теплосчетчика) и в частном домостроении в системах с поэтажной разводкой трубопроводов. При веерной схеме в многоэтажном доме на каждом этаже устанавливается коллектор с выходами на все квартиры отдельного трубопровода и установленным теплосчетчиком. Это позволяет каждому владельцу квартиры учитывать и оплачивать только им потребленное тепло.

Веерная или лучевая система отопления.

В частном доме веерная схема используется для поэтажного распределения трубопроводов и для лучевого подключения каждого радиатора к общему коллектору, т. е. к каждому радиатору походит отдельная труба подачи и обратки от коллектора. Такой способ подключения позволяет максимально равномерно рассредоточить теплоноситель по радиаторам и уменьшить гидравлические потери всех элементов системы отопления.

Какую схему выбрать

Из всего, что мы рассказали выше, можно сделать вывод: самой простой, гибкой и эффективной является именно схема Тихельмана. Использование двух двойных коллекторов может стать некой альтернативой – эффективность распределения жидкости у такой схемы достаточно высокая, однако имеют место некоторые сложности при монтаже; кроме того, в дальнейшем потребуется дополнительная регулировка.

Как правильно установить

Теперь о том, как навешивать радиатор. Очень желательно чтобы стена за радиатором была ровной — так работать проще. На стене размечают середину проема, чертят горизонталь на 10-12 см ниже линии подоконника. Это линия, по которой ровняют верхний край отопительного прибора. Кронштейны надо устанавливать так, чтобы верхняя грань совпадала с начерченной линией, то есть было горизонтальным. Такое расположение подходит для систем отопления с принудительной циркуляцией (при наличии насоса) или для квартир. Для систем с естественной циркуляцией делают небольшой уклон — 1-1,5% — по ходу теплоносителя. Больше делать нельзя — будут застои.

Правильная установка радиаторов отопления

Крепление к стене

Это надо учитывать при монтаже крюков или кронштейнов для радиаторов отопления. Крюки устанавливаются по типу дюбелей — в стене сверлится отверстие подходящего диаметра, в него устанавливается пластиковый дюбель, а крюк в него вкручивается. Расстояние от стены до отопительного прибора регулируется легко — вкручивая и выкручивая корпус крюка.

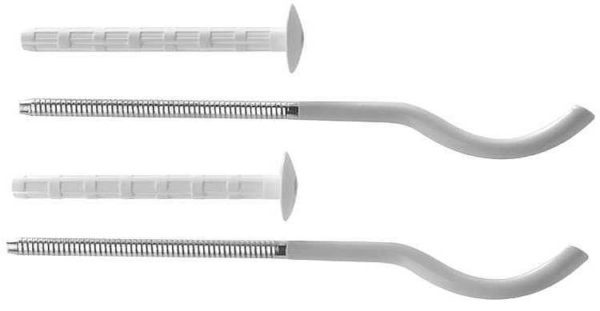

Крюки для чугунных батарей отличаются большей толщиной. Это — крепеж для алюминиевых и биметаллических

При установке крюков под радиаторы отопления учтите, что основная нагрузка приходится на верхний крепеж. Нижний служит только для фиксации в заданном положении относительно стены и его устанавливают на 1-1,5 см ниже чем нижний коллектор. В противном случае вы просто не сможете радиатор навесить.

Один из видов кронштейнов

При установке кронштейнов их прикладывают к стене в том месте, где будут монтировать. Для этого сначала приложите батарею к месту установки, посмотрите куда «встанет» кронштейн, отметьте место на стене. Положив батарею, можно кронштейн приложить к стене и разметить расположение крепежа на нем. В этих местах сверлят отверстия, вставляют дюбеля, прикручивают кронштейн на винты. Установив все крепежные элементы на них навешивают отопительный прибор.

Крепление к полу

Не все стены могут удержать даже легкие алюминиевые батареи. Если стены сделаны из легкого бетона или обшиты гипсокартоном, требуется напольная установка. Некоторые виды чугунных и стальных радиаторов идут сразу на ножках, но они не всех устраивают по внешнему виду или характеристикам.

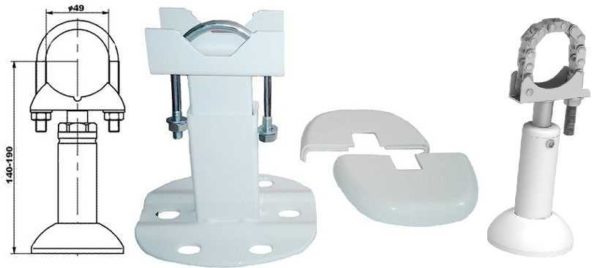

Ножки для установки алюминиевых и биметаллических радиаторов на пол

Возможна напольная установка батарей отопления из алюминия и биметаллических. Для них есть специальные кронштейны. Их крепят к полу, потом устанавливают отопительный прибор, дугой закрепляют нижний коллектор на установленных ножках. Подобные ножки есть с регулируемой высотой, есть с фиксированной. Способ крепления к полу стандартный — на гвозди или дюбеля в зависимости от материала.

Определение термина «обвязка батарей»

Набор арматуры для присоединения радиатора к магистрали есть обвязка батарей

Под обвязкой отопительных радиаторов понимается набор элементов трубопровода и арматуры для подсоединения радиаторов к магистрали. Обвязка является наиболее уязвимой зоной коммуникаций по причинам разъемности соединений, вероятности применения некачественной фурнитуры и отсутствия в схеме защиты от механического воздействия.

Принцип подключения батареи к трубопроводу неважен, эффективность и надежность зависит от выбранной схемы. Простейшая горизонтальная технология отличается стабильностью, при использовании бокового способа нужно просчитать финансовые затраты.

Как устроен радиатор отопления

Если упрощенно взглянуть на большинство радиаторов отопления, то их гидравлическая конструкция представляет собой достаточно несложную, понятную схему. Это два горизонтальных коллектора, которые соединены между собой вертикальными каналами-перемычками, по которым происходит перемещение теплоносителя. Вся эта система или выполнена из металла, обеспечивающего необходимую высокую теплоотдачу (яркий пример – мощность секции чугунного радиатора), либо «одета» в специальный кожух, конструкция которого предполагает максимальную площадь контакта с воздухом (например, биметаллические радиаторы).

Очень упрощенно – схема устройства большинства радиаторов отопления

1 – Верхний коллектор;

2 – Нижний коллектор;

3 – Вертикальные каналы в секциях радиатора;

4 – Теплообменный корпус (кожух) радиатора.

Оба коллектора, верхний и нижний, с обеих сторон имеют выходы (соответственно, на схеме верхняя пара В1-В2, и нижняя В3-В4). Понятно, что при подключении радиатора к трубам контура отопления подключается лишь два выхода из четырех, а оставшиеся два глушатся. И вот от схемы подключения, то есть от взаимного расположения трубы подачи теплоносителя и выхода в «обратку» во многом зависит эффективность работы установленной батареи.

И прежде всего, планируя установку радиаторов, хозяин должен точно разобраться, какая же система отопления функционирует или будет создаваться в его доме или квартире. То есть он должен четко представлять, откуда поступает теплоноситель и в какую сторону направлен его поток.

Конструкция радиаторов

Конструктивно батареи могут быть сборными из нескольких секций и неразборными (панельными). Разборные можно удлинять, добавляя секции, или укорачивать. В любом радиаторе вверху и внизу имеется коллектор для прохода воды.

Радиатор имеет четыре входа. Задействованы обычно только два. К ним подсоединяются трубы подачи и «обратки» горячей воды. Остальные два отверстия входа заглушаются пробками, в одну из них монтируется краник Маевского для стравливания воздуха.

Пошаговый монтаж

1. Предварительно произвести всю необходимую разметку для монтажа кронштейнов;
2. Укрепить эти устройства к стенам.
3. Установить краны Маевского на батареи.
4. Монтировать заглушки и регуляторы подачи тепла, краники и клапаны.
5. Горизонтально произвести выравнивание батареи, размещённой на кронштейнах.
6. Подключить посредством переходных сгонок батарею к общему трубопроводу.
7. Произвести опрессовку системы отопления и предварительный пуск жидкости.

Таким образом, правильный монтаж радиаторов отопления — дело простое: проблем в процессе самостоятельной установки у вас возникнуть не должно.

Расчет необходимой мощности

Паспортная мощность одной секции приведена из расчета стандартных значений температур теплоносителя на входе и выходе прибора отопления, температуры воздуха в комнате.

В частном доме эти значения отличаются от стандартных. Поэтому при расчете паспортное значение уменьшают на 15%.

Точный расчет проводится в любом онлайн-калькуляторе с учетом всех теплопотерь через элементы расположения конструкции дома.

Ориентировочно можно считать, что:

• для комнаты с одной наружной стеной и окном требуется 100 В /м²;
• для комнаты с двумя наружными стенами и одним окном требуется 120 В /м²;
• для комнаты с двумя наружными стенами и двумя окнами требуется 130 В /м².

Схемы подключения радиаторов

Перед тем, как установить батарею отопления в доме, нужно выбрать оптимальную схему подключения отопительных приборов. От выбора схемы напрямую зависит теплоотдача батарей и эффективность отопительной системы в целом.

Существуют следующие схемы подключения отопительных радиаторов:

1. Диагональная. Данный вариант является наиболее эффективным. Теплоноситель при диагональном подключении заходит в радиатор через верхний патрубок с одной стороны, а выходит через нижний с другой стороны. Именно этим и обусловлено название схемы подключения. За счет диагональной схемы достигается максимально равномерное распределение теплоносителя по внутренним полостям радиатора.
2. Боковая. При боковом подключении задействуются оба патрубка радиатора, находящиеся с одной стороны. Подача осуществляется через верхний патрубок, а к нижнему подключается обратка. Такая схема приводит к неполноценному прогреву разных секций радиатора – находящиеся ближе к трубопроводу участки получают большую часть тепла. Впрочем, для зданий небольшой площади боковое подключение радиаторов вполне подойдет, особенно при условии оснащения отопительной системы циркуляционным насосом.
3. Нижняя. Нижнее подключение обычно используется в том случае, если планируется скрытая прокладка отопительных трубопроводов. Подача и обратка подводятся только к нижним патрубкам радиатора. Данная схема подключения характеризуется наибольшими теплопотерями, но и самыми лучшими визуальными качествами.
