Установка системы в частном доме
Коллекторная система отопления как нельзя лучше подходит для частных домов. В этом случае в учет берется ряд существенных рекомендаций профессионалов:
Автоматизированный клапан, служащий отводом воздуха, всегда устанавливается на коллекторах обратной подачи. Через них и проходят все воздушные потоки. Контур подразумевает монтаж расширительного бака. Показатель его объема должен быть не ниже 10 % от общего количества воды в системе. Возможен и больший показатель. Стоимость подобных устройств высока. Выбор подходящего места для установки бака для расширения. Он монтируется на магистрали с обратной подачей перед циркулирующим насосом. Причина столь строгого требования заключена в особенностях конструкции расширительных устройств на основе мембран. Они не выносят турбулентности в водяных потоках. Расположение насосов для циркуляции воды в подобных системах принципиальным не является. Однако лучшим выбором будет магистраль с обратной подачей. Это объясняется тем, что температура теплоносителя здесь низка. Это обеспечивает длительную эксплуатацию устройства
При установке насоса важно, чтобы вал находился в горизонтальном положении. В противном случае будут наблюдаться сбои в работе системы

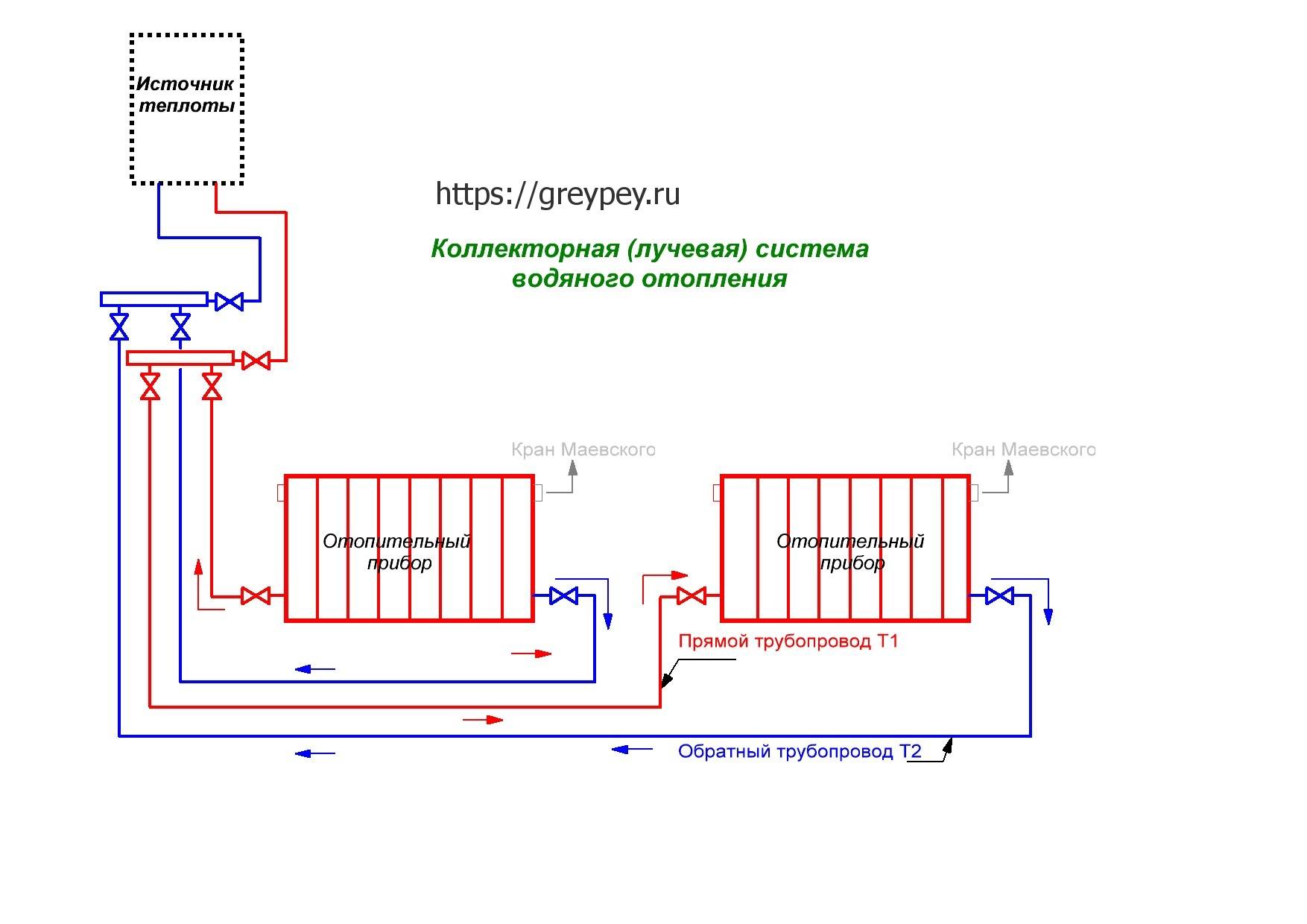

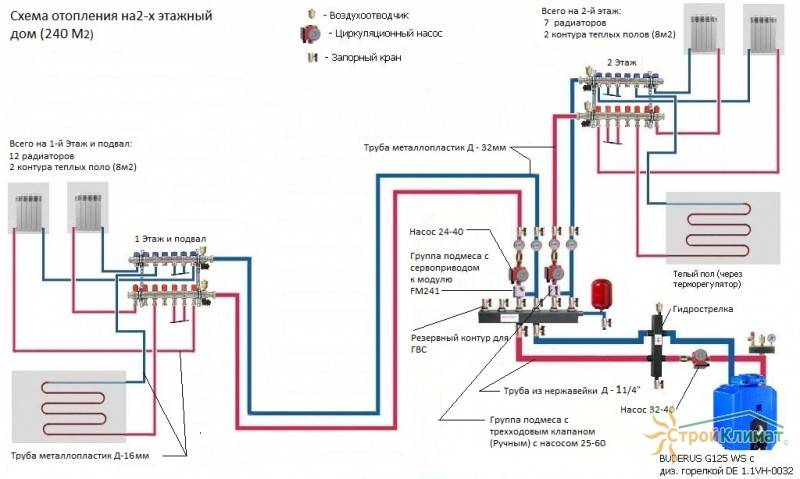

Лучевая схема системы отопления: особенности применения в двухэтажном доме
Схема отопления с распределителем (это и есть лучевая) очень удобна и эффективно подходит для установки в двухэтажном доме. Все дело в том, что данная система отопления частного двухэтажного дома подразумевает индивидуальную подачу теплоносителя от распределителя к различным приборам отопления .
Одно- и двухтрубная системы отопления
Благодаря конструктивным особенностям, а также продуманности, помещения в доме (в том числе и на втором этаже) нагреваются намного быстрее, чем при использовании более доступной однотрубной системы отопления. Да и эстетически эта схема отопления очень хороша, ведь трубопровод подачи горячего теплоносителя и обратку можно спрятать под напольным покрытием.
Основным (но не единственным) достоинством лучевой схемы отопления можно назвать отсутствие множественных соединений на трубах (это также способствует упрощению монтажных работ). Также, такая система предполагает наиболее равномерное распределение теплоты по всей магистрали, без потерь и прочих неприятностей.
Лучевые системы отопления с естественной и принудительной циркуляцией
Как правило, система отопления Ленинградка в двухэтажном доме не предпочтительная сегодня, так как не дает достичь максимальных показателей обогрева и экономии.
Ей на смену приходит двухконтурная лучевая система, которая может устанавливаться как с естественной, так и с принудительной циркуляцией теплоносителя по магистрали
Нельзя не отметить, что оба этих метода имеют свои особенности, которые важно рассмотреть перед началом монтажа своими руками
Лучевая система отопления
Естественная циркуляция (самотечная система отопления ) – на сегодняшний день применяется не так широко, как 10-15 лет тому назад. Спад популярности связан с тем, что инструкция к подобным системам подразумевает применение труб большого диаметра, что не всегда возможно.
Двухтрубная система отопления с естественной циркуляцией также обязательно должна комплектоваться расширительным баком, который выступает компенсатором расширения теплоносителя. Установка подобного оборудования выполняется в самой высокой точке дома и, порой, это довольно неудобно.
Но, как бы то ни было, именно естественная циркуляция в двухтрубной системе отопления двухэтажного дома позволяет сэкономить. Такая двухконтурная система не требует установки дополнительного оборудования, в частности, дорогостоящих насосов.

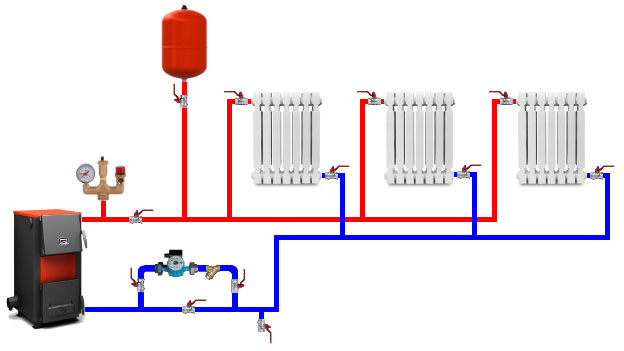

Система отопления с естественной циркуляцией
Совет: Если объект недвижимости используется, например, в качестве дачи или же это какой-нибудь долгострой, где нет электричества, то естественная циркуляция в системе отопления будет наиболее целесообразным решением. Даже без автоматики и дополнительной прокачки теплоносителя в доме будет всегда достаточно тепло и уютно.
Системы с принудительной циркуляцией сегодня получили большое распространение. Еще 5-10 лет тому назад подобный вариант обогрева не получал одобрения среди потребителей в силу своей дороговизны. Сегодня же, когда цена на автоматику и технику снизилась, позволить двухтрубные системы отопления с принудительной циркуляцией может каждый.
Основным преимуществом и особенностью принудительной циркуляции является искусственная «прогонка» теплоносителя по трубам. Осуществляется такой процесс при помощи специального оборудования – насоса – установленного в подающей магистрали или обратке.
Нельзя не отметить (и это видно на многих фото и видео в сети), что двухтрубные отопительные системы для двухэтажных загородных домов с принудительной циркуляцией вовсе не требовательны к геометрии дома, длине веток и гидравлическому сопротивлению трубопроводов. Автоматика также помогает поддерживать оптимальную температуру в помещениях дома.
Система отопления с принудительной циркуляцией
Типы лучевой системы отопления

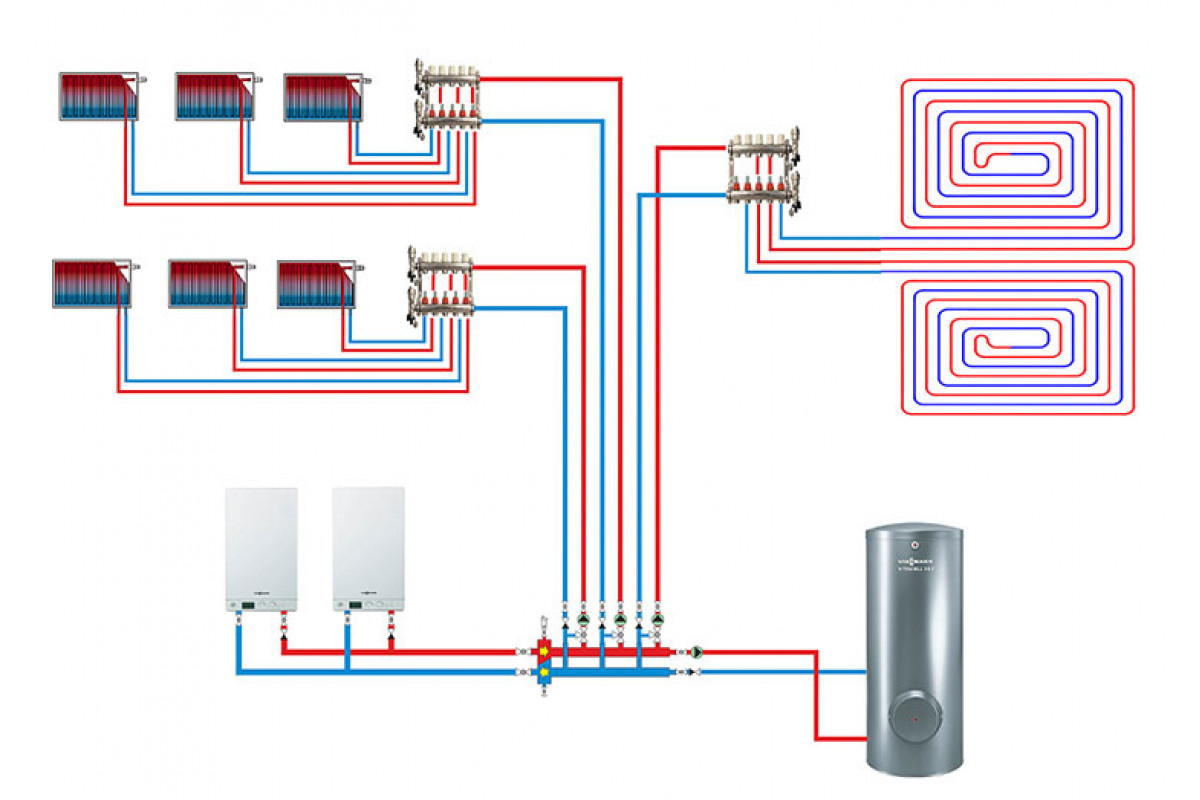

Наглядная схема системы отопления в частном доме.
Лучевая система отопления в частном доме может устанавливаться как с принудительной, так и с естественной циркуляцией теплового носителя. В настоящее время система с естественной циркуляцией используется очень редко, так как здесь необходимо использование труб с очень большим диаметром, что для частного дома не очень удобно. Помимо этого, данная система комплектуется расширительным баком, установка которого необходима в самой высокой точке двухэтажного дома, что опять же не совсем удобно. Но в то же время лучевая система отопления с естественной циркуляцией поможет сэкономить на монтаже, так как не потребует дополнительного дорогого оборудования (насосы, датчики температуры, воздухоотводчики и др.).
Коллекторная отопительная система с принудительной циркуляцией используется наиболее широко, основным ее преимуществом является искусственная прогонка тепла по трубам. Для этих целей в подающей или обратной магистрали устанавливается специальный насос. Принудительная циркуляция дает возможность снизить разность температур воды на входе и выходе, а также упрощает саму отопительную систему, что делает ее более компактной и помогает избежать лишнего расхода материалов. Данная система отопления абсолютно не зависит от проекта дома и расположения в нем обогреваемых помещений. Не играет особой роли и гидравлическое сопротивление трубопровода, и протяженность веток. А за счет установки современных автоматических приборов можно изменять температуру в зависимости от погодных условий и индивидуальных пожеланий жильцов. Все эти достоинства делают данную систему универсальной.
Выбор труб для системы отопления
Самыми распространенными для монтажа систем отопления в двухэтажных домах являются металлопластиковые трубы. Это связано прежде всего с тем, что на изделиях из полимерных материалов не откладывается осадок и они устойчивы к коррозии. Довольно невысокая цена является еще одним преимуществом металлопластиковых труб. Все соединения выполняются без использования сварки при помощи резьбовых или прессовых соединений, что максимально упрощает монтаж. Тем не менее у таких труб есть один недостаток — высокий коэффициент теплового расширения, что при неправильной эксплуатации может привести к протечкам.
Плюсы и минусы лучевой системы отопления
К недостаткам лучевой разводки отопления в доме относятся:
- большое количество материалов и, как следствие, более высокая стоимость;
- необходимость наличия специального места для коллекторного блока.
Преимуществами лучевой системы являются:
простота монтажа за счет малого количества соединительных элементов; скрытая прокладка труб в полу; гидравлическая устойчивость, что особенно важно при использовании импортной сантехники; возможность отключения каждого радиатора по отдельности, при том что все остальные работают в обычном режиме; регулирование температуры в каждом отдельном помещении; сбалансированность системы, все помещения прогреваются равномерно. При разработке проекта лучевой системы отопления необходимо его максимально детализировать, это существенно упростит монтаж и поможет избежать проблем в будущем. Также следует отметить, что фактические расходы всегда будут превышать плановые, это нужно учитывать при составлении сметы
Но, несмотря ни на что, лучевая система отопления является высокоэффективной и способна создать максимальный комфорт в жилом помещении
Также следует отметить, что фактические расходы всегда будут превышать плановые, это нужно учитывать при составлении сметы. Но, несмотря ни на что, лучевая система отопления является высокоэффективной и способна создать максимальный комфорт в жилом помещении
При разработке проекта лучевой системы отопления необходимо его максимально детализировать, это существенно упростит монтаж и поможет избежать проблем в будущем. Также следует отметить, что фактические расходы всегда будут превышать плановые, это нужно учитывать при составлении сметы. Но, несмотря ни на что, лучевая система отопления является высокоэффективной и способна создать максимальный комфорт в жилом помещении.
Лучевая разводка системы отопления: элементы и особенности
Такая система отопления как лучевая идеально подходит для многоэтажных домов, которые имеют множество квартир. Эта система отопления снижает энергопотребление и повышает эффективность работы отопительного прибора. Принцип работы такой системы очень простой, но имеет некоторые особенности. Например, если в доме всего несколько этажей, то коллектора необходимо ставить на всех этажах, кроме того нужно учесть, что есть вариант установки нескольких коллекторов сразу, а от них уже идет и сама разводка трубопровода системы отопления.
Еще отметим, то, что данная система будет эффективной только в случае, если дом имеет хорошее утепление и не обладает большой тепловой потерей. В случае утепления дома внутри и с наружи, то проблем с эффективностью лучевого отопления не возникнет. А если наоборот дом не утеплен ни с одной из сторон, то все полученное тепло будет распространяться только на оконные панели, полы и стены. Лучевая система имеет сложную конструкцию, в которую входят основные и дополнительные элементы, они необходимы для выполнения качественной системы отопления.
Основными составляющими являются 4 элемента:
Одним из основных элементов принято считать котел
От него и подается тепло по системе отопления и радиаторам.
Не менее важной частью такой системы является насос. Он циркулирует теплоноситель по системе отопления и создает давление в ней. Такой насос обеспечивает поддержание комфортной температуры в помещение и гарантирует эффективность в работе всей системы.
Гребенка, в народе коллектор, так же является основной частью в лучевой системе отопления
Эта составляющая лучевого отопления, которая равномерно распределяет подачу тепла по всему помещению дома.
Шкаф – это место где скрывают все элементы разводки. В такой шкаф устанавливают коллектор, прячут трубы и арматуру. Он имеет очень простую конструкцию, но, не смотря на это, является, очень функциональным и практичным. Располагаться, он может как снаружи, так и внутри в стены.
Такой насос обеспечивает поддержание комфортной температуры в помещение и гарантирует эффективность в работе всей системы.
Гребенка, в народе коллектор, так же является основной частью в лучевой системе отопления. Эта составляющая лучевого отопления, которая равномерно распределяет подачу тепла по всему помещению дома.
Шкаф – это место где скрывают все элементы разводки. В такой шкаф устанавливают коллектор, прячут трубы и арматуру. Он имеет очень простую конструкцию, но, не смотря на это, является, очень функциональным и практичным. Располагаться, он может как снаружи, так и внутри в стены.
Каждый из компонентов играет свою особую роль. Отсутствие одного из них делает процесс обогрева невозможным.
В случае сравнения лучевой системы с обычными системами, которые всем известны на сегодняшний день, то лучевая система имеет в несколько раз больше преимуществ, чем системы отопления старого поколения.
Основные преимущества:
- Такую систему не видно, а все составляющие части и трубы скрыты и не портят интерьер помещения;
- Не имеет соединений между отопительным котлом и коллектором, а это означает, что не имеет слабых мест;
- Установка отопительной системы можно выполнять собственными силами, а это экономит средства и при этом качество выполняемых работ оптимальное;
- Система работает стабильно и именно это исключает гидравлические удары и выход из строя отопительной системы;
- В случае необходимости ремонта любого участка системы, нет необходимости в отключении всей системы, так как ремонт такой системы не сложный и не требует разрушений конструкции или сложных мест монтажа;
- Доступная ценовая политика и простой монтаж.
Есть так же один основной недостаток. Таким недостатком является, то, что системы данного отопления обладают индивидуальной конструкцией, в основном эта деталь касается собственных домов. Именно из-за этого стоимость может возрасти или снизится. А также не все могут справиться с установкой и настройкой, такой системы таким людям придется обращаться к специалистам и за это конечно придется заплатить.
Не целесообразно устанавливать такую систему отопления в одноэтажных частных домах, которые имеют меньше трех комнат.
Разбор всех «за» и «против» — делать или не делать?
При подготовке сметы и проекта разводки отопления нужно взвесить все плюсы и минусы лучевой системы. Её недостатки на слуху у каждого, кто хоть немного интересуется индивидуальным строительством:
- материалоёмкость и, соответственно, более высокая стоимость по сравнению с тройниковой разводкой;
- необходимость выделения места для коллекторного блока или специального шкафа.
Некоторые принципы работы этого типа разводки можно подсмотреть на видео:
А, что касается плюсов, все знают, что они есть, но вот конкретно назвать их затрудняются. Чаще всего можно услышать, что лучевая разводка просто лучше и всё тут. А ведь она даёт массу возможностей и преимуществ:
простота проектирования и монтажа: от распределительного коллектора до радиаторов используются трубы одного диаметра;
при скрытой прокладке труб в полу нет никаких соединений;
лёгкость монтажа за счёт небольшого количества соединительных элементов;
гидравлическая стабильность лучевой системы
Это особенно важно для тех, кто использует сантехнику, в основном импортную, рабочее давление которой составляет три атмосферы;
система сбалансирована, все помещения прогреваются равномерно;
повреждённый фрагмент трубы можно заменить, не вскрывая пол;
отключение только одного радиатора с подающей и обратной магистралями (остальные радиаторы при этом работают);
возможность регулировки температуры в каждом отдельном помещении механически или с помощью электроники;
возможность установки регулирующей и запорной арматуры (датчиков протока и температуры, воздухоотводчиков, запорных кранов и термоголовок).. Лучевая система эффективна не только благодаря своей гибкости, но и за счёт возможности установки современной автоматики
С помощью панели внешнего управления и контакта обмена данных можно автоматически изменять температуру в соответствии с погодными условиями. А датчики в комнатах позволяет задать индивидуальные параметры, удобные для жильцов
Лучевая система эффективна не только благодаря своей гибкости, но и за счёт возможности установки современной автоматики. С помощью панели внешнего управления и контакта обмена данных можно автоматически изменять температуру в соответствии с погодными условиями. А датчики в комнатах позволяет задать индивидуальные параметры, удобные для жильцов.
(0 голосов, среднее: 0 из 5)
Какая самая лучшая система отопления в частном доме?
ТОП 1. Тепловой насос – лучший вариант альтернативного отопления дома или офиса. Тепловой насос помогает использовать бесплатную тепловую энергию воды, грунта, солнца или воздуха, превращая их в полезное тепло для обогрева помещения. В летнее время система может работать в обратном порядке, т.
Какие трубы лучше использовать для отопления в частном доме?
Для отопления в частном доме можно использовать различные виды труб, однако наиболее распространенными являются следующие:
Металлопластиковые трубы. Они отличаются небольшой стоимостью, легкостью монтажа и долговечностью. Металлопластиковые трубы имеют гладкую внутреннюю поверхность, что позволяет уменьшить гидравлическое сопротивление.
Полипропиленовые трубы. Они отличаются хорошей теплоизоляцией и низкой теплопроводностью, что позволяет снизить потери тепла при транспортировке теплоносителя. Полипропиленовые трубы прочные, устойчивы к коррозии, легко монтируются.
Медные трубы. Они обладают высокой прочностью, устойчивостью к коррозии и высоким теплопроводом. Медные трубы обычно дороже, чем другие виды труб, и требуют более сложной монтажной работы.
В выборе труб для отопления в частном доме следует учитывать ряд факторов, таких как тип системы отопления, мощность котла, длина трубопроводов, геометрические особенности помещения и т.д. Лучше всего обратиться к специалистам, которые помогут подобрать оптимальный вариант труб в зависимости от конкретных условий и требований.
Принцип работы

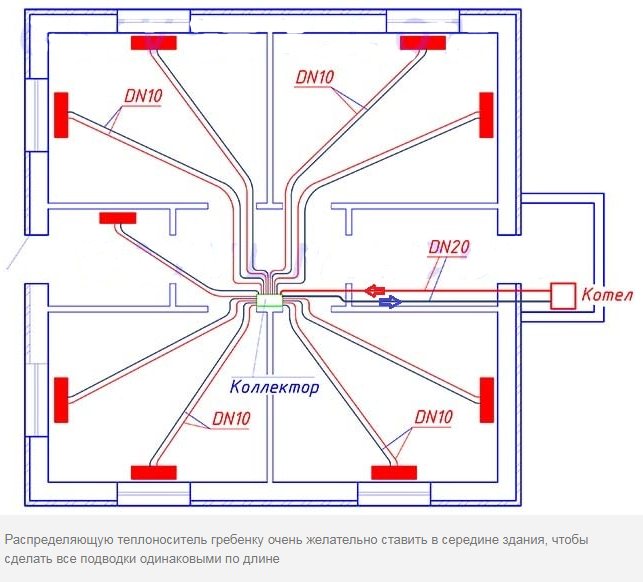

При лучевом отоплении радиаторы подключаются обособленно по параллельной схеме к узлу, т.е. гребенке, а затем через главную магистраль к обогревательному котлу.
Внешне лучевое отопление имеет сходство с кровеносной системой человека. В этом случае трубы выступают в качестве сосудистой сети, а радиаторы – тканей, куда доставляются кислород, полезные вещества, а в случае с системой обогрева – теплоноситель. Подобная схема отопления обеспечивает перемещение разогретой жидкости непосредственно от котла одновременно ко всем радиаторам. Это снижает теплопотери, обеспечивает равномерный прогрев помещения.
Типы систем отопления
Основными элементами любой отопительной сети являются: теплогенерирующий прибор, магистральный трубопровод, теплоотдающие, компенсационные устройства и устройство, обеспечивающее циркуляцию теплоносителя. Отопительные трубопроводы могут быть различной конфигурации и степени технической оснащенности.
Классифицируют системы отопления по трем параметрам:
- количеству трубных контуров магистрального трубопровода,
- типу компенсационного устройства,
- типу циркуляции.
Одно– и двухтрубные системы
Отопительная система может быть:
однотрубной или последовательной,
двухтрубной или параллельной.
В первом случае теплоноситель движется по одному трубному контуру, поочередно проходит через все теплоотдающие приборы, приходя к каждому все более остывшим. Часть магистральной трубы после последнего теплообменника называется обратной трубой или обраткой и служит для отвода холодной рабочей среды обратно к теплогенератору.
В двухтрубной системе энергоноситель циркулирует по двум параллельным контурам: подающему и обратному. Первый контур подает горячий теплоноситель в каждый теплоотдающий прибор, а второй собирает остывшую рабочую среду из теплообменников и отводит ее к отопительному прибору.
Типы циркуляции в системах отопления
Обогрев помещений происходит только в случае, если теплоноситель движется по контуру. Циркуляция бывает или естественной, или принудительной.
В системах с естественной циркуляцией разогретый отопительным прибором энергоноситель разгоняют, чтобы придать ему достаточный для прохождения всего теплового контура импульс. Для этого сразу после теплогенератора монтируют разгонный коллектор – вертикальный участок трубы, при спуске с которого рабочая среда набирает скорость под воздействием силы тяжести.
Принудительную циркуляцию создают специальные циркуляционные насосы, устанавливаемые на обратную трубу. Такая система обеспечивает движение теплоносителя по контуру любой протяженности и сложности, но полностью зависит от наличия электроэнергии и при отключении электроснабжения прекращает работать.
Типы компенсационных устройств
В зависимости от способа компенсации перепадов давления рабочей среды в контуре, выделяют два типа систем отопления: открытую и закрытую.
В открытой системе давление регулирует компенсационный бак, частично или полностью открытый. При увеличении давления в теплосети избыток рабочей среды поступает в бак, при снижении – уходит обратно в трубопровод.
В закрытой системе расширительная емкость герметична и имеет два автономных отсека, разделенных мембраной. Принцип работы тот же, но теплоноситель, попадая в первый отсек, не контактирует с окружающей средой, а взаимодействует с клапаном. При избыточном давлении рабочая среда давит на мембрану, сжимая воздух во втором отсеке, когда давление нормализуется, воздух во втором отсеке разреживается и выдавливает теплоноситель обратно в трубопровод.
Варианты для деревянных домов
Чтобы проложить трубопровод в деревянном основании, необходимо просверлить отверстия в деревянных балках перекрытия. При этом отверстия должны быть слегка больше диаметра труб, чтобы балка и вся конструкция не создавали давления на трубопровод.
При монтаже лучевой разводки в деревянных перекрытиях важно, чтобы конструкция пола не создавала давления на трубы, а последние были надежно зафиксированы
В нашем примере черновой пол деревянный, на котором и располагается система труб. Опять же таки, в толще пола не должно быть никаких соединений, т.к. они должны располагаться исключительно выше уровня напольного покрытия.

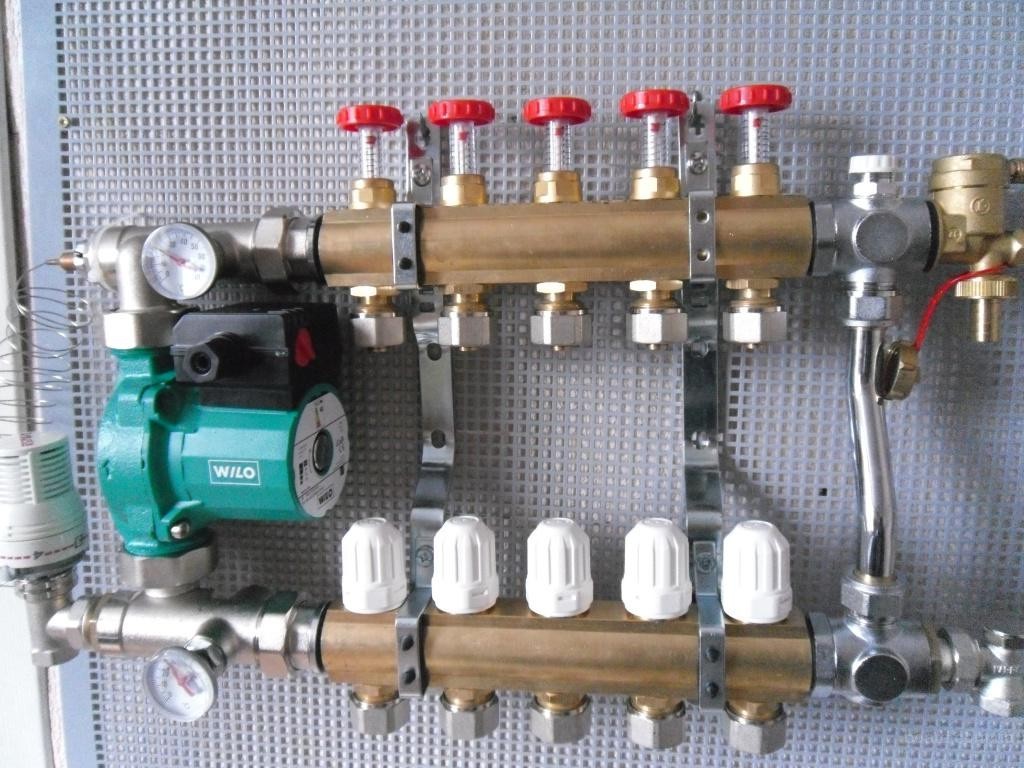

Выбор распределительного коллектора
Коллектор ещё в народе называют «гребенкой», потому как данный элемент системы отопления внешне напоминает гребешок для волос. В основании коллектора используется труба, к которой подходят многочисленные патрубки. В системе отопления лучевого типа используются два коллектора. Один коллектор устанавливается на подаче, а другой на обратке. Циркуляционный насос, как правило, устанавливается на входном коллекторе. Также здесь устанавливается многоходовой клапан, который оснащен термометром. В зависимости от заданной температуры термометр взаимодействует с клапаном, который увеличивает или уменьшает поступление нагретого теплоносителя в общий контур отопления.
После того как теплоноситель отдал тепло нагревательным приборам, по трубопроводу он возвращается в выходной коллектор. Соответственно после этого теплоноситель устремляется к отопительному котлу, где опять насыщается теплом. Также на входном коллекторе устанавливаются балансировочные элементы. Данные элементы регулируют количество теплоносителя, которое может пройти через коллектор. В общем, за правильное отопление помещения и оптимальный баланс нагрева, и отвечают эти оба коллектора.
Комбинированная схема разводки трубопроводов отопления
Нередко в помещении установлен всего не один отопительный прибор, а несколько. Подводить к каждому радиатору отдельную двухтрубную петлю-ветку при коллектроно-лучевой разводке нерационально. Лучше до каждой комнаты проложить отдельную ветку, которая внутри помещения обойдет несколько отопительных приборов, реализуя тупиковую или попутную схему.
Схема комбинированной разводки системы отопления.
Рассчитывают такую систему как лучевую. Ветки, снабжающие теплоносителем несколько радиаторов, подвергаются отдельному расчету как тупиковые или попутные. В современных системах радиаторы снабжаются термоклапанами (терморегуляторами), настраиваемыми пользователями на разные температуры, исходя из текущих требований комфортности нахождения в помещении. Стабильность температурного режима в помещении становится трудно поддерживать.
Оказывается можно избавиться от нестабильности, одновременно уменьшив затраты на подключение радиаторов, соединяя их по т.наз. «проходной схеме».
«Проходная» схема соединения радиаторов.
Термоклапан ставится только на первый в контуре радиатор, регулируя расход теплоносителя по всем последовательно включенным отопительным приборам. Они воспринимаются как один радиатор. Сложности балансировки возникнут при многосекционных приборах (по 10 и более секций).
