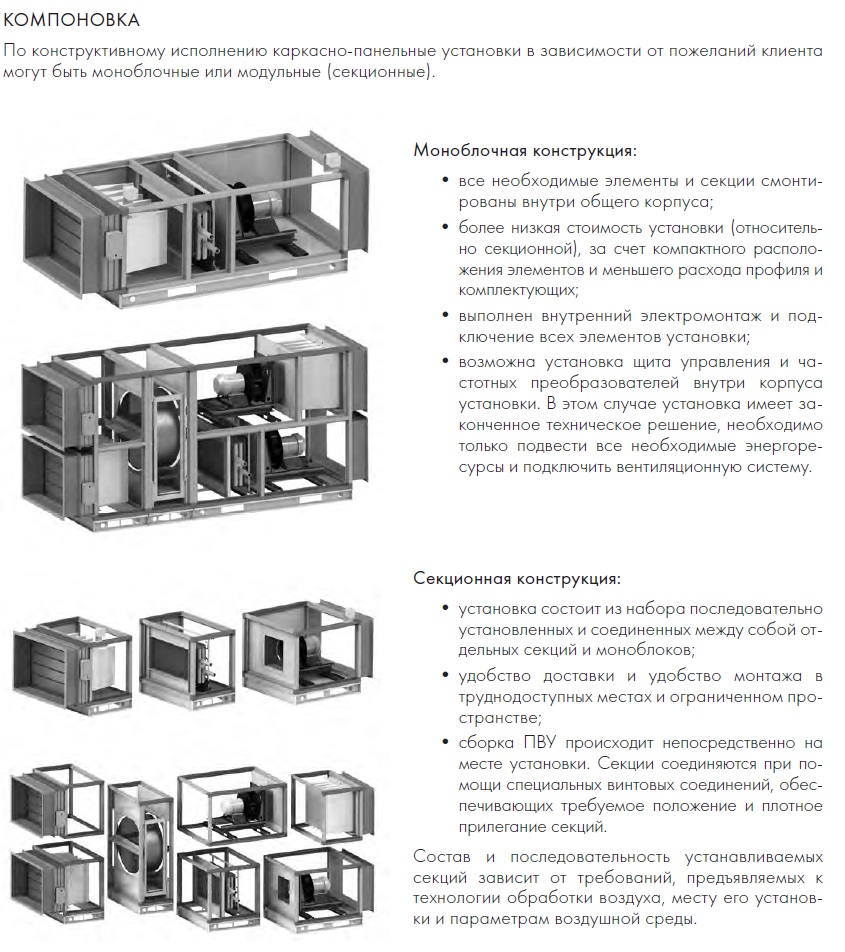

Ознакомление с особенностями каркасно-панельного и секционного центральных кондиционеров и их монтаж

Устройство

При рассмотрении сплит-системы кондиционирования необходимо изучить конструктивные особенности каждого из блоков.

В составе внутреннего компонента входит:

1. Испаритель — радиатор, разделенный на множество пластин. Используется для передачи холода от фреона, расположенного внутри радиаторного узла.
2. Вентилятор — вал с лопастями, используется для прогона воздушного потока через радиатор (испаритель).
3. Фильтры. Условно бывают нескольких видов: тонкой / грубой чистки, плазменные. Расположены под крышкой. Грубые фильтрующие элементы нуждаются в периодической очистке, а тонкие — монтируются на грубые фильтры и тоже нуждаются в чистке.
4. Лоток для дренажа. Собирает воду, которая появляется при работе кондиционера. На следующем этапе жидкость отводится через дренажную трубку
5. Электронная плата управления. Объединяет все электрическое оборудование, датчики и другие элементы. Берет на себя функции управления всеми компонентами сплит-системы.
6. Корпус. В нем собраны все компоненты блока, отличаются в основном только дизайном.

Современные внутренние блоки имеют много встроенных функций. К основным можно отнести управление температурой, таймер, дисплей с подробной информацией о климате, очистка воздуха от пыли / дыма, ионизация воздуха и т. д.

Что касается наружного блока, то он устроен по-другому:

1. Конденсатор — радиатор из меди или алюминия. Предназначен для обмена теплом между окружающей средой и фреоном. При работе системы охлаждения происходит конденсация фреона и его переход из газообразного в жидкое состояние.
2. Компрессор — сжимает рабочий газ и обеспечивает его движению по контуру устройства.
3. Вентилятор — создает воздушный поток, который проходит через конденсатор. В дорогих устройствах предусмотрена функция регулирования частоты вращения.
4. Фреонный фильтр — находится под компрессорным узлом, защищает от проникновения медной стружки или иного мусора.
5. 4-ходовой клапан — работает на нагрев и охлаждение, применяется для изменения потока фреона внутри системы при изменении режима.
6. Электрическое оборудование. Применяется для управления сплит-системой. В устройствах инверторного типа плата находится во внешнем блоке.
7. Корпус — объединяет все элементы устройства, обеспечивает защиту от негативных факторов.

Внешний блок ставится на фасаде, на крыше, балконе / лоджии, в коридоре, на лестницах или в вестибюле метро.

Установка компрессора во внешний блок позволяет уменьшить шум классической сплит-системы до 24-26 децибел.

Что такое воздушный сплит

Кондиционеры для сплит-систем выполняются с раздельными блоками: испарительным (внутренним) и комрессорно-конденсационным (наружным). Названия, впрочем, условные, т.к. большинство современных кондиционеров могут как охлаждать, так и обогревать помещение; при обогреве хладоагент конденсируется во внутреннем блоке, а и испаряется в наружном. Поэтому чаще говорят просто: наружный и внутренний блок.

В некоторых (довольно дорогих) моделях кондиционеров к одному наружному блоку подключается несколько внутренних, которые могут работать раздельно на охлаждение и обогрев. Такая сплит-система при первоначальной дороговизне в эксплуатации оказывается экономичнее: межкомнатный теплообмен в таком случае не мешает, а помогает кондиционеру. Как монтируется сплит-система в квартире, показано на рисунке:

Принцип работы кассетного кондиционера

Главная идея конструкторов – обеспечить вывод воздушной смеси наружу и ее оперативная замена охлажденным аналогом. С поставленной задачей справляется пара физически разделенных холодильных контуров.

Испаритель (внутренний блок) охлаждает поступающий воздух внутри помещения.

Конденсатор (наружный компонент) занимается теплоотводом «неугодной» смеси по климатическому параметру. Обмен тепловой энергией обеспечивает хладагент.

Принцип работы кассетного кондиционера

Расположение испарителя выбрано удачно – холодные потоки воздуха рассеиваются по комнате на 360 градусов.

Производители

Ассортимент большой. Из того что сталкивался:

• Daikin, Mitsubishi – дорого/круто;
• подешевле/нормально – Mitsubishi Heavy Industries (MHI). Большой плюс MHI в интернете можно легко найти подробные технические мануалы;
• относительно дешево/работать будет – Midea, Gree, Haier (крупные OEM производители кондиционеров из Китая). Но нужно быть готовыми, что “настоящие” мануалы, где есть все необходимые цифры, достать вряд ли получится. Насколько вольно производители из Китая обращаются с цифрами всем я думаю известно.

Инверторные машины хороши, но необязательны – смотрите на бюджет (общий на всю систему, а не только на стоимость самих кондиционеров).

Установка оконного кондиционера

Оконный кондиционер

Установка оконного климатического устройства – задача трудоемкая, которая требует от исполнителя максимальной внимательности и аккуратности. Такой кондиционер представляет собой цельный блок, что немного упрощает монтаж. Все работы выполняются в такой последовательности:

1. Для начала необходимо определиться с местом установки кондиционера и тщательно подготовить для этого стеклопакет. Окно размечают, по размерам аппарата, затем вынимают стекло и вставляют перемычку. Место под монтаж готово, свободное место рамы необходимо аккуратно застеклить;
2. Затем устанавливается кронштейн и само устройство. При этом нужно следить, чтобы задняя стенка была немного наклонена, для отвода конденсата;
3. Далее нужно прикрепить шланг для стекания конденсата. Шланг должен быть идеально ровным, без перегибов;
4. Выполняется подведение отдельной электрической линии под кондиционер;
5. Подключается заземление.

После стоит проверить работу оконного кондиционера. Если он не включается, стоит проверить все контакты и устранить неполадки.

Кондиционер центральный каркасно панельный северного исполнения

В северном исполнении кондиционеры всегда комплектуются встроенным утепленным ТЭНами воздухозаборным клапаном. Особенностью этого клапана является использование в конструкции периметрального обогрева, в виде расположенного по наружному периметру клапана гибкого саморегулирующего нагревательного кабеля, постоянно подключенного в сеть переменного тока 220 В.

Внутренние полости панелей заполнены теплоизоляционным материалом.Уплотнения между каркасом и панелями изготовлены из морозоустойчивого материала.

Северное исполнение кондиционеров подразделяется на 2 модификации:

КЦКП-С-1 – для обработки воздуха с минимальной температурой -40 °С

На входе в кондиционер устанавливается воздухозаборный клапан утепленный ТЭНами. Далее следуют блоки КЦКП стандартного исполнения.

КЦКП-С-2 – для обработки воздуха с минимальной температурой -50 °С

На входе в кондиционер устанавливается блок подготовки воздуха, обеспечивающий подогрев воздуха с минус 50 °С до минус 40 °С. Блок состоит из воздухозаборного клапана утепленного ТЭНами и теплообменника  электрического, работоспособного при температуре минус 50 °С. Каркас изготавливается из алюминия, панели блока из оцинкованной стали. Далее следуют блоки КЦКП стандартного исполнения.

Прокладка коммуникаций

Блоки кондиционеров в каркасных домах соединяются между собой медными трубками и электропроводом. Дополнительно через стену выводится наружу дренажная трубка.

Сначала укладывают медные трубы. Их предварительно обрезают под установленные размеры, выравнивают и защищают срезы. Далее на готовое изделие надевают трубку теплоизоляции и вставляют в отверстие, подготовленное в стене.

Окончания электропроводов предварительно зачищают от изоляции, обжимают клещами и устанавливают на них специальные наконечники. Подключение готового кабеля осуществляется согласно схеме, описанной в инструкции от производителя оборудования.

Дренажная трубка подсоединяется к соответствующему выводу, оборудованному на внутреннем блоке кондиционера, и выводится наружу здания через предварительно подготовленное сквозное отверстие в стене.

Мифы о кондиционерах

После того как кондиционеры стали неизменной частью бытовой техники, применяемой для своих нужд, появились разные мнения по их использованию.

Рассмотрим самые распространенные мифы:

Миф № 1. Кондиционер – как источник простудных заболеваний. Причиной недугов является неправильно подобранный температурный режим.

Миф № 2. Сплит-система – как распространитель бактерий. Их образование возможно внутри фильтров, если элементы своевременно не очищаются.

Миф № 3. Кондиционер – как разносчик зараженных микробов (легионеллеза). Для образования этих микробов нужна влажная среда с температурой около +35˚С, а в кондиционере накопление конденсата происходит при 0˚С. Получается, что приборы не могут в принципе формировать эти микробы. И все-таки для профилактики необходимо не реже одного раза в полгода обрабатывать аппарат специальным раствором, и ежемесячно менять фильтры.

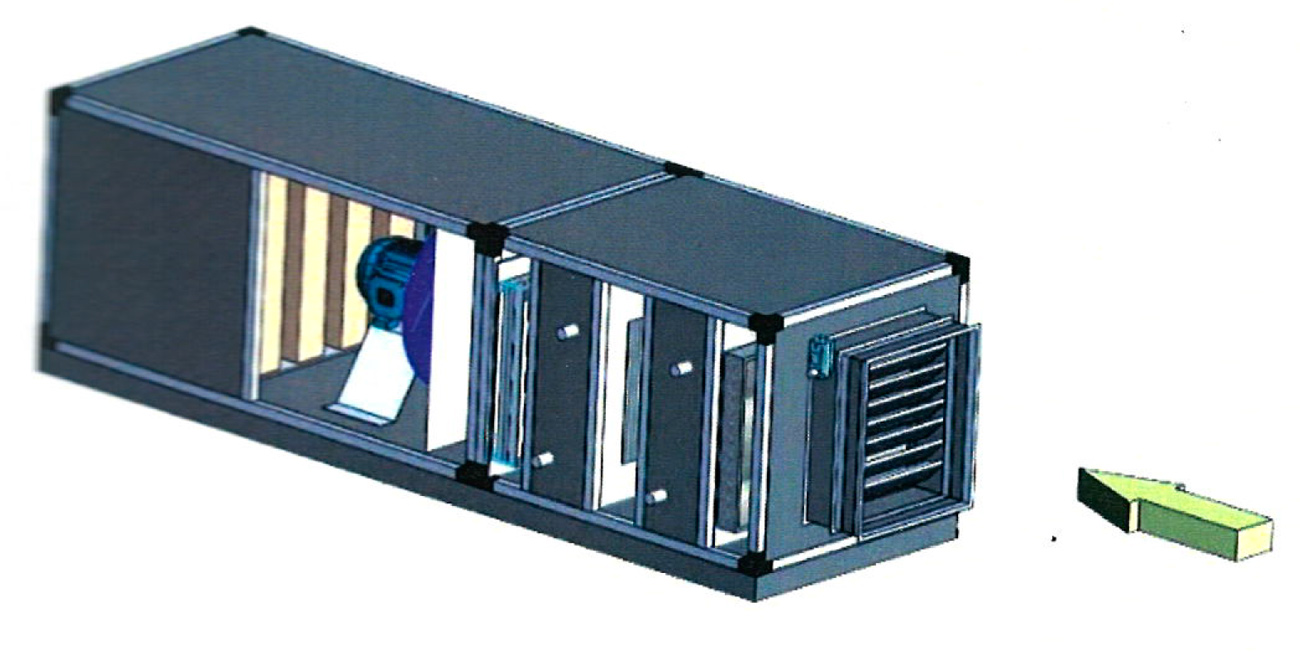

Элементы приточных установок КЦКП

1. Входной клапан предназначен для забора воздуха. В зависимости от требований заказчика кондиционер комплектуется следующими входными клапанами: гравитационным клапаном, клапаном с электроприводом, клапаном с ручным приводом. Материал клапана — оцинкованная или нержавеющая сталь. В исполнении для районов Крайнего Севера клапан поставляется со встроенными электрическими ТЭНами и подогревом электропривода.

2. Фильтр предназначен для очистки воздуха от пыли и других вредных веществ. Блок фильтра может включать нерегенерируемые сменные фильтры грубой фильтрации класса EU3-EU4, а также фильтры различной степени тонкой и специальной фильтрации, обеззараживания. Блок фильтра имеет люк обслуживания для замены фильтра. Фильтр выполнен в виде легкосменной жесткой рамки с закрепленным на ней фильтрующим материалом.

3. Вентилятор предназначен для перемещения воздуха в кондиционере и подачи его в систему или непосредственно в помещение. В кондиционере используется вентилятор со свободно вращающимся колесом, что позволяет организовывать выход потока воздуха в любом направлении, устанавливать блок теплообменника как до, так и после блока вентилятора. Блок вентилятора имеет съемный люк для обслуживания. Использование вентилятора со свободно вращающимся колесом позволяет значительно сократить габариты, массу, установочную и потребляемую мощность. На центральный кондиционер устанавливаются вентиляторы с отечественными двигателями, либо импортными «Siemens», по просьбе заказчика.

4. Воздухонагреватель предназначен для нагрева воздуха. Нагрев осуществляется различными теплоносителями: горячая вода, пар, электричество. В зависимости от требуемых параметров температуры воздуха на выходе, кондиционер может включать один или несколько блоков теплообменника. Возможны варианты установки в одном агрегате водяного и электрического теплообменника. Водяные и паровые теплообменники — биметаллические российского производства. На центральный кондиционер устанавливаются отечественные воздухонагреватели любого производителя по просьбе заказчика.

5. Воздухоохладитель предназначен для охлаждения воздуха. Применяются водные или фреоновые охладители. Стандартно в составе кондиционера комплектуется каплеуловителем и поддоном для сбора конденсата.

6. Шумоглушитель предназначен для снижения уровня шума на входе в кондиционер и на выходе. Используются глушители пассивного типа. На центральный кондиционер устанавливаются шумоглушители собственного производства, либо другого производителя по просьбе заказчика.

7. Теплоутилизатор предназначен для возврата части тепла удаляемого из помещения воздуха. В блоке теплоутилизации может быть использован роторный рекуператор, пластинчатый рекуператор, а также связь этиленгликолевых теплообменников. Температурный коэффициент полезного действия — до 85%.

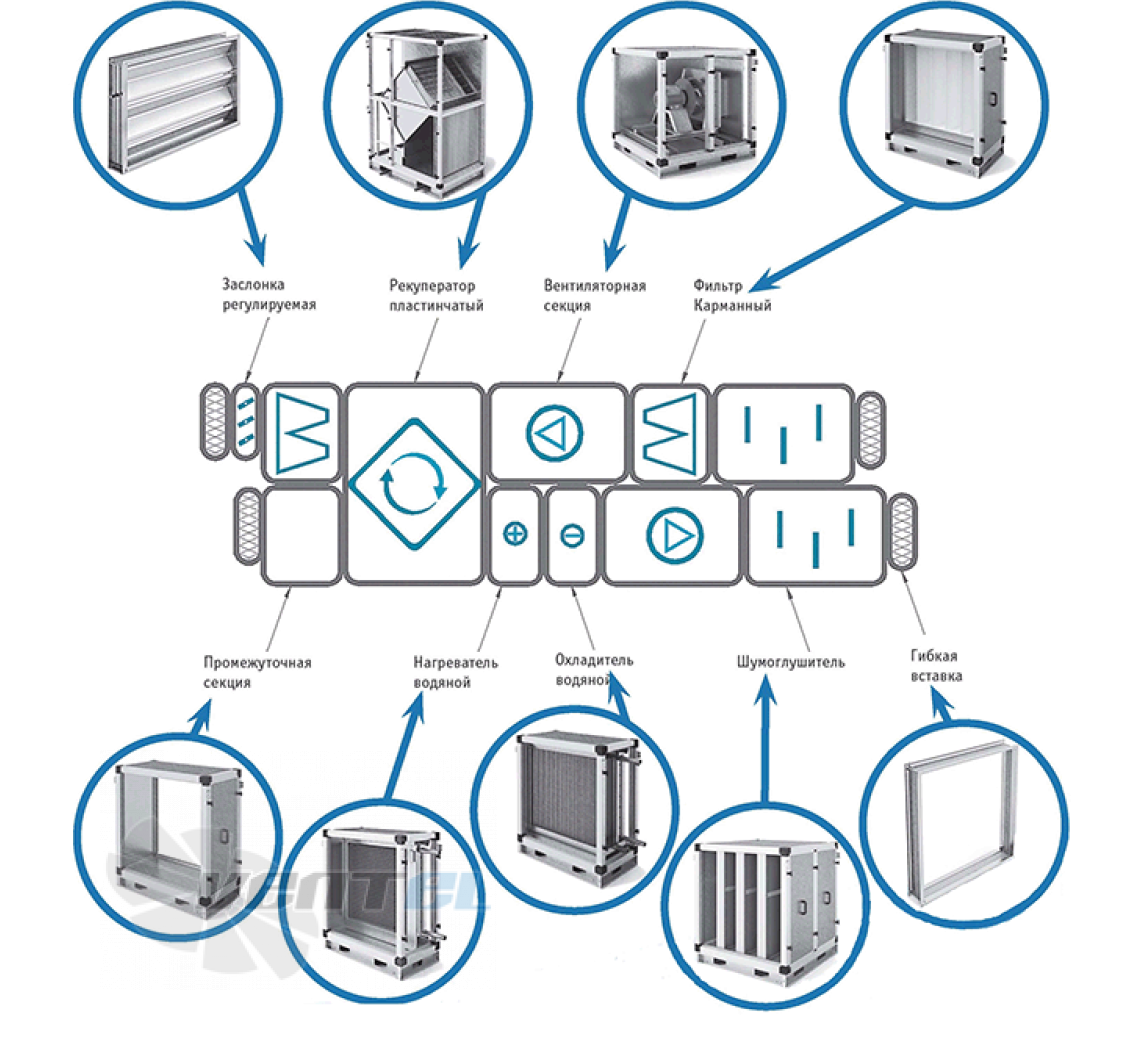

Пример комплектации приточной установки КЦКП

Обязательным компонентом, входящим в состав приточных установок являются системы автоматического управления САУ КЦКП. В базовую комплектацию центрального кондиционера система автоматического управления САУ не входит и подбирается отдельно. Система автоматического управления гарантирует работоспособность установки в требуемом режиме, надежность эксплуатации, предохранение центрального кондиционера от поломки в результате изменения внешних факторов (несанкционированное отключение воды, электричества и т.д.). Комплект автоматики различается в зависимости от назначения конкретного КЦКП, но минимальный и достаточный состав САУ должен быть установлен на каждой установке.

Обязательные функции САУ:

• автоматическое поддержание заданной температуры на выходе из установки;
• отключение вентилятора при поступлении сигнала с приборов пожарной сигнализации;
• защита теплообменника от замораживания (при теплоносителе — вода, пар);
• защита электродвигателя от перегрузки, скачков напряжения и перекоса фаз;
• защита от перегрева (электричество).

Источник

Цена на приточную установку

Приточные установки MRV имеют производительность по воздуху от 2000 до 150000 м.куб/час. При меньших расходах воздуха  применяются приточные системы серии MR-KR-E . Стоимость приточной установки зависит от типоразмера, производительности по воздуху, создаваемого давления, а также состава приточной или приточно-вытяжной установки. Например, приточно-вытяжная установка с рекуперацией включает в себя секцию рекуперации и дополнительные элементы автоматики, что непосредственно сказывается на итоговой стоимости приточно-вытяжной системы, а приточная установка для помещений с повышенными требованиями к очистке воздуха (чистые помещения) должна иметь в своем составе бактерицидную секцию (УФ фильтр с бактерицидными лампами).

Купить приточную установку  с необходимыми проектными параметрами не так сложно, как кажется. Стоимость приточной установки Вы можете узнать у специалистов нашей компании. Для этого необходимо позвонить нам по телефону (495) 783-87-60 или заполнить бланк — заказа на приточную установку. Также вы можете отправить необходимые параметры для подбора приточных установок в свободной форме на наш электронный адрес.

Использование воздуха

По количеству используемого уличного воздухопотока центральные установки кондиционирования делятся на прямоточные, рециркуляционные, с частичной рециркуляцией.

Прямоточные

Отличаются использованием только наружного воздухопритока. Свежий поток забирается с улицы, проходит через систему фильтрации, дезодорирования, дезинфекции, увлажнения и т.д. По сети трубопроводов подается внутрь помещения в необходимом количестве. Применяется, когда повторное использование отработанного воздуха по определенным причинам невозможно:

• выделение токсичных паров от химических веществ, образование газов ядовитых жидкостей и т.д.;
• большое количество пыли, мелкодисперсной взвеси различных твердых веществ;
• болезнетворные бактерии, микроорганизмы, попадание которых в обработанный воздухопоток строго исключено;
• остаток в воздушных массах неприятных, резких запахов;
• испарения, выделение паров взрыво-, пожароопасных веществ.

Рециркуляционные

Представляют собой замкнутую сеть воздуховодов, по которой циркулирует один и тот же воздушный поток. Он забирается из помещения, очищается, осушается или увлажняется. Затем, обработанный, вновь поступает внутрь кондиционируемого пространства.

Использование рециркуляционной системы возможно, когда воздушные массы не насыщаются вредными, взрывоопасными парами, крупнодисперсной пылью, резкими запахами. Требуется лишь регуляция температурного, влажностного показателя. Свежий воздухоприток не требуется, либо компенсируется за счет других систем.

В случаях, когда невозможно обеспечить свежий приток, систему полной рециркуляции можно использовать при условии оснащения ее дополнительным оборудованием грубой очистки, более тонкой воздушной фильтрации. Это значительно увеличивает стоимость всей системы, что целесообразно только при невозможности установить другие варианты кондиционирования.

Чаще всего схемой полной рециркуляции оснащаются техпомещения с установленным производственным оборудованием, выделяющим большое количество тепла.

С частичной рециркуляцией

Предполагает одновременное использование наружного воздухопотока с рециркуляционным. Наиболее гибкая схема кондиционирования, которая может работать в трех режимах: прямоточном, полной рециркуляции, частичной рециркуляции в зависимости от требуемых показателей, качества наружного воздухопотока.

Применение подразумевает соблюдение некоторых условий:

• рециркулируемый воздухопоток не содержит вредных химических, токсичных испарений;
• объем вытяжного потока больше приточного;
• наружные воздушные массы по температурно-влажностным показателям должны приближаться к необходимым параметрам для притока. Иначе кондиционирование будет осуществляться по схеме полной рециркуляции с регулированием воздушного газового состава дополнительным оборудованием;
• минимальное количество свежего воздухопотока определяется санитарными нормами;
• степень добавления уличного воздушного потока зависит от его температуры, уровня влажности, которые должны максимально соответствовать требуемым параметрам.

Данные устройства делятся:

• центральные установки кондиционирования с первой рециркуляцией. Свежий воздух смешивается с рециркуляционным до камеры орошения. Это уменьшает расходы на обогрев, охлаждение подаваемого воздухопритока;
• центральные установки кондиционирования со второй рециркуляцией. Добавление уличного потока к рециркуляционному после камеры орошения.

Сплит-системы

Низкий уровень шума и лучшее, чем у оконных кондиционеров, качество распределения воздуха в помещении обеспечит сплит-система, которая состоит из двух блоков, соединенных между собой теплоизолированными медными трубками, линиями управления и электропитания. Установки этого типа эффективно охлаждают, обогревают, осушают и очищают воздух от пыли в помещении любых размеров и назначения.

Наиболее шумные и громоздкие узлы системы, в том числе и компрессор, заключены в стойкий к воздействию окружающей среды внешний блок, который устанавливают за пределами помещения

Важно правильно выбрать место для установки наружного блока, в противном случае он может грубо нарушить архитектурный облик коттеджа. В помещении размещается практически не создающий шума внутренний блок с пультом дистанционного управления. Внутренний блок сплит-системы должен обладать достаточной мощностью и соответствовать интерьеру помещения

Если в комнатах коттеджа нет подвесных потолков, то используют внутренние блоки настенного, напольного, потолочного и колонного типов. Настенные внутренние блоки хорошо сочетаются с классическими и современными интерьерами. Они компактны, удобны в эксплуатации и пригодны для помещений небольшого и среднего объема. Однако в больших помещениях необходимо устанавливать более мощное оборудование, например напольные или потолочные внутренние блоки, закрепляемые либо на потолке, либо в нижней части стены, у пола. Блоки равномерно распределяют воздушный поток, благодаря чему в помещениях не образуется зон переохлаждения или перегрева. При кондиционировании холла здания и других объемных помещений можно использовать также внутренние блоки колонного типа

Внутренний блок сплит-системы должен обладать достаточной мощностью и соответствовать интерьеру помещения. Если в комнатах коттеджа нет подвесных потолков, то используют внутренние блоки настенного, напольного, потолочного и колонного типов. Настенные внутренние блоки хорошо сочетаются с классическими и современными интерьерами. Они компактны, удобны в эксплуатации и пригодны для помещений небольшого и среднего объема. Однако в больших помещениях необходимо устанавливать более мощное оборудование, например напольные или потолочные внутренние блоки, закрепляемые либо на потолке, либо в нижней части стены, у пола. Блоки равномерно распределяют воздушный поток, благодаря чему в помещениях не образуется зон переохлаждения или перегрева. При кондиционировании холла здания и других объемных помещений можно использовать также внутренние блоки колонного типа.

Внутренние блоки кассетного и канального типов устанавливают в пространство над подвесным потолком. Современные кассетные внутренние блоки имеют малую высоту и равномерно распределяют кондиционированный воздух за счет раздачи подготовленного потока в двух или в четырех направлениях и использования качающихся жалюзи. Еще более равномерное распределение воздуха обеспечивают внутренние блоки канального типа, которые устанавливают в пространстве над подвесным потолком или в подсобном помещении. В отличие от других типов внутренних блоков сплит-систем внутренний блок канального типа может не только обрабатывать побывавший в помещениях воздух, но и “доводить до ума” небольшое количество свежего, предварительно подготовленного воздуха с улицы. Кондиционированный воздух по расположенной над подвесным потолком системе вентиляционных каналов подается через встроенные в потолок анемостаты в помещение любой формы и размеров.

Не так давно на рынке появились сплит-системы с инверторным управлением компрессора, быстрее обычного подогревающие или охлаждающие воздух, очень точно поддерживающие заданную температуру, обеспечивающие значительную экономию электроэнергии, весьма долговечные и устойчиво функционирующие при низких температурах наружного воздуха. Некоторые модели способны эффективно работать в режиме обогрева воздуха и при 20-градусном морозе.

Для выбора и установки конкретной модели сплит-системы необходимо воспользоваться услугами профессионалов. Монтаж сплит-систем с внутренними блоками настенного типа обычно составляет 15-25% от стоимости оборудования. Установка кассетных и канальных кондиционеров стоит немного дороже. Если установочный комплект – кронштейны, дренажные трубопроводы, трубки и т.д. – не включен в стоимость системы, за него придется уплатить еще 10-15% от общей стоимости оборудования.

Исполнение КЦКП

Производители предлагают несколько вариантов исполнения каркасно-панельных кондиционеров:

• стандартное внутреннее исполнение, обозначаемое аббревиатурой КЦКП, которое устанавливается в венткамеры или в специальные помещения для кондиционеров,
• наружное исполнение с добавкой буквы «Н» (КЦКП-Н), которые монтируются на улице, чаще на крышах зданий,
• КЦКП-С – северное исполнение для использования в регионах с низкими температурами,
• КЦКП-В – взрывозащищенный вариант,
• КЦКП-Аэ – сейсмостойкое оборудование, которое используется в системах кондиционирования атомных станций,
• КЦКП-Гн – применяется в помещениях с повышенными требованиями к гигиеническим нормативам,
• КЦКП-П – изготавливаются для установки в метро и других подземных сооружениях.

Все предлагаемые кондиционерные каркасно-панельные установки – это большой модельный ряд в плане производительности оборудования. Диапазон технической характеристики достаточно внушительный – 400-100000 м³/ч, поэтому согласовать и подобрать необходимый кондиционер под требуемые параметры помещений или зданий не составит труда.

Прецизионные кондиционеры – типы

Все указанные выше типы прецизионных кондиционеров имеют высокую производительность и достаточную мощность (5−100 кВт). А также все их выполненные узлы и детали надежны.

Исходя из представленных особенностей точных кондиционеров, можно выделить у них сильные стороны:

1. Все типы подобных приборов имеют высокую степень точности установленных параметров и рабочих режимов. Температура и влажность воздуха, степень активности воздушного потока – все значения будут поддерживаться с точностью по максимуму.
2. Высокий уровень надежности в условиях непрерывной эксплуатации прецизионных кондиционеров в течение 18 лет. При этом большая часть моделей, которые сегодня выпускаются, имеют функцию «Обратный запуск», что обеспечивает перезапуск оборудования автоматически при сбоях напряжения в сети или можно перезапускать его дистанционно. То есть, можно не волноваться о необходимости непрерывного контроля со стороны человека внутри комнаты с кондиционерами этого вида.
3. Все существующие модели прецизионных кондиционеров имеют высокие значения энергоэффективности, КПД, экономичностью и производительностью. Помимо того, они оборудованы системой естественного охлаждения (Free Cooling): зимой эти кондиционеры «забирают» холодный воздух извне, что приводит к низким значениям электропотребления. При этом воздух распределяется равномерно по помещению.
4. Все точные кондиционеры эффективно работают при наружных температурах – от -50◦ до +50◦.
5. Такие климатические оборудования одновременно с охлаждением воздуха выполняют его фильтрацию. Таким образом, сразу осуществляется две функции: фильтрация воздуха для комфортного дыхания и очистка от мелких частиц и пыли, что может нанести ущерб техники внутри помещения.
6. Монтаж прецизионных кондиционеров (цена – от 65 тыс. руб. до 117 тыс. руб.) выполняется только специалистами, что позволяет не беспокоиться за поломку повреждения в работе либо неприятностей прочего рода.

В договоре с компанией, выполняющей монтаж промышленного прибора, необходимо учесть такой пункт, как техническое обслуживание прецизионных кондиционеров, которые будут ее профессионалами установлены.

  Кондиционеры рода – описание

О том, где лучше установить кондиционер в квартире, читайте в нашей следующей статье.

Также вас может заинтересовать, какие кондиционеры самые энергоэффективные и самые надежные. Об этом читайте по адресу: http://remontspravka.com/klassyi-konditsionerov/

Чистка домашнего кондиционера. Смотрите специфику очистки кондиционеров и ее стоимость.

Особенности использования при высоких уличных температурах

Отдельный вопрос касается применения устройств при высокой температуре на улице. Здесь для обеспечения функционирования сплит-системы возникают более высокие требования к давлению, которое существенно возрастает.

При этом максимальные параметры давления / температуры зависят от типа хладагента.

К примеру, для наиболее популярного R410A критический параметр +72 градуса Цельсия, поэтому предельная температуры для работы сплит-системы ограничена 50 градусами.

В случае с R22 критический / максимальный параметр составляет 96 / 70 градусов Цельсия соответственно. Достижение указанных выше показателей вполне реально, если неправильно установить внешний блок.

К примеру, он может быть поставлен на крыше в месте «зеркала», а именно концентрации солнечных лучей.

При увеличении температуры на улице разница давлений на входе-выхода возрастает. Как результат, через капиллярную трубу проходит больше газа. В результате компрессор больше нагружается, и повышается энергопотребление оборудования.

Зачастую при таких обстоятельствах может произойти перегрев и отключение от защиты. Это вполне реально, ведь сплит-системы настраиваются на температуру до 40 градусов Цельсия.

Иногда при работе в условиях повышенных температур могут использоваться нестандартные режимы.

К примеру, если уменьшить пропускные возможности трубки, компрессору будет проще создать большую разницу давлений на входе-выходе и удастся уменьшить объем хладагента в системе.

Минус в том, что при нормальном режиме работы применение такой системы невозможно, поэтому применение такой опции уменьшает ресурс.

Конструкция системы

Корпус центрального кондиционера поделен на несколько секций, которые выполняют каждая свою функцию в зависимости от комплектации. В стандартный набор секций входят:

• Вентиляторная – нагнетает наружный воздух внутрь агрегата и далее продвигает по зонам кондиционера. Обычно представлена центробежным вентилятором.
• Охлаждающая – отдел с медными трубками внутри которых циркулирует хладагент (фреон, вода). Если в качестве хладагента используют фреон, то он связывается для работы с компрессорно-конденсаторным блоком. Если вода, то в качестве холодильной установки применяют чиллер.
• Фильтрующая – очищает поступивший в систему воздух. Для этого применимы первичные фильтры класса EU1-EU3, которые удаляют из потока 60% примесей крупной фракции и вторичные класса EU5-EU6 для тонкой очистки, в которых остается 90% микроскопических частиц. В центральных установках могут быть монтированы гофрированные, мешочные, абсорбционные, дезодорирующие фильтры.
• Нагревательная – также как и секция охлаждения состоит из трубок, но они подключены к паровому или электрическому нагревательному элементу.
• Увлажняющая – это пароувлажнитель или камера для орошения на основе форсунки. Проходящий воздушный поток, проходя секцию, обогащается частичками влаги. Следующая часть агрегата оборудована каплеуловителем для предотвращения попадания влаги в другие узлы.
• Шумопоглащающая – чтобы в комнате не были слышны шумы от работы устройства, на выходе из него устанавливают звукопоглощающие пластины. Они могут быть в виде нескольких слоев минваты или стекловолокна. Такой материл способен поглатить часть шум от механизмов.

Условия эксплуатации

Каркасно-панельное оборудование комплектуется автоматикой, которая отвечает за корректную работу всех модулей. С ее помощью контролируются выставленные параметры работы кондиционерной системы, а также производится защита от аварийных ситуаций.

В основе автоматики лежат температурные датчики, отслеживающие температуру внутри помещений. Именно они отдают сигналы вентиляторам, которые отключаются или уменьшают скорость вращения крыльчатки. Таким способом регулируется температурный режим, или перекрываются клапаны подачи теплоносителя/хладагента.

Вся автоматика объединена центральным блоком, который считывает информацию, поступающую от контролеров (датчиков).

К условиям эксплуатации серьезных требований нет. Надо вовремя очищать или менять фильтры, проверять теплообменники на предмет свободного пространства между ребрами, так как они иногда забиваются пылью. Нужно проверять работу вентиляторов, компрессора кондиционерной установки и других приборов.

Устройство бытового кассетного кондиционера

Охлаждающая техника кассетного типа представляет собой двухмодульную систему, благодаря которой осуществляется функция охлаждения воздуха до заданной температуры.

Комплект кассетной сплит-системы составляют модули:

1. Внешний (уличный).
2. Внутренний (квартирный, офисный).

Оба модуля комплекта являются индивидуальным блоками, которые при монтаже системы в рабочее состояние объединяются технологическими трубопроводами и электрическими соединениями.

Нужно отметить: сплит-системы кассетного типа чаще используются в качестве офисного оборудования, устанавливаются на объектах малого бизнеса и внутри административных зданий.

Применение в квартирах или домах – явление достаточно редкое. Основная причина такого расклада – необходимость устройства на объекте фальш-потолка, потому как внутренний модуль имеет назначение монтажа под потолком.

Строение внешнего модуля

Эта часть конструкции кассетного кондиционера полностью соответствует классическому исполнению бытовых систем кондиционирования воздуха.

Блочный уличный модуль содержит внутри следующие компоненты:

• компрессор;
• конденсатор;
• вентилятор;
• элементы автоматики;
• электрические детали.

Компрессор и конденсатор объединяет холодильный контур, заправляемый фреоном, от которого через пару линейных запорных кранов сделаны контактные точки для соединения с внутренним блоком.

Электрические соединения под автоматическое управление и питание компрессора внешнего модуля также выводятся на контактную панель внутреннего модуля, где коммутируются соответствующим образом (по схеме) и выводятся на общее питание.

Особенности внутреннего блока

Эта часть кондиционера выполнена в виде рабочей блочной кассеты с панелью, предназначенной для встраивания в потолочную конструкцию. Причём потолочная конструкция должна иметь так называемый фальш-потолок.

Рабочий (системный) блок «прячется» под фальш-покрытие, а распределительная панель остаётся на одной плоскости с фальш-покрытием.

Распределительная панель внутреннего кассетного блока в целом содержит несколько элементов:

1. Воздухозаборную решетку.
2. Фильтр грубой очистки.
3. Фильтр ионизатор.
4. Жесткую раму.
5. Лицевую накладку.
6. Распределительные жалюзи.

Воздухозаборная решетка с фильтрами ионизации, грубой очистки и жесткой рамой располагается в центральной области распределительной панели.

По периметру – на боковых сторонах той же распределительной панели – размещаются каналы выхода охлажденного воздуха, дополненные жалюзи с автоматической цикличной регуляцией потока.

Лицевая накладка распределительной панели кассеты, кроме всего прочего, содержит плату световой индикации и дистанционного управления. Есть модельное исполнение, укомплектованное проводным пультом управления.

Рабочий блок кассеты, «спрятанный» под фальш-потолком, является частью холодильной конструкции, включающей: испаритель, вентилятор, устройство отвода конденсата, узлы подключения линий от наружного модуля, плату электрических соединений.
