Трубы высокой прочности
Гофрированные трубы
Это полная противоположность материалу ПП и ПЛ, их укладывают на значительную глубину, так как прочностные показатели в десятки раз превосходят характеристики вышеописанных товаров. Если вам необходимы канализационные трубы для наружной канализации диаметром от 200 до 800 миллиметров – это идеальный вариант для вас. Они подходят только для наружного использования, актуально покупать их только для прокладки на большую глубину, так как стоимость в 5-10 раз выше, чем на обычный товар.
Их стенки изготавливаются из толстого полиэтилена, который играет роль оплетки, а также из более тонкого, внутреннего слоя, который существенно увеличивает пропускную способность (гладкий слой полимеров). Некоторые разновидности с маркировкой “H” выдерживают температуры до +200 градусов, что дает возможность использовать их практически в любом производственном помещении в качестве водостоков и каналов для утилизации горячих отходов.
Металлополимерные трубы
По сути, это те самые пластиковые изделия, только с металлическим армированием, которое придает повышенную жесткость. Их можно использовать для промышленных нужд или для канализации с принудительной откачкой, где создается высокое давление.
Их можно укладывать на любую глубину, а также под дорогами – вес не страшен для них. Ко всему этому они обладают массой преимуществ пластиковых изделий: легко гнуться, хорошо обрабатываются, характеризуются малым весом, имеют повышенную коррозионную стойкость. Помимо всего этого, они не повреждаются грызунами, отлично чувствуют себя в любой агрессивной среде.
СРАВНЕНИЕ ПВХ, ПЭ И ПП
Из данного сравнения можно сделать вывод, что все три полимера имеют свои достоинства и недостатки. Более подробно остановимся на применении так называемого вторичного сырья в качестве исходного полимера.
В настоящее время для производства ДПК-композиций в России стали использовать вторичный, т.е. ранее переработанный полимер. Вторичного ПВХ в чистом виде не существует. Из готовой композиции ПЭ и ПП производится огромное количество вещей, используемых в быту: крышки, канистры, ящики, лейки, бутыли, пакеты, пленка, стаканы, упаковка и многое другое. Полиэтиленовые изделия – лидеры по попаданию на свалку. Эти отходы собираются, переплавляются, закрашиваются в однородный цвет и получается вторичное сырье.
Бесспорно, отходы нужно перерабатывать, но из вторичного сырья производят изделия, которые нельзя подвергать воздействию солнечных лучей и механическим нагрузкам. В большинстве случаев вторичное сырье используют для удешевления продукции. К сожалению, невозможно узнать, первичный или вторичный полиэтилен использован при производстве. Определить это удается только по истечении некоторого периода времени (от полугода до 3-х лет) нахождения продукции на открытом воздухе.
Некоторые производители пытаются изменить эту ситуацию и применяют специальные добавки для восстановления первичных свойств полимера, но в итоге изделия получаются дороже на 10-15%, чем из первичного материала. Есть и удачный пример использования вторичного сырья при производстве ДПК. Американский производитель изделий из ДПК TREX из вторичного сырья формирует внутренний слой, который закрывает слоем (оболочкой) из первичного, стабилизированного сырья, что гарантирует большой срок службы изделий. Но главная проблема все та же – высокая цена на данный продукт.
Все вышесказанное — это не голословное утверждение, а собственный опыт. Ниже представлены фотографии результатов использования вторичного сырья. Образцы были уложены на дачном участке в 2012 году на открытом воздухе и подвергались воздействию солнечных лучей, дождей и морозов.
ДПК и изделия из него — это высокотехнологичный продукт, сочетающий в себе натуральную древесину, полимеры, добавки и пигменты, соответствующие европейским стандартам. Поэтому нельзя воспринимать ДПК как смесь отходов неизвестного происхождения.
Ниже приведено сравнение готовых изделий из ДПК на основе ПВХ, ПЭ и ПП на примере террасной доски.

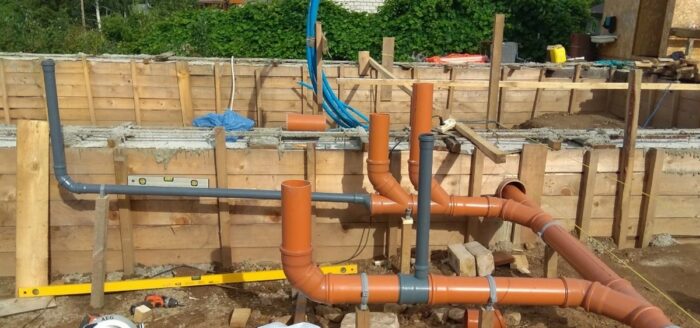

Отличия наружной и внутренней канализации
Канализационные трубы для наружной и внутренней канализации имеют свои специфические отличия, поскольку они служат разным задачам и выполняют отличные друг от друга функции.
Внутренние канализационные трубы используются преимущественно для отвода сточных масс на основании действия гравитационных законов. Их устройство несколько проще, чем труб внешних инженерных коммуникаций. Системы внутренней канализации включают в себя наборы сантехнических устройств и приборов, дополнительно оснащенных очистителями, которые помогают сточным водам не разъедать конструкцию труб и успешно выводить по специальным линиям все ненужные массы. К особенностям труб внутренней канализации стоит отнести следующие моменты:
- Прочность. Несмотря на то, что конструкции, расположенные внутри дома, являются более легкими и простыми в установке и использовании, они все равно должны быть достаточно прочными, чтобы выдерживать напор сточных вод и выводимых на пределы дома масс. Материалы для изготовления используются высокого качества, в противном случае может сложиться такая ситуация: то, что должно оказаться в стоках, окажется внутри вашей квартиры.
- Термостойкость и биостойкость. Трубы, используемые для внутренних инженерных коммуникаций, не должны быть восприимчивы к разрушительным воздействиям температур и биологических отходов – так они прослужат дольше, а необходимость в ремонте и частых осмотрах резко сократится.
- Гладкость. Внутри труб должны отсутствовать какие-либо зазоры или выступы, чтобы в таких «складках» не застревали или не оставляли следов элементы, которые потенциально могут навредить их состоянию.
- Удобство монтажа. Трубы внутренней канализации устанавливаются быстро и требуют меньше усилий, поскольку их вес меньше, а для монтажа не нужно предварительной подготовки.
Интересно! Лучшие производители полипропиленовых труб на 2022 год — рейтинг, плюсы и минусы
В отношении труб внешней канализации ситуация обстоит иначе – если для внутренней сточной магистрали необходимо использовать полипропилен, то для канализационных труб внешней канализации требуется ПВХ. К отличительным особенностям внешних труб относят:
- Цвет. Он должен быть яркий. Зачастую применяют оранжевый оттенок, поскольку так трубу внутреннего канализационного пути легче обнаружить, например, это помогает в оперативном реагировании на протечку.
- Утолщенная стенка. Для наружных труб характерен больший диаметр, следовательно, возникает необходимость в сдерживании большего напора сточных масс. Поэтому размер канализационной трубы для наружной канализации всегда составляет около 3,4 мм, тогда как во внутренней – около 2 мм.
- Теплостойкость. Этот параметр у внутренних и внешних канализационных труб довольно схож, поскольку прочность является одним из ключевых моментов в изготовлении подобного рода коммуникаций, поскольку она обеспечивает ее долговечность и нормальную работоспособность.
- Продолжительный срок службы. Трубы внешних сообщений канализации отличаются надежностью на 10-20 лет, тогда как трубы внутренней канализации необходимо менять каждые 5-7 лет.
- Стоимость. Трубы с оранжевой окраской стоят на 20-25% больше, чем трубы из серого или синего материала, применяемые для внутренних путей перемещения сточных масс.
Сфера применения
Применение трубных материалов в быту и промышленности не ограничивается прокладкой коммуникаций. Однако основными сферами использования остаются трубопроводы для подачи питьевой воды, водоотведения, защиты электрических проводов и коммуникаций связи.
Трубы ПВХ электротехнические
Гофра для прокладки электрических проводов это удобный, недорогой, пожаробезопасный изолятор, который используют для разводки электросетей в индивидуальном и промышленном строительстве. ПВХ гофру прокладывают внутри помещений открытым способом, поверх стен (крепление к стенам на клипсах) или замуровывают каналы в бетон (скрытая проводка).
Гибкие материалы легко монтировать. Они выполняют две функции:
- служат для проводов изолятором от внешних повреждений;
- выполняют функцию противопожарной защиты, поскольку не поддерживают горение в случае возгорания проводки.
Рекомендуем ознакомиться: Как применять средство «Крот» для чистки засоров в трубах и их профилактики?
Гофрированные трубы отличаются по диаметру (диапазон варьируется от 16 до 50 мм) в зависимости от мощности прокладываемых проводов. Так 32 диаметр используют для изоляции проводки между электрощитами, 25 — для разводки к распредкоробкам, меньшие — к розеткам и выключателям. Гофра 16-20 мм в диаметре используется также для прокладки коммуникационных сетей (интернет, телефон). В продаже бухтами по 20, 50 и 100 м или погонным метром.
Для прокладки электрических коммуникаций в офисных, промышленных зданиях используют жесткие ПВХ трубы. Они продаются сегментами по 2-6 м.
Водоснабжение
Для монтажа водопроводных сетей используют НПВХ трубы, которые устойчивы к давлению при централизованной подаче воды. Эти трубные материалы обладают высокой химической устойчивостью и антибактериальными свойствами, что вкупе с гладкостенностью, делает их не просто экологически чистыми и безопасными, но и рекомендуемыми.
НПВХ трубы для систем водоснабжения светлого серого цвета. Монтаж осуществляется в раструб, без применения резьбовых соединений или на клей. Наружные коммуникации нуждаются в утеплении.
Монтаж напорных водопроводов осуществляют при помощи специального клея, в раструб на фитинги. Для этого нужно:
- трубу отрезать перпендикулярно направляющей оси;
- снять фаску;
- промазать срез специальным очистителем, который предварительно размягчает материал;
- промазать клеем трубу и фитинг, соединить физическим усилием, вставляя трубу до упора;
- прокрутить трубу на четверть оборота для лучшего распределения клеевой основы;
- результатом манипуляций будет ровный валик клеевой массы на границе фитинга, который удаляют чистой ветошью.
К недостаткам ПВХ изделий относят их сложную утилизацию, поскольку при недостаточной температуре горения этот материал выделяет ядовитые вещества.
Канализация

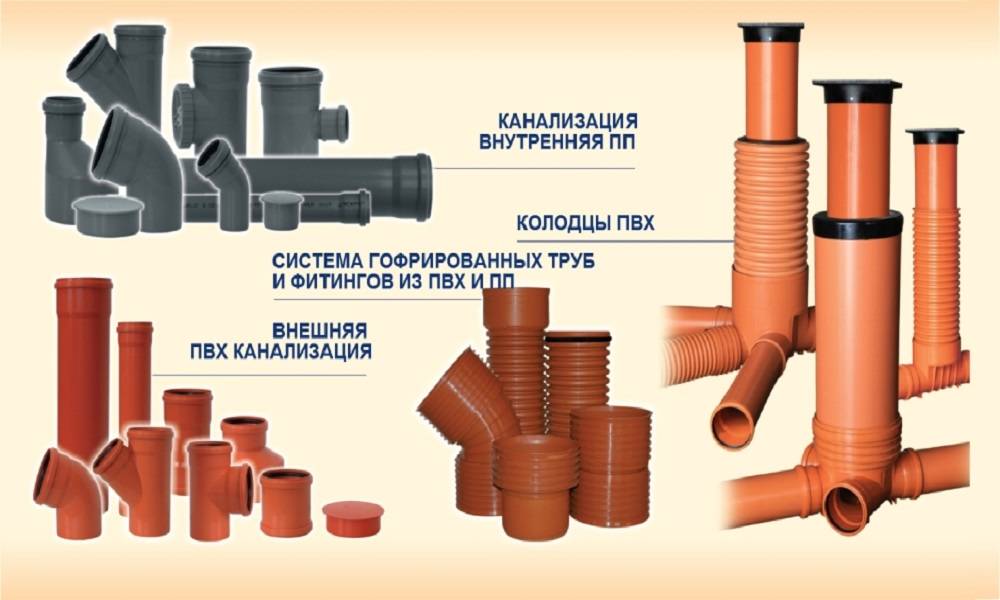

Канализационные трубы НПВХ для внешней прокладки отличает яркая оранжевая окраска. Это изделия из непластифицированного поливинилхлорида, которые отличаются устойчивостью к механическим нагрузкам. Различают напорные и безнапорные материалы. Для канализации, отведения атмосферных вод с участка в основном используют безнапорные разновидности.
Производители предлагают гофрированные и гладкие канализационные ПВХ изделия. Гофрированные изготавливают с двойной стенкой (внутри гладкая труба) и простые, внутренняя стенка которых также гофрированная. Гофра здесь используется с целью повышения устойчивости к механическим нагрузкам.
Монтаж канализационных труб осуществляют в раструб. Для внутренней прокладки используют трубы серого цвета диаметром 50-110 мм. Внешняя труба может быть от 110 до 250 мм в диаметре. Сегменты готовых изделий в продаже варьируются от 50 см до 8 метров.
Рекомендуем ознакомиться: Использование пластиковых фиксирующих хомутов для крепления труб
При монтаже водоотведения следует помнить о необходимом уклоне в 2 градуса. Меньший угол наклона может стать причиной застоя воды и перемерзания системы. При большем поток идет с такой скоростью, что не успевает увлекать тяжелые частицы механических примесей (например, песок), что способствует образованию засоров.

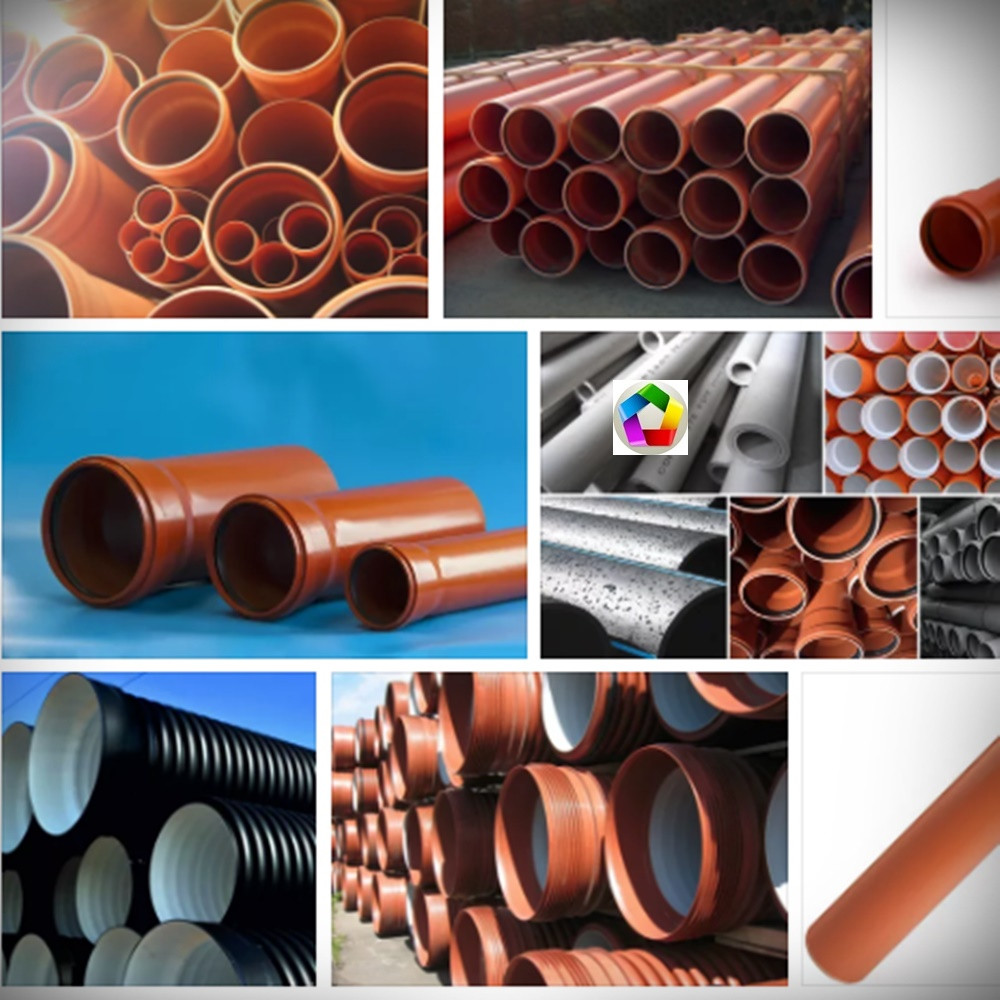

Виды труб и различия в применении
Монтаж канализационных гидросистем подразумевает использование труб из следующих материалов:
- поливинилхлоридные (ПВХ);
- полипропиленовые (ППЛ);
- полиэтиленовые (ПВД или ПНД).
В строительстве современного жилищного фонда наибольшее распространение получили трубы ПВХ со сплошной внутренней стенкой. Они имеют монолитную (однослойную) или трехслойную конструкцию. По показателю кольцевой жесткости SN различают пять категорий: 2, 4, 8, 16 или 32 кН/м2. Соответственно чем тоньше стенка, тем меньше показатель жесткости, а значит меньшую нагрузку способна выдержать труба.
Для облегчения контроля жесткости, изделия имеют различный цвет. SN2 и SN4 имеют серый цвет и применяются только внутри помещений, в коробах, лотках и штробах. Толщина стенки 2.7 мм.
Оранжевые трубы SN8 (трехслойные) имеют стенку 3.7 мм и предназначены для использования снаружи зданий, могут укладываться в траншеях, способны выдержать значительную механическую нагрузку.
Белый цвет свидетельствует о том, что стенка трубы имеет толщину 3.4 мм. Это трехслойная конструкция с повышенным шумопоглощением.
Полипропилен обладает большей эластичностью, стабильно устойчив к температуре до 70°С а при кратковременном воздействии (не более 60 сек) может выдержать 90°С.
При транспортировке и монтаже в условиях низких температур, трубы из ППЛ лучше противостоят ударным нагрузкам.
Полиэтилен низкого давления (ПНД) отличается высокой прочностью, применяется в напорных системах водоотвода. Способен нести давление до 10 атм. Но есть ограничение по температуре эксплуатации (до +60°С). При длительном воздействии горячей воды деформируется.
Это эластичный материал, с высоким пределом текучести. На продольную растягивающую нагрузку реагирует удлинением, а не разрушением.
Из полимеризованного этилена делают спиральновитые трубы диаметрами до 1600 мм. При этом, внутренняя поверхность гладкая, чтобы не повышать гидравлическое сопротивление. Такая двухслойная конструкция существенно расширяет пропускную способность канализации.
Технические характеристики
Различают несколько разновидностей поливинилхлорида для труб, в зависимости от метода изготовления и химических добавок:
- ХПВХ – с дополнительным введением атомов хлора.
- ПВХ – простой, произведенный без добавок и дополнительных технологических процессов.
- НПВХ – непластифицированный (или напорный), по типу производства.
Каждый из этих полимеров обладает своими техническими характеристиками.
Общим уязвимым местом для всех видов полимера является их малый температурный интервал устойчивости. Обычный ПВХ становится хрупким, теряет свойства диэлектрика при температуре ниже -15 и выше +55. Замораживание водопровода с водой разрывает трубу подобно стальной или чугунной. При нагреве до 80 градусов полимер приобретает хрупкость стекла.
Технические характеристики поливинилхлорида:
- Плотность — 1,3-1,43 кг/см3;
- Упругость – 2,0-2,7 ГПа;
- Предел на разрыв – 4-7 МПа;
- Теплопроводность — 0,13-1,63 Вт/(К*м).
Все модификации становятся пластичными и теряют форму при нагреве до 180-200 градусов. Температура возгорания колеблется в пределах около 500 градусов.
Хлорированный вариант выдерживает нагрев до 95 градусов. Он обладает повышенной химической устойчивостью. Его используют в пищевой промышленности, медицине, для транспортировки химикатов органической и неорганической природы.
Непластифицированный ПВХ обладает повышенной жесткостью к внешнему механическому воздействию. Эти материалы используют для монтажа подземных коммуникаций, где они выдерживают нагрузки от пролегающей сверху автомобильной дороги. Для прокладки ниже точки замерзания почвы, их опускают на глубину до 9 м.
Процесс производства регулирует технический регламент, который официально закреплен в соответствующих ГОСТах.
Недостатки пластмассового трубопровода
Самая большая проблема заключается в том, что морозостойкость изделий из ПВХ оставляет желать лучшего. Опустив температуру среды ниже 15-ти градусов можно наблюдать промерзание труб из поливинилхлорида
Эта проблема вынуждает при строительстве наружной канализации уделять отдельное внимание утеплению водоотводящей конструкции
Еще одна проблема – сложность соединения пластиковых труб с металлическими аналогами. Из-за надрезов или царапин снижается устойчивость ПВХ-труб к физическим нагрузкам, поэтому при скреплении пластика с металлом запрещается применять резьбовые соединения.
Ну и напоследок, не стоит забывать о проблеме утилизации полимерных труб – сжигание пластиковых изделий приводит к выделению хлора в атмосферу.
№8. Уклон внутренней канализационной трубы
Канализационный трубопровод можно поделить на два участка, вертикальный и горизонтальный. Вертикальный – это стояк, к которому подводятся все горизонтальные трубы, однако горизонтальными их можно назвать с натяжкой.
Канализационные трубы необходимо прокладывать под небольшим уклоном к стояку. Это необходимо для того, чтобы:
- стоки быстрее уходили в общую канализацию под действием гравитации;
- не происходило заиливание труб, которое возникает при застаивании стоков на участках без необходимого уклона;
- не возникало неприятных запахов и прорывов в результате заиливания.
Чем больше диаметр канализационной трубы, тем меньший уклон необходим:
- для внутренних канализационных труб диаметром 40 мм достаточно будет уклона 3,5 см на погонный метр;
- для труб диаметром 50 мм – 3 см;
- для труб 80 мм – 2 см;
- для труб 100 мм – 1,5 см.
При соблюдении данных значений обеспечивается оптимальная скорость движения стоков, 0,7-1 м/с.
Следует удерживаться от соблазна сделать уклон больше, чем требуется. Чем больше угол, тем быстрее стоки будут покидать квартиру. Это, вроде как, хорошо, но такая скорость несет с собой массу проблем:
- частицы нечистот, твердые остатки пищи и прочий мусор под воздействием высокой скорости потока остаются в трубе;
- происходит заиливание труб и полное их забивание. Срок службы такой системы в разы меньше той, что построена по всем правилам.
Уклон не должен превышать 15 см на 1 метр. Он формируется посредством креплений, на которых будет держаться труба, или же путем создания штроб в стене.
Завершая, отметим, что прорыв канализационных труб – это одна из наиболее неприятных аварий, которые могут случиться в квартире. Именно поэтому экономить на покупке труб и их монтаже не стоит.
Трубы ПВХ для напорных и безнапорных конструкций
В канализационных системах, где предусматривается принудительное перемещение стоков – с применением насосов – используют напорные поливинилхлоридные трубы. Требования, предъявляемые к ним, учитывают наличие повышенного давления на стенки трубной продукции. Производители выпускают несколько видов напорных труб, рассчитанных на давление в 6, 10 либо 12,5 кг/см².
При этом следует учитывать способ соединения, который может быть:
- Клеевым. В этом случае при монтаже фитингов задействуют клей, а соединение фиксируют струбцинами.
- Раструбным. При его использовании прямой участок трубы нужно вставить в раструб, предварительно обработав его силиконовым герметиком.
Технические требования к внешним канализационным магистралям
Условном можно выделить всего 7 основных качеств:
- Надлежащая сопротивляемость статическим и динамическим нагрузкам;
- Стойкость во взаимодействии с грунтовыми водами;
- Повышенная прочность;
- Эксплуатационная износостойкость;
- Сопротивляемость химически агрессивным средствам и субстанциям;
- Устойчивость перед различными механическими воздействиями;
- Способность выдерживать температурные перепады.
Однако, длительная эксплуатации наружной канализации будет зависеть не только лишь от качества примененного трубного материала, но и от грамотно выполненной прокладки магистрали, которая не возможна без использования различных опциональных компонентов, таких как фитинги, уголки, заглушки и т.п. При чем, дополнительные элементы должны быть совместимы с основными отрезками.
Трубы из керамики
Трубы для канализации из этого материала изготавливали еще в древности. Сейчас керамика продолжает пользоваться популярностью в определенных ситуациях. Все объясняется значительными достоинствами изделий:
- Стойкость к химическим веществам. Обеспечивают возможность перемещения любых типов жидкостей;
- Внутренняя поверхность практически не имеет шероховатостей. Это позволяет снижать риск появление засоров;
- Не подвергается воздействию температуры;
- Простая установка.
Однако среди недостатков тоже имеется хрупкость. Это накладывает определенные ограничения по процессу монтажа и транспортировке. Помимо этого нужно отметить небольшую длину отрезков труб. Это способствует увеличению числа стыков в магистрали.
Полипропилен или ПВХ?
Исходя из свойств полипропилена и ПВХ, можно сделать вывод, что они оба подходят как материал для труб холодного водоснабжения и канализации.
Для монтажа горячего водоснабжения трубы ПВХ лучше не использовать, так как они выдерживают нагрев лишь до 60 градусов и при этом могут выделять ядовитые вещества в жидкость. Армированные трубы из полипропилена – хорошее решение для горячей воды.
Чаще всего, трубы ПВХ используются для массового монтажа внутренней канализации многоэтажных домов, наружных систем водоотведения. Полипропилен – для домашнего применения в отоплении, горячем и холодном водоснабжении.
Как выглядят фасадные панели?
Такая облицовка имитирует натуральные отделочные материалы: камень, кирпич, реже — деревянную дранку. Панели имеют рельефную поверхность, они похожи на кирпичную или каменную кладку даже на ощупь. Чаще всего они имитируют следующие материалы:
- кладка слоистого песчаника, сланца, других видов каменных пластин. Швы между элементами кладки почти отсутствуют, такие панели часто являются однотонными;
- каменная кладка из грубо отесанных валунов, булыжников. Обычно цокольный сайдинг имитирует сланец, мрамор, швы между «камнями» увеличены, часто окрашиваются в контрастный цвет;
- кирпичная кладка. Есть несколько вариантов дизайна. «Клинкер» имеет почти гладкую поверхность, «кирпичи» удлиненные, узкие. Если основа дизайна — обычный кирпич, может использоваться несколько рисунков кладки (фламандская, ложковая и другие). Кирпич может быть состаренным, и тогда его поверхность — фактурная, неровная, с заметными шероховатостями, щербинками. Швы фасадных панелей под кирпич могут окрашиваться в тон к основной поверхности материала или на контрасте с ним. Имитация выглядит наиболее точной, если швы окрашены в серый цвет (как у строительного раствора);
- дерево. В серии Grand Line «Я-Фасад» есть цокольный сайдинг «Дранка», который имитирует отделку колотыми деревянным дощечками. Они расположены в ряд, между ними почти нет швов. При установке панели соединяются замками без заметного зазора, и такая облицовка выглядит цельной, полностью выполненной из дранки.
Трубы полипропиленовые
Достоинства:
Данные вид изделий лишен такого недостатка как разрушение зимой, при замерзании в них воды, за счёт большой пластичности. Поэтому их можно применять не только во внутренней канализации, но и в наружной, даже при риске размораживания
После таяния воды в этих трубах их можно эксплуатировать дальше.
Трубы из ПП, имеют высокую степень поглощения звуков, и виброустойчивы, что при эксплуатации в многоквартирных домах большой плюс, так как практически бесшумны.
Рыночная стоимость труб ПП, значительно ниже, чем изделия ПВХ.
Труба ПП, за счет своей пластичности, менее критично относятся к ударам и иным физическим воздействиям, что при монтаже и эксплуатации немаловажно. Благодаря чему риск прорыва такой трубы из за падения на неё какого либо предмета менее вероятен, чем у остальных типов.
Имеют длительный ресурс эксплуатации при подачи холодной воды, а также, достаточно долго могут эксплуатироваться при подаче воды температурой до 95 градусов.
Недостатки полипропиленовых труб:
Основной недостаток труб ПП, вытекает из их же достоинства, вследствие большой пластичности, данные изделия в большей степени, чем другие, подвержены изменениям физико-химическим свойств, после повышения температуры, иными словами при нагреве они становятся более мягкими и увеличиваются в размерах. В результате чего при монтаже трубопроводов с горячим водоснабжением, необходимо предусматривать компенсационные патрубки.
