Особенности планировки одноэтажных домов с мансардой

Что входит в разработку проекта одноэтажного дома

Составление проекта – один из основных этапов строительства. Если не учесть все нюансы площади участка, типа почвы и требований к готовой конструкции, может возникнуть очень много трудностей в процессе возведения дома.

ФОТО: z500proekty.ru/projekt/z200.html Удачное расположение постройки с красивыми дорожками и освещением

Проектирование помещения должно учитывать несколько моментов:

• Габариты самого участка. Дом должен быть расположен так, чтобы оставалась свободная площадь по периметру. Если расположите конструкцию близко к краю, то забор закроет часть окон. А также многие владельцы частных территорий хотят оставить место под огород или сад. Выбирая форму и габариты дома, стоит учитывать все нюансы будущей жизни в нем.
• Особенности почвы. От данного фактора зависит возможность использования цокольного этажа и расположение самого дома. А также количество материалов на фундамент и возможность в будущем достроить второй этаж.

Вариант расположения на участке

Требование к размерам комнат

Для некоторых людей принципиально важно наличие нескольких больших и маленьких помещений. Проект должен быть составлен таким образом, чтобы было рационально учтено все пространство, отведенное под дом.
Близость или монтаж автономных коммуникаций

Если рядом проходит магистраль с водопроводом, канализацией, электроэнергией или газом, возводить постройку надо в близости к подключению, чтобы не тратить лишние средства на прокладку труб и протягивание проводов. Если планируется монтаж частного водопровода или септика, это также учитывается на стадии составления проекта.

ФОТО: z500proekty.ru/projekt/z83.htmlПодходящая конструкция для небольших площадей

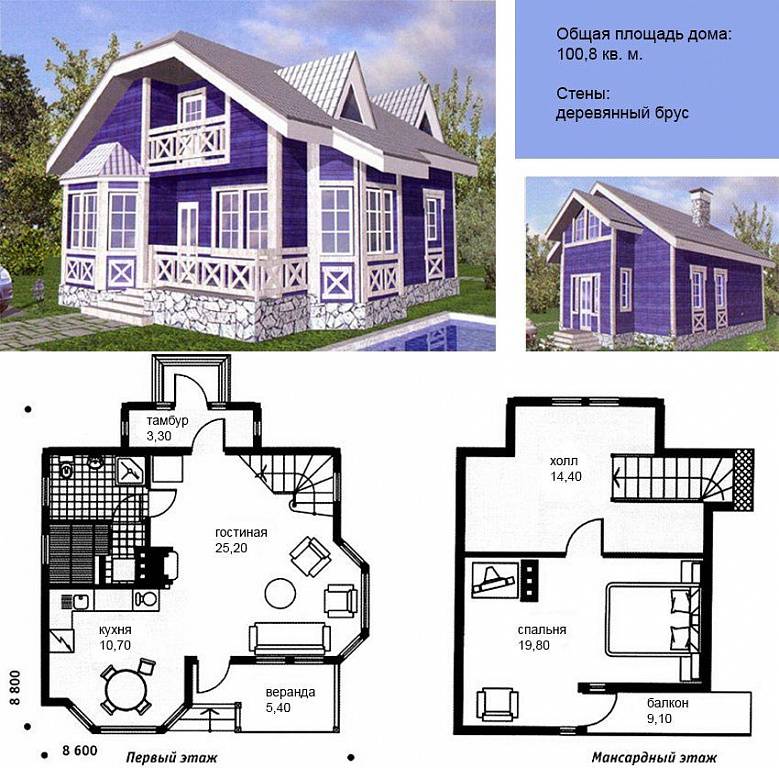

Досконально проработав план одноэтажного дома 8 на 8 м или с использованием других габаритов, составив подробную смету, на само строительство и подключение постройки к коммуникациям уйдет намного меньше времени, сил и денежных вложений.

Красивые примеры

Ниже приведена фотогалерея примеров, как может выглядеть одноэтажный дом с мансардой.

Красиво смотрится мансарда под крышей сложной конструкции. В данном случае она дополнена балконом, который держится на колоннах. Он одновременно выполняет роль козырька над крыльцом.

Большая мансарда над большим домом может быть полноценным вторым этажом, особенно когда высота потолков это позволяет.

В данном случае на мансарде над эркером используются полностью остекленные стены, которые открывают обзор на все окружающее пространство.

Оригинальная конструкция крыши подразумевает наличие нескольких мансардных комнат, предусмотренных для круглогодичного проживания. В частности, имеется комната и над гаражом.

О преимуществах одноэтажного дома с мансардой смотрите в следующем видео.

Проекты домов с мансардой: фото с чертежами

Составление проектной документации перед началом строительства здания с мансардным этажом включает не только планировку комнат, но и чертежи отдельных конструкций

Особое внимание следует обратить на схемы кровли, стропильной системы и лестничного пролёта. Эти части здания будут отличаться от аналогичных элементов построек с одним и двумя этажами

Особенности планирования лестничного пролёта

При планировании лестницы следует учитывать подходы к ней из разных частей здания. Размеры конструкции определяются периодичностью использования мансардного этажа:

• при постоянном проживании в нём людей (с наличием отопления и санузлов) лестница выполняется из двух пролётов с площадкой посередине и обязательным устройством перил;
• для использования верхней части дома только в летнее время и небольших размерах мансарды в плане допускается сооружение небольшой винтовой (для экономии пространства) лестницы полуметровой ширины.

Лестница в мансарду

Для большого здания лестниц на мансардный этаж может быть две – в противоположных частях дома. Ширина конструкции может быть до 1 метра, что позволяет обеспечить даже двухстороннее перемещение. Рекомендуется располагать лестничный марш таким образом, чтобы его уклон оставался параллельным скату крыши – это позволит поставить достаточно пространства над головой во время подъёма.

Чертежи и схемы крыши

Проектная документация здания с мансардой должна включать подробное описание и схематические изображения кровли, включая её геометрическую форму, уклоны скатов и геометрических размеров. К проекту должны прилагаться сведения о теплоизоляции крыши, от качества которой зависят энергозатраты на отопление и микроклимат на площади мансарды в холодное время года. Материалы и толщину утеплителя подбирают с помощью расчётов. Для этого можно использовать специальные программы – в том числе и онлайн-приложения – но правильно рассчитать конструкцию может только специалист.

Схема крыши мансарды

Несмотря на важность учёта толщины утеплителя, ещё более ответственным этапом является проектирование стропильной системы. Из-за того что мансарда будет использоваться для временного или постоянного проживания, конструкция крыши будет отличаться от кровли обычного дома

А процесс сооружения системы займёт намного больше времени.

Стропильная система для мансарды

Для ломаной крыши (чаще всего выбираемой для домов с мансардой) стропила должны выдерживать серьёзную нагрузку – ветровую и снеговую. Для её учёта используют специальные формулы и таблицы.

Таблица для учёта ветровой нагрузкиТаблица для учёта снеговой нагрузки

А процесс сооружения состоит из следующих этапов:

1. Установка по краям здания двух первых стоек, на которые будет опираться система;
2. Проверка вертикальности расположения стоек и привязывание к ним шпагата, который будет играть роль ориентира для других опор;
3. Установка остальных стоек;
4. Монтаж прогонов и их пристыковка к стойкам;
5. Установка нижнего ряда стропил, согласно чертежам здания. Для этого используются наклонные стропильные ноги;
6. Устройство верхней части с помощью висячих стропильных  конструкций небольшого размера.

Схема стропильной системы

Стропильные фермы изготавливаются по специальному шаблону и усиливаются подкосами. А для того чтобы избежать провисания потолочных балок, которые должны постоянно выдерживать большую нагрузку, их соединяют со стропилами с помощью подвесов. Заключительным этапом является сооружение обрешётки, поверх которой укладывается кровельное покрытие.

Разработка проектов одноэтажных домов с мансардой и гаражом требует особого отношения к сооружения крыши. Из-за того что уклон ломаной конструкции слишком большой, продолжить кровлю в направлении гаражной пристройки не получится. А изменение угла крыши может привести к ухудшению эстетических характеристик здания. Поэтому гараж может перекрываться одной кровлей только для двускатного варианта. Для более распространённого варианта с ломаной крышей гараж накрывается отдельно.

Расположение гаража у дома с мансардой и ломаной крышей

Статья по теме:

Примеры домов 10х12 на фото и видео

Видео описание

Несколько архитектурных проектов одноэтажных домов смотрите в видео:

Двухэтажный дом 10х12 с балконом и открытой террасойИсточник catalog-plans.ru

Дом 10х12 с мансардным этажомИсточник sitysun.ru

Одноэтажный дом 10х12Источник kreddo.ru

Дом 10х12 с мансардой, балконом и гаражом в цокольном этажеИсточник pinterest.ie

Увеличение площади дома 10х12 за счет устройства односкатной кровлиИсточник houzz.com

Устройство дополнительный помещений в доме 10х12 с плоской кровлейИсточник en.decorexpro.com

Устройство открытой площадки на плоской крыше дома 10х12Источник cistudents.org

Одноэтажный дом 10х12 с гаражомИсточник pinterest.com

Дом 10х12 с мансардным этажом, балконом и верандойИсточник bankfs.ru

Одноэтажный дом 10х12 с эркерамиИсточник yandex.uz

Заключение

Планировки домов 10х12 достаточно просторные, чтобы в таком доме комфортно себя чувствовали не только все члены семьи, но и гости, для которых всегда найдется место, как для отдыха, так и для развлечений. Если по каким-либо причинам требуется выбрать проект чуть меньшего размера, например, план дома 10 на 10. то основные принципы планировки остаются неизменными.

Проекты

В зависимости от того, повторяет ли мансардное пространство форму первого этажа, планировка может быть различной. Составляя планы коттеджа, исходят из общего метража каждого уровня строения.

Помимо этого, имеет значение наличие подвала, террасы, веранды. Оригинальным решением является наличие балкона, веранды на мансардном этаже. Нередко планировка включает создание эркерного выступа.

Рассмотрим основные правила проектирования, которые обязательны для возведения любой постройки с мансардой:

• Производят расчет весовой нагрузки. Основание должно быть надежным и прочным, а мансардный этаж легким, но достаточным для проживания и ежедневной эксплуатации.
• Высота крыши не должна составлять менее 2,5 м. Недопустим дискомфорт домочадцев. Это визуально делает пространство неуютным, сводит к минимуму пользование мансардой.
• Проектирование кровли способно увеличить пространство на 90%. Предпочтительны ломаные двускатные системы. Это позволит сделать подвесной потолок, использовать светильники на подвесах, свободнее расположить мебель.

• Составление проекта предусматривает просчитывание проведения отопления, электричества, воды. Ничто не должно отражаться на комфорте.
• На план наносят любую мелочь: от размеров и мест под оконные проемы до расположения приборов освещения и расстановки мебели. Проект обычно состоит из нескольких чертежей.
• Учитывают каждый вид планируемого для использования материала. Если для террасы планируется навес, о маркизе заботятся заблаговременно, выбирая лучший и надежный механизм раскладывания и сборки.
• Проект учитывает удобную установку лестницы, противопожарную безопасность, количество и назначение комнат, имеет план эвакуации.

В зависимости от размеров дома различаются и планировки:

10х12 м. Планировка предусматривает наличие кабинета, санузла, холла, кухни и гостиной на 1 этаже. Цокольный этаж отведен под гараж, котельную, холл и тренажерную. Мансарда обустроена под 2 спальни, санузел, комнату отдыха.

Красивые варианты интерьера

Проходная гостиная в центральной части одноэтажного частного дома, в которой зонирование достигнуто благодаря колоннам с арками. Кухня соединена с гостевой зоной, что придает пространству свободы и легкости. Светлые стены зрительно увеличивают площадь, а окна-двери с выходом на веранду привлекают больше света в комнату и отвечают своей функциональностью.

Это проект одноэтажного дома, в котором благодаря соединению чердачного помещения и первого этажа получили высокие потолки. Гостиная в английском стиле с узкими вытянутыми окнами, камином и креслами с высокой спинкой. Утонченная изолированная кухня с панорамными окнами и минимумом декора займет немного места в доме, но будет казаться достаточно просторной.

Спальня на мансарде дачного домика. Очень экологичный вариант благодаря отделке стен вагонкой.

Спальня на мансардном этаже с окнами в крыше.

Одноэтажный дом с мансардой или подвалом

Самыми рациональными способами увеличение жилой и общей площади дома является устройство цокольного этажа или подвала с его перепланировкой под помещения определенного назначения, а так же надстройка мансардного этажа. Кроме того, вполне можно рассмотреть небольшое уменьшение занимаемой строением площади, с одновременным увеличением количества этажей – взять, к примеру дом 10 на 10 одноэтажный проект и добавить к нему мансарду. На финансовых расходах это существенным образом не отразится, но при этом позволит увеличить площадь строения в 2 и более раза.

Цокольный этаж является идеальным местом для устройства не только собственного мини спортзала или бильярдной комнаты, но и позволит более продолжительное время хранить продукты питания при организации в нем погреба. Именно в таких помещениях, пол которых находится ниже поверхности земли, поддерживать оптимальную для хранения температуру и влажность будет проще всего. Так же в цокольном этаже можно разместить бытовые помещения для размещения оборудования или гараж для автотранспорта.

Планировка дома 10х12 с гаражомИсточник sk-amigo.ru

При этом выезд из гаража можно организовать с любой удобной стороны дома, предварительно устроив специальный съезд.

Недостатком мансарды является неполная высота этажа, которая достигает максимального своего значения в центре и снижается около ограждающих конструкций. Это не позволяет использовать все его пространство полностью, что приводит к снижению площади по сравнению с первым этажом. Но тот факт, что дом 10х12 является достаточно просторным, даже сокращенная площадь мансардного этажа будет вполне достаточной для размещения спален, кабинета и даже гардеробного помещения.

Особенности планировки

Отдельно стоящий дом в отличие от квартиры имеет свои особенности. Это касается и общих положений, которые необходимо учесть при строительстве, и зонирования помещения.

Общие принципы:

Нельзя с улицы сразу попадать в теплое помещение. Это приведет к увеличению затрат на отопление. Да и в холодное время года вторгшийся холодный воздух при открывании двери создаст неудобства. Чтобы такого не произошло, необходимо сделать тамбур. Причем лучше, если он будет частью основного дома, а не пристроен отдельным помещением. Если же вы планируете выделить часть пространства для крытой веранды, то тамбур не потребуется.

• Гостиная должна занимать центральное место. Часто ее совмещают с кухней для увеличения пространства. Тогда на первый план выйдет зонирование комнаты.
• Для каждого члена семьи должно быть предусмотрено отдельное спальное место. Если это дачный домик, то можно разделить спальни на взрослые и детские (отдельно для мальчиков и отдельно для девочек).

Зонирование

Для начала необходимо определиться, в каком месте участка будет располагаться ваше жилье. От этого будет зависеть и планировка, и более удачное расположение окон и входа. Лучше, когда окна в спальне выходят на восток, в гостиной на юг, а в кухне на запад.

Далее, посчитайте, на скольких человек должен быть спроектирован план. Исходя из этого, специалист рассчитает необходимое количество спален. Не забывайте о гостевой спальне, если у вас часто задерживаются родственники и друзья на ночь. По вашему желанию архитектор может сконструировать строение с изолированными комнатами или же с минимумом перегородок. Последнее позволит увеличить пространство и придать ему некую легкость и свободу. Это особенно актуально, если вы планируете использовать помещение, как дачный домик.

Материалы

Строительство каркасной мансарды требует определенных навыков и умений, а также обязывает придерживаться оригинального плана, соблюдать точные расчеты. Чаще всего при строительстве частных домой используются пеноблоки.

Дома из пеноблоков имеют много плюсов:

• значительная экономия на строительном материале по сравнению с кирпичом;
• пеноблоки имеют больший размер, что позволяет возводить дома в несколько раз быстрее, при этом получить идеально ровную кладку;
• меньший расход раствора;
• уменьшаются теплопотери стен: в зимнее время в доме тепло, а в жаркий летний сезон – сохраняется прохлада;
• экологически чистый и пожаростойкий материал;
• устойчив к воде и противостоит образованию плесени;
• обеспечивает хорошую звукоизоляцию.

Но при строительстве одноэтажного дома с мансардой следует также учитывать и минусы пеноблоков:

• в отличие от кирпича и других строительных материалов пеноблоки выдерживают меньшую нагрузку;
• облицовочный материал как завершающий штрих при отделке дома потребует дополнительных расходов.

При желании с внешней стороны можно оштукатурить или покрасить дом из пеноблоков. Также некоторые дизайнеры предпочитают использовать различные декоративные фасадные материалы: камень, сайдинг, плитку или декоративный кирпич.

Дом из кирпича выглядит надежно. Такие дома можно отнести к категории классических. Но стоит сразу отметить, что строительство домов из кирпича обходится в разы дороже.

Дом из бруса смотрится гармонично и целостно. К тому же такие дома обладают отличной термоизоляцией. Кроме того, создается особый микроклимат в помещениях, который способствует сохранению и поддержанию здоровья.

Для кровли необходимо выбирать надежные материалы. Главное условие – крыша не должна промерзать зимой и перегреваться под жаркими солнечными лучами летом.

Наиболее подходящими материалами считаются:

• металлочерепица;
• керамочерепица;
• битумная композитная черепица.

Утепление чердачного помещения

Очевиден тот факт, что для комфортного использования мансарды для проживания, без дополнительной внутренней теплоизоляции никак не обойтись. Монтаж утеплителей под крышей имеет свои сложности и особенности, которые нельзя не учитывать:

1. На мансардном этаже, помимо самой поверхности кровли, имеется еще два фронтона и ендова. Если качественно не утеплить и их тоже, то всю вашу работу можно считать бесполезной.
2. Выбор пароизоляционных материалов требует особого внимания, так как кровля, предназначенная для защиты помещения от влаги, практически не позволяет образующимся испарения выходить наружу.
3. Все материалы, используемые для теплоизоляции мансарды, должны быть предназначены именно для обустройства жилых помещений и отвечать всем экологическим нормам и стандартам.

Пример планировки 1-этажного дома с мансардой и террасой

Первый этаж

На первом этаже будет располагаться гостиная комната, площадь которой составляет 26 кв. м. В неё можно будет попасть только из холла, также из него можно пройти и в остальные комнаты. На этом же этаже расположена кухня-столовая, санузел, хозяйственные помещения, терраса и выход в гараж. Санузел включает в себя еще ванну, душ и остальные сантехнические принадлежности. Двери всех комнат и даже ванной, расположены в нишах. Этот факт дает возможность установки дополнительной подсветки и придает большую выразительность холлу.

план 1 этажа дома

Вход в гостиную комнату будет осуществляться через большой красивый проем. Кухня-столовая обустроена единым помещением, которое разделяется на две зоны. Одна из них – рабочая, в ней будет происходить приготовление пищи. Вторая зона предназначена для отдыха, то есть это столовая, в которой будет питаться семья. Между собой эти зоны можно разграничить раздвижным шкафом, предназначенным для хранения сервизов и прочей посуды. Такой способ планировки весьма прост и функционален, по этой причине его используют многие дизайнеры.

Удачно продумано то, что в кухню можно попасть как из холла, так и из гостиной. Не придется ходить в обход, чтобы накрыть стол. К гостиной примыкает терраса, на которой можно пить чай в летние вечера, так как площадь позволяет разместиться там небольшой компании, а при желании там можно устроить небольшую оранжерею. Но это уже дело вкуса.

Второй этаж

Далее план включает в себя второй этаж дома 6х6 с мансардой. После того как вы подниметесь по лестнице, начинается небольшой коридор. Отсюда можно попасть в любую комнату, расположенную на этом этаже. Всего жилых комнат на этаже три, а также здесь расположена удобная и просторная гардеробная.  Из одной комнаты имеется выход сразу на лоджию. Помимо этих помещений, есть ещё ванная комната, площадью в 10.6 кв. м. Общая высота мансарды составляет от 1.9 до 3.8 м.

Большое внимание стоит уделить лестнице. Гостиная очень просторная, поэтому в ней можно будет расположить не только мебель, но и лестницу около  стены

Если все-таки значительная часть пространства гостиной комнаты будет занята, то можно расположить винтовую лестницу с другого края дома, как и показано на схеме. Одну из жилых комнат можно переоборудовать и сделать рабочую студию или мастерскую.

планировка мансарды

Общая площадь дома 163.71 кв. м

Освещение мансардного этажа

Важно сделать качественное освещение мансардного этажа. Если в этой части здания постоянно находятся люди, то отношение площади поверхности окон к площади комнаты должно составлять 1:8

В случае данной планировки, кто-то практически постоянно будет находиться в мансарде. Следовательно, если общая площадь – 100 кв. м., то остекление должно занимать площадь в 10 кв. м.

Далее, стоит остановиться на высоте окна. Этот показатель будет зависеть от того, каким углом наклона обладает крыша. Чем меньше этот угол наклона крыши, тем больше высота окна.

Как оборудовать под мансарду чердак загородного коттеджа

Практически в любом доме есть чердак, который используется для хранения старых вещей.
При желании планировка и обустройство чердака может быть самым выгодным образом переоборудована в мансарду. Появится полноценный второй этаж дачи, который можно использовать по личному усмотрению, придав ему прекрасный, ухоженный вид. Начать перепланировку предусмотрительнее всего будет с укрепления пола мансарды деревянными балками.

С этой же целью можно вначале уложить поперечные специальные перегородки, а на них уже сделать настил деревянного «чернового» пола, который в дальнейшем станет основой для красивого добротного покрытия.

Особое внимание уделим утеплению мансарды для того, чтобы морозной зимой в ней было так же тепло и уютно, как и летом

Процесс утепления чердака для оборудования мансарды

Любая планировка крыши загородного дома даёт гарантированную защиту от дождя и снега, но от холода она уберечь не в состоянии, поэтому необходимо будет заранее позаботиться о специальном утеплителе. Для этой цели лучше всего подойдут обычные средней толщины маты.

Также нужно не забыть и о должной системе вентиляции мансардного этажа. Планировка загородной дачи 6х6 с мансардой предусматривает проведение в дом электричества, общей системы отопления и центрального водоснабжения. Всё это необходимо для полноценного и комфортного проживания в доме в любое время года.

Особенности двухэтажного дома с мансардой

При строительстве двухэтажного здания можно организовать уютное помещение и в области мансарды. Эта зона может быть утеплённой и эксплуатируемой круглогодично. И также востребован вариант только летнего использования чердачного пространства. В первом случае требуется тщательное утепление и гидроизоляция кровли, а во втором обустраивают основные паро- и гидроизоляционные слои крыши под кровельным материалом. В любом случае двухэтажный дом, дополненный функциональной мансардой, является комфортным зданием с большим количеством полезной площади.

Фасад может быть оформлен любым образом в соответствии с выбранным стилем дизайна

Проектирование двухэтажного строения с жилым чердачным помещением требует более тщательного расчёта, чем разработка проекта одноэтажного здания. Обусловлено это тем, что в случае с двухэтажным домом нагрузка на фундамент больше, чем в другом варианте. Поэтому для покрытия кровли, обустройства мансарды используют лёгкие, прочные и качественные материалы, а монтаж и планировка выполняются согласно чертежу.

На первом этаже часто размещают основные помещения, облегчая планировку второго и мансардного этажей

Размеры помещений в готовых проектах могут быть изменены без кардинального влияния на несущие конструкции. Таким образом, можно создать комфортный жилой дом с учётом индивидуальных пожеланий и обеспечить надёжность помещений второго этажа.

На втором этаже часто размещают комнаты отдыха

Двухэтажный дом с мансардой возможно построить на узком участке. Наличие двух этажей и функционального чердачного помещения обеспечивает практичность и удобство здания.
