Установка и подключение одноклавишных выключателей

Особенности строения навесного выключателя

Накладные розетки и выключатели представляют собой конструкцию упрощенного монтажа. Они разработаны специально для фиксации в сложных условиях. К их особенностям можно отнести простоту крепления к поверхности и подключения электричества.

Для работы с похожими приспособлениями может использоваться схема подключения для накладных и встраиваемых выключателей. Также она может варьироваться от типа устройства, который может быть одноклавишным, двухклавишным или трехклавишным.

Накладной выключатель с подсветкой

Подключение выключателя с подсветкой

Независимо от формы и количества клавиш управления светом монтаж и подключение выключателя производится по одному принципу. Проще всего его можно объяснить на примере одноклавишного устройства.

Установка одинарного выключателя

Затем демонтируется старый выключатель, если он был ранее установлен. Для этого:

  1. Снимаем клавиши, поддевая их отвёрткой с плоским жалом.

  2. Аккуратно удаляем декоративную рамку.
  3. Откручиваем винты крепления выключателя к подрозетнику и вытаскиваем корпус прибора из стены.

  4. Ослабляем крепления проводов и отсоединяем их.

В результате у нас в руках останется внутренняя часть старого выключателя, которую можно утилизировать или оставить на запасные части.

Чтобы правильно вмонтировать новый выключатель, нужно соблюдать такую же схему, как и при снятии, только в обратном порядке, то есть:

  1. Вставить в гнездо внутреннюю часть, предварительно подсоединив к ней провода.
  2. Закрутить болты крепления к подрозетнику.
  3. Установить рамку и клавиши.
  4. Включить рубильник и проверить работоспособность устройства во всех режимах.

Необходимо отметить, что процесс подключения выключателя с подсветкой ничем не отличается от подсоединения обычного прибора.

Видео: как подключить одноклавишный выключатель с подсветкой

https://youtube.com/watch?v=zhGl2YIt3IQ

Монтаж и подключение выключателей с несколькими клавишами

В обиходе часто используются выключатели на несколько клавиш. С их помощью можно управлять работой сразу нескольких линий приборов освещения. Их устанавливают в больших помещениях или при необходимости включать и выключать свет в нескольких комнатах из одного места.

Установка таких выключателей полностью аналогична изложенной выше с тем лишь отличием, что из стены будет подходить один фазовый провод и несколько (по числу клавиш) проводов от потребителей

Важно подключить их в правильном порядке

Видео: как подключить трёхклавишный выключатель с розеткой

Подключение проходного выключателя с подсветкой

Проходным называется выключатель, который состоит из двух частей. Первая устанавливается в начале какого-либо пути, например, перед лестницей на второй этаж. Вторая часть при этом монтируется в конце, т. е. при входе на этаж. Таким образом, освещение лестницы можно включить внизу, а выключить уже после подъёма.

Для установки проходного выключателя понадобится проложить кабель из трёх жил к обоим выключателям. Схема подключения выключателей обычно приводится на их упаковке. Монтаж каждого устройства полностью аналогичен описанному выше.

Для подключения проходного выключателя к каждому из устройств нужно протянуть по три жилы и подключить их по схеме, которая имеется в комплекте

Схемы подключения

Работая с группами, которые включают коммутируемое устройство и светильники, нужно знать одно важное правило. Чтобы провести свет через выключатель, нужно «врезать» блок управления в фазный проводник

Нулевой пропускается через сложные светорегуляторы, многофункциональные устройства. В остальных случаях «синий» провод идет напрямую к лампочке, люстре и прочим осветительным приборам.

Клавишные выключатели

Здесь всегда имеется один контакт для ввода фазы. Выводы для каждой клавиши предусмотрены отдельно (сколько кнопок, столько клемм или гнезд под провода). Они далее подключаются к источникам света. При этом на каждую клавишу может идти как одна лампа, так и несколько светильников (например, точечных).

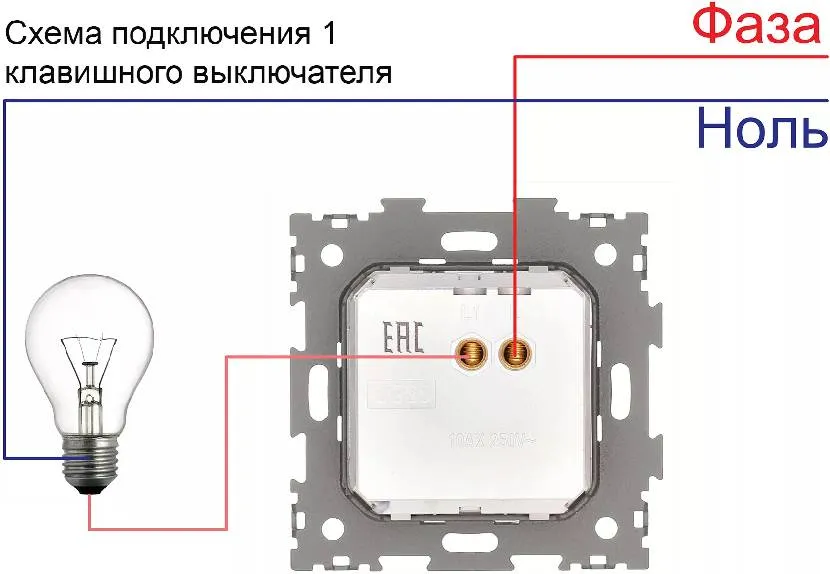

Схема с одноклавишным выключателемИсточник cgss.ru

Проходные переключатели

В электрической схеме с переключателями всегда присутствуют 2 и более коммутаторов. В первом и последнем имеются один ввод и вывод для фазы соответственно от кабеля и к освещению. «Управляющие пары» соединяются в распаечной коробке между собой и не контактируют с прочими проводниками. Связь здесь осуществляется только через внутренние схемы переключателей.

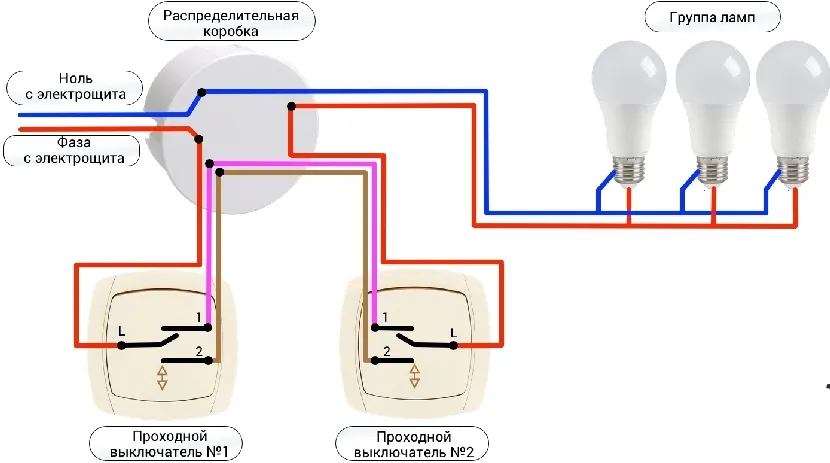

Схема с проходными переключателямиИсточник stroy-podskazka.ru

Диммеры

Относительно простых устройств установка проводится по схеме аналогичной с клавишными выключателями света. Модели, что дополнены электронным табло или датчиками, обязательно подключаются с использованием заземляющего или «чистого» нулевого проводника. В ином случае они просто не будут работать.

Демонтаж выключателя света

Иногда у вас могут возникнуть такие потребности, как снять выключатель света со стены или как разобрать выключатель света. На самом деле, если вы уже разобрались с тем, как установить выключатель света, данные задачи не вызовут у вас больших проблем. Вы легко справитесь с ними, вооружившись простой, а лучше индикаторной отверткой. Тем не менее, рассмотрим краткий алгоритм данного процесса.

Важно! Перед началом работы не забудьте обесточить домашнюю электрическую сеть

  1. Снятие клавиши выключателя света и демонтаж лицевой панели выключателя. В зависимости от конструкции выключателя эти процессы могут происходить по-разному.
  2. Изъятие механизма выключателя из гнезда (подрозетника). Для этого ослабляем винты, регулирующие распорки (пункт 7 алгоритма установки выключателя), и аккуратно вытаскиваем «внутренности» выключателя, освобождая себе доступ к проводам.
  3. Разъединение контактов выключателя света и проводов. Опять-таки, в зависимости от конструкции выключателя, зафиксировано их соединение может быть винтами или клеммами.

Теперь ваш выключатель разобран и демонтирован.

Этапы подключения выключателей

В первую очередь:

  • Составляется схема включения,
  • Рассчитывается суммарная потребляемая мощность осветительных приборов;
  • По таблицам выбираем марку кабеля, сечение токопроводящих жил и максимально допустимую длину.

Медные жилы, при напряжении 220 B, одна фаза, трехжильный кабель

Мощность в кВт1233,5468
Ток в Амперах4,69,013,51618,527,536,5
Сечение жилы, мм2111,52,52,546
 допустимая длина при указанной нагрузке и сечении в метрах34,517,517,52521,52530

По требованиям ПУЭ используются трехпроводные схемы освещения, поэтому рекомендуется выбирать кабели с тремя жилами. Для бытовых условий наиболее востребованы марки ВВГ, ПУНП, ВВП, MYN, другие с двойной изоляцией и тремя медными жилами;

Марки кабелей с медными проводами
традиционнолучшеещё лучшедёшево
ПВСШВВПВВГВВГ-ПВВГнгВВГнг-LSППВПВ1ПВ3
 формакруглаяплоскийкруглыйплоскийкруглыйкруглыйплоскийкруглыйкруглый
2-3 жилы1-жила
Свойства жилыгибкаягибкаяжёсткаяжёсткаяжёсткаяжёсткаяжёсткаяжёсткаягибкая
изоляция+++++++++
оболочка++++++

Выбираем выключатель соответствующей конструкции по мощности, потребляемой лампами освещения. Обычно подложка корпуса изделий в сетях с токами более 10А делается керамическая.

После расчетов и приобретения всех необходимых материалов можно приступать к монтажу. Рассмотрим классический вариант более сложной схемы, подключения проходных выключателей с двумя клавишами для скрытой проводки в тоннеле:

  • На краях тоннеля на односторонней стене просверливаются перфоратором с коронкой отверстия для подрозетников под выключатели, на высоте 60 -90 см от пола:
  • С одной стороны над подрозетником 15-20 см под потолком сверлится отверстие для распределительной коробки;

Равномерно вдоль стен или потолка устанавливаются две группы осветительных приборов, между ними прокладываются провода, подключение осуществляется по параллельной схеме. Это обеспечивает работу всех исправных ламп, если одна или несколько перегорели;

Провода осветительных групп заводятся в коробку, желто-зеленые подключаются к корпусу осветительных приборов и заземлению, синий или голубой провод на цокольный контакт ламп и нейтральной жиле в распределительной коробке. Красные (белые, желтые, коричневые) по требованиям ПУЭ подключаются в коробке через выключатель к оставшемуся контакту цоколя.

Одной из существенных ошибок считается не выполнение требований ПУЭ по соответствию цвета изоляции проводов функциональному назначению. Это затрудняет ремонт и обслуживание сети другими электриками, приходится прозванивать все участки цепи рассоединять скрутки в коробке.

Порядок установки и подключения


Грамотный подход к монтажу одноклавишного выключателя возможен лишь при соблюдении следующих условий:

  • при установке коммутирующего прибора обязательно учитывается тип прокладки электропроводки;
  • выключатель для открытой проводки, например, монтируется непосредственно на стенной поверхности, если она достаточно жесткая и надежная;
  • еще один вариант допускает крепление на специальной деревянной подкладке, называемой подрозетником;
  • выключатели одноклавишные для скрытой проводки потребуется утопить в стену, выбрав предварительно в ней гнездо соответствующего диаметра.

Для проведения скрытого монтажа потребуется электрическая дрель и специальная насадка, в просторечье называемая «коронкой».

В подготовленную нишу сначала утапливается пластиковая коробка, используемая для фиксации корпуса. Специалисты советуют надежно закрепить ее в толще стены, промазав края заранее разведенным строительным алебастром. Только после фиксации пластикового стакана в нем размещается сам выключатель внутренний одноклавишный, после чего останется закрепить его прилагаемыми к комплекту метизами.

Как самостоятельно отремонтировать выключатель света?

Вы здесь: Если в один прекрасный момент Вы заметили, что переключатель света в комнате не работает либо выключает освещение через раз, не следует сразу же идти и покупать новый. Конструкция изделия не представляет ничего сложного и чаще всего причина выхода из строя – это подгорание контактов, которые нужно просто почистить. Далее мы подробно рассмотрим, как починить выключатель света своими руками, а также расскажем Вам, почему может произойти данный вид поломки.

Технология ремонта

Итак, чтобы инструкция по ремонту была для Вас понятной, рассмотрим ее поэтапно, с фото примерами для каждого важного момента починки

  1. Для начала нужно подготовить инструмент: маркер, мелкозернистую шкурку, индикаторную и обычную отвертку.
  2. Отключите автомат на вводном щитке, чтобы обесточить электросеть в доме и обезопасить себя от поражения электрическим током.
  3. Убедитесь, что напряжение в комнате отсутствует, самостоятельно проверив наличие питания в соседней розетке с помощью индикатора. Если Вы не знаете, как пользоваться индикаторной отверткой, рекомендуем ознакомиться с инструкцией, на которую мы сослались.
  4. Демонтируйте выключатель света со штробы. Перед тем как починить изделие, Вам нужно самому снять декоративную крышку, еще раз проверить отсутствие напряжения индикаторной отверткой, открутить боковые винты и вытянуть корпус из подрозетника.
  5. Отсоедините провода. Если переключатель света двухклавишный, рекомендуем отметить маркером, какая из жил является вводной, чтобы потом не перепутать и правильно выполнить подключение своими силами.
  6. Разберите корпус и доберитесь до контактов, которые, скорее всего и являются причиной ремонта. Данные элементы конструкции находятся сразу же за пластиковой клавишей, которая крепится винтами. Починить их не составит труда, в чем Вы и убедитесь далее.
  7. Визуально просмотрите контакты в виде полусферы (на фото их видно) и если они подгоревшие, с помощью мелкозернистой шкурки зачистите их до металлического блеска. Если не получается хорошо вычистить нагар шкуркой, Вы можете аккуратно выполнить чистку жалом отвертки. Этого достаточно, чтобы починить переключатель света своими руками.
  8. Соберите корпус в обратном порядке. На видео ниже показано, как разбирается и собирается выключатель света в домашних условиях.
  9. Осуществите подключение проводов, а также установку корпуса в подрозетник.
  10. Включите автомат на щитке и проверьте, работает ли переключатель освещения. Если выключатель не трещит и работает правильно, можете гордиться — Вам удалось починить изделие. Если при выключенном выключателе горит свет, значит, Вы плохо почистили контакты либо неправильно выполнили подключение, поэтому придется делать все заново.

инструкция по сборке корпуса

Таким образом за 10 шагов Вы сможете починить изделие своими руками. Как Вы видите, ремонт не сложный и станет под силу даже электрику-новичку. Рекомендуем также ознакомиться с предоставленными ниже советами, которые позволяет быстро и правильно отремонтировать выключатель в квартире.

Практические советы

  1. Если сломался выключатель старого образца, Вы конечно можете его починить, но в этом нет смысла, т.к. каждая деталь со временем изнашивается, а в электрике очень опасно эксплуатировать старые выключатели и розетки, тем более, если они частенько выходят из строя. На сегодняшний день даже у таких лидирующих фирм, как легранд есть недорогие, но надежные изделия даже с подсветкой, цепочкой (шнурком) либо регулятором освещения.
  2. Причина, по которой быстро подгорают контакты на клавишном переключателе – слишком мощные лампочки. Рекомендуем заменить лампы накаливания на более эффективные и в то же время менее мощные источники света – светодиодные лампы. В этом случае Вы сможете надолго забыть о ремонте выключателя.
  3. Перед тем, как переходить к полной разборке корпуса, проверьте, насколько хорошо затянуты жилы винтами.

    Возможно, Вам удастся починить переключатель просто затянув винтики отверткой.

  4. Чтобы не перепутать очередность сборки запчастей разобранного корпуса, рекомендуем воспользоваться фотоаппаратом: поочередно фотографировать каждый из этапов разборки и если возникнет необходимость, по фото собрать конструкцию.

Вот и все, что хотелось рассказать Вам о том, как починить выключатель света своими руками.

Надеемся, что предоставленная инструкция и фото примеры помогут Вам отремонтировать переключатель, который не выключает либо не включает освещение в доме!

Также читают:

инструкция по сборке корпуса

Схема подключения проходного одноклавишного выключателя

Схема подключения двойной розетки

Общая схема электрификации помещений

Общую схему электрификации помещения условно можно разделить на две части – питающую потребителей и обеспечивающую освещение.

В первом случае все просто – от распределительного щита кидается проводка, (при надобности она разделяется), благодаря чему создаются ветки, и подводится к розеткам, посредством которых осуществляется подключение потребителей к электросети.

Сами розетки при этом после подключения постоянно находятся под напряжением.

В случае с организацией освещения помещения, то не все так просто, поскольку необходимо создание ветви, предусматривающую возможность обесточивания элементов освещения – лампочек.

Для этого в схеме предусмотрены выключатели (рубильники), задача которых – при надобности прервать и восстанавливать цепь подачи напряжения на потребителя.

Для нормального функционирования освещения в помещении и обеспечения безопасности, существуют определенные схемы подключения осветительных приборов через выключатели к электросети.

Причем разновидностей их несколько, что позволяет организовать подключение лампочек согласно предусмотренной планировке.

К примеру, при помощи всего только одного рубильника можно управлять освещением нескольких комнат, причем независимо друг от друга.

Раньше использовали выключатели, которые врезались в проводку. То есть, от распределительного щита кидалась напрямую проводка к патрону лампочки, а затем в нужном месте фазная жила провода разрезалась, и в этот разрыв устанавливался прерыватель.

Как подключить люстру на 2,3,4,5 и более лампочек к выключателю

Такой метод запитки осветительных элементов сейчас практически не используется и типы подключения питания ламп несколько иные, но принцип используется тот же.

Варианты подключения

Перед тем, как правильно подключить выключатель света, необходимо закрепить подрозетник на стене. Он представляет собой чашу либо площадку, на которой монтируется итоговая схема, а также клавиши и декоративная крышка. Кабель подводится обычно через углубление в стене, в некоторых случаях используется настенное расположение кабеля, но оно не так безопасно.

Этап монтажа подрозетника обычно не вызывает проблем даже у начинающих мастеров, так как основная задача – правильно развести проводку и подсоединить прибор через кабели к осветительным приборам и электрощиту. На этом же этапе необходимо установить распределительную коробку для соединения кабелей. Как правило, она размещается точно над подрозетником под потолком.

Одноклавишный прибор

Подключение выключателя света с одной клавишей является наиболее простым делом, поэтому следует начать руководство с рассмотрения именно этого случая. Ниже вы сможете ознакомиться со схемой, которая является стандартной при подключении одноклавишного устройства для управления светом.

Для того, чтобы правильно подключить устройство к электрической сети и обеспечить его стабильную и безопасную работу, следуйте приведенной ниже инструкции:

  1. Подведите к распаечной коробке три двойных (ноль и фаза) кабеля, один из которых идет от электрического щитка, второй от прибора управления светом, третий от патрона.
  2. Подключите осветительный патрон следующим образом – ноль от патрона соедините с нулем электрощита. Фазовый провод лампы (обычно белый или коричневый) подключите к нулю выключателя. Старайтесь фазу подключать к центральному контакту патрона лампы – это более безопасный вариант монтажа.
  3. Фазу переключателя соедините с фазой электрического щитка.
  4. Все сформированные соединения тщательно заизолируйте ПВХ-лентой.
  5. Установите клавиши и панель на платформу, как и крышку распределительной коробки.

В результате вы получите электрическую цепь, фаза в которой разъединяется посредством нажатия клавиши.

Двухклавишный прибор

Перед тем, как подключить двухклавишный выключатель света, необходимо внимательно ознакомиться со схемой соединения, так как малейшие ошибки могут привести к проблемам. Как вы можете увидеть ниже, порядок подключения мало чем отличается от приведенного выше:

Подключение выключателя света с двумя клавишами осуществляется следующим образом:

  1. Подключите ноль электрощита напрямую к нулевым проводам патронов для установки ламп. Старайтесь подключить ноль к боковым контактам, а фазу – к центру. При этом ноль от щита соединяется с нулем одного из патронов, и далее к соединению подключается ноль от второй лампочки (получается скрутка из трех проводов).
  2. Фазу электрощита подключите к общему контакту выключателя.
  3. Далее осуществляется подключение двухклавишного выключателя – на две лампочки выводятся фазовые провода, которые коммутируются с фазовыми проводами патронов.
  4. В последнюю очередь соединения изолируются, коробка и выключатель приводятся в надлежащий вид. Можно включать электричество и тестировать результат своей работы.

Как видите, разобраться в электрике можно и самостоятельно. Главное соблюдать безопасность.

Проходной прибор на 2 точки

Проходной выключатель, схема подключения на 2 точки которого представлена ниже, является особым случаем. Так, устройство на 2 точки позволяет управлять одним и тем же светильником из различных комнат, что несет в себе удобство использования и некоторые особенности монтажа.

Подключить проходное устройство не так уж и сложно. Отличие заключается в количестве контактов – у проходного механизма их три. Это диктует необходимость прокладывать кабель с тремя жилами от выключателей к распределительной коробке. Как обычно, ноль патрона лампы соединяется с нулем щитка, а вот дальше процесс соединения несколько различается.

Фаза щитка подключается к общему входу первого проходного прибора, после чего два провода от других контактов первого механизма соединяются с аналогичными проводами второго проходного устройства. Общий вход второго выключателя сопрягается с фазой осветительного прибора. На этом подключение может считаться завершенным.

Проходной прибор на 2 клавиши

Еще более сложный вариант – двухкнопочный проходной выключатель, схема подключения на 2 клавиши которого размещена ниже. Уделите немного времени, чтобы с ней разобраться.

Как видите, осветительные приборы подключаются к электрощиту по стандартной схеме, рассмотренной ранее, а фазовые провода подключаются к аналогичным у второго проходного устройства. При этом проходные устройства объединяются друг с другом посредством соединения контактов проводами через распаечную коробку.

Какой тип проводки использовать


Установка выключателя с открытой проводкой Перед тем, как устанавливать выключатель, стоит определиться с типом проводки. Существует всего 2 типа – скрытая и открытая. В соответствии со способом укладки кабеля подбираются выключатели.

Скрытой проводку называют в том случае, если кабель находится под гипсокартоном, штукатуркой, напольным покрытием. Такой вариант укладки кабеля имеет массу преимуществ в эстетическом плане. Используют исключительно внутренние и встроенные конструкции. Существуют и недостатки:

  • высокая стоимость укладки и последующих отделочных работ;
  • низкий уровень охлаждения провода в момент прохождения электрического тока;
  • проблематичность замены провода.

Открытая проводка – принцип укладывания кабеля поверх стен. Провод крепится к поверхности посредством скоб. Такой вариант элементарен с точки зрения монтажа, но имеет высокую пожарную опасность и портит внешний вид помещения. Желательно использовать накладные конструкции. Еще один недочет: провод легко повредить в результате механического воздействия.

Конструкция и подключение проходных одноклавишных выключателей

Конструкции и схема коммутации проходных выключателей более сложные, чем обычных моделей, но общий принцип остается прежним, через контакты проходит фазный провод. Есть варианты с одной, двумя и даже с тремя клавишами в одном корпусе

Пример подключения проходных одноклавишных выключателей

Такие выключатели используются в схемах управления освещения с двух точек, это очень удобно во многих случаях:

  • На лестничных маршах;
  • Длинных аллеях;
  • Туннелях;
  • Спортивных аренах, стадионах, бассейнах и других сооружениях.

В этих случаях пользователям для управления освещением не требуется проходить большие расстояния, используется любой ближайший выключатель. На схеме показана система освещения во включенном положении, при нажатии любого из выключателей контакт перекинется на линию черного цвета, освещение выключится. Конструкция схемы такова , что при следующем нажатии любой клавиши цепь замкнется через красную или черную линию и свет загорится.

Способы установки

В зависимости от способа установки выключатели бывают внутренними и внешними.

Внутренние требуют подготовки места установки. В стене необходимо высверлить или с помощью другого метода подготовить отверстие. В него замуровать диэлектрическую коробочку, в которую впоследствии будет установлен внутренний выключатель.

Для внешнего такая подготовка не нужна. Этот способ установки подразумевает монтаж выключателя накладного непосредственно на поверхность.

Для выполнения работ нужны инструменты:

  • нож монтерский;
  • отвертка плоская;
  • отвертка крестовая;
  • плоскогубцы;
  • кусачки;
  • индикатор напряжения;
  • дрель электрическая.

Правила монтажа и установки

Изначально отметим, что монтаж одноклавишного выключателя должен выполняться с соблюдением данных правил:

  • работы проводятся исключительно при выключенном напряжении;
  • коммутации подлежат только фазные провода, нулевой проводник идет сразу на лампу;
  • выключатель скрытого типа удобно подсоединять, если длина проводки в подрозетнике не менее диаметра выключателя;
  • рекомендуется снимать изоляцию провода с помощью стриппера.

При установке стандартного одноклавишного выключателя необходимо обращать особое внимание на следующие нюансы: правильное соединение проводов в распаячной коробке и непосредственно самого выключателя. Последовательность соединения компонентов в распределительной коробке следующая:

Последовательность соединения компонентов в распределительной коробке следующая:

  • определить фазу, которая идёт со стороны питания. Для этой цели подойдет индикаторная отвертка с неоновой лампочкой. Когда она подносится к фазе, неоновая лампочка загорается;
  • отключить напряжение на квартирном щитке;
  • подсоединить фазу к одному из проводов, идущих к выключателю;
  • соединить второй провод от выключателя с проводом, идущим к центральному контакту цоколя лампы;
  • затем подсоединить к нулю кабель от внешнего контакта цоколя.

Подключение проводов к лампочке в распределительной коробке выполняется разными методами:

  • скрутка и дальнейшая пайка с изолированием данного участка изолентой или пластиковым СИЗ колпачком;
  • винтовые зажимы;
  • клеммные колодки;
  • пружинные фиксаторы.

Максимально надежное подключение и контакт обеспечивается при помощи первого способа. При использовании винтовых и болтовых соединений могут повредиться непосредственно соединяемые компоненты, особенно если у выполняющего данную задачу человека недостаточно практики и опыта. Пружины в ходе эксплуатации могут растягиваться, в результате чего может возникать искрение и возгорание.

Для того чтобы подключить одноклавишный выключатель света, нужно выполнить следующие действия:

снять клавишу выключения при помощи плоской отвертки

Причём действовать необходимо с максимальной осторожностью и точностью, поскольку некоторые модели выполнены из хрупкого пластика, который может повредиться;
зафиксировать устройство с внешним типом фиксации шурупами на подрозетнике и использовать винты для подключения проводников к контактам;
для скрытого типа необходимо сначала подключить провода, а затем корпус вставить в углубление стены и зафиксировать предусмотренными лапками посредством затягивания крепежных винтов. В таком случае подрозетник закрепляется в нише и проверяется надежность крепления, только после этого монтируется одноклавишный выключатель;
после выполнения данной последовательности действий вставить клавишу на место.

Если имеющийся подрозетник в силу длительной эксплуатации вышел из строя, необходимо на подготовительном этапе выполнить его замену. В частности, замена подрозетника может появиться в помещениях с повышенной влажностью, чтобы снизить риск отсыревания проводки и замыкания. Основной задачей при этом является не нанести повреждения проводке. Алгоритм действий таков:

  • при помощи перфоратора или зубилом вручную долбится гипс вокруг подрозетника до его высвобождения;
  • далее он извлекается и на имеющиеся провода вставляется новый подрозетник, фиксируется он гипсом или алебастровой смесью;
  • нужно дождаться полного затвердевания, и только после этого выполнить дальнейшие действия по установке;
  • затем раскрутить крепежные болты распирающих скоб, чтобы уплотнительная резинка обеспечила максимально плотное прилегание к корпусу – тогда выключатель будет входить в подрозетник до конца;
  • придерживать выключатель и зажать болты до полноценной фиксации, вставить клавишу и после включения напряжения на щитке проверить включение освещения выключателем.

Итак, одноклавишные выключатели используются для управления отдельными лампами. Выключатель должен подключаться в фазовый провод по последовательной схеме с лампой освещения. Выключатель необходимо подбирать так, чтобы его максимальные показатели силы тока в паспорте были не меньше протекающего через выключатель.
