Устройство отопления дома по одноконтурной системе

Одноконтурные котлы с бойлером косвенного нагрева

Многие современные модификации таких котлов уже предусматривают встроенную накопительную емкость для таких целей.

Существенных технических различий между котлами со встроенным бойлером и теми, которые необходимо подключать к внешнему – нет. Однако, все же есть преимущество у котлов уже оснащенных бойлером косвенного нагрева – это экономия времени сил на поиск дополнительных деталей и оборудования.

Обвязка настенного одноконтурного котла с бойлером косвенного нагрева такая:

1. Ёмкость и котел должна находиться на расстоянии 2-3 метров друг от друга.
2. Бойлер должен создать малый цикл отопления, замкнув оба трубопровода – подающие и обратный.
3. На подающем трубопроводе устанавливают трехходовый клапан.
4. После нагрева воды в бойлере начнет подаваться теплоноситель в большой круг отопления.

Одноконтурные газовые котлы с бойлером косвенного нагрева хороши тем, что автоматика устройства, анализируя определенные параметры, сама решает, куда направить свою мощность – на ГВС или отопление помещения.

Для работы Вам могут понадобиться:

• расширительный бачок;
• трубы, обратные клапаны;
• циркуляционный насос;
• крепеж для настенных котлов;
• провода и мелкая электрообвязка;
• герметики, уплотнители, накладки;
• газовый ключ;
• разные гаечные ключи;
• разводной ключ;
• строительный уровень;
• перфоратор;
• отвертки и шуруповерт;
• прочие инструменты.

Особенности одноконтурных котлов

Устройства имеют такие плюсы:

• Доступная цена (ниже, чем у двухконтурных моделей);
• Простота установки. Так как не нужен еще один контур, располагать и подключать оборудование проще;
• Возможность использования одноконтурного котла как для отопления скромных по размерам дач, так и больших загородных и частных домов.

Современные системы оснащаются средствами для регулировки мощности. С их помощью можно менять температуру теплоносителя.

Минус одноконтурных устройств – они подходят только для обогрева помещений и не предназначены для горячего водоснабжения. Для создания системы ГВС нужно покупать емкостный водонагреватель – бойлер косвенного нагрева.

Порядок монтажа однотрубного отопления своими руками

Чтобы установить однотрубную систему отопления своими руками, подготовьте инструменты:

• нож для резки труб;
• паяльник для полипропиленовых труб и фитингов;
• ключ для сборки батарей отопления ;
• фум-ленту.

Схема вертикальной однотрубной системы отопления при нижней разводке.

Для устройства системы однотрубного отопления в частном доме своими руками сначала необходимо установить котел, который должен быть расположен на определенной глубине, однако помещать его в подвал крайне не рекомендуется. Как правило, для установки котла отопления подготавливается углубление в полу. Подготовка подобного углубления подразумевает заливку бетоном и, по желанию хозяев, облагораживание кафелем.

После того как будет установлен котел, выполняется монтаж дымохода. Соединение котла и дымохода осуществляется при помощи гофрированной металлической трубы, при выборе которой необходимо собирать нужный диаметр. После этого выполняется подключение основной трубы к котлу для магистрали. Диаметр данной трубы составляет около 25 мм.

К котлу можно подключать только металлические трубы, так как прочие материалы не способны выдержать высокую температуру нагрева. Переходники применять запрещается. Чтобы стабилизировать процесс теплонагрева, расширительный бак необходимо устанавливать на высоте около 3 м. Таким образом, расширительный бак становится самой высокой точкой системы отопления.

Следующий этап — установка радиаторов и труб. Параллельно с этим выполняется установка кранов и клапанов Маевского. Батареи устанавливают под оконными проемами

Важно, чтобы между батареей и подоконником оставалось свободное пространство, достаточное для циркуляции горячих потоков воздуха. Трубы устанавливаются прямо и без изгибов

Наличие изгибов затруднит нормальную циркуляцию теплоносителя и снизит эффективность системы отопления. Это особенно важно для однотрубных систем.

Конец труб системы отопления дома крепится к обратной стороне контура отопительного котла. Чтобы предотвратить попадание в котел ненужных и лишних материалов и примесей, на него устанавливается специальный металлический фильтр.

При установке системы отопления нужно выполнить работы по устройству узла, который будет выполнять функцию наполнения системы обогрева водой, при необходимости через него можно будет слить воду.

Установка однотрубного отопления завершена. После окончания всех работ по монтажу необходимо проверить исправность и правильность работы котла. Для этого котел наполняется водой и включается.

Схема «Ленинградка»

«Ленинградка» – одна из самых простых, но тем не мене достаточно эффективных и экономичных отопительных схем разводки частного дома.  Она похожа на однотрубную схему, то есть теплоноситель последовательно проходит по всем радиаторам помещения, постепенно теряя температуру нагрева. Магистральная труба размещается вдоль пола и закольцовывает контур от нагревательного устройства. Применять «Ленинградку» лучше всего в одноэтажных домах, чтобы все батареи находились на одном уровне. В этом случае система может работать при естественной циркуляции, но при её монтаже в двухэтажных домах  необходимо применять принудительную подачу теплоносителя.

Достоинствами этой схемы являются:

• экономный расход материалов;
• легкий монтаж;
• длительная надёжная эксплуатация;
• возможность спрятать магистральную трубу под напольным покрытием для улучшения эстетичности интерьера.

Ленинградка» не лишена существенных недостатков:

• невозможность поддерживать одинаковый температурный режим во всех помещениях;
• горизонтальная разводка не позволяет подключать теплый пол или полотенцесушители;
• большая площадь помещения требует применение циркуляционного насоса для обеспечения рабочего давления в системе.

Ленинградская однотрубная система и ее элементы

Паровое отопление позволяет равномерно разнести тепло по всей площади дома и убрать его источник за пределы жилых помещений. Если квартиры или дома имеют несколько изолированных комнат, то такая схема – классическое техническое решение для организации отопления. В состав однотрубной системы входят:

• Котел, расчет мощности которого зависит от отапливаемой площади;
• Замкнутая магистраль с циркуляцией теплоносителя от котла к теплообменникам;
• Радиаторы отопления с последовательным типом подключения;
• Расширительный бак, который для одноэтажного здания может быть открытым. Расчет объема бака зависит от количества теплоносителя в системе.

Циркуляция теплоносителя происходит естественным путем либо принудительно. Для отопления многоэтажного дома, система которого имеет большое гидродинамическое сопротивление, пользуются принудительной циркуляцией.

Перед началом подключения отопления нужно провести гидравлический расчет с учетом теплопотерь дома, особенностей системы и разводки (горизонтальная или вертикальная, с принудительной циркуляцией или нет, верхним или нижним розливом).

Однотрубная система отопления с нижней разводкой использует только одну трубу, одновременно играющую роль подающей и сборной магистрали. Радиаторы подключаются к ней посредством патрубков меньшего диаметра, но не параллельно друг другу, как в той, которая имеет верхнюю подающую магистраль, а последовательно. Её схема представлена на рисунке ниже. В остальном «ленинградка», так еще иногда называют это техническое решение, не отличается от классической двухтрубной системы, в которой теплоноситель в радиаторы подается розливом с верхней магистрали.

Создание проекта газовой отопительной системы

На этапе самостоятельного проектирования отопительной системы частного дома важно учесть все даже мельчайшие детали, которые напрямую будут влиять на эффективность и экономичность газового отопления

1. Количество котлов и их суммарная мощность.
2. Определение мощности циркуляционного насоса достаточной для обогрева всего дома.
3. Наличие в доме тёплых полов.
4. Составление схемы газовой системы отопления с учётом потребителей горячей воды.
5. Наличие нескольких этажей в строение.

Только заблаговременно учитывая все особенности дома можно рассчитать систему отопления с максимальной эффективностью, которая удовлетворит все потребности домовладельца и его родственников.

Важный нюанс

При проектировании отопительной и ГВС системы важно учитывать один важный нюанс. Если в доме, инженерные сети которого организованы с использованием двух контуров, включается кран с горячей водой, то котел автоматически переключается с нагрева теплоносителя для батарей на нагрев воды для душа

Для тех строений, которые хорошо утеплены и характеризуются большой площадью, этот нюанс не столь важен, так как даже при переключении работы котла с нагрева батарей на нагрев воды для хозяйственных нужд, температура в доме практически никак не изменится – всего-то на пару градусов.

Но вот в ситуациях с домами малой площади и плохим уровнем утепления такая особенность может быть критичной. В таких случаях может наблюдаться высокий уровень тепловой инерционности, за счет чего котел, греющий воду для бытовых нужд в течение нескольких часов, может сильно понизить температуру в доме. Эту погрешность можно довольно легко исправить, если установить в помещениях батареи с увеличенным количеством секций, а также трубы с большим сечением.

Подключение нескольких котлов в одну систему

В регионах, где имеется нестабильная подача газа или электроэнергии прибегают к установке двух котлов, например, твердотопливного и газового. Два агрегата могут работать по разным схемам:

1. Последовательное подключение – между агрегатами устанавливается термоаккумулятор, в который поступает от твердотопливного котла подогретый теплоноситель. Затем он направляется в систему с газовым устройством, а после расходится потребителям.
2. Параллельное подключение – в этом случае работа твердотопливного агрегата контролируется датчиками безопасности. Также устанавливается трехходовый клапан, с помощью которого можно отключить любой из агрегатов.

Многоконтурные отопительные системы снабжаются гидравлическими распределителями, компенсирующими разницу давления и балансирующими потоки теплоносителя. Иногда можно организовать систему без гидравлики, тогда давление регулируют балансировочные вентили.

Устройство и принцип работы одноконтурного котла

Чтобы понимать, как работает система с одним контуром, нужно разобраться в конструкции такого котла. Например, газовый прибор состоит он из следующих компонентов:

• горелочное устройство;
• камера для сгорания газа;
• теплообменник;
• насос для подачи теплоносителя по контуру;
• система труб для подачи теплоносителя;
• элементы безопасности (датчики, арматура).

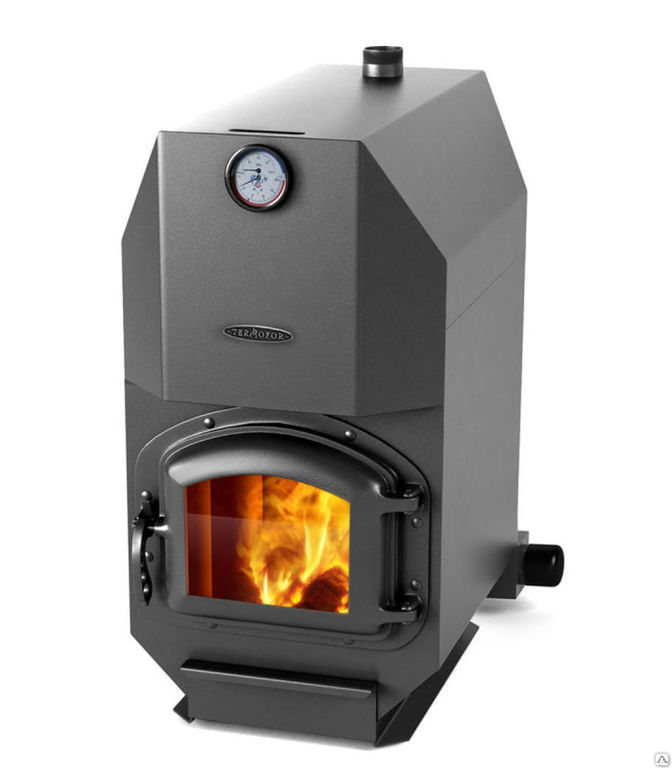

Твердотопливные модели поставляются без газового устройства, но имеют отсек для сжигания дров или угля.

Принцип действия одноконтурных котлов для дома такой:

• Включается газовая горелка или твердое топливо сжигается в топке;
• Теплоноситель нагревается и подается насосом по контуру;
• Теплоноситель поступает в радиаторы или систему “теплого” пола;
• Жидкость снова поступает в котел, где опять нагревается.

Затем цикл повторяется.

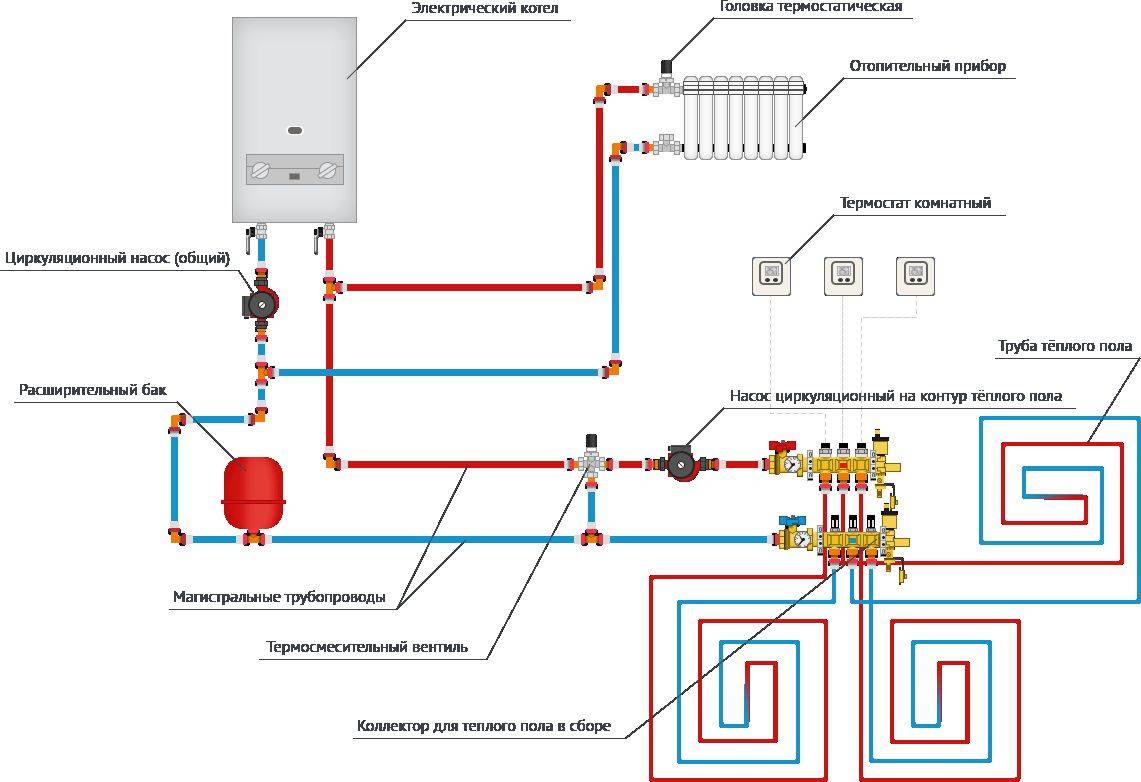

Двухконтурное отопление в купе с теплым полом

Закрытые варианты двухконтурного отопления частного дома без труда можно комбинировать с системой водяного теплого пола

Важно учитывать, что теплый пол – это низкотемпературная система, а радиаторы – высокотемпературная. Поэтому необходимо обеспечить подмес теплого пола, чтобы температура с 60-80 градусов опустилась до более комфортной 45-50

Если вы хотите обогреть все одну комнату водяным полом, то вам будет полезен вот такой модуль:

В модуле есть термоголовка, которая в зависимости от температуры открывает или закрывает подачу теплоносителя в систему. Модуль подключают к обратке двухконтурной системы.

Если же хотите реализовать решение один этаж полы, другой радиаторы, тогда уже стоит делать распределение теплоносителя в котельной.

Открытый бак

Открытая расширительная емкость представляет собой частично или полностью открытый бак, соединенный с контуром в самом высоком его участке, сразу после котла. Чтобы жидкость не переливалась через края сосуда, ближе к верху имеется специальный патрубок: он служит для отвода излишней воды в канализацию или на улицу. Организовывая обогрев одноэтажных зданий, компенсирующую емкость в основном устанавливают на чердаке. Во избежание замерзаний воды в зимнее время, стенки бака дополнительно утепляют.

Подобные системы отопления называются открытыми. Чаще всего речь идет об энергонезависимом или комбинированном обогреве. В этом случае теплоноситель напрямую контактирует с воздухом: это приводит к его естественному испарению и обогащению кислородом.

Для открытых контуров характерны следующие недостатки:

1. Точное соблюдение уклонов (если используются самотечные системы). Это даст возможность просачивающемуся в трубы воздуху выходить через емкость в атмосферу.
2. Нужда в постоянном контроле за уровнем воды в баке. Время от времени объем теплоносителя приходится восполнять, так как часть его испаряется через открытый верх.
3. Запрещается использование незамерзающих жидкостей, выделяющих при испарении токсичные вещества.
4. Насыщение кислородом циркулирующей жидкости провоцирует коррозионные процессы внутри металлических стальных отопительных радиаторов.

Сильные стороны открытых систем:

1. Можно не проводить регулярные проверки уровня давления в трубопроводе.
2. Небольшие протечки в контуре не помешают ему исправно обогревать жилище. Главное, чтобы в трубах было достаточно жидкости.
3. Для восполнения потерь теплоносителя разрешается использовать простое ведро. Это осуществляется простым доливанием воды в расширительный бак до необходимого уровня.

Теплотехнический расчет

Комфорт в помещениях зависит не только от схемы прокладки, но и от количества тепловой энергии, которую батареи отдают воздуху комнат. Поэтому, чтобы не замерзнуть зимой, нужно сделать правильный теплотехнический расчет. Об этом, кстати, говорит и инструкция, закрепленная действующими СНиП.

Благодаря правильному расчету можно выбрать:

• котел нужной мощности – слабый не сможет обогреть дом, мощный будет зря жечь дорогостоящие энергоносители;
• радиаторы нужной площади – это поможет значительно сократить затраты на их покупку.

Расчеты можно произвести самостоятельно (с помощью специальной компьютерной программы) либо обратиться в специализированную инженерную фирму. Второй вариант более затратный, но так вы будете уверены в правильности предоставленных вам данных.

Перед монтажом отопления нужно выполнить теплотехнический расчет сооружения

Кроме того, инженеры этой организации подготовят и схему контуров отопления, вычерченную на предоставленном плане вашего дома (квартиры). Это значительно облегчит монтаж и поможет купить нужное количество материалов.

Виды одноконтурного отопления

Существует несколько классификаций одноконтурных систем отопления в зависимости от различных параметров. Первоначально следует обозначить основные типы систем:

• открытая;
• закрытая.

Поскольку вода имеет достаточно высокий коэффициент расширения при нагревании (0,3% вследствие увеличения температуры каждые 10 градусов), необходимо компенсировать увеличивающийся объем теплоносителя, чтобы не повредились трубы, избежать аварии. Компенсацию осуществляют, как правило, за счет расширительного бака внутрь которого вставлена мембрана из полимеров. Эта мембрана эластична, под действием увеличивающейся в объеме воды заполняет бак полностью.

Использование таких мембранных баков характерно для закрытых, полностью автоматизированных систем. Котлы для таких систем работают на газе, пеллетах, мазуте. Они отличаются безопасностью, поскольку при увеличении давления, система автоматически выключается.

Ранее использовались преимущественно одноконтурные системы открытого типа, которые еще именуются системами отопления с естественной циркуляцией. В таких устройствах устанавливается патрубок, через который выводилось избыточное давление, пары в атмосферу, если интенсивная работа котла становится причиной существенного расширения теплоносителя.

Установки для отопления частного коттеджа также делятся на системы с:

• естественной циркуляцией;
• принудительной циркуляцией.

Принудительная циркуляция осуществляется за счет включения в систему специальных насосов, других инженерных устройств перекачки воды. Такой вариант считается более современным, не требует использования труб, арматуры большего диаметра, соответственно дополнительных трудозатрат, в большей степени подходит для многоэтажных коттеджей, где необходимо подавать теплоноситель на верхние этажи.  Использование насосов затруднено, если есть проблемы с постоянным, мощным энергоснабжением.

Система Паук

Так называемая система «Паук» относится к одноконутрным установкам естественной циркуляции. На сегодняшний день этот принцип построения соединения котла и магистралей, идущих к радиатору, считается устаревшей, используется в основном в отдаленных от областных центров населенных пунктах, где могут возникнуть проблемы с энергоснабжением. По внешнему виду система действительно напоминает паука (котел устанавливается на чердаке, от него отходят магистрали), поэтому она получила такое название в простонародье. Установку реализуют своими руками.

Система «Ленинградка»

К наиболее надежным системам, которая также является вариантом естественной циркуляции, относится «Ленинградка». «Ленинградка» – оптимальное соотношение цены и качества, учитывая простоту реализации проекта, эффективность. Классическая «Ленинградка» представляет собой комплекс из последовательно соединенных радиаторов по периметру помещений с единым трубопроводом, источником нагрева является котел. Такой вариант нередко устанавливают в небольших двухэтажных коттеджах с использованием циркуляционного насоса.

Теплотехнический расчет

Комфорт в помещениях зависит не только от схемы прокладки, но и от количества тепловой энергии, которую батареи отдают воздуху комнат. Поэтому, чтобы не замерзнуть зимой, нужно сделать правильный теплотехнический расчет. Об этом, кстати, говорит и инструкция, закрепленная действующими СНиП.

Благодаря правильному расчету можно выбрать:

• котел нужной мощности – слабый не сможет обогреть дом, мощный будет зря жечь дорогостоящие энергоносители;
• радиаторы нужной площади – это поможет значительно сократить затраты на их покупку.

Расчеты можно произвести самостоятельно (с помощью специальной компьютерной программы) либо обратиться в специализированную инженерную фирму. Второй вариант более затратный, но так вы будете уверены в правильности предоставленных вам данных.

Перед монтажом отопления нужно выполнить теплотехнический расчет сооружения

Кроме того, инженеры этой организации подготовят и схему контуров отопления, вычерченную на предоставленном плане вашего дома (квартиры). Это значительно облегчит монтаж и поможет купить нужное количество материалов.

Закрытая система

Обвязка котельной в частном доме с закрытой системой отопления включает:

Мембранный расширительный бак. Он представляет собой емкость, разделенную резиновой мембраной на отсеки для воздуха и для теплоносителя. В отличие от жидкостей, воздух прекрасно сжимается и компенсирует увеличение объема воды или антифриза;

Устройство мембранного бачка.

Объем бака и в этом случае берется равным примерно 10% от объема теплоносителя. Тот, в свою очередь, в сбалансированной системе примерно равен 15 литрам на киловатт мощности котла .

Предохранительный клапан. Клапан сбрасывает теплоноситель при достижении верхней границы допустимого давления;

Предохранительный клапан с дренажной трубкой.

Постоянное срабатывание предохранительного клапана говорит о недостаточном объеме расширительного бачка.

Автоматический воздухоотводчик. Он помогает избавиться от препятствующих циркуляции воздушных пробок;

Устройство автоматического воздушника.

Манометр для визуального контроля давления.

Три в одном: группа безопасности котла.

В случае контура с принудительной циркуляцией схема обвязки котла предсказуемо включает циркуляционный насос.

И группа безопасности (воздухоотводчик, манометр и клапан), и расширительный бачок в теории могут монтироваться в любой точке закрытого контура. На практике при монтаже системы отопления своими руками бачок обычно ставят перед котлом. на расстоянии не менее 8 диаметров розлива после насоса или не менее двух диаметров розлива перед насосом.

Почему именно так?

• Минимальная температура теплоносителя увеличивает срок службы мембраны бачка;
• Отсутствие турбулентностей от крыльчатки насоса тоже благотворно сказывается на ресурсе мембраны.

Группа безопасности чаще всего ставится на выходе котла.

Расположение элементов обвязки.

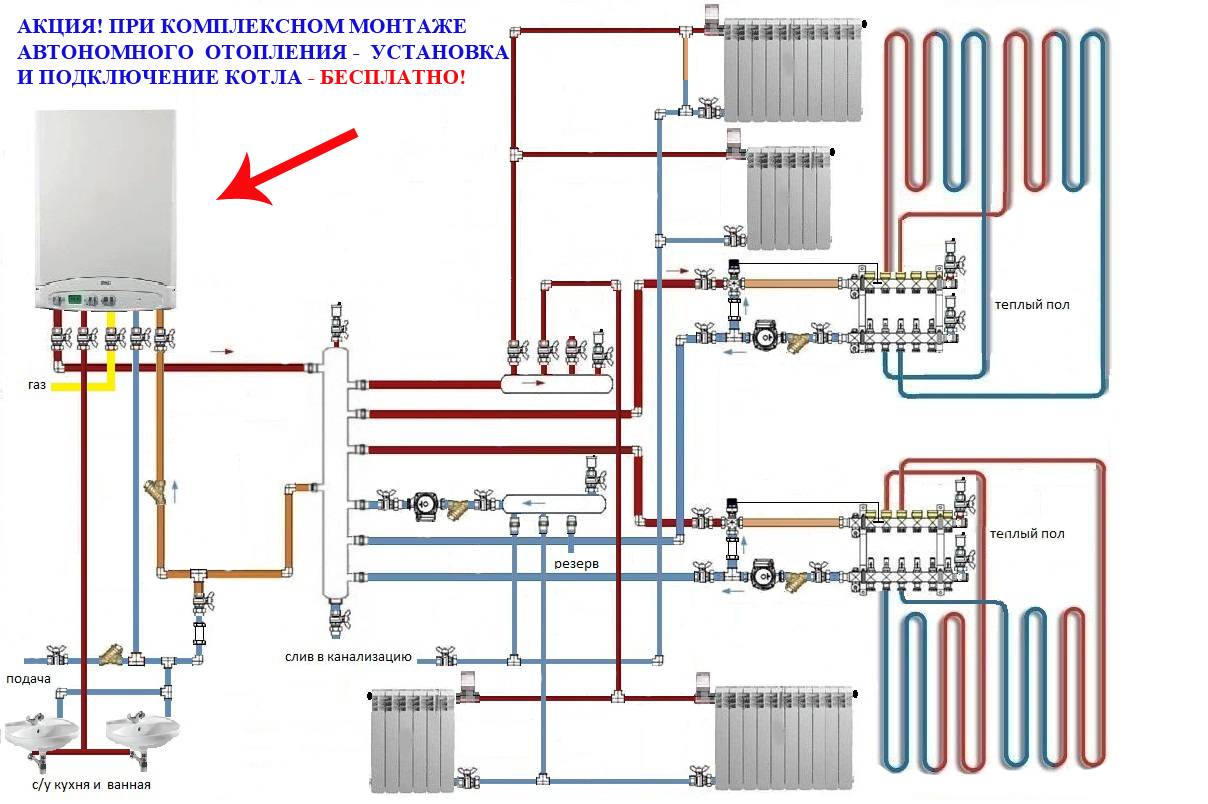

Коллекторная схема разводки

Для сложных контуров, с большим числом подключений обязательно организовывается принудительная циркуляция в системе отопления с раздачей теплоносителя через коллектор.

Такая система раздачи нашла применение для двухэтажных домов или одноэтажных домов со значительной площадью обогрева.

Иногда применяется комбинированная разводка, а для сложной конфигурации системы ставится дополнительный насос для системы отопления с принудительной циркуляцией оптимизирующий функционирование системы.

Если в доме уже работает контур отопления, который использует естественную циркуляцию, то улучшить эффективность такой системы отопления можно за счет установки в «обратке» циркуляционного насоса недалеко от котла. В результате образовывается открытая система отопления с принудительной циркуляцией схема при этом не требует изменений.

Реализованная система отопления с принудительной циркуляцией схема которой может быть любая, обеспечит более качественное отопление жилища. Затраты на создание такой системы больше, чем на монтаж системы с естественной циркуляцией, которые окупятся за счет более экономного расходования топлива.

Возможных вариантов организации систем отопления (СО) всего два:

1. система с принудительным движением (ПЦ);
2. система с естественной циркуляцией жидкости (ЕЦ).

Система (ЕЦ) имеет открытый расширительный бак, а при установке в «обратке» циркулярного насоса работает достаточно хорошо. Насос увеличивает КПД системы. Система ПЦ относится к закрытым системам, а расширение теплоносителя компенсируется в закрытом мембранном баке. Это базовые системы, а базовыми схемами считаются — однотрубная и двухтрубная. На основе этих базовых элементов создаются контуры отопления, являющиеся комбинацией или модернизацией базовых систем и базовых схем.

• Как залить воду в открытую и закрытую систему отопления?
• Популярный напольный газовый котел российского производства
• Как грамотно спустить воздух из радиатора отопления?
• Расширительный бачок для отопления закрытого типа: устройство и принцип действия
• Газовый двухконтурный настенный котёл Навьен: коды ошибок при неисправности

Рекомендуем к прочтению

Отопление теплиц — виды систем и источников обогрева Какое отопление для коттеджа выбрать? Проект отопления двухэтажного дома: выбор схемы и способа подключения Автономное отопление частного дома: выбор оптимального способа

2016–2017 — Ведущий портал по отоплению. Все права защищены и охраняются законом

Копирование материалов сайта запрещено. Любое нарушение авторских прав влечет за собой юридическую ответственность. Контакты

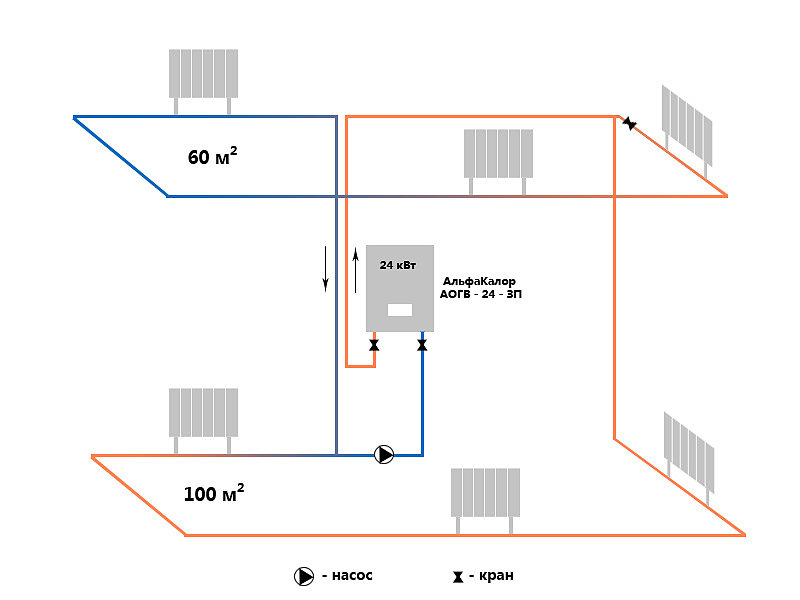

Однотрубная схема отопления

Как правило, эта схема разводки системы применяется в частных одноэтажных домах и отличается лёгким монтажом, малыми трудозатратами и невысокой стоимостью. Радиаторы подключаются к трубе отопления последовательно. Отвод отработанного теплоносителя не предусмотрен. Такая схема водяного отопления имеет немало недостатков при обогреве частного дома:

• потере тепловой энергии – каждый следующий отопительный прибор будет нагреваться меньше предыдущего;
• невозможности регулировать интенсивность нагрева в одном помещении без аналогичных последствий для остальных. Снижая температуру в одном из радиаторов, произойдёт неизбежное охлаждение всех последующих батарей отопления;
• необходимости дополнительно оборудовать отопительную систему насосом для поддержания в ней рабочего давления.

Имеются технологические приёмы, с помощью них можно частично избавиться от перечисленных проблем. Улучшить работу однотрубной схемы разводки можно с помощью специального оборудования: термостатических клапанов, радиаторных регуляторов, воздухоотводов, балансировочных вентилей. Их применение несколько повысит стоимость монтажа, но зато позволит понижать или понижать температуру в одном из радиаторов без нежелательных изменений температуры в остальных отопительных приборах.

Одноконтурные котлы Теплодар

В линейке производителя есть несколько моделей одноконтурных котлов для отопления дома. Это:

• Куппер Уют мощностью 10 и 20 кВт
• Куппер Карбо 2.0 мощностью до 34 кВт
• Куппер ПРО 2.0 мощностью до 42 кВт
• Куппер Практик мощностью до 22 кВт
• Куппер Эксперт 2.0 мощностью до 45 кВт

Оборудование подходит для отопления загородных домов, дач и других объектов. Благодаря разнообразию устройств по мощности можно выбрать наиболее оптимальный для себя вариант котла Теплодар. Модели также отличаются по функциям, материала и внешнему виду. Например, котлы Уют имеют цилиндрическую форму. Другие агрегаты – более стандартные, в виде вертикально расположенной установки. Посмотреть ассортимент и отличия устройств вы можете на сайте.

Подписывайтесь на наши социальные сети:

YouTube — https://www.youtube.com/user/TeplodarPKFВКонтакте — https://vk.com/club_teplodar

Водяная одноконтурная система отопления

Одноконтурное отопление, схема которого изображена на фото, все еще пользуется спросом. Такая система предназначена именно для обогрева жилья, в отличие от двухконтурных, которые могут обеспечивать дом горячей водой. Но двухконтурные системы не подходят для отопления помещений, площадь которых превышает 200 квадратных метров.

Одноконтурная система отопления в базовой комплектации выглядит следующим образом:

• отопительный котел, в котором происходит нагрев жидкости;
• трубопровод, который обеспечивает распределение тепла по всем помещениям;
• отопительные приборы (самыми распространенными считаются радиаторы);
• запорная и регулирующая арматура.

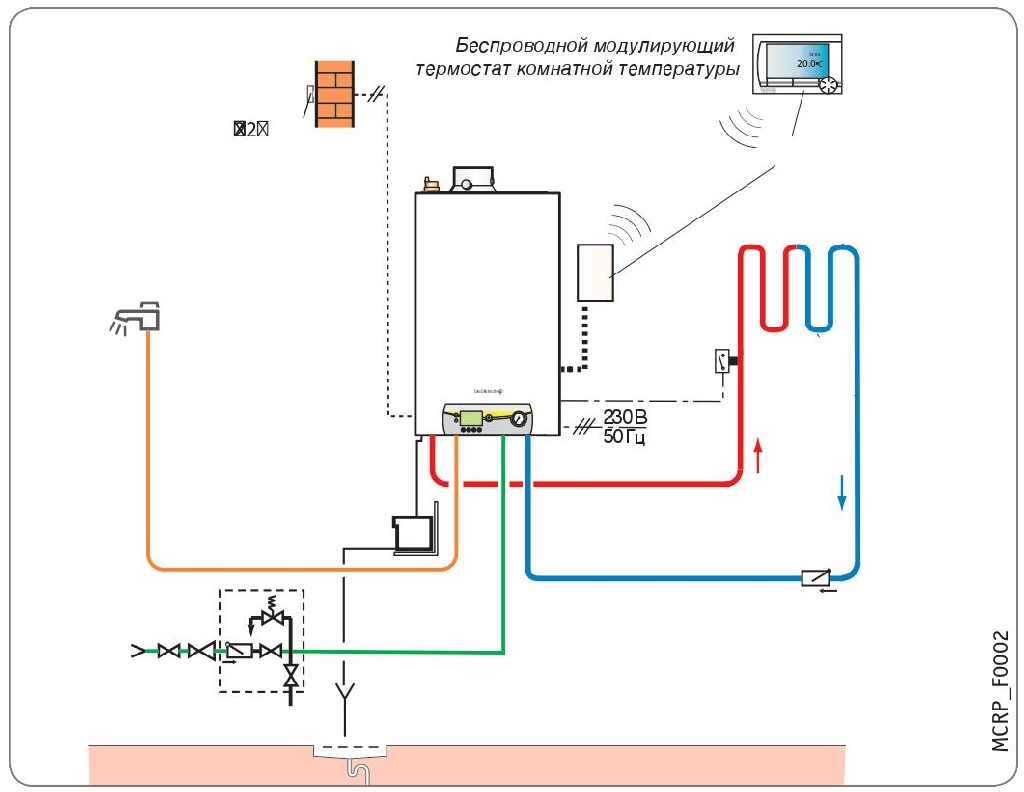

Как выглядит принципиальная схема одноконтурной системы отопления? В одноконтурной отопительной системе жидкость нагревается в котле, после чего самотеком или при помощи насоса разгоняется по трубам. Попадая в отопительные приборы, вода отдает тепло и остывает, после чего возвращается нагревательному прибору.

Схема одноконтурного отопления предполагает знание о том, каким видом топлива можно будет пользоваться в конкретном случае. Например, наличие магистрального газа значительно упростит задачу, но при его отсутствии можно использовать твердотопливные системы. Расчет тепловой мощности котла производится в зависимости от суммарного объема помещений, которые необходимо отапливать, и от качества теплоизоляции дома.

Схемы автономного отопления

Существует большое количество схем, по которым можно создать автономное отопление для дома, но среди основных можно выделить три, которые применяются чаще всего:

1. Традиционная. При такой схеме теплоноситель (как правило, жидкий) перемещается по дому, используя трубопровод. В таких системах зачастую используется вода, но нередко встречаются и другие виды жидкостей, например, антифризы, которые предотвращают возможность замерзания системы в холодное время.
2. Воздушная. Воздушная система устроена практически так же, за одним исключением: в этом случае носителем тепла является не жидкость, а разогретый воздух.
3. Электрическая. Использование электрических отопительных приборов не предполагает наличия трубопровода, поскольку обогрев происходит по принципу «воздух-воздух». К электрическим отопительным приборам относятся конвекторы, инфракрасные излучатели и пр.

Выбор отопительного котла

Водяное отопление по одноконтурной схеме предполагает проводить одну трубу, и такую небольшую нагрузку можно поддерживать котлом любого типа – электрическим, газовым, твердо- или жидкотопливным, комбинированным агрегатом. Поэтому выбор котла чаще всего зависит от доступности того или иного вида топлива в конкретном регионе.

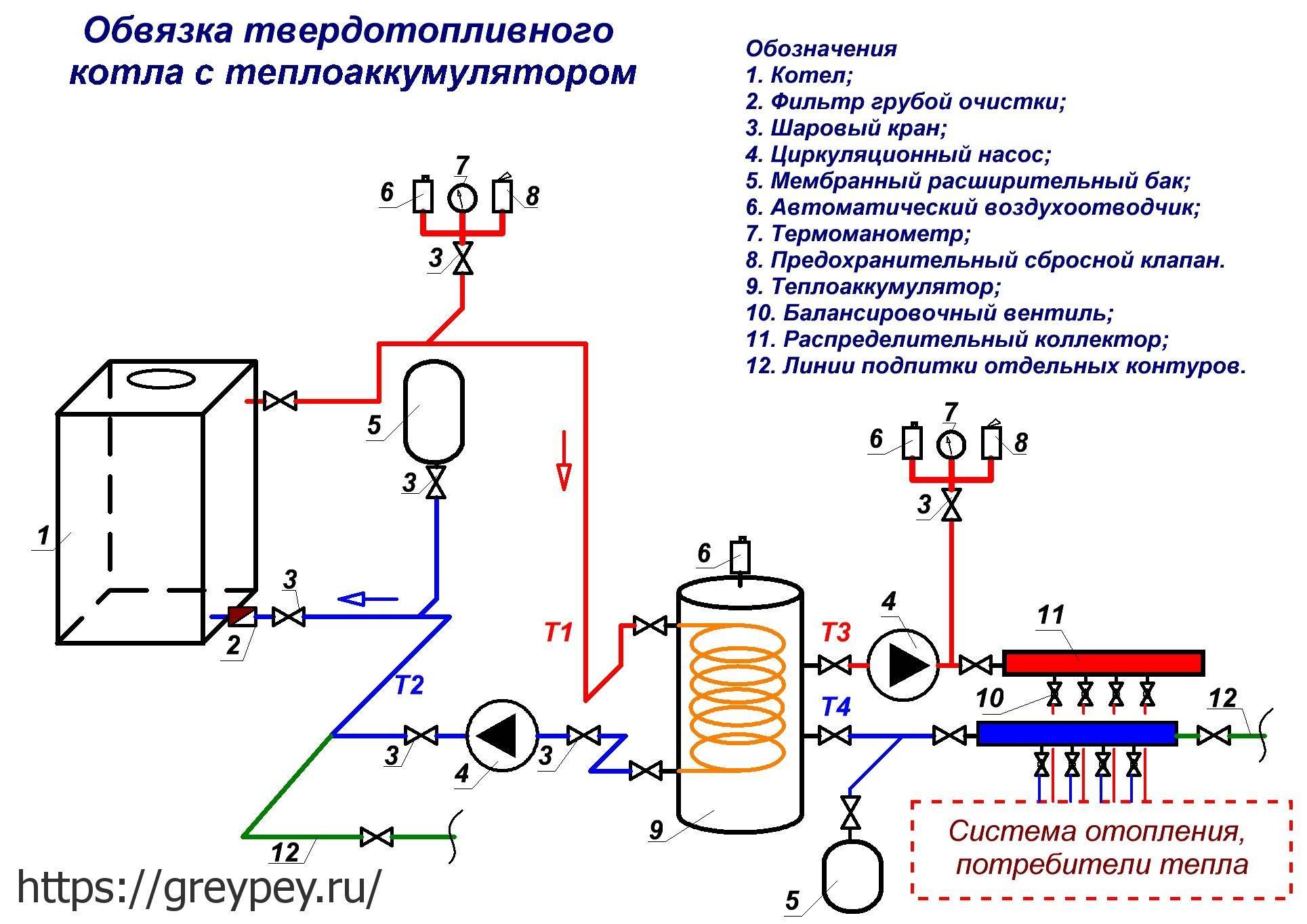

Без подведенного газа из центрального газопровода проще и дешевле будет сделать отопление в частном доме на твердом топливе – дровах, угле, пеллетах.

Электрический котел отопления – крайняя мера, при условии отсутствия газа или места для хранения большого объема дров или угля.

Геотермальные котлы и источники энергии на солнечных батареях мы пока не рассматриваем в силу их редкого использования и дороговизны приобретения и монтажа.

Выбрав котле, необходимо определиться с его тепловой мощностью. Стандартная формула расчета – на 10 м2 отапливаемой площади нужно потратить 1 kW тепловой энергии. Дальше все просто: для расчета общей мощности котла необходимо перемножить длину и ширину здания, разделить результат на 10, умножить новый результат на 1 kW.

Пример: при габаритах дома 9 х 12 метров тепловую мощность котла получим так: ((12 х 9) / 10) х 1 kW = 10,8 kW. Но это – не окончательные цифры: к нашим 10,8 kW прибавьте до 20% запаса, когда котел отопления дома вынужден работать длительное время на полную мощность – при низких температурах или пристроенном помещении, которое раньше не входил в расчеты мощности. Конечный результат -12-14 kW.

Расчет мощности котла

Часто при установке просто рассчитывают мощность газового котла, как 1 кВт на 10 м2 площади жилого дома +15% как резерв, предназначенный для пиковых нагрузок. Но более целесообразно подсчитать необходимую производительность оборудования по формуле:

MK=S×UMK/10,

В которой принимается:

1. MK – требуемая мощность котла;
2. S – общая площадь дома;
3. UMK – удельная мощность прибора.

UMK – используется в расчете в виде коэффициента, он изменяется в зависимости от места размещения жилого дома, в России это:

• Юг – 0,7-0,9;
• Средняя полоса – 1,0-1,2;
• Зоны с резко континентальным климатом — 1,2-1,5;
• Дальний восток и север страны – 1,5-2,5.

Эта формула подходит для 1 этажных зданий, построенных в соответствии со СНиПами. Для сооружений по индивидуальным проектам мощность котла находят по другой формуле:

MK=Qt×Kz,

В которой принимается:

• Qt – теплопотери здания, кВт;
• Kz — коэффициент запаса около 15-25%.

Теплопотери здания находят по формуле:

Qt=V×Pt×k/860,

В которой принимают:

• V – объем помещения;
• Pt – разница внутренней и наружной температур;
• K – коэффициент рассеивания, меняется в зависимости от теплоизоляции и конструкционных материалов дома.

Коэффициент рассеивания равен:

1. Здания из древесины без теплоизоляции – 3,0-3,5;
2. Кирпичные постройки в один кирпич, неутепленной кровлей и простыми окнами – 2,0-2,9;
3. Из двойной кирпичной кладки, кровлей утепленной минеральной ватой и с установленными двойными окнами – 1,0-1,9;
4. Теплоизоляция чердака и наружных стен проведена пенополистиролом, установлены металлопластиковые окна с двойным стеклопакетом – 0,6-0,9.
