Общие характеристики крыши
Среди разнообразия моделей (плоские, наклонные, вальмовые, шатровые, сводчатые, купольные) наиболее простой вариант, как в расчетах, так и в исполнении, это односкатная крыша. Ее противоположные края подпираются стенами разной высоты. Разность высот формирует угол наклона между линией горизонта и поверхностью стропил.
Крышная конструкция выполняет ряд важных функций:
- защитную: предохраняет дом от разрушительного воздействия осадков;
- участвует в создании общего экстерьера;
- обладает гидроизолирующими свойствами;
- служит дополнительным утеплением;
- принимает на себя ветровую, снеговую нагрузку.
Порядок монтажа односкатной крыши
Технологический процесс монтажа односкатной крыши начинается с устройства мауэрлата, после чего возводится система стропил и монтируется обрешетка, а в завершении создается кровельный «пирог» из изоляционных материалов и финишного покрытия.
Мауэрлат – один из важнейших элементов системы. Функции мауэрлата описывались ранее. Для изготовления данного компонента отлично подойдет прочный брус размерами 15х10 см.
Стропила можно изготовить из клееного бруса 10х10 см или доски размерами 15х5 см. В случае, если стропильную ногу приходится собирать из двух частей, сделайте все так, чтобы стык опирался на стойку.
Предварительно в местах прилегания стропильных ног к мауэрлату в стропилах нужно создать специальные технологические вырезы. Для скрепления элементов конструкции используйте гвозди. При выборе шага установки стропил ориентируйтесь на ширину теплоизоляционно го материала. Также обязательно учитывайте вес будущего финишного покрытия. Чем тяжелее кровельный материал – тем меньшие пролеты должны быть между стропильными ногами.
Первый шаг. Лучше всего собирать элементы системы стропил на земле. Наиболее популярным вариантом стропильной системы для односкатной крыши являются наклонные стропила.
«Ноги» наклонных стропил опираются на внешние стены под требуемым углом. Сверху элементы соединяются и надежно опираются на деревянный брус. Последний поддерживается за счет подкосов и стоек. Подкосы крепятся к несущим наружным стенам или перегородкам.
Второй шаг. Набейте обрешетку поперек стропил.
Третий шаг. Создайте контробрешетку.
Четвертый шаг. Уложите утеплитель в пространство между стропилами.минеральная вата
Пятый шаг. Со стороны чердака закрепите к стропильной системе пароизоляционную пленку.
Шестой шаг. Уложите поверх утеплителя гидроизоляционны й материал.
Седьмой шаг. Уложите выбранное кровельное покрытие.
На этом устройство односкатной крыши можно считать практически завершенным. Останется лишь установить дополнительные аксессуары в виде водостока, флюгера и т.д. В этом моменте ориентируйтесь на собственные предпочтения.
Таким образом, монтаж крыши безо всяких проблем выполняется своими руками. В возведении односкатной кровельной конструкции нет абсолютно ничего сложного, нужно лишь во всем следовать инструкции и не забывать полученные рекомендации.
Удачной работы!
Видео – Односкатная крыша своими руками пошагово
Проекты домов с односкатной крышей востребованы, что указывает на рациональность, эффективность и экономическую выгодность устройства кровель с одним скатом.
Односкатная крыша популярна не только в частном домостроении, но и массово используется для покрытия пристройки к дому, сараев, временных строений, гаражей и хозяйственных построек. С точки зрения конструкции, односкатная крыша – это прямоугольник, расположенный в одной плоскости и не имеющий изгибов.
Преимущества односкатной крыши:
меньшая подверженность ветровой нагрузке. Это связано с тем, что парусность у крыши с одним скатом ниже;
нет ограничений на выбор кровельного материала. Обусловлено тем, что угол наклона односкатной крыши может быть минимальным, начиная с 0°, т.е. имеет абсолютно плоскую поверхность;
простота конструкции. Предоставляет возможность выполнить строительство односкатной крыши своими руками;
сравнительно быстрое строительство. Уменьшение количества конструктивных элементов сокращают сроки возведения;
малый вес. Утверждение справедливо для крыш, которые не укрывают мансардный этаж;
можно создавать сложные конфигурации из множества скатов, расположенных на разной высоте. Тогда технически это будет односкатная крыша, а практически – необычная кровля;
экономия ресурсов – материала, времени и денег;
постройка односкатной кровли единственный вариант в том случае, когда существует запрет на скат воды на проезжую часть, на участок соседей и т.п;
Несмотря на существенное уменьшение площади под односкатной кровлей, она оставляет возможность устройства мансарды.
Недостатки односкатной крыши:
У каждой медали две стороны. Так и односкатная крыша имеет свои минусы:
необходимость монтажа более надежной водосточной системы. Поскольку сток воды идет только в одном направлении, нужно выбрать систему большего диаметра.
Нюанс. Лучше отдать предпочтение металлической системе водостоков и закрепить кронштейны на расстоянии 40 см.
незначительная полезная площадь чердака при незначительно уклоне;
В результате, достоинств намного больше.
Материал подготовлен для сайта
Плюсы и минусы конструкции
Среди строительных конструкций не найти совершенной, каждая имеет изъяны или неприятные особенности. Не минула эта учесть и односкатную кровлю:
- Она не способствует беспрепятственному соскальзыванию снега, ее слабое место – образование сугробов и наносов. Эту особенность обязательно учитывают при проектировании, минимизируя ее последствия увеличением угла наклона скатов. В противном случае крыша не выдержит повышенных нагрузок и деформируется.
- Односкатная крыша отсекает возможность обустройства чердака или мансардного помещения.
- Низкая энергоэффективность. Конструкция оставляет мало возможностей для термоизоляции.
- Своеобразный облик. Внешний вид может разочаровать приверженцев двухскатной крыши.
Эти особенности не делают односкатную крышу лучшим вариантом для жилого дома, однако не препятствуют применению в подсобных помещениях. А ее достоинства подтверждают правильность выбора:
- Низкая стоимость. Цена возведения односкатной крыши гаража минимум на треть дешевле строительства своими руками даже самой простой двухскатной. Больше всего она экономит на древесине для изготовления стропильной системы и кровельном материале. При чем эта экономия не в ущерб надежности конструкции.
- Простота монтажа. Легкость сборки позволяет сократить затраты на оплату труда наемных работников, ведь выполнить монтаж может человек даже с низкими строительными навыками.
- Быстрота возведения. Односкатка возводится за считанные дни в отличии от двухскатной или вальмовой кровли.
Этап IV. Сборка каркаса
Теперь ставим столбики будущего навеса. Для этого используйте те же доски 50х150. Укосины лучше сделайте сверху и снизу, чтобы они не мешали эксплуатации постройки:
Вот как правильно строить односкатный навес из профильной трубы: здесь готовым элементом односкатной крыши будет ферма. Ее варить из металла вам нужно будет еще на земле. В итоге у вас получится равносторонний треугольник с центральным элементом, который будет идти от верхней точки треугольника к середине его поперечной перекладины. Если вы помните школьный курс геометрии, это – высота треугольника.
Для изготовления самих стропил вам понадобится профильная труба сечением 20х20 миллиметров, или железный пруток диаметром 10 миллиметров. Для небольшого веса больше подходит второй вариант, так как с ним проще работать: не нужно будет резать под углом. Но для хорошего навеса лучше использовать, конечно, профильную трубу.
Итак, строим металлический навес с односкатной крышей шаг за шагом, своими руками:
- Шаг 1. Делаем фундамент. Для этой цели вырываем в земле ямки глубиной чуть более метра, и более узкие до полутора метров. Засыпаем эти ямки гравием до глубины 20 сантиметров.
- Шаг 2. Вставьте в эти ямы трубы сечением 25х25 миллиметров.
- Шаг 3. Установите опоры в ямы, засыпьте их гравием средней фракции и забетонируйте.
- Шаг 4. Далее проверьте высоту стоек – она должна соответствовать углу наклона будущей крыши.
- Шаг 5. Теперь приварите трубы к вершинам и стойке. Теперь все швы проверьте и зачистите. Погрунтуйте поверхность и покрасьте. Лучше использовать для этой цели современную антикоррозийную краску.
- Шаг 6. Готовые фирмы поднимите и установите, а между фермами сделайте подвижные перемычки с дистанции в 50 сантиметров.
Кроме того, визуально закрыть такой навес от всего другого участка, но без глухих стен, вы сможете при помощи перголы:
Порядок работ
Для комфортного устройства стропильной системы частных домов, рекомендуется возвести вокруг здания с односкатной крышей строительные леса для безопасной работы со свесами.
Установка стропил
Построить односкатную крышу своими руками с помощью наших чертежей не составит большого труда. Стропила укладываются на ребро. В местах опоры делаются запилы, чтобы стропила не скатывались вниз, а передавали нагрузку вертикально. При правильной разметке запиленные стропила стоят на опорах без поддержки, что упрощает монтаж.
Запилы делают следующим образом.
- Устанавливают стропило в проектное положение, временно фиксируют.
- Прикладывают к вертикальной плоскости опорного бруса линейку и продолжают линию по стропильной ноге вверх.
- Сверху на горизонтальную плоскость ставят угольник или брусок шириной 5 см и прочерчивают линию, соединяя ее с вертикальной.
- Размечают так все места опирания.
- Отпиливают начерченные уголки ножовкой или ручной циркулярной пилой, выставив нужный угол наклона диска.
- Примеряют получившееся стропило по всей ширине здания. Если геометрия здания не нарушена, оно подойдет по выпилам в любое место.
- Выпиливают по первому шаблону все остальные стропила и приступают к их установке.
Разметка на мауэрлат
Чтобы упростить установку стропил односкатной крыши, на мауэрлат наносят разметку. Первое стропило будет «висеть» в воздухе, опираясь на мауэрлат и прогоны, тем самым образуя свесы, крепится оно уголками или гвоздями под 45°.
Второе и третье стропила должны быть с двух сторон от стены, плотно к ней прижимаясь. Так делать утепление внутри стены удобнее, появится плоскость для подшивки стропил снизу как снаружи, так и внутри здания. Далее все стропила укладываются с требуемым шагом. В конце повторяем обрамление стены и свес.

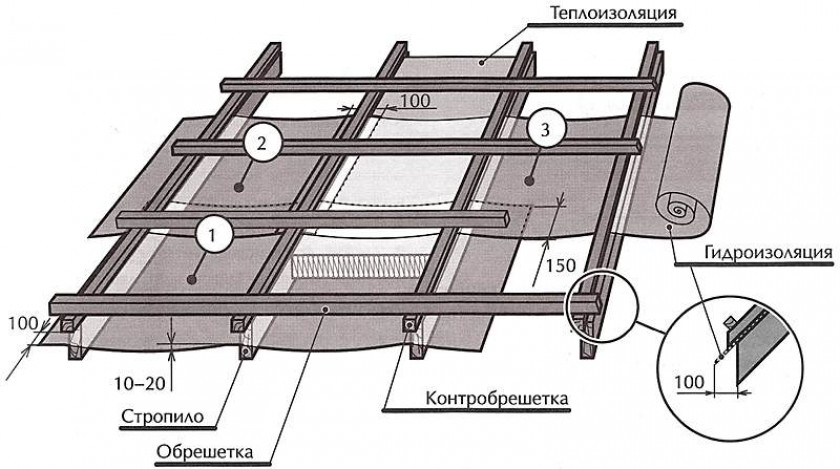

Укладка изоляции
Поверх стропил раскатываем ветрозащитную пленку или укладываем плиты. Пленка укладывается перпендикулярно стропилам, натягивается, прибивается скобками.
На всех стыках обязательно делать нахлест, который проклеивается специальной самоклеящейся лентой. У пленки Изоспан, к примеру, нахлест не менее 150 мм.
При монтаже ветрозащитных плит требуется их резать так, чтобы стыки приходили на центр стропила, в противном случае края панелей со временем могут выгнуться и открыть утеплитель. Существуют панели с пазами. Они дороже, но стыки могут быть «висящими».
Установка обрешетки и кровли
Поверх ветрозащиты вдоль стропила приколачиваем контробрешетку. Снизу и сверху, перед тем как прибивать обрешетку, к торцам брусков крепится мелкоячеистая рулонная решетка из нержавеющей стали либо из пластика. Она предотвращает проникновение насекомых в вентзазор.
Сверху на контробрешетку перпендикулярно укладываем обрешетку. Проще всего делать обрешетку из доски 25 на 150 см, с шагом 300 мм.
Прибиваем нижнюю доску для упора, вдоль нижнего края стропила. Потом кладем две доски сверху, вторую пропускаем, третью приколачиваем. Вторую вытаскиваем, кладем на третью, т. е. она становится четвертой, сверху кладем пятую. Четвертую пропускаем, пятую бьем и т. д. С этой работой может справиться даже один человек. Такая обрешетка подойдет практически для всех типов покрытия.
Для односкатной крыши с наплавляемой или гибкой черепицей в стропильной системе потребуется сверху на обрешетку положить листы фанеры или ОСП. Между листами необходимы технологические зазоры 2–4 мм, для компенсации возможных расширений. Крепят каждый ряд со смещением. Для удобства первый ряд начинаем слева, второй справа и т. д.
К каждому кровельному материалу идет подробная инструкция по установке самого покрытия, как обустроить конек, козырек или навес.
Как правильно выбрать уклон кровли из металлочерепицы
Выбирая угол наклона кровли для металлочерепицы, важно понимать, что крутизна обладает некоторыми преимуществами, среди которых выделяют следующие моменты:
- экономичность – расход кровельного материала небольшой;
- значительное уменьшение массы конструкции и ее парусность, в результате чего можно предотвратить повреждения кровли при сильных порывах ветра;
- довольно легко установить отвод под воду.
Однако не стоит забывать и про ряд определенных нюансов, таких как:
- возникает необходимость в наличии герметичного покрытия, при большом уклоне невозможно добиться высокого уровня защиты дома от проникновения воды между стыками листов металлочерепицы;
- увеличиваются требования относительно своевременного удаления снега с поверхности крыши, например, если с крутой поверхности снег сдувает ветер, то на пологой кровле осадки будут задерживаться, в том случае, когда уровень прочности небольшой, имеется высокая вероятность того, что кровля под тяжестью снега обрушится;
- обрешетка получается довольно тяжелой;
- не предоставляется возможности сделать помещение на чердаке.

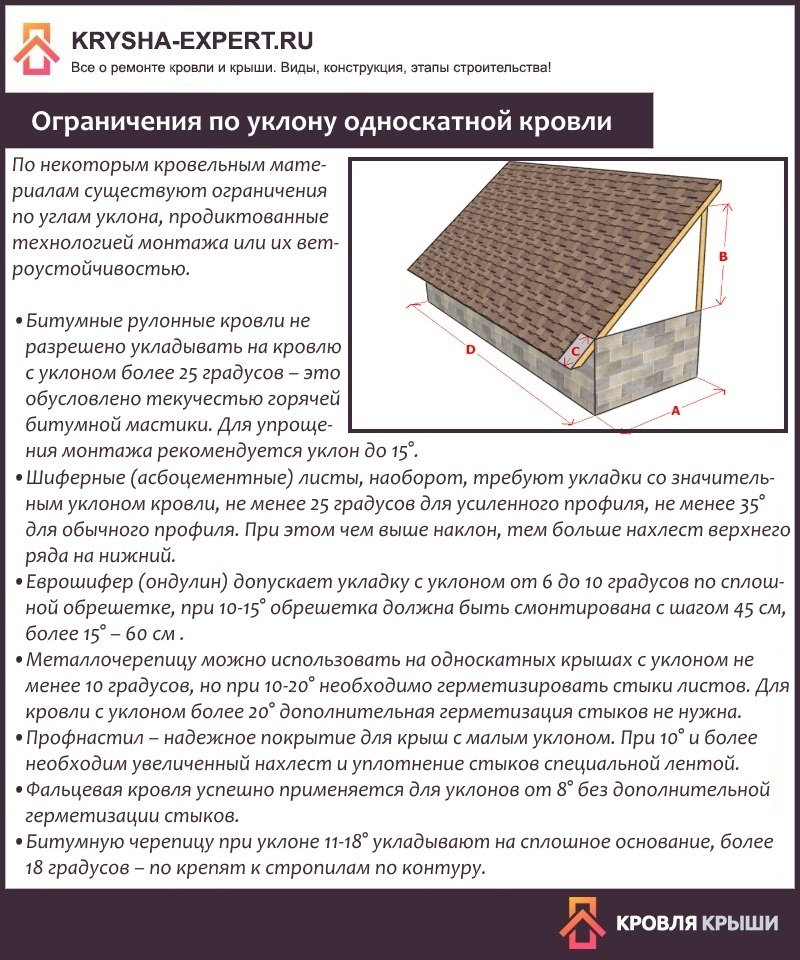

Для того чтобы найти оптимальный уклон кровли из металлочерепицы, рекомендуется брать среднее значение. Благодаря тому что производители на заводах постоянно проводят испытания кровельных материалов, то можно сделать вывод, что оптимальный угол уклона для крыши, выполненной из металлочерепицы, является 22 градуса. При таком наклоне на поверхности не будет задерживаться снег и вода.
Кроме этого, стоит понимать, что угол наклона еще зависит и от формы кровли:
- 20-30 градусов для односкатной кровли;
- 20-45 градусов для двухскатной кровли.

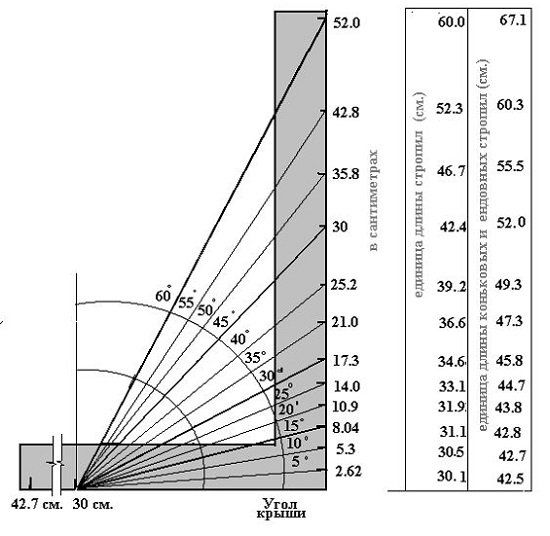

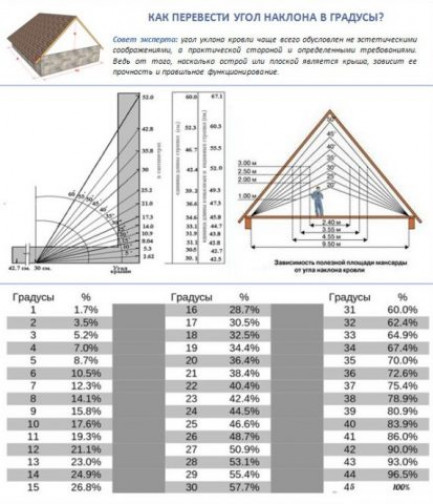

Что нужно перед тем, как рассчитать угол наклона крыши?
Установка стропильных ног обычно не вызывает трудностей, если есть необходимые крепежные элементы, однако, выверяя угол, под которым будут уложены скаты, можно ошибиться, если не знать некоторых тонкостей. Например, очень высокая кровля в местности с сильными ветрами будет постоянно подвергаться большим нагрузкам и в итоге с большой долей вероятности будет разрушена. Следовательно, чтобы этого избежать, иногда стоит отдать предпочтение не слишком эффектной, но устойчивой низкой крыше. Таких примеров можно привести множество, но рассмотрим сами факторы, влияющие на высоту кровли. От чего она может зависеть?
Как уже стало ясно, перед тем, как рассчитать угол наклона крыши, в первую очередь необходимо принять во внимание климатические особенности региона. Так, например, чем острее двускатная крыша, тем хуже на ней удерживается снег и легче стекает с нее дождевая вода
Однако, чем чреват такой крутой уклон, при сильном ветре, мы уже знаем. В тех местах, где жаркое солнце, лучше возводить скаты с минимальным уклоном или вообще обойтись без них, то есть сделать плоской поверхность кровли, которая тем сильнее получает и передает вниз тепло, чем больше ее площадь. Последняя увеличивается пропорционально крутизне уклона.
Помимо прочего, следует учитывать, каким образом будет использоваться пространство под стропильной системой – как чердак или в качестве жилой мансарды. В первом случае допускается расстояние до конька меньше среднего роста человека. Во втором случае необходимо, чтобы было достаточно комфортного пространства для передвижения, то есть просвет в центре помещения должен составлять не менее 2.5 метров и, желательно, не менее полутора метров в самой нижней точке потолка. Немалое воздействие на угол ската крыши может оказать материал покрытия, который можно укладывать только при определенной степени крутизны наклона.
Расчёт элементов кровли
Расчёт односкатной крыши – это в основном расчёт стропил и обрешётки. Со стропилами все проще. В зависимости от нагрузок выбирается сечение досок или брусов и шаг их установки. Второй показать варьируется в диапазоне 60–100 см. При этом используются доски толщиною 50 мм, а также сдвоенный пиломатериал.
Здесь необходимо понимать, что чем толще стропильные ноги и меньше расстояние между ними, тем сильные нагрузки односкатная крыша будет выдерживать. Но при этом увеличится себестоимость конструкции. Хотя при таком соотношении кровельные односкатные конструкции встречаются редко. В основном это стропильная система из досок 50х150 мм с монтажным шагом 60–70 см.
Теперь, что касается размеров обрешётки. На это опять-таки влияет вес кровельного материала, а также его несущая способность. К примеру, если крыша покрывается профнастилом Н40, то шаг обрешётки не превышает 1 м. Если укладывается марка Н140, то шаг можно увеличить до 3 м. Все дело в том, что несущая способность у первого в несколько раз ниже, чем у второго.
Факторы влияющие на угол ската крыши
К примеру, угол наклона односкатной крыши может составлять 9-20 градусов – это будет зависеть от нескольких факторов:
- материала кровли;
- климатических условий;
- назначения постройки.
Если же крыша имеет два и более скатов, то тут сыграет роль не только региональное расположение местности, в которой строится дом, но и то, для чего используется чердак. К примеру, если ваш чердак является нежилым, а служит для хранения редко используемых вещей, то необходимость в большом помещении (имеется в виду высота чердака) отпадает. А вот если из чердака устраивается полноценное жилое мансардное помещение – тут придется строить хорошую крышу с «хорошим» наклоном. Что это означает?
- Во-первых — вид и дизайн фасада здания.
- Во-вторых — выбор кровельного материала.
- В-третьих — климатические условия.
Понятно, что для регионов, где дуют сильные ветра, лучше строить крышу с минимальным уклоном – чтобы материал не подвергался сильной ветровой нагрузке. То же можно сказать и о местности с большим количеством солнечных дней в году – там, где часто и ярко светит солнце, как правило, сводится к минимуму объем атмосферных осадков.
В регионах, где осадков выпадает в обилии (считаются и снегопады, и град, и дожди), приходится принимать угол наклона крыши дома большой (до 60 градусов) величины, поскольку именно такой уклон позволяет снижать нагрузку от снежного покрова/талой воды/большого количества дождевой воды на кровлю.
Итак, чтобы знать, как рассчитать угол наклона крыши, придется принимать во внимание все вышеописанные варианты, и потому величину уклона нужно рассчитывать, исходя из диапазона значений 9-60 градусов. Как правило, подобные расчеты приводят к тому, что оптимальный угол наклона крыши при этом обычно составляет от 20 до 45 градусов
Монтаж стропильной системы
Как правило, стропила для односкатной конструкции укладываются на две, разные по высоте противоположные стены. Высота их перепада закладывается на этапе постройки здания. В зависимости от ширины здания конструкция стропильной системы может включать дополнительные элементы жесткости.

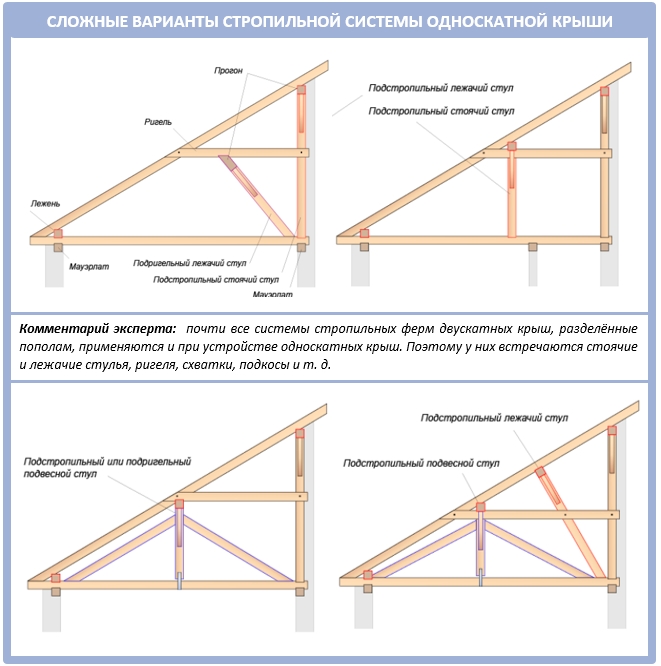

Виды конструкции односкатной крыши
Поскольку в отличие от двускатной, односкатная крыша не распирает стены, то дополнительной стяжки не требуется. Концы балок крепятся к мауэрлату, закрепленному по верхнему краю опорных стен. Крепления стропил к мауэрлату делаются болтами или шпильками. В крайнем случае, для небольшой крыши крепление можно сделать стальными скобами.
Крепление стропил односкатной крыши
Если стены постройки деревянные – роль мауэрлата играет последний ряд бревен или верхний брус каркаса стен, при каркасно-щитовой конструкции. Поскольку под действием ветра к нему будет прилагаться нагрузка вверх и вниз – желательно эту часть каркаса усилить внутренними распорками или другими необходимыми элементами жесткости.
Односкатная крыша своими руками пошагово видео

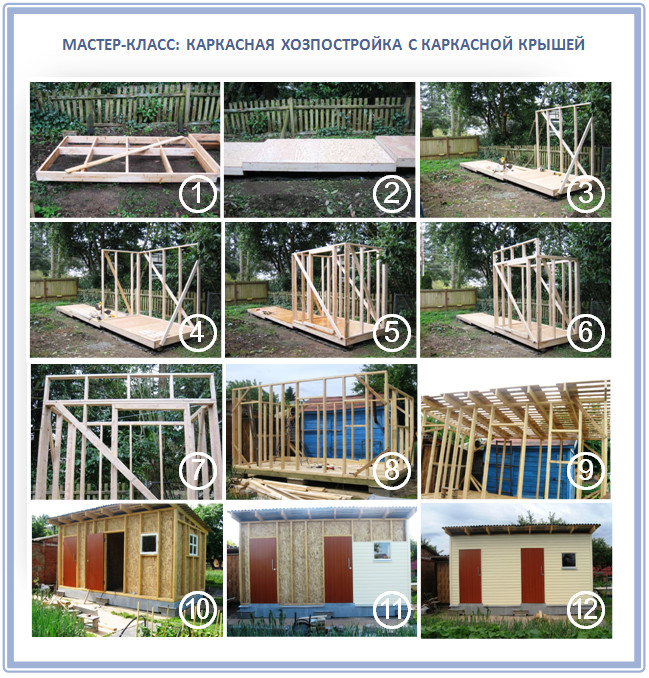

Такая конструкция односкатной крыши часто применяется в подсобных постройках. Например, традиционная русская баня строится из натуральных бревен. Поэтому как один из наиболее типичных примеров, когда в процессе строительства монтируется односкатная крыша своими руками пошагово – для бани загородного дома.
Некоторые нюансы вопроса
В настоящее время теплые варианты гаражей не пользуются популярностью по нескольким причинам.
- Высокая стоимость энергоносителей. Постоянно отапливать гараж в зимнее время обходится очень дорого. А если его не топить, то зачем утеплять?
Большая сметная стоимость утепленных помещений. Для уменьшения тепловых потерь необходимо дополнительно отделывать фасадные стены и потолок гаража. Цена утеплителей высокая, к ней надо прибавить столь же высокую стоимость труда квалифицированных строителей.
Нет необходимости самостоятельно ремонтировать автомобиль. Современные автомобили намного сложнее по своему устройству, чем те, на которых ездило большинство автовладельцев лет 15–20 тому назад. Попытки самостоятельно сделать ремонт могут привести к очень негативным последствиям, производители настоятельно рекомендуют по всем техническим вопросам обращаться только в специализированные СТО.
- Высокие эксплуатационные параметры двигателей. Если завести старый автомобиль при минусовых температурах было большой проблемой, то сегодня двигатель заводится одним поворотом ротора стартера зажигания. Причем не имеет разницы, бензиновый двигатель или дизельный. Сейчас их не надо прогревать паяльными лампами или держать всю ночь в теплом гараже.

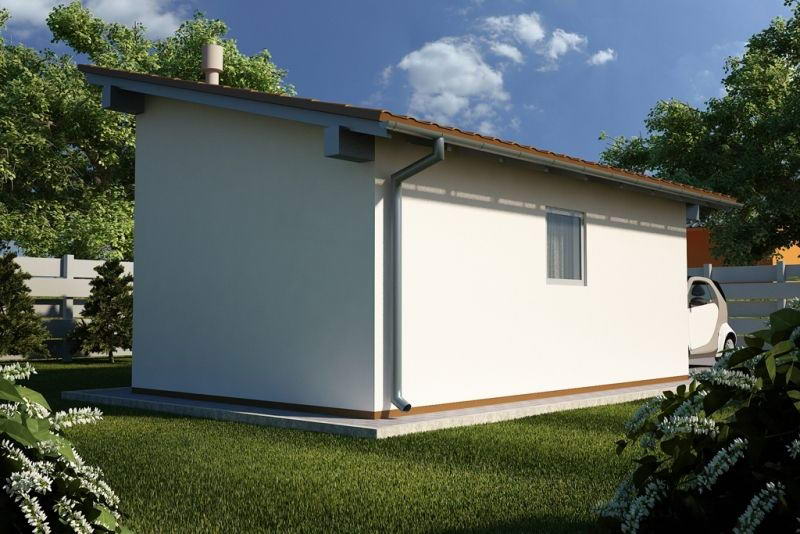

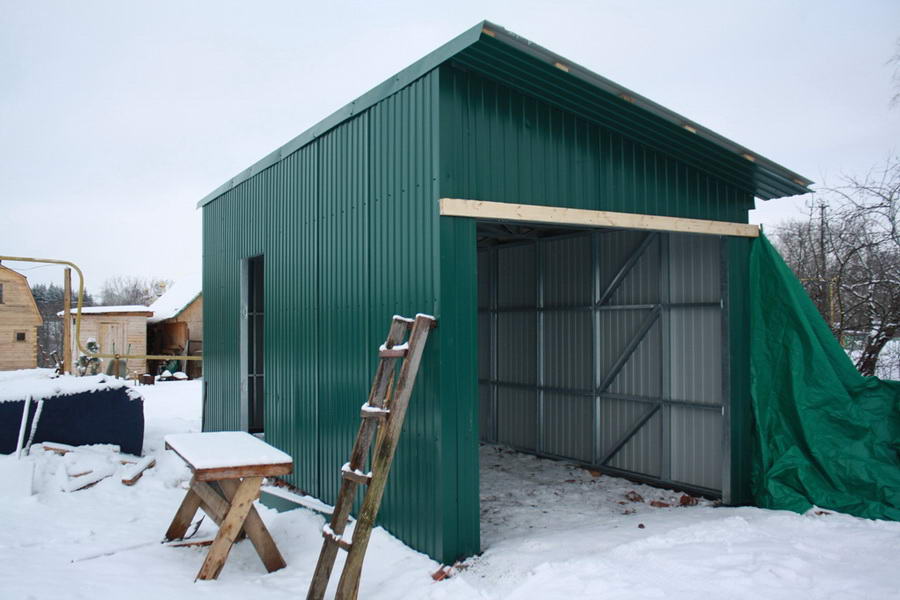

Односкатная крыша гаража
Односкатная крыша – оптимальный вариант стропильной системы для бюджетных проектов гаражей. В чем ее преимущества и есть ли недостатки?
Шаг 3. Определяемся с требованиями к уклону
В функциональном плане односкатные крыши делят на три основных типа: вентилируемые, невентилируемые и комбинированные. Рассмотрим каждый вариант подробнее.
Вентилируемая конструкция
Такие обустраивают в строениях закрытого типа. В качестве вентиляции служат продухи и специальные пустоты между изоляционными слоями, через которые воздух, проходя, захватывает капельки влаги из утеплителя и выносит их наружу.
Если такой вентиляции не обеспечить, тогда влага будет оставаться внутри утеплителя (а она все равно в него попадает, хоть и понемногу), и утеплитель начнет отсыревать, портиться. И в итоге разрушаться будет постепенно весь кровельный пирог.
Невентилируемая конструкция
Этот тип односкатной крыши преимущественно встречается на террасах и хозпостройках. Обычно угол такой крыши находится в интервале всего 3-6°, хотя никаких ограничений к нему нет.
Вентиляция в таких крышах не нужна потому, что воздух в помещении без стен или с часто открытыми широкими дверьми (как в случае с гаражом) и сам хорошо вентилирует, унося на улицу любые водяные пары. Которых, к слову, и так почти не образовываются в подобных постройках:
Основные преимущества и отрицательные стороны конструкции
К достоинствам этой конструкции можно отнести следующее:
- Экономия средств на покупке стройматериалов.
- Простота конструкции, а значит, и монтажа.
- Небольшой вес, по сравнению с двускатным вариантом – на стены ложится меньшая нагрузка.
- Высокая сопротивляемость воздействию ветра и нагрузке от скопившегося на крыше снега.
- Конструкция может быть возведена в разном угловом диапазоне — от 5 до 45º.
- Односкатная крыша, выполненная под небольшим углом, позволяет установить на ней водогрейную емкость или солнечные батареи, а также устроить место для отдыха.
- Такую конструкцию можно покрыть любым из существующих кровельных материалов, безусловно, с учетом условий ее эксплуатации и угла наклона.
Снегозадержатель
Естественно, как и у любой конструкции, у односкатной крыши есть свои недостатки, которые тоже нужно знать, выбирая этот вариант:
- Крыша с одним скатом требует более серьёзного утепления, чем двускатная, так как под ней не такое большое пространство, которое создает воздушную прослойку. Без обустройства надежной термоизоляции в летние месяцы чердачное помещение будет сильно нагреваться, а в зимние — выхолаживаться, и в том, и в другом случае передавая температуру в дом. Однако, если правильно рассчитать и провести монтаж всех элементов, то этого недостатка можно избежать.
- Если же перекрытие делать сразу под крышей, устроенной под маленьким углом, то дом лишается не только верхней воздушной прослойки, но и чердака, а значит, возможности устроить дополнительную комнату — это можно считать вторым недостатком конструкции. Но, если чердачное помещение спланировать несколько иначе, то и с этим недостатком можно справиться.
Одним из недостатков односкатной крыши является скопление на ней снежных масс
Еще один недостаток односкатной крыши относится только к конструкции, имеющей небольшой уклон в 5—10º — это плохой сход с нее снеговых масс. Так, при большом скоплении снега кровлю придется очищать вручную или же делать систему подогреваемой крыши, используя нагревательный кабель.
Решить эту проблему поможет установка обогрева кровли
Расчет нагрузки на стропила и кровельное покрытие
Расчет нагрузок на стропила и кровлю складывается из двух слагаемых:
- Постоянная нагрузка. Это — собственный вес стропил и кровельного покрытия, утеплителя и гидроизоляции, всех элементов крыши.
- Временная нагрузка. Учитываются длительные или кратковременные усилия разной направленности, вызываемые весом снега в зимний период, воздействием ветра и т.п.
Постоянная нагрузка определяется суммированием веса всех элементов, присутствующих на крыше, причем учитывается и полезная нагрузка — вес расширительных баков, обшивки чердака, окон или иных предметов, нагружающих крышу и подкровельное пространство.
Если для постоянных нагрузок расчет не выглядит чем-то сложным, то учесть природные факторы будет сложнее. Потребуются данные о преобладающих направлениях и силе ветра, случаях ураганных шквалистых проявлений, количество снега в зимнее время, его качественные показатели — сухой снег намного легче, чем мокрый.
Расчет снеговой нагрузки производится по формуле:
S = Sg * µ
где
- Sg — вес снега на 1 кв м плоскости, выпадающий в данной местности.
- µ — поправочный коэффициент, учитывающий угол наклона кровли (для плоских крыш до 25° он равен 1, для более крутых — 0,7).
При наклоне кровли от 60° и выше вес снега не учитывается.
Ветровая нагрузка вычисляется так:
W = Wo * k
- Wo — нормативный показатель силы ветра для данной местности.
- k — поправочный коэффициент, учитывающий тип местности и высоту над землей.
Обе формулы показывают нагрузку на 1 кв.м., для получения полного значения надо результат умножить на площадь крыши.
Следует также понимать, что данные расчеты не всегда учитывают предельные нагрузки или частные случаи — например, скопления снега или единичные сильные порывы ветра, нетипичные для данной местности, но иногда случающиеся. Для того, чтобы иметь гарантию прочности, надо принимать нагрузку с запасом в 15% — 20% от расчетной.
Стропильная система для односкатной крыши пошаговая инструкция

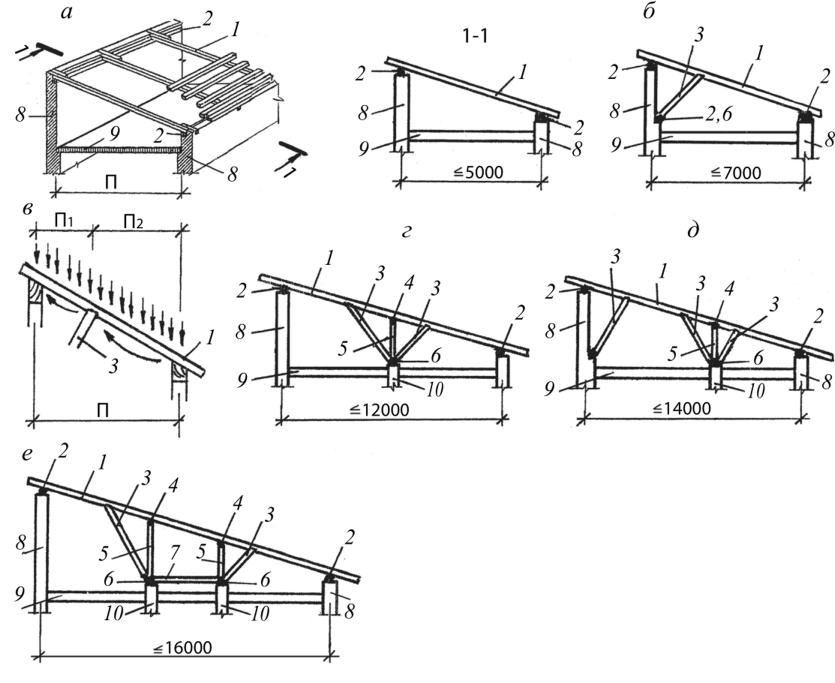

Исполнение односкатной кровли зависит от пролета здания. Если он:
- Менее 4,5 м, в качестве опор используются стены дома;
- Более 4,5 м, для стропил предусматриваются опоры из бруса или досок, располагающиеся посередине элемента. Возможно исполнение с горизонтальным прогоном (мауэрлатом), который проходит посередине стропил. Стойки монтируются под прогон.
В зависимости от выбранного исполнения производится монтаж стропильной системы.
Первая, как правило, не вызывает трудностей.
Устройство второй выполняется в следующей последовательности:
1. Устанавливаются опорные стойки на стороне, противоположной углу наклона кровли. Монтируются дополнительные опоры, если они предусмотрены проектом. Внешне такие элементы представляют собой распорки, располагающие на заданном расстояние;
2. В мауэрлат устанавливаются балки и крепятся специальным стальным крепежом. Для этого в балках предусматриваются отверстия, размер которого соответствует металлическим опорным штырям. Пазы для крепления обязательно точно рассчитываются, так как от их наклона зависит уклон кровли. Для повышения прочности стропильной системы дополнительно устанавливаются стальные скобы;
3. Стропила укладываются с заданным шагом. Шаг стропильной системы зависит от вида кровельного материала который будет использоваться при отделке. Для листового покрытия расстояние составляет 1,5 м, для металлочерепицы уменьшается до 1,2 м;
4. Стропила фиксируются путем прикручивания к мауэрлату с использованием металлических накладок. Для обеспечения достаточной жесткости системы предусматриваются стойки и подкосы;
5. На стропильную систему укладывается и фиксируется степлером укрывной материал. Места соединений обрабатывают герметиком.
Как рассчитать угол наклона односкатной крыши?
Угол наклона односкатной крыши может колебаться в пределах 5°-60° и зависит это в большей степени от материала кровли. Самым оптимальным считают угол наколона в 20°-30°. Если в вашем регионе выпадает много снеговых осадков, то следовательно необходимо выставить угол крыши не менее менее 45°. Но если снег с крыши хорошо сдувается ветром, наклон можно уменьшить. Чем выше уровень наклона, тем больше кровельного материала понадобится. Хотя односкатная крыша является самым простым типом крыши и в процессе строительства потребует минимального количества стройматериалов. Односкатную крышу чаще используют для нежилых построек: бань, веранд, беседок, гаражей, пристроек.
Угол наклона односкатной крыши для различных материалов:
- рубероид — 5°-10°;
- профнастил – 8°-20°;
- металлочерепица – 20°-30°;
- фальцевая кровля – 18°-30°.
При сильной снежной шапке на крыше, особенно, если она находится долгое время, кровля при наклоне меньше рекомендованного начинает прогибаться от тяжести снега.
Этап VII. Монтаж кровельного покрытия
Здесь уже все так, как и с обычной крышей, просто следуйте инструкции производителя. Тонкости есть только в работе со светопрозрачными материалами.
Для того чтобы покрыть навес из поликарбоната, следуйте таким шагам:
- Шаг 1. Подрежьте торцы и заклейте их профилированным скотчем.
- Шаг 2. Отметьте и высверлите специальные отверстия для термошайб так, чтобы они были на 2-3 миллиметра шире.
- Шаг 3. Закрепите на стойках поликарбонатные листы специальным соединительным профилем.
- Шаг 4. Укладываете поликарбонат, начиная с нижнего левого угла ската.
- Шаг 5. Крепите листы на специальные термошайбы и не экономьте на этих элементах.
Вот и все! Если же навес с односкатной крышей вы будете крепить прямо к стене, тогда фермы делайте в виде уже прямоугольного треугольника, но тоже с распорками внутри и под углом в 20-25 градусов.
Уход за односкатной крышей
Если было принято решение построить крышу с одним скатом, то стоит помнить о том, что за ней нужно правильно ухаживать:
Понадобится выполнять регулярную очистку от снега, особенно в случае больших снегопадов и весной.
Важно постоянно контролировать состояние деталей конструкции крыши, а также своевременно устранять выявленные недостатки. Обязательно нужно осматривать конструкции стропил
В некоторых случаях древесина может быть ослаблена в связи с поражением гнилью или грызунами.
Во время осмотра также рекомендуется удалять скапливающийся между волнами шифера мусор, так как он негативно влияет на состояние кровли. Во время дождя в этих местах будет скапливаться большое количество воды, которая через некоторое время может разрушить шифер. В таком случае снег будет накапливаться быстрее.
Если соблюдать данные правила, то частный дом с односкатной кровлей будет служить много десятков лет. Чтобы исключить сложности из-за чрезмерного количества осадков, понадобится ещё на этапе составления проекта продумать то, как будет проходить обслуживание кровли, а также предусмотреть размещение удобных выходов на крышу.
Изготовить крышу подобного типа несложно, понадобится лишь придерживаться изложенных в нашей статье правил и грамотно составить чертёж будущей конструкции.
