Элементы конструкции и требования к ограждению кровли

Ограждения эксплуатируемых кровель

Ограждение эксплуатируемой кровли

Основным отличием эксплуатируемых кровель является оборудование жесткого основания, на которое производится монтаж материала для покрытия кровли.

Данное основание должно предоставлять возможность для частого выхода на крышу людей, выполняющих различные работы по ремонту крыши, монтажу различного оборудования или уборке с крыши снега.

В случае, когда высота расположения крыши превышает 10 метров, а угол наклона составляет не более 12º, ограждение кровли – СНиП 21-01-97 – должно оборудоваться в обязательном порядке.

Также является обязательным монтаж ограждения при уклоне, превышающем 12º, в таком случае минимальная высота крыши составляет 7 метров.

Документ, регламентирующий требования, которым должно соответствовать ограждение кровли – ГОСТ 25772-83 под названием «Ограждения лестниц, балконов и крыш стальные».

В соответствии с данным стандартом, для ограждений эксплуатируемых кровель действуют те же требования, что и для ограждений балконов:

• Если высота здания составляет менее30 метров, высота ограждения должна составлять около110 сантиметров, при высоте, превышающей30 метров–120 сантиметров.
• Устанавливая парапетное ограждение, следует уменьшать его высоту на высоту самого парапета.
• В случае заполнения каркаса максимальное расстояние между элементами ограждения кровли, расположенными по вертикали, составляет 10 см, а между расположенными по горизонтали –30 см.
• Согласно ГОСТ, ограждения могут быть оборудованы, помимо решетчатого металлического каркаса из стали, навесным экраном, изготовленным из особого стекла.

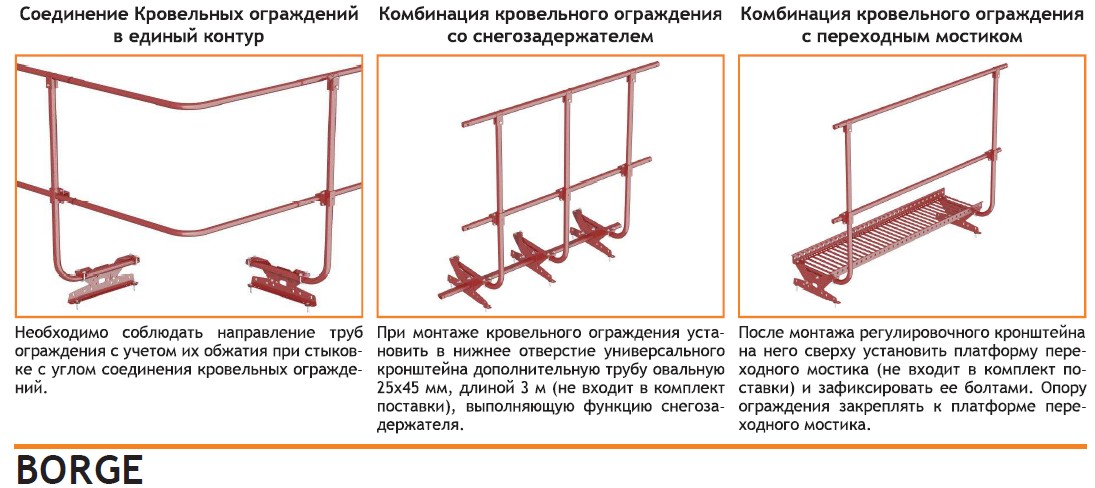

Элементы заградительных конструкций

Устройство ограждений кровли зависит от вида и характера использования крыши, уклона скатов, количества этажей в здании, типа кровельного покрытия. Все параметры барьерных конструкций четко регламентируются ГОСТ и СНиП и наносятся на чертеж в проекте здания. Определенное влияние на количество и высоту парапета оказывают климатические условия, характерные для региона, в котором ведется строительство. Обычно в состав барьерных конструкций входят:

• Снегозадержатели. Устройства, устанавливаемые по низу кровельных свесов с целью задержания снежной массы на скатах крыши. По функциям они разделяются на снегорезы, которые разрезают снежный паст, соскальзывающий со ската, на тонкие пластины, снижая скорость его падения, и снегобарьеры – ограждения, полностью останавливающие сход снега. Эти устройства необходимо устанавливать на скатные крыши по их периметру или только в местах, где в опасной близости к свесу проходят люди.

• Переходные мостики. Эти элементы представляют собой металлические мостки, которые устанавливаются на кровлях для облегчения передвижения обслуживающего персонала во время ремонта покрытия или установки дополнительного оборудования. Переходные мостики равномерно распределяют вес человека, не допуская деформацию кровельного материала, а также служат надежной опорой для ног на скользкой поверхности ската.

• Кровельные лестницы. Лестницы, которые крепятся к стене и скату крыши облегчают подъем для очистки ее от снега, ремонта, обслуживания. Кроме того, кровельная лестница – дополнительный пожарный выход, который можно использовать в экстренных ситуациях.

СНиП и ГОСТы

Ограждения кровель, балконов, лоджий, наружных галерей, открытых наружных лестниц, лестничных маршей и площадок

Федеральный закон от 22 июля 2008 г. N 123-ФЗ «Технический регламент о требованиях пожарной безопасности»

Статья 90 Обеспечение деятельности пожарных подразделений В зданиях, сооружениях и строениях с уклоном кровли не более 12 процентов включительно, высотой до карниза или верха наружной стены (парапета) более 10 метров, а также в зданиях, сооружениях и строениях с уклоном кровли более 12 процентов, высотой до карниза более 7 метров следует предусматривать ограждения на кровле в соответствии с требованиями пожарной безопасности, установленными настоящим Федеральным законом. Независимо от высоты здания указанные ограждения следует предусматривать для эксплуатируемых плоских кровель, балконов, лоджий, наружных галерей, открытых наружных лестниц, лестничных маршей и площадок.

СНиП 31-03-2001 «Производственные здания»

5.15 В зданиях с внутренними водостоками в качестве ограждения на кровле допускается использовать парапет. При высоте парапета менее 0,6 м его следует дополнять решетчатым ограждением до высоты 0,6 м от поверхности кровли.

СНиП 31-01-2003 «Здания жилые многоквартирные»

7.2.14 При устройстве аварийных выходов из мансардных этажей на кровлю согласно 6.20* СНиП 21-01 необходимо предусматривать площадки и переходные мостики с ограждением по ГОСТ 25772, ведущие к лестницам 3-го типа и лестницам П2.

Высота ограждений лестниц, балконов, лоджий, террас, кровли и в местах опасных перепадов должна быть не менее 1,2 м. Лестничные марши и площадки должны иметь ограждения с поручнями.

Ограждения должны быть непрерывными, оборудованы поручнями и рассчитаны на восприятие горизонтальных нагрузок не менее 0,3 кН/м.

8.11 На эксплуатируемых кровлях жилых зданий (кроме жилых зданий с помещениями общественного назначения на верхних этажах), кровлях встроенно-пристроенных помещений общественного назначения, а также при входной зоне, на летних внеквартирных помещениях, в соединительных элементах между жилыми зданиями, в том числе открытых нежилых этажах (первом и промежуточных), используемых для устройства спортивных площадок для отдыха взрослых жителей дома, площадок для сушки белья и чистки одежды или солярия, следует обеспечивать необходимые меры безопасности (устройство ограждений и мероприятий по защите вентиляционных выпусков).

СНиП 31-05-2003 «Общественные здания административного назначения»

7.3 Высота ограждений лестниц, балконов, террас, кровли и в других местах опасных перепадов высот должна быть достаточной для предупреждения падения и быть не менее 0,9 м. Ограждения из металлических конструкций должны выполняться в соответствии с ГОСТ 25772.

Ограждения должны быть непрерывными, оборудованы поручнями и рассчитаны на восприятие нагрузок не менее 0,3 кН/м.

СНиП 31-06-2009 «Общественные здания и сооружения»

3.24 На крыше зданий выше 10 м следует предусматривать ограждение в соответствии с ГОСТ 25772.

5.10 При перепаде отметок пола более 1 м в одном или в смежных помещениях (не отделенных перегородкой) по периметру верхнего уровня необходимо предусматривать ограждение высотой не менее 0,9 м или иное устройство, исключающее возможность падения людей, в помещениях с детьми — до 1,1 м. Это требование не распространяется на сторону планшета сцены, обращенную к зрительному залу.

5.12 Высота ограждений лестниц, балконов, наружных галерей террас и в других местах опасных перепадов высот должна быть не менее 0,9 м.

Ограждения должны быть непрерывными, оборудованы поручнями и рассчитаны на восприятие нагрузок не менее 0,3 кН/м.

СНиП 21-01-97* «Пожарная безопасность зданий и сооружений»

8.11 В зданиях с уклоном кровли до 12% включительно, высотой до карниза или верха наружной стены (парапета) более 10 м, а также в зданиях с уклоном кровли свыше 12% и высотой до карниза более 7 м следует предусматривать ограждения на кровле в соответствии с ГОСТ 25772. Независимо от высоты здания ограждения, соответствующие требованиям этого стандарта, следует предусматривать для эксплуатируемых плоских кровель, балконов, лоджий, наружных галерей, открытых наружных лестниц, лестничных маршей и площадок.

Ограждение неэксплуатируемой кровли

Хотя неэксплуатируемая кровля по своим конструктивным особенностям не рассчитана на то, что на ней должны появляться люди, она, все-таки,  нуждается в периодическом ремонте и постоянном обслуживании. Кровельные ограждения, в этом случае, обеспечивают безопасность тех, кто занимается такими работами. Его высота должна составлять не менее 60 см и не зависит от высоты здания и количества его этажей.

Расположенные по горизонтали элементы такого кровельного ограждения не должны располагаться между собой на расстоянии более 30 сантиметров.

Ограждение неэксплуатируемой кровли

Поскольку  передвижение людей по поверхности неэксплуатируемой кровли не предусматривается, то нет необходимости и в монтаже жесткого основания под кровельное покрытие. Но, как показывает жизнь, могут возникать непредвиденные ситуации, когда появление человека на крыше становится просто необходимым. Для таких случаев предусмотрено специальное ограждение кровли. Это могут быть переходные мосты или специальные трапы, назначение которых состоит в том, чтобы свести к минимуму риск падения человека с крыши. Они помогают равномерно распределять весовую нагрузку от присутствия людей на всю поверхность кровельного покрытия.

На этот тип кровли также распространяются требования СНиП, но предъявляемые ГОСТом технические параметры несколько отличаются:

• Кровельные ограждения по высоте имеют минимальные значения – 60 сантиметров. Она не находится в прямой зависимости, ни от высотности здания, ни от его этажности.
• Расстояние, которое предусмотрено между балясинами и перекладинами, которые являются отдельными элементами ограждения, составляет не больше 30 см.

Для обеспечения безопасности в период эксплуатации и проведения ремонтных работ на скатных кровлях, на них производят монтаж дополнительных элементов – снегозадержателей, кровельных лестниц, мостиков, а также  ограждение кровли.

Ограждение эксплуатируемой кровли

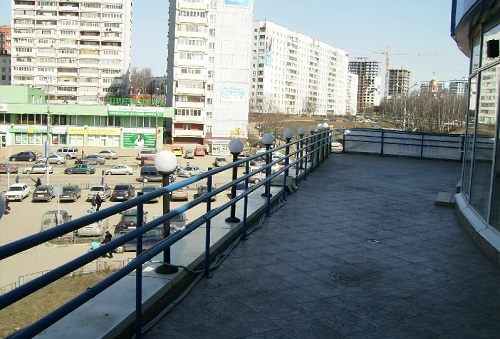

Эксплуатируемая кровля с ограждением

Эксплуатируемая кровля имеет конструкцию, которая позволяет людям выходить на крышу и проводить там различные работы – устанавливать оборудование, убирать снег и т.п. Все это подразумевает, что для надежной защиты людей она должна иметь прочное и надежное ограждение кровли. По своим требованиям оно идентично балконному ограждению, а именно:

• Когда здание имеет высоту меньше 30 м, минимальная высота ограждения должна быть 110 см, а при высоте более  30 м – 120 см.
• При установке парапетного ограждения, высота самого ограждения уменьшается на высоту парапета.
• Вертикальные и горизонтальные элементы ограждения должны находиться друг от друга на определенном расстоянии. Вертикальные – не больше 10 см, горизонтальные – не больше 30 см.
• Кровельные ограждения кроме решетчатого стального каркаса могут быть оборудованы (согласно ГОСТ) навесным экраном, который изготавливается из особого стекла.

Эксплуатируемые кровли отличаются тем, что они оборудованы жестким основанием, на которое в дальнейшем укладывается материал для окончательного покрытия кровли. Благодаря такому основанию людям предоставляется возможность часто появляться на крыше и выполнять разные работы — по ремонту самой крыши, монтажу необходимого оборудования и периодической уборке снега. Кровельные ограждения в это время служат их защитой.

Регламентирует требования по устройству ограждений кровли ГОСТ 25772-83 «Ограждения лестниц, балконов и крыш стальные».

Испытание ограждения кровли

В соответствии с подпунктом «б» пункта 17 Правил противопожарного режима в РФ руководители организаций должны организовывать эксплуатационные испытания ограждений на крышах (кровлях) с периодичностью не реже 1 раза в 5 лет.

Кроме того, в соответствии с п. 6.1.4 ГОСТ Р 53254-2009 не менее одного раза в год необходимо проводить обследование целостности конструкции ограждений с составлением акта по результатам проверки. В случае обнаружения нарушений целостности конструкции производится их восстановление (ремонт) с последующим проведением испытаний на прочность.

Методика испытаний ограждений кровли изложена в ГОСТ Р 53254-2009 (раздел 6).

Испытания проводятся в дневное время суток в условиях визуальной видимости испытателями друг друга с соблюдением соответствующих выполняемым работам правил техники безопасности. Место проведения испытаний должно быть огорожено и обозначено предупреждающими знаками.

Прочность ограждения кровли зданий проверяется путем прикладывания горизонтальной нагрузки 0,54 кН (54 кгс) в точках, расположенных на расстоянии не более 10 м друг от друга по всему периметру здания.

Точка нагрузки

«Точка прикладывания горизонтальной нагрузки» (шаг – не более 10 м).

Нагрузка удерживается в течение 2 мин. После снятия нагрузки не должно быть остаточной деформации и нарушения целостности конструкции.

Испытательная нагрузка должна создаваться любым способом, исключающим нахождение человека непосредственно под испытываемой конструкцией (например, лебедка с редуктором и электроприводом, насос с гидроцилиндром и т.п.).

Если в результате испытаний при визуальном осмотре обнаружены трещины или разрыв сварных соединений (швов) и остаточные деформации, то испытываемая конструкция считается не выдержавшей испытания.

Основные размеры конструкций проверяют визуально с применением измерительного инструмента (рулетка металлическая по ГОСТ 7502, линейка металлическая по ГОСТ 427, штангенциркуль по ГОСТ 166). Допускается применение современных средств измерений типа лазерного дальномера и т.п.

Размещение и монтаж конструкций проверяют визуально в соответствии с рабочими чертежами.

Контроль качества швов сварных соединений производится визуально в соответствии с ГОСТ 5264. Качество защитных покрытий от коррозии проверяется визуально в соответствии с ГОСТ 9.032 и ГОСТ 9.302.

По результатам испытаний составляется протокол испытаний (приложение Е ГОСТ Р 53254-2009).

На ограждениях кровли, подвергнутых испытаниям, должны быть закреплены таблички (бирки) с указанием информации о результатах испытаний. Форма табличек (бирок) и способ нанесения информации, учитывая воздействие климатических факторов, определяются организацией, проводящей испытания.

Также отметим, что проведение испытаний ограждений кровли не требует наличие лицензии МЧС России, при этом при проведении испытаний необходимо использовать аттестованное испытательное оборудование и измерительный инструмент с результатами его поверок.

Требования и нормы

Каркасы ограждений следует изготовлять:

• для стальных ограждений – с применением сварных соединений;
• для алюминиевых ограждений – с применением сварных соединений или сборными конструкциями (с применением болтовых соединений).

Выбор типа соединений следует устанавливать в конструкторской документации изготовителя.

Сварные соединения

Сварные соединения стальных ограждений должны соответствовать требованиям ГОСТ 23118, алюминиевых ограждений – требованиям ГОСТ 14806 либо иных нормативных документов, устанавливающих требования к сварным соединениям.

Сварку следует выполнять в соответствии с ГОСТ 23118-2019 «Конструкции стальные строительные. Общие технические условия». Временное сопротивление разрыву металла сварного шва должно быть не ниже требований, предъявляемых к основному металлу.

Болтовые соединения

Для болтовых соединений алюминиевых ограждений следует применять стальные болты нормальной точности по ГОСТ 7798 и ГОСТ 1759.0, гайки по ГОСТ 5915 и ГОСТ 1759.5, шайбы по ГОСТ 11371 и ГОСТ 18123 с защитным металлическим покрытием по ГОСТ 9.301 во избежание контактной коррозии.

В случае применения болтов из нержавеющей стали дополнительные мероприятия по защите алюминиевых ограждений от контактной коррозии не требуются.

Конструкции ограждений кровли должны быть грунтованы и окрашены в соответствии с требованиями ГОСТ 9.032 и СП 28.13330.2017. Класс покрытия не ниже пятого.

Испытание ограждений кровли: строго необходимое мероприятие ↑

Учитывая важность заграждений для безопасности крыши, после их установки проводится испытание ограждений кровли на прочность. В результате этой процедуры определяется качество конструкции и его способность противостоять нагрузкам в процессе использования

На заграждение оказывают статическую нагрузку, которая в полтора раза больше возможной максимальной и удерживают две минуты. Считается, что конструкция прошла испытания, если на ней после этого не останется остаточной деформации, прогибов и трещин. По окончании проведения этих мероприятий составляется соответствующий акт испытаний ограждений кровли, а на заграждениях закрепляют бирки, где указана информация о полученных результатах.

Согласно требованиям ГОСТ 53254 2009 ограждение кровли исследуют не только до сдачи в эксплуатацию, но повторяют эту процедуру частотой в пять лет и оформляют протокол испытаний. Кроме этого раз в году ограждения обследуют на факт целостности. Если обнаруживаются неисправности или поломки, их ремонтируют (восстанавливают).

https://youtube.com/watch?v=eAzQLzfiWUY

Материалы, используемые для изготовления ограждений крыш

• трубы круглые и профильные прямоугольного и квадратного сечения;
• строительная арматура гладкая и периодического профиля;
• сортовой прокат – уголок, полоса;
• различные сочетания перечисленных видов проката из рядовой углеродистой и низколегированной стали.

На практике при изготовлении ограждений для крыши чаще всего используют профильные трубы. Этот вид проката при сопоставимой площади сечения имеет самую высокую прочность на изгиб и минимальный вес. Кроме того, у него наибольшая площадь контакта при сборке деталей ограждения, что обеспечивает конструкции максимальную жёсткость и прочность без избыточной нагрузки на места соединения.

Для ограждений из арматуры используют прутки диаметром 4–8 мм, которые приваривают к несущей раме из уголка. Это самый бюджетный вариант

Основным недостатком изделий из сортового проката является наличие в ограждении сравнительно острых (тонких) углов, которые могут создавать пользователю риски получения травм по неосторожности.

Особое внимание следует обратить на комплектацию ограждения принадлежностями для его крепления на поверхности кровли. При приёмке ограждающих конструкций, а также при контроле их состояния больше всего претензий возникает именно к этим деталям

Поэтому экономить на крепеже категорически не рекомендуется. Кронштейны для установки ограждения могут быть жёсткими в форме замкнутого треугольника под угол уклона кровли или в виде подвижной опоры, позволяющей крепить конструкцию на крыши с уклоном 15–45 градусов.

Перед монтажом ограждающей конструкции или сразу после её установки необходимо выполнить антикоррозионную обработку поверхностей. Чаще всего для этого используют стойкие к погодным воздействиям и ультрафиолету краски, обеспечивающие защиту от коррозии по пятому классу. Если ограждение изготовлено из труб, их концы необходимо заглушить. Другим способом защиты металлоконструкций от ржавчины является применение оцинкованного проката.

Некоторые клиенты заказывают ограждения крыш из легированного (нержавеющего) проката, в том числе с использованием цветных сплавов. Тем самым обеспечивается полная защита от коррозии, максимальная долговечность и превосходная эстетика конструкций, но такие ограждения обходятся очень дорого. Однако наличие подобных предложений расширяет заказчикам возможности выбора. С точки зрения безопасной эксплуатации кровель выбор материалов для их изготовления не имеет практического значения.

Элементы заградительных конструкций

Устройство ограждений кровли зависит от вида и характера использования крыши, уклона скатов, количества этажей в здании, типа кровельного покрытия. Все параметры барьерных конструкций четко регламентируются ГОСТ и СНиП и наносятся на чертеж в проекте здания. Определенное влияние на количество и высоту парапета оказывают климатические условия, характерные для региона, в котором ведется строительство. Обычно в состав барьерных конструкций входят:

• Снегозадержатели. Устройства, устанавливаемые по низу кровельных свесов с целью задержания снежной массы на скатах крыши. По функциям они разделяются на снегорезы, которые разрезают снежный паст, соскальзывающий со ската, на тонкие пластины, снижая скорость его падения, и снегобарьеры – ограждения, полностью останавливающие сход снега. Эти устройства необходимо устанавливать на скатные крыши по их периметру или только в местах, где в опасной близости к свесу проходят люди.

Требования СНиП

Практически все производители ограждений для кровли, давно работающие в этом секторе, выпускают конструкции совместимые со снегозадержателями и кровельными мостиками.

Согласно СНиП 21-01-97 и ГОСТ-25772, надо обязательно соблюдать следующие требования:

• Кровельные мостики с ограждениями необходимо устанавливать при обустройстве эвакуационных выходов из мансардных помещений на крышу.
• Опоры и ограждающие системы обязаны выдерживать горизонтальную нагрузку из расчета не меньше 0,3кН/м или 30кг/м. Стандартно хватает 2мм стальной пластины. Рекомендованные параметры 0,54 кН/м→54кг/м.
• Ø трубы берется 25 мм, устанавливаются также овальные трубы размерами 20×40мм и 25×45мм. Трубы больших размеров обычно не устанавливаются – увеличение размеров влечет за собой увеличение веса.

Трубы могут заменяться металлическим прутом Ø не менее 16мм.

Источник 2gis.ru

• Защитные системы не должны прерываться. Стандартный комплект выпускается длиной 3 м.
• Расстояние от плоскости крыши до верхней точки защитного ограждения обустраивают не мене 60 см. В местах опасного перепада высоты, не менее 90 см. Для плоских крыш разрешено включать в общую высоту оградительной конструкции расстояние от плоскости кровли до верхней точки парапета. Кровельные мостики комплектуются перилами высотой 0,9-1,2 м.
• Вес конструкции варьируется от 3 до 5 кг п/м. Часто производители указывают сразу вес комплекта. В комплект входит 3 опоры с вариантами креплений, две 3-х метровых трубы и расходный крепежный материал.

СНиПы рекомендуют окрашивать защитные оградительные конструкции в цвет крыши, чтобы не привлекать внимание, если иное не предусмотрено проектом

Требования к заграждениям

Ограждение скатной кровли регламентируется ГОСТом, соблюдая все его требования можно сделать эксплуатацию сооружения намного проще и безопаснее. Высота ограждения кровли, расстояние между вертикальными опорами, расстояние от крыши до нижней планки парапета зависят от высотности здания, характера использования крыши и уклонов ската, поэтому эти параметры вычисляются индивидуально и оговариваются проектом. При обустройстве заграждений на крыше учитываются следующие требования безопасности:

1. Заграждения крыши монтируются на зданиях высотой более 10 м, если уклон не превышает 12 градусов, и на зданиях менее 7 метров, если угол наклона скатов больше 12 градусов.
2. Минимальная высота парапета для неэксплуатируемых кровель составляет 600 мм, а для эксплуатируемых – 1200-1500 мм в зависимости от высоты сооружения.
3. Расстояние между вертикальными опорами парапета не должно превышать 120 см, хотя обычно этот показатель намного меньше для увеличения прочности конструкции.
4. Расстояние от крыши до низа парапета не должно превышать 35 см.

Без кровельных ограждений не может быть и речи о безопасности человека при его пребывании на крыше. Ограждения устанавливаются на кровлях промышленных и жилых зданий с единой целью – не позволить человеку, потерявшему на крыше равновесие, упасть вниз.

Однако в ряде случаев обеспечение безопасности людей не является единственным назначением кровельного ограждения: при монтаже его вместе со снегодержателем обеспечивается еще и удерживание снежных масс на крыше от моментального схода вниз. Актуальность установки ограждений трудно переоценить: на строениях высотой более двух метров они способны спасти жизнь человека.

Функции ограждений

Современные строительные нормы четко регламентируют вид и высоту ограждений, которыми должна оборудоваться крыша в зависимости от ее вида, уклона скатов и этажности здания. Многие застройщики, пользуясь незнание заказчиков, экономят на обустройстве заградительного парапета. Однако, согласно ГОСТ сооружение даже нельзя вводить в эксплуатацию, если его кровля не оборудована ограждениями необходимой высоты. Ограждения кровли по СНиП выполняют следующие функции:

1. Предотвращение стихийного схода снега с кровельных скатов. Барьеры, расположенные по краям свесов, задерживают или снижают скорость падения снега, соскальзывающего по скатам. Это помогает избежать травм при падении с крыши снега и наледи на голову человеку. Снегозадержательные конструкции оборудуются на скатных кровлях с углом наклона скатов от 15 градусов. Чем больше уклон, тем мощнее должны быть снегозадержатели.
2. Обеспечение безопасности человека при эксплуатации, ремонте или обслуживании. Установка кровельного ограждения выполняется с целью предотвращения падения человека с крыши при ее обслуживании, чистке дымоходов, установки антенн, ремонте кровельного покрытия.
3. Предотвращение стекание воды. Ограждение плоской кровли помимо барьерной функции предотвращает вытекание воды с ее поверхности, которое часто является причиной размытия отмостки и фундамента.

https://youtube.com/watch?v=0cOGsPnOX_o

Кровельные ограждения – из каких материалов?

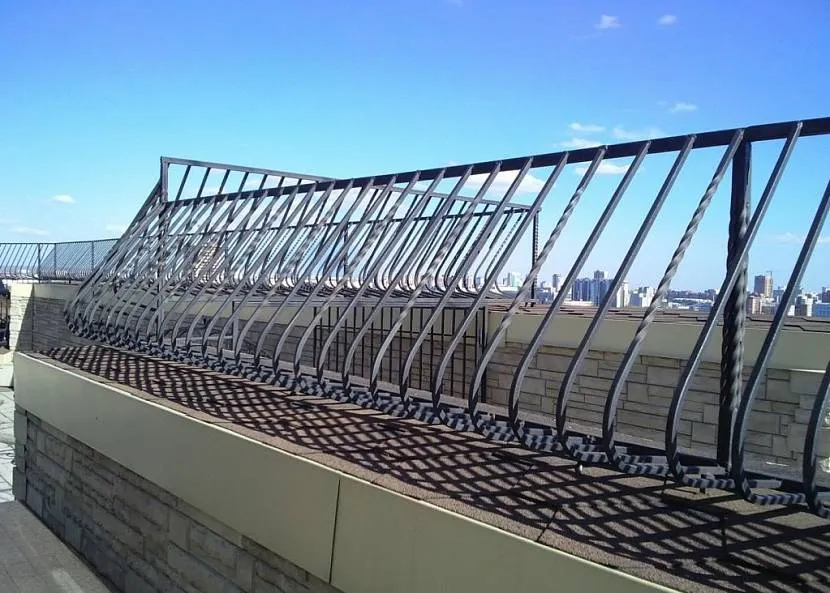

Декоративное ограждение

Среди наиболее эффективных материалов, которые применяются при изготовлении ограждений, считается нержавеющая сталь. Она обладает высокой прочностью и отличается привлекательным внешним видом. Применение специального стекла, которое сочетается с металлом, позволяет значительно расширить возможности дизайнеров и художников, создающих индивидуальные кровельные ограждения. Они должны быть не только надежными, но и внешне привлекательными, гармонично вписывающимися в общий ансамбль сооружения и не привлекающими лишнего внимания.

Такие конструкции являются надежными, поскольку  их изготавливают из металла, который покрыт специальным декоративным и защитным слоем. Порошковое напыление позволяет существенно повысить срок службы ограждающей  конструкции. Ограждение кровельное «Металлпрофиль» на сегодняшнее время считается наиболее современным и привлекательным.

Помимо того, что относится к надежности и привлекательности ограждения, оно должно выполнять свою прямую функцию – отвечать за безопасность людей. При соблюдении технологии монтажных работ и применении норм и требований нормативных документов  можно полностью быть уверенными в их защитной функции.

Там,  где происходит крепление к основанию крыши, ограждение кровли следует защитить  от коррозии специальным герметиком. Специальные заглушки смогут обезопасить прилегающие к нему участки крыши.

Для повышения безопасности людей помимо ограждений на кровле производят монтаж переходных мостиков, которые помогают в период зимнего времени года уменьшить вес и размеры снежного пласта.

Размеры элементов ограждений кровли

Высота ограждения кровли должна составлять не менее 0,6 м, при этом в зданиях с внутренними водостоками в качестве ограждения на кровле допускается использовать парапет. При высоте парапета менее 0,6 м его необходимо дополнять решетчатым ограждением до высоты 0,6 м от поверхности кровли.

Требования к параметрам (размерам) конструкций ограждений кровли изложены в ГОСТ Р 53254-2009 (приложение Г), где приведены размеры ограждений как для кровли с парапетом, так и без него.

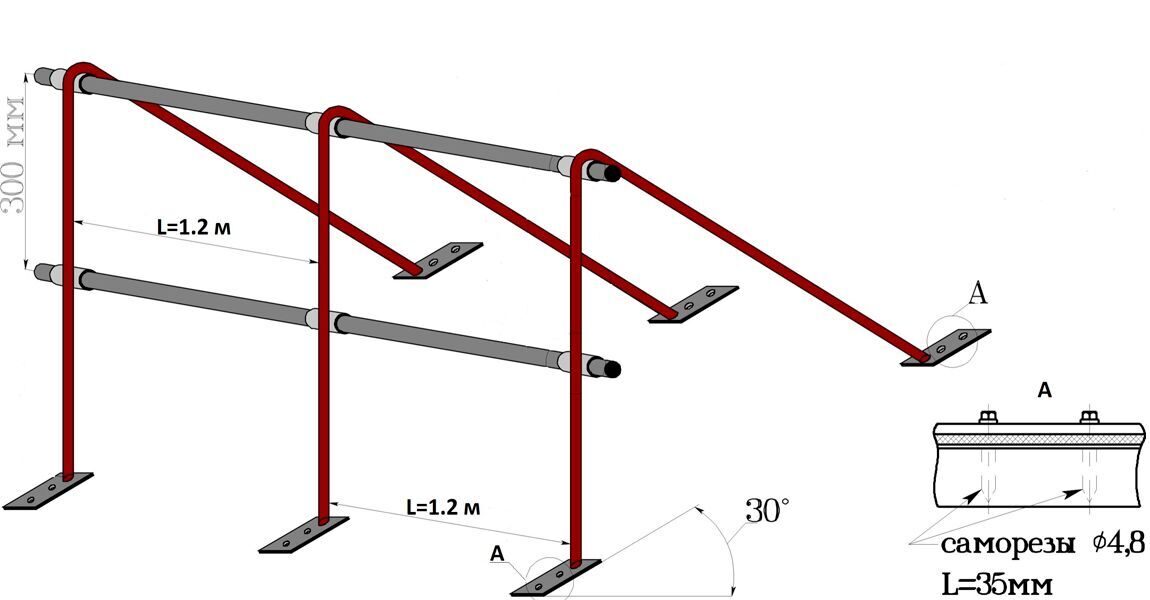

Размеры ограждения кровли

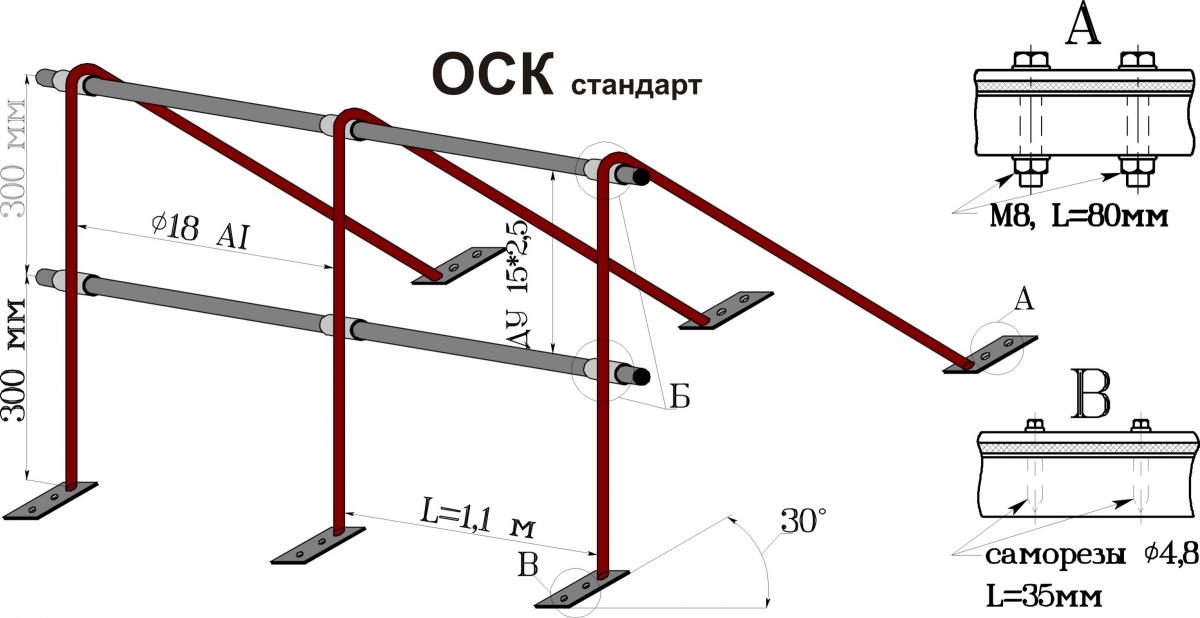

Параметры конструкций

а, мм, не более	H, мм, не менее	H1, мм, не менее
300	600	H1 = 600 – h

Расстояние между горизонтальными ограждающими элементами – не более 300 мм.

Расстояние между вертикальными ограждающими элементами – не более 1200 мм (по ГОСТ 25772-2021).

Стандартная комплектация, конструкция ограждения и возможные материалы

Стандартный комплект металлических ограждений для кровли включает в себя стойки из профильного металла, а также перекладины, держатели и различные детали для крепежа (саморезы, гайки, болты и т. д.).

Обычное ограждение представляет собой конструкцию со стойками, подкосами и опорами. Кроме того, в ней присутствуют горизонтальные перекладины. Данная конструкция выглядит как стальная решетка, состоящая из стоек и перекладин.

Внизу стоек сделаны отгибы (лапки). Все это закрепляется при помощи болтов и шурупов. Именно для этого в лапках проделываются отверстия.

Однако система для ограничения может меняться, на это влияет конструкция крыши и ее материал.

Например, если ограждения применяются для фальцевой кровли, то используют крепежи, которые не нарушают целостность покрытия и хорошо его держат.

Но здесь важно помнить о сочетании разных типов металла. Если нужна установка системы с медным покрытием, то барьер будет из меди

Тогда крепежные детали должны быть сделаны из материала, который не вступает в реакцию с медью.

Стандартная конструкция защиты несложная. Обычно она состоит из расположенных вертикально опор и перекладин, которые расположены горизонтально.

Все это жестко скрепляется между собой. Для опор чаще всего используют угол из стали, к низу его сгибают в треугольную форму.

Затем горизонтальные перекладины прикрепляются к покрытию крыши. Вертикальные опоры нужны для того, чтобы принимать нагрузку, а диагональные —  для укрепления всего сооружения.

При монтаже решетки необходимо провести выравнивание опор к плоскости наклона крыши. Положение нужно зафиксировать, используя болты.

Затем снизу листа кровли крепят брус, а на него устанавливают ограждение. Это можно сделать с использованием саморезов с цинковым покрытием. Желательно, чтобы на них были резиновые прокладки.

Также важно учитывать требуемые размеры оградительной системы. Высота опор в среднем должна быть 70 см, расстояние между опорами и карнизным краем – около 35 см, а расстояние между соседними опорами должно быть до 120 см

Чаще всего перекладины для конструкции изготавливаются из трубы длиной 3 м. Они крепятся в отверстия для опор, где с помощью саморезов фиксируют балки.

В некоторых случаях оградительную систему окрашивают в нужный оттенок, чаще всего он такой же, как и у покрытия крыши.

Есть возможность сделать противопожарную ограничительную систему для здания. Весьма популярен вариант со снегозадержателями.

В настоящее время производители систем ограждения изготавливают некоторые элементы из металла с покрытием порошка.

Благодаря такой защите можно сделать крышу более стойкой к погодным явлениям. Кроме того, такая система имеет привлекательный внешний вид, что позволяет дополнить архитектуру здания.

Еще можно выделить нержавеющую сталь. Она очень крепкая и хорошо выглядит. Если использовать в комплексе с этой сталью специальное стекло, то можно создать неповторимый дизайн для жилых строений.

Однако важно помнить, что заградительные решетки должны быть не только красивыми, но и эффективными. Видео:

Видео:

Следует помнить, что в тех местах, где ограждение крепится к кровле, необходимо использовать особый герметик, чтобы защитить решетку от разрушений.

Чтобы увеличить безопасность, иногда делают специальные мостки, которые распределяют давление снега зимой.
