Обзор популярных моделей
Эхо -5
Охранный сенсор, применяемый как в централизованных системах безопасности, так и в локальных системах сигнализации. Ультразвуковой прибор обнаружения движения нарушителя в охраняемой зоне.
Особенности и характеристики:
- Системный контроль внешнего воздействия перекрытия излучения;
- Автоматическая система проверка работоспособности;
- Регулировка уровня чувствительности при настройке;
- Максимальный объем гарантированной зоны контроля – 250 м2;
- Дальность действия — 10 метров;
- Скорость движения объекта для срабатывания прибора – 0,3-2 м\с;
- Степень защиты ІР 30;
- Размеры 150х45х25 мм;
- Масса – 75 гр;
Аргус -3
Радиоволновой объемный извещатель. Предназначен для работы в отапливаемых и неотапливаемых помещениях в составе централизованных и локальных систем безопасности. Отличается высокой надежностью и достоверностью обнаружения нарушения охраняемой зоны. Допускается применение с однотипными приборами в одном помещении.
Особенности и технические характеристики:
- Минимальная дальность действия – 2-3 м;
- Температурный режим эксплуатации — -30 +50 градусов Цельсия;
- Гарантированная площадь обнаружения – 20 м2;
- Масса – 100 гр.
PYRONIX COLT QUAD P1
Пассивный инфракрасный датчик. Применяемый для установки в системах централизованных и локальных систем безопасности. Особенность конструкции заключается в возможности использования в закрытых помещениях с принудительной вентиляцией. Допускается маскировка материалами, не препятствующими распространению радиоволн – тканью, деревянными решетками. Прибор обладает высокой степенью защиты от естественных и искусственных помех. Не реагирует на животных с массой тела до 27 кг.
Особенности и характеристики прибора:
- Зона обнаружения нарушителя – 10 м с углом обзора по горизонтали 90 градусов;
- Тип корпуса – герметичный;
- Корпус защищен от статического напряжения;
- Температура внешней среды от -30 до +70 градусов Цельсия;
- Размеры – 75х52х44;
Двухпроводное подключение датчика движения
Первым делом определитесь, какая у вас модель датчика по типу подключения. Они бывают двух и трехпроводными.
Сначала изучим простейшую двухпроводную схему.
Двухпроводные датчики движения чаще всего ставят в обычные подрозетники. Общая картина его подключения состоит из 4-х элементов:
автоматический выключатель для подачи питания 220В
распредкоробка
сам датчик
светильники
Подключение прибора аналогично монтажу одноклавишного выключателя света. То есть, вам нужно подвести питающую фазу к датчику, и через него пустить ее на светильник.
При этом связку «датчик — светильник», лучше использовать на отдельном контуре, а не сажать его на общее освещение.

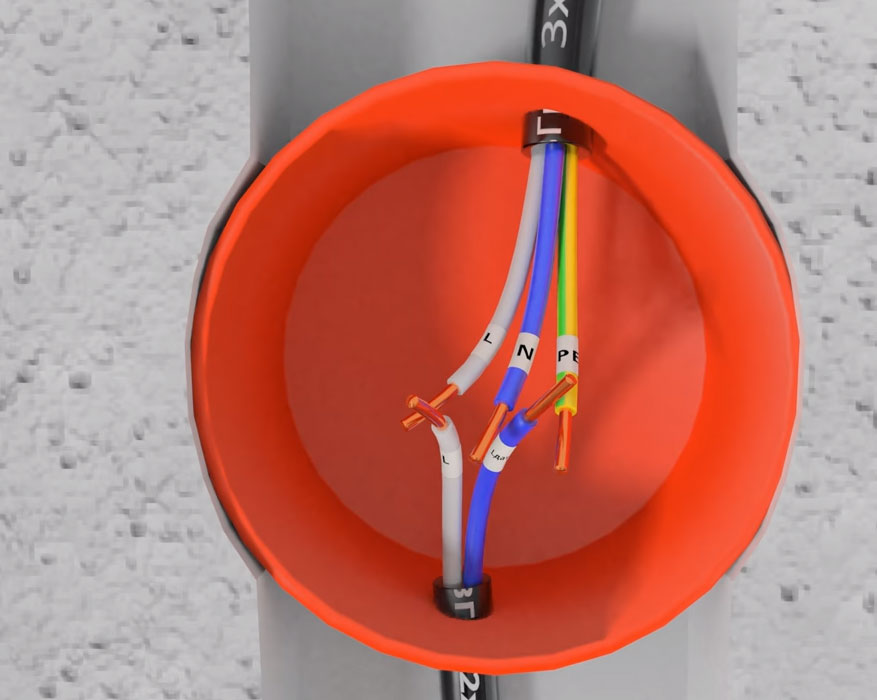

Рассмотрим процесс монтажа с самого начала. Первым делом заводите трехжильный кабель ВВГнг-Ls 3*1,5мм2 от автомата в щитке в распредкоробку. Обозначаете и маркируете его жилы: фаза, ноль, земля.
Далее протягиваете уже двухжильный провод до места установки датчика.
Где его лучше всего размещать?

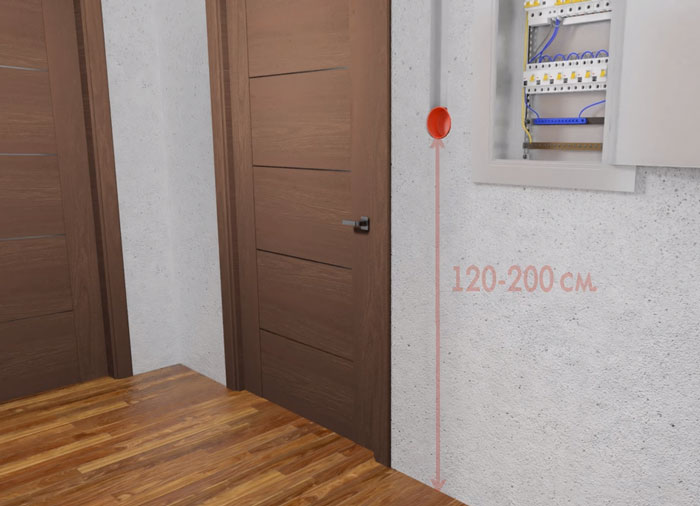

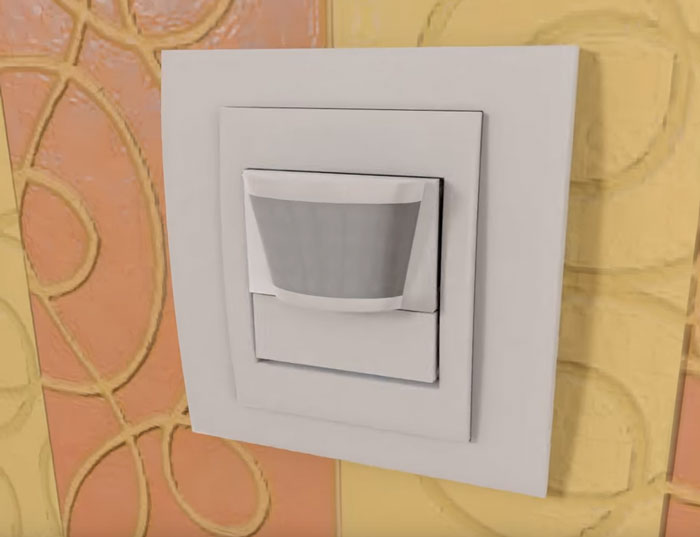

Классический вариант для моделей устанавливаемых в подрозетник — на высоте 1,2-2,0м от уровня пола.
Не путайте их с настенными устройствами, размещаемыми в проходных коридорах или подъездах многоэтажек, либо на входе в здание. Эти обычно задираются под самый потолок, недалеко от дверей.
Также обратите внимание, чтобы никакие открытые двери не перекрывали угол обзора датчика
Еще их не рекомендуется ставить над батареей или другими нагревательными приборами.

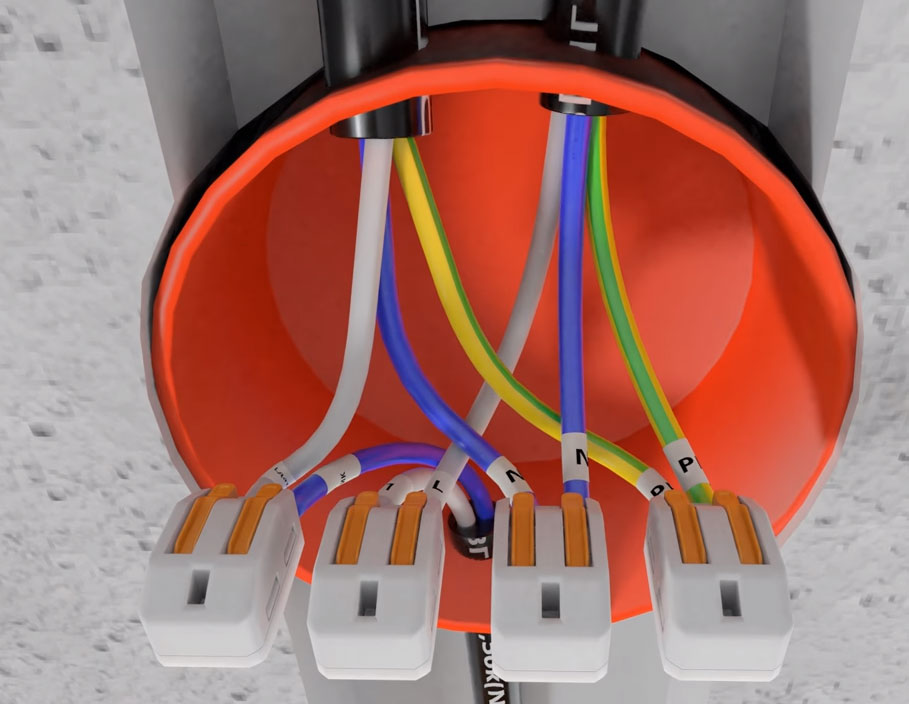

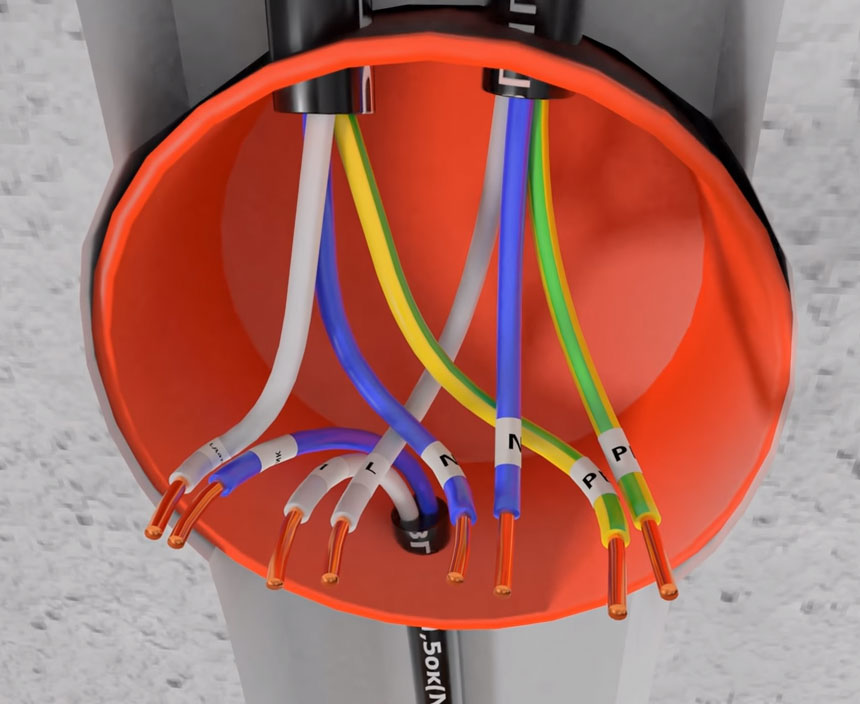

Далее, кабель идущий на светильник, также заводим в распредкоробку. Внутри нее соединяем все жилы в следующей последовательности.
Сначала ноли. От кабеля питания — на кабель светильника.
Далее заземление, если оно конечно есть.
А вот фазу с автомата, соединяем с одной из жилой, уходящей вниз на датчик (L). Вторую жилу от кабеля датчика, пускаем на светильник (L датчика).
Осталось подключить в подрозетнике сам датчик. Приходящую фазу с условным обозначением L, заводим на соответствующую клемму.
Вторую жилу подключаем на клемму, где нарисован осветительный прибор или знак «нагрузка», как на рисунке внизу.
Осталось спрятать в подрозетник весь механизм и установить декоративную рамку.
Далее на передней панели производим настройку. Для этого выкручиваете по порядку все «флажки».
1 — переводите устройство в автоматический режим

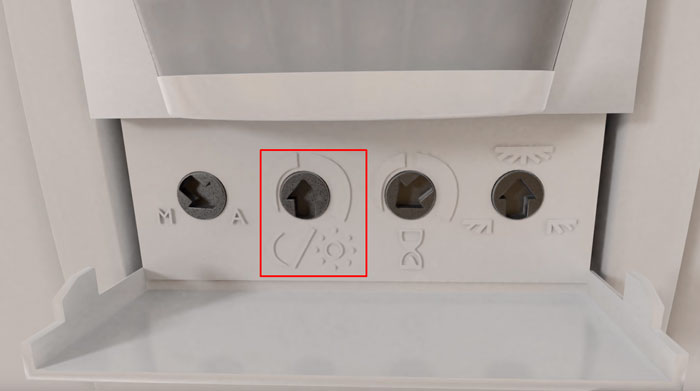

Дабы датчик не включался днем или в другое, не нужное вам время суток, в зависимости от уровня освещенности и силы светового потока.

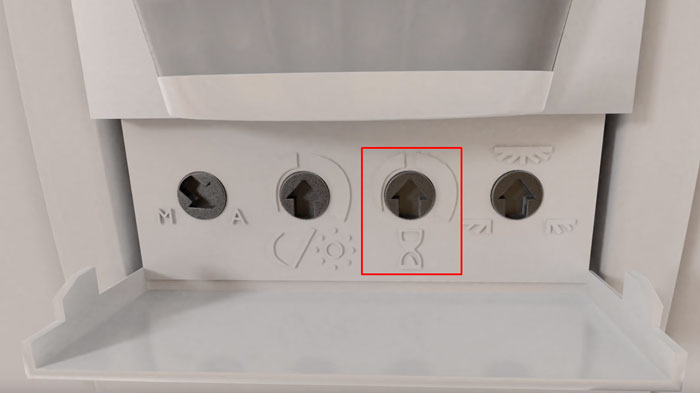

3-задаете время, через которое освещение отключится, как только исчезнет движение в зоне действия прибора
На этом все. Подаете напряжение и проверяете работу всей схемы.
Преимущества подобной двухпроводной схемы и данных датчиков движения:
простота монтажа и подключения
возможность принудительного включения освещения без дополнительных выключателей света
универсальность
Вы легко можете заменить любой одноклавишный выключатель подобным устройством и автоматизировать свою систему освещения, без каких либо капитальных затрат.
Однако есть и недостатки. Данные приборы зачастую плохо работают с энергосберегающими и светодиодным лампочками. Они начинают мерцать, иногда очень даже сильно.
Виды наружных датчиков и требования к ним
Принцип работы микроволнового ДД
При выборе датчиков движения для охраны приусадебной территории или другого периметра важно брать во внимание следующие требования:
- Количество ложных срабатываний должно быть сведено к абсолютному минимуму.
- Устойчивость конструкции к внешним факторам.
- Датчик должен обеспечивать эффективную работу всей охранной системы вне зависимости от погодных условий и температурного режима.
Охраняя периметр, важно брать во внимание конструктивные особенности всей площади. Для охвата всех зон рекомендуется оснащать участок детекторами движения разных видов:
- Микроволновые детекторы движения. Работа устройства основывается на эффекте Доплера. Встроенный в конструкцию генератор излучает высокочастотные волны. Рабочие узлы непрерывно анализируют этот параметр и при изменениях срабатывают. Преимущества такого вида устройства позволяют охватить большие площади, недостатки – из-за большого энергопотребления не бывают беспроводных модификаций.
Акустические, они же ультразвуковые, датчики движения. Работа основывается на принципе звуковой локации. Встроенный генератор излучает мощные звуковые колебания, которые человеческое ухо не способно улавливать. Звуковые лучи отражаются от объектов, что приводит к изменению частотности. Устройство фиксирует разницу – подается сигнал на пульт управления.
- Тепловые датчики производят на базе PIR-сенсора, который способен улавливать инфракрасные излучения в охраняемой зоне. От каждого живого организма исходят инфракрасные лучи, которые улавливает устройство, фокусирует при помощи оптических линз Френеля и передает сигнал на пульт управления. Максимально допустимый рабочий угол достигает 120 градусов, а дальность распознания живого объекта колеблется в пределах 10-15 метров.
Радиоволновый датчик движения
Радиоволновые приборы применяют для охраны разных объектов и могут быть установлены внутри помещения или снаружи. Их задача заключается в обнаружении движения в контролируемой зоне и в формировании тревожного сигнала.
Датчик обнаруживает разницу частот излучаемых и принимаемых радиоволн. Если объект неподвижный, то разницы не будет, при его перемещении происходит эффект Допплера (увеличивается или уменьшается частота отраженного сигнала).
Применяются такие приборы реже, чем инфракрасные, несмотря на большое количество преимуществ.
Радиоволновой прибор не выдает ложную тревогу ни при каких обстоятельствах. У него есть еще одно свойство, которое можно рассматривать как преимущество, так и недостаток: высокая проникающая способность излучения в диапазоне коротких волн.
Преимущество здесь в том, что внутри помещения, где стоит датчик, для него почти не существует слепых зон. Отсюда и минус: можно регистрировать движения за пределами охраняемого объекта за счет прохождения радиоволн сквозь стены. В итоге происходят ложные срабатывания.
Область применения
В зависимости от конструкционного решения и поддерживаемых функций, устройства контроля движимых объектов могут иметь различное предназначение. В основном такие датчики используются:
- для выявления посторонних лиц на охраняемой территории и подаче сигналов на центральный пульт управления сигнализацией;
- для подключения светозвуковых исполнительных систем;
- для активации системы видеоконтроля охраняемого объекта;
- для передачи сигналов тревоги на мобильные устройства владельцев охраняемого объекта (эту функцию имеет только датчик движения с СИМ картой);
- для включения системы освещения в помещении в момент появления человека.
Последняя функция позволит эффективно использовать электроэнергию, обеспечивая ее существенную экономию.
Разновидности по типу используемых волн
Инфракрасный
Такие датчики анализируют инфракрасное (ИК) излучения. Упрощённо говоря, пространство в радиусе действия прибора разделено на две или несколько зон, излучение каждой из которых фокусируется на «своём» чувствительном элементе. При отсутствии движения интенсивность излучения, попадающая на каждый элемент примерно одинакова. При появлении теплового объекта (человека или животного) показания чувствительных элементов начинают отличаться, и датчик делает вывод о присутствии движущегося объекта.
Радиоволновые и ультразвуковые
В таких датчиках анализируются радиоволны (либо ультразвук, неслышный для человеческого уха), испускаемые одним из элементов прибора. Отражённые волны (или ультразвук) поступают на приёмник. При отсутствии движения принятые сигналы практически идентичны, а при наличии движущегося объекта отраженные волны изменяются, что и является критерием для срабатывания датчика.
Эти датчики состоят из передатчика и приемника. Передатчик испускает пучок света, который принимается приёмником. Когда пучок света перекрывается движущимся объектом, происходит срабатывание датчика. Зачастую в фотоэлектрических датчиках используют инфракрасное (невидимое для глаза) излучение.
Лазерный
Принцип работы схож с фотоэлектрическим датчиком, за исключением того, что источником излучения служит лазерный луч. Часто используют несколько лучей, расположенных параллельно или под углом друг к другу. Обычно такие приборы применяют для обнаружения проникновения в периметр охраняемого участка.
Сейсмические
Такие датчики устанавливают в грунт для регистрации его колебаний, вызванных перемещением по поверхности. Способ действия этих датчиков позволяет применять их для охраны неогороженных участков, выявлять попытки подкопа под ограждение. В то же время их цена достаточно высока, а настройка и подключение нетривиальны.
Магнитные
Такие датчики служат для обнаружения открывания окон или дверей. Конструктивно они состоят из двух отдельных элементов: магнита и геркона (контакт, который срабатывает при приближении магнита). При закрытых окне или двери контакты геркона замкнуты, так как находятся в магнитном поле магнита. При открывании двери или окна контакты размыкаются и формируется сигнал срабатывания.
Радиолучевые
Радиолучевые датчики состоят из нескольких излучателей ультракоротких волн (УКВ), которые обычно размещают по периметру охраняемого объекта. Таким образом создаётся радиоволновое покрытие определенной конфигурации, которое регистрируется приемником. При изменении конфигурации радиоволнового покрытия в результате появления движущегося объекта датчик срабатывает.
Как это работает?
Принцип работы, который имеет датчик движения для включения света, заключается в использовании сенсора (пироэлектрического устройства). Он функционирует очень точно за счет повышения напряжения на выходе, при условии увеличения уровня ИК-излучения по сравнению с общим фоном. Свет включается с помощью внутреннего реле датчика.
Вне зависимости от типа устройства, выходные сигналы, которые получает датчик присутствия для включения света, в зависимости от необходимости поступают прямо на контроллер, выдающий сигналы управления на контрольный пункт:
- сигнализацию;
- реле для включения света;
- вентиляционную систему;
- систему кондиционирования помещения.
Это помогает «умному дому» быть крайне полезным для хозяев.
Например, пока вы открываете дверь, дом уже начал проветривать комнату, заполняя ее свежим воздухом. Либо же, наоборот, начинает проветривание или охлаждение, когда в помещении нет никого.

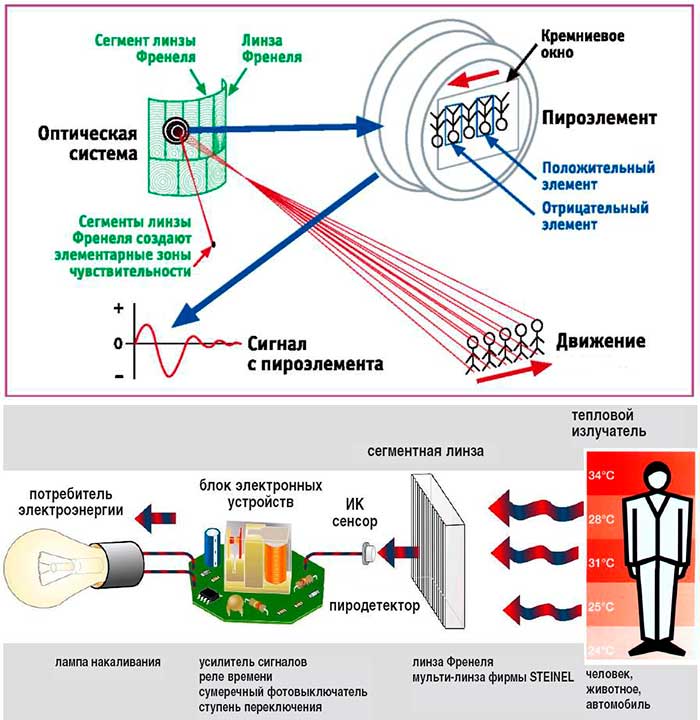

Принцип действия инфракрасного датчика движения
Тепло, излучаемое живыми существами, – это излучение в инфракрасном спектре. Учитывая, что теплокровные животные имеют температуру тела от 30 до 40°С, сила этих лучей довольно велика и может быть зарегистрирована чувствительной аппаратурой. Внутри инфракрасного датчика обычно находится система линз (в более дешёвых – одна сегментная), которые концентрируют тепловое излучение на специальном элементе – пиродетекторе.
При превышении определённого порога (обычно он выставляется при монтаже и во многом обусловлен чувствительностью прибора) пироэлектрический элемент срабатывает и посылает сигнал на сопряжённые устройства.
На заметку. Тепло выделяют не только живые существа, но и кондиционер, работающий на обогрев, и система тёплого пола. Поэтому датчики движения проектируют таким образом, чтобы они срабатывали на скачкообразное изменение – то есть, появление в поле видимости человека. Правда, если солнце в окне «стрельнёт» лучами в линзу инфракрасного сенсора, устройство сработает. Именно поэтому его не размещают напротив окна и вешают всегда под потолком.
ИНФРАКРАСНЫЕ (ИК) ДАТЧИКИ ДВИЖЕНИЯ
В большинстве своем извещатели этого типа являются пассивными, то есть никакого сигнала не излучают, а работают только “на прием”. Хочу сразу опровергнуть достаточно распространенное мнение, что инфракрасные датчики обнаруживают исходящее от объекта тепло. Это не совсем так.

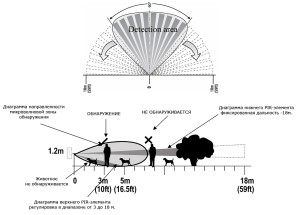

Зона обнаружения ИК извещателя состоит из секторов (сегментов), нарезаемых специальной линзой (Френеля). Чувствительный элемент, называемый пироэлектрическим модулем, отслеживает изменение инфракрасной обстановки, вызванной последовательным пересечением этих сегментов движущимся объектом. В свою очередь электронная схема анализирует полученный сигнал и формирует соответствующее извещение.
Таким образом, инфракрасный датчик реагирует только на движение. Если вы будете неподвижно стоять в зоне его обнаружения он на вас не отреагирует. Другое дело, что туда надо еще зайти, вот это движение ИК извещатель заметит. Отсюда следует, что одной из технических характеристик является диапазон обнаруживаемых скоростей. Как правило, он лежит в пределах 0,3-3 м/с.
Кстати, такие приборы еще называют оптико- электронными — это вполне естественно вытекает из описанного принципа их действия.
Область и особенности применения.
Как уже говорилось, объемные ИК датчики используется для контроля внутреннего объема помещений. Устанавливаются они на высоте 2.5-3 метров на несущие конструкции не подверженные вибрациям.
Они критичны к находящимся в зоне обнаружения конвекционным потокам и засветкам чувствительного элемента. Поэтому общими требованиями к их установке являются отсутствие в непосредственной близости источников отопления и мощных источников переменного света.
Свет фар от проезжающих по улице автомобилей при незащищенных жалюзями или плотными шторами окнах вполне может вызвать ложное срабатывание системы охранной сигнализации, использующей датчики такого типа.
Если говорить про поверхностные (типа “штора”) и линейные датчики, то первые используются для блокировки окон, дверей и стен “на проход”. Линейные могут применяться для контроля периметров и протяженных помещений, например, коридоров. Кстати, про датчики для охраны периметра написано здесь.
Виды датчиков и их преимущества
Объемные извещатели – это приборы, фиксирующие перемещение предметов в контролируемом помещении. Они подразделяются на:
- Активные
- Пассивные
Первые посылают сигнал и принимая его обратно, рассчитывают время, потраченное на его перемещение в две стороны. Если в какой-то момент его значение изменяется,прибор принимает решение о том, что предмет был перемещен и формирует тревожное сообщение. Поскольку активные объемные датчики работают в ультразвуковом режиме, то допускается нахождение их под напряжением только на объекте, где отсутствуют люди. В большинстве случаев это правило не соблюдается, что оказывает негативное влияние на здоровье человека и поэтому такое оборудование в современных системах практически не применяется.
Пассивные датчики объема охранные идеально подходят для дома, они способны улавливать ИК излучение, исходящее от окружающих объектов, и срабатывают на движение человека. Факт перемещения прибор регистрирует при помощи линзы, состоящей из секторов. Причем, если происходит пересечение сектора в направлении перпендикуляра, до устройство срабатывает гораздо быстрее, чем если злоумышленник будет перемещаться вдоль.
Выпускаются модели,способные изменять диапазон зоны контроля, которые работают не на весь объем, а как штора. Такого эффекта добиваются заменой линзы.

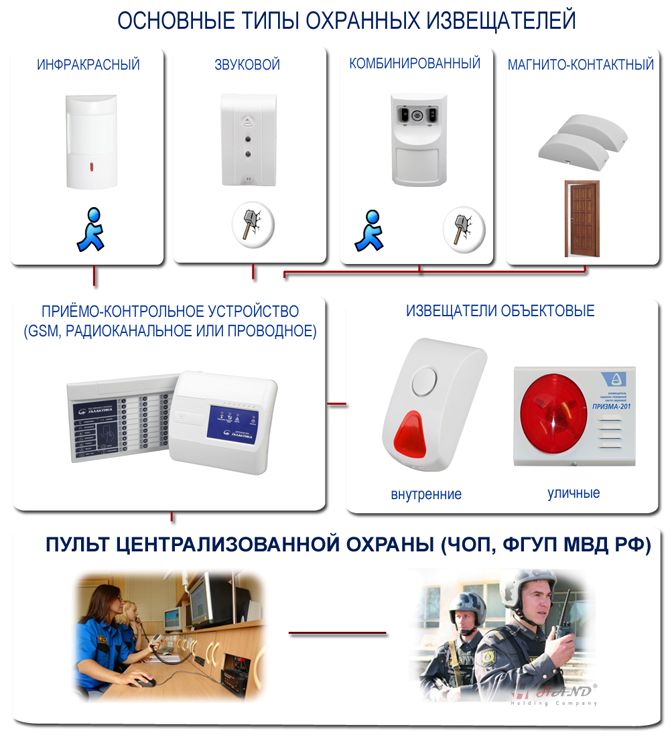

Объемные датчики бывают:
- Радиоволновые – способны обнаружить проникшего на контролируемую территорию человека, в них при формировании сигнала происходит размыкание контактов исполнительного реле
- Ультразвуковые используются для осуществления контроля над объектом с ограниченным пространством (витриной)
- Разбития стекла – оснащены встроенным микрофоном, фиксирующим звуки, соответствующие разбиванию стеклянной поверхности
- Фотоэлектрические – подают сигнал тревоги при пересечении луча человеком, они считаются основными для оснащения периметральной сигнализации
- Микроволновые – самостоятельно практически не применяются, а только в паре с ИК датчиками
Разводка контактной колодки
Подключить к минусу на сетевом фильтре постоянного тока или к клемме «масса» на контрольной панели.
Подключить к плюсовой клемме сетевого фильтра постоянного тока или контакту того же обозначения на контрольной панели;
Контакты 3 и 4 — «TAMPER» подключение функции защиты устройства от несанкционированного вскрытия, подключается к аналогично маркированным клеммам на контрольной панели.
С — подключается к центральному выходу реле.
NC – выход тревожного реле «нормально замкнутый», подключается к соответствующей клемме на контрольной панели.
ND – выход тревожно реле «нормально разомкнутый», обычно не используется, но к нему может быть подключен оконечный резистор
М – память.
Как выбрать?
Для того чтобы датчик движения мог в полной степени выполнять возложенные на него обязательства, следует пристальное внимание уделить процессу выбора. Во время подбора наиболее оптимального устройства стоит руководствоваться определенными знаниями
Первое, на что нужно обратить внимание – это область использования подобного датчика.
Кроме того, особое значение имеет место установки, а также климатические особенности региона.
Это оказывает прямое влияние на способ крепления модели датчика и степень защищенности. На современном рынке представлены устройства, которые отличаются защищенностью от воздействия влаги и пыли.
Нельзя также забывать о конфигурации и особенностях настройки.
Отличительная особенность подобных датчиков заключается в том, что они ведут регистрацию только в видимой области.
Однако зона действия может уменьшаться или увеличиваться в зависимости от наличия стеклянных элементов, так как они не позволяют излучению проходить.
Следующий параметр, на который стоит обязательно обратить внимание – настройка времени в процессе управления прибором.
Это крайне важно для помещений, которые отличаются большой площадью, что требует монтажа нескольких датчиков. При выборе датчика движения нужно учитывать также угол восприятия устройства.
Например, инфракрасные модели отличаются углом обзора до 360 градусов. Если нужно следить только за выходом из помещения, то достаточно установить прибор с углом обзора 180 градусов
Если нужно следить только за выходом из помещения, то достаточно установить прибор с углом обзора 180 градусов
При выборе датчика движения нужно учитывать также угол восприятия устройства.
Например, инфракрасные модели отличаются углом обзора до 360 градусов. Если нужно следить только за выходом из помещения, то достаточно установить прибор с углом обзора 180 градусов.
Как установить?
Подключение датчика движения должно происходить с учетом требований и рекомендаций производителя. Только в таком случае устройство сможет выполнять свои функции и работать без сбоев. Процесс установки выглядит так, как описано ниже.
Определить схему подключения.
Прежде всего, нужно разобраться, каким именно образом будет произведено подключение. При этом следует учитывать все параметры помещения.
Выбрать наиболее оптимальное место для монтажа
Здесь следует принимать во внимание такие параметры, как площадь помещения, наличие стекол и других элементов, которые способны преградить путь лучам.
Отключение электричества на щитке. Если датчики движения не автономные, а будут подключаться к источникам питания, то обязательно нужно позаботиться о безопасности.
Подключение проводов к клеммам.
Конфигурация регуляторов.
Необходимо обеспечить наиболее подходящий режим для действия датчиков движения
Следует отметить, что не все модели позволяют производить настройку.
Включение электричества в щитке.
Проверка работоспособности.
После установки датчика необходимо убедиться в том, что он находится в рабочем состоянии и реагирует на передвижения в помещении.
Таким образом, датчики движения представляют собой уникальные устройства, реагирующие на передвижение в охраняемом помещении.
Именно по этой причине они являются незаменимым элементом любой охранной системы. На рынке представлено огромное количество моделей: лазерные, всепогодные, беспроводные и другие варианты.
Ультразвуковые датчики движения для сигнализации
До недавнего времени стандартом считались ультразвуковые модели. Они работают по принципу отражения звуковых волн, в постоянном режиме генерируя акустические поля на частотах 20-60 кГц. К достоинствам таких устройств относят ценовую доступность, универсальность с точки зрения характеристик объекта обнаружения, терпимость к температурным колебаниям. Но есть и недостатки, которыми грешит ультразвуковой принцип работы датчика движения, это слабая чувствительность и дискомфорт для животных, которые, в отличие от человека, могут улавливать частоты постоянно работающего поля.
Критерии выбора инфракрасного датчика движения
Все устройства, которые есть на рынке, весьма похожи друг на друга, однако и у них есть достаточно отличий, которые будут серьёзно влиять на практику их применения в системе «умный дом».
Питание
Все датчики делятся на проводные и беспроводные. Первые получают питание по кабелю, вторым для питания нужен аккумулятор или даже обычная батарейка, которой тоже хватает надолго в силу малого энергопотребления.
На заметку. В бытовых беспроводных датчиках для системы «умный дом» чаще всего применяется литиевая батарея CR2032. Её хватает в среднем на полтора-два года.
У каждого вида есть свои преимущества: проводные устройства действуют от постоянной электросети, зато беспроводные легче размещать – не нужно прокладывать слаботочный кабель.
Передача данных
Здесь всё снова упирается в провода. Датчики могут соединяться со шлюзом напрямую, через систему кабелей, скрытых за натяжными потолками, плинтусами или в штробах. Беспроводные устройства соединяются с хабом по Wi-Fi или Bluetooth. Например, в системе Aqara используется специальный протокол Zigbee.
Угол обзора
Обычно он зависит от местоположения датчика.
Устройства, которые крепятся на стену, охватывают обычно 150 – 180°. Если говорить о потолочном датчике, то он имеет круговой обзор и регистрирует любое движение в комнате в радиусе действия.
Радиус действия
То есть дальность действия устройства. У бытовых инфракрасных датчиков она редко превышает 7 – 9 метров. Впрочем, больше обычно и не нужно. Для установки на улице стоит выбрать более мощные и чувствительные модели с дальностью действия до 15 м.
Особенности размещения

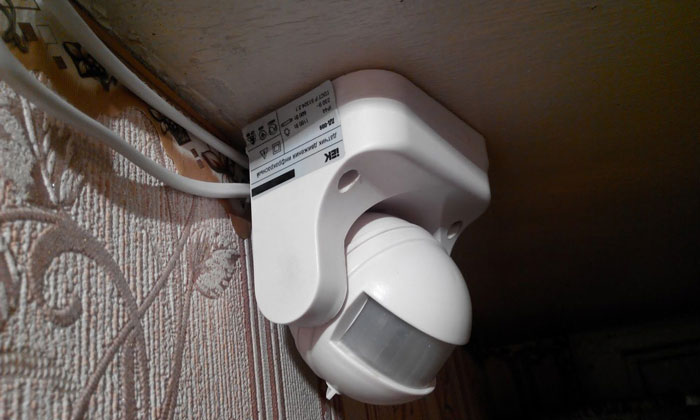

Чаще всего датчики располагают либо на стенах (или любых других вертикальных поверхностях), либо на потолке. Первые модели имеют полусферу линзы в передней части, вторые – снизу. Иногда датчики размещают в углу, чтобы добиться оптимального охвата.
Некоторые модели поставляются с ножкой в комплекте. Данная конфигурация делает возможным оба варианта размещения.
Оснащение фотоэлементом
Благодаря дополнительному фото-датчику прибор распознаёт степень освещённости и не включает свет днём, когда это не требуется.
Лучшие модели
Самыми популярными вариантами датчиков движения признаны:
Модель Flash не срабатывает на появление животных, если вес их меньше 25 кг.
Приборы Crow LC102, SWAN 1000 являются комбинированными, они очень точные.
Страж П-314 (цена -2 913,03 руб.)
Их применяют в сфере охраны. Он не дает реакцию на телодвижения животных. Работа распространяется на определение ИК излучения людей. При обнаружении ИК излучения, датчик выясняет вес объекта и сигнализирует на пульт, когда он больше 20 кг.
Преимущества:
- простота в процессе установки;
- имеет модный дизайн;
- его можно устанавливать на улице;
PIR-3SP (цена – 2890 руб.)
Среди беспроводных ДД, большим спросом пользуется PIR-3SP. Он, так же не реагирует на движения животных, применяется в сфере охраны объектов.
Обработка поступающего сигнала происходит микропроцессором, который производит дополнительную проверку информации.
Преимуществами прибора являются:
- подача сигналов тестирования на центральный блок;
- при разряде батареи подается сигнал;
- применение протокола шифрования данных с кодом;
