Как самостоятельно сделать оконную раму в домашних условиях

Для чего нужны знания об устройстве?

Знание о конструктивных особенностях древесных оконных систем необходимо для того, чтобы можно было выполнить следующие действия:

1. Подобрать наиболее подходящий вариант к проему и собственному дому.
2. Определиться с дизайном, габаритами и фурнитурой окна.
3. Правильно составить чертежи.
4. Учесть особенности элементов конструкции, с учетом климатических и ландшафтных особенностей.
5. Подобрать нужный уровень утепления, гидроизоляционной и пароизоляционной защиты.
6. Узнать особенности бруса и стеклопакетов, применяемых в постройке.
7. Ознакомиться с особенностями конструктивных элементов, техническими требованиями к ним и правилами ухода (смазывания, очистки, окрашивания, грунтования и т.д.).

Монтаж окна

Процесс установки изготовленной конструкции начинается с подготовки проема. Если есть необходимость его можно расширить или, наоборот, сделать меньше. Все поверхности очищаются от мусора и делаются максимально ровными. Трещины можно заделать клеем для плитки, который впоследствии будет закрыт шпаклевкой. Следующим этапом осуществляется фиксация изготовленного короба. Его необходимо разместить в проеме по вертикальному и горизонтальному уровню. Чтобы выровнять его, можно сделать подкладки из деревянных колышков. Далее делается разметка и сверлятся отверстия как в древесине, так и в стене. Фиксацию короба лучше осуществлять рамным анкером, для головки самореза необходимо сделать потай, чтобы рама окна встала без заминок.

На короб устанавливается рама. Она должна быть хорошо подогнана, чтобы через щели не поступал воздух. Для дополнительной фиксации и герметизации можно использовать специальные составы. Следующим этапом навешивается створка, если она предусмотрена. Предварительно вешаются петли, если этого не было сделано ранее. В последнюю очередь выполняется установка стеклопакетов. Они фиксируются на своих местах посредством штапиков. Обычно конструкция стеклопакета предусматривает наличие уплотнительной ленты, которая закрывает пространство между стеклом и рамой. Далее можно установить на свое место рукоятки.

Последним этапом является ликвидация щелей между коробом и оконным проемом. Делается это монтажной пеной. В этом случае рамы должны быть закрыты, а пены не стоит наносить много, т. к. при расширении она может деформировать деревянную конструкцию окна. Когда пена высохнет, ее необходимо срезать. Следующим этапом является установка подоконника. Часть, которая будет выступать над радиатором не должна иметь вылет больше 5 см, т. к. его будет легко повредить. Подоконник садится на монтажную пену, после чего его необходимо хорошо придавить. Завершающим этапом установки окна является декоративная отделка откосов. Выполнить ее можно гипсокартоном или шпаклевкой.

Этап подготовительных работ

Окно из дерева

Как сделать окна своими руками, затратив минимум сил? Процесс изготовления состоит из следующих этапов:

1. Выбор подходящего профиля. Приобретение строительных материалов.
2. Изготовление коробки и рамы.
3. Установка оконных блоков. Остекление.

На подготовительном этапе нужно будет выбрать стекло. Это может быть обычное листовое, которое хорошо подходит для дачных окон. Кроме того, в деревянные рамы можно установить готовые стеклопакеты.

Каждый из выбранных вариантов имеет свои достоинства. Например, в первом случае есть возможность самостоятельно выбрать и купить дешевый материал. А вот использование стеклопакетов в деревянных рамах отличается тем, что такие окна значительно сократят потери тепла.

Изготавливая стеклопакеты, производители закачивают в пространство между листами стекла инертный газ. Такие окна можно использовать для остекления дачи и загородного дома.

Оконные рамы можно сделать из лиственницы. Дуб тоже пользуются популярностью, но обрабатывать его значительно сложнее. Хорошим вариантом станет изготовление конструкций из ангарской сосны. Даже начинающие строители могут работать с клееным брусом, изделия из этого материала прослужат не менее 50 лет.

Следует заранее приобрести чертежи. Самым простым вариантом, который подойдет начинающим строителям, можно назвать изготовление окон с двойной рамой и одинарным остеклением. Для столярных работ потребуются следующие инструменты:

• молоток;
• пила;
• стамеска.

Работа будет выполнена быстрее, если в наличии будут электрорубанок и фреза.

Про различные инструменты для обработки дерева своими руками, вы можете прочитать в нашей статье.

Как сделать окно, да так чтобы оно прослужило долго? Многое зависит от качества материала. Для работы подходит только сухая древесина. Ее следует внимательно осмотреть на строительной базе

Важно, чтобы не было сучков, тогда рама не треснет. Хорошим вариантом станет клееный материал

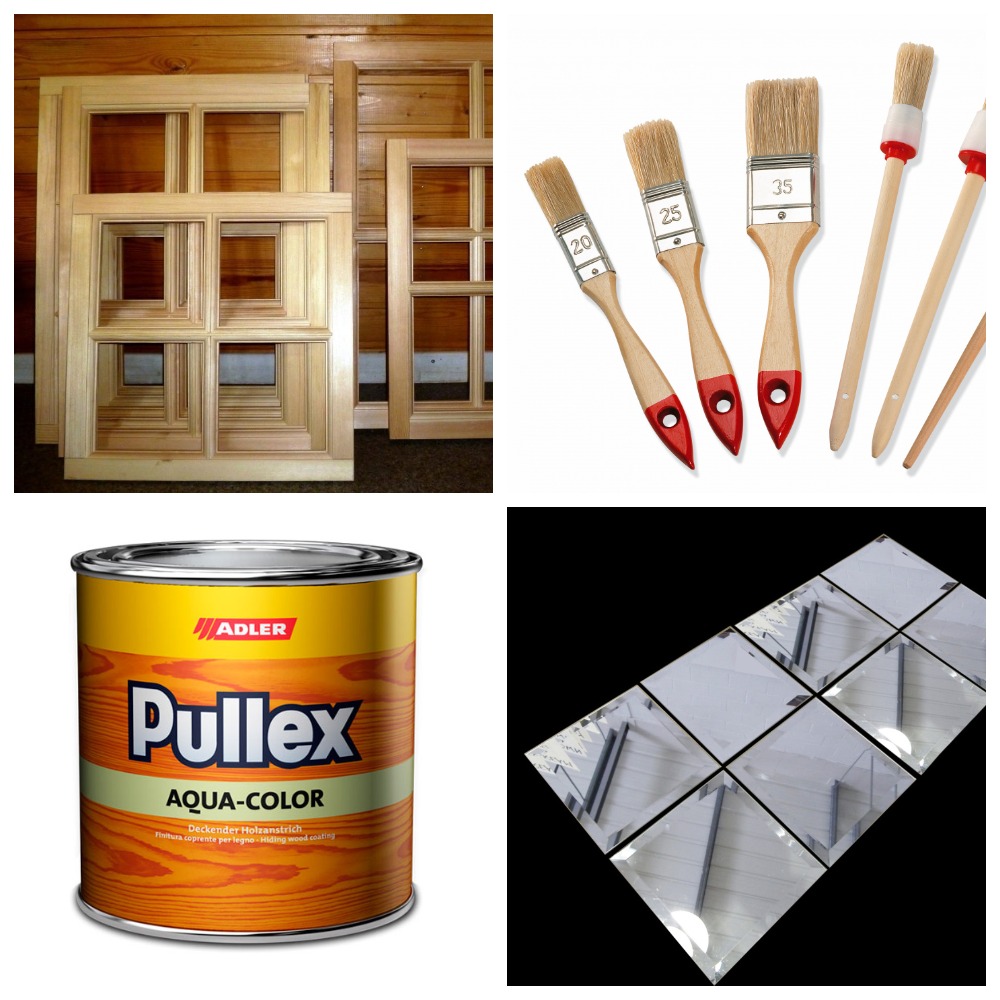

Для самостоятельного изготовления окна потребуется чертеж, стекло, уголки из металла и столярный клей.

Клееный брус хорош тем, что он практически не поддается деформации. Рама, выполненная из этого материала, не изменит форму даже при высокой влажности. Оконную раму можно сделать из досок 50х150 мм и брусков 50×50 мм. Также все деревянные конструкции обрабатывают антисептиком. Это предотвращает гниение.

Заводской оконный профиль имеет сложное строение, повторить его новичкам очень сложно. Поэтому проще всего использовать самый простой проект. Например, для создания оконного профиля может быть использована фанера. Необходимо скрепить 4 полосы в виде прямоугольника. Для изготовления профиля собирают несколько прямоугольников. Так можно сделать глухую раму или окно с 3 или 2 стеклами.

Для изготовления рамы с 1 стеклом потребуется 8 полос из фанеры, они образуют 2 прямоугольника. Полосы 2 слоя делают меньшей ширины. Для соединения деталей используют саморезы по дереву. Все части конструкции промазывают столярным клеем, тогда рама прослужит много лет.

Что нужно для сборки «ленивой» рамы

Чтобы сделать такую раму, вам нужно приготовить ровный, хорошо просушенный брус «пятёрку». Его следует предварительно отшлифовать, потому что в собранной раме это будет уже не так удобно сделать. Ещё вам потребуются рейки 20×20 мм.

Стекло вполне можно использовать бывшее в употреблении, если у вас такое есть. В таком случае размеры рамы будут отталкиваться от размеров этого стекла

Впрочем, если вам нужны другие габариты, то стекла можно сделать под уже готовую конструкцию.

Ещё вам потребуется столярный клей, саморезы и гвозди, а из инструментов – всего лишь ручная пила, шуруповёрт и молоток. Никакого станка и фрезера, как договаривались.

Материалы, инструменты, чертежи, соединение элементов

Окна постоянно подвергаются внешнему воздействию и разнице температур внутри помещения и снаружи, что неизбежно приводит к изменению геометрии конструкции, когда речь идет о древесине. Чтобы минимизировать возможное коробление, рамы и створки изготавливают не из цельного бруса, а из клееного. Можно приобрести готовый, если есть надежные поставщики, а можно склеить самостоятельно. Во втором случае набирается заготовка минимум из трех ламелей, так, чтобы волокна были направлены в противоположные стороны. По возможности, выбирают древесину радиальной распилки, тангентальную «ведет» сильнее. Для склеивания следует использовать специальные, влагостойкие составы.

Сечение бруса выбирают, исходя из количества стеклопакетов – для окна с одной камерой обычно используют брус 6×4 см. В условиях производства в раме выбирают пазы не только под стеклопакет и внешние уплотнители, но и под внутренние. Один из бывших производителей деревянных евроокоон поделился своими чертежами, упростив которые можно получить высококлассные конструкции, практически не уступающие готовым. Для того, чтобы сделать окно своими руками, чертежи вполне подходят.

Учитывая, что профессиональное оборудование есть далеко не у каждого, а его приобретение сведет на нет всю экономию и оправдано только с целью изготовления окон на продажу, домашние мастера выбирают пазы под стеклопакеты, внешнее уплотнение и фурнитуру.

Используют для этих целей фрезер, циркулярную пилу, ручной инструмент для доводки. Участники нашего портала оснащены всеми необходимыми приспособлениями и Равильдон решил изготовить окно вместе с братом (ник Халвастарший) для его дома.

РавильдонУчастник FORUMHOUSE

У нас были ручные инструменты, станки и прочие приспособления. Сварили стол, приладили к нему ручной фрезер, купили фрезу микрошип и подвижную каретку, решили набирать профиль в длину и толщину. Покупной профиль стоит от 1600 рублей за шесть метров, поэтому мы будем торцевать готовый брус, склеивать его, потом набирать в толщину.

ХалвастаршийУчастник FORUMHOUSE

Вот такой пепелац сделали: завалялись у меня направляющие с каретками, сварили каркас, на подвижный стол прикрепили ручную циркулярку, получился простейший импостник. Пазы прямоугольные, поэтому можно обойтись без фасонных фрез. Глубина прорезания регулируется подвижным упором, высота – набором пластин и прямоугольных труб. Паз прорезал в пять заходов, меняя подкладки, довел напильником.

Тренировались братья на отходах, полученные результаты записывались в журнал, чтобы в дальнейшем выбрать самый удачный вариант. А как набили руку, приступили к изготовлению самих рам.

Другой наш форумчанин воспользовался готовым клееным брусом. Фото подробно показывают весь этот большой процесс.

cyan__Участник FORUMHOUSE

Купленный брус пропустил через рейсмус и торцовку, на циркулярке с самодельной приспособой (высокий параллельный упор с направляющими и линейками по 0,5 мм) сделал шипы и профиль, склеил, фрезером выбрал фурнитурные пазы, навесил фурнитуру – проверил, как работает, снял, отшлифовал под покраску. Хитростей особых нет, но надо или иметь опыт столярной работы, или сделать сначала несколько рам на выброс – потренироваться.

Так как стеклопакет запланирован двухкамерный, общее сечение бруса получилось 80×78 мм.

Если позволяет оборудование и опыт, элементы рамы отрезаются наискось, под углом 45⁰, можно стыковать и без скоса, так хоть и менее декоративно, но технически легче. Детали собираются на соединение шип-паз, причем вертикальные части – проушины, а горизонтальные – шипы. Проще изготовить одинарное соединение, но двойное более прочное и долговечное, так как увеличивается площадь склейки, еще прочнее –тройной шип. Когда один шип, стоит дополнительно усилить раму уголком, поскольку стеклопакет значительно утяжеляет конструкцию.

Участник нашего портала cyan__ рассказывает, как сделать деревянное окно, используя соединение на три шипа.

cyan__

Себе делал три шипа и сажал на клей ПУ D4, на другой клей и один шип под стеклопакет, поставил бы, наверное, уголок. В качестве проверки можно склеить один угол и протестировать его на прочность и деформацию, нагрузив по гипотенузе массой в полтора стеклопакета. Тогда станет понятно, нужно ли дополнительное усиление.

Изготовление арочных пластиковых окон

Технология производства арочных окон предусматривает выполнение на порядок большего количества операций, чем при изготовлении пластиковых евроокон. Одним из наиболее важных процессов является гнутье ПВХ профиля. Этот процесс производится в соответствие с заданным радиусом, под который необходимо произвести стеклопакет. Кроме того, изготовление арочных окон предполагает сварку на станке с одной сварочной головкой. Учитывая наличие дополнительных процессов, стоимость производства арочных пластиковых окон обычно выше. Помимо этого, на цену влияет срок изготовления.

Рис. 8. Процесс производства арочного окна.

Что нужно для сборки «ленивой» рамы

Чтобы сделать такую раму, вам нужно приготовить ровный, хорошо просушенный брус «пятёрку». Его следует предварительно отшлифовать, потому что в собранной раме это будет уже не так удобно сделать. Ещё вам потребуются рейки 20×20 мм.

Стекло вполне можно использовать бывшее в употреблении, если у вас такое есть. В таком случае размеры рамы будут отталкиваться от размеров этого стекла

Впрочем, если вам нужны другие габариты, то стекла можно сделать под уже готовую конструкцию.

Ещё вам потребуется столярный клей, саморезы и гвозди, а из инструментов – всего лишь ручная пила, шуруповёрт и молоток. Никакого станка и фрезера, как договаривались.

Два основных типа клапанов для микропроветривания

Окна могут быть оснащены одним из клапанов микропроветривания — «BIOBE VS» или «BIOBE DUO»

Фирма производит окна разных конструкций, которые имеют собственные названия и отличаются между собой некоторыми параметрами, например, шириной короба и количеством стекол или особенностями стеклопакетов.

Между стеклами устанавливается абсолютно газонепроницаемая алюминиевая дистанционная рамка, заполненная полипропиленом – она служит для снижения теплопроводности коробки. Такая конструкция повышает теплоизоляционные и звукоизолирующие характеристики окна, а также способствует снижению образования конденсата. Окна не запотевают и имеют высокую устойчивость к ультрафиолетовым излучениям. Кроме этого, установленные селективные стекла способны задержать внутри помещения тепло, сохранить от выгорания поверхности отделочных материалов, но, в то же время, обеспечить комнату естественным светом в достаточном количестве.

Компания «Skaala» предлагает для установки несколько типов остекления — это солнцезащитное, самоочищающееся, энергосберегающее, декоративное и противопожарное.

Стандартная глубина короба составляет 130, 175 и 210 мм, а при необходимости, по желаниюзаказчика, глубина может быть изменена на меньший или больший размер.

Нужно отметить, что все модели компании «Skaala» могут выполняться или полностью из древесины, или иметь дерево-алюминиевую конструкцию. Окна могут быть глухими или открывающимися.

Вся продукция этой фирмы производится из древесины медленно растущей северной сосны, отличающейся высочайшим качеством.

Это общие характеристики для окон компании «Skaala», но у каждой из моделей существуют свои особенности.

Наименование модели и конструкция окна	Иллюстрация	Краткое описание модели
«Skaala Alfa»		Окна «Skaala Alfa» имеют двухрамную конструкцию, оснащенную двумя стеклопакетами (2+2), изготовленную из дерева и алюминия. Окно имеет высокую звуко- и теплоизоляцию, коэффициент сопротивления теплопередаче составляет U = 1,0 Вт/м²×°K. Стекла этой конструкции оснащены покрытием «FrostFree», которая предотвращает их замерзание. Защитные алюминиевые профили покрываются тонировкой, которая соответствует оттенку используемого в конструкции дерева. Окна оснащаются фурнитурой, выбранной заказчиком, выступающие части которой устанавливаются на месте, при монтаже конструкции.
«Skaala Beeta»		Эта модель окон имеет дерево-алюминиевую конструкцию и состоит из двух створок. Внешняя оснащена одним стеклом, стандартная толщина которого 4 мм, но, при желании заказчика, его толщина может быть увеличена. Внутренняя имеет однокамерный стеклопакет. На поверхность внешнего стекла может быть нанесено противозамерзающее покрытие «FrostFree». Параметры этой модели, такие как размеры, цвет и тип стекол выполняется по желанию заказчика.
«Skaala Gamma»		Модель «Skaala Gamma» может иметь разную конструкцию – это открывающееся, состоящее из двух створок (2+1), имеющее разную глубину короба, или глухое, в которую устанавливается двухкамерный стеклопакет из трех стекол. В глухую конструкцию устанавливается одна из моделей клапана для микропроветривания, таким образом, комната не останется без свежего воздуха. Остальные параметры и фурнитурное оформление, как и при покупке других моделей, выбираются самим заказчиком.

Основными недостатками деревянных финских окон можно считать два фактора. Первое — это то, что окрашенные конструкции придется периодически освежать слоем новой краски. А второе – это достаточно высокая цена на подобные изделия, которую «потянет» далеко не каждый семейный бюджет. Однако, если такие окна все-таки будут установлены в доме или квартире, владельцы жилья почувствуют их эффективность не только в зимний период, но и в жаркое время года, так как они способны защитить помещение и от высоких летних температур.

На российском рынке представлены и другие компании, занимающиеся производством деревянных окон «скандинавской» конструкции, поэтому, прежде чем заказывать в одном месте, стоит провести сравнительный анализ цен. Тем не менее, все-таки разумнее делать заказ в компании, которая заслужила высокий авторитет у потребителей за счет длительной и качественной работы в области производства подобных оконных конструкций.

Изготовление рамы из двух частей

Когда требуется окно, которое будет открываться, то технология немного меняется и усложняется. Такое окно изготавливается немного иначе. В центре монтируется брус в вертикальном положении, который имеет аналогичные с рамой пазы. Вторая половина окна изготавливается отдельно, имеет раму на несколько сантиметров тоньше. Она крепиться к основной конструкции и представляет собой «дверцу».

Изготовление деревянного окна – процесс увлекательный и полезный. К тому же, как приятно, смотреть в окно, созданное своими руками, которое хранит ваше тепло и частичку души.

Не вижу смысла париться. Завод рета который производит окна из дерева , продает для мелких фирм готовые профиля для тех кто делает окна по системе старт и даже нарезает по размерам и делает шип-паз. Шип- паз оказался надежней. Шов не трескается со временем. Я уже полгода как закрыл свой цех распродал все станки . Хотел сначала закрыться из-за кризиса , потом просто народ распустил, станки все продал. Но заказы поступают в среднем попо 2-3 окна в неделю. Раз выстелил заказ на коттедж в 42 окна. Сделал один с одним помошником за 2 недели в обыкновенном гараже. Решил сначало подсесть на систему старт ТБМ , но там бешеные цены на профилированный брус и опять оборудование покупать. Морду постоянно воротят когда слышат что мне на 2 окна фурнитуру надо. Потом начинается беготня по менеджерам которые ни чего не понимают в том что продают. Покопался в яндексе и нашел контору в Ульяновске, у неё склад в 26 городах которая готовые комплекты для самостоятельной сборки окон предлагает для мелких фирм. Доставляют за 3 дня и не дорого выходит. Покупать готовое оказалось проще чем содержать из-за 10 окон в месяц работяг и цех. Теперь сам ковыряюсь в цеху 20 м.кв Вернее это просто теплый гараж. В неделю получается по 5-6 окон сделать не напрягаясь самому. Прибыль с окна даже увеличилась. Расходы только на материалы на аренду и работяг. Я думаю что это выход для меня, опять офис открываю но теперь в центре города. Буду только продавать. Качество вроде нормальное,, одно плохо что продают они только профиль из дешевой сосны, все остальные материалы только на заказ со сроком 10 дней. Думаю что протяну так пока на рынке окон понятно всё не станет. Просто жаль бросать, 15 лет окнам посвятил. Александр Самара

Роман, пожалуйста скиньте координаты фирмы в Ульяновске.

а я делаю простую раму сечением 40/50 и потом фрезой выбираю под стёкла пазы! ВСЁ. навешиваю по принципу дверей холодильника! креплю с зазором 3мм и приклееваю уплотнитель -трубчатый. получается ,что коробка » держит» на себе два контура створок — внешний и внутренний. ширина коробки 180 мм. . подоконников нет! не парьтесь ребята с подоконниками- для цветов и другого » украшения» подойдут полки, подставки рядом с окном. в деревянном доме нет ОТКОСОВ! и ничего ! а в щитовых советских нет и подоконников. проще — практичнее!

Короб

Базовым размером сырья для создания короба обычного деревянного окна является доска с сечением 150 на 50 миллиметров. Короб состоит из четырех досок, которые соединены между собой с помощью пазов и шипов, сделанных фрезой или стамесками. Их делают плотными таким образом, чтобы они достаточно жестко входили друг в друга. При этом все 4 детали короба должны соединяться между собой строго перпендикулярно.

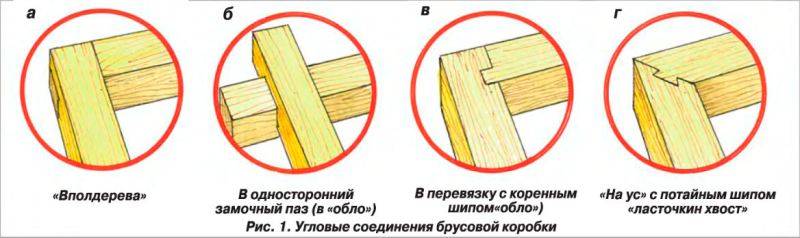

От прочности соединения зависит прочность готовой конструкции.

Для того, чтобы пазо-шиповое соединение обрело большую прочность его прошивают насквозь с помощью деревянного стержня, под который высверливают отдельное отверстие. Готовое основание деревянного окна устанавливается в оконный проем, а зазоры между коробом и стенами запенивают монтажной пеной. Стоит заметить, что слишком большие зазоры между стенами и коробом нельзя заделывать одной только пеной, поскольку слой пены более 5 сантиметров может деформировать короб. Поэтому оконный проем желательно сделать оптимального размера с запасом до 5 сантиметров. В случае деревянной постройки и стен из брусьев или деревянных срубов используется также окосячка, производство которой имеет свои особенности.

Начинаем с азов: изготовление деревянных оконных рам своими руками – это не сложно

Естественно, при строительстве дома, или же при капитальном его ремонте будет довольно глупо рассчитывать, что не имея совершенно никакого опыта и практики, вы сможете сделать оконную раму своими руками, да еще и не одну, а все, что требуются. Однако если нужны окна на веранду, в сарай или же иную хозпостройку, то обязательно стоит попробовать, так как большого ума для этого вовсе не нужно. Основные правила, которые нужно выучить, словно священное писание, это соблюдать герметичность, а также верно рассчитать геометрию оконного рамного блока, вы уясните по ходу работы, но сперва стоит хорошенько подготовиться, без чего справиться удастся едва ли.

Важно

В изготовлении оконной рамы своими руками самое сложное, это сделать из обычного бруса профиль для рамы. Тут обязательно потребуется спецоборудование, без которого очень сложно сделать всю работу качественно

Потому очень важно иметь пол рукой все необходимое еще до того, как вы приступили к работе, иначе можно потерять много времени, но так и не добиться более-менее приемлемых результатов

Стоит понимать, что древесина, это действительная огромная находка для человечества, она невероятно податлива и прекрасно поддается обработке, надежна, долговечна, а также способна обеспечить в помещении уникальный микроклимат, сберегает тепло, при этом не отсекая свободное движение воздушных масс. Изготовление деревянных оконных рам надо продумать заранее, правильно выбрать, а также приобрести материалы, сырье и инструментарий, и только после этого можно приступать к труду. Естественно, такой качественной обработки древесины, а также настолько качественной сборки, как на производстве, добиться получится едва ли, однако получить в итоге деревянные рамы для окон неплохого качества возможно, если строго соблюдать технологию, о которой мы и расскажем.

Короб

Базовым размером сырья для создания короба обычного деревянного окна является доска с сечением 150 на 50 миллиметров. Короб состоит из четырех досок, которые соединены между собой с помощью пазов и шипов, сделанных фрезой или стамесками. Их делают плотными таким образом, чтобы они достаточно жестко входили друг в друга. При этом все 4 детали короба должны соединяться между собой строго перпендикулярно.

От прочности соединения зависит прочность готовой конструкции.

Для того, чтобы пазо-шиповое соединение обрело большую прочность его прошивают насквозь с помощью деревянного стержня, под который высверливают отдельное отверстие.
Готовое основание деревянного окна устанавливается в оконный проем, а зазоры между коробом и стенами запенивают монтажной пеной. Стоит заметить, что слишком большие зазоры между стенами и коробом нельзя заделывать одной только пеной, поскольку слой пены более 5 сантиметров может деформировать короб. Поэтому оконный проем желательно сделать оптимального размера с запасом до 5 сантиметров.
В случае деревянной постройки и стен из брусьев или деревянных срубов используется также окосячка, производство которой имеет свои особенности.

Установка и регулировка

Установка стеклопакета в деревянную раму

Для монтажа изделие заносят в проем, ставят на опорные колодки и выравнивают по горизонтали. В раме просверливаются отверстия для вбивания в стену анкерных болтов. Это самый надежный способ, но сложный. Установку можно проводить и с применением анкерных монтажных пластин, которые прикрепляют к профилю, а затем к стене. Это более быстрый способ, но при его выполнении необходимо учитывать, что конструкция может провиснуть или перекоситься из-за сильной ветровой нагрузки.

Есть определенные нюансы по размещению окна в проеме. Если стена дома сделана из кирпича или бетона, рама углубляется на 2/3 от внутренней толщины проема. При дополнительной отделке пенопластом крепление нужно делать до утеплительного слоя. Процесс выполняется в следующей последовательности:

1. Вставит раму по уровню, закрепить ее.
2. Повесить створки, отрегулировать их работу, проверить механизмы.
3. В завершение окно плотно закрывают, герметизируют зазоры монтажной пеной.

Изготовления стеклопакета в домашних условиях – несложный процесс, с которым легко справится каждый, кто знаком с нюансами.

Изготовление пластиковых окон своими руками

Полное описание технологии изготовления пластиковых окон своими руками можно найти в интернете или на нашем основном сайте, а здесь хочу рассказать о том, как наши народные умельцы наладили мини-производство не с целью заработка, а чисто для своих нужд.

В небольшом строящемся поселке, где застройщики – люди, как говориться «среднего уровня», несколько энтузиастов решили сэкономить на остеклении свих домов. Подобралась команда из тех, у кого руки растут там, где надо, и в голове все как надо.

А началось с того, что один из них, при попытке заказать окна для своего особнячка, случайно увидел графу «Стоимость материалов».

Как он рассказывал – это был шок! Цифра была почти в половину меньше стоимости всего заказа…… Вот тогда и созрела идея закупать профиль и прочие материалы по себестоимости (ну почти….), а изготавливать пластиковые окна своими руками.

Недалеко от поселка (20-30 минут езды) – областной центр, в котором несколько десятков поставщиков профиля ПВХ, фурнитуры и тд и тп.

Стали искать в интернете описание процесса, по фразе: «Изготовление пластиковых окон своими руками», и нашли.

А вот оборудование ребята изобретали и собирали своими руками! Ручного инструмента в поселке, сами понимаете, было валом любого – дрели, эл. лобзики, перфораторы и много чего другого.

Разметку делали простой рулеткой, давали припуск на «уварку» и отмечали угол 45* школьным угольником. Резали ПВХ профиль лобзиком, а армирование – турбинкой (болгаркой).

Оказалось, что пластиковые окна своими руками изготовить вполне возможно даже без «фирменных станков. Правда, фрезу для торцевания импоста пришлось купить на фирме, где брали профиль.

Сам станок для фрезеровки мне увидеть не привелось, так как собран он был на базе какого-то списанного фрезерного станка и находился в другом месте – где-то в механическом цехе. Брали несколько импостов, увозили, торцевали и привозили готовые.

А вот сварочное приспособление я увидел, причем в работе! Это можно назвать супер приспособление!

Заготовки для сварки крепятся на своеобразных плечах, одно из которых может двигаться по направляющим полозьям (по-моему от токарного станка). Нагревательный элемент собран из двух конфорок от электроплитки, обтянутых тефлоновой тканью. Причем нагрев регулируемый!

После нагрева, заготовки прижимаются друг к другу с помощью пневмо-цилиндра от домкрата. Система упоров не дает расплавленным краям заготовок вдавливаться друг в друга больше чем на 3-4 мм. Сжатый воздух нагнетается в ресивер (старый газ.балон) автомобильным компрессором (почти 4кг/с).

После остывания шва, процедура повторяется с следующей парой. Система зажимов позволяет крепить практически все виды профиля.

Сварной шов зачищается широкой стамеской в плоскости, а с торцов ножом.

Фрезеровка дренажных отверстий делается дрелью – три отверстия, крайние — для крепления колпачка, среднее сам дренаж.

Изготовить пластиковые окна без стеклопакетов невозможно – ребята освоили и это. Начинали с глухих окошек для фронтонов, гаражей, тамбуров и прочих подсобных помещений. Потом освоили окна со створками и межкомнатные двери.

Входные, правда, не рискнули – довольно сложно. А когда, узнав об этом, потянулись соседи – производство расширилось и оказалось, что все свои окна-двери окупились.

По вполне понятным причинам называть адрес я не буду, просто хотелось рассказать, что при желании можно освоить даже изготовление пластиковых окон.

ВНИМАНИЕ. Вам нужна недорогая «Программа для расчета окон»? Нет проблем – свяжитесь с нами и мы вам обязательно поможем!

Окно с форточкой деревянное своими руками

Во всех оконных конструкциях прошлых лет створки делали с форточкой. Ее расположение в верхней части окна обеспечивало необходимую циркуляцию воздуха в помещении. Оконные створки, изготовленные по такой схеме, все еще можно увидеть в домах, построенных в советское время. А как обстоит дело с форточками в современных окнах со стеклопакетами?

Форточка выполнялась в виде небольшой, примерно треть от площади створки, открывающейся части окна. Часто из-за низкой точности сборки оконных конструкций, а также в результате разбухания древесины или поломки фурнитуры форточку перекашивало и заклинивало. В результате ухудшался внешний вид окна, затруднялось проветривание комнат.

Отремонтировать форточку достаточно сложно, поскольку эта часть оконной конструкции уже на момент сборки имела целый ряд дефектов, в том числе нарушение геометрии, плохое соединение деталей и т. д. Чтобы полностью устранить все неисправности, нужно делать новое окно или искать замену форточке. Именно поэтому лучше сразу установить деревянные евроокна, изготовленные из клееного бруса.

Как известно, в современных пластиковых и деревянных окнах форточки не предусмотрены. Производители убрали этот элемент конструкции, как только появились современные виды фурнитуры и механизмов. Новые технологии позволили разработать эффективные схемы полного и частичного открывания створок окон.

Производители оснащают современные окна фурнитурой, позволяющей фиксировать створку в приоткрытом состоянии, т.н. «откидное» открывание. Такая схема обеспечивает приток необходимого объема воздуха без распахивания створок.

Среди недостатков форточек можно отметить:

1. Само окно получается намного массивней из-за дополнительной перемычки, дополнительной фурнитуры механизма открывания и закрывания.

2. Оконные конструкции с форточкой обойдутся дороже, поскольку повышается расход материалов (профиль, фурнитура) и объём работ по изготовлению окна.

3. Элементы форточки частично перекрывают световой проём.

Учитывая все вышеописанные недостатки, оконная конструкция с откидной створкой выглядит намного привлекательнее и внешне, и в финансовом отношении.

Можно ли сделать деревянное окно с форточкой?

Если вы привыкли пользоваться форточкой, то у нас можно заказать и такие оконные конструкции. Мы предлагаем деревянные евроокна и готовы изменить принятую схему открытия оконных створок. Наши оконные блоки с форточками прекрасно впишутся в любое оформление дома или квартиры.

Source: www.tzar-okna.ru

Похожие публикации:

1. Деревянный Дом Окна Своими Руками
2. Деревянные Жалюзи на Окна Дома
3. Деревянные Окна в Деревенский Дом
4. Деревянные Окна для Дома из Бревна
5. Деревянные Окна в Брусовой Дом

Наличники на Окна › Наличники на Арочные Окна в Деревянном Доме

Завершающий штрих Наличники производятся из древесины сосны, лиственницы или дуба. Обычно для наличников выбирается та же древесина, что и для окна, но с целью удешевления можно выбрать и древесину подешевле, особенно если.

Монтаж › Монтаж Окон Пвх Своими Руками

Как сделать установку окон ПВХ самостоятельно? Такая работа, как установка окон ПВХ своими руками – не слишком затратный процесс, требующий лишь наличия поэтапной инструкции и инструментов. В данной статье мы постараемся подробно.

Оконные Блоки › Монтаж Оконных Блоков из Пвх Гост

Новости Пластиковая раздвижная система ОТК для остекления балконов и лоджий Детские замки на окна ПВХ Информационные партнеры: ПРОДУКЦИЯ Доставка в г. Углич, Пошехонье, Мышкин, Ярославль, Тутаев, Ростов и другие города Ярославской.

Отделка › Отделка Окон Снаружи в Деревянном Доме Пластиком

Дом немногим больше среднего м2 (с террасами и балконами) + цоколь 171м2. Кровля – черепица BRAAS. Стены – клеёный брус Kontio 243х275мм. Окна – дерево алюминиевые. Внутренняя и внешняя отделка – цветное масло OSMO (№1140.

Пластиковые Окна › Самостоятельно Установить Пластиковые Окна в Деревянном Доме

После того, как в постройке возведены стены и кровля, наступает время установки пластиковых окон в дом. Эти работы должны производиться перед отделочными работами, чтобы избежать повышенной потери тепла через окна, лучше привлекать.

Категории

• Пластиковые Окна (56)
• Установка Окон (27)
• Своими Руками (126)
• Отделка (15)
• Наличники на Окна (11)
• Оконные Блоки (12)
• Монтаж (14)

Аузин Мирон

Необходимое оборудование

Для изготовления окон вам понадобится:

• пила настольная с изменяемым углом резки (для нарезки профиля);
• цулаги, чтобы нарезать штапики;
• рольганг для пилы, если не желаете делать измерения рулеткой;
• болгарка или пила, предназначенная для резки армирующего профиля;
• дрель;
• шуруповерт;
• одноголовочный, а еще лучше двухголовочный сварочный станок;
• ручной пневматический станок – нужен для зачистки углов снаружи («ласточкин хвост»);
• настольный копировально-фрезерный станок;
• настольный станок, необходимый для обработки торцов импоста;
• ручной пневмо-углозачистной станок для обработки ПВХ профилей («крокодил»);
• компрессор;
• шаблон для просверливания отверстий в раме под импост;
• два шаблона для просверливания отверстий под петли (один для рамы, а другой для створки);
• шаблоны для навеса фурнитуры рамы и створки;
• сверла на 3 мм, 5 мм, 10 мм;
• саморезы: 10 мм (со сверлом для армировки), 25 мм (для крепления фурнитуры), 40 мм (для крепления петель под створку, 70 мм (для прикручивания импоста к раме);
• стамеска.
