Способы оконцевания жил кабелей — назначение и инструмент

Для чего нужны наконечники для проводов под опрессовку и области применения

Использование кабельных наконечников значительно увеличивает качество работы электрика, а также облегчает процедуру соединения кабелей. С помощью наконечников и гильз осуществляется оконцовка кабелей для их прочной фиксации. Используя алюминиевые, медные и комбинированные наконечники, можно проводить объединение источников электроэнергии и разных установок.

Наконечник и зачищенный от изоляции провод

Наконечники представляют собой универсальное средство. На современном рынке их предлагается огромный ассортимент, из которого можно выбрать необходимый вариант для определенного типа монтажных работ.

Разные типы наконечников

Чтобы можно было подобрать наконечник под определенное сечение, еще на производстве его маркируют. Если размеры будут выбраны правильно, то опрессовка наконечников кабеля получится максимально надежной.

Электромонтер-кабельщикУчебное пособие

§ 41. Общие сведения о соединениях жил кабелей

Для присоединения жил кабелей к электротехническим устройствам их оконцовывают наконечниками, которые закрепляют на жилах опрессовкой, сваркой или пайкой. На кабелях с однопроволочными алюминиевыми жилами можно выпрессовывать наконечники из жилы кабеля. Медные многопроволочные жилы сечением 1—2,5 мм2 оконцовывают кольцевыми наконечниками (пестонами), а однопроволочные сечением 4—10 мм2 изгибают в кольцо.

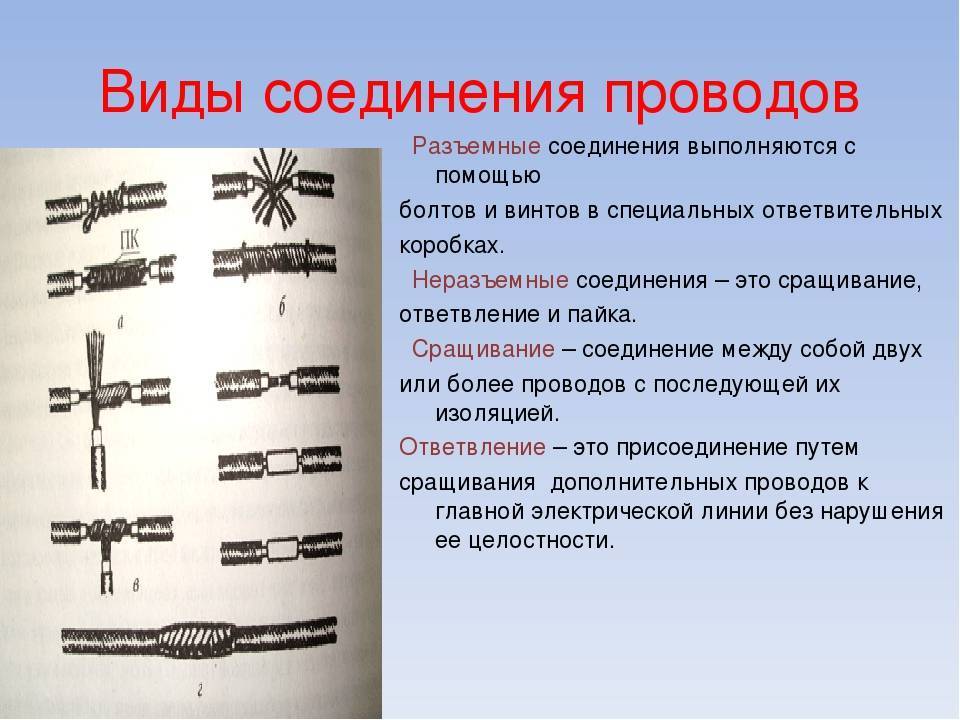

Соединение жил кабелей в муфтах выполняют в соединительных и ответвительных гильзах опрессовкой, сваркой или пайкой. Все перечисленные способы имеют свои преимущества и недостатки.

Опрессовка не требует электрической энергии и нагрева; этот способ выгоднее других. Однако при этом способе необходимо следить за правильностью подбора наконечников, соединительных гильз и инструмента.

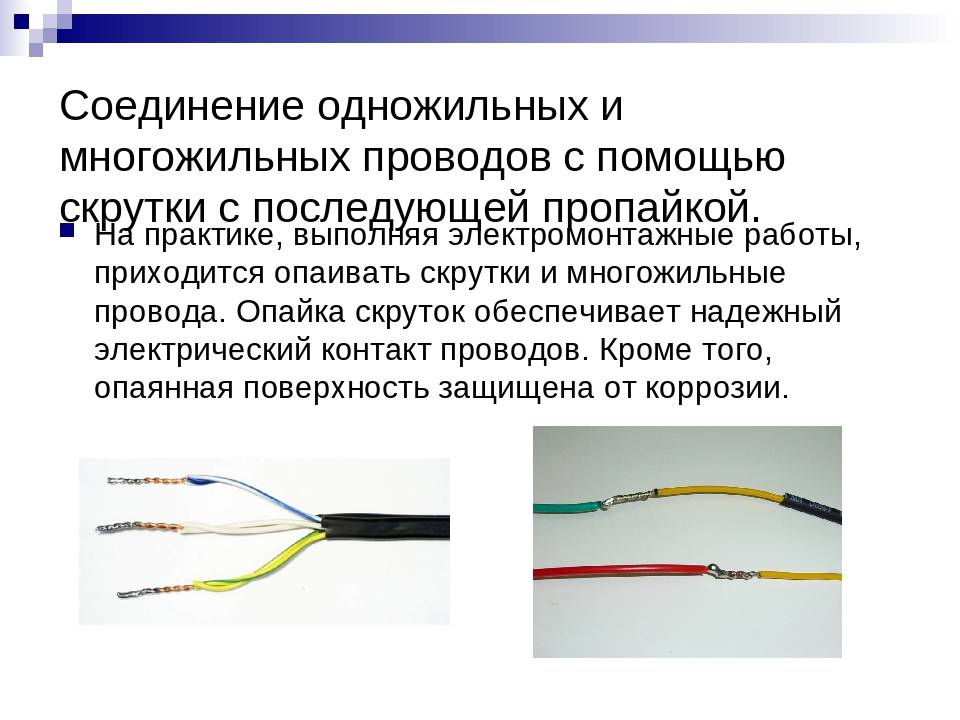

Соединение пайкой не нуждается в сложном оборудовании, приспособлениях и электрической энергии, но этот способ наиболее трудоемок.

Газовая сварка не требует электрической энергии, но нуждается в громоздком оборудовании и соблюдении особых правил техники безопасности при работе с газами. Сварка алюминиевых жил контактным разогревом обеспечивает однородный и стабильный контакт без применения припоя и достаточную механическую прочность. Этот способ характеризуется простой технологией, но применяется с использованием электрической энергии.

Термитная сварка не требует громоздкого оборудования, электрической энергии и технологически несложна. При термитной сварке необходимо соблюдать правила хранения патронов и спичек. Области применения способов оконцевания и соединения жил кабелей определяются в зависимости от материала жилы (алюминий, медь), напряжения кабеля и надежности того или иного способа (табл. 13). Наконечники и гильзы, применяемые для оконцевания и соединения жил проводов и кабелей, приведены на рис. 105.

Рис. 105. Гильзы и наконечники для пайки, опрессовки и сварки жил проводов и кабелей:
а, б — гильзы для пайки жил сечением до 10 и 16 — 240 мм2, в — гильза для пайки жил кабеля напряжением 20—35 кВ, г — ответвительная гильза для пайки, д — гильза для опрессовки, е—з — наконечники для пайки, опрессовки и сварки

При выполнении оконцеваний, соединений и присоединений жил кабелей следует учитывать физико-механические особенности алюминия, из которого в основном изготовляют жилы кабелей. Алюминий в воздухе окисляется и на его поверхности появляется пленка оксида.

Таблица 13.
Области применения способов оконцевания и соединения изолированных жил проводов и кабелей

У меди в обычных условиях пленка оксида образуется медленно, она легко удаляется и мало влияет на качество контактного соединения. На алюминии пленка оксида образуется быстро, обладает большой твердостью и значительным электрическим сопротивлением. Пленка оксида алюминия тугоплавка и затрудняет пайку и сварку (температура плавления пленки 2000 °С). По сравнению с медью алюминий обладает низким пределом текучести.

Алюминиевые контактные соединения после затяжки со временем ослабевают. Необходимо также учитывать, что алюминий обладает большой теплоемкостью, требующей значительного количества теплоты при сплавлении алюминиевых жил. Сочетание теплоемкости с большой теплопроводностью создает опасность чрезмерного перегрева изоляции алюминиевых жил при сварке или пайке, а образование в соединениях алюминия с медью или сталью гальванической пары разрушает контакт этих соединений.

Разновидности наконечников по конструкции

В зависимости от конструкции вывода, подключаемого электроприбора, подбирается форма наконечника. Она бывает нескольких видов.

Фото	Наименование

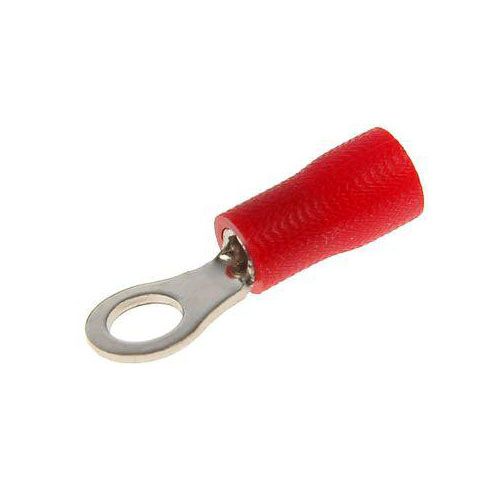

	Кольцевая

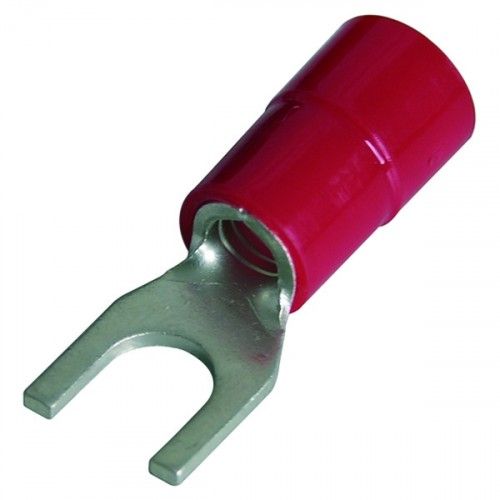

	Вилочная
	Силовая
	Трубчатая или втулочная
	Со штифтом
	Розетка для быстрого соединения проводов

Наконечниками можно подключать один или два провода, для второго случая производятся специальные детали. Фиксация осуществляется за счет обжима или болта, встроенного внутрь хвостовика. Первый вариант наиболее применим в быту и на производстве, предназначен для гибких проводов из множества жил. Второй подходит для жестких кабелей.

Наружные электропроводки

2.1.75. Незащищенные изолированные провода наружной электропроводки должны быть расположены или ограждены таким образом, чтобы они были недоступны для прикосновения с мест, где возможно частое пребывание людей (например, балкон, крыльцо).

От указанных мест эти провода, проложенные открыто по стенам, должны находиться на расстоянии не менее, м:

При горизонтальной прокладке:

• под балконом, крыльцом, а также над крышей промышленного здания — 2,5
• над окном — 0,5
• под балконом — 1,0
• под окном (от подоконника) — 1,0

При вертикальной прокладке до окна — 0,75

То же, но до балкона — 1,0

От земли — 2,75

При подвеске проводов на опорах около зданий расстояния от проводов до балконов и окон должны быть не менее 1,5 м при максимальном отклонении проводов.

Наружная электропроводка по крышам жилых, общественных зданий и зрелищных предприятий не допускается, за исключением вводов в здания (предприятия) и ответвлений к этим вводам (см. 2.1.79).

Незащищенные изолированные провода наружной электропроводки в отношении прикосновения следует рассматривать как неизолированные.

2.1.76. Расстояния от проводов, пересекающих пожарные проезды и пути для перевозки грузов, до поверхности земли (дороги) в проезжей части должны быть не менее 6 м, в непроезжей части — не менее 3,5 м.

2.1.77. Расстояния между проводами должно быть: при пролете до 6 м — не менее 0,1 м, при пролете более 6 м — не менее 0,15 м. Расстояния от проводов до стен и опорных конструкций должны быть не менее 50 мм.

2.1.78. Прокладка проводов и кабелей наружной электропроводки в трубах, коробах и гибких металлических рукавах должна выполняться в соответствии с требованиями, приведенными в 2.1.63–2.1.65, причем во всех случаях с уплотнением. Прокладка проводов в стальных трубах и коробах в земле вне зданий не допускается.

2.1.79. Вводы в здания рекомендуется выполнять через стены в изоляционных трубах таким образом, чтобы вода не могла скапливаться в проходе и проникать внутрь здания.

Расстояние от проводов перед вводом и проводов ввода до поверхности земли должно быть не менее 2,75 м (см. также 2.4.37 и 2.4.56).

Расстояние между проводами у изоляторов ввода, а также от проводов до выступающих частей здания (свесы крыши и т.п.) должно быть не менее 0,2 м.

Вводы допускается выполнять через крыши в стальных трубах. При этом расстояние по вертикали от проводов ответвления к вводу и от проводов ввода до крыши должно быть не менее 2,5 м.

Для зданий небольшой высоты (торговые павильоны, киоски, здания контейнерного типа, передвижные будки, фургоны и т.п.), на крышах которых исключено пребывание людей, расстояние в свету от проводов ответвлений к вводу и проводов ввода до крыши допускается принимать не менее 0,5 м. При этом расстояние от проводов до поверхности земли должно быть не менее 2,75 м.

Что означает маркировка наконечника: полная расшифровка

У каждого типа и вида изделия своя буквенно-цифровая маркировка, не зная которую домашнему мастеру невозможно объяснить в магазине, что ему нужно. Разберем популярные маркировки:

• ТМЛ – луженый наконечник, для работы с которым нужен специальный инструмент – опрессовыватель. Выглядит как НШП. Разница лишь в том, что НШП – медный;
• ТА – тот же наконечник, но из алюминия;
• СИП – самонесущий наконечник, имеющий собственную изоляцию по трубке и кольцевую установочную пластину;
• НШВИ – распространен в бытовом использовании, втулочный штыревой;
• НКБ – используется в промышленности в качестве геофизического кабельного;
• РФИ-М – это уже флажковый наконечник;
• IEK – медный вилочный;
• ТМД – двойные глухие соединители;
• НКИ – изолированный кольцевой.

Алюминиевые изделия регламентируются ГОСТ-9581-80, медные – ГОСТ-7368-80.

Изделия для опрессовки делаются из меди, алюминия или биметалла

Соединение проводов самозажимными клеммниками

В последнее время очень популярным приспособлением для соединения проводов и жил кабелей стали самозажимные клеммники типа WAGO. Они предназначены для соединения проводов сечением до 2,5 мм2 и рассчитаны на рабочий ток до 24 А, что позволяет подключать к соединенным ими проводам нагрузку до 5 кВт. В таких клеммниках можно соединить до восьми проводов, что значительно ускоряет монтаж проводки в целом. Правда, по сравнению со скруткой, они занимают в распаянных коробках больше места, что не всегда удобно.

Безвинтовой клеммник принципиально отличается тем, что его монтаж не требует никаких инструментов и навыков. Зачищенный на определенную длину провод с небольшим усилием вставляется на свое место и надежно поджимается пружиной. Конструкция безвинтового клеммного соединения была разработана в немецкой фирме WAGO еще в 1951 г. Существуют и другие фирмы-производители такого типа электротехнических изделий.

В подпружиненных самозажимных клеммниках, как правило, слишком мала площадь эффективно контактирующей поверхности. При больших токах это приводит к нагреву и отпуску пружин, в результате чего происходит потеря их упругости. Поэтому такие устройства следует использовать лишь на подводках, не подвергающихся большим нагрузкам.

Фирма WAGO выпускает клеммники и для установки на DIN-рейку, и для крепления винтами к плоской поверхности, но при монтаже в составе домашней электропроводки применяются строительные клеммники. Эти клеммники выпускаются трех видов: для распределительных коробок, для арматуры светильников и универсальные.

Клеммники WAGO для распределительных коробок позволяют соединять от одного до восьми проводников сечением 1,0—2,5 мм2 или три проводника сечением 2,5—4,0 мм2. А клеммники для светильников соединяют 2—3 проводника сечением 0,5—2,5 мм2.

Технология соединения проводов при помощи самозажимных клеммников очень проста и не требует специальных инструментов и особых навыков.

Существуют также клеммники, в которых фиксация проводника осуществляется при помощи рычажка. Такие устройства позволяют добиться хорошего прижима, надежного контакта и при этом легко разбираются.

Кабельные наконечники. Виды и типы. Работа и применение

Кабельные наконечники, или оконцеватели, применяются для оконцовки зачищенных жил токопроводящего электрокабеля. Они используются для эффективного и безопасного подключения провода к оборудованию. Наконечник представляет собой металлическую пустотелую гильзу, в которую с одной стороны вставляется электропровод. Ее свободный конец выполнен в виде лопатки, предназначенной для прижима к запитываемому оборудованию или электрощиту. Лопатка может быть выполнена в форме шайбы, пластинки и штекера различных размеров. Производятся также оконцеватели цилиндрической формы для сращивания проводов.

Классификация по материалу изготовления

Одним из основных параметров, в зависимости от которого гильзы для проводов разделяются на различные типы, является материал их изготовления. Необходимость применения разнородных гильз определяется различиями электрохимических свойств соединяемых проводов, изготовленных из разных металлов. Так, если для соединения проводов, изготовленных из определенного металла, будет выбрана несоответствующая гильза, то место сформированного контакта окислится, что со временем приведет к снижению его надежности в плане электропроводности.

Основными типами гильз для обжима электрических проводов в зависимости от материала, из которого такие трубки изготовлены, являются:

• медные гильзы;
• гильзы соединительные луженые;
• комбинированные;
• изолированные.

Медные

Медная гильза, которая обозначается маркировкой ГМ, нужна для обжима проводов, также изготовленных из меди. С учетом того, что медная гильза не имеет защитного покрытия, применять ее можно только для соединения проводов, эксплуатируемых в неагрессивной среде. Если пренебречь этим требованием, медная гильза достаточно быстро окислится и перестанет выполнять свои функции.

Медные кабельные гильзы должны изготавливаться из медных трубок марок М1 или М2

Луженые

Для соединения электрических проводов, эксплуатируемых в агрессивной среде, применяются гильзы медные луженые под опрессовку, которые обозначаются маркировкой ГМЛ. Гильзы ГМЛ, чтобы защитить основной материал их изготовления – медь – от электрохимической коррозии, покрываются специальным составом.

Это объясняется тем, что часть защитного покрытия такой трубки при ее обжатии разрушается, что приведет к контакту алюминия и меди и, соответственно, к развитию электрохимической коррозии.

Соединительные гильзы типа ГМЛ, изготовленные из электротехнической меди с олово-висмутовым защитным покрытием

Комбинированные

Достаточно часто при монтаже электрических сетей возникает необходимость выполнить соединение проводов, жилы которых изготовлены из разных металлов. Для решения подобных задач специально разработаны и успешно используются гильзы комбинированного типа. Конструктивная особенность таких обжимных трубок, которые обозначаются маркировкой ГАМ, заключается в том, что одна их половина – это гильза алюминиевая соединительная, а вторая изготовлена из меди. В месте стыка двух таких трубок, которые соединяются между собой при помощи сварки, имеется специальный ограничитель. Он необходим для того, чтобы не допустить контакта двух разнородных проводов внутри самой гильзы.

Переходная кабельная гильза алюмо-медная 16/10 кв. мм

Еще одна особенность конструкции комбинированных обжимных трубок заключается в том, что та их часть, которая является гильзой соединительной алюминиевой, имеет больший диаметр, чем трубка, предназначенная для кабеля из меди. Объясняется такая конструктивная особенность тем, что алюминий, если сравнивать его с медью, имеет большее электрическое сопротивление, поэтому провод из него, который будет соединяться в одну электрическую сеть с медным проводником, должен иметь больший диаметр.

Сама опрессовка с помощью комбинированных гильзовых зажимов выполняется по тому же алгоритму, что и процедура с гильзами любого другого типа. Однако при этом необходимо внимательно следить за тем, чтобы разнородные провода вставлялись в трубку из соответствующего металла.

Изолированные

Среди обжимных трубок, используемых для опрессовки электропроводов, выделяют категорию гильз соединительных изолированных. Применение последних избавляет от необходимости выполнять дополнительную изоляцию места сформированного с их помощью контакта. По своему конструктивному исполнению изолированные гильзы представляют собой те же луженые медные трубки, наружная поверхность которых покрыта изоляционным слоем из достаточно прочного и в то же время пластичного ПВХ. За счет механических свойств такого защитного слоя гильзы данного типа могут быть успешно обжаты без нарушения своих изначальных характеристик.

Полностью изолированные соединительные гильзы

Изолированные гильзы для герметичного соединения жил проводов СИП

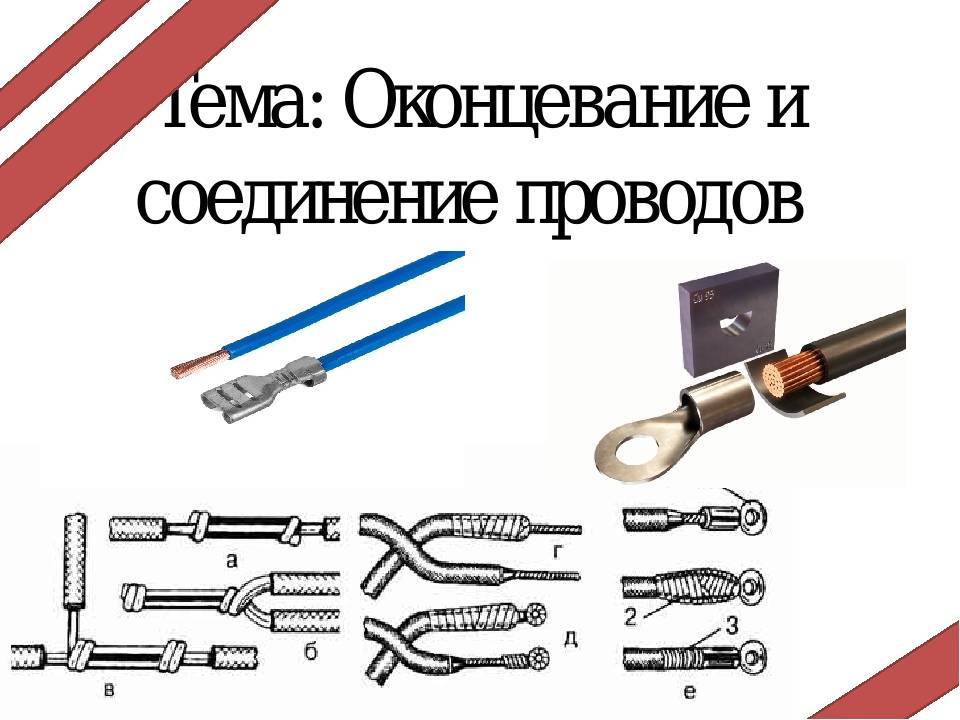

Оконцевание проводов — как самостоятельно соединить и оконцевать провода, кабеля

Как оконцевать провод?

При самостоятельной работе с электрикой очень важно проводить соединение и оконцевание проводов для того, чтобы избежать:

• Оплавленных корпусов
• Обугленных проводов
• Торчащих жил

Данные действия не только обеспечивают хороший контакт, но и усиливают безопасность и снижают риск воспламенения.

Оконцовка снижает переходное сопротивление, которое выделяет тепло и действует подобно резистору. Повышенное выделение тепла и является причиной негативных последствий.

Для оконцевания проводов используется специальный инструмент, который называется пресс-клещами. После подбора подходящего наконечника можно совершить опрессовку не только одножильного провода, но и произвести соединение множества жил многопроволочного кабеля, независимо от материала и сечения.

Алгоритм оконцевания электрических проводов

Данный процесс не является слишком сложным, поэтому любой желающий может выполнить работу своими руками в домашних условиях. Перечень действий:

• Выбор инструмента (пресс-клещи или стриппер с функцией клещей)
• Подбор требуемых наконечников
• Надевание на жилы с усилием
• Обжатие прессом

Согласно государственным стандартам оконцевание проводится в нескольких местах, так как это позволяет обеспечить лучший контакт и меньшую резистенцию.

Ручная опрессовка с помощью молотка или пассатижей нежелательна, так как этот процесс не позволяет обеспечить надежный контакт. Пресс-клещи могут иметь как гидравлический, так и ручной привод.

Если электропровод является одножильным, следует осуществить правильный подбор обжимной матрицы, так как можно случайно перекусить проводник.

Оконцевание проводов следует проводить в несколько этапов:

• Жилы, прошедшие очистку и обработку припоем, до упора вставляются в наконечники
• Конструкция через специальное отверстие заливается припоем
• Выбор наконечника

Сейчас производится множество видов наконечников для соединения проводов и их опрессовки. В таблице представлены наиболее распространенные наконечники для работы в домашних условиях.

Тип	Характеристика
ТМ	Изготовлен из меди и не имеет покрытия
ТМЛ	Произведен из меди, проходит электролитическое лужение
ТМЛ (о)	Аналогичен вышеперечисленному варианту, но дополнительно имеет отверстие для визуального определения положения жил
ТАМ	Изготовлен из меди и алюминия
ТА	Изготовлен из алюминия
ПМ	Произведен из меди, предназначен для пайки
НШП	Предназначается для подключения выключателей-автоматов с помощью обжатого штыря
НБ	Процесс опрессовки производится благодаря затягиванию болта

Маркировка наконечников позволяет определить диаметр отверстия и сечение проводника.

Медные наконечники, помимо обширного промышленного применения, используются в быту для:

• Подключения кабельных стояков в подъездах
• Заземления щитов
• Подключения электроплит

ТМЛ отличаются особой антикоррозийной стойкостью и позволяют монтировать их с помощью пайки.

Алюмомедные наконечники (ТАМ) нашли свое применение при подключении алюминиевых жил к медным шинам различных устройств.

Алюминиевые наконечники похожи на ТМ, но отличаются материалом.

Стоит отметить, что оконцевание алюминиевых проводов и кабелей производится только с использованием особой вазелино-кварцевой смазки, которая обезвреживает вредную пленку, получающуюся в результате окисления проводника.

Медные наконечники (ПМ), как правило, применяются для бытовых электроприборов. Они могут иметь специальные “уши”, поэтому не всегда требуют наличия паяльника.

Штифтовые кабельные наконечники (НШП) применяют там, где присутствуют небольшие габариты устройств, например, в случае работы с распределительными щитами, коммутаторами или выключателями.

Болтовые или механические наконечники (НБ) применяются для подключения силового кабеля. Жилы следует предварительно удалить паяльником, а по завершении работы использовать термоусадочную трубку.

Помните, что самодельные наконечники, которые зачастую применяются недобросовестными электриками, могут привести к нарушению безопасности и возгоранию.

Оставьте заявку сейчас!

И получите лучшие предложения от проверенных мастеров и бригад.

1. Сравните цены и выберите лучшие условия
2. Отклики только от заинтересованных специалистов
3. Не теряете время на общение с посредниками

Оставить заявку Более 10 000 исполнителей ждут ваших заказов!

Что такое оконцевание

Оконцевание проводов — это один из максимально простых и надежных способов подключения проводов к клеммным колодкам, автоматическим выключателям и прочему электротехническому оборудованию. Данный тип соединения распространен в бытовых и промышленных сетях. Это обусловлено преимуществами, которых позволяет добиться оконцевание:

• надежное контактное пятно;
• удобство монтажа;
• низкое переходное сопротивление соединения;
• общая эстетичность проводки.

Главное преимущество оконцевания жил кабелей — это низкое переходное сопротивление полученного контакта. Если его не использовать, то провод не сможет должным образом прижаться винтом к шине клеммника. Это приведет к слишком высокому сопротивлению контакта. Плохое соединение начнет греться или вовсе отгорит.

Как правильно подобрать наконечник для опрессовки

Правильный выбор этого электромонтажного элемента зависит от материала изготовления, гибкости, сечения кабеля, а также способа подключения к устройству или оборудованию:

1. Сечение кабеля – важный аспект. Будет оно больше, кабель просто не войдет в гильзу, а если меньше – обжим будет неплотным, и смысла от такого наконечника нет. НШВИ обычно продаются в таких наборах, но можно приобрести и по отдельности
2. Гибкость провода – тут тоже может получиться неплотное соединение. К примеру, применяем изделие с болтовым соединением и гибкий электропровод. Болты при вкручивании раздвигают жилы, прижимая только несколько «волосков» в середине. Ни о каком контакте речи уже не идет.
3. Способ подключения к оборудованию тоже может отличаться. В случае, если прямым соединением коммутация невозможна, необходимо использовать.

Зависимость оконцевания от материала жилы

Токоведущие жилы проводов производятся из алюминия и меди. Для алюминия характерны такие недостатки:

• мгновенно окисляется, контактируя с воздухом, что приводит к ухудшению контакта в месте подсоединения провода к устройству;
• при прохождении тока проводник уменьшается в сечении, это ведет к ослаблению подсоединения;
• плохой контакт приводит к повышению температуры токопроводящей жилы, металл разрушается.

Медные проводники не имеют таких недостатков. Надежность соединения в данном случае зависит от качества оконцевания.

Способы оконцевания проводников

Оконцевание жил проводов и кабелей можно проводить несколькими способами, которые выбираются в зависимости от требуемой надежности соединения, простоты технологии, понятий экономичности. Это может быть опрессовка, пайка, сварка, механические зажимы.

Опрессовка

Применяется как для медных, так и для алюминиевых проводов. Однако опрессовка алюминиевой жилы имеет свои особенности: для избежания окисления области контакта покрывают специальной кварцево-вазелиновой пастой. При чем это необходимо делать не только во время формирования контакта, но и в процессе эксплуатации. Кварцем разрушается окисление при опрессовке, а вазелин предохраняет проводник в период работы.

Сам процесс опрессовки достаточно прост: берется наконечник, надевается на жилу и обжимается. Число прижимов варьируется. Выполняют несколько опрессовок, это способствует большей надежности контакта, снижению переходного сопротивления и повышению механической прочности. Нужно учесть, что перед началом процесса контактная поверхность должна быть чистой. Необходимо удалить всю изоляцию, грязь с наконечников и зачистить внутреннюю область до появления металлического блеска.

Ассортимент наконечников широк. Они различны для алюминиевых и медных жил, для одножильных и многожильных кабелей. Маркируются по ГОСТ и имеют свое назначение, условия эксплуатации. Выбирая наконечник, необходимо знать сечение токоведущей жилы.

Инструменты для опрессовки отличаются по размеру сечения провода. Они бывают двух типов: пресс-клещи (кримперы) (для сечения до 10 квадратных мм) и матричные прессы гидравлические (до 1000 квадратных мм).

Пайка

Способ применяется в основном для медных токоведущих жил с использованием специальных наконечников для пайки. Для провода сечением до 10 квадратных мм можно применить обычный паяльник, в случаях с большей толщиной используется газовая или бензиновая горелка.

Процесс оконцевания пайкой осуществляется в два этапа: жила зачищается до металлического блеска и обрабатывается нейтральным припоем, затем вставляется до упора в наконечник, после чего через особое отверстие заливают припой.

Сварка

Для оконцевания алюминиевых проводников с сечением от 240 квадратных мм применяют газовую, электрическую или термитную сварку. Сварочные работы проводят только с торцов жил в немного наклонном или вертикальном положении. Сам процесс выполняется в специальных формах. Чтобы предотвратить вытекание алюминия, места, где выходит провод, уплотняются асбестом.

Защита алюминия от окисления в процессе сварки и очистка свариваемых жил от оксидной пленки происходит с применением особых флюсов. По окончанию области оконцевания и подсоединения очищают, моют бензином, накладывают влагостойкий лак и применяют изоляционную ленту или пластмассовые колпачки.

Механические зажимы

При подсоединении однопроволочных алюминиевых жил, имеющих сечение 2,5-10 квадратных мм, и медных (с сечением 0,75–10 кв. мм) применяют такой способ оконцевания, как изгиб в кольцо. При этом внутренний диаметр такого кольца должен быть немного больше диаметра зажимного винта. Процесс выполняется круглогубцами. Для многопроволочных проводников осуществляется их предварительное обжатие, затем скручивание в кольцо, при этом должен быть заход на прямой участок жилы, которая зачищена от изоляции. После этого происходит облуживание припоем. Чтобы жила не выдавливалась из-под винта, пользуются фасонными шайбами или применяют опрессовку с помощью кольцевого наконечника.

Также одножильные и многожильные провода, сечение которых до 6 мм кв., можно подсоединять без скрутки в кольцо. Для этого используют специально предназначенные для такого соединения выводы, исключающие выдавливание жил.

На выбор метода оконцевания проводников влияют различные факторы. Основными из них являются типы выводов устройств и приборов, зажимов и других контактов, к которым будет подсоединяться провод. Также способ зависит от материала и размера сечения токопроводящей жилы.

Чем опасно отсутствие оконцевания

Оконцевание проводов создает надежный контакт проводника с устройством

Под оконцеванием понимают процесс обработки и формирования жилы для создания прочного соединения с прибором

При выборе способов оконцевания проводов и кабелей важно понимать, как поведет себя тот или иной материал и что нужно сделать, чтобы контакт был прочным. Важнейшее условие безопасности электросети – это создание надежного и качественного контакта проводника с устройством, к которому он присоединяется

Если соединение плохое, может произойти короткое замыкание или возгорание. Ненадежный контакт приводит к высокому переходному сопротивлению. Оно по своей сути является резистором, на котором образуется тепло. Повышенное тепло приводит к горению и плавлению провода.

От переходного сопротивления нужно избавляться. Но это довольно сложная задача, которой мешают оксидная пленка, небольшая площадь контакта, слабое сжатие на зажимах коммутационного устройства. Можно лишь уменьшить ПС – в этом случае помогает оконцевание жил проводов.

Виды наконечников

Сделать оконцевание кабеля или провода можно быстро с помощью специальных наконечников. Их ассортимент разнообразен – бывают наконечники для алюминиевой и медной проводки, для однопроволочных и многопроволочных проводников. Каждое изделие имеет свою маркировку по ГОСТ, по которой можно понять предназначение и характеристики электротехнического устройства, а также климатические условия эксплуатации.

Наконечники для медных проводов ТТМ и ТМЛ

Кабельный наконечник ТМЛ

Многопроволочные жилы из меди можно оконцовывать специальными наконечниками из медной трубы, просверленной под болт. Есть две модификации таких устройств — без покрытия и луженые. Они также маркируются как ТМ (ТМЛ), после чего ставится сечение провода под зажим в миллиметрах и диаметр отверстия наконечника в мм. Крепление таких фиксаторов осуществляется опрессовкой с использованием специальных клещей. Использовать обычные пассатижи или молоток не рекомендуется, иначе можно повредить механизм. Количество обжимов должно быть два и более для надежной установки.

Использовать такие наконечники можно и для однопроволочных проводников

Важно лишь правильно подобрать размер, так как в ином случае жила может обломиться. Перед монтажом концы зачищаются от изоляционного слоя и окисла до характерного металлического блеска

Область применения таких изделий достаточно широка. Их можно встретить в подключении кабельных стояков на распределительном вводном приборе в подъезде, в заземлении металлических распределительных коробок, подсоединении электроплит, ответвлении. Также активно применяются в промышленности.

Для оконцовывания подходят провода и шнуры с сечением от 2,5 кв.мм до 240 кв.мм.

ТМЛ (о)

ТМЛ (о)

Менее используемая модификация наконечников ТМЛ – это устройства под опрессовку с контрольным окном, которое позволяет мастеру увидеть процесс установки проводника на место.

Монтируются такие изделия также пайкой. Область применения – промышленность. В быту практически не используются, поэтому многие домашние электрики и специалисты в сфере ЖКХ даже не имеют представления о существовании таких устройств.

ТАМ

Наконечник ТА

Алюминиевые и медные наконечники ТАМ для кабелей используются в подключении алюминиевой проводки к медным шинам на вводных и распределительных устройствах. Изделие представляет собой наконечник из двух металлов, в котором хвостовик выполнен из алюминия, а сам корпус из меди. Переходное сопротивление отсутствует благодаря фрикционной диффузии. Способ монтажа – опрессовка.

ТА

Используются для алюминиевых проводов. Внешне похожи на изделия марки ТМ, но выполнены из другого материала. Имеют минимальный размер 16 кв.мм.

Соединение и оконцевание жил проводов и кабелей из алюминия можно производить только с использованием кварце-вазелиновой смазки, которая препятствует образованию окисла на поверхности. Благодаря ей уменьшается контакт с воздухом.

Другие виды наконечников

Наконечник ПМ

Медные провода в бытовой технике нередко оконцовываются наконечниками из меди под пайку. Приборы имеют специальные «уши», которые позволяют надежно зафиксировать проводник. К таким изделиям можно отнести марку ПМ, в которой «уши» сведены в производственном исполнении. Применяются для проводов с сечением от 2,5 кв.мм.

Уменьшение габаритов коммутационных аппаратов, средств защиты привело к изменению размеров зажимов. По этой причине все чаще применяется оконцеватель проводов НШП штифтовой.

В промышленности активно используются кабельные болтовые и механические наконечники НБ. С их помощью оконцовываются силовые кабели с сечением от 25 кв.мм до 240 кв.мм. Они делаются из алюминиевого сплава и имеют хорошую стойкость к образованию коррозии. Для создания герметичности в комплекте идет термоусадочная трубка.

Ассортимент наконечников весьма разнообразен, всегда можно найти устройство для данного вида проводника, однако многие пользуются самодельными

Такие изделия имеют важное преимущество – возможность создания наконечника под любой размер. Они могут производиться достаточно просто – требуется трубка из нужного материала, расплющивается с одного конца, а затем в ней просверливается отверстие

Применяются самодельные приборы в устройствах заземления.

https://youtube.com/watch?v=geLA-dSlunM

Где применяют наконечники для проводов под опрессовку

Говорить о сферах применения наконечников для проводов под обжим можно бесконечно. Чтобы не загружать читателя лишней информацией, рассмотрим только основные:

на производстве. Ни одно соединение силовых линий между собой или с электрооборудованием не обходится без опрессовки наконечников кабеля. Этим обеспечивается плотный контакт и, как следствие, надежная работа электроприборов и оборудования. Форма и размер таких элементов подбираются по сечению жил и материалу изготовления; Главное достоинство таких соединений – надежность

бытовая сфера. Домашний мастер редко задумывается о пользе наконечников, а зря. Если разобрать любой бытовой прибор увидим, что ни одно соединение без них не обходится. В быту применяются отличающиеся от промышленных элементы. Но выполняют они ту же функцию: плотный контакт, нет нагрева и необходимости периодической подтяжки клемм.

Требования к разъемам волоконно-оптической сети доступа и пути их выполнения

Рис. 2. Основные технологии оконцевания оптического кабеля и их главные разновидности

К разъемному соединителю, который эксплуатируется в составе волоконно-оптической части сети доступа, предъявляется следующий комплекс основных требований:

• разъем должен давать минимальные потери и обратные отражения;
• сам соединитель должен быть недорогим и удобным в работе;
• монтаж элементов разъема на волокно должен занимать минимальное время;
• процесс установки соединителя не должен требовать применения уникального технологического оборудования;
• технология оконцовки оптического кабеля должна быть адаптирована к типовым условиям монтажа непосредственно на объекте фокусной области применения.

Основное направление достижения малых потерь и обратных отражений – обеспечение требуемых характеристик качества обработки торца волокна и угла наклона его плоскости. Гарантировано, такой уровень качества достигается исключительно в заводских условиях без применения доводки на месте монтажа.

Стоимостные характеристики улучшаются типовыми для этой области техники приемами. Таковыми являются наращивание объема изготавливаемой партии, минимизация ручного труда, широкое использование пластика, применение соответствующих технологических приспособлений для снижения брака при установке и т.д. Некоторые разновидности техники допускают многократную (до пяти – десяти раз) переустановку вилок, что также способствует снижению затрат.

Минимизация времени установки обеспечивается поставкой полностью готовых для монтажа изделий и применением средств визуального контроля правильности выполнения технологических процессов оконцовки.

Маркировка

Промышленность выпускает большое количество всевозможных наконечников, которые различаются по конструкции и материалам.

Вариант цветной маркировки

Существует специальная маркировочная система, позволяющая различать материал и использовать его по назначению. Вот некоторые обозначения в данной системе:

• А – гильза выполнена из алюминия;
• Л – применяется латунь;
• М – в основе изделия медь;
• Т – элемент сделан из металла трубчатого сечения;
• У – соединитель выполнен в форме угла.

Встречается и обозначение в виде буквы О, которое указывает на наличие смотрового окошка, через которое можно убедиться, что кабели правильно располагаются во втулке внутри.

Маркировки втулочных наконечников

Если маркировка ТМЛ (О), то она обозначает луженую трубчатую медь с окошком для проверки. НШВИ – обозначает штыревой втулочный наконечник, а НКИ – кольцевой. При этом цифры обозначают площадь сечения или диаметры стержня. Чтобы облегчить поиск подходящих соединителей, например, НШВИ или КВТ можно воспользоваться специальным каталогом или таблицами.
