Как соединить провода с помощью зажимов — винтовые и прокалывающие

Способы оконцевания

Руководствуясь ПУЭ (правилами устройства электроустановок) необходимо знать:

Лучшим способом оконцевания алюминиевых жил сечением от 2,5 до 10 мм2 включительно является изгибание конца однопроволочной жилы в кольцо.

Для жил алюминиевого кабеля или же провода сечением от 16 до 240мм2 следует применять оконцевание опресовкой с применением наконечников, либо делать пайку жил с применением наконечников.

А вот для жил сечением свыше 240 мм2 необходимо оконцевание с применением сварки.

В любом случае оконцевания алюминиевых жил наконечниками необходимо заполнять пространство наконечника, куда вставляется жила, смазкой из вазелина смешанного с кварцем. Данную процедуру проводят, чтобы избежать окисления алюминиевой жилы при контакте с воздухом.

В случаях же с жилами медного кабеля ситуация обстоит иначе.

Многопроволочные жилы до 10 мм2 помимо возможности изгибания конца в кольцо необходимо производить пропайку иначе вы получите плохой контакт, который может привести к пожару. В наше время рекомендуется применять зачистку жил от изоляции и прессовку наконечником. Этот способ оконцевания самый мало затратный, да и цены на продукцию данного вида не заставят вас долго думать.

Ошибка №1 – Сторона магистрали и ответвления

Каждый прокол имеет две стороны плашки. Причем одна из них рассчитана на подключение к основной магистрали СИП, а другая – для ответвительного ввода.

При монтаже следует строго соблюдать стороны магистрали и ответвления.

Места установки на каждом зажиме имеют соответствующую маркировку. Одна сторона под большее сечение (магистраль), другая под меньшее (отвод).

Там, где вставляется кабель или отвод, обычно стоит изолирующий колпачок.

Легче всего ориентировать именно по нему. Если электрик перепутает стороны, то это приведет к ухудшению контакта.

Магистраль будет передавлена с чрезмерным усилием, а изоляция жилы кабеля даже не прокушена до конца.

Возможно также разрушение самого зажима в процессе затяжки.

У отдельных производителей есть специальные ответвительные зажимы для абонентских линий, с которыми точно ничего не перепутаешь.

Они очень удобны именно для многоразовых подключений ответвления к СИП.

Провод можно будет менять и переподключать на нижних болтовых контактах сколько угодно раз, не нарушая основной прокол.

Подключение розеток

Обычно на розетки отводится отдельная линия. В коробке имеется три кабеля по два или три проводника. Каждый провод окрашивается в свой цвет. Как правило, коричневый – это фаза, голубой – нулевой проводник, а желто-зеленый провод – заземление. Так или иначе – в коробке все провода соединяются по цветам, формируя группы.

Как только проводники отделены по цветам, их складывают, вытягивают, подгоняя под одинаковую длину. Не стоит отрезать слишком коротко – оставляйте 100-миллиметровый запас, чтобы при необходимости была возможность повторно провести соединение. Выбрав подходящий метод соединения, нужно состыковать провода.

В старых домах заземления нет, а значит – проводов будет только два. Иногда в кабеле провода – одного цвета. Чтобы определить, где фаза, а где – ноль, нужно использовать индикаторную отвертку, чтобы определить фазу.

Как сделать скрутку с пайкой для создания надежного электрического контакта: 3 способа

При пайке создается надежный электрический контакт за счет проникновения расплавленного припоя во все пустоты. Между витками скрутки и припоем создается прочное сцепление взаимной диффузии обоих металлов.

Пайка обеспечивает гарантированно долговечный электрический контакт, обладающий хорошей проводимостью. Она требует соблюдения определенной технологии и качественной подготовки.

С проводов надо снять изоляцию, зачистить металл жил от окислов, пропитать его флюсом. Он уберет с подготавливаемой поверхности все органические загрязнения.

Кислотные флюсы, например, раствор цинка в серной кислоте или аспирин сложно удалить с поверхности спаянных деталей. Оставшиеся капельки со временем вступают химическую реакцию с металлом жил, нарушают их проводимость.

Для пайки электрических схем используют канифоль. Ее можно растворить в этиловом спирте и наносить кисточкой на соединяемые провода.

При пайке скруток подготовленный раствор флюса удобно держать в небольшом флаконе и просто окунать в него зачищенные и скрученные провода поочередно. Так работать можно на высоте.

Обычные электрические паяльники с резистивным нагревом затрудняют такую работу: требуется выполнять много действий по распределению припоя по поверхности скрутки и хорошо прогревать ее.

Для электрических проводов бытовой сети удобно пользоваться газовыми паяльниками, пламя которых направляют на специальный тигель с припоем, закрепленный на удалении от горелки.

Обработанную раствором канифоли скрутку, даже расположенную высоко над потолком в распределительной коробке, помещают на короткое время в тигель с расплавленным припоем и извлекают.

Аналогичную работу можно выполнять электрическим паяльником для полипропиленовых труб. Определенная часть электриков приспособилась хорошо и быстро пропаивать им скрутки.

Еще один современный способ получения качественной пайки практически любых металлов заключается в использовании паяльной пасты, которая специально создана для применения в электромонтажных работах.

Ее просто наносят палочкой на скрутку, как показано ниже для алюминиевой проволоки, и затем прогревают в пламени горелки.

Сцепление металлов отличается хорошей проводимостью тока. При небольших объёмах электромонтажных работ в квартире можно вполне обойтись пламенем обычной зажигалки.

Паста обладает нейтральной кислотностью с pH порядка 7,5. Она экономно расходуется. Если на месте спайки осталось много флюса, то его легко смыть водой и протереть бумажной салфеткой.

Паяльную пасту ELP рекомендуют для соединения проводов из разных металлов, включая и медь с алюминием. Она исключает эффект создания гальванопары за счет явления диффузии, создаваемой при частичном проникновении припоя в поверхностный слой спаиваемых проводов.

Основные производители устройств

Чаще всего используются прокалывающие зажимы, произведенные компаниями Ensto и Niled. Первый производитель известен тем, что изготавливает арматуру для любых видов кабелей СИП. В ассортименте компании имеются, как облегченные модели, которые изготовлены из пластика, так и максимально прочные устройства, материалом для производства которых являются различные сплавы. Особенностью зажимов от Ensto является пирамидальный вид прокалывающих зубьев, который позволяет увеличить площадь контакта и снижает воздействие на провод, не допуская его повреждений.

Niled отличается тем, что адаптирует свои изделия под особенности местного рынка. Например, для России разработаны специальные устройства для кабелей с малыми сечениями.

Итак, прокалывающие зажимы используются для обеспечения устойчивого соединения между магистральными линиями электропередач и их ответвлений. Благодаря особенностям конструкции, они практически не повреждают провод и соответствуют всем требованиям безопасности, необходимо только соблюдать технологию монтажа соединительных устройств.

По какой цене можно купить клеммники для проводов

В таблице ниже вы можете ознакомиться с ценами на продукцию отдельных производителей:

ФотоПродукцияХарактеристикиСредняя цена, руб.
Клеммы универсальные Wago рычажковые 222×412
  • Ток 32 А;
  • 2 подключения;
  • Напряжение до 450 В.
800
Клемма универсальная Blox 5×2.5350
Клемма Wago 2- х проводная.
  • Номинальный ток 24 А;
  • Позволяет соединить 2 провода.
260
Клемма  «Легранд» 37261
  • Номинальное сечение 4 мм;
  • Способ присоединения винтовой.
65
Винтовой зажим TDM ЭВИ-10
  • Номинальный ток 10 А;
  • Количество подключенных проводников 12.
55

Используя наши рекомендации и изучив характеристики электрического оборудования, вы сможете выбрать качественные клеммы. А знание этапов монтажных работ помогут вам выполнить правильное соединение любой электропроводки.

Watch this video on YouTube

Watch this video on YouTube

Предыдущая ИнженерияКак не прогадать с выбором: трубы для теплого водяного пола
Следующая ИнженерияПособие тем, у кого плохая память: как открыть домофон без ключа

Клеммники – самые эргономичные электроустановочные изделия

Правилами ПУЭ, п.2.1.21 предусмотрен вид соединений с помощью сжимов (винтов, болтов). Существует соединение непосредственно с помощью элементов крепежа «на весу», когда сквозь петельки каждого из проводов продевается винт, шайба и фиксируется гайкой с обратной стороны.

Такая инсталляция оборачивается несколькими витками изоленты и считается достаточно практичной и надежной.
Более эргономичны электроустановочные изделия, называемые винтовыми клеммниками. Они представляют контактную группу, размещенную в корпусе из изолирующего материала (пластика, фарфора). Наиболее часто соединение проводов методом с помощью клеммников   встречается в распределительных коробках и электрощитках. Чтобы подсоединить провод, надо его просунуть в гнездо и закрутить винт, прижимная планка надежно закрепит жилу на посадочном месте. К ответному гнезду, закороченному с первым, подключается другой соединяемый провод.

В самозажимных клеммниках типа WAGO провод защелкивается в гнезде, для лучшего контакта применяется специальная паста или гель.


Ответвительные зажимы представляют капитальный вариант винтового клемммника с несколькими закороченными отводами, используются преимущественно на улице и местах с неблагоприятными условиями окружающей среды.


Соединительные зажимы представляют изолирующий колпачок с резьбой внутри, он наворачиваются на скрутку, одновременно сжимая и защищая от механических воздействий.

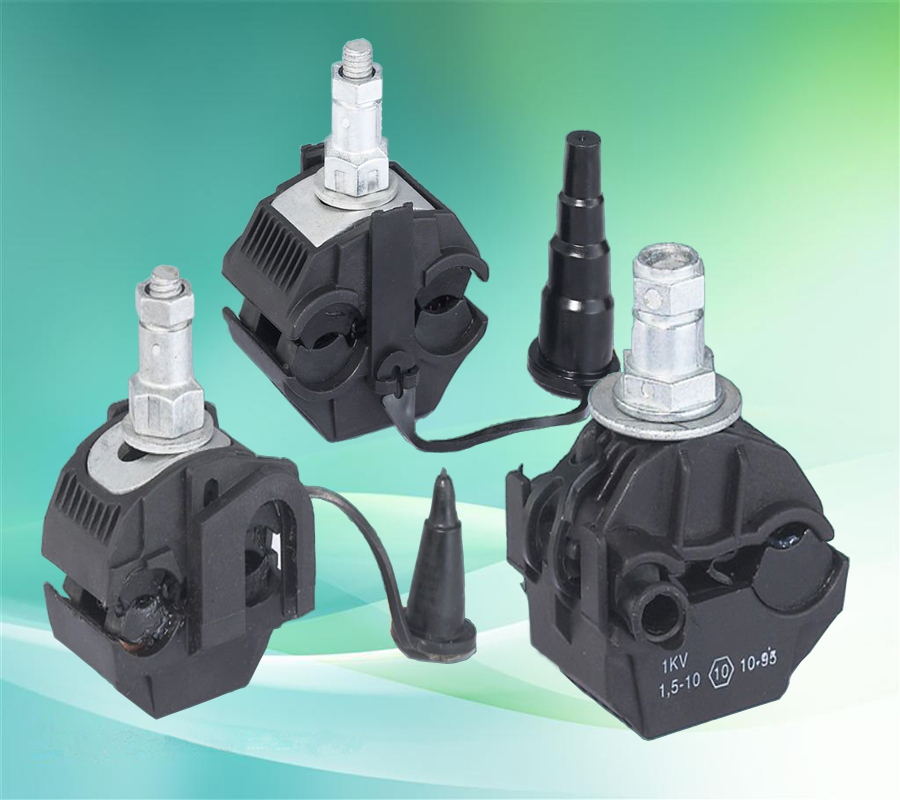

Прокалывающие детали СИП — использование и состав

Прокалывающие зажимы для присоединения СИП к голым проводам позволяют не тратить время на работы по удалению изоляции. Процесс монтажа достаточно простой и безопасный. Изделия изготовлены из армированного стекловолокна и прочного полимера. Такой вариант выбора материалов позволяет повысить их устойчивость к УФ-лучам, повышает герметичные свойства корпуса. Влага не повредит устройство, даже если контакт будет неизбежен, и это огромное преимущество.

Выделяют несколько вариантов зажима, выполняющего прокол для провода СИП:

  • с одним болтом;
  • с двумя болтами.

Первый вариант также принято называть голый СИП. Он необходим для выведения неизолированного провода на СИП. К отличительным особенностям его можно отнести:

  • показатели сечения (от 16 до 95 мм2);
  • качество полимера корпуса, способного справиться с воздействием атмосферных явлений;
  • наличие стабильной планки.

Особенно востребованы зажимы алюминиевые, позволяющие предотвратить появление коррозии в процессе эксплуатации.

Прокалывающие зажимы с двумя болтами нужны для отвода неизолированных проводов к главной магистрали на СИП. Показатели сечения также могут достигать 95 мм2. Корпус изделий изготовлен из стойкого стеклоармированного полимера. Особенность конструкции — нижняя планка для крепления ключа в нужном положении. Изделие устойчиво к проявлениям погоды, поэтому не подведет в процессе эксплуатации.

Подключить самонесущий изолированный провод к голой магистрали можно, используя:

  • ответвительные зажимы;
  • поддерживающие;
  • соединительные;
  • натяжные (они же анкерные).

Правильным будет выбирать продукцию известных проверенных брендов для гарантии бесперебойной работы линий электропередач.

Дополнительные технологические операции

Так как ПУЭ запрещает выполнять одну лишь скрутку, а соединять разные материалы нельзя, то процесс скрутки должен заканчивается клеммником или пайкой. Чтобы сделать соединение надёжным, используются следующие технологические операции:

  • пайка;
  • сварка;
  • винтовые зажимы;
  • обжим в специальных пружинных устройствах;
  • опрессовка.

Пайка и сварка при соединении

Единственный недостаток этой операции — трудоёмкость работы. Для проведения пайки потребуется олово и флюс. При работе с медью в виде флюса используется канифоль, в то время как для алюминия применяются высокоактивные флюсы, содержащие олеиновую кислоту и йодид лития. Если для пайки меди хватает паяльника мощностью до 100 Вт, то алюминий сваривают с помощью газовой грелки, температура нагрева должна составлять 400— 500 градусов. Припой для меди используется свинцово-оловянный. А для алюминия с содержанием цинка.

Сама технология проста, так как теплопроводность скрутки больше, чем припоя, то при расплавлении он переходит на место соединения, создавая тонкий слой. При пайке не допускается больших наплывов припоя, он должен располагаться равномерно по всей поверхности.

Применение винтовых зажимов

Винтовые зажимы в своём принципе действия подразумевают механическое сдавливание скрученных поверхностей при помощи болтового соединения. Для этого используются стальные колодки. Готовая скрутка или отдельные жилы провода укладывается под стальную шайбу и сжимаются вкручиванием винта. При этом прижим осуществляется как самой шайбой, так и только винтом. Первый способ лучше, так как поверхность соприкосновения больше.

Сама клеммная колодка выглядит в виде пластины на изоляторе с группой контактов. С помощью клеммных колодок соединяются как медные провода, так и алюминиевые, разного сечения.

Использование пружинных устройств

Позволяют осуществлять самое быстрое соединения без применения инструмента. Распространённое применение получили клеммники Wago. Они выпускаются не только разных размеров, но и под разное количество соединяемых проводов. С их помощью соединяются одножильные и многожильные провода разного сечения и вида. Провода объединяются как по отдельности, так и между собой. Для этого клеммники имеют защёлку-флажок, который позволяет уложить провод и зажать его внутри после защёлкивания. Или использовать приспособление в виде клипс.

https://youtube.com/watch?v=VSYBrqBt7Bs

С помощью клеммы Wago можно соединять и алюминий с медью между собой. Но для этого используется специальная паста, предотвращающая доступ воздуха, а жилы проводов разводятся по отдельным ячейкам.

Опрессовка соединяемых шнуров

При необходимости соединить провода большого сечения используются наконечники (гильзы). Провода зачищаются и вставляются в гильзы, затем с помощью пресс-клещей происходит сжатие гильзы и провод обжимается. Такое соединение считается надёжным, но требует специализированного инструмента.

Своего рода опрессовкой считаются и соединительные изолирующие зажимы (СИЗ). После скрутки провода, в зависимости от диаметра, колпачки накручиваются сверху на соединение, поджимая контакт и изолируя его.

Последний завершающий этап после выполнения соединения — это тщательная его изоляция. В качестве изолятора используется диэлектрическая изолента или термотрубка. Изоляция должна быть больше на 2—3 см, чем само место соединения. Изоляция должна проводиться качественно, иначе существует возможность возникновения пробоя между проводами, что приведёт к короткому замыканию.

Эксплуатация клеммников Wago

Основное преимущество продукции Wago перед изделиями Legrand заключается в отсутствии необходимости регулярного обслуживания соединительных устройств. В пружинных конструкциях отсутствуют винтовые детали, а соединение получается надежным и пригодным для проводников различного диаметра.

Достоинства клеммников Ваго:

  • Соединения обладают высокой устойчивостью к вибрациям.
  • За счет постоянного давления пружины клеммника на проводники, происходит компенсация их деформации, а также поддержка постоянного уровня электрического сопротивления в местах соединений.
  • Простота и удобство монтажа, при котором не требуется какой-либо специальный инструмент.
  • Возможны многократные подключения и отключения многожильных проводов без повреждений токоведущих жил.
  • Параметры токоведущей шины могут быть легко измерены специальным инструментом.

Количество клемм в корпусе разных моделей Wago варьируется в пределах 2-8 штук. В них могут подключаться проводники, диаметром от 0,5 до 4 мм2. Такие клеммники Ваго для соединения проводов работают при номинальном напряжении 220 В и максимальной силе тока в 32 А, в соответствии со стандартными характеристиками бытовых электрических сетей квартир и частных домов.

Клеммы для соединения проводов — назначение, разновидности и особенности применения

Соединение проводов: как соединить между собой провода, какие бывают клеммники, варианты крепления с пайкой и без нее

Самозажимные клеммники

Соединение медных и алюминиевых проводов

Клеммы для соединения проводов: разновидности и производители. Все, что необходимо знать о клеммах

Скотчлок для соединения проводов

Разновидности проводников для соединения

Самым распространенным (среди используемых в бытовых условиях) типом кабеля считается ПВС. Он состоит из множества медных жил, покрытых двойной оплеткой. Проводники скручены по центральной оси. Изделие является гибким, его можно использовать для формирования разных веток электрической сети. Кабель предназначен для работы под напряжением от 220 до 380 В. При выборе сечения учитывают силу тока:

Допустимая нагрузка, АСечение, кв. мм
60,75
101
161,5

Помимо ПВС, в соединениях встречаются многожильные провода КГ, ПРС, ПУГНП, ШВВП. При монтаже домашней электросети эти виды используются реже.

Принцип работы

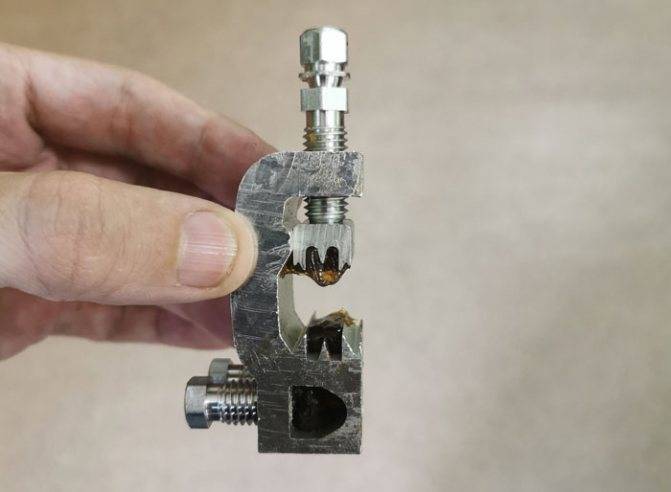

Прокалывающий зажим для СИП — это специальное устройство, которым соединяются два параллельно идущих провода. Оно позволяет обеспечить как параллельное, так и последовательное соединение — в первом случае с помощью сжима (как его еще называют) организовывается отводка от основного провода, во втором зажимом соединяют, вставляя их в разные (обязательно!) гнезда, два отрезка провода, а на оголенные их концы надевают защитные диэлектрические колпачки.

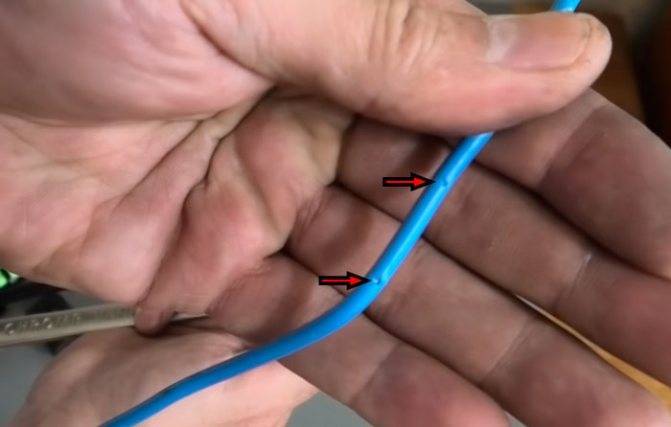

Электрическое соединение осуществляется путем прокола внешней изоляции самонесущего провода зубцами пирамидальной формы, которые при проколе надежно «запечатывают» то место, где вгрызлись в провод, не допускания попадания туда влаги.

Неразъемное соединение проводов

В некоторых случаях, когда не предполагается в дальнейшем коммутировать провода, можно их соединять неразъемным способом. Такой вид соединения высоконадежный, и целесообразен в труднодоступных местах, например, соединение концов спирали из нихрома с медными токоподводящими проводниками в паяльнике.

Соединение тонких проводов опрессовкой

Простым и надежным способом соединения жил проводов является опрессовка. В отрезок медной или алюминиевой, в зависимости от металла соединяемых проводов, трубки вставляются жилы проводов, и трубка продавливается посередине инструментом, который называется пресс – клещи.

Опрессовкой можно соединять как одножильные, так и многожильные провода в любом сочетании. Диаметр трубки нужно подбирать в зависимости от суммарного сечения проводников. Желательно, чтобы проводники входили плотно. Тогда надежность соединения будет высокой. Если в многожильном проводе проводники между собой свиты, то необходимо их развить и выпрямить. Скручивать между собой жилы проводов не нужно. Подготовленные проводники вставляются в трубку и обжимаются пресс – клещами. Соединение готово. Осталось только заизолировать соединение.

В продаже имеются наконечники для опрессовки, уже снабженные изолирующим колпачком. Опрессовка выполняется сжатием трубки вместе с колпачком. Соединение получается сразу изолированным. Так как колпачок сделан из полиэтилена, при опрессовке он деформируется и надежно удерживается, обеспечивая надежную изоляцию соединения.

К недостатку соединения методом опрессовки следует отнести необходимость наличия специальных пресс – клещей. Клещи можно сделать и самостоятельно из плоскогубцев, имеющие бокорезы. Нужно лезвия бокорезов закруглить и сделать в середине их проточку. После такой доработки плоскогубцев, кромки бокорезов станут тупыми и уже не смогут перекусывать, а только сдавливать.

Соединение проводов большего сечения опрессовкой

Для соединения электропроводов большего сечения, например в силовых щитах домов, применяются специальные наконечники, которые обжимаются с помощью универсальных пресс-клещей, например типа ПК, ПКГ, ПМК и ПКГ.

Для опрессовки каждого типоразмера наконечника или гильзы требуется своя матрица и пуансон, набор которых обычно присутствует в комплекте клещей.

Для опрессовки наконечника на провод, с провода сначала снимается изоляция, провод заправляется в отверстие наконечника и заводится между матрицей и пуансоном. За длинные ручки пресс-клещей сжимаются. Наконечник деформируется, обжимая провод.

Для того, чтобы правильно выбрать матрицу и пуансон для провода, они обычно промаркированы и у фирменных пресс-клещей на матрице имеется гравировка для опрессовки какого сечения провода матрица предназначена. Число 95, выдавленное на наконечнике означает, что данная матрица рассчитана на обжим в наконечнике провода сечением 95 мм2.

Соединение проводов заклепкой

Выполняется по технологии винтового соединения, только вместо винта используется заклепка. К недостаткам следует отнести невозможность разборки и необходимость наличия специального инструмента.

На фото пример для соединения медного и алюминиевого проводников. Более подробно о соединении медного и алюминиевого проводников изложено в статье сайта «Соединение алюминиевых проводов». Для того, чтобы соединить проводники заклепкой, нужно на заклепку одеть сначала алюминиевый проводник, затем пружинную шайбу, далее медный и плоскую шайбу. Вставляют стальной стержень в заклепочник и сжимают его ручки до щелчка (это происходит обрезка излишков стального стержня).

При соединении проводников из одного металла, разрезную шайбу (гровер) между ними прокладывать не надо, а одеть гровер на заклепку первым или предпоследним, последней должна обязательно быть обыкновенная шайба.

Принцип работы

Прокалывающий зажим для СИП — это специальное устройство, которым соединяются два параллельно идущих провода. Оно позволяет обеспечить как параллельное, так и последовательное соединение — в первом случае с помощью сжима (как его еще называют) организовывается отводка от основного провода, во втором зажимом соединяют, вставляя их в разные (обязательно!) гнезда, два отрезка провода, а на оголенные их концы надевают защитные диэлектрические колпачки.

Электрическое соединение осуществляется путем прокола внешней изоляции самонесущего провода зубцами пирамидальной формы, которые при проколе надежно «запечатывают» то место, где вгрызлись в провод, не допускания попадания туда влаги.

Инструкция по подключению линии к магистрали с помощью зажима СИП

Прежде чем начать работу, необходимо запастись инструментом, средствами безопасности, иметь надежный доступ к линии, куда собираемся подключаться, и подготовить ее и подключаемую линию.

Нужны зажимы ответвительные, соответствующие параметрам линий. Гаечный ключ (обычно на 13). Резиновые перчатки. Для подготовки магистральной линии к подключению нужно найти места подключения для каждой из фаз.

Провод магистральной линии разбирается по фазовым проводам

Так как СИП-провода обычно навиты на несущий нулевой провод, их следует очень осторожно, не пользуясь металлическими инструментами, чтобы не повредить изоляцию, разобрать по отдельным фазам. Достаточно высвободить немного места, чтобы можно было подвести зажим отверстием для магистрального провода

Для высвобождения фазного провода надо пользоваться диэлектрическим клином.

Для высвобождения фазного провода надо пользоваться диэлектрическим клином.

Внимание! При высвобождении фазных проводов магистрального провода из скрутки необходимо помнить, что провода магистрали находятся под высоким электрическим напряжением, опасным для жизни. Повреждение их изоляции недопустимо! Ни в коем случае нельзя раздвигать фазные провода отверткой, с помощью пассатижей или чем-то острым и металлическим

Необходимо пользоваться диэлектрическим клином

Для большей безопасности работу проводить в резиновых перчатках и резиновых калошах

Необходимо пользоваться диэлектрическим клином. Для большей безопасности работу проводить в резиновых перчатках и резиновых калошах.

Внимание! Перед подключением ответвительной линии к магистральной, находящейся под напряжением, нужно заранее подготовить отводящую линию. Она должна быть:

  1. смонтирована, конец линии ответвления должен быть зафиксирован вблизи места подключения так, чтобы свободные концы проводов линии были достаточны для подведения их к зажимам;
  2. другим концом подведена к месту разводки;
  3. снабжена отключающим устройством (рубильником);
  4. при этом отключающее устройство должно находиться в положении «Выключено». На нем должна висеть предупреждающая табличка «НЕ включать, работают люди!»
  1. Разбираемся в проводах обеих линий. Если они многоцветные, то подключаем их соответственно цветам. Самое главное, чтобы нулевая фаза (голубой провод) магистральной линии соединилась с нулевой фазой отходящей. Если есть провод заземления (зелено-желтый), то его тоже следует подключить к «земляному» проводу ответвления. Цвета фаз могут немного отличаться друг от друга, здесь последовательность не так важна, хотя техническая аккуратность требует, чтобы они соответствовали друг другу, хотя бы приблизительно.
  1. Установка прокалывающего зажима для проводов на магистральный провод одной из фаз. Так как магистральный провод без разрыва, то на него устанавливается зажим через отверстия-прорези. Предварительно стягивающий болт должен быть достаточно ослаблен, а зажим соответствовать проводу по диапазону сечений.
  2. Провод фазы отводящего кабеля, соответствующей данной фазе магистрального, просовывается концом во второе отверстие зажима. Зажим должен быть ослаблен настолько, чтобы при пропускании провода в отверстие не повреждалась его изоляция острыми зубчиками контактной пластины (и одновременно не погнулись зубчики, так как в таком случае хорошего контакта не будет).
  3. Производится аккуратное закручивание головки болта прокалывающего зажима для СИП. При этом оба провода и зажим придерживаются в нормальном положении, чтобы не было перекосов. Работаем в перчатках!, так как после некоторых усилий по закручиванию изоляция будет пробита и фаза поступит в отводящую линию.
  4. Продолжаем затягивать до тех пор, пока головка болта не отвалится — это и будет искомое усилие, чтобы произошел сжим, прокол СИП и установка надежного контакта.

Прокалывающие зажимы для проводов сип: принцип действия

Чтобы описать, как работает данное устройство, приведем пример его конструкции.

Конструкция прокалывающего зажима для СИП

Обозначения:

  • А – затягивающий болт.
  • В – герметичный корпус.
  • С – проушина под СИП.
  • D – проушина под магистральную жилу.
  • Е – колпачок, надевается на конец СИП для обеспечения изоляции.
  • F – контактная площадка для магистральной жилы.
  • G – контакты зубчатой формы под СИП.

В процессе подключения затягивается болт, под его давлением ножи зубчатого контакта (G) прорезают изоляцию СИП и обеспечивают надежный контакт. В это же время контактная площадка (F) обеспечивает сцепление с магистральной жилой

Обратим внимание, что конструкция затягивающего механизма устроена таким образом, чтобы не допустить разрывного воздействия. То есть, болт «срывается» при достижении порогового усилия
