Условия прокладки
Прокладка кабеля не требует особенной квалификации. В процессе выполнения таких работ могут использоваться специальные опоры или конструктивные элементы строений.
Условия прокладки проще рассмотреть на примере его размещения на ж/б опорах:
- сохранность изолирующего покрытия обеспечивается специальными пластиковыми роликами или коушами, допускающими беспрепятственное перемещение кабеля;
- провод не допускается тянуть волоком по земле или ветвям деревьев, чтобы не нарушить изоляцию;
- перед креплением на опоре, кабель протягивают через подвижное устройство и фиксируют;
- нельзя взаимно сматывать два и более провода, при совместной прокладке.
Крепление СИП на опоре и подвод к счетчику на опоре Перечень материалов необходимых для монтажа узла:
- Монтажная лента – F 207.
- Скрепа – А 20.
- Комплект промежуточной подвески – ES 1500.
- Герметичный прокалывающий зажим ФИДОС 4-35/6-150 – РС 35-150.
- 2х Адаптер для зажима РС 35-150 – F 2.
- Анкерные кронштейны – СА 1500/2000.
- Анкерный зажим для проводов абонентских ответвлений – РА 25.
- Измерительно-распределительный шкаф из полиэстера 320х665х235 – MRO 1-S.
Отсутствие ошибок при выполнении работ исключит необходимость последующих ревизий и ремонта.
Также читайте: Технические характеристики кабеля — МКЭШ
Маркировка и расшифровка типов
Согласно ГОСТ 31946-2012 «Провода самонесущие изолированные и защищенные для воздушных линий электропередачи» кабель СИП выполняется из термопластичного светостабилизированного полиэтилена, а несущие жилы из алюминиевого сплава и подразделяется на следующие типы:
СИП-1 и СИП-1А
Самый распространенный и часто применяемый тип воздушного кабеля. Благодаря своей конструкции изоляция выдерживает нагрев жил до 90 °С при нормальном режиме работы и даже до 250 °С при кратковременном коротком замыкании.
Конструктивно он состоит из 3-4 алюминиевых жил, покрытых полиэтиленовой изоляцией. Нулевой провод также выполняется из алюминиевого сплава и имеет стальной сердечник, вплетенный в центр кабеля. Он может быть изолированным или неизолированным. Если кабель маркируется буквой «А» в конце названия, то нулевой проводник имеет полиэтиленовую изоляцию (аналогично и для СИП-2А).
Расшифровка маркировки:
СИП-1 4*35 + 1*25 – самонесущий изолированный провод с четырьмя токонесущими кабелями поперечным сечением 35 мм2 с одной неизолированной нулевой жилой сечением 25 мм2.
СИП-1А 4*25 + 1*16 – самонесущий изолированный провод с четырьмя токонесущими кабелями поперечным сечением 25 мм2 с одной изолированной нулевой жилой сечением 16 мм2.
СИП-2
Отличается от СИП-1 типом полиэтиленовой изоляции. Изоляция выполняется с повышенными защитными свойствами к механическим повреждениям и является очень прочной. Такой кабель импортного производства имеет в маркировке 2F для провода с несущей жилой и 2AF – без таковой.
СИП-2 используется в любых климатических зонах и погодных условиях, а также при воздействии агрессивных сред.

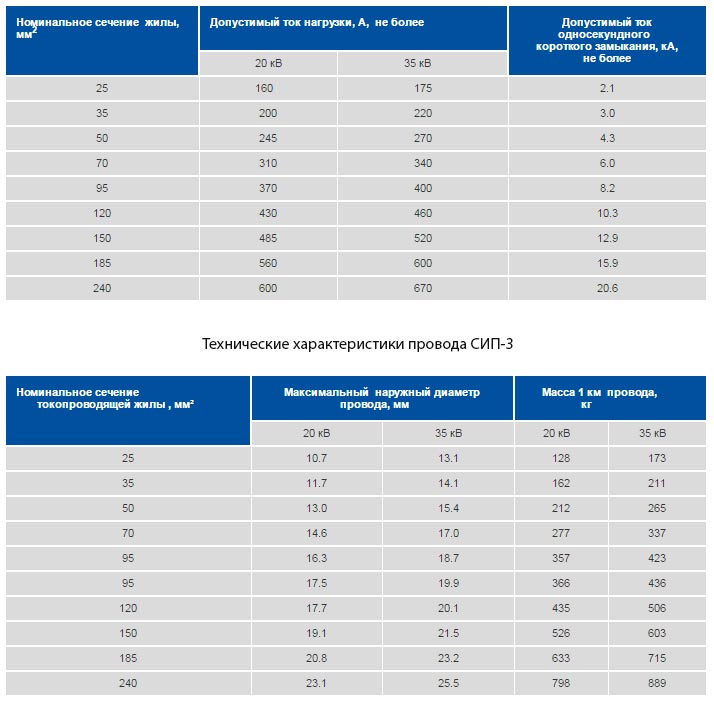

СИП-3
Такой тип кабеля используется при устройстве высоковольтных линий с изоляцией из светостабилизированного полиэтилена на 6-35 кВ с толщиной до 3,5 мм. Имеет одну многопроволочную жилу с алюминиевым сердечником и может использоваться при низких температурах воздуха, не теряя эластичности. Маркируется следующим образом:
СИП-3 1*185–35 кВ – предназначен для переменного напряжения до 35 кВ и имеет жилу 185 мм2.
Обладает стойкостью к механическим повреждениям, агрессивным средам и низким температурам. Изоляция может сохранять свои свойства при кратковременном перегреве до 250 °С.
СИП-4
Главной особенностью конструкции самонесущего изолированного провода такого типа является отсутствие несущей жилы, только токопроводящие. По этой причине применение СИП-4 несколько иное. Его применяют для коротких линий электропередачи, например для передачи энергии, от трансформаторной подстанции к зданию или сооружению или устройства ответвлений от больших магистралей. По этой причине СИП-4 часто называют ответвительным.

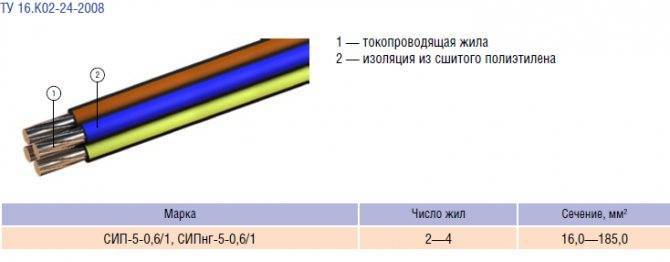

СИП-5
Является аналогом СИП-4 и визуально с ним схож. Но конструкция такого типа кабеля все же имеет отличия: изоляция выполняется из негорючего материала и способна выдерживать критические температуры. Используется для передачи электрического тока с напряжением до 1000 В к зданиям или уличному освещению.
Условия для монтажа СИПа.
Ну вот мы и разобрались с самим СИПом. Теперь наконец приступим к монтажу. Что для этого нужно и для каких условий подходит такой провод. Начнём с условий.
1. Расстояние от опоры до дома не должно превышать 25 метров, иначе придётся ставить дополнительную опору, а он неё уже тянуть провод.
2. Для прокладки по фасаду нужно использовать специальное крепление фасадное BRPF 150.6, которое увеличит расстояние от фасада до провода до 150 мм. провод должен быть от фасада на расстоянии 150 мм и больше – это правило.
3. Температурный режим от -60 до +40 градусов по Цельсию.
4. Обязательная оконцовывание, при вводе в автомат. При соединении с медью использовать специальные переходные гильзы, либо клеммы. Но клеммы нуждаются в обслуживании.
Область применения
Самонесущие изолированные провода (СИП) предназначены для применения в воздушных линиях электропередачи (ЛЭП) с подвеской на опорах или фасадах зданий и сооружений.
Климатическое исполнение — УХЛ, категории размещения — 1, 2 и 3, в атмосфере II и III типа по ГОСТ 15150-69.
В результате обобщения отечественного опыта строительства и эксплуатации в ряде регионов страны воздушных линий электропередачи напряжением 0,38 кВ с самонесущими изолированными проводами выявилось техническое и экономическое преимущество этих линий по сравнению с воздушными линиями электропередачи напряжением 0,38 кВ с неизолированными проводами.
На основании положительного опыта применения энергосистемами самонесущих изолированных проводов, был издан директивный документ РАО «ЕЭС России» №ОБ-5145 от 26.06.2000 «О применении самонесущих изолированных проводов при строительстве и реконструкции».
Области использования
От того, какая марка изделия, зависят материалы, из которых оно изготовлено, и особенности конструкции, а значит, и сфера применения. В частности:
- Провод СИП 1 чаще всего используется при строительстве линий электропередач и устройства вводов в здания;
- Кабели СИП 2 также применяются для прокладки ЛЭП и энергоснабжения зданий. Их ключевой особенностью является тип атмосферного исполнения, что позволяет монтировать их в местах с повышенной влажностью, например, на берегах морей, озер, на территориях с плохой экологической обстановкой и суровыми климатическими условиями, поскольку их изоляция устойчива к агрессивному воздействию внешней среды;
- Изделия с маркой СИП 3 применяются для прокладки участков ЛЭП с напряжением от 10 до 35 кВ. Кроме того, такой провод используется для подключения оборудования, работающего под повышенным напряжением. Это объясняется конструкцией кабеля, которая способна выдерживать нагрузки высокого уровня;
- Провода СИП 4 применяются преимущественно для устройства различных ответвлений, поскольку обладают более высоким уровнем гибкости. Их также отличает морозоустойчивость, что позволяет использовать их при прокладке ЛЭП в условиях Крайнего Севера;
- Кабель СИП 5 применяется практически только для устройства ответвлений.
Использование изделий марки СИП
Итак, кабель СИП, расшифровка которого означает, что он является самонесущим (в нем имеется и фазный, и нулевой провода) и изолированным, предназначен для прокладки линий энергоснабжения и отводов от нее. Рабочее напряжение, под которым данное изделие может эксплуатироваться, составляет от 0,4 до 1 кВ, но для некоторых марок может достигать и 35 кВ.
Основными преимуществами описываемой продукции является легкость в обслуживании и небольшой вес, что позволяет существенно уменьшить затраты при прокладке ЛЭП. При этом она соответствует всем требованиям в части безопасности и стабильности энергоснабжения.
Выбор сечения СИП
Выбор и расчет сечения проводов СИП для подключения различных объектов потребления производится по классической методике. Складываются максимальные потребляемые мощности электроустановок, расчет токовой нагрузки осуществляется по формуле:
– P – суммарная потребляемая мощность;
– I – максимальный потребляемый ток;
– U – напряжение в сети.
Руководствуясь значением максимального тока, по заранее просчитанным таблицам следует выбрать необходимое сечение СИП проводов.
Параметры наиболее используемых кабелей СИП для подключения зданий от основных магистралей линий электропередач (СИП-1, СИП-1А, СИП-2, СИП-2А)
ответвлений от ВЛ; | для монтажа ВЛ напряжением 6-35 кВ | ответвлений от ВЛ; | ответвлений от ВЛ; | |
Сечение в мм и количество жил | Сопро- тивле- ние фаз в Ом на 1км | Максимально допустимый ток фазы с термоплас- тиковой изо- ляцией | Максимально допустимый ток фазы со сшитым полиэти- леном | Ток короткого замыкания в кА при продол-жительности 1с |
1х16+1х25 | 1.91 | 75 | 105 | 1 |
2х16 | 1.91 | 75 | 105 | 1 |
2х25 | 1.2 | 100 | 135 | 1.6 |
3х16 | 1.91 | 70 | 100 | 1 |
3х25 | 1.2 | 95 | 130 | 1.6 |
3х16+1х25 | 1.91 | 70 | 100 | 1 |
3х25+1х35 | 1.2 | 95 | 130 | 1.6 |
3х120 +1х95 | 0.25 | 250 | 340 | 5.9 |
3х95+1х95 | 0.32 | 220 | 300 | 5.2 |
3х95+1х70 | 0.32 | 220 | 300 | 5.2 |
3х50+1х95 | 0.44 | 180 | 240 | 4.5 |
3х70+1х70 | 0.44 | 180 | 240 | 4.5 |
3х50+1х70 | 0.64 | 140 | 195 | 3.2 |
3х50+1х50 | 0.64 | 140 | 195 | 3.2 |
3х35+1х50 | 0.87 | 115 | 160 | 2.3 |
3х25+1х35 | 1.2 | 95 | 130 | 1.6 |
3х16+1х25 | 1.91 | 70 | 100 | 1 |
4х16+1х25 | 1.91 | 70 | 100 | 1 |
4х25+1х35 | 1.2 | 95 | 130 | 1.2 |
При выборе сечения и марки СИП проводов важно учитывать не только максимальную токовую нагрузку, но и температуру, время, в течение которого можно эксплуатировать кабель в экстремальных условиях. Обычно допустимая продолжительность составляет от 4000 до 5000 часов
Максимальная температура для проводов
Максимальная температура для проводов
Режимы работы | Максимальная температура для провода | |
Термопластиковая изоляция СИП-1, СИП-1А, СИП-4 | Сшитый полиэтилен СИП-2, СИП-2А, СИП-3,СИП-5 | |
норма | 70 | 90 |
при перегрузках | 80 | 130 |
при коротком замыкании продолжительностью до 5 секунд | 135 | 250 |
Выбирая марку СИП кабеля и его сечение по нагреву, обязательно нужно учитывать тип изоляции: сшитый полиэтилен или термопластик. С учетом потерь напряжения, термической стойкости при коротком замыкании, механической прочности, при недостаточной величине одного из параметров выбирается кабель с большим сечением.
При эксплуатации СИП кабеля перегрузки допустимы до 8 часов в сутки, 100 часов в год и не более 1000 часов за весь период работы. Чаще всего для подключения жилых домов или хозяйственных объектов применяют СИП-2А, это объясняется некоторыми недостатками остальных моделей кабеля:
- на СИП-1 и СИП-2 нулевая жила не изолирована, при обрыве на ней может быть наведенный, опасный для человека потенциал;
- СИП-1(А), СИП-4 имеет непрочную изоляцию;
- СИП-3 используется только при напряжениях выше 1000В, это одиночный провод;
- СИП-4 или СИП-5 не имеют центральной несущей жилы, поэтому могут применяться только на коротких расстояниях, на больших интервалах кабель растягивается и провисает.
Из вышеприведенной таблицы видно, что кабель СИП-2А может быть с одинаковым или разным сечением жил. Обычно при сечении фазных жил 70 кв./мм, нулевая жила для прочности делается 95мм/кв. При большем сечении фаз несущую фазу не увеличивают, механической прочности вполне хватает. При равномерном распределении электроэнергии по фазам, нулевая жила электрической и тепловой нагрузки практически не испытывает. Для осветительных сетей обычно используют кабели с сечением жил 16 или 25 кв./мм.
Свойства проводов
Производители выпускают СИП кабель разного сечения, предназначенного для эксплуатации под соответствующими нагрузками. Согласно стандартизации ГОСТа 52373 – 2005, данная продукция предназначена для эксплуатации на электролиниях с напряжением не выше 35 киловольт
Важно: в стандарте указаны предельные характеристики проводов СИП. Если один из параметров не совпадает с ГОСТом, использовать такую продукцию недопустимо
Основные технические характеристики кабелей СИП: 1. Наибольшая температура, при которой возможна эксплуатация продукции. В зависимости от марки изделий этот показатель равняется от -50 до +50 С. 2. Монтаж провода. Согласно инструкции монтаж кабеля СИП можно выполнять при температуре не ниже -20 °С.
3. Радиус изгиба не должен превышать 10 D. То есть изгиб провода не должен быть больше 10-и наружных диаметров провода. Чтобы вычислить точный показатель, необходимо узнать, какое сечение у нужного СИП кабеля и умножить его показатель на 10. 4. Предел температуры. Критический режим 130 °С. 5. Допустимый нагрев. Во время эксплуатации допускается нагрев изделий до +90, а при коротком замыкании до 250 °С. 6. Допускаемая нагрузка. Мощность зависит от сечения СИП кабеля. Так, для моделей 3-его типа допускаемая нагрузка составляет 35 кВ, а для 1-ого, 2-ого и 4-ого типа – 0,66 на кВ. 7. Гарантия продукции – 5 лет. 8. Срок эксплуатации – до 50 лет. Также согласно техническим характеристикам провода СИП, частота в сети составляет 50 ГЦ.
Что такое кабель СИП-2 (расшифровка)
Аббревиатура СИП расшифровывается таким образом:
- С – самонесущий (то есть не требующий дополнительного подвеса);
- И – изолированный;
- П – провод.

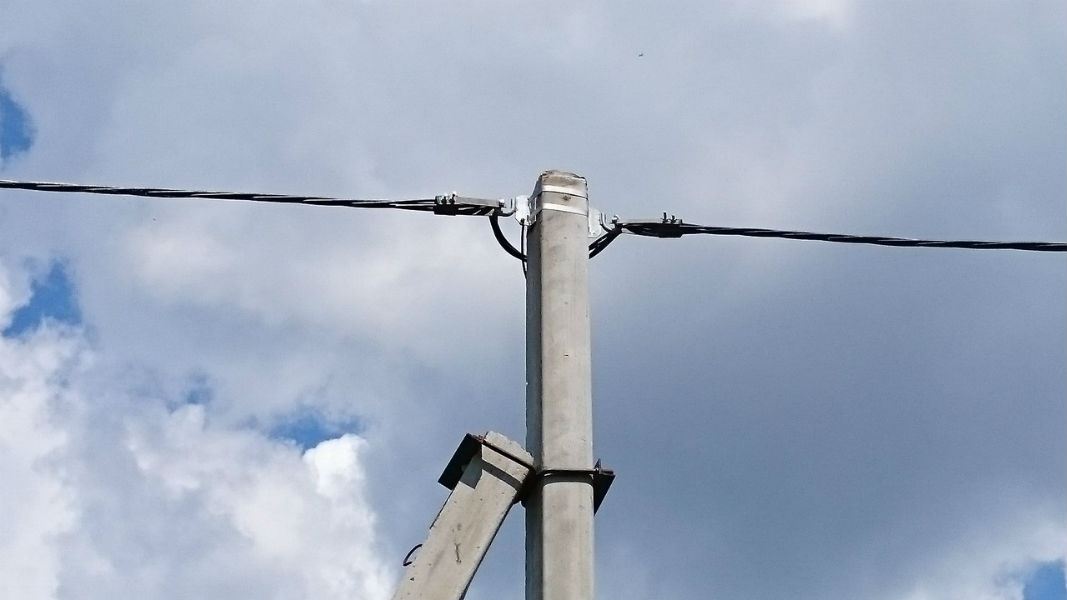

Опора с проводом СИП
Последний символ подчеркивает отличие от кабеля, поскольку СИП может использоваться в качестве замены существующих проводов электроснабжения без изменения конструкции электрической сети.
Далее могут идти символы, которые обозначают дополнительные характеристики изоляции:
- н – не поддерживающая горение;
- г – герметичная.
Через дефис идет цифра от 1 до 5, которая обозначает тип провода СИП. Символ «Н» после цифры говорит о том, что вместо алюминия используется его сплав.
Цифровые символы после буквенного обозначения характеризуют количество жил и их сечение.
Если провод содержит дополнительные жилы освещения, их количество и сечение обозначены через знак «плюс».
Пример обозначения:
СИП-2Н 4х25+2х10-0.4
Расшифровка:
Самонесущий провод 2-го типа. Содержит четыре основных жилы сечением 25 мм2 и две жилы освещения сечением 10 мм2. Число 0.4 характеризует класс напряжения. В данном случае 0.4 кВ. Жилы выполнены из алюминиевого сплава.

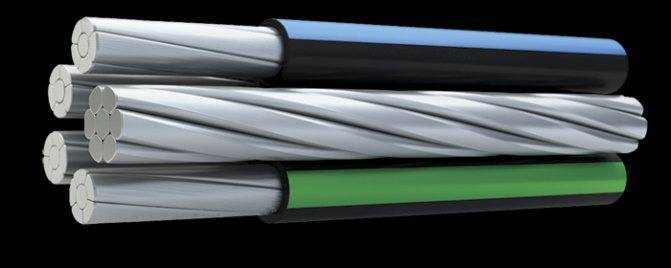

Провод СИП-2А имеет аналогичные технические характеристики, за исключением того, что в качестве изоляции применен сшитый полиэтилен.
Провод СИП-2 3х35+1х54,6+1х16
Обратите внимание! В соответствии с отраслевыми и внутренними стандартами, каждый производитель вправе вносить дополнения в маркировку, которые характеризуют особенности выпускаемой продукции
Монтаж прокалывающих зажимов
Алгоритм действий при организации отвода при помощи прокалывающего зажима довольно прост, но в нем есть несколько нюансов, на которые необходимо обратить внимания:
- Как правило, устройства данного типа сконструированы таким образом, чтобы можно было вести монтажные работы без отключения подачи электроэнергии. То есть, затягивающий механизм изолирован от зоны контакта. Но, тем не менее, у электрика, выполняющего подключение должен быть соответствующая группа допуска.
- Для отделения жилы следует использовать специальные приспособления (отделительные клинья). Отделительные клинья
Использовать для этой цели другие подручные средства, например, отвертку, нельзя, поскольку велика вероятность повредить изоляцию. Два клина следует установить с промежутком 20,0-25,0 см, что позволяет отделить жилу от жгута на расстояние 4-6 см, этого вполне достаточно для работы. Если имеется возможность, можно ослабить поддерживающий зажим.
- Арматура подходит для алюминиевых и медных жил. Она также идеальный переходник, не допускающий образования гальванической пары.
- Запрещается к одной арматурой подключать два и более СИП, если конструкция не предполагает этого. Этот запрет связан с тем, что не будет обеспечена надлежащая надежность и герметичность контакта.
- Не допускается повторно пользоваться зажимами. На это есть несколько причин:
- Невозможно определить необходимое усилие зажима, поскольку механизм «сорван», что грозит пережатием СИП выше порога разрывного воздействия.
- зубья-контакты деформируются при обжиме. Следовательно, при повторном использовании они уже могут не прокалывать изоляционное покрытие или не обеспечивать необходимую площадь контакта.
- Зубья нового зажима имеют специальное покрытие в виде силиконовой смазки, обеспечивающей герметизацию надрезанной изоляции. В ранее использованном устройстве такой смазки уже не будет, следовательно, влага будет попадать под изоляцию.
- На срез подключаемого СИП обязательно нужно надевать герметичный колпачок, идущий в комплекте к зажиму. Есть модели, со встроенной герметизацией среза. Такие устройства предпочтительнее, поскольку отдельные детали имеют свойство теряться, помимо этого при высотных работах каждый раз лезть в сумку за герметическим наконечником неудобно.
- Для затягивания соединительной арматуры следует использовать накидные ключи (на 13 или 17, в зависимости от конструкции зажима) с изолирующим покрытием.
Накидные диэлектрические ключи
Разобравшись с нюансами, перейдем к порядку действий:
- Слегка «отпускаем » затягивающий болт. Это необходимо делать для того, чтобы не нанести вреда изоляционному покрытию.
- Жила и СИП вставляются в предназначенные для них проушины. При этом необходимо следить, чтобы кабели были четко посредине зажимных контактов. После этого болт нужно затянуть рукой, закрепив тем самым электрические провода.
- Придерживая зажим с нижней стороны, болт затягивается при помощи накидного ключа (как правило, на 13).
- Затягивать нужно до тех пор, пока не «сорвется» болт. Это говорит о том, что достигнуто необходимое усилие зажима .
Маркировка проводника
Кабели СИП можно обозначать классическим буквенно-цифровым кодом и расцветкой изоляционного слоя. Пример расшифровки будет рассмотрен на основе СИП-1 — 3х50 + 1х70 – 0,6/ТУ 16-705.500 — 2007
Первые буквы показывают, что используется модификация СИП-1 без изолированной нулевой жилы. Имеется 3 фазных жилы с сечением 50 кв.мм. и одна нулевая жила сечением 70 кв.мм. Далее указывается рабочее напряжение, которое составляет 0,6-1 кВ. Затем прописывается номер технических условий, в соответствии с которыми он выполнен, и год выпуска (2007). Также должна присутствовать метка изготовителя с названием завода.
Маркировка проводов СИП
Правила выполнения маркировки:
- Фазовые жилы отмечаются цифрами, полосками путем надписи или тиснения.
- Ноль не обозначается.
- Может применяться цветовая маркировка в виде полосы шириной от 1 мм вместо цифро-буквенного кода или на концах провода.
- Для освещения применяются вспомогательные жилы, которые маркируются как В1, В2, В3.
- По требованиям ГОСТ все обозначения должны наноситься по всей длине на расстоянии 50 см друг от друга.
- Стандартные размеры знаков – ширина более 2 мм, высота 5 мм.
- Вспомогательные жилы могут не иметь обозначения.
- Качество маркировки должно быть на высоком уровне, она не должна стираться, реагировать на ультрафиолетовые лучи и меняться в течение всего времени эксплуатации.
Классификация проводов СИП
На современном рынке, провод сип представлен следующими классификациями:
- система с неизолированной несущей сталеалюминевой жилой (СИП-1);
- системы с изолированной несущей жилой (СИП-2);
- самонесущие изолированные конструкции (СИП-3, СИП-4, СИП-5).
Рассмотрим более детально каждый из выше представленных кабельно-проводниковых продукций.
Провод СИП-1: основные характеристики и достоинства
Данные системы довольно редко применяются при монтаже воздушных линий, поскольку имеют высокую стоимость, низкую эффективность (технические характеристики) и их довольно сложно монтировать. Провод данной марки конструктивно изготавливается из одного или трехжильного (при трехфазной системе электроснабжения) токоведущего проводника который по всей протяженности линии окутывает неизолированную нейтраль.
Что касательно технических характеристик, то данное изделие способно продолжительно выдерживать температуру до 70° или же кратковременно температуру 125°. Если же температура выше указанных пределов, полиэтилен, который выступает в качестве изоляционного материала плавится тем самым вызывая короткое замыкание между неизолированным и изолированными проводниками.
Согласно требованиям ПУЭ и ГОСТ 50462–2009 данные изделия имеют одинаковую толщину токоведущих фазных проводников, а несущий неизолированный провод изготовлен таким образом, чтоб выдерживать высокие механические нагрузки.
СИП-2: основные достоинства, особенности и технические характеристики
Данный класс кабельно-проводниковой продукции в отличии от СИП-1 имеет изоляцию абсолютно всех жил (в том числе и нейтрали). Если рассматривать конструкционное исполнение, кабель СИП с номером 2 также состоит из 1-го или 4-х токоведущих фазных жил и одного изолированного нулевого проводника. При этом сечение фазных и нулевого проводников может отличатся (например, 4х25 + 1х35)
У провода СИП 2 характеристики следующие:
- изоляция выполнена из сшитого полиэтилена (светостабилизированного);
- номинальной сечение жил от 16 до 120 мм²;
- максимально допустимая температура токопроводящих проводников в длительном режиме составляет 90 °С;
- максимальная допустимая температура в режиме к.з. не должна превышать 250 °С;
- номинальный ток составляет от 105 (1х16) до 340 А (3х120);
- срок службы данной марки составляет 25 лет.
СИП-3: особенности и описание
СИП-3 — это самонесущий изолированный провод, который способен передавать электроэнергию на большие расстояния. В данных системах все жилы полностью изолированы, а крепление к опорам происходит с помощью специальных анкерных зажимов, которые надежно закрепляют нулевую несущую жилу.
Данные системы состоят из 1 или 4 токоведущих проводников и предназначены для монтажа в высоковольтных линиях (до 20 кВ). Конструкция нулевой жили в СИП-3 представляет собой несколько десятков жил (в зависимости от сечения) которые скручены вокруг центральной стальной проволоки.
Основное преимущество данной конструкции от 2-х предыдущих — это более низкая стоимость, поскольку здесь не применяется именно сталеалюминевый сплав.
СИП-4 и СИП-5: характеристики, описание и достоинства
Провод СИП класса 4 и 5 практически ничем не отличаются кроме материала изготовления изоляции. Что это значит? В качестве изоляции фазных и нулевого проводника в СИП-4 применяется термопластичный полиэтилен, который демонстрирует идеальные характеристики в регионах с холодным и умеренным климатами. Благодаря данной изоляции провод способен выдерживать жару до +50 °С и холод до –60 °С.
Толщина изоляции в изделиях с номенклатурой СИП-4 составляет от 1.2 до 1.7 мм. Это позволяет выдерживать температуру до 80° в длительном режиме и 135° в течении 5 секунд при возникновении токов короткого замыкания.
Что касается СИП-5, то его можно назвать модернизированной версией СИП-4. Основное отличие между этими моделями — тип изоляции. Так провод СИП с номером 5 изготавливается из светостабилизированного сшитого полиэтилена, который выдерживает температурный режим от 130 °С при длительном нагреве и 250 в краткосрочном при возникновении к.з.
Самонесущий изолированный провод «Торсада» (магистральные) — ABC cable
Самонесущий изолированный провод «Торсада» (магистральные) — ABC cable
Назначение:
- Провода для ЛЭП
- Тип:
- Самонесущие изолированные провода (СИП)
- Конструкция: 1 — изолированная нейтраль: Из проволок из алюминиевого сплава «альмелек», круглая, уплотненная 3 — жила: Алюминиевая многопроволочная, круглая, уплотненная 2,4 — изоляция: СПЭТехнические характеристики:
- Типовые значения сечений: 3×50 + 54,6; 3×150 + 70
- номинальное напряжение, кВ: 0,6/1
- Среда использования: На воздухе, на опорах ЛЭП, на столбах, на фасадах зданий
- Отличительные особенности: Устойчивость к ультрафиолету и азону
- Температура эксплуатации: -60ºС…+70ºС
СИП производства NEXANS Низковольтные самонесущие изолированные провода «Торсада» для распределительных сетей
Данный тип проводов предназначен для передачи и распределения электрической энергии в сетях напряжением до 1 кВ. Существует два типа самонесущих изолированных проводов «Торсада»: — Магистральные СИП «Торсада», состоящие из трех фазных проводов и несущего «нуля», используемые для передачи электрической энергии в распределительных сетях; — Ответвительные СИП «Торсада», состоящие из двух или четырех проводов, используемые для выполнения абонентских ответвлений в распределительных сетях.
Технология Самонесущие изолированные провода (СИП) «Торсада» состоят из трех алюминиевых изолированных фазных проводов, скрученных вокруг изолированного нулевого провода. Изоляция выполнена из сшитого полиэтилена. Основные характеристики СИП «Торсада»: — стойкость к ультрафиолетовому излучению; — устойчивость к воздействию озона; — стойкость к различным погодным условиям; — возможность эксплуатации в диапазоне температур от -50 °С до +90 °С; — устойчивость к проникновению влаги; — высокая диэлектрическая непроницаемость; — легкость монтажа. СИП «Торсада» можно прокладывать как по столбам, так и по фасадам зданий. Прокладка СИП «Торсада» в земле и в кабельных каналах запрещена. При прокладке и эксплуатации СИП «Торсада» необходимо руководствоваться «Правилами устройства опытно-промышленных воздушных линий электропередачи напряжением до 1 кВ самонесущими изолированными проводами типа «Торсада».
Преимущества По сравнению с воздушными линиями электропередачи СИП «Торсада» имеет следующие преимущества: — возможность сооружения ВЛ без вырубки просек; — возможность совместной подвески на опорах с телефонными линиями; — возможность применения опор действующих типовых проектов и опор меньшей высоты (согласно ПУЭ подвеска СИП разрешена на высоте 4 м, а неизолированных проводов на высоте 6 м); — сокращение эксплуатационных расходов за счет исключения систематической расчистки трасс, замены поврежденных изоляторов, сокращения объемов аварийно-восстановительных работ; — высокая безопасность обслуживания, отсутствие риска поражения током при касании проводов, находящихся под напряжением; — практическая невозможность короткого замыкания между фазными проводами и нулевым проводом или на землю; — меньший вес и большая длительность налипания снега, повышенная надежность в зонах интенсивного гололедообразования, уменьшение не менее, чем на 30% гололедноветровых нагрузок на опоры; — снижение падения напряжения вследствие малого реактивного сопротивления (0,1 Ом/км по сравнению с 0,35 Ом/км для неизолированных проводов); — возможность прокладки по фасадам зданий; — исключение опасности возникновения пожаров в случае падения проводов на землю; — уменьшение безопасных расстояний до зданий и других инженерных сооружений; — возможность совместной подвески на одной опоре самонесущих изолированных проводов «Торсада» 0,6/1 кВ и самонесущего изолированного кабеля «Торсада» на напряжение 6)35 кВ; — возможность использования СИП «Торсада» в качестве временной цепи питания в случае аварии подключения, выполненного подземным кабелем; — возможность одновременного подключения к магистрали системы уличного освещения.
Установка провода
Технология монтажа провода СИП не представляет особых трудностей. Благодаря этому при должном умении и наличии свободного времени можно выполнить все работы самостоятельно. Но, чтобы выполнить монтаж СИП кабеля своими руками, предварительно необходимо согласовать работы с государственными службами. Кроме того прежде, чем начать монтаж провода СИП к дому, нужно получить разрешение у компании, поставляющей электроэнергию. Чтобы правильно выполнить все работы по подключению линии, требуется внимательно изучить рекомендации специалистов.В пошаговой инструкции по монтажу СИП провода говорится: 1. В первую очередь нужно подобрать изделие необходимого сечения. Чаще всего для монтажа СИП кабеля от столба к дому используют изделия сечением 15 мм. 2. Если линия протяжения превышает 25 м, понадобится установка дополнительной опоры и применение натяжителя.
3. В том случае, когда требуется выполнить ответвление линии СИП кабеля, для монтажа понадобятся дополнительные комплектующие – специальный зажим. С его помощью на столбе можно будет сделать проколы в нужных местах. К преимуществам использования зажимов относится упрощение монтажа – не нужно будет зачищать кабель.Далее монтаж СИП кабеля от столба к строению выполняются по следующему плану: 1. Присоединить специальный крепеж к опоре. Крепеж необходим для обеспечения прочного соединения. 2. Установить зажим. Для этого среди комплектующих для монтажа СИП провода обязательно должно быть зажимное устройство анкерного типа. Оно представляет собой арматуру с кронштейном. 3. Если для строительства здания было использовано дерево, согласно правилам монтажа СИП кабеля, нужно выполнить дополнительную изоляцию провода. Для выполнения проводки к каменным или кирпичным домам изолировать провод дополнительно не нужно. 4. Завести провод в здание на 1 м. 5. Произвести разветвление внутри дома. Для правильного монтажа СИП проводов внутри здания можно просмотреть видео. При необходимости для соединения кабелей может потребоваться использование специальной муфты.
Маркировка и расшифровка типов
Согласно ГОСТ 31946-2012 «Провода самонесущие изолированные и защищенные для воздушных линий электропередачи» кабель СИП выполняется из термопластичного светостабилизированного полиэтилена, а несущие жилы из алюминиевого сплава и подразделяется на следующие типы:
СИП-1 и СИП-1А
Самый распространенный и часто применяемый тип воздушного кабеля. Благодаря своей конструкции изоляция выдерживает нагрев жил до 90 °С при нормальном режиме работы и даже до 250 °С при кратковременном коротком замыкании.
Конструктивно он состоит из 3-4 алюминиевых жил, покрытых полиэтиленовой изоляцией. Нулевой провод также выполняется из алюминиевого сплава и имеет стальной сердечник, вплетенный в центр кабеля. Он может быть изолированным или неизолированным. Если кабель маркируется буквой «А» в конце названия, то нулевой проводник имеет полиэтиленовую изоляцию (аналогично и для СИП-2А).
Расшифровка маркировки:
СИП-1 4*35 + 1*25 – самонесущий изолированный провод с четырьмя токонесущими кабелями поперечным сечением 35 мм2 с одной неизолированной нулевой жилой сечением 25 мм2.
СИП-1А 4*25 + 1*16 – самонесущий изолированный провод с четырьмя токонесущими кабелями поперечным сечением 25 мм2 с одной изолированной нулевой жилой сечением 16 мм2.
СИП-2
Отличается от СИП-1 типом полиэтиленовой изоляции. Изоляция выполняется с повышенными защитными свойствами к механическим повреждениям и является очень прочной. Такой кабель импортного производства имеет в маркировке 2F для провода с несущей жилой и 2AF – без таковой.
СИП-2 используется в любых климатических зонах и погодных условиях, а также при воздействии агрессивных сред.
СИП-3
Такой тип кабеля используется при устройстве высоковольтных линий с изоляцией из светостабилизированного полиэтилена на 6-35 кВ с толщиной до 3,5 мм. Имеет одну многопроволочную жилу с алюминиевым сердечником и может использоваться при низких температурах воздуха, не теряя эластичности. Маркируется следующим образом:
СИП-3 1*185–35 кВ – предназначен для переменного напряжения до 35 кВ и имеет жилу 185 мм2.
Обладает стойкостью к механическим повреждениям, агрессивным средам и низким температурам. Изоляция может сохранять свои свойства при кратковременном перегреве до 250 °С.
СИП-4
Главной особенностью конструкции самонесущего изолированного провода такого типа является отсутствие несущей жилы, только токопроводящие. По этой причине применение СИП-4 несколько иное. Его применяют для коротких линий электропередачи, например для передачи энергии, от трансформаторной подстанции к зданию или сооружению или устройства ответвлений от больших магистралей. По этой причине СИП-4 часто называют ответвительным.
СИП-5
Является аналогом СИП-4 и визуально с ним схож. Но конструкция такого типа кабеля все же имеет отличия: изоляция выполняется из негорючего материала и способна выдерживать критические температуры. Используется для передачи электрического тока с напряжением до 1000 В к зданиям или уличному освещению.
