Опалубка из ОСБ своими руками: Инструкция и Фото

Немного о ней

Плита OSB — строительно — отделочный материал, созданный на основе тонких древесных стружек расположенных в три слоя.

Их положение в наружных слоях ориентировано вдоль длины плиты, а во внутреннем слое — перпендикулярно к ее длине.

Подобная разнонаправленность стружек, а также обработка их синтетическими водостойкими смолами и прессование под давлением при высокой температуре обуславливают особую прочность материала. Однородность структуры ориентировано — стружечных плит обеспечивает их целостность при нагрузках на изгиб.

Плита OSB отличается низкой гигроскопичностью, что делает ее особо устойчивой к расслаиванию и набуханию. Этот материал достаточно легок и прост в обработке, а по техническим свойствам превосходит даже фанеру. Для многократного использования при обустройстве опалубки наилучшим образом подходят плиты OSB — 3, так как поверхность одной их стороны ламинированная.

Большие листы материала позволяют делать небольшое количество стыков при выстраивании стенок опалубки. Небольшой вес ориентировано — стружечных плит, упрощающий выполнение монтажных работ делают их востребованными у частных застройщиков.

Чем крепить пленку

Изнутри конструкции перед бетонированием выстилается прочная полиэтиленовая пленка для опалубки, которую необходимо закрепить степлером. Возведение лучше вести на саморезы. В этом случае её можно легко разобрать, сведя повреждения опалубочных досок к минимуму.

дмитриевич-50участник FORUMHOUSE

Я после разборки опалубки доску 30х120 мм пустил на обрешётку. Перед этим очистил поверхность досок от степлерных скоб. Главное – разбирать всё аккуратно.

UKSUS70участник FORUMHOUSE

У меня крыша дома собрана из доски 40-ки, оставшейся после заливки и демонтажа опалубки. Я ее заранее перед заливанием закрыл плёнкой, доски, торчащие по углам, не пилил, всё собирал на саморезы. После разборки доски были как новые!

Пленка под опалубку защитит доски, и они будут как новые.

Совет от FORUMHOUSE: плёнку необходимо крепить так, чтобы исключить её выворачивание, когда проводится заливка бетона в опалубку. Заранее продумывают, с какой стороны будет производиться подача бетонной смеси из бетономешалки. По ходу её движения, она не должна заливаться под нахлёст кусков плёнки. Иначе подвернувшийся край плёнки может замонолититься поперёк фундаментной ленты, что снизит её прочностные характеристики. Также плёнка минимизирует выливание бетона сквозь различные щели в досках.

Плюсы и минусы каркасных домов

На возведение дома вы потратите гораздо меньше денежных средств, чем на постройку сооружения из кирпича или бетона

Каркасный дом из ОСБ имеет множество достоинств, среди которых можно перечислить следующие:

На возведение дома вы потратите гораздо меньше денежных средств, чем на постройку сооружения из кирпича или бетона.
Свой дом можно построить в самые сжатые сроки. Скорость строительства каркасных построек можно сравнить разве что с домами из сендвич-панелей.
Если строго соблюдать технологию строительства, то теплоизоляционные качества такого строения достаточно высокие.
Из этого материала можно возвести дом любой планировки, конфигурации в плане и стиля.
Поскольку каркасная конструкция стен способствует небольшому удельному весу конструкций, под такое сооружение не нужно делать мощный заглублённый фундамент. Вполне достаточно будет мелкозаглублённого или столбчатого основания

Поэтому расходы на обустройство этой важной части постройки также значительно снизятся за счёт экономии материалов и сокращения объёмов земляных работ.
Поскольку поверхность OSB плит ровная и гладкая, уменьшаются расходы на наружную и внутреннюю отделку и выравнивание стен.
ОСБ – это материал, который легко поддаётся сверлению, пилению. Он достаточно прочный влагостойкий и долговечный

Поэтому монтаж отделки на такие стены проходит быстро и легко.

Каркасный дом из ОСБ имеет определённые недостатки, о которых тоже стоит упомянуть:

Если сравнивать ориентированно-стружечные плиты с кирпичом или бетоном, то постройки из ОСП не такие долговечные. Тем не менее, дом, сделанный из этого материала, в состоянии прослужить вам даже больше полувека.
Прочность стен и всего строения из ориентированно-стружечных плит будет ниже, чем у построек из искусственных и природных каменных материалов.

Как рассчитать количество?

Простейшим способом расчета является использование онлайн-калькулятора. В соответствующие окошечки вводятся собственные данные — высота ленты, общий периметр, умноженный на 2, и тип материала.

В результате получается количество древесины в кубометрах. Это удобно, так как обычный расчет производится по площади, которую уже после переводят в кубометры.

Для тех, кто не доверяет онлайн-калькулятору, пригодится методика расчета:

Вычисляется периметр ленты.
Делится на длину одной доски, получаем количество щитов.
По высоте ленты выбирается ширина щита (обычно, кратная ширине досок).
Вычисляется количество досок в каждом щите.
Умножается на количество щитов.
Полученный результат умножается на 2.

Кроме этого, надо вычислить количество планок, необходимых для создания поперечин и упоров. Оно определяется произведением общего числа щитов на количество планок одного щита.

ОБРАТИТЕ ВНИМАНИЕ!

Любой способ расчета достаточно приблизителен, поэтому рекомендуется приобретать на 10-15% больше, чем получилось при подсчете.

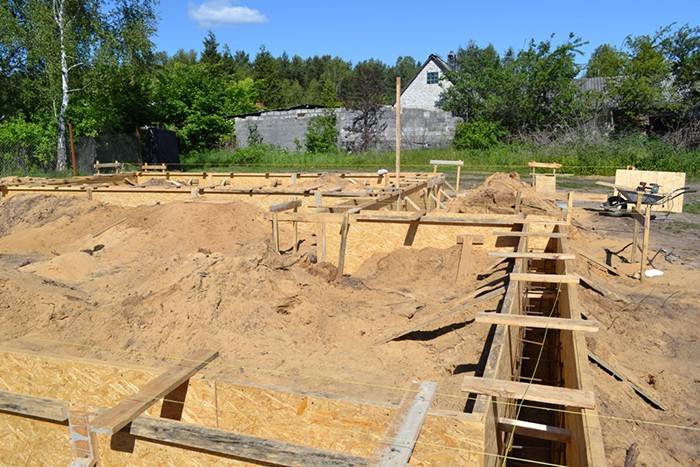

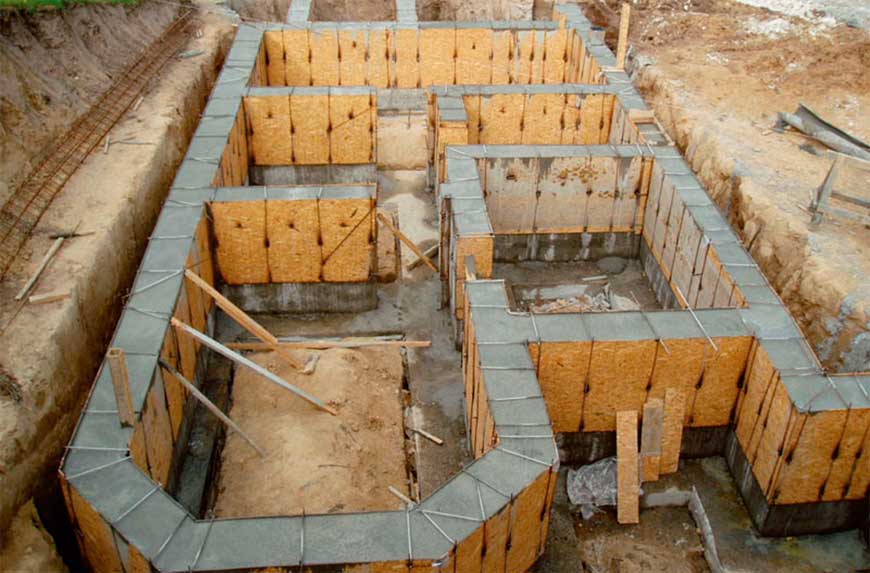

Конструкция опалубки с использованием ОСБ плит

Опалубка – это коробка, которая предназначена для удержания веса бетона до его застывания. Внутренне пространство опалубки определяет объем и массу материала, что используется для заливки фундамента.

Конструкции такого рода должны быстро возводиться и легко сниматься, сохраняя при этом достаточную прочность на то время, пока бетонно-бутовая смесь основания будущего строения успеет принять необходимую форму без выпучиваний и неровностей.

Плиты ОСБ часто используются частными лицами, которые возводят дома своими руками, потому что они в сравнении с обычными досками дают существенный выигрыш:

и в экономии материалов;
и в сокращении сроков производства работ;
и в конечном качестве закладываемого фундамента;
и в экономии средств, затрачиваемых на облицовку цокольной части основания сооружения.

Материалы для сборки опалубки из ОСБ

Расчет и строительство опалубки осуществляется уже после вырывания под фундамент канав в грунте.

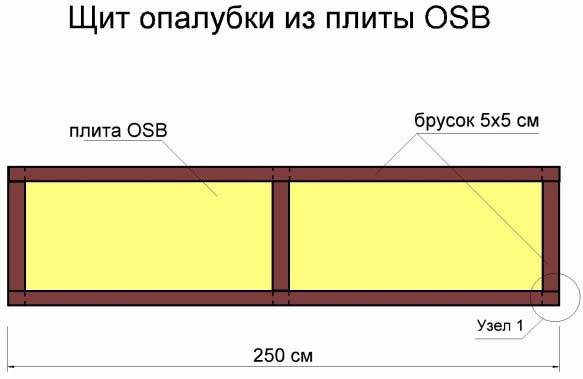

Готовая опалубка из ОСБ Кроме плит ОСБ, для строительства опалубки потребуются такие материалы:

бруски, необходимые для создания ребер жесткости на плитах ОСБ;
метизы (болты, шпильки, гайки, шайбы) для стягивания конструкции в единое целое;
пластиковая трубка для соединения двух противоположных стенок конструкции;
железные уголки, которые устанавливаются по углам для надежного соединения плит ОСБ;
колышки из арматуры;
фанеру и пергамин для закладывания щелей;
саморезы крепления до листов ОСБ фанеры и пергамина.

При подготовительных работах производится нарезка плит соответствующей высоты, отрезков пластиковых трубок, рассчитываются размеры блоков опалубки.

Утепление основания

Также при строительстве дома и изготовлении опалубки можно подумать заранее о том, как утеплить свой будущий дом. Для этого купите пенопластовые листы нужного размера и прикрепите к лицевой плите ОСБ изнутри. Чтобы листы материала утеплителя прочно были закреплены на бетонном цоколе, перед началом их установки на разборной конструкции пропустите проволочные петли через пенопласт. Благодаря такой строительной хитрости у вас получится надежно прикрепить пенопласт к фундаменту.

Лучший проточный электрический водонагреватель на душ ️|ТОП| 2019
Проведение агрохимического анализа почвы – особенности, методика + видео

Правила установки

Перед тем, как начать работы по созданию опалубки для фундамента из ОСБ, следует подготовить все нужные инструменты и приспособления, а также материалы для того, что соединять, укреплять и устанавливать.

Требуемый набор инструментов является стандартным для плотницких работ:

2 топора (маленький и большой).
Ножовка по дереву (можно лобзик или электрическую пилу).
Молоток.
Измерительные приспособления (строительный уровень, рулетка и отвес).
Отвертка (а лучше – шуруповерт).
Отрезки арматуры, деревянный брус, пластиковые трубы малого диаметра.
Метизы для крепежей (длинные шпильки или болты, саморезы, гайки).

ОСП плиты удобно разрезать

На детали требуемых размеров при использовании настольной или ручной электрической пилы. Но не переживайте, если у вас нет такого инструмента – ножовка тоже справится с этой задачей. Также нарезку плит можно проводить на специализированном стенде в строительных маркетах, по заранее взятым меркам.

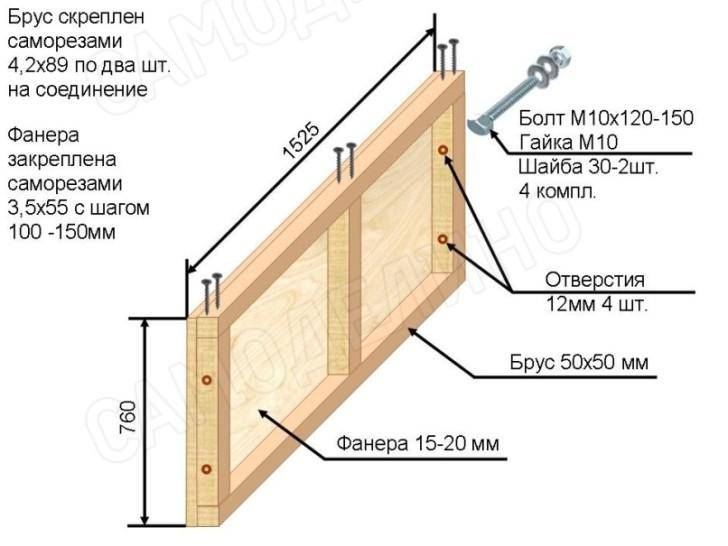

Во избежание деформаций разных частей опалубки во время заливки их следует укреплять ребрами жесткости из деревянных брусков

Также важно прикручивать их по периметру всех деталей и поперек

Данная мера предосторожности имеет особую актуальность, если вы собираетесь использовать листы, большие по площади, к примеру, при изготовлении опалубки для перекрытия или для стен фундамента с большой высотой

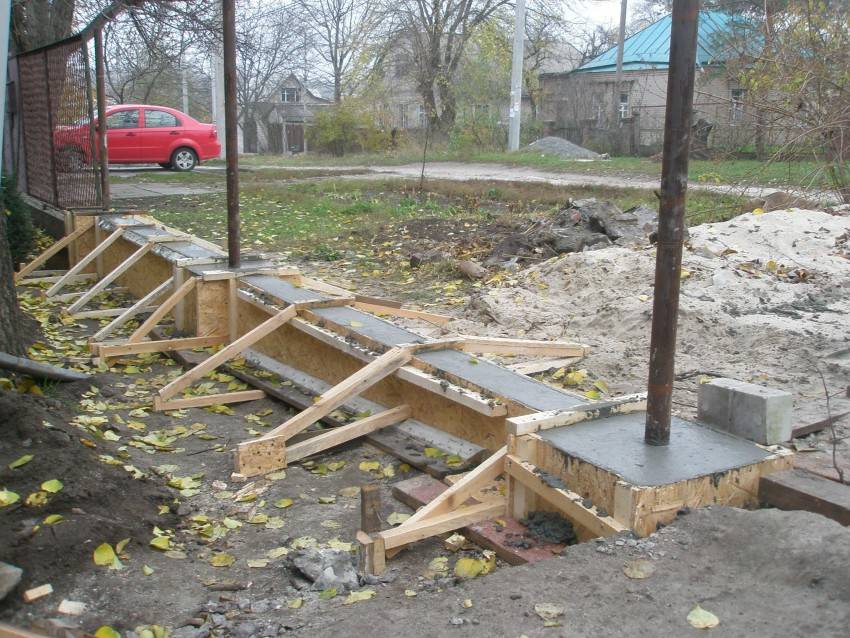

При изготовлении опалубки из ОСБ своими руками

Когда она по обе стороны бетонного элемента строения, две детали, которые стоят друг напротив друга, должны быть сложены вместе, а после в них, внизу и вверху следует просверлить отверстия для крепежного болта или шпильки. Когда между листами ОСБ установлен отрезок пластиковой трубы требуемой длины, можно пропустить сквозь нее шпильку и зажать при помощи гаек, что поможет сформировать короб. Для того, чтобы плиту не порвало от бетона и его веса, желательно подкладывать под гайки шайбы с большим диаметром.

При изготовлении углового короба для фундамента, одна из двух стенок обязательно должна быть длиннее, чтобы получилось сформировать угол. Теперь, когда коробы готовы, достаточно лишь сформировать фундамент требуемой конструкции. Готовые элементы можно начать опускать в траншею или котлован, расставлять по проекту здания и фиксировать между собой брусками. Саму же опалубку следует закрепить при помощи арматурных колышек, которые должны быть забиты в землю. Для высокого фундамента кроме арматуры рекомендовано использовать подкосы, каждый должен быть по 0,7 метра, чтобы предотвратить разрушение конструкции, которое возможно при заливке бетона. Между отдельными коробами щели можно заделать при помощи полиэтилена или пергамина.

Если ОСБ плиты используются для того, чтобы сделать невысокий фундамент

…или армированный пояс, вы можете обойтись упрощенным способом установки опалубки. Для этого детали армированного пояса следует прикрепить нижней частью к стенке длинными саморезами, а сверху при помощи деревянных брусков. После этого, возьмите вязальную проволоку и дополнительно стяните части между собой. Фундамент небольшой высоты можно укрепить саморезами на колышках из брусочков, которые вбиты в землю, по плану дома. После этого опалубку следует укрепить снаружи при помощи подкосов.

При создании опалубки для перекрытия, ОСБ плиты следует укладывать на частую решетку (0,5*0,5 метра) из поддерживающей балки, которая будет установлена на стойки требуемой высота. Желательно, чтобы стойки были через каждые 1,5 метра.

Для изготовления потребуются металлические трубы, но если их нет, можно взять в аренду или использовать промышленные стойки, предназначенные для монолитных работ. Также желательно, чтобы бетон был залит по всему периметру, при этом не создавал избыточное напряжение в определенной точке. Если не получается по различным причинам (организационным, технологическим) выполнить заливке без перерыва, то следует сделать рабочие швы по правилам проведения бетонных работ. К примеру, рабочий шов обязательно должен быть перпендикулярным оси элемента бетона и без откосов.

Как сделать опалубку из OSB плит своими руками?

Опалубка является неотъемлемой частью на строительной площадке. Она используется не только для возведения ленточного фундамента, но и лестниц, армопояса, плит перекрытий, колонн, стеновых конструкций. Позволяет создавать изделия из бетонного раствора определенной формы. Зачастую основными элементами для ее изготовления выступают деревянные доски или металлические пластины. Одним из наиболее практичных вариантов является ОСБ.

Ориентированно-стружечная панель относится к типу инженерных пиломатериалов, которая по своей древесной структуре напоминает ДСП. Она образуется при помощи специальных клеящих составов и прессованием нескольких слоев древесной стружки, сориентированной необходимым образом. Имеет несколько шероховатую поверхность, где видны мелкие щепки дерева размерами примерно 2,5х10 или 2,5х15 см. Они расположены хаотично, при этом их толщина и внешний вид отличаются друг от друга.

Для создания OSB используются три тонких слоя стружек, при этом два крайних противоположных друг другу укладываются вдоль, а средний – перпендикулярно. Именно такое ориентированное расположение обеспечивает должную прочность. Также применяются водостойкие синтетические смолы и прессование при высокой температуре под давлением, чтобы повысить эксплуатационные качества. За счет однородной структуры они хорошо работают на изгиб и разрыв.

Опалубка из ОСБ обладает:

Низкая гигроскопичность. Материал особо устойчив к набуханию или расслаиванию.
Простота в обработке. Легко поддается пилению и сверлению.
Многоразовые. OSB-3 не теряют своих качеств, так как одна из сторон ламинированная.
Малый вес. Упрощает монтажные работы, поэтому востребована у частных застройщиков.
Возможность применения большегабаритных плит, что позволяет создавать крупнощитовую опалубку с малым количеством стыков.

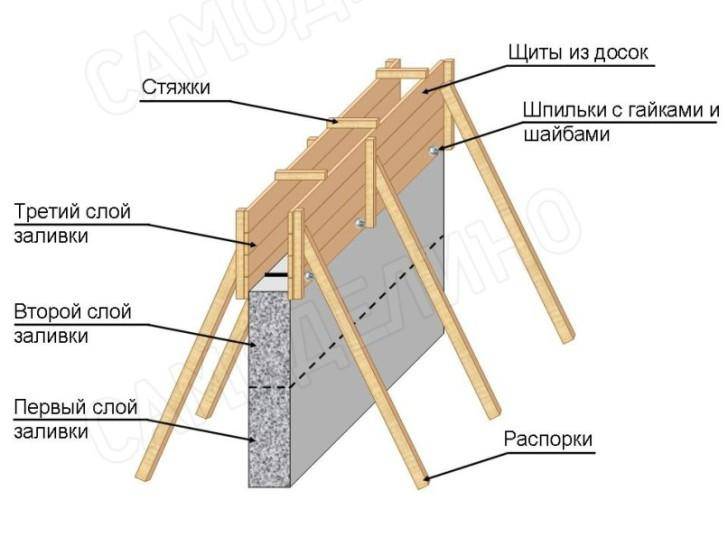

Переставляем щиты и заливаем фундамент по частям

Заливка фундамента по частям предусматривает вертикальное или горизонтальное расположение стыковочных швов. При их вертикальном расположении бетонное основание разделяют перегородками. После отверждения бетонной смеси в первой секции перегородка снимается и переставляется на длину следующей секции. Таким образом заполняется весь периметр основания.

При горизонтальном расположении стыковочных швов перегородки не устанавливаются. Чаще всего этот метод используется при обустройстве фундаментов ленточного типа. Бетонная лента разделяется по высоте на несколько частей и последовательно заливается слоями бетонной смеси до достижения уровня грунта. Стыковочные швы нельзя располагать на поясах армирования, они должны находиться выше или ниже их уровня.

Заливку фундамента частями можно осуществлять, дождавшись полного отверждения фрагмента бетонного основания, только после этого приступая к изготовлению следующего или делая краткосрочные перерывы в работе. В последнем случае, для того, чтобы бетон не схватился, его поверхность покрывают полиэтиленовой пленкой или рубероидом. Сняв укрытие, можно продолжить процесс заливки фундамента.

Метод устройства фундамента по частям позволяет переставлять съемные щиты опалубки с уже готового участка на следующий. Таким образом, экономятся материалы и время изготовления ограждений.

Независимо от вида фундамента и материала опалубки, для ее обустройства полезен чужой определенный опыт. Пусть видеоролик разрешит все оставшиеся у Вас вопросы.

Loading…

Поделитесь с друьями!

Основные требования

Ключевые нормативы указаны в тематическом ГОСТ 34329, введенном в оборот в 2017 году. Стандарт заявлен как пригодный для всех видов монолитно-бетонных и железобетонных конструкций. Существует три главных уровня качества, соответствие которым оценивается весьма строго. Нормируются:

отклонения по линейным габаритам;
перепады на поверхностях, образующих формы;
нарушения прямолинейности основных частей опалубки;
различия по длинам диагоналей;
число выступов на квадратном метре (максимальное);
высота впадин на основных плоскостях конструкции.

Разумеется, положениями стандартов относительно вероятных дефектов дело не ограничивается. Очень важную роль играет прочность таких конструкций. Чем они крепче, тем надежнее, и значит, лучше выполнят свою задачу при прочих равных условиях. Другим важным практическим нюансом является простота сборки и разборки. От этого показателя зависит удобство применения на стройке.

Дополнительно оценивают:

плотность (отсутствие любых щелей и незапланированных, не предусмотренных по проекту выемок);
соответствие размеров необходимым требованиям;
уровень стандартизации (типизации), влияющий на возможность многократного применения;
гладкость внутреннего объема (любые шероховатости там противопоказаны);
потребность в крепежах (чем она меньше, разумеется, тем практичнее изделие).

Сопротивление предусмотренной по проекту нагрузке должно составлять минимум 8000 Па. Оно должно включать и сопротивляемость к воздействию массы заливаемого раствора. Прогиб по вертикали не должен быть более 1/400, а по горизонтали планка требований немного мягче — 1/500.

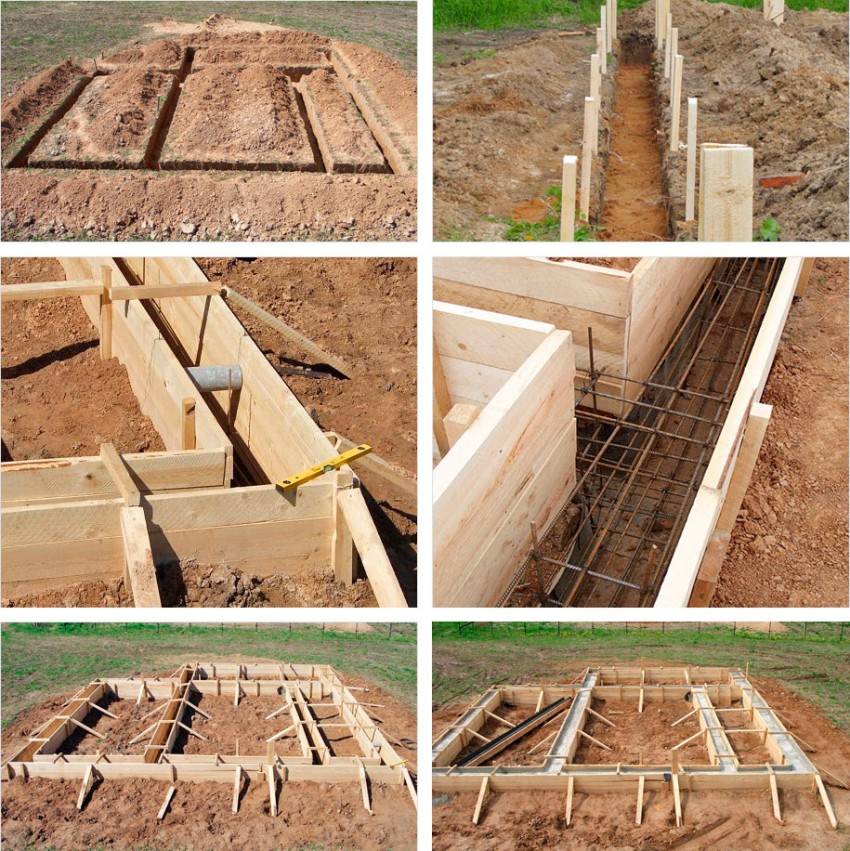

Этапы сооружения опалубки

Процесс изготовления опалубки можно разделить на несколько основных этапов:

Заготовка брусьев и досок подходящей толщины. Высота брусков должна быть выше будущей конструкции не менее чем на 50 см. Брусья лучше заточить, чтобы проще вбивать в землю.

Монтаж щитков из досок. Щитки лучше собрать отдельно, а затем смонтировать на каркас из брусков.

Разметка будущего сооружения на земле с помощью кольев и веревки.

Подготовка траншеи необходимой глубины. В траншее нужно сделать песчаную подушку, поверх которой уложить слой гравия средней фракции.

Для повышения надежности необходимо сделать поперечные перегородки из брусков, стягивающие противоположные стены конструкции.

Для предотвращения просачивания цементного раствора сквозь щели, стенки опалубки стоит укрыть полиэтиленовой пленкой.

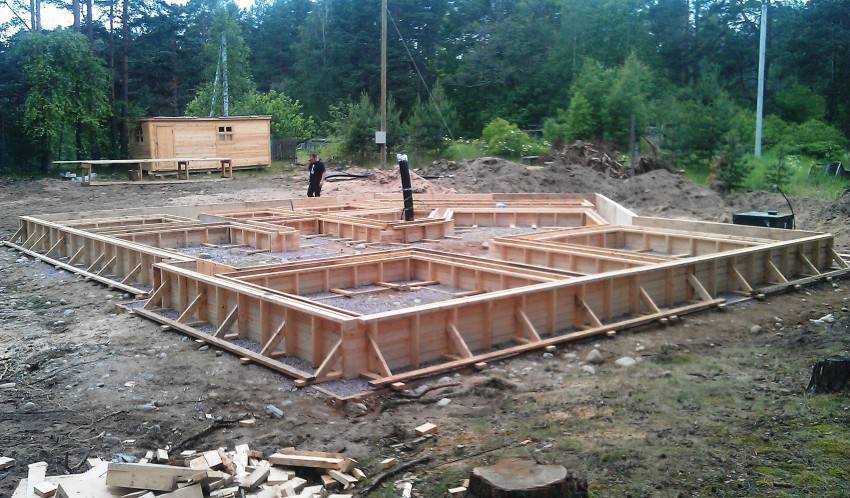

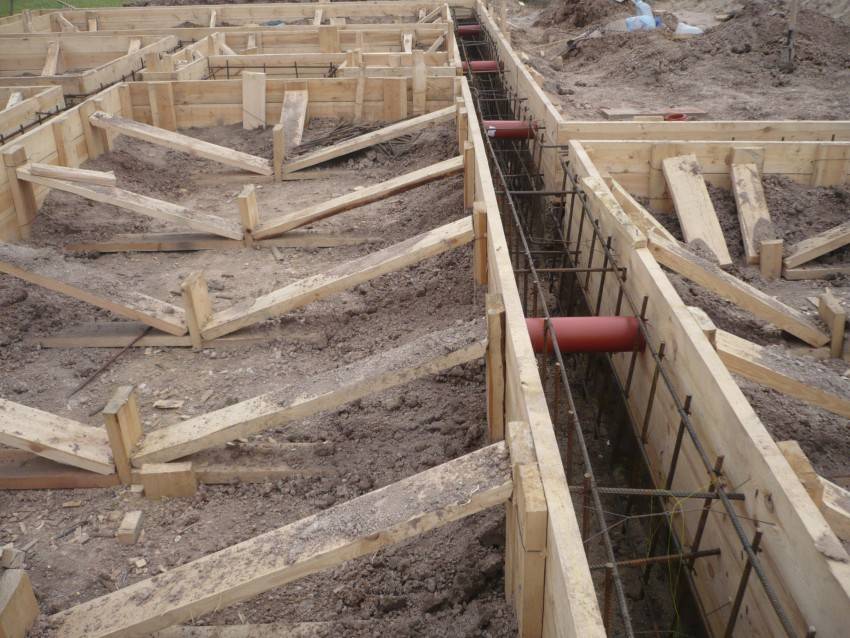

Деревянная опалубка

Наиболее распространенный метод изготовления опалубки. Деревянная доска значительно прочнее фанеры, но обычно дешевле металлических щитов.

Причем можно использовать и тонкие доски, но все же перед тем, как сделать опалубку своими руками из доски, стоит рассчитать нагрузку. Для небольших конструкций подойдет и 10 мм доска.

Сначала изготавливается каркас из брусков. Затем каркас обивается деревянными щитками из доски. В качестве стяжек применяются те же бруски.

Преимущество данного вида опалубки заключается в том, что зачастую его можно изготовить из отходов деревянных материалов, которых обычно много на стройплощадках. Но, все же поврежденные, гнилые доски использовать не стоит, они могут не выдержать нагрузку.

Деревянная опалубка не позволяет добиться идеально ровной поверхности фундамента. Но, в случае с фундаментом это наоборот преимущество.

Ориентировано стружечная плита

Применение

ОСБ плиты достаточно часто используют при жилищном строительстве. Благодаря уникальным механическим свойствам данного строительного материала есть возможность использовать его для различных целей. Чаще всего такие плиты нужны для изготовления обрешетки на полы, стены, настила крыши и опалубки фундамента, а также остальных железобетонных и бетонных элементов строения. Для стен наружного типа такие панели выпускают с ламинированием на одной из сторон, что в значительно мере помогает упростить монтажи увеличивать энергоэффективность конструкции ограждения. Также ОСБ часто используют при изготовлении мебели.

Производство

Прежде чем купить ОСБ для опалубки фундамента, материал изготовляют на производстве. Плиты делают в виде широких матов, а также из слоев стружки, которая по-разному ориентирована, склеенных и сжатых адгезивами из синтетических смол и воска (5% смол/воска и 95% древесины). Как правило, в тех смолах, которые используются, есть фенол формальдегид, изоцианит и формованный меламином формальдегид мочевины. Каждое из этих связующих является устойчивым к воздействию влаги. Как правило, используется комбинация вяжущих средств – в середине используется изоцианит, в лицевых же слоях есть формальдегид мочевины. Это помогает уменьшить количество циклов прессования, а также одновременно с этим придает красивый внешний вид поверхности плиты.

Слои делают следующим образом – древесина измельчается на полосочки, которые после просеивают и дальше при помощи различных приспособлений ориентируют при подаче на линию формовки. Для внешнего слоя стружку выравнивают по оси прочности плиты, а внутренние слои строго перпендикулярно. Количество размещенных слоев в какой-то степени будет зависеть от того, какая должна быть толщина панели, которую требуется изготовить, но все же ограничено тем оборудованием, которое используется на производстве. Отдельные слои тоже могут отличаться по толщине, чтобы придавать разную толщину для плиты (как правило, из 17 см слоя получаются панели с толщиной 1,7 см). Далее мат укладывают под термальный пресс, чтобы сырья сжалось и скрепилось благодаря тепловой активации и отвердевания смолы, которая покрывает древесину. После этого отдельные панели следует нарезать из матов на нужный размер.

Обратите внимание, что ОСП панели для конструкций из древесины можно отрезать и устанавливать так же легко, как и натуральную древесину. https://www.youtube.com/embed/87LcjI2XhNg

Технические свойства и разновидности

Коррективы при производственном процессе могут отразиться на том, что будут отличия в толщине, размере плит, а также их прочности и жесткости. ОСБ плиты для опалубки своими руками хороши тем, что не имеют внутренних пустот и являются водостойкими, хотя для них и требуются дополнительные оболочки для получения водонепроницаемости и не сильно подходят для наружных видов работ. У готовой продукции есть свойства, чем-то схожие с фанерой, но дешевле и однороднее. При проведении испытаний ОСБ на излом выявлено, что материал отличается высокой грузоподъемностью и показатель этот выше, нежели у деревянных фрезерованных панелей.

Есть 4 разновидности плит ОСБ, которые определены в плане механических характеристик и относительной устойчивости ко влаге:

OSB/1 – плиты общего предназначения для отделки помещений изнутри (мебель включительно), требуется для использования в сухих условиях.
OSB/2 – несущие плиты, которые нужны для использования только в сухом помещении.
OSB/3 – плиты несущего типа, которые допустимо использовать в условиях повышенной влажности.
OSB/4 – плиты несущего типа (для больших нагрузок), которые допустимо использовать в условиях повышенной влажности.

Хотя в ОСБ нет непрерывного волокна, как у натуральной древесины, у нее есть ось, по которой сила сопротивления самая большая.

Требования к опалубке

Основное требование, которое предъявляется к конструкции, – прочность. В процессе заливки бетонного раствора конструкция испытывает серьезные нагрузки, особенно если бетон заливается напрямую из бетономешалки или насоса. Чтобы удерживать жидкий раствор без изменения формы, опалубка должна быть жесткой.

Между элементами не должно быть щелей, так как жидкая масса может через них просачиваться, что значительно увеличивает расход бетонной смеси. Незначительные щели могут присутствовать, но только в том случае, когда качество поверхности бетона не играет роли, например, при создании ленточного основания, которое в дальнейшем будет штукатуриться или закрываться финишным материалом.

Виды опалубок

Конструктивно опалубки разделяются на два основных вида – съемные и несъемные. Несъемные предполагают использование опалубочного материала в качестве финишной отделки или утеплителя.

Съемные

Особенностью съемной конструкции является возможность демонтажа. И это необходимо учитывать уже на этапе установки.

Съемная опалубка должна крепиться таким образом, чтобы после затвердевания бетона оставался доступ ко всем элементам крепежа. Главное правило: её нельзя крепить изнутри, так как после заливки бетона нельзя будет раскрутить конструкцию и её придется ломать, что повлечет за собой неминуемое повреждение фундамента.

Если опалубка изготовлена из металла и допущены нарушения в процессе монтажа, то есть конструкция закреплена изнутри, то ее вообще невозможно разобрать без повреждения фундамента.

Несъемная опалубка

Материал, который используется в качестве несъемной опалубки, может быть разным. Если конструкция собирается из листов плоского шифера, то они выполняют функцию отделочного материала, предотвращая попадание влаги на фронтальную поверхность бетона и тем самым продлевая срок службы фундамента. Демонтировать шифер после затвердевания бетона без его повреждения невозможно. В последнее время несъемная опалубка стала изготавливаться из листов пенополистирола, которые собираются в единую систему при помощи дополнительных крепежных деталей. В таких конструкциях могут применяться внутренние элементы крепежа, которые после заливки смеси скрываются бетоном.

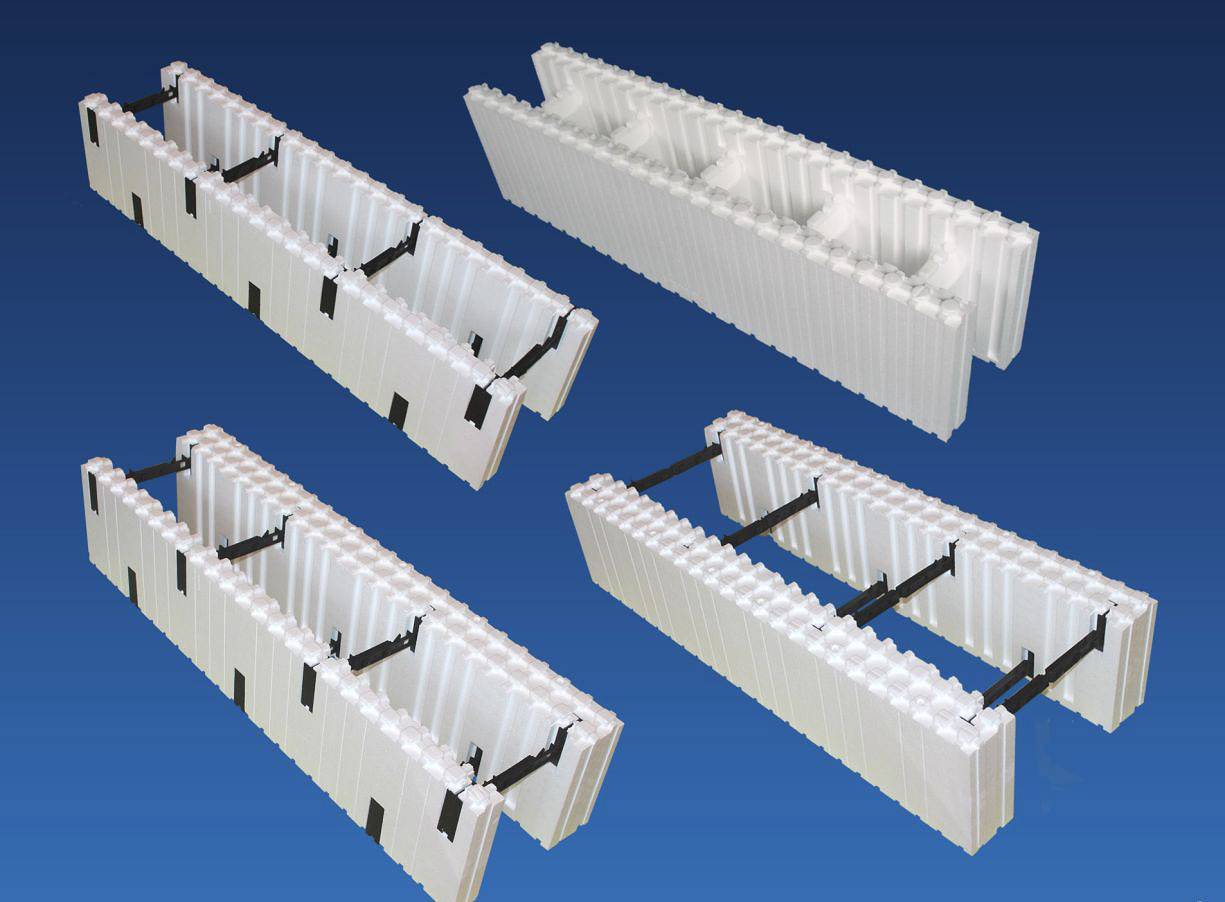

Существуют несъемные изделия из теплоизоляционных материалов заводского производства, для которых производитель разработал не только крепления, но и весь технологический процесс. Это значит, что сборка производится согласно инструкции производителя и при помощи определенных крепежных элементов.

Выбирая систему из пенополистирола от определенного производителя, необходимо обратить внимание на крепежи, при помощи которых она монтируется. Иногда цена на крепеж для определенной конструкции из теплоизоляционных материалов может быть завышенной, в таком случае лучше рассмотреть предложения другого производителя

Иногда цена на крепеж для определенной конструкции из теплоизоляционных материалов может быть завышенной, в таком случае лучше рассмотреть предложения другого производителя.

Что такое ОСБ

Материал под названием ОСБ – это ориентированно стружечная плита, аббревиатура образована от английского названия материала (OSB). Для производства используется разнокалиберная щепа.

Прочность материала достигается за счет того, что это многослойный материал, причем каждый последующий слой расположен перпендикулярно по отношению к предыдущему. Для скрепления слоев применяются особые виды клея.

В зависимости от используемого клеевого состава и технологии производства выделяют четыре класса ОСБ. Класс материала определяет его использование. Так, ОСБ первого класса имеет невысокие показатели устойчивости, её применяют для второстепенных работ.

Наиболее прочным вариантом является ОСБ четвертого класса, но этот материал имеет довольно высокую стоимость. Поэтому для сооружения опалубки чаще используются плиты третьего класса, они стоят дешевле, но имеют достаточную прочность.
