Способы и методы опрессовки систем отопления

Промывка и опрессовка системы отопления

Перед началом проведения работ по гидроопробыванию неизбежно возникает закономерный вопрос: что такое опрессовка?

Промывка (опрессовка) системы отопления – это испытание закрытой системы отопления воздухом или водой, которое подразумевает под собой подачу в систему под давлением воздуха или же воды гидравлическим насосом.

Благодаря качеству и устройству системного обогрева в наши дни такая проверка не причинит трубопроводам никакого вреда. Более того, для ее проведения не потребуется большого количества помощников. С помощью специальных инструментов вы сможете определить нарушения, образованные в системе. Необходимо зафиксировать все нарушения.

Опрессовка обычно проводится в следующих случаях:

• после завершения проведенного в помещении ремонта;
• если проводится подготовка к зимнему сезону;
• в случае замены одной из частей трубопровода.

Что важно знать о промывке и опрессовке отопления

Герметичность и высокий порог рабочего давления в водопроводной и отопительной системе – важные показатели для их эффективного функционирования. Показатели давления измеряются манометром при опрессовке и промывке системы отопления. Все нормы и правила для жилых зданий отражены в таблице СНиП.

Уровень рабочего давления напрямую зависит от этажности – чем больше в доме этажей, тем выше рабочее давление в системе. Опрессовывать и прочищать магистраль с теплоносителем рекомендуется в том случае, когда очевидно превышение давления на 35-40% и более. Профилактические работы по опрессовке – это возможность выявить дефекты труб и радиаторов, а также недостатки их соединения. Даже при качественном монтаже трубопроводов со временем трубы засоряются.

На срезе демонтированной трубы виден бугристый осадок, из-за которого сужается просвет. Эти отложения при обогреве снижают КПД отопительной системы. Химический анализ показывает, что процентное соотношение отложений по регионам отличается. Но основу составляет:

• отвердевший кальций;
• ржавчина;
• органические отложения;
• окислы серы, цинка, меди и магния.

Налет увеличивает общую нагрузку, затрудняя ток горячей воды на поворотных участках магистрали, в кранах и соединительных узлах. Постепенно часть радиаторов отопления может быть настолько засорена, что не способна полноценно функционировать. Осадок в трубах способен привести к трещинам и разрывам соединений на любом этаже.

Со временем в трубах скапливаются отложения разных веществ, которые сужают просвет и ухудшают движение теплоносителя

Для гидроопрессовки частных домов достаточно 2 атмосфер, во многоэтажной застройке предельное давление – до 6-7 атмосфер. Однако условия работы и такое давление специальным компрессором создают специалисты, проверяя показатели манометром и индикаторами.

В частном секторе предусмотрены подобные нормы, но фактически работы проводятся значительно реже – только после обнаружения дефектов трубопровода:

• течь и постоянная сырость под радиатором или трубой;
• частичная или полная разгерметизация с «фонтаном» возле батареи;
• постепенная закупорка одного из участков, в результате 1 комната остается холодной.

Профилактические меры гарантируют теплоотдачу, установленную нормами СНиП при оптимальном давлении. Хорошее состояние тепловой магистрали – это эффективность работы и высокая продуктивность отопления, а также снижение затрат на обогрев построек.

Основные работы подготовительного этапа

Перед тем как опрессовать систему отопления в частном доме, отдельном блоке или квартире, необходима предварительная подготовка:

• проверка работы шаровых кранов, вентилей и прочей запорной арматуры, которые, как и трубы, покрываются осадком и ржавчиной (обкипают);
• общее отключение или отсечение от общей магистрали через вентили и заглушки;
• слив теплоносителя;
• смена сальниковых уплотнителей;
• подготовка хомутов для обеспечения герметичности в случае аварийной ситуации;
• профилактический осмотр и реставрация теплоизоляции:
• проверка герметичности отопительного контура.

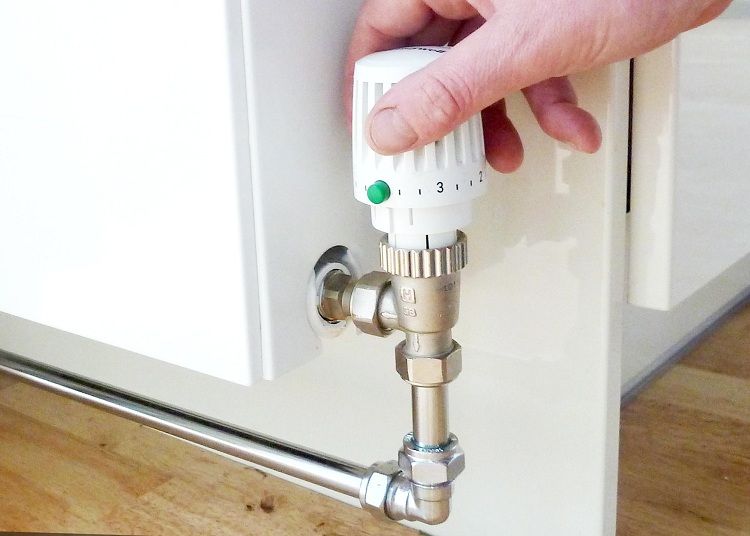

Перед началом опрессовки при помощи кранов сливается теплоноситель из труб и радиаторов отопительной системы

Основная цель опрессовки и промывки системы отопления – профилактическая проверка отопительного контура для обнаружения проблемных участков и подтверждения готовности к новому отопительному сезону.

1. Промывку труб и радиаторов отопления проводят разными способами:
2. Гидрохимический (специальные реактивы растворяют соли и окислы).
3. Барботаж (чистка системы сжатым воздухом и водой при высокой турбулентности).
4. Пневмоудар (вытеснение загрязнений воздухом под давлением для высокой турбулентности).
5. Комплексный метод.

Гидравлическая проверка проходит после этапа промывки. Чем дольше работала системы отопления без промывки, тем в худшем состоянии внутренние стенки металлических труб.

Когда проводится опрессовка?

Работы по опрессовке отопительной системы предполагают испытание на герметичность. Это мероприятие необходимо:

• при запуске после завершения монтажа;
• при проведении ремонтных работ на участке контура;
• при осуществлении планово-предупредительных работ в ходе подготовки к отопительному сезону.

По сути опрессовка – определение уровня герметичности отопительной системы. Она заключается в последовательном выполнении ряда операций:

• создание давления при помощи нагнетания воды или воздуха;
• обнаружение разгерметизации;
• выявление участков, где жидкость или воздух покидают пределы системы.

Современные конструкции отопления не требуют большого числа людей для проведения такой проверки. Помогает специальное оборудование.

Наличие повышенного давления станет причиной выхода из строя на аварийных участках приборов и узлов. На элементы, находящиеся в нормальном состоянии, избыточное давление не окажет негативного влияния.

Технология гидравлического испытания в частном доме

Так как в закрытых автономных отопительных давление невелико, то для создания избыточного давления используют насосное оборудование любого типа. Возможно проведение испытания путем соединения отопительной системы с магистралью подачи воды, в которой уровень давления удовлетворяет условиям. Для запитки водопроводной водой используется сливной кран или кран, специально установленный для этих целей. Они располагаются в нижней точке, что обеспечивает свободное вытеснение воздуха.

Температура воды не должна превышать 45 градусов Цельсия. Простые конструкции системы отопления, выполненные своими силами, проходят испытания без привлечения сторонних организаций. Алгоритм действий не отличается от последовательности работ в многоэтажных домах.

При использовании воды, используемой при испытании, как теплоноситель, важен уровень ее жесткости. Требуемый показатель – 75-95 единиц. Сомнения по поводу пригодности воды могут возникнуть, если после ее использования образуется накипь на нагревательных элементах бытовых приборов (электрочайник, стиральная машина, бойлер).

Если вода в дальнейшем не будет использована, то ее сливают. Сразу же после этого необходимо залить в систему теплоноситель

Это важно при использовании стальных труб и металлических отопительных приборов, незащищенных внутри

Гидравлическая опрессовка

Существует два способа испытания системы – гидравлический и воздушный. Остановимся на каждом из них более подробно.

Итак, гидравлический метод опрессовки представляет собой наполнение водой собранной и готовой к испытанию системы, и создание в ней гидравлического давления, вследствие чего должны быть обнаружены протечки и слабые места. К примеру, для системы из труб Рехау испытание проводится в течение трех часов. При этом первые два часа обеспечивается рабочее давление в системе, а в течение третьего часа оно должно быть выше на 30%.

В российских реалиях проверка надежности отопительной системы проводится давлением максимум в 10 бар. При этом следует обязательно проверить, чтобы и трубы, и все узлы системы (коллектор и прочее) были рассчитаны на максимальное рабочее давление не менее данного значения.

Таблица для поверки давления труб

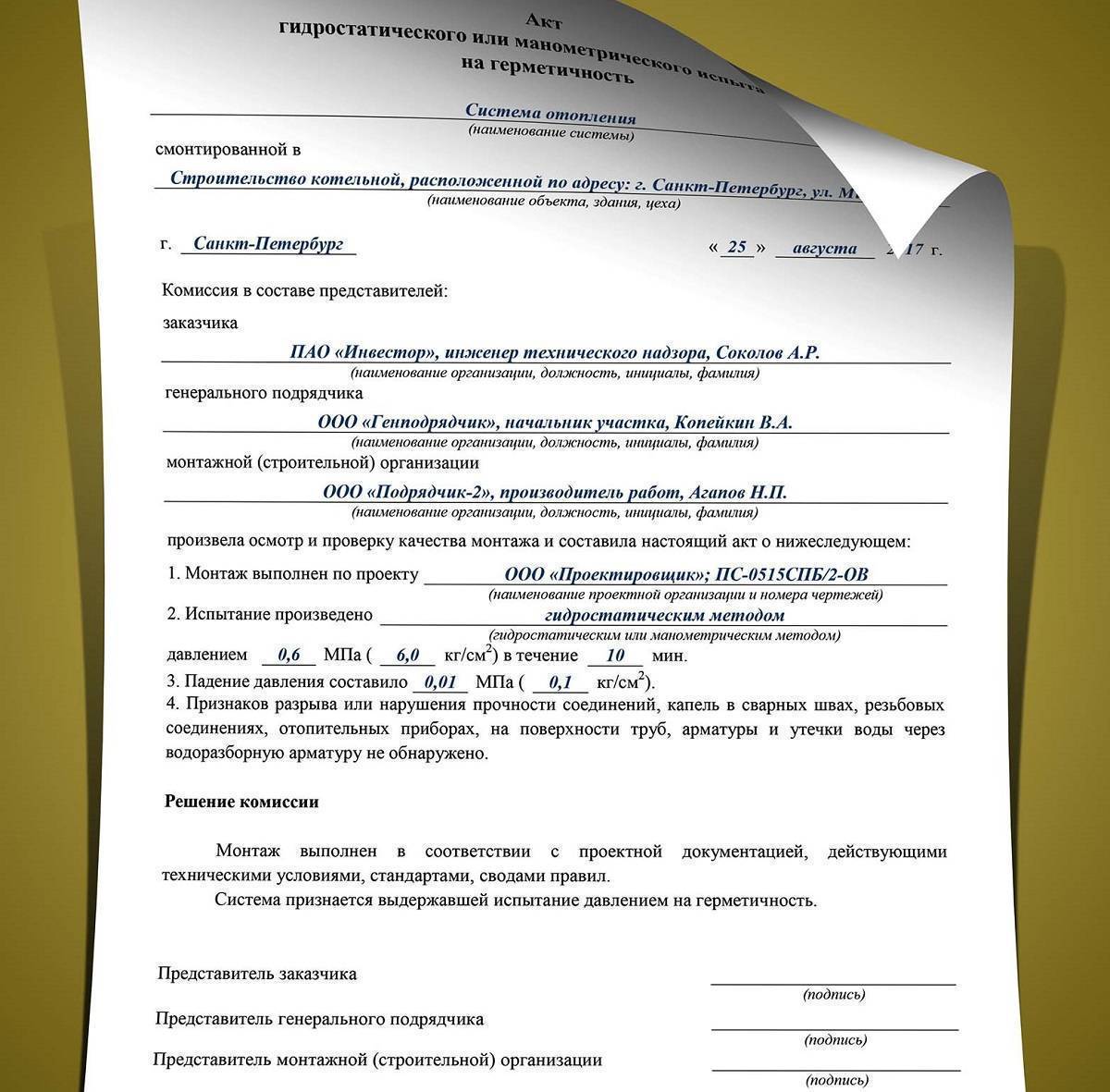

Акт о проведении опрессовки

Когда проверка на прочность отопительной системы проводится профессиональными организациями в жилых зданиях с централизованной схемой, обязательно составляется акт о выполненных работах. В этом документе описываются условия испытаний, и дается заключение о качестве тепловой сети и оборудования.

Для частного хозяйства с децентрализованным отоплением, тем более сделанного своими руками, ответственным лицом по умолчанию является сам домовладелец. Естественно, выполняя работы, направленные на проверку целостности и надежности домашнего отопления, хозяин вряд ли станет писать акт о проведенных испытаниях самому себе.

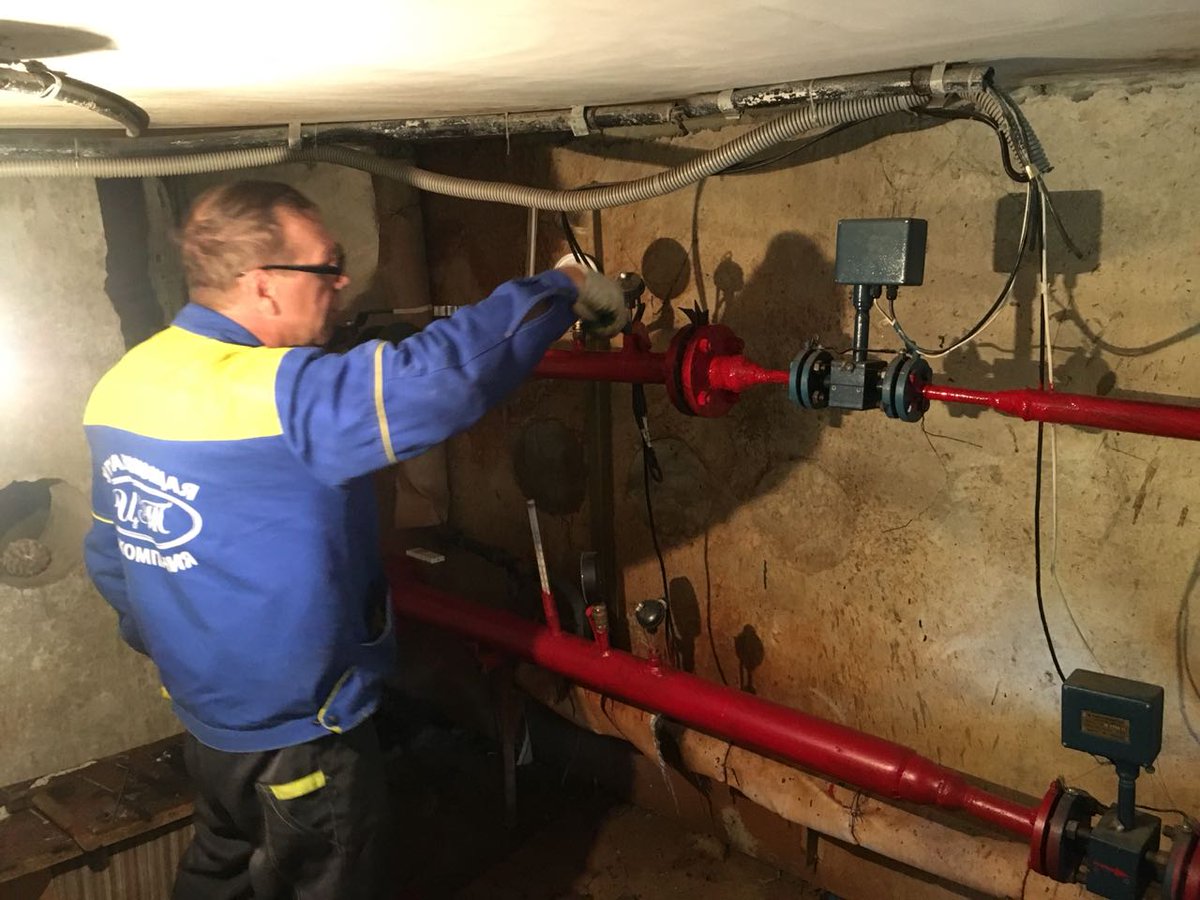

По результатам опрессовки, проведенной муниципальными службами и жилищными товариществами, составляется акт. Владельцу частного дома тоже не помешает зафиксировать показания манометров в ходе выполнения проверки работоспособности системы

Не будет лишним сохранить на будущее условия и параметры, при которых проводилась опрессовка:

• значения испытательного давления;
• время выдержки;
• температуру жидкой среды;
• разницу давлений начала и конца периода выдержки.

Эти данные пригодятся для сопоставления с показателями следующей проверки. По цифрам можно в какой-то степени судить об общем состоянии отопительной системы. Информацию желательно записывать и хранить в специально сделанном для этих целей домашнем журнале. Или же выбрать более современный вариант – электронный журнал.

Как опрессовать систему отопления? Последовательность выполнения действий

Изначально нужно подготовить систему. Если она автономная, то для начала необходимо отключить теплогенератор. Если же неавтономная, то посредством кранов надо перекрыть то место, которое будет подвергаться проверке.

Важное требование — необходимость слива теплоносителя. Затем контур системы надо заполнить водой, которая нагрета не более чем до 45°С

Прим этом воздух понемногу сбрасывается. На следующем этапе вы должны подсоединить компрессор для опрессовки системы отопления, так в трубы начнет попадать воздух. Изначально давление надо довести до рабочей отметки и хорошо осмотреть пространство на возможные недочеты

Затем контур системы надо заполнить водой, которая нагрета не более чем до 45°С. Прим этом воздух понемногу сбрасывается. На следующем этапе вы должны подсоединить компрессор для опрессовки системы отопления, так в трубы начнет попадать воздух. Изначально давление надо довести до рабочей отметки и хорошо осмотреть пространство на возможные недочеты.

После этого давление последовательно увеличивается до испытательного уровня — так его надо выдержать примерно 10-15 минут. Затем надо хорошо осмотреть все места на наличие утечек. Обязательно надо проверить арматуру, радиаторы и все стенки труб на наличие свищей.

В случае обнаружения каких-либо недочетов их надо зарегистрировать. Также нужно убедиться в том, что все краны и клапаны исправны. Далее, при помощи параметров манометра, задается падение уровня давления. И, наконец, исходя из полученных результатов проверки готовится акт.

Давление в трубах

Исходя из требований СНиП, испытательный уровень давления должен превышать рабочее в 1,5 раза, однако — не заходить за отметку в 0,6 Мпа. Правила технической эксплуатации тепловых сетей диктуют, что норма — когда давление в 1,25 раза превышает рабочее, но не переходит показатель в 0,2 Мпа.

Как выполнить опрессовку отопительной системы своими руками

Очень часто в процессе обустройства дома изначально устанавливается отопительная система, а уже после подсоединяется вода. В связи с этим, для закачивания воды в трубы применяется крупная цистерна с водой и погружной насос. В процессе осуществления манипуляции надо постоянно отслеживать давление и отслеживать уровень жидкости в емкости, и, при необходимости, пополнять запасы. В момент, когда показатели давления дойдут до отметки в 2-2,5 Атм, насос прекратит работу, а неиспользованное количество воздуха начнет медленно спускаться из системы. Осуществляется эта процедура посредством крана Маевского. Затем, после того, как отметка на манометре снизится до 1 Атм и менее, можно продолжать заливать воду. Выполняется это до того момента, пока вода не вытеснит абсолютно весь воздух, а давление не дойдет до 1,2 — 1,5 Атм.

Если утечки и неполадки отсутствуют, то можно подсоединять котел и выполнять запуск системы.

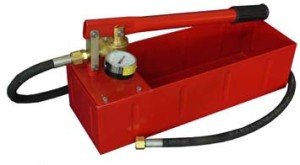

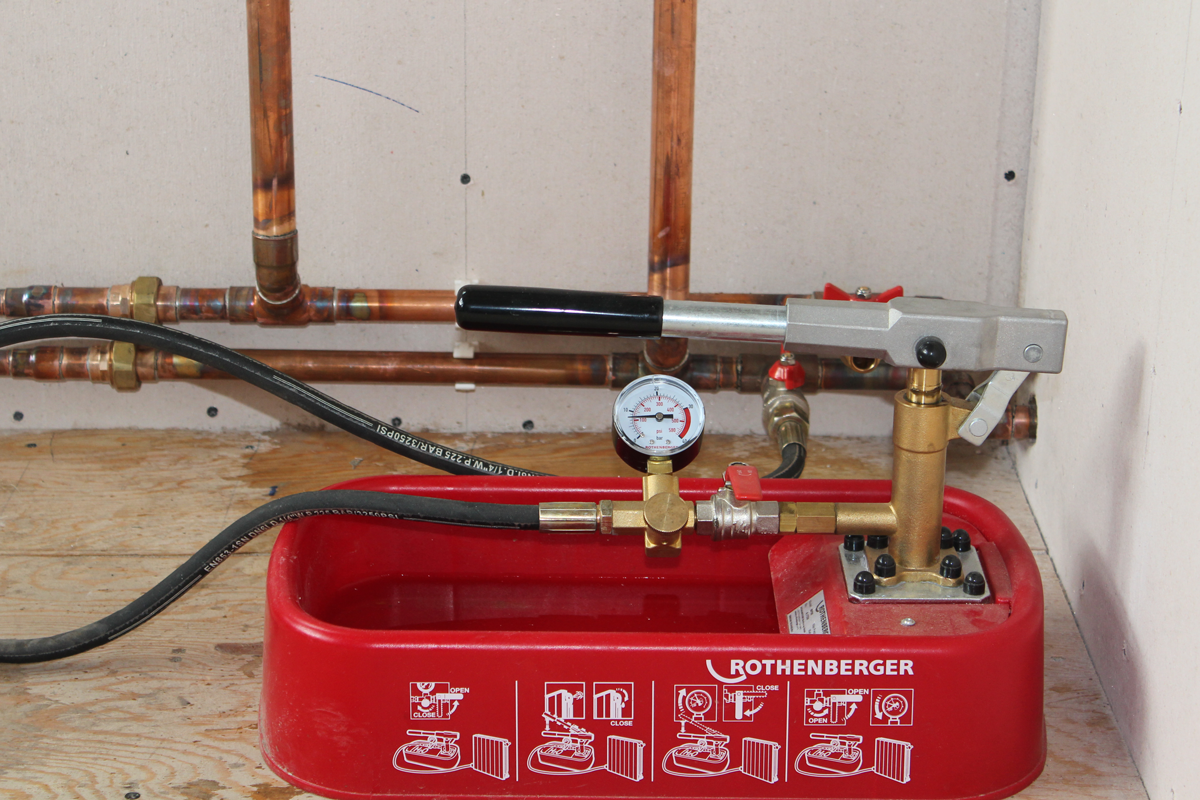

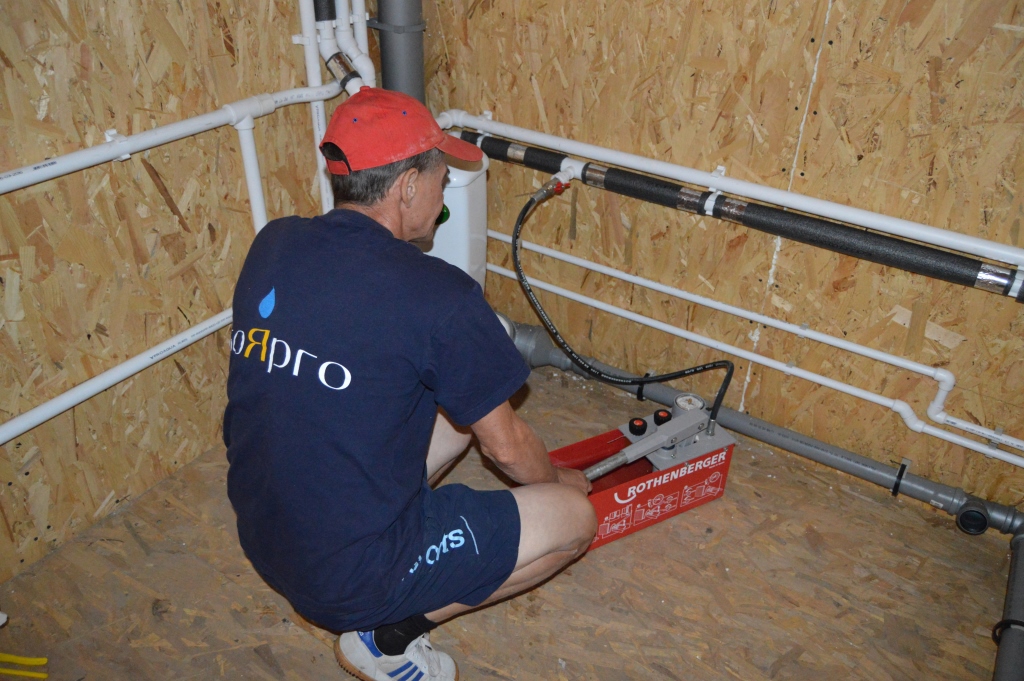

Ручной насос для опрессовки системы отопления Rohenberger RP50-S

Чтобы осуществить опрессовку отопительной системы самостоятельно, можно воспользоваться дешевыми погружными насосами, а в качестве резервуара для воды вы можете применить бочонок или ведро.

Если вы не имеете опыта в этом вопросе, то во избежание трудностей в момент выполнения процедуры опрессовки, лучше обратиться к специально обученным людям. Так вы обеспечите себя качественным проведением процедуры, к тому же на руках у вас будут все документы о выполненных работах.

https://youtube.com/watch?v=GXpChelUWMQ

Теперь вы знаете, что такое опрессовка и системы отопления и как она производится.

Что важно знать о процессе промыва труб и радиаторов

Опрессовка системы отопления – это ее «продув» под давлением, проводимый после гидропрофилактики. Промывка, также как и опрессовка, проводится в 2 этапа. Посредством дренажных отверстий сливают загрязнения, выходящие вместе с водой.

Для эффективной прочистки кальциевый осадок с примесью ржавчины предполагает разрыхление химическими реактивами. Часть илистых осаждений легко поднимается в виде взвеси и выводится из системы при опрессовки любым способом. После удаления отложений на внутренней стенке трубы обязательна повторная промывка. Есть вероятность, что на поворотных и узких участках отложения не только не ушли, но и «прихватили» новую грязь.

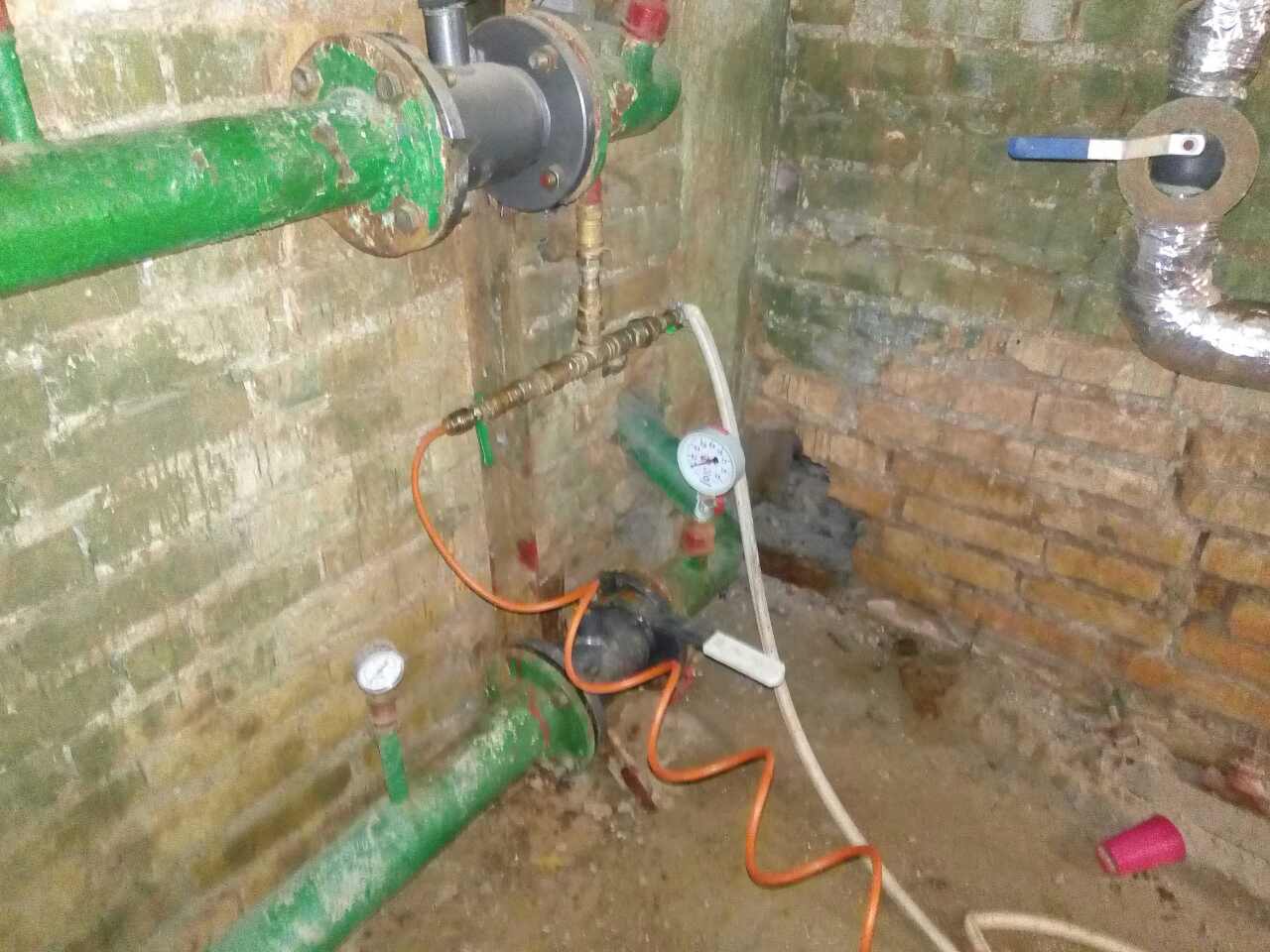

Опрессовка производится под высоким давлением, которое нагнетается в систему специальным аппаратом

Ненадежное «временное покрытие» прогнившей трубы обнаруживается при обработке давлением. Рано или поздно из проблемного участка вода потечет в отопительный сезон. Нередко жильцы слышат странный шум при заполнении системы теплоносителем. Это говорит о «завоздушенных»  участках, особенно когда батарея остается холодной после подачи горячей воды. Воздушные пробки также ликвидируются под давлением, но воздух выпускают на верхнем этаже перед запуском.

Перед промывкой обязательно убирать вещи, которые могут быть безнадежно испорчены при аварийной ситуации

Специалисты также рекомендуют обращать внимание на грязевики у нагнетательного оборудования и на выходе. Это обеспечит некоторую защиту от накопившихся за несколько лет загрязнений радиаторов отопления

Независимо от сроков планового запуска теплоносителя в трубы по СНиП, согласно городскому или региональному графику, рекомендуется опрессовать систему отопления в летний период, если есть сомнения в ее целостности.

Правила опрессовки СНиП

Нормы опрессовки отопительной системы описаны в таких документах, как СНиП 41–01-2003, а еще 3.05.01–85.

Кондиционирование, вентиляция и отопление — СНиП 41–01-2003

Проводить гидравлические проверки водяных систем отопления можно лишь при плюсовой температуре в помещениях дома. Вдобавок они должны выдерживать давление воды не меньше 0,6 МПа без повреждения герметичности и разрушения.

В процессе испытания величина давления не должна быть выше предельного для смонтированных в системе отопительных устройств, трубопроводов и арматуры.

Внутренние санитарно-технические системы — 3.05.01–85

Согласно этому правилу СНиП надо выполнять проверку водяных систем теплоснабжения и отопления при отключенных расширительных сосудах и котлах путем гидростатического давления, равного 1,5 рабочего, но не меньше 0,2 МПа в нижней части системы.

Считается, что отопительная сеть прошла испытание, если она продержится 5 минут под пробным давлением и не упадет более чем на 0,02 МПа. Кроме того, не должно быть течи в отопительном оборудовании, сварных швах, арматуре, резьбовых соединениях и трубах.

Что такое опрессовка системы отопления и водоснабжения

Отопление и водоснабжение — две системы, состоящие из большого количества самого разнообразного оборудования. Как известно, работоспособность любой многокомпонентной системы определяется самым слабым элементом — при выходе его из строя она останавливается полностью или частично. Чтобы выявить все слабые места и проводится опрессовка отопления и водоснабжения. Если говорить простым языком, специально поднимается давление намного выше рабочего, закачивая жидкость. Делают это при помощи специального оборудования, контролируют давление при помощи манометра. Второе название опрессовки — гидравлические испытания. Наверное, понятно почему.

Опрессовка отопления проводится после любого ремонта или перед отопительным сезоном

Когда проводится опрессовка системы отопления, давление поднимают на 25-80% в зависимости от типа труб, радиаторов, другого оборудования. Понятное дело, что такое испытание выявляет все слабые места — все, что не имеет запаса прочности, ломается, в изношенных трубах и ненадежных соединениях появляются течи. Устранив все выявленные неполадки, обеспечиваем работоспособность своего отопления или водоснабжения на некоторое время.

Если речь идет о централизованном отоплении, то опрессовка обычно проводится сразу после окончания сезона. В таком случае имеется приличный промежуток времени для ремонта. Но это не единственный случай, когда проводятся подобные мероприятия. Опрессовка еще проходит после ремонта, замены любого элемента. В принципе, это понятно, — надо проверить, насколько надежно новое оборудование и соединения. Например, вы спаяли из полипропиленовых труб отопление. Надо проверить, насколько качественными получились соединения. Сделать это можно при помощи опрессовки.

Если говорить об автономных системах в частных домах или квартирах, то новое или отремонтированное водоснабжение проверяется обычно просто пуском воды, хотя и тут проверка на прочность не помешает. А вот отопление желательно испытывать «на полную», причем и перед вводом в эксплуатацию, и после ремонта. Имейте в виду, что те трубопроводы, которые прячутся в стены, в пол или под подвесной потолок, необходимо испытать до того момента, как их закроют. Иначе, если при испытаниях окажется, что там есть утечки, придется все разбирать/разбивать и устранять проблемы. Мало кого это обрадует.

Порядок выполнения работ

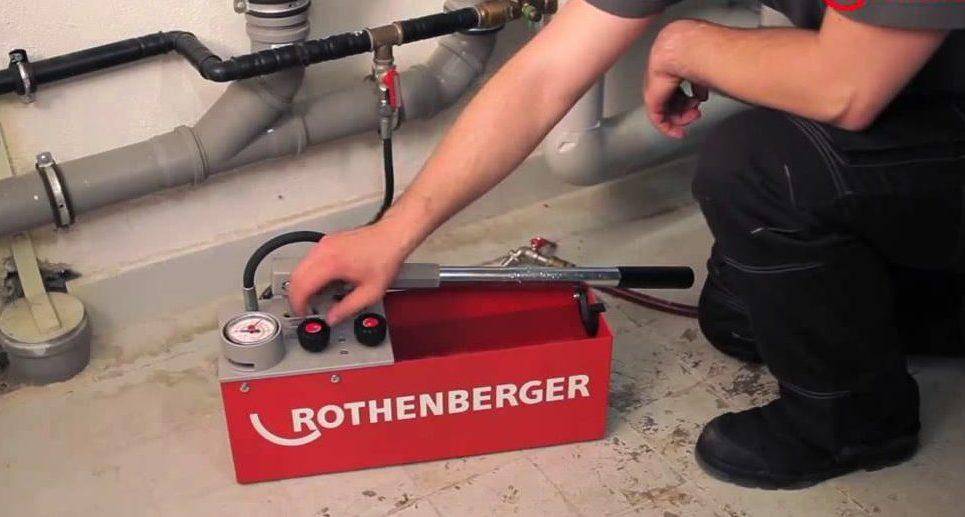

Различают как и механическое оборудование для опрессовки. Нажмите на фото для увеличения.

Первым делом следует отключить всю систему отопления, а также извлечь из нее весь теплоноситель. Во время того, как будете проверять, необходимо будет контролировать показатели давления.

Обязательно следует помнить о таких особенностях, как материал трубопровода, толщина его стенок, тип разводки, количество этажей в здании. Помните, что в случае обнаружения каких-либо дефектов в обогреве, просто необходимо полностью избавиться от них.

После их устранения опрессовку системы следует провести еще раз. Ниже будет подробно описано ее проведение.

Так и автоматическое. Нажмите на фото для увеличения.

При проведении промывки (опрессовки) системы отопления стоит учитывать следующие правила техники безопасности:

• прежде чем провести гидравлическое испытание, следует промыть и подготовить магистральный трубопровод отопительного комплекса;
• отопительная система нуждается в промывке каждые 7 лет своей работы;
• опрессовка проводится несколькими способами для достижения одной цели: удалить образованную накипь, соль или различные химические соединения со стенок труб.

Благодаря опрессовке системы отопления будет полностью удален налет и различные химические вещества с внутренней стороны труб, которые образовались вследствие активной работы отопления, мешая, таким образом, циркуляции воды.

Такая процедура поможет в дальнейшем избежать крупных аварий.

Что такое опрессовка

В теории, системы отопления и водоснабжения являются многокомпонентной конструкцией и требуют для установки, профилактики и ремонта большого количества разнообразного специального оборудования. Для того чтобы избежать проблем и выявить слабые места в системе, используется опрессовка, или гидравлическое испытание.

Как она работает? В зависимости от материала и типа труб/радиаторов, а также специфики системы, происходит нагнетание жидкости и выбирается необходимая нагрузка — от 25 до 80%. С помощью манометра можно четко отследить уровень гидравлической нагрузки на систему и с помощью повышения показателей выявить неполадки в соединениях, местах разгерметизации, провести ремонтные операции и замену оборудования, арматуры, прокладок и прочих элементов. Кроме этого, опрессовка поможет освободить контур трубопровода от нерастворимых частиц, забивающих систему.

Совет: опрессовку центрального отопления рекомендуется проводить только после окончания отопительного сезона или после капитального ремонта и замены основных элементов системы.

Автономные системы в квартирах и частных домах опрессовываются по сходному принципу, для этого будет достаточно провести пуск воды, а вот отопительные следует проверять полностью перед эксплуатацией.

Важно: при капитальном ремонте и скрытии труб под фальш-стенами, полом или подвесным потолком необходимо тщательно проверить трубы и убедиться в отсутствии дефектов.

Главной задачей гидравлической и пневматической проверки отопления в частном доме является подготовка помещения к отопительному сезону и эксплуатации, поэтому соблюдение санитарно-технических условий системы играет важную роль.

Можно ли своими руками выполнить полный спектр работ по опрессовке? Процесс не требует специальных знаний и практики, достаточно теоретически ознакомиться с правилами проведения и продумать последовательность работы. Что касается дорогостоящего оборудования и инструментов, то их можно арендовать.

Гидравлическая проверка используется чаще всего. Для проведения потребуется подключить водяной насос (электрический или ручной) к отопительной системе, установить манометр в схему отопления и определить граничное верхнее давление вдвое выше рабочего. Процесс несложный и вполне осуществимый своими руками.

https://youtube.com/watch?v=ruN3puj3EyU

Пневматическая проверка, то есть опрессовка отопления воздухом, также используется и практикуется опытными специалистами. Она наиболее эффективна при проверке герметичности отдельных компонентов системы, таких как отопительные панели, радиаторы, теплообменники и т. д. Для проверки подойдет воздушный компрессор или автомобильный насос, так как необходимые параметры давления достаточно малы, потребуется всего 0,1–0,15 Мпа.

Устанавливая отопительную систему, обратите внимание на технологические и эксплуатационные характеристики, указанные в паспорте изделия. В документе может быть указан предпочтительный способ проверки и опрессовки

Проведение опрессовки в частном доме

В автономных закрытых отопительных системах, которые устроены в частных домах, рабочее давление в очень редких случаях превышает 2 атм. В среднем оно составляет 1,5 атм. Поэтому, чтобы создать давление в 4 атм, необходимо воспользоваться электрическими и ручными насосами или подсоединить такую систему к системе водоснабжения дома. Заполняется она водой снизу через сливной кран. При этом воздух начинает легко выталкиваться вверх жидкостью, которая поступает снизу, и удаляться через воздушные клапаны, установленные в наивысшей точке, в местах возникновения воздушных пробок и на каждом радиаторе.

Стоит помнить, что температура воды, используемой для испытаний, не должна превышать 45 градусов.

При монтаже системы своими руками опрессовку осуществляют самостоятельно, при этом работы выполняются в том же порядке, что и в многоквартирном доме.

Если закачанная вода после опрессовки будет использоваться дальше в качестве теплоносителя, то она не должна быть жесткой. Это может быть дождевая или талая вода. Если после испытаний жидкость использоваться больше не будет, то ее необходимо слить и тут же залить в систему необходимый теплоноситель

Особенно это важно в случае, если при разводке применялись черные стальные трубы, а в качестве радиаторов – стальные или чугунные
