Правила выполнения опрессовки отопления: способы, выбор насосов и значения давления

Виды компрессоров для опрессовки

Основой конструкции компрессоров, используемых для опрессовки систем отопления, является насос. Независимо от типа перекачиваемой среды он может быть:

1. Поршневым;
2. Мембранным;
3. Роторно-пластинчатым.

Насосы центробежного типа для этой цели не применяются из-за их высокой производительности и невозможности производить нагнетание давления в системе постепенно.

Читать также: Давление в расширительном бачке отопления: какое должно быть и как проверить

Привод насоса может быть как ручным, так и электрическим. В ручных приводах обычно используется плунжерная схема, в которых поступательное движение штока поршня или мембраны осуществляется посредством рычага, шарнирно закрепленного на корпусе насоса и опирающегося на первой трети своей длины в верхний конец штока. Из-за необходимости обеспечения высокой частоты вращения роторно-пластинчатые насосы ручным приводом не оснащаются.

Гидравлический компрессор

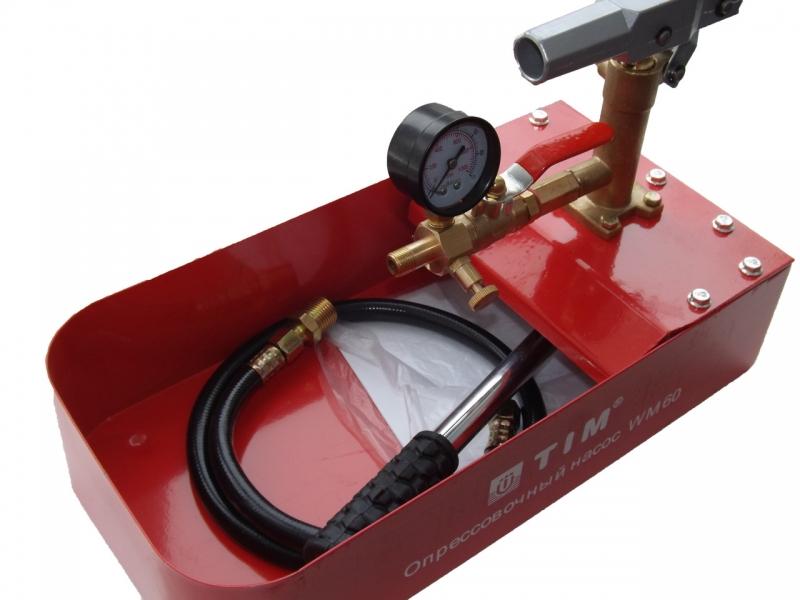

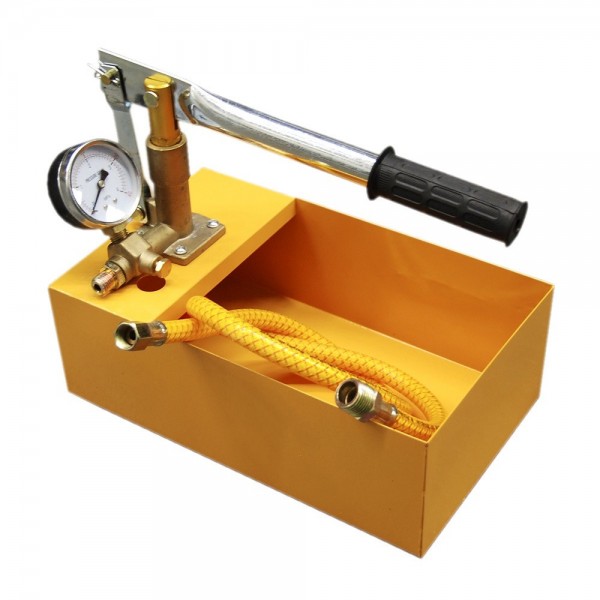

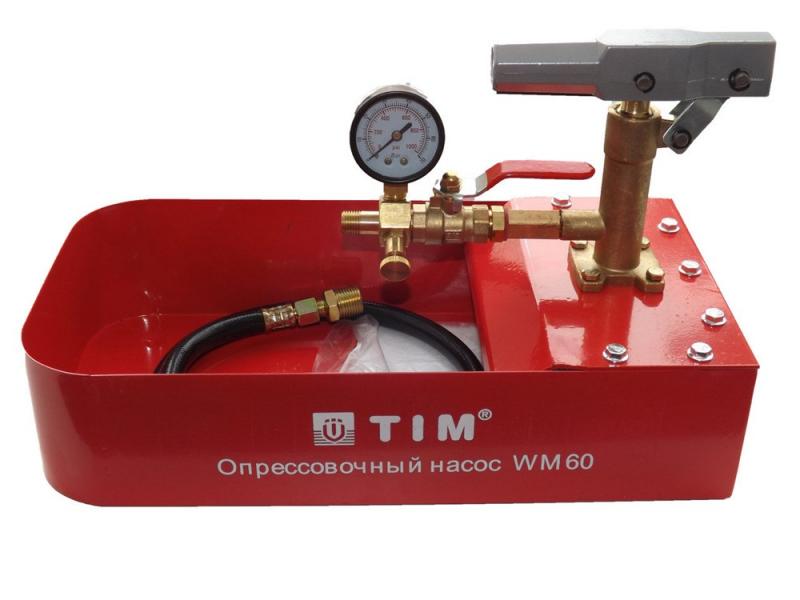

Ручные опрессовочные гидронасосы разных производителей очень похожи друг на друга. Все они скомпонованы так, что нагнетательный плунжерный насос объединен в одном корпусе с емкостью (обычно открытой) для жидкости. Рабочим телом для закачки в систему может быть не только вода, но и антифриз. Это универсальная техника, которую можно использовать для испытаний любых гидравлических систем небольшого объема.

Читать также: Тосол для системы отопления: можно ли использовать, как залить

Их основным недостатком является очень малая производительность по сравнению с насосами, где установлен электрический привод. С их помощью можно провести только испытания систем небольших объемов.

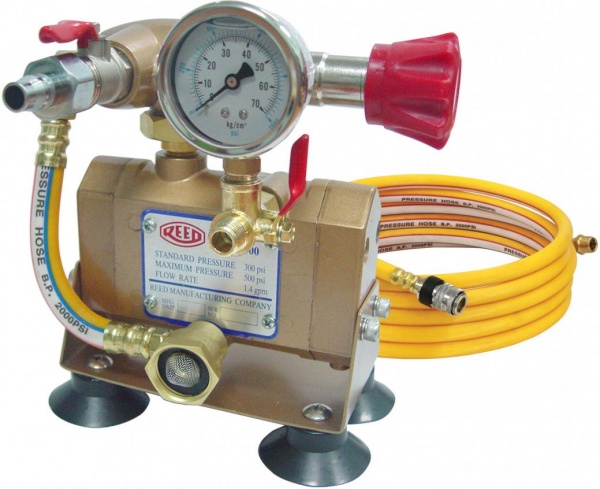

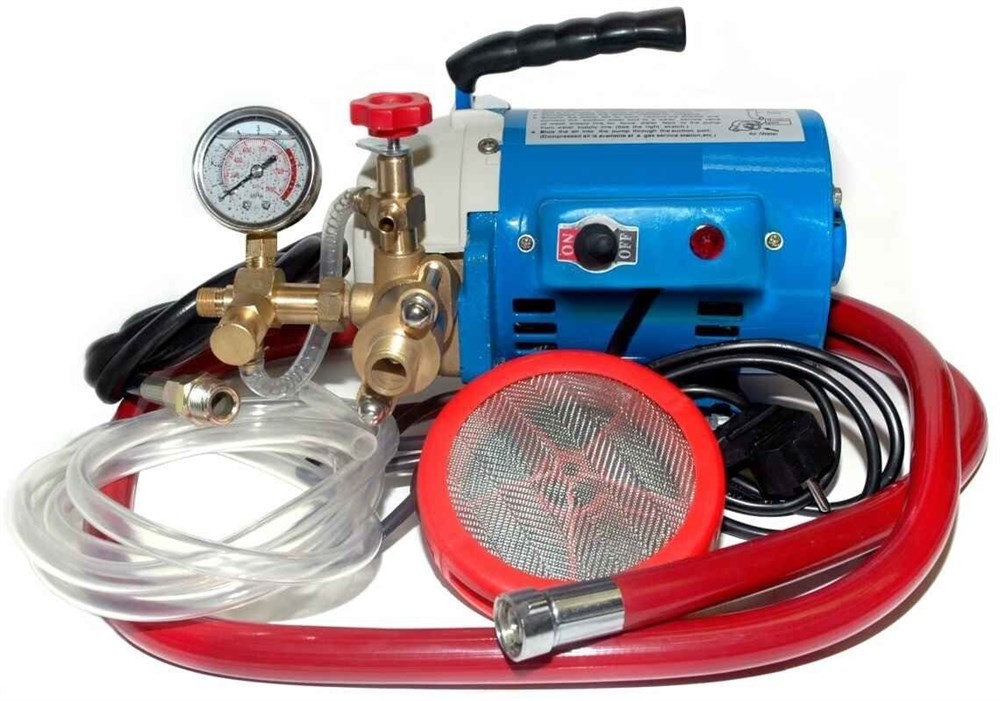

Гидравлический компрессор с электрическим приводом может быть как объединенным с емкостями для жидкости, так и обеспечивающим ее самовсасывание из автономных источников. Самым распространенным типом исполнительного механизма насосов для них является роторно-пластинчатый, как наиболее просто сопрягаемый с вращающимся валом электродвигателя.

Их недостатками являются высокая стоимость и большой вес. Из-за повышенной производительности электрический привод редко используется для испытаний небольших систем.

Пневмокомпрессоры

Этот тип нагнетательных устройств для испытаний систем отопления применяется очень редко. Поэтому штуцеров, переходников и прочих устройств, обеспечивающих их штатное подключение к стоякам и радиаторам, промышленностью не выпускается. Но самодеятельные конструкторы могут изготовить их сами.

Читать также: Почему журчит вода в системе отопления: гул и стук стояков

Обязательно предусмотрите наличие в составе комплекта арматуры подключения стравливающий клапан.

Наименьшим по производительности устройством, которое еще пригодно для такой операции, является автомобильный компрессор с ножным приводом. Он оборудован манометром, предел измерения которого ограничен четырьмя атмосферами. Для системы отопления частного одноэтажного дома этого более чем достаточно.

При использовании нештатного пневматического компрессора надо обязательно проверить наличие запорного клапана «система ниппель» между манометром и насосом. А при его отсутствии установить на прибор самостоятельно. Иначе ничего испытать и проверить не удастся – воздух выйдет обратно.

Читать также: Четырехходовой клапан для отопления: принцип работы: принцип работы, схема отопления

Измерительная и запорная арматура

Главный и единственный измерительный прибор при проведении опрессовки – это манометр. Он обязательно должен быть поверен и опломбирован с указанием даты последней проверки показаний. Такие манипуляции с измерительными приборами проводят в специальных лабораториях, которые с частными лицами не работают или эти услуги чрезмерно дороги для них. Даже при частном применении лучше использовать прибор, в точности показаний которого нет сомнений.

При опрессовке должна применяться такая запорная арматура, которая выдерживает повышенное давление. Лучшим вариантом являются клиновые задвижки, которые бывают фланцевыми (для трубопроводов диаметром от 100 мм) и резьбовыми. Они выдерживают давление до 26 ат (25 бар). При гидравлических испытаниях в зданиях высотой до трех этажей включительно для создания ограниченного замкнутого контура можно использовать шаровые краны. Если здание одноэтажное, а система открытая и рабочее давление в ней не превышает 2 ат, то допустимо применение проточных кранов-букс.

Читать также: Падает давление в системе отопления: как повысить давление

Допустимое давление при проведении испытаний

Ситуация, когда заявленные производителем критерии качества не отвечают действительности

Согласно нормативным документам, давление при проведении испытаний на герметичность отопительного оборудования должно составлять:

• для ГВС и систем отопления с водонагревателем – 10 атм;
• при конвекторном отоплении – 10 атм;
• для чугунных и стальных радиаторов – 6 атм.

Об успешном прохождении оборудованием испытаний говорит следующее:

• в ходе испытаний не обнаружено запотевание отопительного оборудования – котлов, труб, радиаторов, запорной арматуры и швов;
• за 5 минут давление внутри контура понизилось не более чем на 0,2 бар;
• за 10 минут в системе ГВС, состоящей из металлических труб, падение напора не превысило 0,5 бар;
• если трубы пластиковые, нормальным показателем является понижение давления до 0,6 бар в течение первых 30 минут, и до 0,2 бар в течение следующих 2 часов;
• при проведении воздушных испытаний парового отопления давление в первые 5 минут должно упасть не более чем на 0,1 бар.

Как работает насос при опрессовке

Применительно к трубам – так называют создание повышенного давления на отдельном участке трубопровода для выявления утечек, поврежденных коррозией и других потенциально слабых мест. В качестве закачивающего устройства используется опрессовочный насос.

Первый раз опрессовка проводится непосредственно после установки отопительной или других систем газоснабжения и водоснабжения, а также других магистралей и трубопроводов. Принцип действия данного процесса довольно прост, но требует наличия подходящего насоса для опрессовки и соблюдения аккуратности.

Когда вся система собрана воедино, она наполняется жидкостью в максимальном количестве. Затем подключается опрессовщик, который наполняет систему излишним давлением, превышающим рабочую норму в 2-3 раза.

С этой целью в опрессовщиках механического типа встраиваются ограничители, которые не дают перекачивать давление в системе. После того как достигнут достаточно высокий уровень давления, необходимо наблюдать за показаниями манометра: если они не уменьшаются, значит утечки нет, система герметична и может работать. Если давление начинает падать, необходимо найти место утечки, ликвидировать ее и повторить тест.

Опрессовку труб нужно проводить обязательно, чтобы избежать утечки воды, например, на пол. Но в любом случае нужна гидроизоляция деревянного пола, которая защитит дерево от попадания влаги. В случае неправильной обработки и эксплуатации дерево сильно подвержено гниению и рассыханию. Подробнее об устройстве пола в деревянном доме читайте здесь.

Что такое промывка и опрессовка

Промывка и опрессовка систем отопления проводится в тех случаях, когда слой отложений в трубах становится слишком большим, для того, чтобы они могли продолжать функционировать. В качестве профилактики такие мероприятия проводятся редко, так как это удовольствие достаточно трудоемкое и дорогостоящее. Для гидропневматической промывки используются растворы кислот, которые выводят налет со стенок трубопровода наружу. Частички металла цепляются на внутренние стенки труб, тем самым уменьшая их диаметр. Это приводит к:

• повышению давления;
• увеличению скорости теплоносителя;
• уменьшению КПД;
• повышению расходов.

Что такое опрессовка системы отопления – это обыкновенное тестирование, по итогам которого можно сказать, безопасно ли пользоваться таким оборудованием или нет, а также выдерживает ли оно нужные нагрузки. Ведь никто не хочет стать жертвой разгерметизации контура и оказаться пациентом ожогового отделения. Опрессовка системы отопления проводится согласно СНиПам. Она является обязательной процедурой. После нее выдается документ, подтверждающий техническую исправность контура. Вот основные случаи, когда проводится опрессовка системы отопления:

• при сборке нового контура и сдачи его в эксплуатацию;
• после проведенных ремонтных работ;
• профилактические проверки;
• после чистки труб кислотными растворами.

Опрессовка системы отопления, проводится согласно СНиП № 41–01-2003 и № 3.05.01–85, а также правилам технической эксплуатации тепловых энергоустановок.

Из этих правил известно, что такое действие, как опрессовка системы отопления осуществляется либо воздухом, либо жидкостью. Второй метод называется гидравлическим, а первый – манометрическим, он же пневматический, он же пузырьковый. Правила опрессовки системы отопления гласят о том, что испытания водой могут проводиться, только если температура в помещении будет выше пяти градусов. В противном случае есть риск того, что вода в трубах замерзнет. Опрессовка системы отопления воздухом снимает эту проблему, она проводится в холодное время года. На практике гидравлическая опрессовка системы отопления применяется чаще, так как все стараются выполнить необходимые плановые работы до наступления отопительного сезона. Зимой выполняется только устранение аварий, если таковы возникли.

Приступать к опрессовке отопительной системы можно лишь тогда, когда от контура отсечены котел и расширительный бачок, в противном случае они выйдут из строя. Как производится опрессовка системы отопления:

• спускается вся жидкость из контура;
• затем в него заливается холодная вода;
• по мере заполнения спускается лишний воздух из контура;
• после того как набралась вода, к контуру подводится нагнетатель давления;
• как происходит опрессовка системы отопления– постепенно увеличивается количество атмосфер. При этом максимальное испытательное давление не должно быть выше, чем предел прочности разных элементов контура;
• оставляется высокое давление на некоторое время и проводится осмотр всех соединений. Нужно смотреть не только на резьбовые соединения, а и на места где спаяны части контура.

Опрессовка системы отопления воздухом проводится еще проще. Просто слить весь теплоноситель, закрыть все выходы в контуре и нагнать туда воздуха. Но таким образом, сложнее определить неисправность. Например, если в трубах есть жидкость, то при высоком давлении она будет сочиться через возможную щель. Ее легко определить визуально. А вот если жидкости в тубах нет, соответственно, и выходить кроме воздуха нечему. При этом может быть слышен свист.

А если его неслышно, при этом стрелка манометра свидетельствует об утечке, то все соединения промазываются мыльным раствором. Для того чтобы было проще, можно проверять не всю систему целиком, а разделив ее на сегменты. В таком случае легче проводить опрессовку труб отопления и определять возможные места разгерметизации.

Популярные модели опрессовочных насосов

Производители предлагают приборы самой разной ценовой категории, однако все ручные опрессовщики стоят дешевле автоматических профессиональных и отличаются долгим сроком службы – в этих конструкциях ломаться нечему. Поэтому купив агрегат один раз можно использовать его практически бессрочно.

Лучше модели:

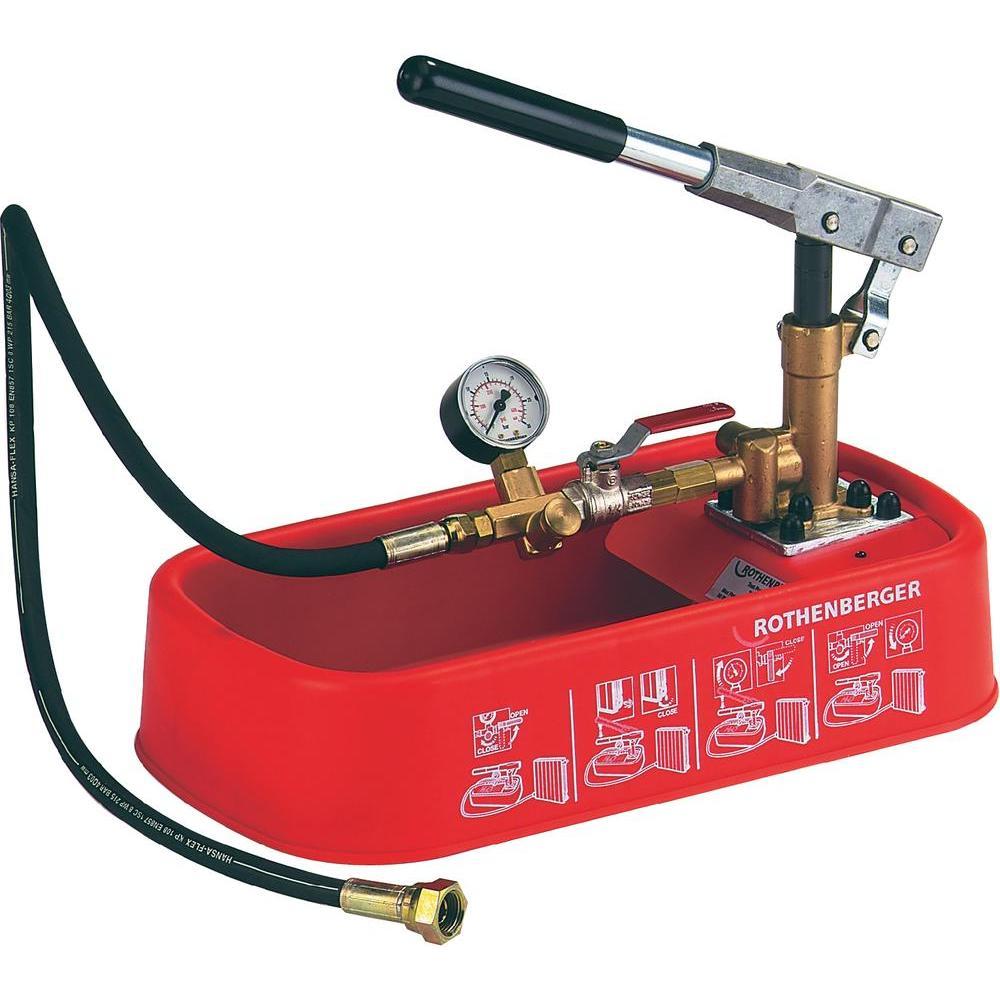

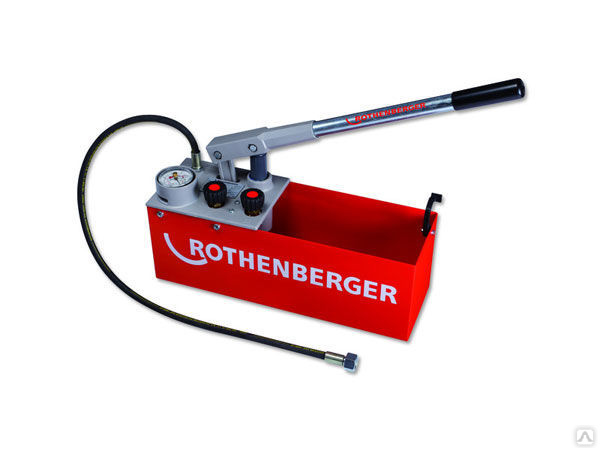

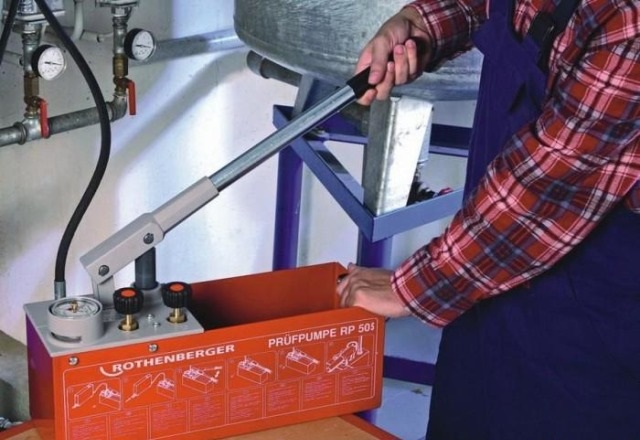

• Rothenberger RP 50. Цена от 100$, бак для воды выполнен из оцинкованной стали, прибор дополнен манометром и встроенным фильтром. Напорный шланг заключен в тканевую оплетку, конструкция оснащена двойным клапаном, работает с водой, маслом.
• Voll V-Test 50. Цена от 115$. Стальной резервуар с порошковым напылением, двухклапанный насосный узел из латуни, манометр, шланг из каучука без оплетки. Работает агрегат с водой, маслом.
• НИР-60. Цена от 110$. Ручной опрессовщик для работы с любыми магистралями, применяется для прокачки воды, масла.

Ручные агрегаты считаются бытовыми приборами и поэтому используются для систем в частных домах. Принцип работы понятен интуитивно, манометры помогают определить уровень накачиваемого давления, а баки для воды различного литража – справляться с магистралями достаточной длины. Если опрессовщик требуется только на один-два раза, некоторые магазины бытового оборудования практикуют передачу агрегатов в аренду.

Опрессовка насосом батарей системы отопления по СНиП: что это такое

Испытания системы необходимы для комплексной проверки контура на прочность труб, плотность заполнения, поддержание высокого КПД.

Нормы регламентируются СНиП 41-01-2003, 3.05.01–85, а также правилами тех эксплуатации тепловых установок номер 115. Общие принципы одинаковы, различны некоторые значения.

По строительным нормам и правилам процесс проводят созданием давления, в полтора раза превышающее рабочее, причём не менее 0,6 атм.

Второй документ указывает на другие значения: 1,25 стандартного давления, минимум 0,2 атм. Последний более благоприятен, поэтому испытания обычно проводят по нему.

Сначала узнают рабочее давление. В домах до 3 этажей оно не превышает 2 атм, в пятиэтажных находится в промежутке 3–6, в больших — 7–10. При избытке срабатывает спускной клапан, если установлена автоматика. В противном случае это делают вручную.

Допустимое испытательное давление при опрессовке водяного отопления

Многих застройщиков интересует, под каким давлением нужно выполнять проверку отопительной системы. В соответствии с требованиями СНиП, представленными выше, при опрессовке допускается давление выше рабочего в 1,5 раза, но быть меньше 0,6 МПа не должно.

В частных домах, оборудованных автономным отоплением, оно не поднимается выше 2 атмосфер, да и настраивается искусственно: если появляется избыточное давление, то сразу включается сбросной клапан. Тогда как в общественных и многоквартирных строениях рабочее давление намного больше этих значений: пятиэтажные сооружения — около 3—6 атмосфер, а высокие здания — примерно 7—10.

Стоимость

Самостоятельная опрессовка отопления — сложный процесс, требующий определённых навыков. Для работ следует пригласить компанию, специализирующуюся на подобных услугах или обратиться в управляющую компанию.

Ежегодная проверка поставщиком бесплатна. Цена заказа в частной фирме зависит от типа и размеров помещения. Примерная стоимость опрессовки:

• Один стояк многоэтажного дома — 30 тыс. рублей.
• Конкретной квартиры — 5 тыс. р.
• Частного дома — 15 тыс. р.

Эти показатели могут варьироваться, в зависимости от компании, проводящей работы, а также габаритов комнат, общей площади обвязки, количества оборудования, размещённого в системе.

Виды насосов для испытаний

Испытательные мероприятия выполняются с применением ручных или электрических насосов для нагнетания давления.

Ручные модели оснащаются приборами контроля давления, краном для отсечения поступающей воды и запорным вентилем для отвода воды из прямоугольной кюветы. Для закачки воды под давлением используется плунжерный насос. Главный минус ручного оборудования – низкая скорость закачки и трудоемкость процесса.

Лучшим выбором будет электрическое оборудование. Его преимущество заключается в высокой скорости заполнения контуров и в автоматизированном отключении при достижении необходимого давления.

Акт опрессовки системы отопления

В этом документе отображают следующую информацию:

• Какой именно использован метод опрессовки;
• Проект, в соответствии с которым произведена установка контура;
• Дата выполнения проверки, адрес ее проведения, а также фамилии граждан, которые подписывают акт. В основном это собственник дома, представители ремонтно-обслуживающей организации и теплосетей;
• Как устранялись выявленные неисправности;
• Результаты проверки;
• Присутствуют ли признаки нарушения герметичности или надежности резьбовых и сварных соединений. Кроме этого, указывается, есть ли на поверхности арматуры и труб капли.

Проведение опрессовки в частном доме

В автономных закрытых отопительных системах, которые устроены в частных домах, рабочее давление в очень редких случаях превышает 2 атм. В среднем оно составляет 1,5 атм. Поэтому, чтобы создать давление в 4 атм, необходимо воспользоваться электрическими и ручными насосами или подсоединить такую систему к системе водоснабжения дома. Заполняется она водой снизу через сливной кран. При этом воздух начинает легко выталкиваться вверх жидкостью, которая поступает снизу, и удаляться через воздушные клапаны, установленные в наивысшей точке, в местах возникновения воздушных пробок и на каждом радиаторе.

Стоит помнить, что температура воды, используемой для испытаний, не должна превышать 45 градусов.

При монтаже системы своими руками опрессовку осуществляют самостоятельно, при этом работы выполняются в том же порядке, что и в многоквартирном доме.

Если закачанная вода после опрессовки будет использоваться дальше в качестве теплоносителя, то она не должна быть жесткой. Это может быть дождевая или талая вода. Если после испытаний жидкость использоваться больше не будет, то ее необходимо слить и тут же залить в систему необходимый теплоноситель

Особенно это важно в случае, если при разводке применялись черные стальные трубы, а в качестве радиаторов – стальные или чугунные

Что такое промывка и опрессовка

Промывка и опрессовка систем отопления проводится в тех случаях, когда слой отложений в трубах становится слишком большим, для того, чтобы они могли продолжать функционировать. В качестве профилактики такие мероприятия проводятся редко, так как это удовольствие достаточно трудоемкое и дорогостоящее. Для гидропневматической промывки используются растворы кислот, которые выводят налет со стенок трубопровода наружу. Частички металла цепляются на внутренние стенки труб, тем самым уменьшая их диаметр. Это приводит к:

• повышению давления;
• увеличению скорости теплоносителя;
• уменьшению КПД;
• повышению расходов.

Что такое опрессовка системы отопления – это обыкновенное тестирование, по итогам которого можно сказать, безопасно ли пользоваться таким оборудованием или нет, а также выдерживает ли оно нужные нагрузки. Ведь никто не хочет стать жертвой разгерметизации контура и оказаться пациентом ожогового отделения. Опрессовка системы отопления проводится согласно СНиПам. Она является обязательной процедурой. После нее выдается документ, подтверждающий техническую исправность контура. Вот основные случаи, когда проводится опрессовка системы отопления:

• при сборке нового контура и сдачи его в эксплуатацию;
• после проведенных ремонтных работ;
• профилактические проверки;
• после чистки труб кислотными растворами.

Опрессовка системы отопления, проводится согласно СНиП № 41–01-2003 и № 3.05.01–85, а также правилам технической эксплуатации тепловых энергоустановок.

Из этих правил известно, что такое действие, как опрессовка системы отопления осуществляется либо воздухом, либо жидкостью. Второй метод называется гидравлическим, а первый – манометрическим, он же пневматический, он же пузырьковый. Правила опрессовки системы отопления гласят о том, что испытания водой могут проводиться, только если температура в помещении будет выше пяти градусов. В противном случае есть риск того, что вода в трубах замерзнет. Опрессовка системы отопления воздухом снимает эту проблему, она проводится в холодное время года. На практике гидравлическая опрессовка системы отопления применяется чаще, так как все стараются выполнить необходимые плановые работы до наступления отопительного сезона. Зимой выполняется только устранение аварий, если таковы возникли.

Приступать к опрессовке отопительной системы можно лишь тогда, когда от контура отсечены котел и расширительный бачок, в противном случае они выйдут из строя. Как производится опрессовка системы отопления:

• спускается вся жидкость из контура;
• затем в него заливается холодная вода;
• по мере заполнения спускается лишний воздух из контура;
• после того как набралась вода, к контуру подводится нагнетатель давления;
• как происходит опрессовка системы отопления– постепенно увеличивается количество атмосфер. При этом максимальное испытательное давление не должно быть выше, чем предел прочности разных элементов контура;
• оставляется высокое давление на некоторое время и проводится осмотр всех соединений. Нужно смотреть не только на резьбовые соединения, а и на места где спаяны части контура.

Опрессовка системы отопления воздухом проводится еще проще. Просто слить весь теплоноситель, закрыть все выходы в контуре и нагнать туда воздуха. Но таким образом, сложнее определить неисправность. Например, если в трубах есть жидкость, то при высоком давлении она будет сочиться через возможную щель. Ее легко определить визуально. А вот если жидкости в тубах нет, соответственно, и выходить кроме воздуха нечему. При этом может быть слышен свист.

А если его неслышно, при этом стрелка манометра свидетельствует об утечке, то все соединения промазываются мыльным раствором. Для того чтобы было проще, можно проверять не всю систему целиком, а разделив ее на сегменты. В таком случае легче проводить опрессовку труб отопления и определять возможные места разгерметизации.

Кто может проводить опрессовку?

В новостройках ответственность возлагается на подрядные организации, а в случае подготовки уже работающей системы проверку проводит организация, отвечающая за обслуживание всех инженерных систем объекта.

Правила проведения опрессовочных и других испытательных процессов определены жилищным законодательством. Нормативные акты применяются для всех управляющих компаний вне зависимости от типа строения, в котором они обязаны проводить работы.

В объектах административного и государственного значения проверки, испытания выполняются силами эксплуатирующей организации или подрядчиком, у которого есть допуски и разрешения на работы.

Процесс опрессовки

Давление для опрессовки выбирают исходя из технических характеристик материалов, радиаторов и состояния системы в доме

Давление, которое используют в системе отопления, выбирается в зависимости от ее назначения и вида оборудования. Для опрессовки узлов ввода применяют давление 16 атм, для системы отопления многоэтажного дома – 10 атм, для частного дома – 2-6 атм.

При опрессовке следует учитывать изношенность здания и системы отопления. В новых строения проверку выполняют с превышением давления в 1,5 – 2 раза, а в ветхих домах не больше 1,5. Если батареи отопления изготовлены из чугуна, во время испытания давление не может превышать предел в 6 атм. Для конвекторов это значение составляет 10 атм.

Последовательность работ

Опрессовка происходит по единому алгоритму, который выглядит следующим образом:

1. Если работы выполняются в частном доме с автономным отоплением, котел выключают. Отключают участок системы отопления, подлежащий проверке.
2. Сливают воду.
3. Трубопровод наполняют водой, температура которой не превышает 45 градусов. Пока происходит заполнение, из системы отводят воздух.
4. К системе подключают специальное оборудование – опрессовщик отопления, с помощью которого нагнетают давление до рабочего показателя. При этом осуществляют визуальный осмотр проверяемого участка.
5. Выполняют плавное повышение давления до значения, указанного в плане испытательных работ. Выполняют визуальный осмотр системы на предмет протечек и повреждений.
6. Полученное значение фиксируют на 10 минут с помощью манометра. Показания фиксируют. Если оно остается неизменным, значит система герметична и готова к эксплуатации.

Сферы использования насосов для опрессовки

В большинстве случаев к опрессовочным насосным установкам прибегают в ситуациях, когда возникает необходимость убедиться в целостности отдельных участков или всей сети отопительной, водоснабжающей или сантехнической системы зданий. Наиболее распространенными случаями использования подобного оборудования являются:

• Сдача в эксплуатацию любой из выше приведённых систем. В структуре системы монтаж полипропиленовых участков выполняется при помощи низкотемпературной пайки, звеньев из полиэтилена и металлопластика – фитингов, а для крепления стальных элементов применяется резьба и сварка. Каждое из этих соединений может стать в процессе эксплуатации местом, где возникает утечка.
• Чтобы обнаружить участки, имеющие более высокие шансы для возникновения протечки, используют опрессовочный насос, посредством которого в испытуемой системе создается гидравлическое давление, уровень которого должен быть больше максимального рабочего для конкретного объекта. При наличии у труб способности справляться с давлением, уровень которого в 3 раза превосходит их обычный рабочий, на протяжении нескольких часов можно говорить о том, что они будут в состоянии демонстрировать нормальную работу и в обычном режиме достаточно долго.
• После проведения ремонтных работ. После очередной установки новых элементов трубопровода, например, стояков, труб обязательно перед началом эксплуатации должна быть проведена процедура проверки их в условиях повышенного давления.
• Периодическая опрессовка всех указанных систем. Целью проведения этой процедуры является оперативное выявление потенциальных проблем, включая и степени износа стальных труб, обладающих низкой устойчивостью к коррозии.

Давление при испытаниях

Согласно СНИП 3-05-01-85, который был заменен в 2003 году, опрессовка должна быть проведена согласно правилам. При проведении работ в многоквартирных домах необходимо, чтобы:

1. Давление было более 1 мПа (это 10 бар) – для систем горячего водоснабжения и отопительных контуров с нагревателями.
2. Не менее 10 бар для панельных и конвекторных систем отопления.
3. Не менее 6 бар для контуров, в которых установлены радиаторы из штампованной стали или чугуна.
4. Напор для горячего водоснабжения должен быть больше рабочего и сверху еще 5 бар (но нельзя превышать 10 бар).

В случае если используется панельное отопление и теплообменники, напор не должен иметь давление больше, чем предельно допустимое для устройств. В том случае, если вы проводите испытание воздухом в паровом или панельном отоплении, нужно проверить трубы, которые подходят к оборудованию вентиляции. Воздух должен иметь напор 1 бар.

Воздушная опрессовка

В отличие от гидравлической, воздушная опрессовка предполагает заполнение системы и проверку ее под давление при помощи воздуха.

Выполняют ее на том же этапе, что и в предыдущем случае, но с некоторыми отличиями, а именно:

1. Вместо гидравлического пресса используют обыкновенный автомобильный насос. Может быть использован как электрический, так и ручной (ножной) инструмент. При этом потребуется самостоятельно собрать устройство из нескольких элементов – фитинга со штуцером для подсоединения насосного шланга, фитинга с обратным клапаном или вентилем, чтобы исключить уход воздуха обратно в насосный шланг, и по необходимости фитинга с манометром для контроля уровня давления.

1. Собранную конструкцию подсоединяют к системе отопления и по аналогии с предыдущим способом обеспечивают герметичность контура от труб внешней подачи/выпуска и открытость всех вентилей внутри системы.

1. Насосом накачивают воздух в систему до достижения давления в 2 атмосферы (примерно 2х бар) и оставляют в таком состоянии на сутки. Падение давление по истечению суток допускается до 0,5 атмосфер, поскольку происходят температурные колебания объема воздуха в системе, а также расширение и сжатие пластиковых труб. Если же падение больше, потребуется отыскать утечку.

Поиск участка с утечкой

1. Утечку можно обнаружить, снова создав давление в системе. Проблемное место зачастую можно определить на слух, проверив всю длину теплотрассы. Если же определить его на слух не удается, готовят мыльный раствор, с помощью которого промазывают места соединения элементов системы – как правило, это самые проблемные участки в контуре. Место утечки начнет пузыриться и, если это окажется стык, его разбирают, добавляют несколько слов фум-ленты, собирают и тестируют систему заново.

Таким образом, мы описали два способа выполнения опрессовки системы отопления своими руками, указали, какие инструменты для этого необходимо использовать. Если же вам необходимо провести испытания водопровода, сделать это можно аналогичным способом. О монтаже и ремонте системы отопления читайте в наших следующих статьях.

Технология гидравлического испытания в частном доме

Так как в закрытых автономных отопительных давление невелико, то для создания избыточного давления используют насосное оборудование любого типа. Возможно проведение испытания путем соединения отопительной системы с магистралью подачи воды, в которой уровень давления удовлетворяет условиям. Для запитки водопроводной водой используется сливной кран или кран, специально установленный для этих целей. Они располагаются в нижней точке, что обеспечивает свободное вытеснение воздуха.

Температура воды не должна превышать 45 градусов Цельсия. Простые конструкции системы отопления, выполненные своими силами, проходят испытания без привлечения сторонних организаций. Алгоритм действий не отличается от последовательности работ в многоэтажных домах.

При использовании воды, используемой при испытании, как теплоноситель, важен уровень ее жесткости. Требуемый показатель – 75-95 единиц. Сомнения по поводу пригодности воды могут возникнуть, если после ее использования образуется накипь на нагревательных элементах бытовых приборов (электрочайник, стиральная машина, бойлер).

Если вода в дальнейшем не будет использована, то ее сливают. Сразу же после этого необходимо залить в систему теплоноситель

Это важно при использовании стальных труб и металлических отопительных приборов, незащищенных внутри

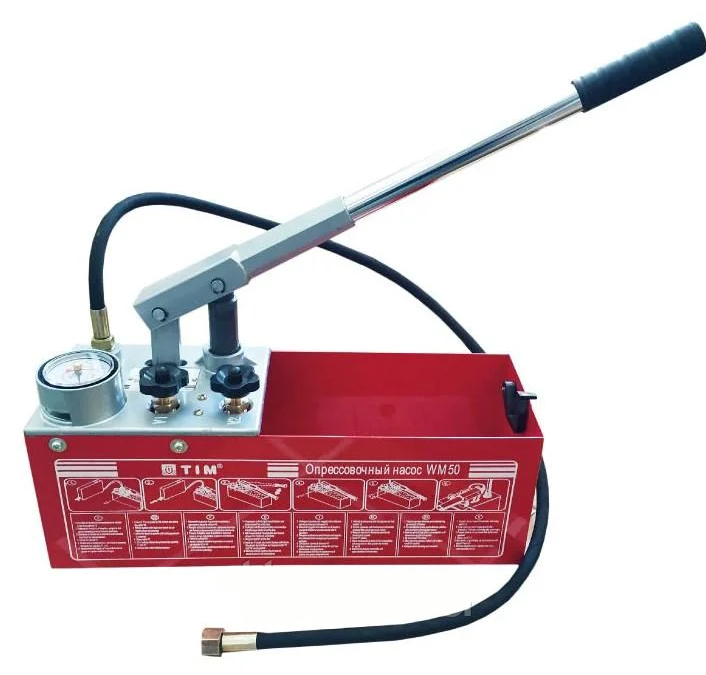

Техника и порядок работы с ручным насосом для опрессовки

Правила работы следующие:

1. Удалить воздух из напорных узлов насоса, для чего бак наполняется водой до отметки и затем открывается запорный вентиль. Несколько раз нужно прокачать воду, чтобы жидкость поступила в напорный шланг.
2. Шланг присоединяется к магистрали отопления. Подключение производится с помощью переходного штуцера или ниппеля (чаще всего один из соединительных элементов входит в комплект).
3. Жидкость закачивается в магистраль, в которой предварительно закрыты все отверстия. Накачивание производится до нужного уровня давления (по СНиП показатель должен быть в 2 раза выше обычного рабочего давления системы).
4. Как только уровень давления достигнут, закрывается запорный вентиль до окончания срока тестирования.
5. Проверка занимает до 24 часов с постоянным контролем давления в сети. Снижение уровня говорит о наличии протечки. В этом случае нужно определить зону протечки, спустить воду, отремонтировать участок и снова запустить ручной насос для опрессовки отопления.
6. Чтобы отсоединить прибор от трубопровода, нужно открыть сливной вентиль, дождаться перетекания жидкости в бак, затем перекрыть вентиль, чтобы в насос не попали частицы грязи. Затем отсоединяется шланг, также опускается в бак и только потом открываются вентили и от воды освобождаются нагнетательные узлы.

Чтобы прибор прослужил как можно дольше и не проржавел, специалисты советуют после слива воды залить в бак немного машинного масла и несколько раз прокачать насос – тонкий слой масла защитит все внутренние детали от ржавления. Масло потом слить и использовать после каждого применения опрессовщика.

Как найти протечку

При воздушной опрессовке протечку можно найти на слух: будет слышен характерный свист выходящего воздуха. Но если на слух найти место не получилось, следует промазать места соединений мягкой кистью с раствором жидкого мыла. Воздух надует пузыри, и вы найдёте источник проблемы.

Если дело в стыках, можно разобрать место соединение и вновь загерметизировать его с помощью ленты фум.

ФОТО: zamena-radiatora.ruПри повреждении труб не исключено, что придётся менять всё колено

При гидравлическом способе всё гораздо проще – место протечки даст знать о себе фонтаном воды или лужей под местом соединения.

Опрессовка водой

Одним из элементов любой отопительной системы является спускной кран. Располагается он всегда в самой нижней точке. К нему присоединяется насос, после чего в систему начинает нагнетаться вода. Постепенно заполняя трубы, она вытесняет из них воздух, который за время проведения испытаний несколько раз стравливают. Внутри труб и радиаторов в процессе их эксплуатации накапливается грязь и известковый налет. Таким образом одновременно с испытаниями проводится и их промывка. Опрессовка системы отопления делается до тех пор, пока трубы не заполнятся полностью. После этого в них начинает подниматься давление. За его изменениями следят с помощью манометра. Давление должно оставаться неизменным в течение 20-30 мин. В том случае, если оно упадет, проводятся работы, направленные на обнаружение протечек. При этом проверяются все сварочные швы, запорная арматура, радиаторы и т. д. После того как все работы по устранению неисправностей будут выполнены, нагнетание проводится повторно.

Правила опрессовки СНиП

Нормы опрессовки отопительной системы описаны в таких документах, как СНиП 41–01-2003, а еще 3.05.01–85.

Кондиционирование, вентиляция и отопление — СНиП 41–01-2003

Проводить гидравлические проверки водяных систем отопления можно лишь при плюсовой температуре в помещениях дома. Вдобавок они должны выдерживать давление воды не меньше 0,6 МПа без повреждения герметичности и разрушения.

В процессе испытания величина давления не должна быть выше предельного для смонтированных в системе отопительных устройств, трубопроводов и арматуры.

Внутренние санитарно-технические системы — 3.05.01–85

Согласно этому правилу СНиП надо выполнять проверку водяных систем теплоснабжения и отопления при отключенных расширительных сосудах и котлах путем гидростатического давления, равного 1,5 рабочего, но не меньше 0,2 МПа в нижней части системы.

Считается, что отопительная сеть прошла испытание, если она продержится 5 минут под пробным давлением и не упадет более чем на 0,02 МПа. Кроме того, не должно быть течи в отопительном оборудовании, сварных швах, арматуре, резьбовых соединениях и трубах.
