Потолок Грильято – инструкция монтажа

Выбор светильников

Продукция Грильято сочетается со всеми типами осветительных приборов. Самый распространенный вариант – встроенные квадратные или круглые светильники.  Встроенные осветительные приборы устанавливают параллельно или по принципу домино – оба варианта смотрятся очень органично, подчеркивая четкость геометрических линий. Самый простой вариант – квадратные светильники, совпадающие по величине с потолочными секциями Грильято. Есть специальные модели, которые выпускаются для установки вместе с навесными потолками.

Круглые встроенные светильники устанавливать сложнее, так как под них нужно резать алюминий. Тем не менее, это тоже распространенный вариант освещения, которое монтируется вместе с потолками Грильято.

Наиболее часто такие светодиодные лампы устанавливают в больших помещениях, где нужен яркий рассеянный свет в любое время суток. Над подиумами и сценами могут быть установлены цилиндрические светильники с направленным светом.

Еще один вариант – точечные светильники, ставятся внутрь одной ячейки. Такие светильники называются «Альбатрос». Их устанавливают в офисных помещениях, в гостиницах и торговых залах. Для монтажа точечного светильника этого типа не нужны дополнительные крепления. Он просто ставится сверху на ячейку, после чего секция Грильято закрепляется на несущие профили. При необходимоти такой светильник можно легко переставить. Цилиндрические светильники крепятся к рейкам потолка, чтобы иметь возможность вращаться и создавать направленный поток света. Светильники, которые превышают размер ячейки, требуют вырезать часть конструкции. Это можно сделать ножницами по металлу. Следите за тем, чтобы жесткость конструкции не пострадала. В ресторанах и кафе обычно не используют встроенные светильники. Там более уместно смотрятся подвесные люстры с теплым светом, которые создают уют

При покупке люстр и светильников важно уточнить, могут ли они быть установлены на ячеечные растровые потолки. Если люстра или светильник повышают нагрузку на потолочные конструкции, нужно установить дополнительные подвесы

Конструкция и разновидности

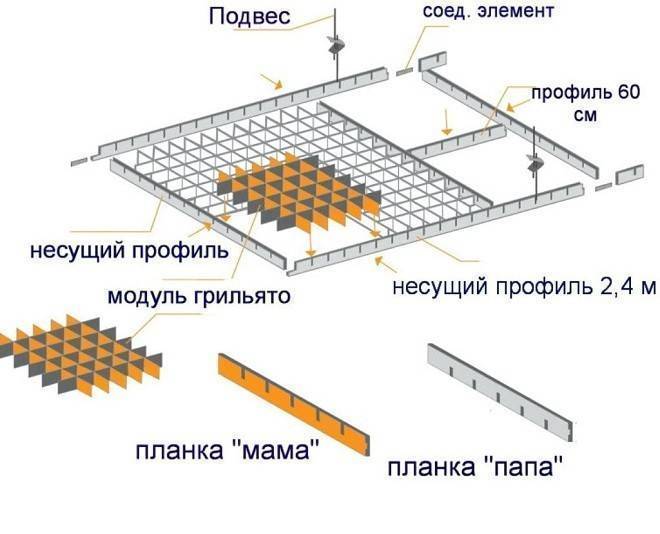

Схема устройства

На сегодняшний день подвесные потолочные конструкции могут похвастаться достаточно большой популярностью как среди мастеров, так и среди конечных потребителей. Ведь помимо простоты монтажа, подвесной потолок закрывает потолочное перекрытие, скрывая все его недостатки.

Основные детали показаны на фото

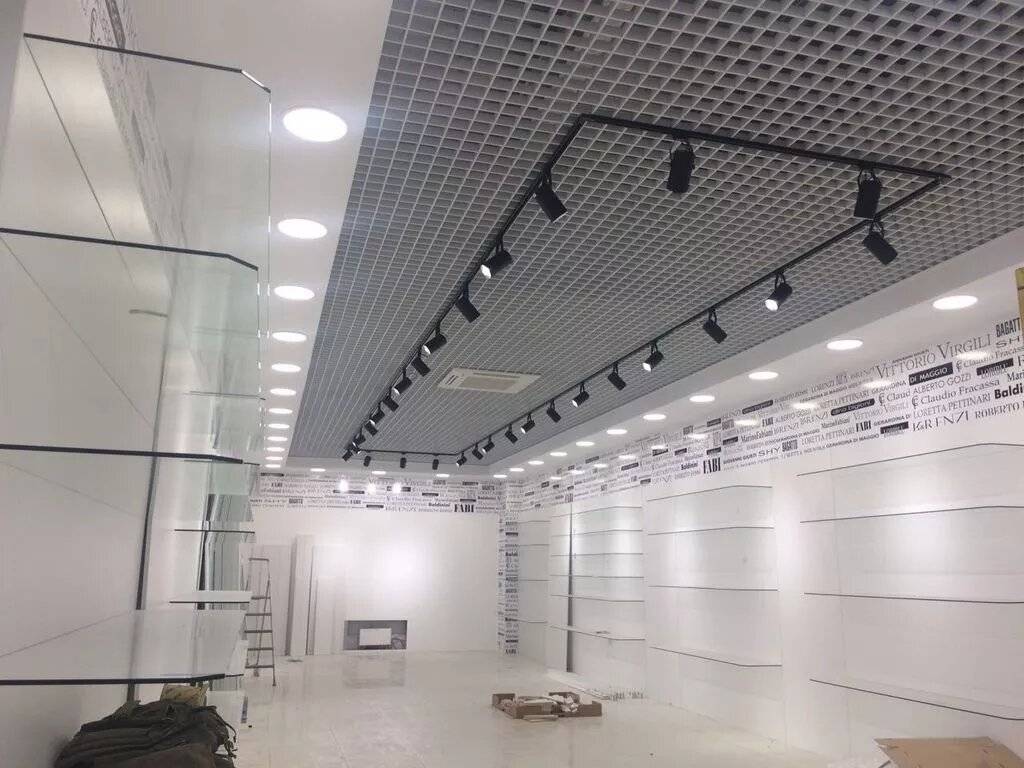

Характерные для потолка Грильято формы можно видеть в офисах, торговых центрах, а иногда и в жилых домах. Вот почему стоит разобраться в его конструкции и изучить технологию его монтажа своими руками.

Ячеистый потолок Грильято представляет собой подвесную систему из решетчатых панелей.

  • Основа подвесной системы – объемные решетки из алюминиевого профиля или деревянных планок.
  • Решетки собираются из соединенных между собой реек особого профиля.
  • За фиксацию конструкции на потолочном перекрытии отвечает особая подвесная система.
  • Надежность большинства подвесных систем достаточно высока, что обеспечивает высокий уровень безопасности подобных потолков.

Варианты комплектации

Рынок подвесных конструкций весьма обширен, потолки Грильято выпускаются в нескольких модификациях. Главная конструкционная особенность — устройство потолочного профиля.

  • У большинства моделей профиль производят из упрочненного алюминия путем холодной штамповки. U-образная форма профиля обеспечивает высокие механические характеристики.
  • Стандартная ширина деталей решетки составляет 10 мм, а высота колеблется в пределах от 30 до 50 мм.

Что касается размеров решетки, они бывают самые разные: наиболее популярен потолок Грильято 50х50, но встречаются также разновидности с ячейками от 30х30 мм до  200х200 мм.

Основные типы

Также выделяют несколько типов конструкций самого потолка.

    • Стандартная модель — ровная подвесная система, которая монтируется параллельно полу на одном уровне. Это наиболее дешевая разновидность, используется в подавляющем большинстве архитектурных решений.
    • Пирамидальная модификация отличается наличием ячеек особой формы. Установка подобной подвесной системы дает возможность визуально увеличить высоту помещения за счет эффекта перспективы. Для формирования пирамидальной системы используются Y-образные профили двух типов (на строительном жаргоне их называют «мама» и «папа»).

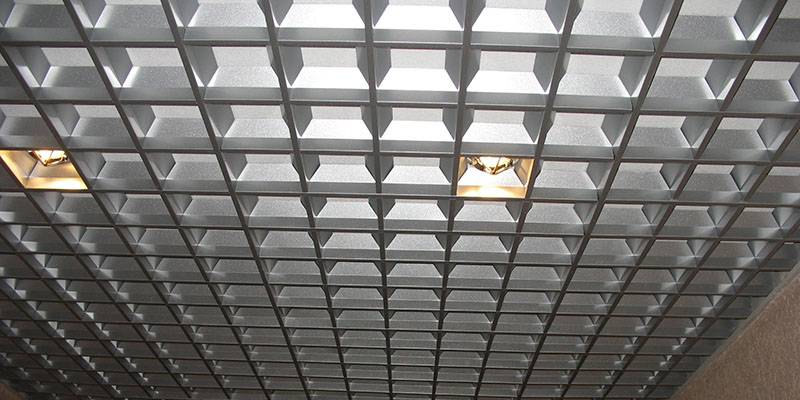

Внешний вид пирамидальных ячеек

  • Грильято жалюзи — хорошее решение для отделки потолка в месте прокладки коммуникаций. Применение подобного профиля облегчает доступ к потолкам и проходящим по ним проводам и трубам. Эффект жалюзи достигается путем применения профильных систем разной высоты (как правило, 30 и 50 мм).
  • Разноуровневые потолки монтируются из профилей различной высоты. Четкое отделение секций создает необходимый дизайнерский эффект, поэтому разноуровневые потолки монтируются в основном в жилых и офисных помещениях.

Многих интересует такой аспект, как окраска подвесных модулей. С одной стороны, основной вариант окраски у большинства производителей — белый Грильято, чуть реже встречаются серые и черные потолки. Но при желании (и, конечно же, за дополнительную плату) возможна окраска панелей в любой цвет. Дороже всего стоят хромированные панели, золотые и под металл.

Монтаж потолка Грильято своими руками

Если для оформления помещения выбран подвесной потолок Грильято, монтаж можно выполнить собственноручно. В этом поможет пошаговая инструкция, затрагивающая все нюансы сборки этих систем.

Подготовка верхнего перекрытия

Как и в случае с устройством любых других подвесных потолочных систем, монтаж Грильято требует подготовки поверхности верхнего перекрытия. Для решения этой задачи нужно выполнить несколько несложных, но достаточно трудоемких работ, назначение которых – укрепление базовой поверхности.

Несмотря на легкий вес Грильято, монтаж потолка должен быть осуществлен на прочное основание. Это предотвратит возможное преждевременное разрушение поверхности верхнего перекрытия. Поэтому выполняют следующее:

  • с помощью шпателя с металлическим лезвием очищают все имеющиеся щели, удаляя слабо держащиеся частицы штукатурки или цементно-песчаного раствора;
  • кисточкой убирают из щелей пыль;
  • наносят слой грунтовки и дожидаются его высыхания;
  • заполняют щели цементно-песчаным раствором, гипсовой или цементной штукатуркой;
  • снимают излишки смеси, выравнивают поверхность шпателем и оставляют для затвердевания.

Прокладка коммуникаций

За подвесной системой можно скрыть различные инженерные сети. Этим приемом нередко пользуются при благоустройстве помещений общественного назначения. Поэтому следующие этапы:

  • монтаж электропроводки, которая потребуется для подключения приборов освещения;
  • устройство вентиляционной системы;
  • прокладка иных коммуникаций.

Разметка стен

Для выполнения разметки желательно иметь лазерный уровень или нивелир. Необходимо будет определиться с тем, насколько потребуется опустить подвесную конструкцию от базового потолка.

  1. Измеряют высоту всех углов помещения и находят самый низкий.
  2. Отмеряют от него по направлению к полу то расстояние, на которое решено опустить подвесной потолок Грильято.
  3. Устанавливают лазерный уровень, ориентируясь на эту отметку.
  4. Проводят прямые линии по стенам в соответствии с линиями лазера.

Разметка потолка

Разметка потолка необходима для определения местоположения подвесов и несущих профилей. Шаг между подвесами по линии профилей – 60 см. Алюминиевые планки должны быть расположены друг от друга на расстоянии, кратном 60: 60 см, 120 см, 180 см, 240 см. Выбор шага зависит от длины приобретенного профиля, но рекомендуемое специалистами расстояние – 120 см.

Монтаж подвесной конструкции

После выполненной разметки под Грильято потолок, сборка конструкции начинается с монтажа подвесов. Для этого в отмеченных местах высверливают отверстия и с помощью пластиковых дюбелей и саморезов крепят подвесы к верхнему перекрытию. Далее поэтапно выполняют следующие работы:

  • вдоль линий по периметру стен крепят г-образный профиль (уголки, которые используют для монтажа Грильято, Армстронга, реечных потолков);
  • на крюки подвесов устанавливают направляющие профили;
  • собирают решетки из соединительных элементов «папа» и «мама»;
  • устанавливают решетки в пазы направляющих профилей.

Монтаж и демонтаж потолка Грильято прост. Но для лучшего понимания задачи нужно знать все нюансы ее выполнения.

  1. Несущие профили наращивают с помощью специальных соединительных элементов, которые вставляют внутрь планок с торца. Соединители оснащены небольшими выступами, которые должны войти в прорези на каждом из стыкующихся несущих профилей. Таким образом происходит фиксация двух планок.
  2. При сборке решеток не следует прикладывать чрезмерных усилий, что предотвратит изгибание планок.
  3. При установке собранной решетки, ее сначала заводят над несущими профилями, центрируют относительно прорезей и опускают, защелкивая в них.
  4. Конструкция потолка Грильято устроена так, что подвесы тоже находятся над прорезями несущих профилей, поэтому могут мешать установке решеток. В этом случае спицы подвесов отгибают по направлению вверх.

Как смонтировать решетчатую потолочную конструкцию

На сегодняшний день установкой подобного рода подвесных потолков занимаются очень многие компании. Если вы не уверены в своих силах, стоит обратиться к профессионалам, однако при наличии некоторых навыков, можно без особых проблем собрать эту конструкцию и самому.

Далее необходимо провести все нужные замеры, включая не только ширину и длину комнаты, но и расстояние между базовым потолком и подвесной конструкцией.

После того, как все замеры сделаны, исходя из длины несущих профилей (они стандартные: как правило, 1,8 или 2,4 м), нужно определить местоположение несущих реек. Это несложно — длина и ширина комнаты делится на длину используемой вами рейки, в результате чего вы находите наилучшую возможную схему монтажа конструкции с наименьшим числом обрезков.

После этого необходимо отметить на основном потолке точки, в которых будут укреплены подвесы, необходимые для установки направляющих реек, и просверливаются отверстия для подвесов. Отверстия для элементов освещения также нужно сделать на этом этапе монтажа. Следует разметить и просверлить отверстия для креплений будущих светильников.

Количество подвесов для решетчатой потолочной конструкции и светильников определить довольно просто: Чтобы установить на потолок один светильник, необходимо 2-3 подвеса, для надежного закрепления одной рейки длиной 2,4 м понадобится 3-4 подвеса, а для рейки 1,8 м хватит 2-3 креплений.

Когда подготовка к установке подвесного потолка закончена, пора приступать к закреплению пристенного угла. Его устанавливают по всему периметру комнаты на том же уровне, где будет устанавливаться потолок. Угол закрепляется с применением саморезов и дюбелей, в результате надежно фиксируя положение всей устанавливаемой в дальнейшем конструкции.

Далее устанавливаются подвесы. Они также укрепляются на потолке саморезами.

Потом монтируются направляющие рейки каркаса, формирующие в итоге квадратную решетку.

Затем в заранее определенные места на дополнительные подвесы крепятся светильники.

Последний шаг – это установка секций потолка в смонтированный каркас. После этого необходимо еще раз проверить конструкцию с помощью уровня и убедиться, что она установлена ровно.

https://youtube.com/watch?v=3ndIR-KEkRk

Монтаж потолков Грильято своими руками

Подготовительные работы

Способ установки подвесных потолков зависит от разновидности конструкции. Но, до того, как начать монтажные работы, необходимо подготовить черновой потолок – удалить старую отделку, выровнять поверхность, зашпаклевать трещины, загрунтовать основание. Далее подготавливают коммуникации и окрашивают потолок водоэмульсионной краской. Для придания будущей конструкции глубины и объема выбирают краску, отличную от Грильято по цвету.

Затем рассчитывают количество основных элементов и комплектующих, необходимых для установки подвесных решетчатых потолков. На результат расчетов влияет вид Грильято, габариты помещения.

Нанесение разметки

Перед сборкой потолка обязательным условием является нанесение разметки на базовую поверхность. Сначала измеряют ширину и длину комнаты. Цифры, которые получатся в результате измерительных работ, делят на длину используемых направляющих элементов. Таким образом, удается максимально точно просчитать, какое количество реек останется для разных направлений потолка. Данный прием используется с целью экономии на комплектующих деталях. Потолочные профили крепят в параллельном расположении к стенам, на которых меньше всего получается остатков.

Далее действуют следующим образом:

  • на листе бумаги рисуют схему сборки, намечают точки расположения профилей и будущих светильников;
  • бумажный чертеж переносят на потолок;
  • потолочные планки будут удерживаться под потолком с помощью подвесов, шаг между которыми определяют исходя из длины профиля. Например, на рейку длиной 60 см нужно 2 подвеса, на каждую следующую планку, превышающую по длине предыдущую в два раза, количество подвесов увеличивается на один элемент;
  • следующим этапом осуществляется разметка уровня фальшпотолка. Для этого периметр комнаты очерчивают прямой горизонтальной линией, отступив от основания чернового потолка на необходимое расстояние. Промежуток между основной потолочной поверхностью и будущей конструкцией зависит от габаритов светильников, наличия или отсутствия элементов вентиляционной и коммуникационной систем.

После того, как закончат с разметкой, на черновой поверхности просверливают отверстия под подвесы и светильники.

Если в некоторых местах потолка планируется дополнительная нагрузка, соседние каркасные рейки в данных точках усиливают дополнительными подвесами.

Установка

Технология установки Грильято предполагает следующий порядок действий:

  • к очерчивающей периметр помещения линии крепят пристенные уголки на дюбель-гвозди. Они будут поддерживать правильный уровень потолка;
  • подвесы к потолочному основанию фиксируют на дюбель-зонтики и саморезы. Высота подвесов должна быть такой, чтобы они находились примерно на 5 см выше основания будущей конструкции;
  • потолочные профили фиксируют на подвесах, при этом первым делом крепят длинные элементы, затем – короткие. Для надежности профили скрепляют специальными соединителями.

Во избежание деформации подвесного потолка, каркас монтируют на некотором удалении от поверхности стен. Лишние части алюминиевых профилей обрезают ножницами по металлу;

на последнем этапе сборки каркасного основания наружу выводят проводку под источники искусственного освещения, и проверяют ровность системы строительным уровнем, регулируя ее подвесами.

Светильники устанавливают на заранее монтированные подвесы по завершении монтажа каркаса.

В качестве элементов освещения реечных потолков используют растровые светильники. Именно их удобнее всего установить в такую конструкцию, поскольку габариты приборов соответствуют размерам сделанных ячеек.

Особенность строения подвесного потолка позволяет закрепить прибор на любом расстоянии от базовой поверхности и в любую ячейку каркаса.

Для таких потолочных систем используют и другие варианты осветительных приборов – точечные светильники, светодиодные ленты и т. д. Выбор того или иного элемента определяется функциональным назначением помещения, предъявляемыми к нему требованиями и направлением в интерьере.

Финишная отделка – установка панелей, выполняющих декоративные функции. Данный этап является самым простым. Каждая планка «мама» и «папа» оснащена специальными пазами. Именно они позволяют собирать систему под углом в 90°. Готовые решетки просто остается закрепить в ячейки каркаса.

Потолки Грильято все чаще используются в отделке помещений. Универсальные конструкции выгодно подчеркивают интерьер помещения, делают его изысканным и благородным. Разобравшись с технологией монтажа, получится легко установить такой потолок самостоятельно.

Полезные советы:

  1. Выбирайте продукцию марки Грильято на сайте производителя. В этом случае вы сможете заказать не только стандартные детали, но и те размеры, которые нужны.
  2. Не всегда периметр комнаты получается кратным 60 см – а это наиболее часто встречающийся размер решетки, и тогда решетку нужно обрезать. В этом нет никакой сложности, но это дополнительная работа.
  3. Решетки нужно собрать заранее и полностью подготовить все для монтажа. В этом случае их останется только поставить в пазы, проверить уровень и жесткость конструкции и установить светильники.
  4. Разметку для светильников нужно делать сразу, еще до заказа потолков, в этом случае вы сможете заказать дополнительные анкерные крепления, если они нужны.
  5. Светильники чаще всего можно заказать в той же компании, где заказываете профиль Грильято. Есть специальные марки люстр и светильников под решетчатые потолки.
  6. Размер ячейки выбирайте, исходя из размера комнаты. Мелкая ячейка в большом помещении создает эффект ряби в глазах, поэтому, чем больше комната, тем больший размер ячейки можно себе позволить. И тем дешевле будут потолочные панели.

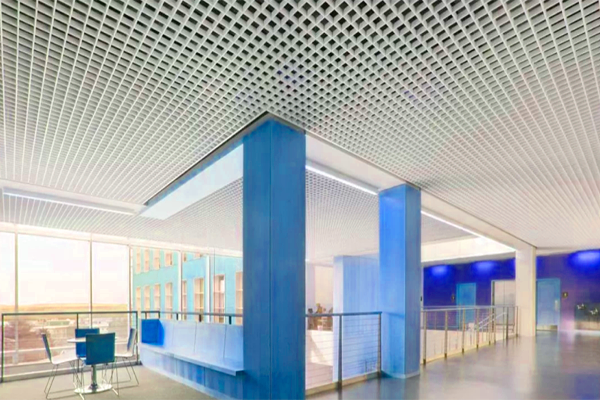

Подвесной потолок-решетка.

Подвесной потолок-решетка Грильято позволяет открывать новые перспективы в архитектуре современных потолков. Благодаря всему многообразию цветовых решений и особенностям своей геометрической структуры, потолок Грильято дает различные интересные варианты дизайна помещений.
Этот потолок по праву может гордиться своей хорошей коррозиестойкостью, светостойкостью, отличным сопротивлением атмосферным воздействиям, долговечностью декоративного покрытия. Потолок Грильято прост и удобен в монтаже, а благодаря тому, что он изготавливается из алюминия, он является еще и крайне долговечным и влагостойким.
Конструкция потолков Грильято позволяет:

  • скрыть в межпотолочном пространстве все инженерные коммуникации, уменьшить объем помещения;
  • обеспечить легкий доступ для обслуживания инженерных систем в межпотолочное пространство (решетки очень просто демонтируются);
  • значительно снизить в помещении уровень шума. Эффективная термоизоляция и звукопоглощение обеспечивается благодаря монтажу плит из стекло- и минерального волокна с подставочной пленкой, которые опираются на решетки;
  • разнообразно решать систему освещения. Помимо того, что помещение с потолком Грильято можно освещать при помощи встраиваемых в ячейки решетки светильников либо модульными светильниками 600х600, можно использовать и светильники, которые устанавливаются в межпотолочном пространстве. Благодаря этому можно создавать оригинальные визуальные эффекты тени и света.

Потолок Грильято является отличным дизайнерским решением потолка. Характеристики этого потолка удовлетворяют одновременно многим требованиям: высокой стойкости к агрессивным и влажным средам, повышенной пожаробезопасности, улучшенной вентиляции межпотолочного пространства, возможности легкого демонтажа.
Область его применения:

  • аэропорты и вокзалы;
  • торговые центры и магазины;
  • кассы и залы ожидания;
  • бары, кафе, рестораны;
  • холлы и коридоры.

Подвесной потолок Грильято (решетчатый либо ячеистый потолок) состоит из решеток, которые собирают из U-образных профилей («мама» и «папа»). Решетки устанавливают на несущие направляющие, длина которых составляет 600мм (несущая С 60), 1200мм (несущая С 120), 1800мм (несущая С 180).
При помощи соединительного элемента несущие направляющие С 180 крепят друг к другу. В результате, смонтированная конструкция создает эффект открытой непрерывной поверхности с квадратными ячейками.
Ячейки бывают различных размеров: 200х200мм, 150х150мм, 120х120мм, 100х100мм, 86х86мм, 75х75мм, 60х60мм, 50х50мм, 40х40мм.
Высота же U-образных профилей также может быть разной: 50мм или 40мм.
Из алюминиевой ленты (толщиной до 0,5мм) с разными видами декоративного покрытия изготавливают пластины. Декоративное покрытие выполняют методом горячей сушки в заводских условиях. Толщина такого покрытия составляет 20±4мкм.
Цвет пластин может быть следующим: металлик, золото, суперзолото, хром, суперхром, белый.
Вес потолка, в зависимости от высоты профиля и размера ячеек, может составлять 6,0-2,0кг/кв.м.

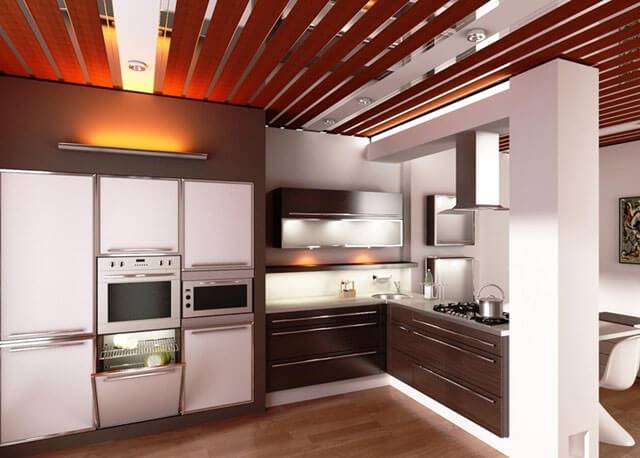

Преимущества и недостатки реечных потолков

Выбирая реечные конструкции для отделки потолка на кухне, следует принимать во внимание все достоинства и недостатки такого варианта.

Из огромного количества преимущественных моментов можно выделить несколько важных моментов:

  • Реечный потолок характеризуется высокой устойчивостью к влаге, что позволяет использовать подобные конструкции в помещениях с критическим уровнем влажности.
  • Конструкция относится к подвесному типу, поэтому межпотолочное пространство можно использовать для маскировки коммуникаций и для установки светильников.
  • Реечный потолок можно монтировать на любой базовой поверхности, независимо от ее состояния.
  • Сборка конструкции выполняется просто и быстро, без большого количества мусора.
  • Высокая степень пожарной безопасности.
  • Полное соответствие экологическим требованиям.
  • Отсутствие среды для размножения грибка и плесени.
  • Широкая цветовая гамма, включая варианты с зеркальным эффектом.

Что касается недостатков реечного потолка для кухни, то здесь важно обратить внимание на следующее:

  • Подвесной тип конструкции предполагает уменьшение высоты потолка. Следовательно, реечные потолки можно устанавливать в больших домах, в которых высота потолка может достигать 3 метров. Малогабаритные городские квартиры, где высота потолка составляет не более 2,5 метров, могут приобрести несуразный вид.
  • Отсутствие возможности проведения ремонтных работ на отдельном участке реечного потолка.

Таким образом, можно сказать, что наилучший вариант оформления потолка на кухне – реечный потолок.

Особенности решения

Конструкция потолка грильято необычна – покрытие не сплошное, а состоит из панелей особенной формы. Весь потолок напоминает большую решетку, сквозь секции которой свободно циркулирует воздух. Однако, эта же особенность заставляет более внимательно подойти к отделке или оформлению базовой поверхности – ее может быть видно сквозь проемы в смонтированном потолке.

По способу монтажа, системы грильято напоминают решения от компании Армстронг – такого же вида потолочные подвесы удерживают на себе основной вес всех деталей, а к стенам прикрепляются специальные уголки, прикрывающие место стыка двух поверхностей. Это обеспечивает простоту установки и возможность произвести ее самостоятельно.

Четыре типа конструкции потолка грильято и их особенности

Универсальных отделочных материалов нет и быть не может – такова уж специфика современных строений. Вот и потолок грильято, чтобы удовлетворить требованиям различных условий эксплуатации, имеет целых четыре разновидности.

  • Модель стандарт. Благодаря своей дешевизне используется практически повсеместно – это ровная подвесная система, которая монтируется в одном уровне параллельно полу и имеет U-образный профиль.
  • Пирамидальная модель. Для ее создания используется Y-образный профиль – ячейки такого потолка представляют некое подобие усеченных пирамид. Среди прочих, присущих всем потолкам грильято преимуществ, эта модель позволяет зрительно увеличить высоту помещения за счет эффекта перспективы.
  • Модель жалюзи. Это самая непросматриваемая система потолка грильято, которая собирается из профилей различной высоты. Такая система позволяет практически полностью скрыть все проходящие за ней коммуникации и в то же время обеспечить к ним легкий и быстрый доступ.
  • Разноуровневая модель. Собирается из профилей различной высоты – это самый подходящий вариант сборки потолочной системы грильято, позволяющий воплощать в жизнь различные дизайнерские решения. Именно эта разновидность получила широкое распространение при отделке потолков в офисных и жилых помещениях.

Конструкция потолка грильято

Кроме того, говоря о разных видах потолка грильято, не лишним будет упомянуть и о его окраске – стандартом считается белый цвет, но встречаются рейки серой и даже черной окраски. Из нестандартных вариантов можно отметить грильято, окрашенные под золото или хром. Ну а по большому счету, за дополнительную плату вы можете приобрести потолок грильято любой окраски, удовлетворяющей вашим требованиям.

Виды потолка грильято
