Дачный водопровод из пластиковых труб и его утепление своими руками: Пенопластовые и базальтовые утеплители

Как утеплить водопроводные трубы в земле

После того, как вы определитесь, чем утеплить трубу водопровода в частном доме, перед вами возникнет вопрос, как выполнить эту процедуру своими руками, причём правильно. В принципе, независимо от типа материала утепление осуществляется по следующей схеме: вначале трубы оборачиваются теплоизолирующим слоем.

Его крепление (при необходимости) осуществляется пластиковой лентой. А перед тем, как засыпать траншею с утепленными трубами для водопровода, монтируется гидроизоляция. Всё очень просто. Но коль скоро речь идёт об утеплении водопроводной трубы в земле своими руками, здесь есть некоторые нюансы.

Один из них, в частности, гласит: использовать стекловату не рекомендуется, поскольку это приведёт к дополнительным материальным и временным затратам. Вы будете вынуждены создавать в земле и второй слой, выполняющий функцию кожуха.

Необходимость такого конструктивного решения тепловой изоляции обусловлена очень низкой плотностью стекловолокнистого материала. Поэтому при засыпке траншеи утеплитель под естественным весом земли просто сожмётся.

Это явление приведёт как минимум к сокращению срока службы теплоизоляции и к тому, что риск промерзания водопроводной трубы дачи или частного дома возрастёт ввиду уменьшения толщины слоя утеплителя.

В этом случае, для того, чтобы значительно повысить теплоизоляцию водопроводных труб в земле, эксперты рекомендуют использовать метод послойного трамбования грунта.

Существуют и другие варианты, как правильно утеплить трубу водопровода в земле. Они выгодно отличаются простотой и быстротой исполнения. Речь идёт об использовании для утепления водопроводных труб в земле пенополистирола и базальтового волокна.

Технология выглядит так: одна половина скорлупы требуемого диаметра одевается на трубу водопровода со смещением порядка 100-200 мм. Для фиксации её со вторым полуцилиндром можно использовать обыкновенный скотч. Окончательное закрепление на трубе слоя тепловой изоляции выполняется путём стягивания.

Конечно же, стоимость изделий известных марок немаленькая. Поэтому затраты на создание с их помощью тёплых труб для водопровода увеличатся. Но к работоспособности системы водоснабжения претензий не будет.

Это самый правильный подход к решению вопроса, как утеплить трубу водопровода под землёй, особенно, если вы проживаете в своем доме постоянно.

Пошаговое руководство по монтажу

Самостоятельное строительство водопровода требует подготовки.

Составление плана действий

В плане учитывают:

• глубину промерзания почвы;
• на каком расстоянии от поверхности грунтовые воды;
• рельеф;
• подземные коммуникации;
• постройки на участке и его границы;
• точки потребления (дом, баня, летний душ, полив и др.).

Рисуют план местности и профильное изображение водопровода, чтобы учитывать его уклон. Трубы укладывают на 20 см ниже глубины промерзания почвы. Намечают, где и какие фитинги понадобятся. По плану подсчитывают количество каждого вида, составляют список. Считают общую длину труб, покупают с запасом 10%.

Подготовка необходимых инструментов

Чтобы смонтировать капитальный водопровод, понадобятся инструменты, в том числе специальные. Можно купить набор сантехника или по отдельности:

• ножницы для резки пластиковых труб;
• ключ газовый и разводной;
• пистолет для герметика;
• нож, наждачную бумагу;
• рулетку, карандаш.

Если , понадобится сварочный аппарат для них. Для земляных работ готовят лопату и лом. Если планируется самостоятельный монтаж электрической части, запасаются изолентой, отвертками, тестером, плоскогубцами.

Устройство водопровода

Сначала копают траншею необходимой глубины. Дальнейшие действия совершаются в такой последовательности:

1. Устанавливают насос. Поверхностный – рядом с колодцем в кессоне, приямке или теплом помещении. Погружной опускают в скважину.
2. Трубу водопровода подключают к насосу и укладывают в траншею. При недостаточном заглублении утепляют или прокладывают греющий кабель. Укладывают электрокабель питания.
3. Второй конец подключают к штуцеру с 5 отводами. На его свободные выходы монтируют бак, реле давления, манометр.
4. Перед вводом трубы в дом устанавливают запорный кран, чтобы была возможность перекрывать воду при необходимости.
5. Проводят испытание системы, убеждаются, что нет протечек. Засыпают траншею.
6. Монтируют внутреннюю разводку, подключают сантехнические приборы

На входе водопровода в дом устанавливают фильтр, минимум – грубой очистки. При плохом качестве полученной воды может понадобиться более тонкая очистка.

Выбор устройства для подогрева воды

Горячую воду для ванной, мытья посуды получают из проточных нагревателей или накопительных (бойлеров). По скорости, производительности, удобству использования первенство за газовыми колонками. Смысл покупать есть, если дом подключен к природному газу. Пользоваться баллонным для нагрева воды нерационально. Колонку подключают только специалисты газовой службы.

Проточный электронагреватель можно установить самому, но по скорости нагрева он уступает газовой колонке. Еще медленнее нагревает воду бойлер, работающий от электричества. Но если пользоваться им постоянно, не отключать, а выставить терморегулятор на нужную температуру, в доме всегда будет горячая вода. Стоит бойлер недорого, установить может каждый. Вместимость разная, подбирают в зависимости от потребностей семьи.

Разобраться с тонкостями прокладки водопровода на даче поможет видео.

Инновационный способ устройства водоснабжения

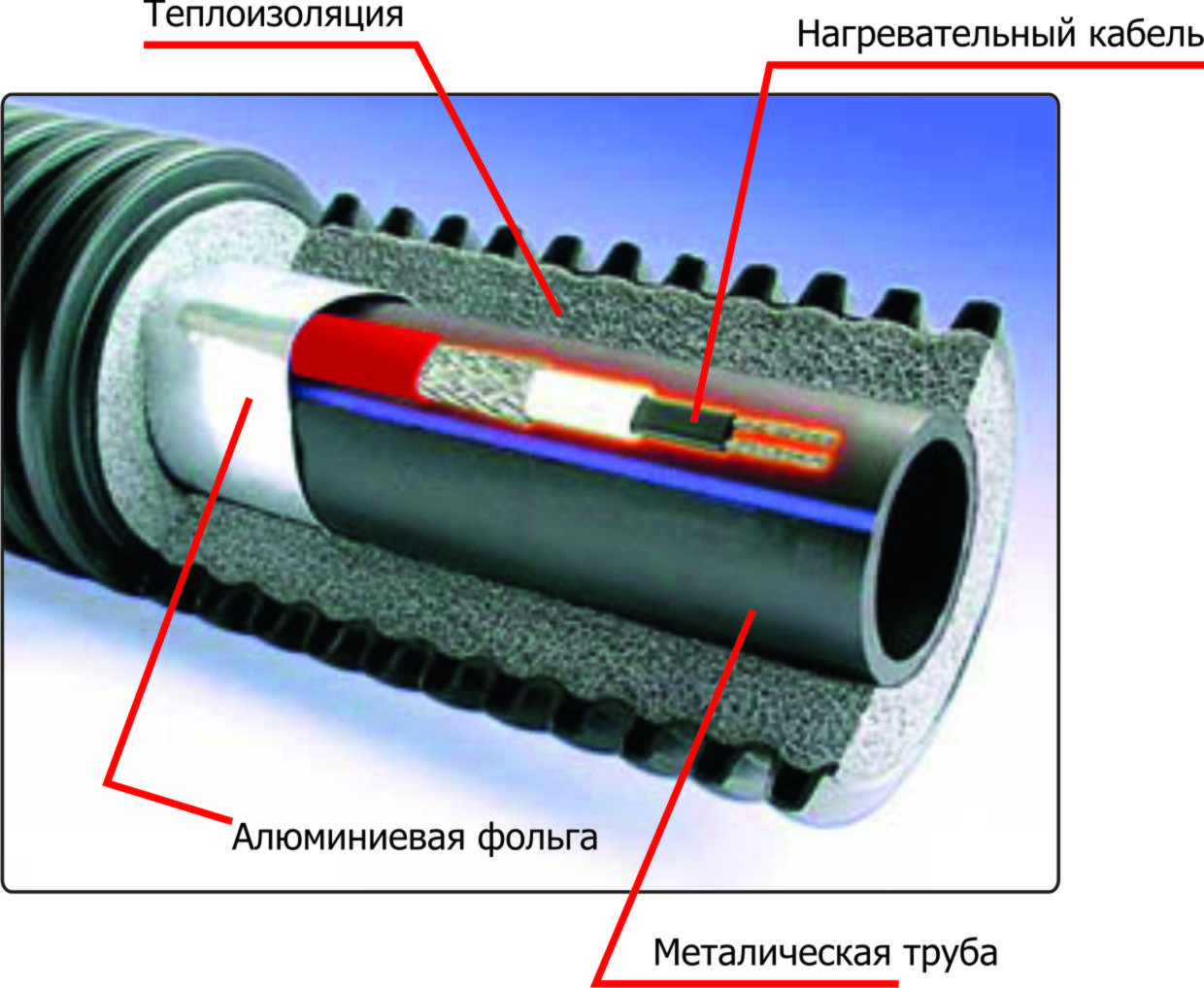

Совсем недавно был разработан новый способ создания зимнего водопровода, основанный на использовании гибких полимерных труб, утеплённых промышленным способом.

Поверх теплоизоляционной оболочки таких труб имеется слой гидроизоляции, а вдоль поверхности трубы сделан специальный канал для прокладки греющего кабеля, что значительно упрощает монтаж и сокращает срок укладки водопровода.

Трубы гибкие и поставляются в бухтах, благодаря чему можно свести к минимуму количество стыков, а значить свести к нулю риск возникновения протечек и потребность в ремонте.

Стоимость таких труб достаточно высокая, однако используя их, вы экономите на утеплителе, и упрощайте монтаж водопроводной системы. Условные обозначения: d – диаметр трубы; e – толщина трубы; e1 – толщина защитной оболочки; D – внешний диаметр трубы с утеплителем

Выбор оптимальной схемы

Для того чтобы определиться с наиболее подходящей схемой, нужно учесть ряд важных обстоятельств, среди которых:

• периодичность использования дачной бани;
• количественно выраженная потребность в литрах;
• финансовые возможности дачника;
• стремление хозяина проложить водопровод один раз и на 10-15 лет забыть о ежегодной сборке/разборке;
• протяженность и конфигурация наружной линии.

Обязательно нужно учесть, желает ли хозяин заняться прокладкой летнего водопровода своими руками или решил предпочесть услуги бригады строителей. Рассмотреть все частные случаи мы, безусловно, не сможем, но общие постулаты в выборе схемы зададим.

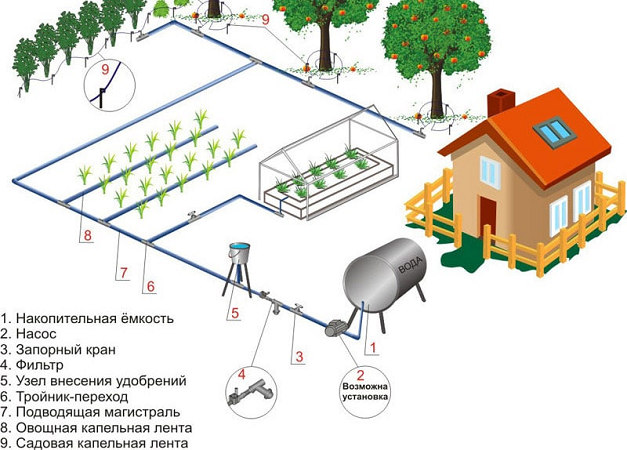

Существуют два варианта прокладки дачного водопровода, не подлежащего зимней эксплуатации, это:

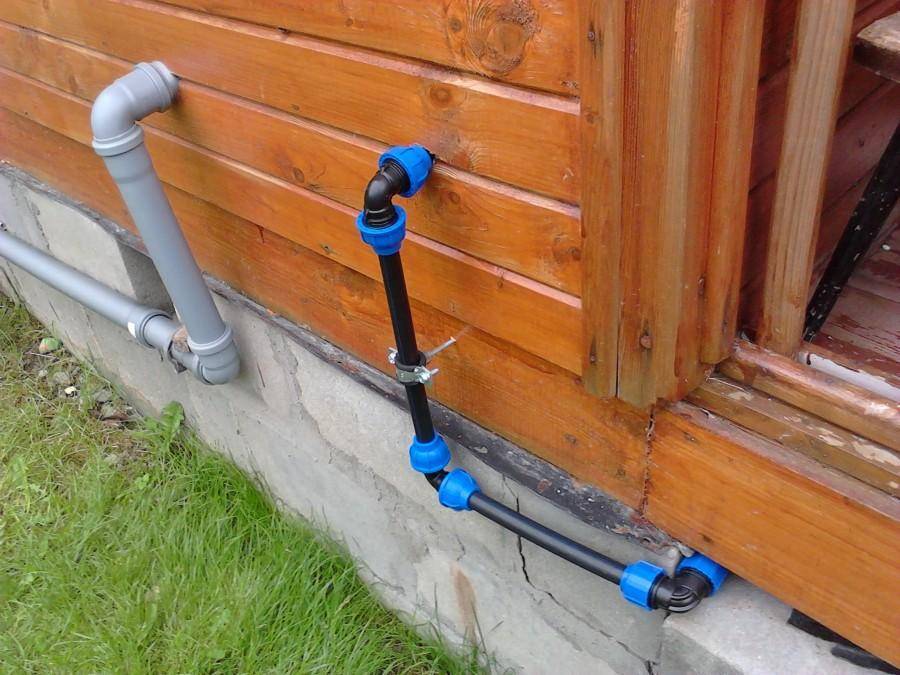

• Временный. Проложенный по поверхности, установленный на невысокие стойки или слегка присыпанный землей трубопровод. Сооружают систему из гибких шлангов с защелками или из ПВХ труб с фитингами, угловыми муфтами, кранами. Плюсы в простоте сборки, доступной неопытному мастеру. Привлекает скорость сооружения и относительная дешевизна. Минусы в возможности случайно повредить, в доступности для хищений и неудобстве мешающих передвижению по участку элементов.
• Стационарный. Проложенный в мелкой траншее, заглубленной на 0,3 — 0,8 м от поверхности, водопровод. Для сооружения его обычно покупают трубы ПН, которые состыковывают сваркой, или трубы ПНД с удобными соединительными и угловыми фитингами. Плюсы в надежности, комфорте на участке, защищенности от нежелательных посягательств. Да и возиться с ежегодной сборкой не нужно. Минус в затратах, как финансовых, так и трудовых.

К числу преимуществ обоих способов относят малую толику земляных работ по сравнению с сооружением зимнего водоснабжения.

Не нужно усердствовать с заглублением линии даже стационарного летнего трубопровода. Ему не страшен мороз, если система законсервирована. Глубину закладки его определяют критерии использования земельного надела:

• 0,3 — 0,4 м  вполне достаточно для расположения водоносной линии под газоном или вдоль дачной дорожки;
• 0,7 — 0,8 м нужно, если магистраль пройдет под грядками, чтобы не повредить трубы лопатой.

При неглубокой закладке можно применить народную хитрость и закрыть трубопровод сверху согнутым «домиком» листовым железом, разрезанной вдоль старой трубой большого диаметра и т.д. Защищенный летний трубопровод не станет «диктовать условия» при переносе клумб и грядок.

Правила монтажа

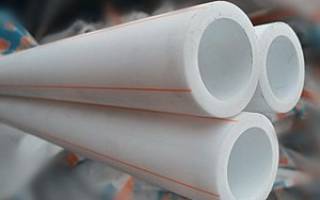

Для установки водопровода на даче потребуются пластиковые трубы, муфты и фитинги, шаровые краны, резьбовой уплотнитель, а также песок и гравий для амортизирующей подушки. Также понадобится комплект инструментов:

• лопата;
• разводной и газовый ключ;
• гаечные ключи № 17–24;
• режущие инструменты по пластику или ножовка по металлу.

Если предполагается соединять трубные отрезки пайкой, можно обойтись без фитингов. Но тогда нужен специальный паяльный аппарат.

При подсоединении к центральной магистрали необходимо официально заверять проект, и вызывать специалистов местного «Водоканала». Чаще на дачах используют колодцы или бурят скважины.

Этапы строительства водоносной сети с подключением к автономным источникам воды:

1. Составляется проектная схема монтажа скрытого водопровода на даче из труб ПНД. Она должна включать все возможные отводы и линии. Это позволит рассчитать количество материала и выяснить, какие именно комплектующие потребуются.
2. Проводятся земляные работы. Выкапывается траншея по всей длине трубопровода в соответствии с составленным планом и глубиной ниже уровня промерзания грунта. Это приблизительно 1,5 м (в холодных регионах делают ров поглубже). Ширина канавы – около 50 см.
3. На дно траншеи засыпается 15 см гравийно-песчаной смеси для амортизации труб.
4. Проводится укладка предварительно утепленного трубопровода. В качестве утеплителя удобно использовать недорогие футляры из пенополистирола, обмотанные скотчем.
5. Отрезки труб соединяются фитингами, узлы также утепляются. Устанавливается клапан для слива при необходимости консервации системы.
6. К наружному выводу подсоединяется насос. Для его электропровода вырывается отдельная канавка. Сам агрегат располагается снаружи либо погружается в скважину, это зависит от модели.

Систему подключают и проверяют на предмет протечек и стабильной работы

Особое внимание обращают на места соединения труб, а также точку подключения к насосному устройству. При стабильном функционировании системы и отсутствии протечек, траншею можно засыпать – вначале песком, затем землей-  и начинать монтаж внутренней разводки трубопровода. Пластиковые трубы не подвержены коррозии, что позволяет спрятать их внутри стен

Пластиковые трубы не подвержены коррозии, что позволяет спрятать их внутри стен.

Устанавливаются смесители, сантехника, фильтрующие системы. Вода из скважины нуждается в непременной очистке. Наилучшим вариантом будет система проточной фильтрации либо обратного осмоса. Последние позволяют достичь полной очистки от всевозможных примесей на молекулярном уровне, но при этом цена их монтажа и обслуживания высокая.

Утепление трубопровода

Прокладывая зимний водопровод из собственного водозабора в виде колодца либо скважины будет достаточно траншеи глубиной пол метра. В нее следует помещать трубопровод в утепленном виде.

Для этого на дне канавы из кирпича или других строительных материалов выкладывается желоб, куда помещается водопровод обернутый в специальную строительную теплоизоляцию.

Сверху желоб накрывается строительным материалом и засыпается грунтом. Необходимо предусмотреть гидроизоляцию желоба, что повысит срок эксплуатации водопровода. На этом месте высаживаются однолетние растения, позволяющие при необходимости открыть доступ к желобу.

Существует два основных вида утеплителей:

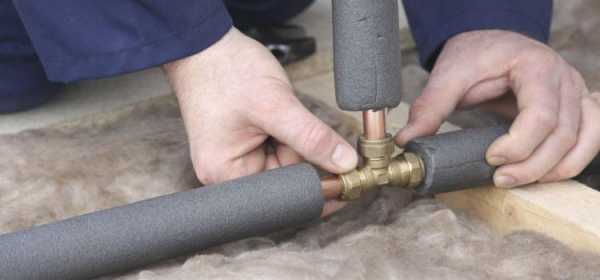

• специальные заводские теплоизоляционные изделия для труб, соответствующие с их диаметром;
• утепляющий материал выпускаемый в лентах либо пластах, который применяется при обматывании поверхности труб.

Утеплитель для водопроводных труб

В северных широтах нашей страны утепление наружных трубопроводов является необходимостью, что позволяет избежать их промерзания.

Для качественной теплоизоляции применяются материалы:

• пенополистирол, состоящий из гранул сплавленных в единый пласт, который обладает превосходными теплоизоляционными характеристиками;
• экструдированный полистирол дает возможность утеплить трубу и не пропустить к ней влагу, он является одним из наиболее качественных материалов;
• пенопласт обладает хорошей способностью теплоизоляции, однако считается хрупким, боится механического давления;
• пенополиуретан чаще всего применяется в работах по утеплению трубопровода;
• вспененный полиэтилен пользуется достаточным спросом;
• стекловата хорошо подходит для утепления трубопровода, однако требует соблюдения техники безопасности при ее укладке;
• каменная вата имеет подходящие теплоизоляционные характеристики, однако используются в сухой среде.

Перед выбором подходящего материала необходимо просмотреть его эксплуатационные характеристики и сравнить их со средой прокладки водопровода.

Важно создать микроклимат, который будет способствовать длительной эксплуатации изолирующего материала, что благоприятно скажется на работоспособности всей системы водопровода

Подогрев

Планируя зимний водопровод важно понимать, что теплоизоляция помогает задержать тепло и уменьшить процесс остывания жидкости, однако поднять температуру в трубопроводе она не в состоянии. При сильных морозах ее может быть недостаточно

Для решения этой проблемы:Это позволяет самостоятельно сделать устройство для подогрева воды и включать его при значительных понижениях температуры.

• применяется специальный кабель, обогревающий трубу по которой передается вода;
• в зависимости от выбора, он может прокладываться вдоль трубопровода или оборачиваться вокруг него;
• для гарантии его устанавливают под теплоизоляцию, таким образом происходит экономия электричества;
• он включается лишь в случаях крайней необходимости.

Искусственный подогрев трубопровода является огромным подспорьем при его прокладке и эксплуатации в суровых условиях русской зимы. Благодаря ему предоставляется возможность транспортировать воду при значительных минусовых температурах, не переживая за состояние системы.

Нужно ли утеплять водопроводные трубы под землей

С проблемой замерзания воды в водопроводных системах, проложенных глубоко под землею или под тротуарной плиткой, сталкиваются многие владельцы частных домов. Чтобы зимой не остаться без нормального водоснабжения, а по весне не восстанавливать лопнувшие трубы, необходимо грамотно подойти к организации монтажа водопровода.

Случается, что домашние водоводы прокладывают в земле без учета глубины промерзания грунта. В сильные морозы земля замерзает, вода в трубах превращается в лед и нарушается целостность проложенного водопровода. Величина зимнего промерзания почвы зависит от климатических условий региона.

Планируя устройство водопроводной сети, необходимо в обязательном порядке обратить внимание на этот фактор. Хотя случаются такие обстоятельства, когда затраты по размещению трубопроводов с учетом точки промерзания, слишком значительны и превышают предусмотренную смету расходов. Тогда приходится прокладывать водопровод без учета величины промерзания грунтов

В этом случае стоит побеспокоиться об утеплителе и ответственно подойти к вопросу как утеплить водопроводную трубу в земле на небольшой глубине

Тогда приходится прокладывать водопровод без учета величины промерзания грунтов. В этом случае стоит побеспокоиться об утеплителе и ответственно подойти к вопросу как утеплить водопроводную трубу в земле на небольшой глубине.

Способы защиты трубопроводов от замерзания

Обеспечить безопасность водопроводной магистрали в загородном коттедже можно и без закапывания ее на большую глубину под землю. Для этого нужно уменьшить возможность замерзания воды, протекающей по трубам, одним из следующих способов.

Утепление водопровода

Все трубы, проходящие вне дома, обкладываются термоизоляцией. Толщина слоя зависит от места прокладки труб. Для подземных коммуникаций она меньше, чем для расположенных на улице. Но и в них требуется усиленное утепление для участков, выходящих на поверхность. Кроме того, сам материал должен быть защищен гидроизоляцией от ухудшения своих теплоизоляционных свойств при намокании.

Способы нанесения тепловой защиты на водопроводные трубы:

• укладка магистрали в короба с последующим заполнением утеплителем свободного пространства и герметизацией уложенными поверху плитами;
• обматывание труб различными теплоизоляционными материалами и нанесение верхнего слоя влагоизоляции;
• применение готовых утепляющих структур, одеваемых на водопроводные трубы – длинномерных цилиндров или сегментных блоков (скорлупы);
• нанесение на поверхность магистрали жидких теплоизоляторов, которые застывая образуют сплошной защитный слой.

Организация потоковых режимов

Можно усилить сопротивляемость водопроводной воды замерзанию, изменив условия ее протекания или состояния:

• Повышение давления. Установив возле трубопроводного насоса ресивер, добиваются увеличения напора в магистрали до 5 атм при отсутствии движения воды. В этом состоянии вода замерзает медленнее. Но такой способ требует надежности труб и соединений, способных выдержать избыточное давление.
• Создание круговой циркуляции. При движении в магистрали и замещении холодной воды более теплой замерзание труб не происходит. Но для этого потребуется замкнутый контур с прямой и обратной трубами, а также насос для прокачки при отсутствии потребления. Необязательно гонять воду все время. Достаточно включать насос на несколько минут в течение часа. Добиться этого можно установкой простейшего таймера.
• Отопление теплым воздухом. Трубопроводы небольшой длины можно заключить в кожух, между стенками которого и самой трубой пропускать воздух из дома. Воздушный контур может быть открытым или замкнутым. Движение потока создается насосом или феном. Этот способ хорош для утепления труб, проходящих под полом в подвале.

Нагрев водопроводной магистрали

Простое утепление не способно противостоять сильным морозам. Надежную защиту можно получить, только поддерживая необходимую температуру дополнительными устройствами. Эффективным способом является утепление водопровода подогревом трубы специальным кабелем. Он накладывается по всей длине магистрали и подключается к электроснабжению дома.

Способы укладки греющего кабеля:

• Продольный. Нагревательные пластины наклеиваются в одну линию на внешнюю поверхность трубы.
• Винтовой. Кабель также наматывается снаружи, но по спирали с шагом, рассчитываемым из его мощности. Чем она выше, тем реже идет намотка.
• Внутренний. Нагревающий провод располагается внутри самого трубопровода.

Утеплить от мороза водопроводную трубу над землей простой обмоткой защитным материалом невозможно. Единственный способ – организация подогрева с помощью кабеля. В его задачу не входит поддерживать высокую температуру труб и протекающей воды. Достаточно предотвратить их замерзание. Датчики, установленные вдоль магистрали, позволяют контролировать степень нагрева и включать устройство только при приближении температуры трубы к нулю.

Другие методы утепления

Кроме традиционных методов утепления подземных водопроводов существует и несколько альтернативных способов, которые позволяют избежать необходимости укладки труб на большую глубину.

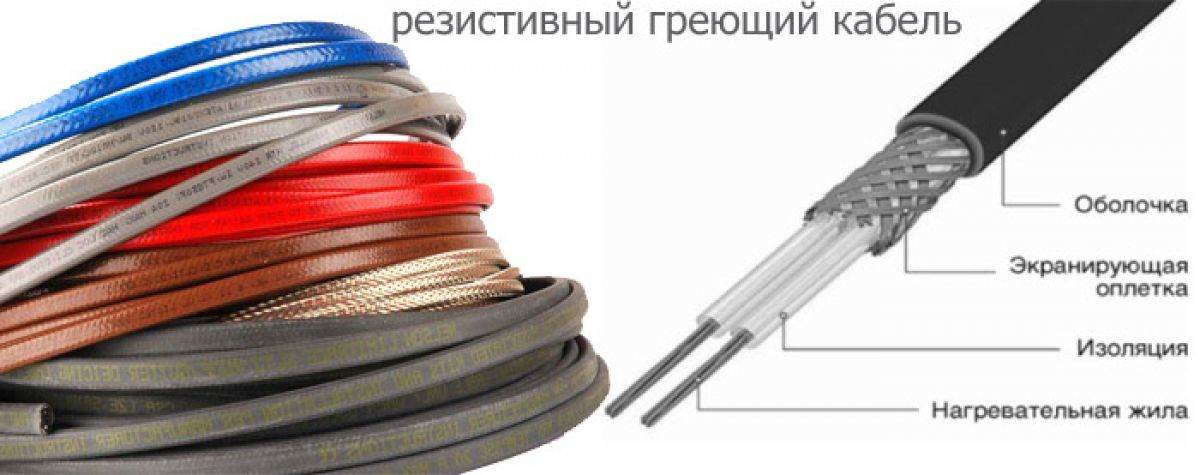

Греющий кабель

При данном способе трубопровод подогревают кабелем мощностью не менее 20 Вт на 1 м трубы. Утепление проводится как с наружной, так и внутренней стороны труб. Это позволяет предотвратить их промерзание в месте входа в дом. Обогрев таким методом осуществляется только в морозы, благодаря чему в теплое время года электроэнергию можно экономить.

Преимуществом этого способа считается то, что при применении кабеля трубы можно углублять всего на 50 см. Еще одной положительной стороной можно назвать возможность разморозить прихватившую морозом трубу.

Основным недостатком способа является его дороговизна. А при отсутствии специальных навыков для монтажа кабеля внутри трубы придется привлекать специалистов, что также повлияет на стоимость обогрева. Провести кабель поверх трубы можно и своими руками, поскольку такая работа выполняется значительно проще. Работы проводятся с применением саморегулирующегося утеплительного кабеля, который можно приобрести уже вмонтированным в трубу.

Высокое давление

Утеплить трубы водоснабжения можно, поддерживая внутри них высокое давление, для создания которого потребуется:

• Врезать в трубу ресивер, способный создавать давление в пределах 3-5 атмосфер.

• Поддержание давления осуществляется погружными насосами. С этой целью устанавливаются насосы, нагнетающие давление в пределах 5-7 атм.

• После потребуется выполнить монтаж обратного клапана, при этом кран должен закрываться перед ресивером.

Чтобы запустить такую систему, потребуется просто привести в рабочее состояние насос. Для повторного приведения трубопровода в режим работы из системы стравливается воздух.

Утепление при помощи воздуха

Промерзание грунта в зимнее время происходит с его верхних слоев. При этом нижние слои земли, несмотря на сильный мороз снаружи, остаются теплыми. Эту природную особенность также можно использовать с целью обогрева трубопровода в частных домах. Для этого можно надеть на него трубообразную термоизоляцию, или же сделать теплоизоляцию в виде зонтика. В последнем случае тепло поступает снизу и задерживается импровизированным зонтиком на уровне трубопровода.

Утепление воздухом также можно осуществить, проложив одну трубу внутри другой. Для внешнего слоя целесообразнее всего применить канализационную трубу из пропилена. Данный метод отличается следующими преимуществами:

• Если вдруг возникнет экстренная ситуация, то для прокладки аварийного шланга можно использовать пропиленовый коллектор. С этой целью рекомендуется заблаговременно оснастить трубу тросиком или проволокой.

• Заменить поврежденную трубу можно будет, не раскапывая траншею.

• Такой способ позволит гарантированно обогревать трубопровод при любых условиях. Если кабель или система с высоким давлением периодически будет требовать ремонта, то пропиленовый коллектор сможет служить бесперебойно длительное время.

• В случае замерзания трубы в коллектор можно подать теплый воздух, чтобы замерзшая вода растаяла.

Как видно, для утепления водяных труб можно применять разные способы. Правильно проведенные работы позволят обеспечить жизнедеятельность трубопровода даже в самые сильные морозы

Важно при этом помнить, что вопрос утепления водопровода следует решать своевременно, не дожидаясь, пока трубы разорвутся от замерзшей воды

ПОДДЕРЖАНИЕ ДАВЛЕНИЯ ВОДЫ В СИСТЕМЕ

Включение/выключение скважинного насоса может осуществлять реле давления воды вне насоса или, как например, в семействе насосов Grundfos SQE, этим занимается блок управления самого насоса.

В первом случае обычно используется гидроаккумулятор — мембранный бак, и штуцер с пятью выходами, соединяющий трубопровод от забора воды, реле давления, манометр, гидроаккумулятор и трубопровод, подающий воду дальше в систему,— фото 7 и 8.

На трубопровод от забора воды перед штуцером часто рекомендуют поставить фильтр грубой очистки.

Гидроаккумулятор нужен для поддержки стабильного давления в системе, он оберегает водяной насос от преждевременного износа из-за частого включения, предохраняет систему от возможных гидроударов при включении насоса.

Типы гидроаккумуляторов: мембранные и с резиновой грушей (и мембрана, и груша скрыты внутри гидроаккумулятора). Вертикальные и горизонтальные. Для холодной воды — обычно синего цвета и расширительные баки для систем отопления — красного. Резина в них разная, по крайней мере должна быть! Есть и из нержавеющей стали. Размер бака зависит от максимального расчётного объёма потребления воды за единицу времени.

На реле давления выставляется минимальное и максимальное давление воды в гидроаккумуляторе. Описание метода подбора их значений довольно объёмно и здесь не может быть изложено.

Со временем вы заметите, что водяной насос начинает включаться всё чаще. Поэтому при круглогодичной эксплуатации 2-3 раза в год рекомендуют отключить насос от электропитания, полностью спустить воду из бака и заново закачать воздух в пустой бак.

Перед этой процедурой при ещё работающей системе заметьте минимальное давление, когда включается водяной насос. После слива воды накачайте воздух на 0,3 атмосферы меньше этого замеченного значения

Для закачки воздуха на баках от 100 л есть отверстие с ниппелем и резьбой, как на автомобильных шинах,— на фото 9 оно прикрыто пластиковой заглушкой. Воздушный манометр при подкачке стоит использовать со шкалой большой точности.

Для стабилизации напора воды в системе и ограничения его критического уровня используются также редукторы давления воды, фото 10.

ОТКУДА НА ДАЧЕ ВОДИЦА

Во многих посёлках есть водопровод, у других — скважина или колодец.

Глубина скважины или колодца зависит от местности. Есть и ограничения на глубину, чтобы не забраться в «недра», которые принадлежат государству.

Скважину обычно ставят на участке вне строений, хотя у одного из моих друзей она в доме, под кухней. Преимущества и недостатки есть у каждого из этих решений.

При этом опять же следует иметь в виду, что государство регулирует водопользование.

На фотографиях 1-4 показано размещение скважины на участке в кессоне из стальной трубы метрового диаметра.

Оголовок скважины расположен ниже нормативной глубины промерзания в этой местности. К устройству этого кессона у хозяина есть претензия — нет приямка в полу, куда бы собиралась вода. Это и конденсат, и просачивающаяся вода из технологических отверстий, хотя они и с уплотнителями. В приямок можно помещать дренажный насос и выкачивать собравшуюся в кессоне воду. А этот хозяин для откачки использует обычный насос и шланг с обратным клапаном, фото 5. Чтобы собрать таким клапаном почти всю воду с пола кессона, на клапан надет кусок резины, закрывающий большую часть его поверхности,— фото 6.

При монтаже этого кессона также не рассчитали, что уровень земли рядом с ним после стройки немного повысится из-за добавления плодородного слоя для газона. Пришлось наваривать полоску в процессе эксплуатации.

На выходе из скважины есть краны для прямого отбора воды, в том числе и с разъёмом под пожарный шланг—фото 4.

Труба от скважины проложена также ниже нормативной глубины промерзания грунта.

Для утепления кессона в нём есть вторая крышка из теплоизоляционных материалов — фото 2.

Насосы для скважин подбирают по размеру — под диаметр трубы, источник электроэнергии—однофазный или трёхфазный, по мощности в зависимости от планируемых объёма потребления и давления в системе и по способу управления давлением в системе водоснабжения.

Подвеска насоса в трубе скважины — тоже тема, но здесь обсуждаться не будет.

Также в этой статье не рассматриваются вопросы забора воды из колодца или подключения к внешним водопроводам.

Бюджетный водопровод на даче своими руками

Watch this video on YouTube

Общие сведения

Как устроен водопровод под слоем земли

Когда почва промерзает до отрицательных температур, подземный трубопровод для воды подвергается опасности. Носитель в системе может замерзнуть, водопровод перестанет работать. Самый надежный способ избежать проблем – монтаж системы ниже уровня промерзания почв. Другим способом защиты системы считается применение утепляющих материалов.

Нормы строительства по СНИП

В СНиП 31. 13330. 2012 пункте 11.40 трубы следует укладывать на пол метра ниже, чем уровень земли, который промерзает до нуля градусов. Эта мера необходима, чтобы не образовывались пробки из льда внутри трубопровода, и они не вызывали разрывы труб, потому что трубопрокаты увеличиваются в объемах во время замерзания.

В пункте 11.41 указывают, как вычислять изолинию замерзания почвы. Необходимо опираться на свои наблюдения, либо пользоваться эксплуатационным опытом, существующим в районе. Данная информация может быть в гидрометцентре, либо организациях, которые осуществляют водоснабжение. Если этих сведений нет, то высоту прокладки труб рассчитывают по теплотехническим расчетам.

Внимание! Главной опасностью во время промерзания трубопровода под землей считается их разрыв. Ремонт системы в данной ситуации занимает много сил и времени

Как защитить трубы при низких температурах

Не всегда возможно проложить трубопровод ниже, чем уровень промерзания температуры. В некоторых случаях причиной являются технические условия, к примеру, выводящий из скважины патрубок располагается выше уровня слоя, в котором земля промерзает.

Внимание! Уровень промерзания определяют, исходя их специфики климата в регионе. В средней полосе глубина промерзания лежит в пределах 1 – 1.3 метра, это зависит от вида почвы

Если зимы в регионе суровые, то глубина для прокладки трубопрокатов составит более двух с половиной метров. Данный способ укладки считается дорогим, как и ремонт в случае необходимости

В средней полосе глубина промерзания лежит в пределах 1 – 1.3 метра, это зависит от вида почвы. Если зимы в регионе суровые, то глубина для прокладки трубопрокатов составит более двух с половиной метров. Данный способ укладки считается дорогим, как и ремонт в случае необходимости.

Метод защиты от промерзания выбирают в зависимости от условий, в который работает водопровод, формы трубопровода, температуры окружающей среды. Также на выбор влияет легкость применения методики, ее эффективности в конкретной ситуации, также стоимости работ.
