Главные отличия закрытой системы отопления от открытой

Самостотельный монтаж открытой системы отопления

С монтажом открытой системы отопления не нужно обладать сверхспособностями, важно внимательно изучить такой вопрос, как схема работ. Первым делом, установите котел

Разместить его можно на полу или же подвесить для экономии места. Мощность котла выбирайте в зависимости от того, какую площадь помещения планируете отопить.

Вторым этапом станет распределение и установка радиаторов. Рассчитайте их количество, исходя из площади комнаты. Один радиатор способен отопить до 1 кв.м. жилой площади. Не хотите радиатор, закрепите трубу диаметром 10 см. Ее можно пустить по всему дому и вернуть обратно к котлу. Для более лучшей циркуляции воды, закрепите трубу под наклоном. Что касается бака, его можно установить на обратке недалеко от котла.

Установка радиаторов отопления

Есть еще один вариант монтажа открытого отопления. Открытое отопление можно разместить вертикально, при этом бак устанавливают на чердаке. Чтобы бак не пострадал от перепада температур, позаботьтесь о его утеплении.

Однотрубная система отопления

Поговорим о подборе частей для открытого отопления:

• Котел лучше разместить в отдельной постройке. При этом к нему в свободном доступе должен поступать воздух. На полу постелите материал, который не вспыхнет при пожаре. Для этого лучше полы просто забетонировать. Измерьте площадь помещения. Исходя из этих расчетов, вы сможете рассчитать необходимую мощность котла. Котел сможет работать как на газу, так и на дровах.
• Радиаторы лучше выбрать стальные. Монтаж их осуществляется таким образом, чтобы они были размещены от стены на расстоянии 5 см. Радиаторы можно монтировать под подоконниками. В таком случае они защитят комнату от внешнего холода, играя роль завесы. От пола отступите не менее 40 см. Чтобы обогреть комнату площадью в 15 кв.м. вам нужно установить радиатор не менее 100 см.

Металлические радиаторы

• Трубы. По старинке использовали медные трубы. Однако они себя не оправдали. Медные трубы дорогостоящие и быстро ржавеют. Оптимальным вариантом станет выбор в пользу пластиковых труб. Их диаметр не менее 32 мм. Рассчитывайте длину труб, учитывая, что они выходят из верхней части радиатора и замыкают ее с нижней частью. Монтаж труб производят по наружной части стены. Нет необходимости монтировать их в стену. Соединить трубы между собой можно при помощи отводов. Также трубами не забудьте соединить воедино котел, расширительный бак и радиаторы.
• Расширительный бак. Расширительный бак разместите на чердаке помещения или недалеко от котла. Расширительный бак не должен превышать 5% от объема всей системы отопления в целом. Чтобы отопить дом в один этаж, вам лучше выбрать бак на 8 литров. Для того чтобы не ошибиться, купите бак на 15 литров.

Расширительный бак

Рекомендации по установке

Монтаж открытой системы отопления должен быть выполнен строго по инструкции, иначе появится риск утечек и замерзания воды в зимний период. Представляем следующие рекомендации:

Нужно установить котел максимально низко по отношению к трубам, приборам отопления;
Необходимо утепление расширительного бака при установке на чердаке
Это предотвращает замерзание воды;
Должное внимание уделяется уклону при монтаже трубопровода;
Рекомендуется избегать многочисленных изгибов, колен и отводов;
Важно использовать наименьшее количество соединительных элементов;
Устанавливается труба с наибольшим диаметром на выходе из котла.. Важно правильно подобрать сечение труб:. Важно правильно подобрать сечение труб:

Важно правильно подобрать сечение труб:

• Если площадь дома составляет 50-100 кв. м – нужно использовать трубы с диаметром 40 мм. Чем больше общая площадь отапливаемого помещения – тем больше диаметр.
• Трубы, которые идут к радиаторам, имеют сходный диаметр со стояком. Трубы, которые подводят к радиаторам, могут иметь меньшее сечение.
• Рекомендуемый уклон горизонтальных труб составляет 0,005-0,01%. Он выполняется от котла в направлении радиаторов.

Схемы открытой системы

На практике применяется несколько схем обустройства: естественный тип циркуляции воды, а также с принудительным побуждением движения посредством насосного оборудования.

Принципиальные отличия
Естественная циркуляция	Принудительная циркуляция
– нет механизма для передвижения теплового носителя – есть «разгонный» стояк высотой 330 см или более – возможно дополнение конструкции бойлером – максимальная протяжённость контура не более 30 м.	– наличие в схеме организации насосного оборудования – максимально высокий уровень тепловой отдачи – равномерный прогрев всех магистральных ветвей – наличие в схеме специальных отсекающих кранов
Оптимальный вариант для малогабаритных помещений с высокими потолками	Лучший вариант для обогрева больших площадей при наличии электропитания

Выбор схем напрямую зависит от количества отапливаемых этажей и общей площади строения

Немаловажное значение имеет желаемый тепловой режим, а также возможность обеспечить бесперебойное электроснабжение системы

Однотрубная

Однотрубная открытая система характеризуется подачей теплоносителя посредством одной магистрали, собранной из больших по диаметру труб, проходящих через все радиаторные батареи. Благодаря такой особенности обеспечивается:

• минимальное количество расходных материалов;
• лёгкость самостоятельного монтажа;
• незначительное количество труб в жилом пространстве.

Недостатком такой схемы является не слишком равномерный прогрев радиаторов. Менее интенсивно нагреваются и отдают тепло батареи, значительно удалённые от водогрейного оборудования.

Двухтрубная

• равномерный разогрев всех радиаторных батарей;
• индивидуальная регулировка всех радиаторов;
• долговечность и удобство эксплуатации.

При этом система двухтрубного открытого типа является более дорогостоящей и довольно трудозатратной в плане монтажа. Две коммуникационные ветки должны располагаться правильно, в соответствии с проектной документацией.

«Ленинградка»

Современное обогревательное оборудование и новые технологии способствовали заметному усовершенствованию «Ленинградки». Такая система приобрела улучшенную управляемость и увеличенную функциональность. Основные отличия «Ленинградки»:

• свободная циркуляция теплоносителя;
• наличие источника нагрева;
• монтаж радиаторов по периметру.

Трубопровод может быть горизонтальным или вертикальным, с верхним или нижним типом подключения. Первый вариант принято считать более эффективным с точки зрения тепловой отдачи, а систему нижнего подключения отличает простота монтажа.

«Паук»

• оптимальный способ гидравлического распределения теплового носителя;
• сбор остывшей воды из радиаторных батарей в горизонтальный трубопровод;
• отсутствие необходимости выполнять верхнюю разводку горизонтального типа.

Данный способ теплоснабжения востребован как в одноэтажных, так и в двухэтажных строениях. На подачу носителя устанавливается один довольно большой стояк, от которого протягивается необходимое количество ответвлений.

Недостатки отопления закрытого типа:

• постоянная зависимость от подачи электричества. Оно требуется для запуска и функционирования насоса. Настоятельно рекомендуется приобрести в качестве дополнения небольшой генератор;
• обязательная герметичность. Если этим правилом пренебречь, попадание воздуха будет неизбежным.
• Баки для газов и жидкости имеют внушительные размеры, что утрудняет процессы установки.

Теперь самое время разобраться, какая же из конструкций наиболее подходящая для жилого строения. Необходимо сказать, что этот вопрос сугубо индивидуальный, потому что в каждом отдельном случае характеристики строения и требования домовладельца отличаются.

Как уже стало ясно, обе системы конструктивно не похожи и и в принципах своей работы не имеют практически ничего общего. Система, которая отличается своей открытостью – это идеальный вариант для небольших домов, которые имеют незначительное количество полезной площади. Как правило, такие конструкции легко увидеть за городом в домах дачного типа либо в небольших загородных коттеджах. Это обусловлено тем, что она не способна постоянно выдерживать большие нагрузки, зато имеет достаточно компактный внешний вид и отличается долговечностью.

Для капитальных построек целесообразно применять отопление закрытого типа

Система достаточно сложна в монтаже, а ее эксплуатация и обслуживание потребует немалых финансовых вложений. Но, несмотря на это, она имеет множество достоинств, среди которых самое главное – это возможность применять их в крупных многоэтажных сооружениях. Вот мы и разобрали, что представляет собой открытая и закрытая система отопления, а выбор той, что подойдет больше всего по своим характеристикам и особенностям, только за вами!

Открытая и закрытая система отопления: особенности и характеристики обновлено: Май 13, 2017 автором: kranch0

Независимая закрытая система отопления

В настоящее время при устройстве новых котельных стала чаще применяться независимая схема присоединения системы отопления. В ней имеют место основной и дополнительный контур циркуляции, гидравлически разделенные теплообменником. То есть, теплоноситель от котельной или ТЭЦ идет до центрального теплового пункта, где попадает в теплообменник, это и есть главный контур. Дополнительный контур – это система отопления дома, теплоноситель в нем циркулирует через этот же теплообменник, получая тепло от сетевой воды из котельной. Схема работы независимой системы показана на рисунке:

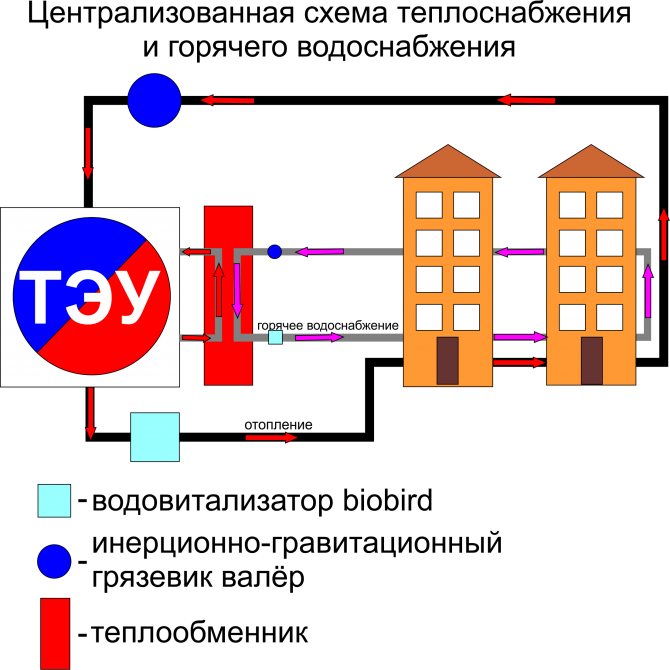

А как же быть с централизованной подачей горячей воды, ведь теперь брать ее из магистрали нельзя, там слишком высокая температура (от 105 до 150 ºС)? Все просто: независимая схема подключения допускает установку любого количества пластинчатых теплообменников, присоединенных к магистральным трубопроводам. Один будет обеспечивать теплом отопительную систему дома, а второй может готовить воду для хозяйственных нужд. Как это реализуется, показано на схеме:

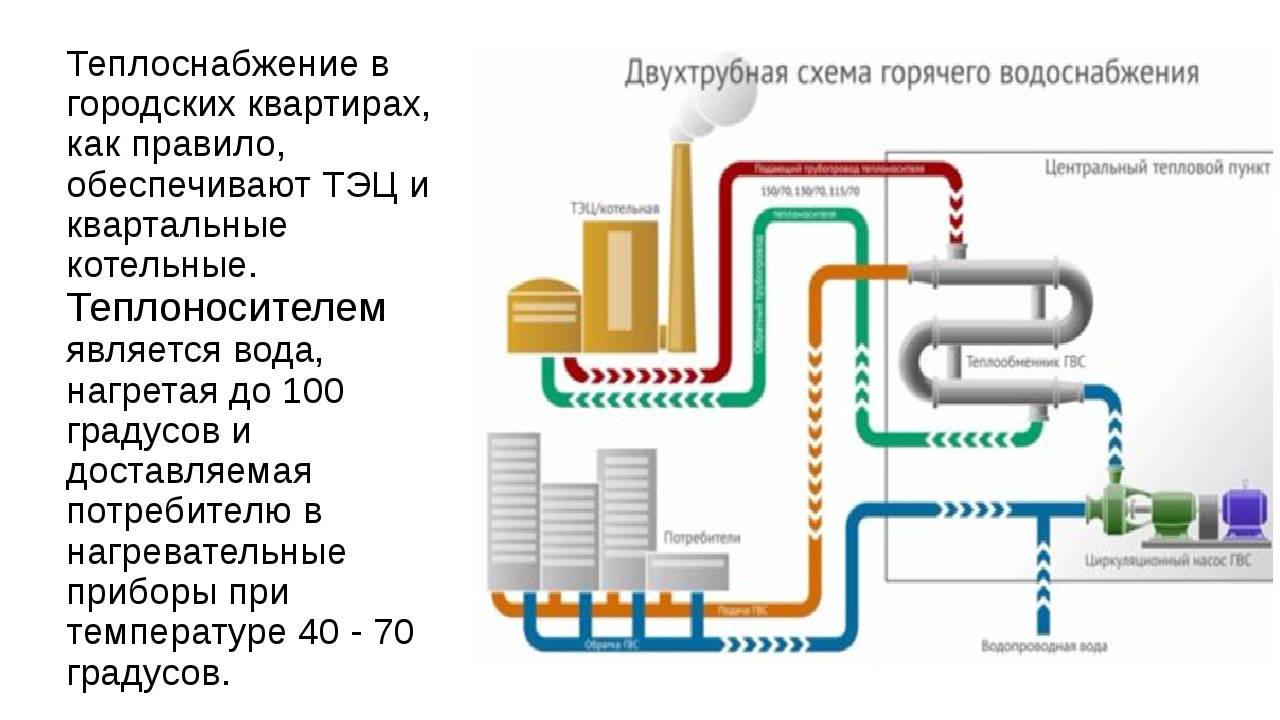

Чтобы горячая вода поступала всегда одинаковой температуры, контур ГВС делается замкнутым с организацией автоматической подпитки в обратном трубопроводе. В многоквартирных домах циркуляционную обратную линию ГВС можно увидеть в ванной комнате, к ней подсоединяются полотенцесушители.

Очевидно, что эксплуатация независимой системы отопления имеет массу преимуществ:

• домашний контур отопления не зависит от качества внешнего теплоносителя, состояния магистральных сетей и перепадов давления. Вся нагрузка ложится на пластинчатый теплообменник;
• есть возможность регулировать температуру в помещениях с помощью термостатических вентилей;
• теплоноситель в малом контуре можно отфильтровать и очистить от солей, главное, чтобы трубы были в хорошем состоянии;
• в системе ГВС будет вода питьевого качества , поступающая в дом по водопроводной магистрали.

Тем не менее из-за грязного теплоносителя низкого качества в центральной сети потребуется периодическая промывка независимой системы отопления, а точнее, — пластинчатого теплообменника. Благо, сделать это не так уж сложно. Еще из недостатков следует отметить более высокие затраты на приобретение оборудования, а именно: теплообменников, циркуляционных насосов и запорно — регулирующей арматуры. Зато закрытая система надежнее и безопаснее открытой, она больше отвечает современным требованиям и лучше адаптирована к новому оборудованию.

Особенности разницы функционирования закрытой схемы от открытой состоят в следующем:

• Расширение жидкости, происходящее в результате её нагревания в котле, компенсируется в мембранном расширительном резервуаре. После того как поступивший в бак теплоноситель охладился, он снова возвращается в систему. Таким образом в ней поддерживается постоянное давление.
• Создание необходимого давления происходит ещё на стадии установки контура отопления.
• Циркуляция жидкости осуществляется только при помощи насоса. В следствие этого закрытая схема целиком зависит от наличия электричества (помимо случаев подключения автономного генератора).
• Наличие циркуляционного насоса не налагает строгих рамок на диаметр используемых труб. Помимо этого трубопровод не обязательно должен быть расположен с уклоном. Главное условие — это расположение насоса на «обратке», для того чтобы в него поступал охлаждённый теплоноситель.
• Отсутствие уклона труб может сыграть отрицательную роль. Ведь даже при небольшом уклоне система будет функционировать и без электричества. А при горизонтальном расположении труб данная система не работает. Данный минус закрытой схемы перекрывает его высокий коэффициент полезного действия и иные плюсы.
• Установка данной сети проста и может быть применена для любых помещений, независимо от их площади. Помимо этого не требуется утепление магистрали, так как трубы нагреваются очень быстро.
• В закрытом типе существует возможность использовать антифриз в качестве теплоносителя, вместо воды. Так же данная схема меньше подвергается коррозии, вследствие её герметичности.

• Несмотря на закрытость системы от окружающей среды, её герметичность может быть нарушена. Это может произойти в местах стыков схемы, либо на стадии заполнения её теплоносителем. Так же особо критичными являются места перегибов труб и верхние точки. Для того, чтобы избавиться от воздушных пробок, сеть оборудуется спец. клапанами и кранами Маевского. При наличие в схеме алюминиевых приборов отопления, отводчики воздуха обязательны (при контакте алюминия и теплоносителя выделяется кислород).

• Теплоноситель должен двигаться в том же направлении, что и воздух. То есть снизу вверх.
• После включения системы открыть краны, отводящие воздух, и закрыть краны, спускающие воду.
• Как только из крана отвода воздуха пойдёт вода — перекрыть его.
• Только после всего вышеперечисленного запускать циркуляционный насос.

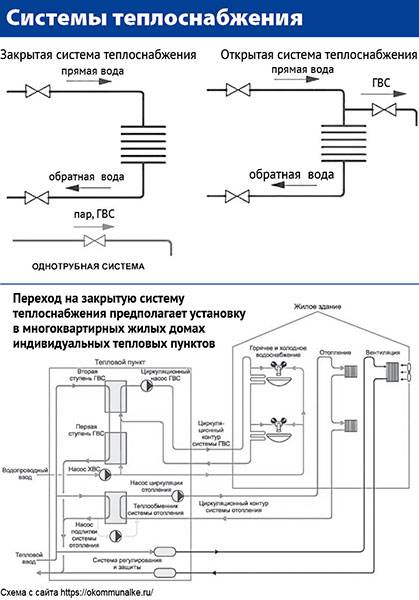

Системы теплоснабжения, работающие по закрытой схеме, что это такое

Отличие данной схемы централизованного обогрева домов от предыдущей состоит в том, что горячая вода используется исключительно для отопления. Горячее водоснабжение обеспечивается по отдельному контуру или индивидуальными нагревательными приборами.

Циркуляция теплоносителя происходит по замкнутому кругу; возникающие незначительные потери восполняются за счет автоматической подкачки при потере давления.

Температура подаваемой воды регулируется непосредственно в котельной. Объем кипятка в этой системе сохраняется одинаковый. Таким образом, интенсивность нагрева помещений напрямую зависит от температуры жидкости, циркулирующей по трубам.

В этой схеме обогрева домов важную роль играют теплопункты. В них вода поступает от ТЭЦ, и уже там с ее помощью происходит нагрев теплоносителя, который и подается потребителям.

Варианты подключений независимое отопление

В настоящее время есть две основные схемы подсоединения:

• зависимая – считается самой простой, поэтому чаще всего и применяется;
• независимая – получила популярность сравнительно недавно, ее широко используют при возведении новых жилых массивов.

Ниже мы рассмотрим детальнее каждый способ, чтобы узнать, какое же решение будет наиболее эффективным для обеспечения комфорта и уюта вашему помещению.

Отопитель независимый бытовой ОБ1 0010 на дизельном топливе

Зависимый метод подсоединения независимое отопление

Такой вариант подключения, обычно, требует создания внутридомовых теплопунктов, часто оснащенных элеваторами. В их смесительном узле перегретая вода из внешней магистральной сети смешивается с обраткой, что позволяет снизить ее температуру до необходимой, как правило, ниже 100 °С. Благодаря этому система обогрева внутри дома является полностью зависимой от внешнего теплоснабжения.

Как выглядит зависимая схема отопления

Достоинства

Главная особенность схемы -поступление воды в систему отопления и водоснабжения производится прямо из теплотрассы, поэтому расходы в данном случае окупаются за короткое время: оборудование абонентского ввода несложное, а его стоимость недорогая; зависимая схема присоединения отопления способна выдержать большие температурные перепады; диаметр трубопровода меньше; расход теплоносителя сокращается; эксплуатационные расходы невысокие.

Недостатки

Как и в любой схеме, здесь можно обнаружить не только положительные моменты, но и отрицательные, среди которых следует отметить: неэкономичность; существенно затруднена регулировка температурного режима во время перепадов погоды; наблюдается перерасход энергоресурсов.

Методы подсоединения:

• прямое подключение;
• с элеватором;
• с установкой насоса отопления на перемычке;
• с монтированием насоса на подаче или обратке;
• комбинированный вариант – элеватор и насос.

Независимая система отопления многоквартирного дома

Независимый способ подключения независимое отопление

Специалисты утверждают, что такой вариант теплоснабжения дает возможность сократить расходы ресурсов почти на 40%.

В сегодняшней ситуации с их постоянным удорожанием это позволит существенно сэкономить средства семейного бюджета.

1. Принцип работы следующий:

• • подключение отопительной системы абонентов производится с помощью дополнительного теплообменника;
  • обогрев происходит благодаря двум гидравлическим изолированным контурам – магистральная теплотрасса нагревает теплоноситель замкнутой внутренней теплосети;
  • в данном случае смешивания воды не происходит.

1. Циркуляция теплоносителя происходит в отопительном механизме за счет циркуляционного насоса, который регулярно подает его через нагревательные элементы. В независимой схеме подключения может быть предусмотрена расширительная емкость с запасом воды для случаев утечек. В данном случае удается сохранить циркуляцию теплоносителя с определенным количеством тепла даже при авариях теплотрассы. Фактически это говорит о том, что если подача горячей воды по теплотрассе прекратится, температура в отапливаемых комнатах резко понижаться не будет долгое время.
2. Сфера применения данного способа подключения довольно широкая.К примеру, она используется:

• • для отопления многоэтажных зданий, требующих повышенный уровень надежности работы механизма обогрева;
  • на объектах, где есть в наличии помещения, в которые ограничен вход постороннего обслуживающего персонала.

Есть одно условие – давление в обратке должно быть более 0,6 МПа.

1. Достоинства метода:

• • инструкция разрешает проводить регулировку температуры;
  • большой энергосберегающий эффект.

1. Недостатки:

• • высокая цена;
  • сложность ремонтных и обслуживающих работ.

Сравнение схем независимое отопление

1. У зависимого варианта есть один, но важный плюс – низкая стоимость реализации. Элеваторный узел в небольшом загородном доме без особого труда собирается своими руками из запорной арматуры, которую можно приобрести в магазине или на рынке. Единственной дорогой деталью будет только сопло, от которого зависит мощность элеватора.
2. Независимая схема дает возможность:

• • проводить регулировку температуры теплоносителя;
  • повышать экономичность использования, доводя этот уровень до 40%;
  • в систему отопления не попадает большое количество загрязнений, например, окалина, песок и минеральные соли. Теплоносителем может быть очищенная вода или незамерзающие жидкости.
  • можно без труда нагревать для нужд горячего снабжения чистую питьевую воду.

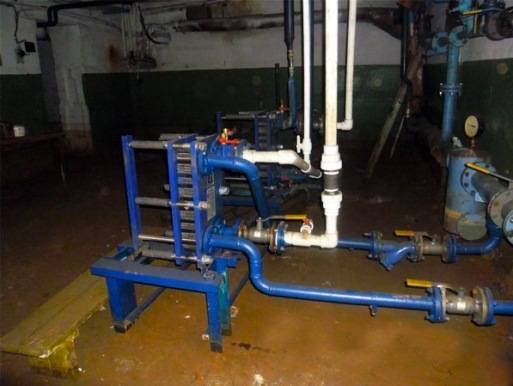

На фото – независимая схема позволяет регулировать температуру теплоносителя

4 Заливка теплоносителя и запуск системы

Перед началом работы полностью открывают автоматический воздухоотводчик. В обратном трубопроводе у котла имеется сливной кран, через который можно заполнить систему. Иногда предусматривают рядом специальный узел с обратным клапаном. Подключают водопровод, открывают вентиль. Если постоянная труба отсутствует, пользуются гибким шлангом. Требуется хороший напор, чтобы он превышал рабочее давление системы.

Завершают закачку, когда через воздушный клапан потечет жидкость. Его закрывают и приступают к удалению пробок, которые могли образоваться. Поочередно на батареях открывают краны Маевского. Возобновляют закачку и прекращают, когда ушел воздух, а стрелка манометра показывает 1,5 атмосферы или больше, что зависит от характеристик котла. В двухконтурном агрегате имеется кран, к которому подключают шланг водопровода.

Простое устройство для залива или слива жидкости

Закрытую систему можно заполнить антифризом. Он не будет испаряться, а при отсутствии утечек способен служить длительное время. Закачать его подобно воде невозможно, применяют иные доступные способы: используют опрессовочный или электрический насос. Второй вариант – через гибкий шланг. Один конец подключают к обратному клапану, а другой поднимают выше верхней точки системы.

Незамерзающая жидкость применяется в домах с непостоянным проживанием. Цена довольно высокая, поэтому требуется точно знать вместимость системы. О том, как рассчитать, было рассказано выше. Определяют крайнюю минусовую температуру и по графику находят, сколько антифриза добавить к воде

Важное предостережение: если трубы оцинкованные, подобная незамерзайка не применяется

График для определения процентного содержания смеси антифриз-вода

Автоматический газовый котел со встроенным модулем водяного контура запускается по особой схеме. С агрегата снимают крышку, чтобы получить доступ к насосу. Устанавливают переключатель в рабочий режим, отверткой откручивают винт в корпусе для выхода воздуха. Когда закапает вода, заворачивают. Через несколько минут процедуру повторяют, пока устройство не перестанет булькать и не заработает тише. Включится горелка. Проверяют показания манометра, ненадолго открывают кран, чтобы показатели давления пришли в состояние, соответствующее рабочему.

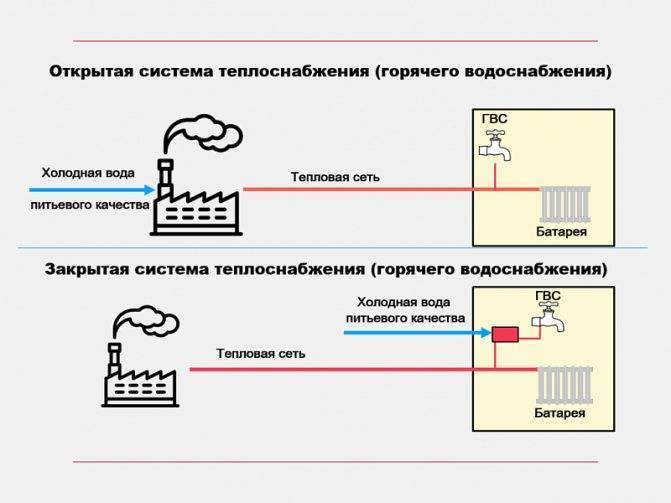

Отличия открытой и закрытой системы отопления

Имеются следующие отличительные особенности систем открытого и закрытого отопления:

По месту размещения расширительного бака. В открытой системе отопления бак располагают в наивысшем месте системы, а в закрытой системе расширительный бак можно устанавливать в любом месте, даже рядом с котлом.
Закрытая система отопления изолирована от атмосферных потоков, что препятствует попаданию воздуха. Это увеличивает срок службы. За счёт создания дополнительного давления в верхних узлах системы снижается возможность образования воздушных пробок в радиаторах, расположенных сверху.
В открытой системе отопления используются трубы с большим диаметром, что создаёт неудобства, также монтаж труб осуществляется под наклоном для обеспечения циркуляции. Не всегда имеется возможность скрыть толстостенные трубы

Для обеспечения всех правил гидравлики необходимо учитывать уклоны распределения потоков, высоту подъёма, повороты, заужения, подключение к радиаторам.
В закрытой системе отопления используются трубы меньшего диаметра, что удешевляет конструкцию.
Также в закрытой системе отопления важно правильно установить насос, что позволит избежать шума.

Что такое марка кабеля

Марка провода — это буквенное обозначение, характеризующее материал токопроводящих жил, изоляцию, степень гибкости и конструкцию защитных покровов. В маркировке отечественных товаров используются следующие обозначения:

• Первая буква указывает на материал токопроводящей жилы (скажем, А — алюминий). Отсутствие в марке буквы означает, что токопроводящая жила выполнена из меди.
• Вторая буква обозначает провод.
• Третья — материал изоляции (например, Р — резина, В — поливинилхлорид, П — полиэтилен).

В марках проводов и шнуров могут также присутствовать буквы, характеризующие другие элементы конструкции:

• О — оплетка.
• Т — для прокладки в трубах.
• П — плоский.
• Ф — металлическая фальцованная оболочка.
• Г— гибкий и т.д.

Виды прово

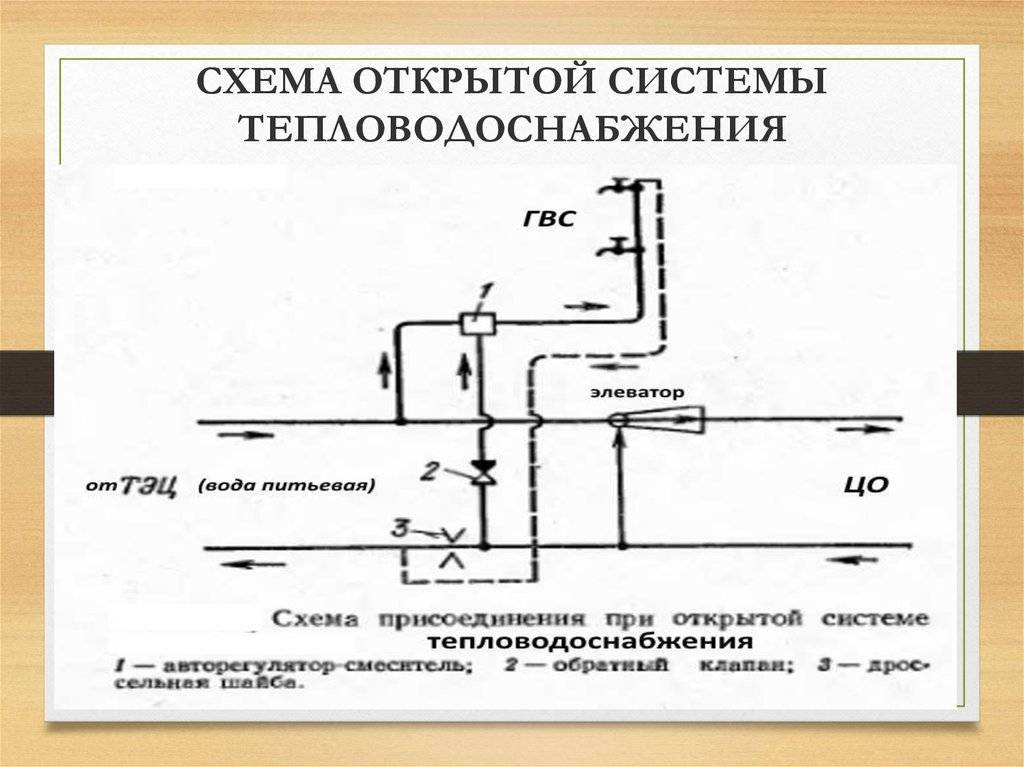

Открытые системы теплоснабжения

Открытые системы теплоснабжения характеризуются тем, что водоразбор горячей воды для нужд потребителя происходит непосредственно из теплосети, причем, он может быть как полным, так и частичным. Остающаяся в системе горячая вода продолжает использоваться для отопления или вентиляции.

Расход воды в теплосети при этом способе компенсируется дополнительным количеством воды, которая подается в тепловую сеть. Преимущество открытой системы теплоснабжения заключается в ее экономической выгоде. Во время советского периода почти 50 % всех систем теплоснабжения были открытого типа.

В то же время, нельзя сбрасывать со счетов то, что такая система теплоснабжения имеет и ряд существенных недостатков. Прежде всего, это невысокое санитарно-гигиеническое качество воды. Отопительные приборы и трубопроводные сети придают воде специфический запах и цветность, появляются различные посторонние примеси, а также, бактерии. Для очистки воды в открытой системе обычно применяются различные методы, но их использование снижает экономический эффект.

Открытая система теплоснабжения по способу присоединения к теплосетям может быть зависимой, т.е. соединяться через элеваторы и насосы, или присоединяться по независимой схеме — через теплообменники. Остановимся на этом подробней.

Зависимые системы теплоснабжения

Зависимые системы теплоснабжения, это такие системы, в которых теплоноситель по трубопроводу попадает сразу в систему отопления потребителя. Здесь нет никаких промежуточных теплообменников, тепловых пунктов и гидравлической изоляции. Несомненно, что такая схема присоединения понятна и конструктивно проста. Она несложна в обслуживании и не требует никакого дополнительного оборудования, например, циркуляционных насосов, автоматических приборов регулирования и контроля, теплообменников и т.д. Чаще всего, эта система привлекает своей, на первый взгляд, экономичностью.

Однако она имеет существенный недостаток, а именно, невозможность отрегулировать теплоснабжение в начале и конце отопительного сезона, когда появляется избыток тепла. Это не только влияет на комфорт потребителя, но и приводит к теплопотерям, что снижает ее кажущуюся первоначально экономичность.

Когда становятся актуальными вопросы энергосбережения, разрабатываются и активно внедряются методики перехода зависимой системы теплоснабжения к независимой, это позволяет экономию тепла порядка на 10-40% в год.

Независимые системы теплоснабжения

Независимыми системами теплоснабжения называют системы, в которых отопительное оборудование потребителей изолировано гидравлически от производителя тепла, а для теплоснабжения потребителей используют дополнительные теплообменники центральных тепловых пунктов.

Независимая система теплоснабжения имеет целый ряд неоспоримых преимуществ. Это:

• возможность регулирования количества тепла, доставленного к потребителю при помощи регулирования вторичного теплоносителя;
• ее более высокая надежность;
• энергосберегающий эффект, при такой системе экономия тепла составляет 10-40 %;
• появляется возможность улучшения эксплуатационных и технических качеств теплоносителя, что существенно повышает защиту котельных установок от загрязнений.

Благодаря этим преимуществам, независимые системы теплоснабжения стали активно применяться в крупных городах, где тепловые сети достаточно протяженны и существует большой разброс тепловых нагрузок.

В настоящее время разработаны и успешно внедряются технологии реконструкции зависимых систем в независимые. Несмотря на значительные капиталовложения это, в конечном итоге, дает свой эффект. Естественно, что независимая открытая система — дороже, однако она значительно улучшает качество воды по сравнению с зависимой.

Закрытая система отопления

Испарение жидкости в закрытой системе отопления исключено, поскольку такая конструкция герметична, а циркуляция теплоносителя обеспечивается насосом. В систему с принудительной циркуляцией входят те же элементы, что и в открытую систему отопления, но список дополняется циркуляционным насосом.

Если в процессе работы жидкость расширяется выше определенного уровня, то клапан расширительного бачка открывается и устраняет излишки теплоносителя. Когда температура в системе понизится, насос закачает жидкость обратно в систему.

Давление в таких системах всегда находится в определенных пределах, поэтому теплоноситель постоянно подвергается деаэрации. Бак для закрытой отопительной системы обычно изготавливается из высокопрочного металла. Конструктивно бак состоит из двух частей, которые завальцованы друг к другу. Во внутренней полости бака находится диафрагма из термостойкой резины. Кроме того, внутри постоянно находится небольшое количество газа (как правило, азота или воздуха). Диафрагма делит бака на две части, в одну из которых попадает расширившаяся жидкость, а во второй находится газ. Попадая в бак, вода давит на мембрану, заполняя свободное пространство бака, а при остывании жидкости в системе под воздействием диафрагмы находящаяся в баке вода вытесняется обратно.

Критерии выбора системы обогрева

Вариантов выбора всего два — закрытая или открытая система отопления дома. Задумывался ли кто, почему первые созданные системы были только открытыми? А открытыми они были по одной простой причине – котлы, нагревающие воду, были твердотопливными. При прекращении циркуляции вода в котле закипает, взрыв котла предотвращает предохранительный клапан, но погасить его быстро невозможно. Поэтому закрытые системы отопления с принудительной циркуляцией стали применять для электрических и газовых котлов, которые можно выключить автоматически в любой нужный момент.

Открытая система отопления

Открытая система отопления в настоящее время считается устаревшей и применяется в небольших частных домах и загородных дачах. При этом нужна установка расширительного бака в открытой системе отопления в самой высшей точке разгонного коллектора, для обеспечения циркуляции под действием гравитации.

Современная открытая схема системы отопления с закрытой системы позаимствовала важнейший агрегат – циркуляционный насос. Он обычно используется при пуске системы для уменьшения ее инерционности. Затем в процессе работы насос выключается и открывается байпас. Знать, куда ставить насос в системе отопления, необходимо для его надежной и длительной работы. Насос ставится в точке с наименьшей температурой теплоносителя, обычно в «обратке» около котла.

Система называется «открытой» потому, что атмосферный воздух постоянно контактирует с водой в открытом расширительном баке.

Открытая система проста, надежна, а ее стоимость минимальна. Существует ошибочное мнение, что ее монтаж обходится дороже, потому что для подобных систем требуются трубы большего диаметра. Если учесть для закрытой системы отопления стоимость циркуляционного насоса, расширительного мембранного бак и затраты на электроэнергию, то монтаж обойдется явно не дешевле. В некоторых случаях альтернативы применению открытой системы отопления не существует. Например, при отсутствии электроснабжения.

Основные преимущества отрытых систем обогрева:

1. чрезвычайная простота при монтаже и обслуживании;
2. бесшумность работы;
3. энергонезависимость;
4. надежность работы с котлами любых типов;
5. относительно низкие затраты на приобретение оборудования, труб и арматуры.

Конечно, простая и надежная открытая система отопления схема ее обычно двухтрубная, не лишена недостатков:

• испарение жидкости в расширительном баке делает невозможным применение антифриза, за уровнем воды в баке необходимо следить;
• большая инерционность системы, для устранения этого недостатка устанавливают циркуляционный насос и байпас;
• для сложных контуров многоэтажных домов с теплыми полами система не подходит из-за большого гидравлического сопротивления подобных систем обогрева.

Закрытая система отопления

Если выбрана система отопления закрытого типа схема которой может быть любой – однотрубной или двухтрубной, с теплыми полами или без, то ее основной признак – отсутствие контакта теплоносителя с воздухом, т. е. она полностью герметична. Движение теплоносителя в контуре обеспечивает циркуляционный насос. а тепловое расширение жидкости компенсируется в герметичном мембранном расширительном баке. Применение принудительной циркуляции облегчает монтаж, ведь не нужно строго выдерживать уклон труб, которые могут быть меньшего диаметра. Наличие насоса делает систему энергозависимой.

С увеличением этажности частных домов и сложности контуров отопления применяется в основном система отопления закрытого типа, в составе которой может быть несколько циркуляционных насосов, коллекторная лучевая разводка и автоматизированное электронное управление температурой разных помещений. В закрытом контуре схема установки расширительного бака в системе отопления отличается от его размещения в открытой системе. Самый оптимальный вариант, размещение мембранного бака в «обратке» вблизи котла.

Популярная закрытая система отопления имеет как преимущества, так и некоторые недостатки:

1. в закрытой системе полностью отсутствует испарение, следовательно, можно применить антифриз в качестве теплоносителя;
2. относительно меньшие расходы на трубы контура, трубы можно скрыть под полом или отделкой;
3. упрощается монтаж, не нужно тщательно вымерять углы наклона трубопровода;
4. небольшая инерционность системы и высокая теплоотдача;
5. незначительное количество кислорода в теплоносителе уменьшает коррозию стальных труб.

Как заполнить закрытую систему

Начало работ стартует с изоляции всех отопительных устройств от магистралей. Используются для этого краны. Включается подпитка из водорода, контуры постепенно заполняются, воздух при этом постепенно выходит.

После того, как давление станет один бар (отслеживаем показания манометра), прекращаем подачу водорода, активируем насос, чтобы убрать оставшийся воздух. Поочередно следует откручивать краны, спускать воздух, используя устройство Маевского. После этого запускается котел и насос, прогреваем теплоноситель и еще раз делаем продувку в батареях. После этой операции давление поднимается до 2,2 бар, температура в котле не превышает 85 градусов по Цельсию.

Система надежно предохраняется от проникновения воздуха, тем не менее, убрать на 100% весь воздух невозможно. Со временем он накаливается и может стать причиной возникновения закупорок, что приводит к сбою в работе. Кран Маевского является эффективным средством для ликвидации излишков воздуха. Также используются активно сепараторы, которые находятся в самом контуре.

Для более рациональной работы на всех закрытых контурах применяется термостат, он дает возможность серьезно энергию
