Требования безопасности и преимущества наружной проводки в квартире

Электропроводка по группам: как лучше сделать?

При разделении на несколько линий контроль проводов и компонентов упрощается. При возникновении неисправностей выключают одну группу. Остальные части функционируют как обычно.

Стационарная бытовая техника

В кухне, на территории санузла размещается мощная техника.

Когда проводят ремонт, кухонная зона требует отдельного подключения. Если одно устройство в этом помещении сломается – проводится замена. Тогда выключают один защитный аппарат, целое помещение энергии не лишается.

Сложности возникают из-за того, что точки подключения к сети у электрических приборов часто в местах со сложным доступом. Источник неисправностей – не только приборы, но и проводка. В этом случае просто проще передвинуть один рычаг на аппарате защиты.

Выделенная линия для кухни

Линия для этой комнаты традиционно работает с самой большой нагрузкой. Даже если агрегаты не используются, постоянное подключение к сети присутствует. Это:

1. Тостеры.
2. Микроволновки.
3. Вытяжки.
4. Посудомоечные машинки.
5. Варочные плиты.
6. Духовые шкафы.
7. Холодильники.

Многие приобретают мультиварки и электропечки, другие подобные приспособления. Включать несколько приборов одновременно можно, если использовать один кабель, отличающийся повышенной мощностью.

Водонагреватели, приборы освещения подключаются по отдельности. Иначе нагрузка для сети окажется слишком большой, и в какой-то момент всё будет отключаться.

Одна или несколько осветительных групп

Приборы допускается объединять в одну группу, если выполнены такие условия:

1. Использование шестирожковой люстры для зала.
2. Верхнее освещение малой мощности для спальни.
3. Дополнительно используется два ночных светильника-бра.

Отдельная группа организуется для каждого помещения, если присутствует несколько источников освещения.

Помещение с повышенной влажностью

Для электрических приборов, кабелей при таких обстоятельствах действуют жёсткие требования. Дополнительные риски появляются из-за близкого соседства с водой. При составлении схем по электроразводке учёт следующих правил помогает добиться подходящего результата:

1. Коробки распределения обязательны.
2. Розетки для электроприборов тоже монтируются, с максимальной аккуратностью.
3. Место установки выключателя подбирается с учётом требований, условий.
4. Способ монтажа выбирается в скрытом варианте.

Степень защиты для каждой из розетки на уровне минимум IP44. Рекомендуется приобретать специальные устройства в комплекте с крышкой, защищающей от попадания брызг.

Рекомендуется выбирать светильники не на классические 220 В, а на 12 В.

Проводку придётся заменить на трёхжильную, если заземление отсутствует из-за устаревшей первоначальной схемы.

Многокомнатные многоэтажные квартиры

Варианты:

1. Прямо по поверхности, в гофрированных трубах. Решение подходит при черновых стенах, которые потом покрываются штукатуркой, другими видами материалов.
2. Создание штроб в стене, чтобы потом укладывать провода.
3. По полу, кратчайшим путём.

Выбор определяется материалом перекрытий, свойствами основных стен.

Важные правила при монтаже открытой проводки

Четыре важнейших правила открытой электрической проводки в деревянном доме:

1. Между проводом и стеной должен оставаться открытый воздушный зазор, чтобы короткое замыкание не стало причиной пожара.
2. Розетки и выключатели крепятся на негорючее основание, подложку.
3. Расстояние между креплениями проводов, держателями, не должно быть больше 50 сантиметров. Если предстоит поворот или угол, то держателей должно быть больше.
4. Все места соединения проводов обязательно должны быть защищены специальными коробками, предназначенными именно для таких случаев.

   Керамические распред-коробки

Важно! С целью предупреждения скопления пожароопасной пыли в местах прохождения кабеля через деревянные стены и перекрытия его следует поместить в стальную трубу. Кроме того, если в деревянном доме завелись мыши, они могут угрожать целостности открытой электропроводки

ЭЛЕКТРОПРОВОДКА В ДОМЕ И КВАРТИРЕ

Квартирная электропроводка не такая затратная в плане финансов, усилий и времени, как проводка в частном доме. В многоэтажных домостроениях к каждой квартире уже подведена электрическая сеть от общего распределительного щитка до вводного автомата.

Проводка своими руками в квартирах по силам многим и выполняется по такому приблизительному плану:

1. Начинать следует с составления схемы.
2. На основании схемы надо сделать разметку по стенам и рассчитать необходимое количество провода, кабеля, коммутационных аппаратов и фурнитуры.
3. Далее идут монтажные работы – нарезание штроб, укладка в них проводников, установка коробок, выключателей и розеток, и соединение всех элементов.
4. Заключительный этап – проверка работы собранной схемы.

Электропроводка в частном доме.

Электропроводку в частном доме тоже вполне реально сделать своими руками человеку, разбирающемуся в электричестве. Только имейте в виду, что она отличается от квартирного варианта, поскольку к ней предъявляются дополнительные требования.

Электроснабжение следует выполнять от сети напряжением 220 В или 380 В, с системой заземления TN-C-S. Запрещается прокладывать проводники по нагреваемым поверхностям, а также вблизи печи, дымохода или камина (это правило особенно актуально для сауны и бани).

Особенную сложность при прокладке проводки своими руками в частном доме представляет монтаж ввода. Сначала придётся обойти несколько учреждений для получения разрешения и технических условий.

Предстоят немалые работы по сборке распределительного щитка и прокладке вводной линии (рытьё траншеи для кабеля либо монтаж отпайки от воздушной ЛЭП). И только потом можно приступать к внутренней электропроводке по такому же плану, как описано выше для квартирного варианта.

Если не уверены, что вам под силу смонтировать надёжную и качественную эл. проводку в квартире или частном доме самостоятельно согласно требований ПУЭ, лучше пригласите специалиста. Помните о том, что 65 % от общего количества пожаров в электроустановках возникают в домашней электросети.

  *  *  *

2014-2020 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.

Крепление на скобы

В подвальных помещениях и гаражах часто применяется экономная по расходу и стоимости материалов проводка с креплением на электротехнические скобы.

Кабели и провода с качественной многослойной изоляцией (ВВГнг или NYM) можно крепить прямо к поверхности, но лучше подстраховаться и подложить под кабель полосу из металла или изоляционного материала.

Ширина полосы должна быть не менее 20 мм шире кабеля. Металлическую полосу подключают к общему заземлению.

Электротехнические скобы из оцинкованной стали выпускаются в двух вариантах: с одним ушком под крепеж и с двумя ушками.

Скобы используются для крепления не только одиночных проводов, но и металлорукавов, гофр и труб, внутри которых протянуты провода. Для крепления скоб к поверхности используются винты — саморезы по дереву или металлу.

В зависимости от «рельефа» при прокладке открытой электропроводки между элементами крепежа выдерживается расстояние от 0,3 до 0,6 м.

Способы монтажа

Существует несколько способов укладки проводов открытого типа. При выборе отталкиваться нужно от вида помещения — для офиса подойдут кабельные каналы, а ремонт в дизайнерском стиле потребует прокладку через плинтус или декоративные трубки.

Внешняя проводка в кабельном канале

Чаще применяют кабельно-канальный способ укладки проводов, так как они обладают важными эксплуатационными свойствами:

• нетоксичны;
• температуроустойчивы;
• имеют низкую цену.

Крепятся к стенам с помощью дюбелей или клея (в зависимости от поверхности). Внутри кабелей расположены канальные разделения для нескольких проводов. Сверху прикрываются крышкой. Заглушки и уголки элементов сети идут в комплекте или докупаются отдельно. Изготавливаются в разнообразных стилистиках и цветах, поэтому подойдут не только для офисов, но и хорошо впишутся в любой дизайн комнаты. Главное — подобрать подходящий тип и цвет.

Открытым проводом

Один из самых распространенных и старых способов. Раньше это делалось через согнутый кембрик, который прибивался маленькими гвоздиками к поверхности. Теперь его заменили пластиковые скобки, которые продаются сразу же с гвоздями внутри. Главное верно подобрать размер скобы, чтобы не пережать кабель, нарушив изоляционный слой. Расположение такое же — каждые 10 см. Если рядом проходят несколько проводов — расстояние между ними должно быть не менее 4-5 мм.

Какая проводка у вас дома?

Открытая

Закрытая

Разводка через плинтус

Подходящий способ для сохранения внешнего вида комнаты. От обычного плинтуса данный вид разводки отличается наличием нескольких каналов и способом монтажа.

Предварительно основа крепится к стене по периметру пола. Необходимые провода протягиваются по специальным направляющим внутри плинтуса и прикрываются крышкой. Внешне ничем не отличается от обыкновенного строительного плинтуса, не считая пластиковых направляющих для розеток и выключателей, таких же, как в варианте с кабельными каналами.

Варианты дизайна и цвета подбираются непосредственно покупателем.

В трубах

Современная промышленность позволяет укладывать проводку разными способами, которые отвечают требования пожарной безопасности. Часто используется для этого гофрированная труба.

Но способ монтажа в трубах — процесс трудоемкий. Провод крепится к веревке, которая протаскивается внутри труб, а после выхода конца веревки протягиваются кабели.

Диаметр трубы должен быть в два раза больше, чем диаметр проводов в пучке. Крепление к поверхностям производится с помощью специальных клипс. При демонтаже достаточно будет потянуть за один конец трубы. Сама гофра оснащена металлическими нитями внутри, что позволяет сохранять форму при изгибах.

Стильная проводка в ретро и лофт стилях

При упоре на эффектность и выраженные элементы интерьера используют способ монтажа через керамические изоляторы и металлические декоративные трубы.

Таким способом прокладывали самые первые проводки. В старых деревенских домах до сих пор устанавливают электропроводку открытого типа. Мода на них возвращается снова. Два провода переплетаются друг с другом и протягиваются по периметру помещения, периодически огибая керамические изоляторы. По технике безопасности ролики-изоляторы монтируются на расстоянии 10 см друг от друга, а витой провод не менее 1.5 см. от поверхности.

К этому способу стоит прибегать, если дизайн комнаты выполнен в одном стиле или нет другого выбора, потому что метод с керамическими изоляторами самый небезопасный из всех.

В другом случае применяют декоративные металлические трубы, которые изготавливаются в разнообразных цветах и стилях. При монтаже придется потратить больше времени, чем с аналогом в виде гофры. Металлические трубки крепятся к поверхности через специальные штанги. Между собой скрепляются соединительными муфтами и уголками под 90 градусов.

Способы открытого монтажа проводки

Открытый монтаж может выполняться несколькими методами. Выбор зависит от типа помещения, в котором выполняется установка. В офисе можно задействовать кабель-каналы, но в жилых помещениях в дизайнерском стиле проводка обычно прячется под плинтусами или другими декоративными элементами.

Внешняя проводка в кабель-канале

Использование кабель-каналов предоставляет несколько неоспоримых преимуществ:

Кабель-каналы размещаются на стенах и фиксируются при помощи специального клея или дюбелей. Конкретный способ крепления зависит от типа поверхности. Внутренняя часть корпуса разделена на несколько каналов, по которым можно вести разные провода. После укладки проводки устройства закрываются специальной крышкой.

Монтаж наружной проводки в кабель-каналах

Внешняя проводка в трубах

Вместо кабель-каналов провода могут быть спрятаны в электротехнических трубах, в основном выполняющих защитную, а иногда и декоративную функции. К примеру, их часто используют при оформлении помещений в скандинавском или лофт-стиле. Однако более эффективен такой способ при организации открытой проводки в ванной или другой комнате с повышенным уровнем влажности. Они обеспечивают полную герметичность, чего не скажешь о кабель-каналах

Также важно использовать розетки, распределительные коробки и выключатели, оснащенные дополнительной защитой от влаги

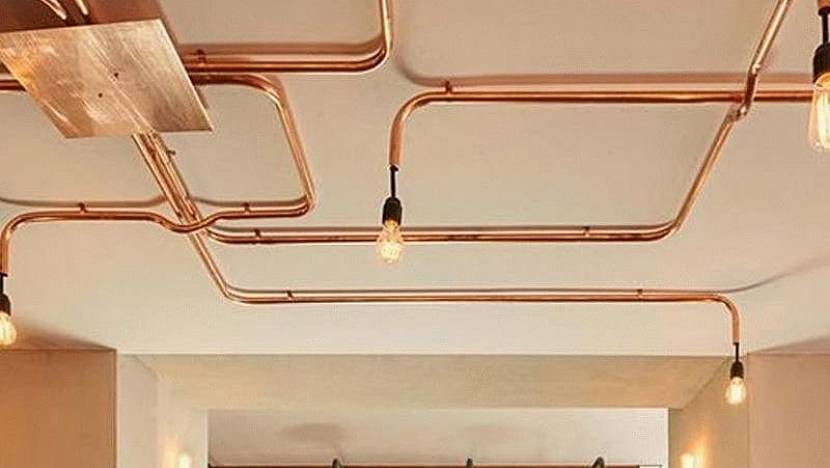

Наружная проводка в медных трубах

Наружная проводка открытым проводом

Если не хотите прятать электрический кабель в трубы или пластиковые коробы, обратите внимание на оформление помещений в ретро-стиле. В магазинах есть множество электрических и осветительных приборов, подходящих для организации ретро-проводки. Можно с легкостью найти винтажные розетки, коробки, выключатели, кабель с внешней (исключительно декоративной) оболочкой из ткани и даже фарфоровые изоляторы, использующиеся для крепления всего этого к стене

Подобное оформление электропроводки будет классно смотреться в интерьерах кантри, прованс и шебби-шик

Можно с легкостью найти винтажные розетки, коробки, выключатели, кабель с внешней (исключительно декоративной) оболочкой из ткани и даже фарфоровые изоляторы, использующиеся для крепления всего этого к стене. Подобное оформление электропроводки будет классно смотреться в интерьерах кантри, прованс и шебби-шик.

Проводка открытым кабелем в интерьере квартиры

Разводка через плинтус

Еще один вариант без применения коробов и труб — размещение проводки под плинтусом. Впрочем, придется использовать более широкий плинтус, чтоб обеспечит наличие нескольких каналов. Для начала выполняется монтаж основы вдоль периметра пола. Провода тянутся по специальным направляющим, проделанным на самом плинтусе, после чего прячутся под крышкой. Внешне плинтус практически не отличается от обычного, однако придется размещать небольшие пластиковые направляющие к розеткам и выключателям. Они представляют собой небольшие кабель-каналы.

Плинтусный кабель-канал с розетками

Подготовительные этапы перед монтажом открытой проводки

Канал часто фиксируется на стене с помощью клея. Такой способ крепления не подходит для массивных (100х60 мм) коробов.

С каналами маленького и среднего объема работать легко. Однако хорошо их закрепить на клей не получиться при наличии существенных неровностей стены.

Другим способом фиксации пластиковых коробов является применение дюбель-гвоздей. Это метод требует больше временных затрат, чем использование клея, при этом достигается более надежная фиксация.

Выбор конкретных методов закрепления каналов зависит от особенностей материала стены.

Если это гипсокартон, то требуется применять дюбели-бабочки – особый вид крепежных элементов.

Деревянная поверхность позволяет использовать обычные гвозди или шурупы.

Предварительным этапом подготовки стены является удаление всех неровностей на месте пролегания будущего канала. При фиксации на клей необходимо провести грунтование зоны.

Монтаж открытой электропроводки в кабельных каналах

В жилых помещениях частных домов и дач открытая проводка должна выглядеть эстетично. Кабель-каналы это лучшее техническое решение для проведения открытой электропроводки в квартире.

Короб из ПВХ не горит, не теряет цвет при длительном влиянии ультрафиолета, прочен и отлично выглядит на любой поверхности. Крышка прочно фиксируется на защелках, но при необходимости быстро снимается.

Ширина выпускаемых кабель-каналов варьирует от 1,2 см до 10 см, что позволяет скрыть любой провод, шнур или кабель. Стандартная длина кабель-канала в продаже составляет 2 метра.

Дополнительные аксессуары (повороты на 90 о. тройные соединители, внешние и внутренние углы) помогают провести каналы по всем поверхностям дома.

Ищете информацию по теме выбор автоматического выключателя. Читайте эту статью.

В этой статье вы узнаете все самое нужное про замену старой электропроводки .

Кабель-каналы предназначены для достаточно ровных поверхностей, поэтому они хорошо смотрятся на оштукатуренных стенах, каркасных стенах с покрытием из ГВЛ или на качественном «блок-хаусе». Не рекомендуется крепить каналы на поверхности с перепадами рельефа больше 0,5 см на 1 метр длины, искривление очень выделяется.

Производители кабель-каналов стараются сделать ассортимент продукции максимально разнообразным. Это касается и окраски и форм. ПВХ отлично окрашивается и удерживает нанесенную краску, поэтому в продаже есть просто разноцветные кабель-каналы и украшенные нанесенными фотопечатью абстрактными узорами или имитацией «под дерево ценных пород».

Отдельный тип кабель-каналов – декоративные полые плинтуса из ПВХ. Внутри плинтуса можно провести линию для розетки. Верхняя часть выполняет функцию крышки, нижняя часть – короб – крепится к стене около пола.

Для крепления коробов к поверхности стен и потолков применяются маленькие винты – саморезы, мелкие гвозди или дюбель-гвозди (в просверленные перфоратором гнезда). Расстояние между точками крепления не должно превышать 0,5 м.

Требования к установке электрической проводки открытого типа

Приведем основные правила, которые при прокладке открытого типа электропроводки в квартире должны быть обязательно выполнены.

Пренебрежение ими является нарушением норм электробезопасности и может стать причиной короткого замыкания и выхода линии из строя. Итак:

• Запрещено прокладывать линию под трубопроводами, на которых скапливается конденсат.
• Рядом с кабелями не должно находиться никаких излучателей тепла.
• Не рекомендуется использовать для прокладки такой линии простой трубопровод. Желательно, чтобы кабель имел дополнительную защиту. В зависимости от места расположения проводки он может быть жестким или гибким, а также экранированным.
• Если прокладка проводника производится в сантехнических нишах, то не следует пользоваться соединительными коробками при невозможности быстрого доступа к электропередающей линии.
• Соединять между собой жилы кабелей можно лишь в специальных распределительных коробках.

• Для крепления кабеля рекомендуется использовать пластмассовые скобы, подобранные по диаметру проводника. Расстояние между фиксаторами не должно быть слишком большим, иначе проводник будет провисать под собственной тяжестью. Размещать скобы нужно по обе стороны провода, а также обязательно устанавливать фиксаторы около мест подключения к электрическим элементам. Если кабель проложен горизонтально, то скобы должны находиться одна от другой на расстоянии не более 40 см при креплении небронированного проводника и 75 см – для провода, имеющего бронированное покрытие. Если открытая электропроводка проложена вертикально, то максимальный интервал между фиксаторами не должен превышать 1 м.
• При монтаже обычных проводников с защитным покрытием в горизонтальном направлении интервал между скобами не должен быть более 25 см, а в вертикальном – 40 см. Расстояние от электрического элемента до ближнего к нему фиксатора не должно превышать 10 см.
• Если провод необходимо согнуть, то минимальный радиус изгиба должен составлять 8 см.
• Если линия пересекает неэлектрический трубопровод, то минимальный интервал между ними должен быть равен 3 см.

Прокладывая кабель сквозь стену, для защиты его на этом отрезке рекомендуется использовать изоляционную трубу.

Заключительный монтаж. Розетки и выключатели

Розетки и выключатели устанавливаются в самую последнюю очередь, после чистой отделки (покраски или поклейки обоев). Самое главное правило хорошего монтажа – это хороший контакт!

Большинство розеток в вашей квартире проходные, то есть через них шлейфом кабель идет к каждой последующей розетке. Чтобы в будущем избежать проблем с проводкой во-первых, не покупайте дешевых розеток (например ИЕК), у них очень плохой (мягко говоря) зажим и в последствии такие розетки и выключатели могут просто сгореть. И во-вторых, протягивайте все соединения по второму разу! Проверяйте каждый зажатый или закрученный провод подёргав его. Если провод выскочил из зажима, значит вы плохо его зажали или зажим оказался бракованным.

Среди профессионалов считается, что лучшими зажимами в розетках обладает продукция фирмы LeGrande, и Шнайдер.

Чтобы рамки ложились ровно и плотно, устанавливайте группу розеток или выключателей по уровню, стык в стык, и прикручивайте их к подрозетникам маленькими саморезами с двух противоположных сторон вплотную к стене. После чего закручивайте распорки внутри розетки (при их наличии)

Важно не задеть распорками или саморезами провода внути подрозетника!

Отлеживайте положение кабеля в подрозетнике, чтобы он не попадал на распорки. Такж не используйте слишком длинные саморезы, которые могут задеть провода.

На каждом этапе ремонта необходимо проверять линии на работоспособность, так как после конечной отделки исправить что-либо без порчи отделки будет невозможно.

Установка открытой проводки

Провести самостоятельно открытую сеть с помощью гофрированной трубы немного сложнее, чем проведение кабеля с использованием других материалов.

В отличии от предыдущих вариантов открытого монтажа проводки, с использованием гофры есть свои особенности.

Протянуть кабель через гофрированную трубу следует в самом начале, а не в конце, после полной фиксации «конструкции», как в случае с предыдущими вариантами открытой установки.

Так как гофра не устойчивая к низким температурам и может прийти в негодность из –за своей ломкости, рекомендуем проводить открытый монтаж лишь при плюсовой температуре воздуха.

Для крепления можно использовать клипсы, предназначенные специально для гофрированных труб, или крепежи из металла, однако будьте внимательны, чтобы не повредить жилы кабеля.

Не забудьте, после любых электромонтажных робот, обязательно, проверить готовую линии на целостность, чтобы избежать дальнейших возможных замыканий и убедиться в ее работоспособности.

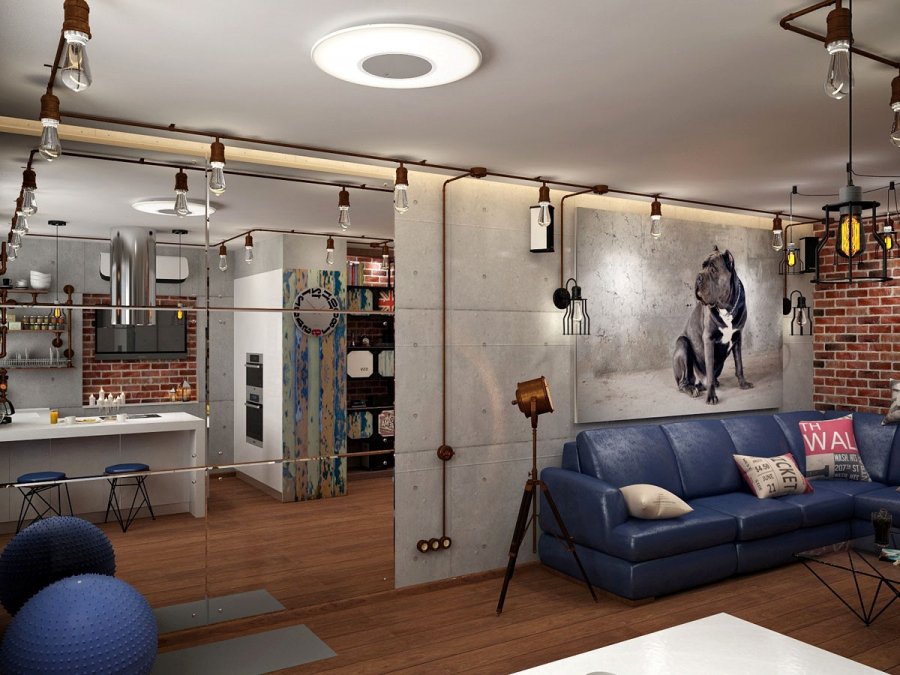

Примеры наружной проводки в интерьере в стиле лофт

При оформлении электропроводки в стиле ретро или лофт используют крепление кабелей на фарфоровых изоляторах. Провода имеют внешний декоративный слой изоляции из ткани, позволяющий приблизить внешний облик системы к стандартам первой половины XX в.

Ролики располагают с шагом от 200 до 500 мм, рекомендуемое расстояние от кабеля до сгораемых перегородок – не менее 15 мм. На серии фотографий показана открытая проводка на фарфоровых изоляторах в доме современной постройки.

Для соединения горизонтальных и вертикальных элементов используют муфты, отводы для приборов освещения оформляют распределительными коробками.

На фотографиях продемонстрированы варианты прокладки проводки в металлических трубах со стилизованной под стиль ретро поверхностью.

Методы строительства подземных систем

Наиболее распространенные методы прокладки трубопровода:

• бестраншейный (укладка под землю без вскрытия грунта);
• открытый вариант (сборка по опорам, может проводиться в проходных или непроходных коллекторах);
• скрытый способ монтажа (готовятся траншеи, по которым тянутся трубы).

Проект может быть сложным или простым. В первом случае (как правило, применяется для прокладки трубопроводов водоснабжения в городских условиях траншейным или канальным способом) в одной траншее могут проходить несколько разных магистралей – коробы с кабелями, отопительная сеть и водообеспечение, например.

Одно из важных условий долговечности службы всей сборки – выбор соответствующего материала труб. В современной практике применяют изделия из пластика, асбеста, металла (сталь, медь), керамики, бетона.

ТИП И МАРКА КАБЕЛЕЙ ДЛЯ ПРОВОДКИ

Согласно ГОСТ 31565-2012 , который регламентирует использование кабельных изделий исходя из требований пожарной безопасности, во внутренних электроустановках зданий и сооружений, разрешено использовать кабели с типом исполнения:

нг-LS – не распространяющие горение с низким дымо- и газовыделением.

нг-HF – не распространяющие горение и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении – галогенов.

В настоящее время, такого типа, нам доступны к использованию в электропроводках два вида кабелей:

ВВГнг-LS

ППГнг-HF

Но важно, чтобы вы понимали их принципиальное различие, если говорить простым языком, на бытовом уровне, получается следующее:

ВВГнг-LS – в случае пожара, при наличии открытого пламени, будет гореть и плавиться, выделяя в окружающее пространство опасные химические соединения – галогены, т.к. изоляция его выполнена из ПВХ. И хотя, в отличие от своих запрещённых к применению собратьев ВВГ и ВВГнг, количество выделений этих химически активных веществ, у кабеля с маркировкой LS (low smoking) значительно снижено, они все же очень опасны. Даже короткое воздействие их на организм человека может приводить к необратимым изменениям и часто именно эти соединения являются одной из причин гибели людей при пожаре.

ППГнг-HF – в кабеле этой марки, применена изоляция из безгалогенной композиции на основе полиолефинов, о чем свидетельствует приставка HF (Halogen-Free). При горении он не выделяет потенциально опасных химически активных элементов, что зачастую позволяет людям успеть эвакуироваться из горящего здания или помещения. В любом случае, для монтажа электропроводки, можно применять обе указанных марки кабелей.

Наиболее распространен в настоящее время в электропроводках квартир кабель – ВВГнг(А)-LS.

Монтаж проводки в жестких трубах

В последнее время многие люди открывают для себя установку внешней проводки с использованием жестких труб из пластика. В этом случае кабели помещаются внутрь трубопроводов, которые затем на специальных опорах фиксируют к стенам. Для облегчения такой установки разработано большое количество вспомогательных устройств (тройники, кабельные муфты, Т-образные разветвления).

Основным преимуществом такого монтажа является высокая степень защиты электрических проводников от воздействия воды, а также от повреждений механического характера.

В связи с этим такой способ монтажа чаще всего используется в погребах, гаражах и подвальных помещениях. Но это не значит, что наружная электропроводка не может быть проложена таким способом на дачном участке, в городской квартире или загородном доме, поскольку внешне изоляционные трубы выглядят вполне привлекательно.

Особенности монтажа открытой электропроводки в трубах IRL

При прокладке электрической линии в изоляционных трубах нужно помнить некоторые важные моменты:

• Трубопроводы должны крепиться к стенам таким образом, чтобы расстояние между ними составляло от 80 см, при этом от электрического прибора или элемента до ближнего фиксатора должно быть не менее 10 см.
• Соединять кабели между собой можно только на клеммах электрических элементов или внутри специальных соединительных коробок.

Для такого вида монтажа предусмотрены специальные фиксирующие приспособления. Список их можно найти как в интернете, так и в специальной литературе.

Если по какой-либо причине купить специальные фиксаторы вы не можете, для установки изоляционных труб можно воспользоваться обычной строительной перфолентой. Для этого нужно отрезать от мотка кусок нужной длины и закрепить ее на поверхности. Концевые крепления нужно делать под углом и немного от себя, чтобы лента не провисала. Затем труба крепится стяжками по всей длине. Иногда, при невозможности достать специальные фиксаторы, крепление с помощью перфоленты может оказаться вполне удачным решением.

Пример монтажа трубопровода для электропроводки на видео:

Необходимые инструменты для монтажа проводки в трубах

Такой метод установки не требует большого количества инструментов. Для работы вам понадобятся:

• Разметочный шнур.
• Перфоратор (для работы с бетонными стенами). К этому аппарату потребуется также сверло нужного диаметра.
• Отвес.
• Рулетка.
• Молоток.
• Строительный уровень.
• Ножовка по металлу.

Для соединения на сложных участках понадобится две муфты, а также гофра. Установка трубопроводов производится таким образом, чтобы внутри них не скапливалась влага

Поэтому нужно обратить особое внимание на качество резинового уплотнителя, который устанавливается в месте стыка трубы с электрическим элементом

Желательно пользоваться усиленными уплотнениями, соответствующими диаметру изоляционной трубы. При установке манжета должна небольшой частью проникать в электроустановочное изделие.

Достоинства и недостатки метода

К плюсам монтажа электрической проводки в изоляционных трубах относятся:

• Легкость установки.
• Дополнительная защита проводников от механических повреждений и воздействия влаги.
• Привлекательный внешний вид.

Минусы у этого способа следующие:

• Необходимо точно подбирать трубы по размеру.
• Требуется довольно много дополнительных принадлежностей.

В целом установка открытой проводки в трубах является вполне рабочим методом, который позволяет надежно защитить кабели от повреждения и придать линии элегантность.
