Технология монтажа
Сделать отливы самостоятельно — посильная задача. Монтаж выполняют между облицовкой цоколя и стен. Проверяют горизонтальность цоколя с помощью строительного уровня. Если есть сильные перекосы, требуется выровнять основание цементно-песчаным раствором. Далее монтаж выполняют в следующем порядке:
Схема монтажа отлива
- Выполняют разметку. Между двух углов при помощи саморезов натягивают шнур, который будет служить разметкой для нанесения раствора при изготовлении откосов.
- Готовят раствор для изготовления откосов. Для приготовления используют одну часть цемента и 3 части песка. Количество воды рассчитывают так, чтобы смесь не стекала с мастерка.
- По шнурку изготавливают откосы. Для этого понадобится мастерок. Минимальный угол наклона — 15 градусов.
- После завершения работы необходимо дать цементу набрать прочность. Время выжидания зависит от температуры окружающей среды. При среднесуточной температуре 20 градусов Цельсия достаточно 1-2 суток, если погода прохладная, может потребоваться большее количество времени.
- Следующий этап определяется в зависимости от способа закрепления отливов. Если планируется закреплять их непосредственно к стене, подготовительные работы не требуются.
- Если принято решение закреплять отливы к каркасу облицовки наружной стены, то необходимо сначала установить его направляющие.
- К направляющим отливы крепятся на саморезы. Закрепление на стену осуществляется с применением дюбель-гвоздей.
- Соединение полос отлива по длине выполняется с нахлестом не менее 30 мм. Места соединений обрабатывают герметиком.

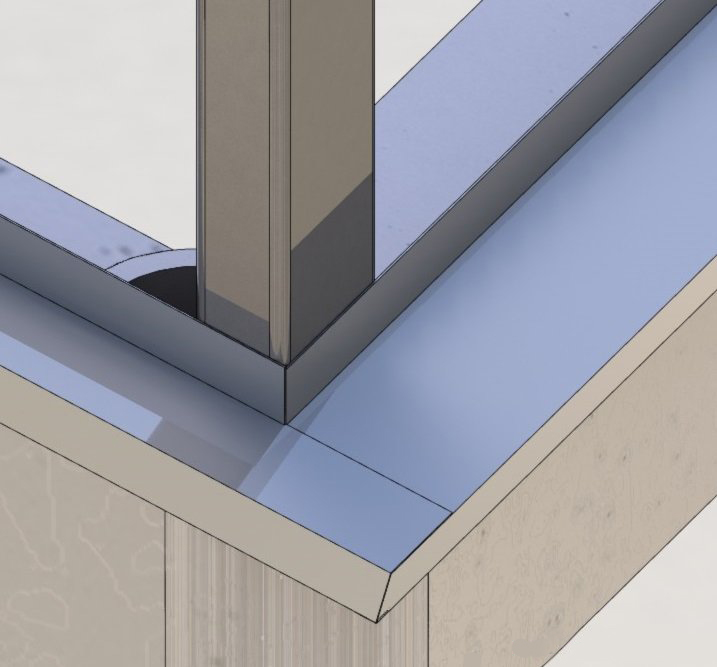

- После закрепления линейных участков приступают к углам здания. Закрепление осуществляют таким же способом. Планки для углов изготавливают из остатков линейной полосы. Для этого материал изгибают и выполняют необходимые подрезы, упрощающие сгиб и улучшающие прилегание. Для резки металла необходимо подготовить специальные ножницы.
- Завершают процесс обработкой герметиком. Им нужно промазать стык стены и отлива, крепления.
Помимо длины цоколя отливы необходимо установить на окна. После завершения работ приступают к наружной отделке здания.
Элементы служат дополнительной гидроизоляцией конструкции фундамента
Важно максимально защитить цоколь от воды, поскольку его разрушение приведет к плачевным последствиям для всего здания. Отлив — это самая верхняя часть гидроизоляции фундамента, которая отводит дождевую воду от выступающей поверхности. Далее в процесс включается отмостка, которая уводит воду в землю на удалении от основания здания
И самой последней надежной преградой для воды становится вертикальная обмазочная или рулонная гидроизоляция
Далее в процесс включается отмостка, которая уводит воду в землю на удалении от основания здания. И самой последней надежной преградой для воды становится вертикальная обмазочная или рулонная гидроизоляция.
Материал для отливов
Материал отлива должен соответствовать материалам фасада здания
Металлические цокольные отливы делают из нержавеющей и оцинкованной стали. Используются варианты, которые при изготовлении получают защитный слой порошковой или полимерной окраски. Такие козырьки обладают необходимыми качествами и стоят недорого, поэтому рядовые застройщики применяют их чаще других видов.
ПВХ материал является долговечным, бесшумным. В цветной пластик красящие компоненты вводятся в процессе производства, поэтому он не выгорает на солнце.
Алюминий стойко сопротивляется морозу, длительно эксплуатируется в регионах с повышенной влажностью. Материал относится к чистым видам и при нагревании солнцем не выделяет в воздух вредных компонентов.
Медные отливы идеально работают в качестве защиты, но владельцев отпугивает их высокая стоимость.
Бетонная защита основания является дешевой и надежной, но требуется соблюдение технологии с промежуточными пропитками, чтобы материал марки М450 прочно сцеплялся с поверхностью.
Деревянные отливы для фундамента ставят на основания каркасных сооружений, домов из бруса, их обрабатывают водоотталкивающими средствами.
Ставится натуральный камень или плитка с имитацией фактуры природного аналога. Применяется гранит, травертин, мрамор, сиенит. Отлив из такого материала стоит дорого, используется при дорогой отделке фасада. Материал стойко переносит воздействие влаги, перепады высокой и низкой температуры, не разрушается от ударов. Натуральный камень имеет большую массу, что стоит учитывать при выборе вида слива.
Монтаж металлических отливов на цоколь своими руками
Когда все элементы отлива готовы, можно приступать к его монтажу. Для этого понадобятся следующие инструменты и материалы:
- Перфоратор.
- Шуруповерт.
- Дюбели с гвоздями из нержавеющей стали для крепления отлива к стене.
- Монтажная пена.
- Герметик для внешних работ. Материал для внутренних работ не подойдет, так как он не сможет выдержать влияние перемены температуры и высокой влажности. Зимой поверхность стали может нагреваться до плюсовой температуры на солнце, а затем резко охлаждаться. Из-за таких колебаний герметик просто потрескается и рассыплется.
Порядок работ:

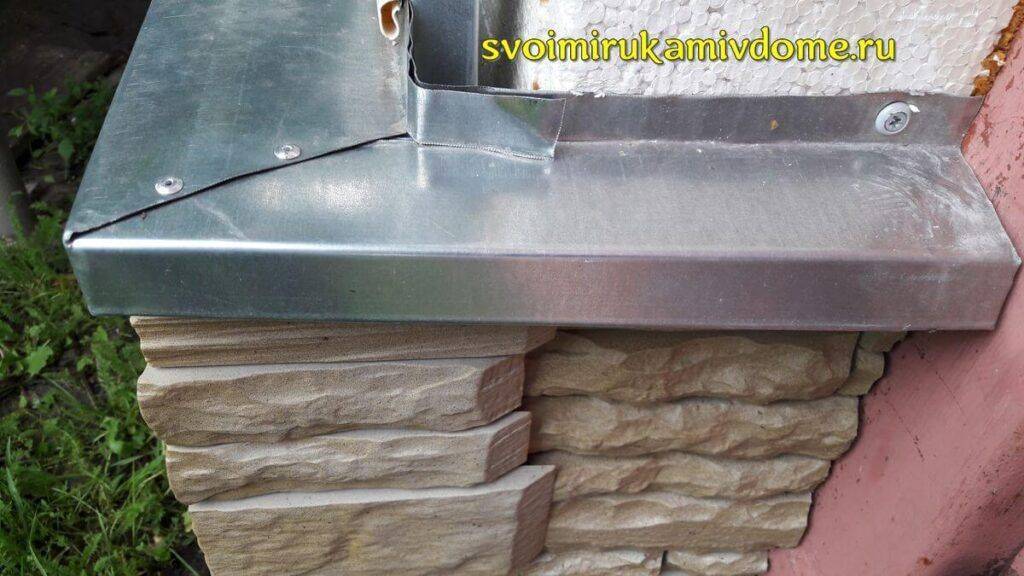

- Первым делом производят монтаж углов отливов цоколя. Угловые элементы крепятся в углах здания при помощи саморезов. В верхней полке сверятся отверстия диаметром 5-6 мм. Через них при помощи перфоратора в стене сверлится такое же отверстие. В него устанавливается дюбель, в который вкручивается саморез. Крепление отлива производят с шагом не более 400 мм для прямых элементов и не более 150 мм для угловых.
- Если между поверхностью фундамента и нижней частью отлива есть пустота, ее необходимо заполнить. В противном случае под ним буде скапливаться влага. Сделать это можно двумя способами:
- укладкой откоса из цементного раствора;
- заполнением пустоты монтажной пеной.
Второй способ гораздо проще, однако, следует помнить, что после крепления отлива на него необходимо установить груз через каждые 500 мм. Дело в том, что, остывая, пена начинает расширяться и может испортить стальные детали, выпучив их.
После окончания монтажа угловых элементов, можно подумать о том, как закрепить прямые отливы на фундамент. Устанавливаются они внахлест с допуском 10-20 мм. Стык двух элементов обязательно обрабатывается герметиком.
Если стены дома планируется отделывать вентилируемым фасадом, то устанавливать отливы необходимо перед окончанием монтажа фасада. Они крепятся непосредственно к направляющим профилям, а затем место соединения закрывается облицовочным материалом.
Монтаж отливов на цоколь фундамента своими руками: видео
Изготовление прямых участков стального отлива
Стандартный отлив из оцинкованной стали делается из широкой полосы. Состоит он из трех плоскостей:
- Верхняя плоскость служит для крепления отлива к стене.
- Средняя плоскость (она самая широкая) является тем самым отливом, по которому должна стекать вода.
- Нижняя плоскость параллельна верхней. Часто на ней делают ребро жесткости, которое усиливает всю конструкцию. За ребро жесткости отлив может крепиться к боковой поверхности фундамента через кронштейны.
Хотя, сейчас в любой жестяной мастерской можно заказать отлив любой конфигурации, при желании его вполне по силам сделать самостоятельно:
- Первым делом необходимо порезать металл на полосы. Обычно оцинковка продается в листах размером 2м х 1м. Соответственно, для меньшего обреза при раскрое необходимо как можно точнее определить ширину каждой полосы.
- Ширина верхней и нижней полок (плоскостей) составляет не менее 20 мм. В противном случае, верхнюю полку будет неудобно крепить к стене. Если нижняя полка будет усиливаться ребром жесткости, то к ширине отлива необходимо добавить еще 10-12 мм.
- Ширина средней полки определяется шириной карниза. Высчитав ширину полосы, можно начинать разметку листа. Если есть возможность, следует попросить продавцов металла порезать листы на полосы определенной ширины. У них, как правило, есть специальные гильотины, на которой это сделать очень просто и быстро. Для самостоятельной нарезки металла можно воспользоваться ножницами по металлу или болгаркой с тонким отрезным диском.
- Нарезав оцинкованный лист на полосы нужной ширины, можно приступать к их изгибанию. Делается это очень просто. Полоса укладывается на твердую угловатую поверхность (стальной уголок подойдет больше всего) и легкими постукиваниями молотком выгибается в нужном направлении. При изготовлении отливов необходимо следить за тем, чтобы полки каждого из них были одинаковыми по ширине и углу загиба. В противном случае, стыковать их и крепить будет очень сложно.
Стоимость
Цену изделия рассчитывают от количества материала, которое затратили на его изготовление. В стоимость отлива входит и то, покрыт металл защитным слоем краски или нет.
Внешний облик оцинкованного завершения забора
Ниже указаны цены на самые распространенные материалы, из которых делают парапеты.
Схема классического парапета из этого материала
Цена парапета из оцинкованной стали:
- 50 см – 94 руб.
- 100 см – 120 руб.
- 150 см – 144 руб.
- 200 см – 170 руб.
- 250 см – 195 руб.
- 400 см – 269 руб.
- 500 см – 345 руб.
- 750 см – 445 руб.
Схема планки из полиэстера
Парапеты для забора из стали, покрытой полиэстером:
- 50 см – 104 руб.
- 100 см – 136 руб.
- 150 см – 163 руб.
- 200 см – 192 руб.
- 250 см – 221 руб.
- 400 см – 305 руб.
- 500 см – 363 руб.
- 750 см – 505 руб.
Парапеты из стали, покрытой порошковой краской:
- 50 см – 134 руб.
- 100 см – 161 руб.
- 150 см – 210 руб.
- 200 см – 246 руб.
- 250 см – 283 руб.
- 400 см – 394 руб.
- 500 см – 470 руб.
- 750 см – 653 руб.
Монтаж металлических отливов на цоколь своими руками
Когда все элементы отлива готовы, можно приступать к его монтажу. Для этого понадобятся следующие инструменты и материалы:
- Перфоратор.
- Шуруповерт.
- Дюбели с гвоздями из нержавеющей стали для крепления отлива к стене.
- Монтажная пена.
- Герметик для внешних работ. Материал для внутренних работ не подойдет, так как он не сможет выдержать влияние перемены температуры и высокой влажности. Зимой поверхность стали может нагреваться до плюсовой температуры на солнце, а затем резко охлаждаться. Из-за таких колебаний герметик просто потрескается и рассыплется.
Порядок работ:
- Первым делом производят монтаж углов отливов цоколя. Угловые элементы крепятся в углах здания при помощи саморезов. В верхней полке сверятся отверстия диаметром 5-6 мм. Через них при помощи перфоратора в стене сверлится такое же отверстие. В него устанавливается дюбель, в который вкручивается саморез. Крепление отлива производят с шагом не более 400 мм для прямых элементов и не более 150 мм для угловых.
- Если между поверхностью фундамента и нижней частью отлива есть пустота, ее необходимо заполнить. В противном случае под ним буде скапливаться влага. Сделать это можно двумя способами:
- укладкой откоса из цементного раствора;
- заполнением пустоты монтажной пеной.
Второй способ гораздо проще, однако, следует помнить, что после крепления отлива на него необходимо установить груз через каждые 500 мм. Дело в том, что, остывая, пена начинает расширяться и может испортить стальные детали, выпучив их.
После окончания монтажа угловых элементов, можно подумать о том, как закрепить прямые отливы на фундамент. Устанавливаются они внахлест с допуском 10-20 мм. Стык двух элементов обязательно обрабатывается герметиком.
Если стены дома планируется отделывать вентилируемым фасадом, то устанавливать отливы необходимо перед окончанием монтажа фасада. Они крепятся непосредственно к направляющим профилям, а затем место соединения закрывается облицовочным материалом.
Монтаж отливов на цоколь фундамента своими руками: видео
Отливы для цоколя фундамента частного дома своими руками
Отлив для цоколя – защитная планка с капельником, которая предохраняет стык стены и фундамента от увлажнения.
Отливы для цоколя фундамента нетрудно выполнить из оцинкованной кровельной стали или плоских окрашенных листов металлочерепицы своими руками, приобрести готовые на строительном рынке.
Зачем он нужен?
Фундамент или цоколь дома, как правило, имеют большую ширину, чем стена, что связано с большей нагрузкой. Если этот выступ оставить без защиты, то влага, накапливаясь и замерзая, приведет к постепенному разрушению основания постройки. Чтобы этого не произошло, и нужен отлив.
ВАЖНО: Отлив должен выступать за плоскость цоколя на 50–70 мм, для уменьшения смачивания водой поверхностей. Материалом для отлива может стать любой влагостойкий и морозостойкий материал, изогнутый в соответствии с конструкцией защищаемого стыка:. Материалом для отлива может стать любой влагостойкий и морозостойкий материал, изогнутый в соответствии с конструкцией защищаемого стыка:
Материалом для отлива может стать любой влагостойкий и морозостойкий материал, изогнутый в соответствии с конструкцией защищаемого стыка:
- Оцинкованная сталь.
- Плоские металлические листы с полиэфирным или пураловым покрытием.
- Алюминий.
- Медь.
- пластик.
Алюминий и медь, как цветные металлы, имеют значительно большую стоимость, чем привычная оцинковка. Пластиковые отливы — наиболее бюджетный вариант, пригодится для дома, облицованного сайдингом.
Крепежным отгибом отлив примыкает к стене, полка с легким наклоном 15% для стока воды должна обеспечить вылет отлива за грань цоколя, капельник направляет отрыв капель от защищаемой конструкции.
Когда и как крепить отлив
Отлив крепят к стене после выполнения облицовки цоколя, перед облицовкой или утеплением стен дома. Перед монтажом отливов проверяют уровнем горизонтальность грани цоколя и выполняют по нему откос из цементно-песчаного раствора. Для получения ровной линии по фасаду, закрепляют дюбелями натянутую от угла до угла ленту, выверенную строительным уровнем.
Приготовленным цементно – песчаным раствором составом 1:3 мастерком по ленте формируют откос с углом 15%. Далее ждут схватывания раствора. Как вариант, возможно выполнение откоса из морозостойкой монтажной пены. Стык крепежного отгиба и стены герметизируют силиконом.
В случае, если цоколь составляет со стеной одну линию, толщина утеплитель на цоколе будет большей, установка отливов на цоколь проводится в такой же последовательности.

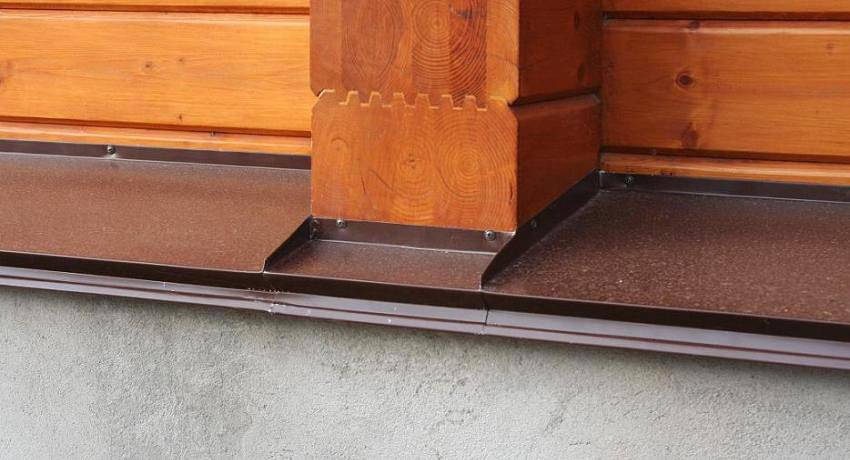

Отливы для цоколя фундамента деревянного дома выполняют в аналогичной последовательности. В этом случае отгиб можно не выполнять – достаточно пропилить в бревне паз для планки отлива.
Отливы на цоколь крепят к стене или направляющим профилям облицовки, в таком случае требуется предварительно смонтировать каркас навесного фасада.

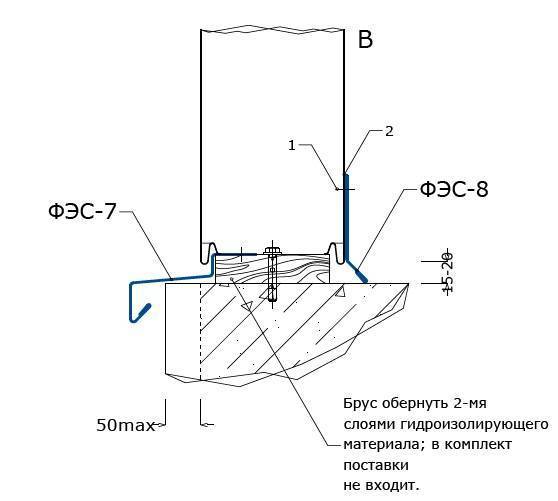

Отливы на цоколь фундамента свайного типа, облицованного сайдингом, монтируют также, до выполнения облицовки дома, стем, чтобы финишная отделка защитила стык стены и крепежного отгиба.
К поверхности стены отлив крепят саморезами к дереву, дюбель — гвоздями к кирпичу и дюбель – винтами к блокам из легких бетонов, через 300 мм. Планки укладывают друг на друга внахлест 30 мм, все стыки герметизируют морозостойкими материалами.
ВАЖНО: Отливы большой ширины монтируют на цоколь с помощью Т-образного костыля для уменьшения парусности
Отливы своими руками
Защиту цоколя фундамента своими руками несложно выполнить самостоятельно. Главное, перед закупкой материалов необходимо рассчитать ширину планки, учесть припуски на нахлест и угловые срезы. Требуемые инструменты:
- ножницы по металлу;
- плоскогубцы;
- молоток;
- киянка;
- угольник;
- уровень;
- лента или шнур;
- дрель.
Как выполнить отлив самостоятельно, смотрите видео:
Внимание: по листам с полимерным покрытием нельзя бить молотком без амортизирующей прокладки – можно повредить красочный слой. В случае примыкания цокольного отлива к оконному переплету, крепежный отгиб крепится к нижнему брусу оконной рамы. В этом случае надо учесть дополнительно ширину стены до окна
В этом случае надо учесть дополнительно ширину стены до окна
В случае примыкания цокольного отлива к оконному переплету, крепежный отгиб крепится к нижнему брусу оконной рамы. В этом случае надо учесть дополнительно ширину стены до окна.
Заключение
Самостоятельное выполнение и монтаж отливов – дело совсем несложное и мало затратное, относительно других видов строительных работ. Сделав отливы, вы защитите цоколь от непогоды, а, значит, увеличите срок службы своего жилья.
Разновидности отливов
Рынок строительных материалов разнообразен. Это касается и планок для защиты цоколя. Наиболее распространенными являются цокольные козырьки из пластика и стального листа. Однако существуют варианты из бетона, керамики, алюминия, меди и даже дерева. Рассмотрим каждый вариант подробнее.
Металлические отливы
В группу металлической цокольной изоляции входят стальные, алюминиевые и медные планки. Все они стандартно имеют три элемента:
- отгиб, фиксирующийся к стене;
- полочку, которая является самой широкой частью и монтируется под наклоном, чтобы влага не удерживалась;
- фронтальный отгиб для отведения воды от фундамента.
Наиболее распространенными представителями как металлической группы, так и отливов в целом являются изделия из стального листа, толщина которого равна 0,5 мм.
Стальные отливы долговечные, прочные и устойчивы к воздействию температур. Можно также изготовить их самостоятельно из оцинкованного стального листа. Такой вариант потребует потратить время и порой не так привлекателен, как фабричный, но поможет сэкономить бюджет.
Защитные свойства алюминиевой цокольной гидроизоляции схожи со стальной. Однако планки из алюминия лучше переносят негативные внешние воздействия, а также меньше весят, что облегчает монтаж и снижает нагрузку на фундамент. Но такие козырьки несколько дороже.

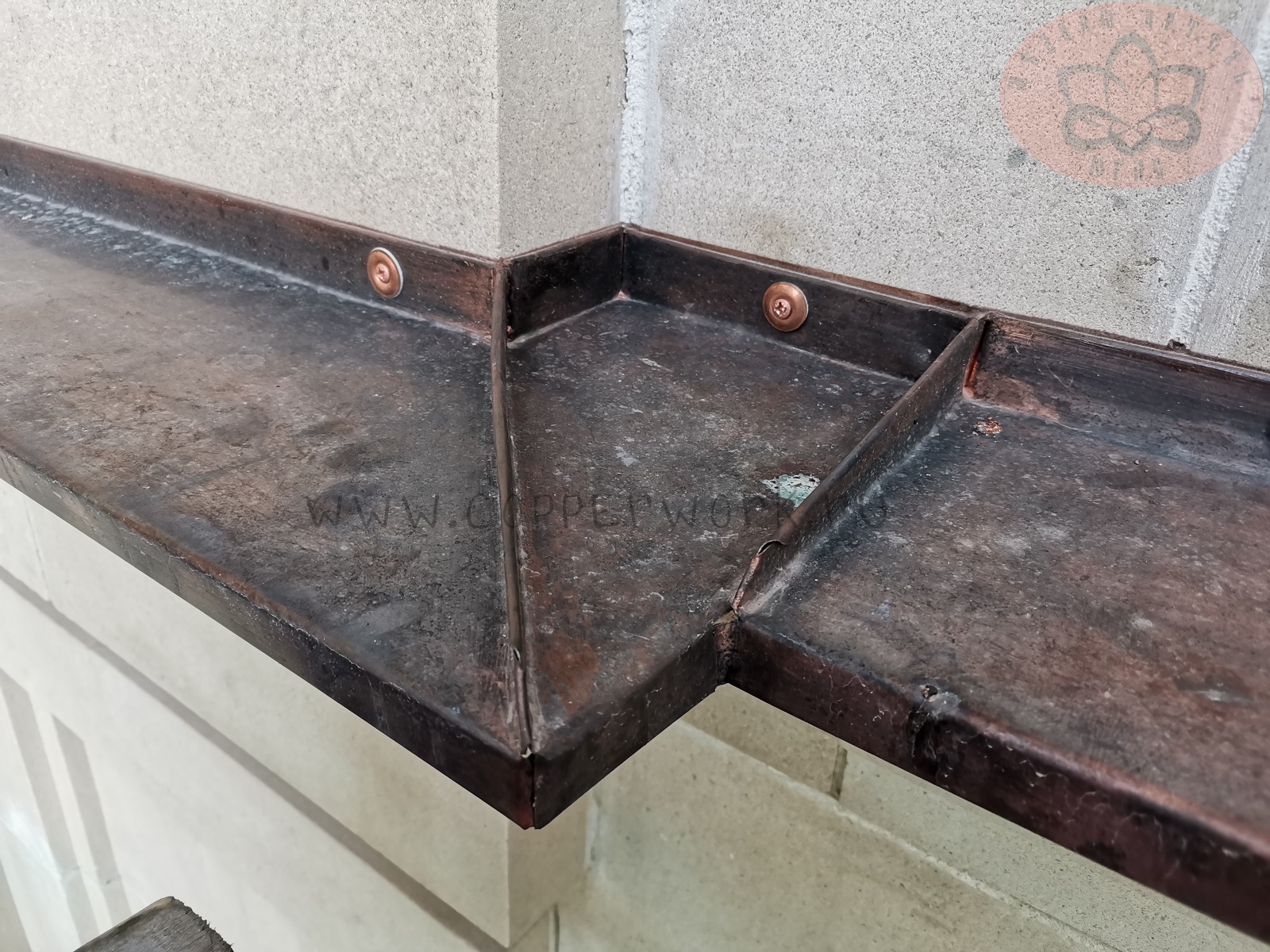

Самыми же дорогими считаются цокольные отливы из меди. Они позволяют не только надолго защитить фундамент от внешних воздействий, но и придают дому благородный вид. Особенно это касается моделей с патиной.
Практичный ПВХ
- разнообразие цветов;
- имитация различных материалов;
- водонепроницаемость;
- небольшой вес, облегчающий монтаж и не усиливающий нагрузку на фундамент;
- долговечность;
- простота монтажа;
- прочность.
Такие планки особенно подходят для домов, отделанных сайдингом из винила.
Обратите внимание! Выбирая пластиковые козырьки для защиты цоколя фундамента, не стремитесь купить дешевые модели, которые чаще всего не выдерживают низких температур и лопаются. Это приведет к необходимости замены разрушившегося элемента или отлива по всему периметру дома
Клинкерная плитка для гидроизоляции цоколя
Клинкерная плитка – продукт прессования и обжига высокопластичной глины.
Этот материал все чаще используется для внешней отделки зданий, потому что обладает многими плюсами:
- слабой гигроскопичностью;
- высокой устойчивостью к морозам и перепадам температур;
- износостойкостью;
- небольшим весом, не усиливающим нагрузку на фундамент;
- длительным эксплуатационным сроком.
Плитка может быть различных тонов, покрытой глазурью или иметь матовую поверхность. Отделка таким материалом улучшает облик фасада дома, придавая статусность. Клинкерную гидроизоляцию укладывают на каменное, кирпичное или бетонное основание, применяя специальный клеевой состав.
Обратите внимание! Плиточный клей для монтажа клинкерного отлива должен быть водо- и морозостойким и подходящим для наружных работ. Однако у такой гидроизоляции из плитки есть три недостатка:. Однако у такой гидроизоляции из плитки есть три недостатка:
Однако у такой гидроизоляции из плитки есть три недостатка:
- высокая цена;
- сложность выкладки, требующая опыта подобных работ;
- необходимость предварительного выравнивания поверхности цоколя.
Бетонная гидроизоляция
Монументальный бетон нашел себе применение и для защиты цоколя. Красивые бетонные цокольные отливы не только надолго и надежно защитят фундамент дома от различных внешних воздействий, но придадут зданию благородный вид. Такую гидроизоляцию применяют для строений, имеющих кирпичную или каменную отделку. По форме и цвету бетонные изделия могут отличаться.
Они выполняются из бетона марок М 400, М 450 или М 500 с добавлением гранитной крошки и пластифицирующих добавок. Такой состав определяет долговечность, прочность изделия, его устойчивость к воздействию морозов, воды, перепадов температур.
Минусы бетонного козырька на цоколь – высокая цена и вес. Монтаж таких изделий необходимо учитывать еще на этапе проектирования и осуществлять на усиленный фундамент.
Деревянный отлив
Для деревянных домов и/или отделанных деревом строений, подходят деревянные цокольные отливы. Они чаще изготавливаются из обрези пиломатериалов. При этом порода древесины должна хорошо переносить воздействия влаги. Таким примером является лиственница. Но деревянные отливы редко монтируются, так как есть другие материалы, имитирующие древесину.
Разновидности отливов
Рынок строительных материалов разнообразен. Это касается и планок для защиты цоколя. Наиболее распространенными являются цокольные козырьки из пластика и стального листа. Однако существуют варианты из бетона, керамики, алюминия, меди и даже дерева. Рассмотрим каждый вариант подробнее.
Металлические отливы
В группу металлической цокольной изоляции входят стальные, алюминиевые и медные планки. Все они стандартно имеют три элемента:
- отгиб, фиксирующийся к стене;
- полочку, которая является самой широкой частью и монтируется под наклоном, чтобы влага не удерживалась;
- фронтальный отгиб для отведения воды от фундамента.
Наиболее распространенными представителями как металлической группы, так и отливов в целом являются изделия из стального листа, толщина которого равна 0,5 мм.
Стальные отливы долговечные, прочные и устойчивы к воздействию температур. Можно также изготовить их самостоятельно из оцинкованного стального листа. Такой вариант потребует потратить время и порой не так привлекателен, как фабричный, но поможет сэкономить бюджет.
Защитные свойства алюминиевой цокольной гидроизоляции схожи со стальной. Однако планки из алюминия лучше переносят негативные внешние воздействия, а также меньше весят, что облегчает монтаж и снижает нагрузку на фундамент. Но такие козырьки несколько дороже.
Самыми же дорогими считаются цокольные отливы из меди. Они позволяют не только надолго защитить фундамент от внешних воздействий, но и придают дому благородный вид. Особенно это касается моделей с патиной.
Практичный ПВХ
- разнообразие цветов;
- имитация различных материалов;
- водонепроницаемость;
- небольшой вес, облегчающий монтаж и не усиливающий нагрузку на фундамент;
- долговечность;
- простота монтажа;
- прочность.
Такие планки особенно подходят для домов, отделанных сайдингом из винила.
Обратите внимание! Выбирая пластиковые козырьки для защиты цоколя фундамента, не стремитесь купить дешевые модели, которые чаще всего не выдерживают низких температур и лопаются. Это приведет к необходимости замены разрушившегося элемента или отлива по всему периметру дома
Клинкерная плитка для гидроизоляции цоколя
Клинкерная плитка – продукт прессования и обжига высокопластичной глины.
Этот материал все чаще используется для внешней отделки зданий, потому что обладает многими плюсами:
- слабой гигроскопичностью;
- высокой устойчивостью к морозам и перепадам температур;
- износостойкостью;
- небольшим весом, не усиливающим нагрузку на фундамент;
- длительным эксплуатационным сроком.
Плитка может быть различных тонов, покрытой глазурью или иметь матовую поверхность. Отделка таким материалом улучшает облик фасада дома, придавая статусность. Клинкерную гидроизоляцию укладывают на каменное, кирпичное или бетонное основание, применяя специальный клеевой состав.
Обратите внимание! Плиточный клей для монтажа клинкерного отлива должен быть водо- и морозостойким и подходящим для наружных работ. Однако у такой гидроизоляции из плитки есть три недостатка:
Однако у такой гидроизоляции из плитки есть три недостатка:
- высокая цена;
- сложность выкладки, требующая опыта подобных работ;
- необходимость предварительного выравнивания поверхности цоколя.
Бетонная гидроизоляция
Монументальный бетон нашел себе применение и для защиты цоколя. Красивые бетонные цокольные отливы не только надолго и надежно защитят фундамент дома от различных внешних воздействий, но придадут зданию благородный вид. Такую гидроизоляцию применяют для строений, имеющих кирпичную или каменную отделку. По форме и цвету бетонные изделия могут отличаться.
Они выполняются из бетона марок М 400, М 450 или М 500 с добавлением гранитной крошки и пластифицирующих добавок. Такой состав определяет долговечность, прочность изделия, его устойчивость к воздействию морозов, воды, перепадов температур.
Минусы бетонного козырька на цоколь – высокая цена и вес. Монтаж таких изделий необходимо учитывать еще на этапе проектирования и осуществлять на усиленный фундамент.
Деревянный отлив
Для деревянных домов и/или отделанных деревом строений, подходят деревянные цокольные отливы. Они чаще изготавливаются из обрези пиломатериалов. При этом порода древесины должна хорошо переносить воздействия влаги. Таким примером является лиственница. Но деревянные отливы редко монтируются, так как есть другие материалы, имитирующие древесину.
