Кирпичный щиток для металлической печи своими руками

Классификация

Как правило, щиток работает от горячих газов, выделяемых варочной плитой печи. Но в некоторых случаях в него можно встроить индивидуальную топку.

В итоге получается конструкция, в которой теплооборот никак не зависит от плиты.

По толщине стенок

Щитки бывают таких типов:

• с толстыми стенами (уложены в полкирпича);
• с тонкими стенами (уложены в ¼ часть кирпича).

Вариант с толстыми стенами выгоден в плане низкой возгораемости и в том случае, если предполагается долговременная работа плиты.

Второй вариант требует более четкого соблюдения правил пожарной безопасности, т. к. конструкция нагревается не частично, а полностью. Кроме того, эти щитки укладывают на гидроизолированный фундамент. А если их решают украшать изразцами, то делать это необходимо в процессе возведения. Такие печи обязательно оснащают металлической оболочкой – кожухом.

Отопительный щиток должен быть по-разному налажен на работу в летнее и зимнее время. Это позволяет в жару пользоваться только варочной поверхностью буржуйки, не нагревая стены, а зимой добиваться максимально возможного обогрева. Принцип действия выглядит так: в летнем варианте посредством задвижки перекрываются ходы для дыма, в результате чего нагревается только плита, а в зимнем задвижка отодвигается, что дает толчок к обогреву всей поверхности щитка.

По конструкции

Также щитки в зависимости от конструкции и особенностей монтажа могут быть:

1. Колпакового типа. Этот агрегат состоит из 2 вертикальных кирпичных поверхностей, соединенных каналами. Попадая внутрь специального колпака, нагретый воздух задерживается там и эффективно обогревает помещение.
2. Канального типа. Предполагает эксплуатацию извилистого дымохода с металлической трубой одинакового диаметра. В этом случае обязательно устанавливают перемычки, не дающие нагреваться всей поверхности в летнее время.

В основном щитки имеют прямую конфигурацию, но иногда могут быть и угловыми.

Общее понятие, классификация и преимущества щитков

Печь, щиток отопительный для которой является неотъемлемым элементом, будет функционировать согласно всем нормам и требованиям со стороны пожарной безопасности. Щиток, наиболее часто складывается из кирпича, и вы ступает в качестве панели, посредством которой выполняется обогрев помещения. С его помощью можно добиться максимального и равномерного отапливания всего дома, такой способ — это отличный выход из положения, если у вас в силу определённых обстоятельств нет возможности выполнять обогрев дома с помощью трубы дымохода и других популярных методов. Это часто случается, если у хозяина нет возможности провести в дом газовые коммуникации и т.д.

Перед тем, как собрать своими руками отопительный щиток, необходимо подробней ознакомиться с классификацией данного атрибута:

Фото щитков	Разделение по классификации	Описания и разъяснения
	Толщина стенок	В зависимости от того, насколько часто вы собираетесь использовать такой отопительный агрегат, он может складываться из кирпича различной толщины. Практически никогда не используется целый кирпич, при частом использовании для кладки применяется ½ кирпича, в то время, как и для кратковременного использования, можно использовать и 1/3 и ¼ кирпича.
	Конструктивные особенности и принцип монтажа	Чем тоньше стенки щитка, тем точнее должна возводиться такая конструкция. Для того чтобы обеспечить максимальный уровень безопасности данному элементы, возможно вам потребуется дополнить его кожухом, а также произвести предварительную гидроизоляцию фундамента. Щитки отличаются и по своим конструктивным особенностям, они могут быть колпаковыми или канальными. Колпаковые конструкции отличаются своей простотой, они заполняются воздухом, который в горячем состоянии остаётся внутри и по м ере остывания он замещается новым, поэтому отдача тепла у такой конструкции всегда максимальная. Колпаковые разновидности также более безопасные и устойчивые к воспламенениям. Канальные установки ещё более простые и примитивные, они имеют внутри себя каналы, диаметр которых одинаков с сечением дымоходной трубы. Также, на определённых участках конструкции располагаются перемычки, которые можно открывать и закрывать и тем самым регулировать интенсивность и скорость нагрева помещений в доме.
	Конфигурация	Бывают прямыми или угловыми, каждый из этих вариантов имеет как своим преимущества, так и недостатки. Если рассматривать популярностью обеих конструкций, то прямая пользуется большим спросом, поскольку она легко складывается с помощью простой и примитивно складывается, с помощью простой и примитивной порядовки. К несомненным преимуществам углового щитка, относится то, что при всей сложности своего возведения, они имеете высокую эффективность, а также позволяет выгодно экономить свободное пространство, что особенно актуально для помещений с небольшой площадью.

Отопительный щиток из кирпича, даже учитывая те обстоятельства что сегодня есть и более современные печи и камины, пользуется большой популярностью и с годами не теряет своей актуальности. К его несомненным преимуществам относится то, что он не просто распределяет и накапливает тепло от топки, но и имеет эстетический внешний вид, и тем самым может выступать в качестве декоративного элемента.

Щитки способны быстро накапливать и надолго сохранять тепловую энергию, при этом, в отличие от массивных кирпичных печей занимают мало места, а кладка такой конструкции очень простая, в сравнении со сложными порядовками кирпичных печей.

Помимо того, что такое устройство не занимает много свободного пространства и подходит для маленьких комнат, его легко возвести своими силами, при условии изучения порядовки, покупки и подготовки подходящих материалов и соответствующей фурнитуры.

Также, отопительный щиток из кирпича – это элемент, который позволяет даже готовить пищу, однако для этого, необходимо встроить в него варочную поверхность.

Разновидности конструкции

Отопительные щитки классифицируются по многим признакам. Один из них — это толщина стен конструкции.

1. Первый вариант — это кладка всего в полкирпича. Такая толщина считается большой и актуальна лишь в том случае, если плита будет эксплуатироваться длительное время. Кроме того, такая толщина считается достаточной, чтобы защитить комнату от возгорания.
2. Плита с отопительным щитком в четверть кирпича — это более легкий вариант. Особенность заключается в том, что конструкция будет быстрее нагреваться, но при этом и быстрее остывать. Кроме того, здесь гораздо важнее соблюдать правила кладки, а также максимально соблюсти все правила пожарной безопасности, так как стенки будут тоньше. Еще одно требование — это укладка щитка на фундамент с гидроизоляцией. Сама печь, в свою очередь, обязательно должна быть оснащена металлическим кожухом.

Приспособления также могут отличаться по типу конструкции и по особенностям монтажа каждого из них.

Колпаковый тип. Особенность конструкции состоит в том, что имеется одна или же две поверхности из кирпича, которые соединены между собой каналом

Здесь важно отметить, что в таком отопительном щитке из кирпича вход и выход дымохода должны быть вмонтированы ниже, чем верхняя плоскость кирпича. Суть заключается в том, что горячий воздух будет уходить вверх, где и будет оставаться до тех пор, пока не остынет, а когда это произойдет, он будет вытеснен в дымоход более теплым летучим веществом. Второй тип называется канальным

Особенность заключена в том, что дымоход должен быть смонтирован в виде виткового канала, у которого диаметр трубы одинаковый, на всей протяженности канала. Дымоход данного типа может быть как горизонтальным, так и вертикальным. Важно, чтобы в нем в любом случае были установлены перегородки. Кроме того, дополнительно устанавливаются перемычки. Летом, к примеру, с их помощью можно отсечь ненужную для нагрева половину и сосредоточить все тепло, к примеру, на плите

Второй тип называется канальным. Особенность заключена в том, что дымоход должен быть смонтирован в виде виткового канала, у которого диаметр трубы одинаковый, на всей протяженности канала. Дымоход данного типа может быть как горизонтальным, так и вертикальным

Важно, чтобы в нем в любом случае были установлены перегородки. Кроме того, дополнительно устанавливаются перемычки

Летом, к примеру, с их помощью можно отсечь ненужную для нагрева половину и сосредоточить все тепло, к примеру, на плите.

Стоит добавить, что для отопительного щитка канального типа, который работает в паре с камином, монтаж перемычек не нужен. Так как основная задача — это нагрев помещения и отсекать какие-либо части нет смысла. Последняя разновидность по конфигурации щитка. Он может быть прямым или угловым. Первый тип используется чаще всего, однако второй способен дать больше тепла и сэкономить больше места в помещении.

Разновидности печи-груба

Груба (или грубка) — один из вариантов русско-голландской печи. Появившиеся в России более 200 лет назад, «голландки» зарекомендовали себя как экономичный и надежный отопительный агрегат, занимающий мало места в доме. Однако отечественные печники, решив расширить функционал существующей конструкции, добавили к нему еще и лежанку. Первоначальная модель претерпела существенные изменения: высота и расположение лежанок постоянно менялось, совершенствовались материалы, грубка стала выполнять не только отопительно-варочные функции, но и украшать дом, играя роль своеобразного камина. Решить, нужна ли в доме именно груба, или стоит присмотреться к другому варианту, можно только после тщательного взвешивания всех плюсов и минусов рассматриваемой конструкции.

• грубу строить проще, чем большинство известных печей канальной мощности. Этим можно заниматься как во время процесса возведения дома, так и в уже благоустроенном помещении. Не требуется никаких масштабных строительных работ или переделок;
• затраты на материалы «по карману» практически любому человеку;
• печка проста в эксплуатации, компактна и занимает мало места;
• ее внешний вид зависит от вкуса хозяина, который по своему желанию подбирает форму и размер кирпичей, цвета штукатурки и дизайн составных элементов;
• благодаря установленной варочной панели, на грубке легко готовить.

теплоэффективность такой печки чрезвычайно мала: она может прогреть помещение, площадью всего лишь Если владелец непременно захочет использовать грубку для обогрева помещения большего размера — его неприятно удивит количество уходящего растопочного материала.

Пристройка обогреваемой лежанки — еще один плюс грубки. Но такой вариант возможен только при отоплении дровами. Уголь нагревает поверхность лежанки слишком сильно.

Виды допустимых конструкций:

Прикрепление щитка снаружи позволяет придать печи более декоративный вид, сделав ее похожей на камин. Если работа будет выполнена аккуратно, с использованием изразцов или декоративных керамических плиток, такая печь придаст комнате особый шарм. Но это будет весьма затратная работа: и по прилагаемым усилиям, и по объему материалов. Такую печь сложнее и тяжелее сложить, устройство фундамента обязательно. В качестве отопительного материала подходят как дрова (до так и уголь (до Однако тепловая мощность такого агрегата значительно больше, чем у печи со встроенным щитком.

Со встроенным в основу щитком

Внешне она похожа на обычную варочную плиту. Такой агрегат легче построить, а материалов тратится в разы меньше по сравнению с первым вариантом. Это компактная печка небольших размеров, количество тепловой энергии которой ограничено всего Поэтому это вариант подходит только для помещений, в которых живут с весны по осень, а в зимний период посещают эпизодически. Грубку можно построить без фундамента, но несущая способность пола при этом должна быть от 500 кгс/кв.м.

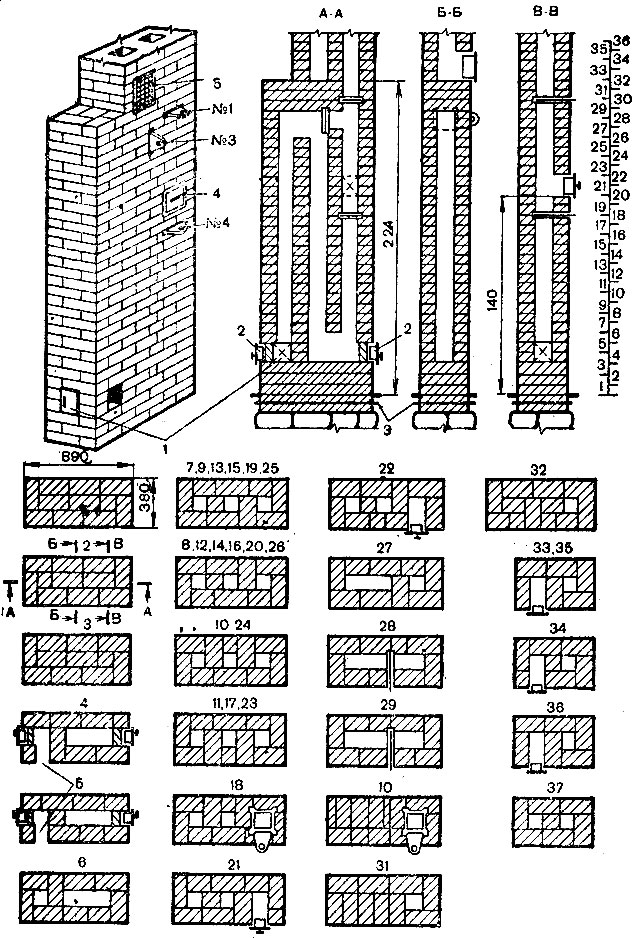

Кирпичный отопительный щиток.

Схема следующая. Как видно на рисунке дымовые задвижки сделаны в верхней части щитка. Вторая задвижка отвечает за летний ход газов. Третья — зимний режим (она открыта, а газы идут в дымообороты щитка, вторая задвижка закрыта). Пока газы прохождят по каналам они охлаждаются, отдавая часть своего тепла щитку, и в остывшем состоянии идут в трубу. .

Размеры нашего отопительного толстостенного щитка 89 х 38 х 224 см. Масса — 1,2 т. Теплоотдача: одна хорошая топка — 430 ккал/ч; две топки соответственно — 600 ккал/ч. Как правило щитки оштукатуривают или кладут сразу из красивого огнеупорного кирпича. Три дымовые заслонки дают возможность регулировать движение газов. Режимы работы следующие.

Режимы работы щитка.

• В зиму зимняя задвижка закрыта, первая и вторая открыты. Идя по всем ходам щитка, газы теряют свое тепло отдая щитку.
• В летнее время 1 и 3 задвижки открыты, вторая закрыта. Газы, минуя дымоход щитка, напрямую уходят через трубу. Для наилучшей вентиляции помещения в насадной трубе устраивается специальный канал. Он открывается решеткой, имеющей жалюзи (клапаны). Их присутствие позволяет эксплуатировать систему вентиляции в 3 режимах: открытом, открытом паполовину и закрытом. Далее увидим кладку отопительного щитка.

Материал для кладки отопительного щитка:

• огнеупорный кирпич — 400 шт.;
• речной песок — три-четыре мешка;
• глиняная смесь- три мешка;
• рубероид для гидроизоляции — 1-2 м.
• чугунные задвижки 13 х 13 см -3 шт.;
• вентиляционная дрерка с клапаном (15-20 см);
• чугуннаяе дверки 14 х 13 см — 3 шт.

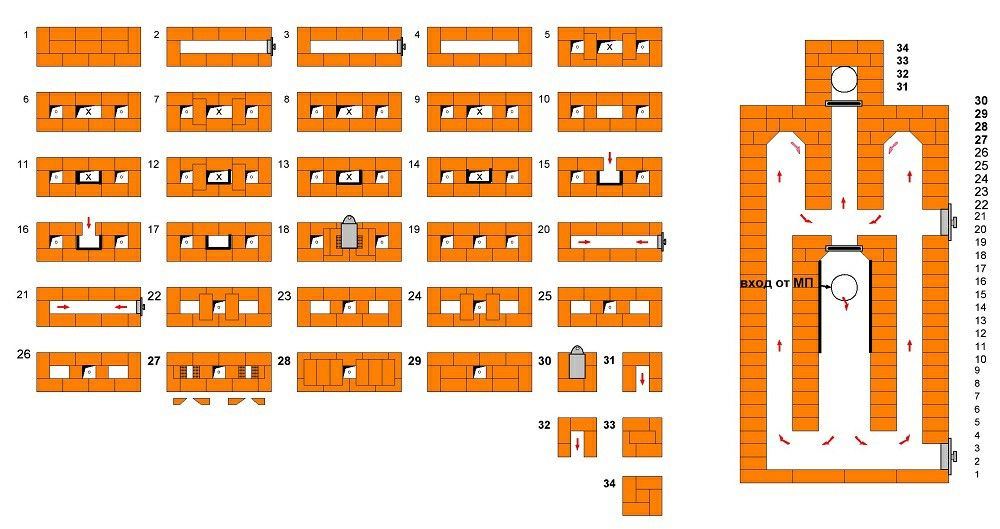

При кладке фундамента под щиток она на два ряда по высоте не доводится до уровня чистого пола. Сверху на фундаменте кладется один ряд кирпича, по нему настилается гидроизоляция, после чего размечается фигура печи. Далее ведется кладка второго ряда, который выходит верхней поверхностью на уровень чистого пола. После этого можно приступать к выкладыванию щитка.

• 1-й ряд — делают из цельного кирпича.
• 2-й и 3-й ряды — по картинке.
• 4-й ряд — в процессе кладки оставляется окошко для ввода к щитку печи и устанавливаются 2 чистки.
• 5-й ряд похож на четвертый, перевязка швов точная как на рис.
• 7-й ряд и след. нечетные, до 25-го — согласно рисунку с образованием трех каналов.
• 8-й ряд и след. четные до 26-го включительно — согласно рисунку порядовке.
• 10,11, 17, 23 и 24-й ряды аналогичны предыдущим. Однако с целью более лучшей надежности перевязки швов происходит по-иному.

18-й ряд кладется аналогично 10-му и 24-му. В канале монтируется задвижка с правой стены.
21-й и 22-й ряды кладутся с установкой самоварника.
27-й ряд — в процессе кладки два левых канала сходятся в один и перекр. самоварник.
28-й ряд — в процессе кладки устанавливается чугунная задвижка.
29-й ряд — согласно порядовке

Обратите внимание на перевязку.
30-й ряд — в ходе кладки справа щитка ставится задвижка, слева перекр. канал.
В 31-м и 32-м рядах перевязку швов делаем по другому. Верх щитка — перекрваем в три ряда

Это видно на рисунке. Такая схема полностью сделана по требованиям пожарной безопасности.
33, 34 и 35-й ряды — по рис.
36-й ряд — в ходе кладки делаем вентиляционный и дымовой ход

Верх щитка — перекрваем в три ряда. Это видно на рисунке. Такая схема полностью сделана по требованиям пожарной безопасности.
33, 34 и 35-й ряды — по рис.
36-й ряд — в ходе кладки делаем вентиляционный и дымовой ход

В кухонных дровяных печах большая часть тепловой энергии в буквальном смысле улетает в трубу, и лишь незначительное количество тепла расходуется на разогрев плиты. Чтобы задержать горячие газы и пустить их на обогрев жилища, нужен отопительный щиток – кирпичная стенка с дымооборотными каналами внутри. Отопительно-варочная печь со щитком идеальна для дачи и летней кухни – она не занимает много места, эффективно отапливает помещение и может работать в зимнем и летнем режимах.

банная печь своими руками

Выбирая печь каменку для своей бани в первую очередь необходимо определиться с тем что мы хотим получить и что готовы потратить. Самый простой, дешевый и долговечный вариант это печь сваренная из металла с чугунными болванками в каменке, перечислять все достоинства такой печи бесмыслено они все на лицо-совковая баня аля «пришел шахтер с забоя надо помыться» в такой бане не нужно не отделки вагонкой не отполированых полок и кафельного пола, более таво там и света лучше оставить поминимуму 1 лампочку на 40 ват ито в углу чтоб полотенцу видно было куда повесил. Совсем другой вариант если ваша баня имеет хорошую отделку, освещение и ходите вы в нее не помыться а отдохнуть душой и телом. В этом случае оптимальным вариантом будет красиво сложенная кирпичная банная печь. Такая печь будет иметь высокую теплоемкость, сухой пар, внешний вид радующий глаз своей натуральностью изяществом линий и пропорций. Пар этой пеи не будет отдавать ржавчиной и иметь температуру близкую к 90 градуссам.Кроме таво для кладки этой печи необходимо минимум инструментов и навыков. Все что от вас требуеться это аккуратность в работе соблюдение порядового чертежа нарисованого нижеи минимум кирпича с печной фурнитурой и общие знания о кладке печей которые вы лехко найдете на нашем сайте.

Виды защитных экранов для печей

Для движения воздуха и лучшего прогрева помещения защита располагается в нескольких сантиметрах от стенок. В нижней части конструкции делаются зазоры: в кирпичной кладке для этого оставляют промежутки, металлические листы устанавливают на ножках.

Справка. При использовании кирпичной кладки помещение согревается медленнее, но комфортная температура сохраняется дольше.

Подобные экраны размещают со сторон, обращённых к комнате. А для защиты стен, особенно деревянных, их обшивают.

Важно! Боковые и фронтальные экраны применяются только для металлических печек. Защита близкорасположенных стен нужна и кирпичным конструкциям

Размер экранов зависит от габаритов и мощности печи

Имеет значение и выбранный материал. При этом, делают необходимый зазор между экраном и печкой, иначе она будет перегреваться

Размер экранов зависит от габаритов и мощности печи. Имеет значение и выбранный материал. При этом, делают необходимый зазор между экраном и печкой, иначе она будет перегреваться.

Металлический

Защита из металла устанавливается на дистанции не менее, чем 1—5 см от самой печки. Расстояние до деревянной стены должно быть не меньше, чем 38 см.

Если экран крепится непосредственно к стене, необходимо изолировать её от исходящего тепла. Тогда применяется такая схема:

1. На расстоянии около 3 см от стены укладывается слой теплоизоляции. Чтобы был зазор, материал крепят не напрямую к стене, а через рейки или металлические трубы.
2. Поверх него устанавливается металлическая защита.
3. Экран делают такого размера, чтобы он был выше и шире печки на метр.

Совет. Воздушный зазор создаёт возможность дополнительного охлаждения.

Между полом и экраном также должно быть небольшое расстояние. На стену защита вещается в 3—5 см от пола. При напольном креплении экран устанавливается на специальные ножки. Ещё один вариант — сделать отверстия в нижней части листа.

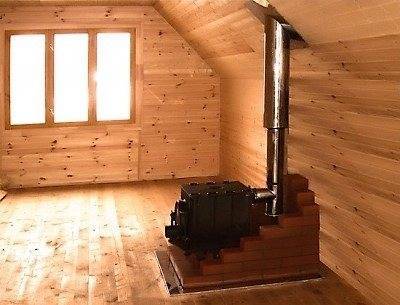

Кирпичный вокруг железной печки

Как правило, кладка ведётся в полкирпича. Это даёт достаточную защиту, в то же время не мешает прогреву. Иногда используют и другие варианты. При укладке в четверть кирпича защитные свойства снижаются, а жар становится менее мягким, зато комната прогревается быстрее. Но расстояние до стен должно быть больше минимального.

Если же кладка толще, в целый кирпич, помещение будет прогреваться дольше. Но этот щит становится аккумулятором тепла, то есть отдаёт жар после прогорания дров.

Размеры рассчитываются таким образом:

1. Высота экрана должна быть на 20 см больше печки. Кладку вдоль стены иногда доводят и до самого потолка.
2. Расстояние от печи до края щита должно быть 5—15 см.

Для чугунной печи

Чугун по теплопроводящим свойствам занимает промежуточное место. Он нагревается хуже стали, но лучше кирпича, а остывает, соответственно, дольше первого и быстрее второго. Потому и защитный экран устанавливается по особым правилам. Для него кирпич кладётся на боковую часть, то есть стенка выходит в четверть кирпича. В таком случае материала потребуется меньше, в остальном технология сохраняется.

Недостатки металлических варочных печей и как их исправить

1. У компактных габаритов металлических печек есть и недостаток – слишком маленькая поверхность воздушного теплообмена.
2. Помимо этого, газообразные продукты сгорания обладают очень высокой температурой — от +300° градусов и более. Поэтому приходится думать о пожарной безопасности и термоизолировать дымоход.
3. Как известно, КПД печек пропорционален обратно температуре выводимых отходов сгорания. Для приготовления же еды варочные агрегаты используют далеко не всю генерируемую тепловую энергию.
4. Помимо этого, такие печи обычно имеют короткие дымоходные каналы. Поэтому и они поглощаются немного тепла.

1. Такие тепловые потери с любой точки зрения нерациональны. Возникает нужда их минимизировать. Один из самых распространенных способов понизить энергетические потери печи — это оснастить агрегат своими руками отопительным щитком.

Что представляет собой устройство

1. Щиток представляет собой пристраиваемую к печи небольшую кирпичную стенку, внутри которой имеется развитая система дымоходов.
2. С топкой такие устройства почти никогда не делаются. Нагревается щиток благодаря отводимым от печки газам. Конструктивно стенка не способна выбрасывать много тепла в окружающую среду.

1. Есть более сложные и удобные конструкции, цена которых выше. Они оснащаются своими топками небольшого размера. Можно их делать и независимыми от варочной плиты и пристраивать, например, к печам с камином.
2. Кирпич имеет хорошую теплопроводность, а главное — высокую теплоемкость. Разогреваясь при растопке печи либо приготовлении еды, он отдает тепло комнате несколько часов. Так можно получить аналог печки из кирпича. Только более простой конструктивно и за меньшие деньги.

Тепловой щиток из кирпича

О толщине стенки

1. Толстостенные щитки укладываются в полкирпича. Их необходимо предварительно хорошо прогревать. Когда варочная плита с отопительным щитком используется постоянно, такое его устройство целесообразно. Помимо всего прочего – толстостенные конструкции предпочтительней с точки зрения пожарной безопасности.
2. Отопительный тонкостенный щиток кладется в четверть кирпича. Чтобы удовлетворить противопожарные требования, такие конструкции часто закрываются металлическими кожухами.
3. Поверхность стенок можно штукатурить, облицовывать изразцовыми плитками либо, расшив стыки, оставлять без отделки. Облицовывать печь-камин с отопительным щитком следует в ходе его укладки.

1. Устройства могут работать в двух режимах работы – зимнем и летнем. В первом из них конструкция нагревается полностью, во втором же частично.

Канальные щитки

1. Внутри такого устройства обустроен своеобразный лабиринт из дымоходов, которые имеют одно и то же сечение.
2. Когда кладутся подобные отопительные щитки — порядовки их могут иметь, как горизонтальные, так и вертикальные перегородки.
3. Тепловую энергию стенкам продукты горения отдают в процессе равномерного передвижения их по всей длине каналов.
4. В канальном типе устройств нередко обустраиваются перемычки, обходящие дымоход. Отгораживаются они перегородками. Надо это, чтоб в летний период варочная печка не отапливала комнату.

Особенности реализации схемы щитка

1. Помимо прямоугольных устройств, когда в комнате мало места, нередко обустраивается угловой щиток. Помимо того, что такая конструкция сберегает полезный объем, благодаря большей площади теплообмена, она отдает больше энергии.
2. Если оснастить щиток отдельной топкой, то он из дополнительного элемента печки преобразуется в полноценное отопительное оборудование.
3. Собственная топливная камера нужна для того, чтобы без нужды не растапливать варочную печку. (См. также статью Отопление частного дома дровами: особенности.)

Разновидности и схемы

Кирпичная кладка вокруг печи обеспечивает пожарную безопасность

Отопительные щитки подразделяют на две большие группы:

• тонкостенные;
• толстостенные.

Второй вариант выкладывается в ½ кирпича. Эта конструкция максимально отвечает требованиям пожарной безопасности, но у нее есть одна особенность: хорошо прогреться такая печь сможет, если будет долго топиться.

Тонкостенные щитки выкладывают в четверть кирпича. Чтобы обеспечить пожарную безопасность, рекомендуется дополнительно оборудовать металлические кожухи.

В зависимости от сезона использования устройства подразделяют на летние и зимние. Летние варианты прогреваются лишь частично, зимние – полностью.

В зависимости от внутреннего устройства выделяется два вида щитков.

Канальные

Колпаковая схема расположения каналов считается более эффективной — наружу выходит холодный воздух

Схема щитка представляет собой сеть из дымоходов, расположенных вертикально друг от друга. Перед тем как выйти наружу, дым проходит по всем каналам, обогревая их.

Колпаковые

Такая система используется в качестве пристройки к печи, сделанной из чугуна. Устройство оборудовано двумя камерами, которые находятся вертикально. Газ будет находиться в них до тех пор, пока не остынет полностью. Только после этого он выходит наружу. Так как горячий дым находится длительное время внутри конструкции, щиток прогревается намного сильнее. Главным преимуществом такой системы является возможность монтажа дополнительной задвижки. Таким образом можно будет регулировать уровень нагрева.

Недостатки металлических варочных печей и как их исправить

1. У компактных габаритов металлических печек есть и недостаток – слишком маленькая поверхность воздушного теплообмена.
2. Помимо этого, газообразные продукты сгорания обладают очень высокой температурой — от +300° градусов и более. Поэтому приходится думать о пожарной безопасности и термоизолировать дымоход.
3. Как известно, КПД печек пропорционален обратно температуре выводимых отходов сгорания. Для приготовления же еды варочные агрегаты используют далеко не всю генерируемую тепловую энергию.
4. Помимо этого, такие печи обычно имеют короткие дымоходные каналы. Поэтому и они поглощаются немного тепла.

1. Такие тепловые потери с любой точки зрения нерациональны. Возникает нужда их минимизировать. Один из самых распространенных способов понизить энергетические потери печи — это оснастить агрегат своими руками отопительным щитком.

Что представляет собой устройство

1. Щиток представляет собой пристраиваемую к печи небольшую кирпичную стенку, внутри которой имеется развитая система дымоходов.
2. С топкой такие устройства почти никогда не делаются. Нагревается щиток благодаря отводимым от печки газам. Конструктивно стенка не способна выбрасывать много тепла в окружающую среду.

1. Есть более сложные и удобные конструкции, цена которых выше. Они оснащаются своими топками небольшого размера. Можно их делать и независимыми от варочной плиты и пристраивать, например, к печам с камином.
2. Кирпич имеет хорошую теплопроводность, а главное — высокую теплоемкость. Разогреваясь при растопке печи либо приготовлении еды, он отдает тепло комнате несколько часов. Так можно получить аналог печки из кирпича. Только более простой конструктивно и за меньшие деньги.

Требования к обустраиванию щитков

Необходимо помнить о надежности основания фундамента и его хорошей защиты от негативного воздействия влаги (к примеру, слоем рулонного кровельного материала). Это обезопасит от проникновения влаги на щиток

Также нужно строго предусматривать все требования к противопожарной безопасности.

Чтобы не позволить образования лишней конденсированной влаги и уменьшения тяги, нужно контролировать самую большую температуру выходящего дыма, которая обязана составлять не больше 120 градусов.

Специфики материалов

Стенку дымоотвода лучше возводить из ровного и лишенного сколов кирпича. Все стыки между рядами, все швы обязаны быть качественно и одинаково заделаны при помощи раствора. Упавший вниз агрегата раствор следует удалить оттуда через специализированные проемы для очищения печи.

Замечательным для укладывания щитка считается размер в половину кирпича, за счёт чего исключается его быстрое остывание.

Для строительства щитка допускается применить традиционный кирпич

. Только одно требование – он не обязан быть пустотелым. Замазывать швы между слоями кирпича лучше не раствором из цемента, неприспособленным к воздействию большой температуры, а глиняной массой.

Правильно сложенный отопительный щиток

повышает КПД печки с 30% приблизительно до 65%.
