Критерии выбора системы отопления для гаража

Если гараж пристроен к дому, то и промерзать он вряд ли будет за счет теплоотдачи здания. В этом случае лучше всего присоединить гараж к общей водяной системе отопления дома. Нагрузка на котел будет выше, поэтому оптимально сразу обустраивать отопление для гаража и жилого пространства, чтобы правильно подобрать оборудование. Количество радиаторов в гараже зависит от его размеров.

Впрочем, подключить гараж к домашней системе отопления не всегда возможно, даже если он пристроен к зданию. Что уж говорить о тех гаражах, которые находятся далеко от дома. В этом случае приходится обустраивать автономную отопительную систему, которую выбирают с учетом следующих факторов:

• стоимость монтажа и эксплуатации;
• доступность того или иного вида топлива. Например, в районах, где присутствуют частые перебои с электричеством, вариант отопления конвектором или тепловой пушкой точно отпадает;
• сложность монтажа;
• требуемая мощность отопления. Отапливать большой гараж электрическими обогревателями, как минимум, глупо;
• пожарная безопасность;
• особенности эксплуатации. К примеру, котлы на твердом топливе нуждаются в постоянном присмотре и частой загрузке топлива.

Еще несколько десятилетий назад чуть ли не единственным возможным способом прогреть воздух в гараже была буржуйка. К счастью, сегодня есть масса куда более удобных и практичных вариантов.

Отопление в гараже своими руками можно создать следующими способами:

• водяное отопление с котлом;
• использование газовых обогревателей;
• использование котлов на твердом топливе и дизеле;
• электрическое отопление;
• воздушное отопление;
• печи отработки.

Повторим, идеального варианта не существует – он подбирается в каждом отдельном случае с учетом массы факторов.

Что такое тёплый пол

Тёплый пол (ТП) – одна из разновидностей отопительных систем, обеспечивающая прогрев нижнего перекрытия с последующей теплоотдачей обогреваемому пространству. Требует правильного устройства основания/плиты, утепления, гидроизоляции.

Система «тёплый пол» была задумана как альтернатива радиаторному отоплению, работающему по принципу теплового излучения и конвекции. Причём соотношение первого и второго фактора находится в пределах 80/20%. Но практика показала, что ТП на больших площадях рациональнее использовать как резервное отопление.

Причина в том, что для инициации процесса теплоотдачи в обогреваемое пространство тёплый пол сначала должен прогреть бетонную стяжку. На больших площадях это длительный процесс. Поэтому ТП эффективен только при постоянной длительной работе, без периодов включения-выключения.

Воздушное отопление гаража

Отопить гараж зимой помогут электрические, газовые и дизельные тепловые пушки. О первых мы уже писали – они работают от электросети и потребляют гигантское количество электроэнергии. Газовые и дизельные пушки позволяют организовать довольно эффективное и более дешевое отопление гаража, радуя высокой производительностью. В качестве топлива здесь используется сжиженный газ или солярка. Сгорающее топливо образует большое количество тепла, которое нагнетается в помещение мощным вентилятором.

Достоинства газовых и дизельных пушек для организации отопления гаража:

Такая система является самым мобильным вариантом для обогрева, ее в любой момент можно перенести в другое место, где она через считанные минуты сможет прогреть небольшое помещение.

• Высокая производительность – возможность отапливать помещения большого объема;
• Простота в эксплуатации – оборудование не создает никаких проблем и не нуждается в обслуживании;
• Подходят для организации отопления не только в гаражах, но и в любых других технических помещениях.

Есть и минусы:

• Газовые и дизельные тепловые пушки ориентированы на отопление гаражей и технических помещений большого объема, для небольших построек они не подходят;
• В процессе работы образуются продукты сгорания, в связи с чем необходима хорошая вентиляция;
• Для работы любых видов пушек нужна электроэнергия – она необходима для работы горелок и вращения вентиляторов.

В некоторых условиях недостатки весьма существенные.

Проблема отвода продуктов сгорания решается с помощью дизельных тепловых пушек непрямого нагрева, оснащенных дымоходами – они отводят дым за пределы помещений.

Требования

Прежде чем приступить к монтажным работам, составляют схему ТП. На её основании определяют требуемое количество материалов, рассчитывают мощность системы отопления. При её проектировании учитывают требования, предъявляемые к устройству тёплого пола и используемым материалам.

Водяные полы:

1. Нагревательный контур должен отстоять от стен не менее, чем на 15 см.
2. Согласно СНиП 41-01-2003, п. 6.5.12, температура ТП для помещений с временным нахождением людей не должна превышать 31°С, с постоянным присутствием человека – 25°С.
3. Согласно СП 41-102-98, перепад температур на разных участках отопительной системы не должен превышать 10°С.
4. Согласно СП 41-102-98 п. 3.5 а, предельно допустимая температура теплоносителя – 55°С.
5. Поверхность, на которую укладывают ТП, должна быть ровной. Допустимы перепады в пределах 5 мм. В противном случае высок риск «завоздушивания» труб.
6. До заливки стяжки по периметру помещения, вокруг колонн и других возвышающихся над нижним перекрытием элементов необходимо проложить демпферную ленту.
7. В целях предотвращения утечки тепла по направлению к грунту или в нижнее помещение укладывают слой теплоизоляции. Оптимальный выбор – фольгированные материалы толщиной 5-10 мм.
8. Рекомендуется использовать любой из двух способов укладки петель: «одиночный змеевик» или «спиральная». В первом варианте распределение температуры поверхности пола будет неравномерным. Такой способ оптимален для локального обогрева какого-либо пространства гаража (например, в месте стоянки авто).
9. Монтаж труб должен осуществляться согласно разметке, нанесённой на теплоизолятор. Для выполнения задачи используют якорные скобы, которые крепят с шагом 30-40 см.
10. При заливке стяжки давление в трубах должно соответствовать 0,3 Мпа.

Электрические полы:

1. Нагревательные элементы укладывают на расстоянии не менее 5 см от мебели, стояков централизованной системы отопления, бытовой и иной техники.
2. Для максимальной эффективности системы ТП, нагревательными элементами должно быть охвачено не менее 70% площади помещения.
3. Блок управления размещают не ниже 90 см от пола.

Основные способы утепления

Естественно, что в преддверии холодов возникает желание утеплить строение всеми возможными способами. Чем раньше это желание появится, тем лучше.

Кроме схемы и варианта обогрева желательно заранее продумать и предусмотреть способы сокращения потерь тепла, к которым относятся:

• Пенопласт (пенополистирол). Этот материал отлично подходит для полотнищ ворот. Если сравнивать его с такими волокнистыми утеплителями как минеральная вата, стекловата и с созданными на их основе плитами, то пенопласт обойдется вам дешевле. К тому же он более прочен и не вбирает в себя влагу. Не забывайте про антикоррозийную защиту металла ворот.
• Стекловатные (минераловатные) плиты. Этот материал, наряду с пенопластом, используется для внутренней облицовки стен и крыши. Плиты наклеиваются на поверхности с помощью специальных свежеприготовленных клеевых составов. Сами плиты от механических повреждений и влаги защищают штукатуркой, которую армируют стекловолоконной сеткой для увеличения её прочности.
• Сайдинг. Или прочие полностью подготовленные к монтажу облицовочные системы. Вся эта отделка служит для наружной защиты строения от морозов. Если гараж является отдельно стоящей постройкой в составе усадьбы, то его можно облицевать декоративным кирпичом.
• Плотная завеса. Металлические гаражные ворота – плохая защита от мороза. Не пропускающую потоки холодного воздуха завесу можно соорудить при помощи подходящего по размеру куска плотного полиэтилена в 0,8 мм или брезента. Крепится эта конструкция точно так же, как обычная занавеска.

Лучше, если своеобразный занавес можно будет раздвинуть, когда машина выезжает или въезжает.

Крышу гаража утепляют как изнутри, так и снаружи. В качестве дополнительной защиты ворот, плиты пенопласта, закрепленные на створках, можно зашить фанерой или вагонкой. В качестве обязательных мер утепления обустраивается дополнительная вентиляция. Она поможет вывести из помещения не только выхлопные газы, но и лишнюю влагу.

Разумеется, если мы не хотим отапливать «космос», следует тщательно утеплить весь гараж, не забывая при этом сохранить качественную вентиляцию

Материалы, подходящие для утепления гаража, также используются в качестве утеплителя для стен, пола и потолка жилого дома. И технология их монтажа будет аналогичной. В связи с этим рекомендуем вам ознакомиться с инструкциями по утеплению и детальными советами по выбору подходящего материала:

• Утепление потолка в доме с холодной крышей: виды эффективных утеплителей + инструкции по укладке
• Виды утеплителей для стен дома изнутри: материалы для утепления и их характеристики
• Утепление пола по лагам: материалы для теплоизоляции + схемы утепления

Обогрев твердым топливом

Широко используемый вариант обогрева гаража. Котлы на твердом топливе полностью автономные и в то же время экономичные. В качестве топлива могут использоваться:

1. Отработанное масло (отработка). Стоит дешево, требуется немного топлива. Но они пожароопасные, в процессе эксплуатации испускают огромные объемы угарного газа.
2. Уголь. Дешево и сердито, но довольно грязно.
3. Дрова. Самое дешевое топливо.

Сжигание топлива производится в совместимом котле. Самый экономный – пиролизный. Одной закладки топлива в нем хватит на 8 – 12 часов активного обогрева. В сочетании с жидкостным контуром с теплоносителем такой способ отопления позволит нагреть изнутри гараж до комфортной температуры в 15 – 18 градусов и поддерживать её в течение 5 – 10 часов.

Современные пиролизные котлы поддерживают подключение автоматического регулятора подачи воздуха. Таким образом можно настраивать их производительность

А можно и просто установить «буржуйку», отапливать гараж ею. Это будет оптимальным вариантом, если его площадь не превышает 20 – 30 м². Но дополнительно потребуется монтировать дымоход и систему вентиляции (хотя бы с естественным притоком воздуха).

Какое отопление самое выгодное?

Схемы отопления ИК обогревателем и электроконвектором

Для определения самого выгодного варианта отопления гаража можно воспользоваться сравнительной таблицей.

Таблица 1. Преимущества и недостатки отопительных систем для обогрева гаражного помещения

Система	Плюсы	Минусы
Электрические обогреватели (тепловентиляторы, инфракрасные)	Стоят недорого, условно безопасны, для установки не требуют проведения специализированных работ	Быстро обогреть гараж до 15 – 18 градусов не получится, потребляют большое количество электроэнергии, инфракрасные вредят лакированному покрытию авто
Газовая пушка	Экономная, быстро прогревает помещение	Пожароопасные, требуют регулярного обслуживания
Газовые котлы и конвекторы	Экономный расход газа, быстрый обогрев	Стоят недешево, требуют обустройства жидкостного контура с теплоносителем, обязательно монтируется дымоход, установку поручать необходимо специалистам
Котлы на твердом топливе	Дешевые, жидкостный контур с теплоносителем монтировать не обязательно, топливо стоит очень дешево, не требовательны в плане ухода и обслуживания, быстрая установка	Пожароопасные, необходимо выводить дымоход

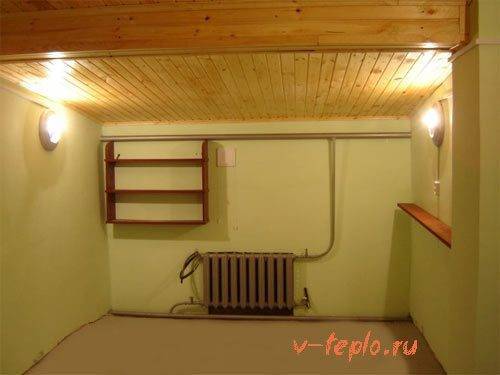

Особенности водяного отопления в гараже

Сложность теплого ангара заключается в непостоянной работе. При длительном отключении обогрева может произойти разрыв цепи по причине замерзания воды в трубах.

Основная особенность водяного отопления в помещении заключается в прогревании его до температуры + 5-8 0С. Это обеспечит необходимый прогрев машине и предотвратит развитие коррозии металла.

Совет! Заполнение труб водяного отопления антифризом предотвратит разрыв элементов системы при непостоянном прогреве гаража.

Схема включает:

• котел;
• радиаторы;
• магистраль подачи горячей воды и отвода остывшей.

Задача котла – нагревать воду, которая движется по трубам к отопительным батареям. Остывшая жидкость по обратному ходу возвращается в котел и схема зацикливается.

Как выбрать тип отопления гаража

Каким образом отапливать гаражное помещение – выбор каждого хозяина. Необходимо подобрать наиболее практичный из всех предложенных методов. Среди многочисленных факторов, влияющих на принятие решения, наиболее значимыми являются:

• Используемый тип топлива
• Простота системы
• Стоимость

Вводный видео обзор

https://youtube.com/watch?v=hD2Ud2ZdWFk

Немаловажное значение имеет расположение гаража по отношению к жилому доме. Если он размещается от него на удалении, рекомендуется подумать об организации автономной отопительной системы

В случаях, когда он находится в непосредственной близости – отопительные системы можно объединить, проложив труб и установив 1-2 радиатора.

Продумывая отопление в гараже, многие ставят на первые места ее соответствие следующим требованиям:

1. Простота эксплуатации
2. Легкость в обслуживании
3. Эффективность
4. Доступность

Значительное влияние на выбор будет оказывать площадь помещения и количество располагаемых в нем автомобилей

Для небольшого пространства можно не обустраивать полноценное отопление, остановив свое внимание маленькой классической буржуйке, самодельном котле или тепловой пушке

Способы водяного отопления гаража

Выбор топлива существенно влияет на схему отопления в помещении. Следует учитывать периодичность работы цепи. Если гараж находится далеко от дома и ежедневно не отапливается, то при сильных заморозках трубы и радиатору могут разорваться. На этапе проектирование следует тщательно продумать тип котла и вид топлива.

Существует несколько разновидностей топлива:

• газ;
• твердое топливо (уголь, дрова);
• жидкое топливо (отработанное техническое масло);
• электроэнергия.

Внимание! Твердое и жидкое топливо требуют дополнительного обустройства склада для его хранения. Выбор осуществляют на основании стоимости топлива и автономности

Выбор осуществляют на основании стоимости топлива и автономности.

Водяное отопление в гараже без электричества

Наиболее распространенное топливо в частном секторе – газ. Достоинство этого вида в невысокой стоимости и доступности. Газовое отопление не требует постоянного наблюдения. При бесперебойной подаче газа, обеспечен непрерывный обогрев.

Однако если газопровод не проходит по местности, в которой расположена постройка, выбирают другой вид топлива, т. к. провести газовую ветку очень дорого.

Газовый котел для автономного отопления – недешевое удовольствие, особенно если речь идет об отоплении гаража

Жидкое топливо относится к малобюджетному виду. Большим недостатком такого варианта обогрева является необходимость наличия места для хранения отработанного масла. Потребуется большое количество бочек или канистр и место, где можно хранить все запасы. Это пожароопасно.

При наличии котла для жидкого топлива необходимо постоянно следить за его уровнем наполнения, поэтому придется часто наведываться в гараж, чтобы трубы отопления не разорвались

Твердотопливный котел поможет обустроить водяное отопление в гараже на дровах, угле, мусоре или прессованных брикетах. Этот вариант подойдет, если в ангар хозяин сможет наведываться ежедневно и подбрасывать порцию в топку. Ведь в гараже достаточно обеспечить плюсовую температуру, сильно прогревать помещение не нужно. Если своевременно не подбросить новую порцию топлива, система может промерзнуть, а трубы разорваться.

Твердотопливный котел требует постоянной порции топлива, иначе система остынет

Для ангара можно обустроить водяное отопление при помощи буржуйки. Эта печь рассчитана на помещение площадью до 30 м2.

Водяное отопление в гараже от электричества

Электрический котел – наиболее оптимальный вариант для схемы водяного отопления в помещении. Не требуется проведения дополнительной магистрали и наличия складской территории для размещения топлива.

Электрический котел обеспечивает надежность и комфорт, не требует дополнительного обустройства дымохода и подвода

Достоинства электрического котла:

• компактность;
• надежность;
• не требует обустройства подвода;
• не требует строительства дымохода;
• прибор оснащен системой безопасности: в случае перегрева система отключится;
• может работать от аккумулятора при аварийном отключении;
• при аварийном отключении электроэнергии, котел сам включится в работу.

Несмотря на высокую стоимость электроэнергии, выбор этой схемы обогрева оптимален, т. к. в помещении достаточно прогреть воздух до плюсовой температуры, а топлива потребуется немного.

Какой тип отопления выбрать

Выбор, как и чем прогревать гараж, зависит от множества факторов. При подборе и проектировании системы нужно учитывать всё – от типа обогрева и топлива до тепловых потерь помещения и возможности покупать готовое оборудование.

При выборе типа отопления и оборудования учитывайте:

1. Где находится гараж. Если он располагается в подвале или является пристройкой, то к нему можно протянуть водяное отопление из дома. В отдельно стоящем помещении поддерживать тепло постоянно очень трудно и затратно.
2. Покупать или делать оборудование самостоятельно. В ряде случаев обогреватель легко собирается из подручных средств, но если нет необходимых навыков и инструментов, быстрее и проще купить фирменную технику. Также оцените свои силы при монтаже – даже если вы купили технику, можно сэкономить на её самостоятельной установке.
3. Какое топливо выбрать. Всё зависит от доступности и стоимости горючего в вашем гараже. Узнайте, нет ли лимитов на электричество, перебоев с газом или трудностей с подвозом и хранением твёрдого топлива.

Каждый пункт напрямую влияет на стоимость отопительной системы – она может обойтись как в несколько сотен, так и в несколько сотен тысяч рублей.

При выборе отопления гаража необходимо учитывать важное правило — чем дороже энергоноситель, тем дешевле организация этого способа

Система отопления должна быть:

• Автономной (не зависеть от перебоев в подаче горючего);
• Безопасной (с системой аварийного отключения);
• Выгодной (не расходовать слишком много горючего).

Дешевле всего собрать или спаять оборудование своими руками, но покупная техника считается более безопасной и удобной.

Техника безопасности

Обычно в гараже сосредоточены легковоспламеняющиеся предметы и жидкости. Поэтому прежде всего нужно минимизировать шансы возгорания:

• Электропроводке необходимо заземление;
• Между источниками тепла и легковоспламеняющимися предметами должно быть безопасное расстояние;
• Пол под приборами не должен гореть;
• За включенными приборами нужно следить;
• Топочные для газовых и твердотопливных котлов должны быть изолированы.

Второй источник опасности – отравление угарным газом. Фирменное оборудование обычно имеет системы автоотключения, но некоторые модели и самодельные приборы часто её не предусматривают

Уделите особое внимание отводу продуктов сгорания из помещения – используйте утеплённые трубы достаточного сечения

Автономные системы отопления

Остановимся подробнее на преимуществах и недостатках разных способов автономного отопления гаража, в которых есть свои особенности и нюансы способные доставить немало проблем если их не учесть на стадии проектирования.

Газ

Главное достоинство газовой системы отопления – экономическая выгода. С точки зрения стоимости газ – наиболее дешевое топливо, выигрывающее и у электричества, и у дизельного топлива. Кроме того, у газового генератора достаточно высокий КПД — 90%.

Однако необходимо помнить, что газ – опасное взрывчатое вещество. Монтировать систему газового отопления в гараже своими руками ни в коем случае нельзя. Необходимо пригласить квалифицированного специалиста, который сможет самостоятельно установить и запустить систему, гарантируя её полную безопасность при дальнейшей эксплуатации.

Схема газового отопления в гараже

Помимо того, запрещены сомнительные самодельные детали – использовать следует только качественное оборудование промышленного производства. Не нужно бояться лишний раз перестраховаться — ведь речь идет не только о сохранности вашего имущества, но и о вашей жизни.

Несмотря на все вышеперечисленные преимущества, организовать газовую систему в гараже будет невозможно, если поблизости нет магистрального газоснабжения.

Электричество

Электричество – наиболее доступный источник энергии для превращения в тепло. Способы его применения для обогрева гаража разнообразны – это и отопительные приборы, и тепловая пушка, и электрический котел. При желании вы можете собрать собственную конструкцию своими руками или купить готовую.

Доступность электричества и большой выбор приборов работающих на нём – главные плюсы этого варианта, именно поэтому данный вид обогрева столь популярен.

Схема электрического отопления

Однако есть и недостатки.

• Расходы на электричество будут выше, чем например на газ или уголь;
• Дешевые электрические приборы не слишком надежны и часто выходят из строя.
• Электропроводка должна быть выполнена из толстого кабеля.

Дрова и уголь

Если независимость от централизованных источников подачи газа и электричества для вас критична (например, наблюдаются перебои с тем или другим), на помощь могут прийти старые проверенные средства – твердое топливо, такое как дрова или уголь.

Этот вариант весьма экономичен – незамысловатую печку вполне можно собрать и своими руками. Но в эксплуатации такая печка требует особого внимания и ухода, ее нужно регулярно чистить, следить за ее работой и помнить, что в гараже не должно находиться взрывоопасных веществ. К тому же гараж должен быть снабжен хорошей системой вентиляции.

Отработка

Отработанное машинное масло может послужить вам топливом для обогрева вашего гаража – его необходимо лишь очистить и переработать специальной теплоустановкой. Этот вариант подойдет, если у вас есть желание собрать такой аппарат своими руками – он несложен и позволяет экономически эффективно использовать отработанное сырье.

Важно! Из-за того, что отработанное масло неоднородно, можно ожидать, что такой аппарат будет скоро изнашиваться и довольно часто ломаться.

Суммируя перечисленное, можно подвести итог: выбор системы автономного отопления – это выбор баланса между стоимостью топлива, стоимостью оборудования и сложностью эксплуатации. Электрическое отопление для гаража обходится довольно дорого, но организовать его, пожалуй, легче всего, газ дешев, но установка оборудования потребует значительных материальных трат.

Однако и самодельные нагревательные приборы, использующие твердое топливо (дерево, уголь) сбрасывать со счетов никак нельзя – иногда, в отсутствие другие источников энергии они могут быть единственным выходом.

Использование отработки для отопления гаража

Распространенным можно назвать отопление гаража с помощью отработанного масла. Этот способ наиболее популярен в мастерских по ремонту автомобилей. К тому же, печи для него легко строятся из подручных средств.

Однако отопление гаража своими руками имеет ряд минусов, среди которых малая надежность оборудования и минимальный уровень безопасности. Для постоянного отопления гаража данный метод является менее предпочтительным из всех рассмотренных ранее.

Ранее на нашем сайте мы уже выкладывали подробное руководство по самостоятельному изготовлению печи на отработанном масле, ознакомится с ним можно тут

Устанавливаем отопление схема и порядок работ

Водяное отопление своими руками производится по четкому плану действий.

Итак, у вас нарисована схема частного дома, на ней отмечены будущие батареи, просчитана длина труб, вы уже определились с системой отопления дома, изучили видео и готовы приступать к строительным работам своими руками.

По возможности, система секций должна быть шире оконного блока.

Однако на практике это не всегда выдерживается. Если окна частного дома не пропускают холодный воздух внутрь помещения, то суммарная длина всех секций может быть меньше, чем окно.

Установка радиаторов осуществляется четко по уровню и всегда ниже оконного проема. Красота, конечно, важна, но не первостепенна.

Случайно допущенный уклон, даже небольшой, создаст эффект подземной речки – со стороны приподнятого края будет раздаваться журчание жидкости. Поэтому проверяйте установку уровнем.

Важно соблюсти расстояния от пола и от стен. Идеальным принято считать расстояние от батареи до стены 3-5 м, а до пола – не более 10 см. Для удаления случайно попавшего воздуха стоит вмонтировать вентиль или кран Маевского

Для удаления случайно попавшего воздуха стоит вмонтировать вентиль или кран Маевского.

К развешенным радиаторам подводится штроба. Рассчитайте так, чтобы остался паз глубиной 4-6 мм от фитинга до края — при нагреве труба может увеличиться.

Используйте длину менее 10 метров или вваривайте изгибы для компенсации теплового расширения.

Есть варианты применения медных или нержавеющих труб, однако наиболее хорошо себя зарекомендовали в сочетании «цена-качество» армированные полипропиленовые.

Они относительно недорогие и их удобно монтировать.

Существуют разные модели подключения радиаторов, проводящих водяное теплоснабжение.

Нижняя схема (подвод и отвод присоединяются к нижним патрубкам секций), она чревата теплопотерями 12-15% и неравномерным прогревом батарей.

Ее стоит принять во внимание, когда есть риск попадания в систему песка и взвесей – они будут вынесены в грязевой фильтр. https://www.youtube.com/embed/BZ7Al3p9iO0. https://www.youtube.com/embed/BZ7Al3p9iO0

При одностороннем подключении подвод монтируется к верхней части секции, а обратка – к нижней части этой же секции. При таком подключении все секции прогреваются равномерно.

Если количество секций значительно, то оптимально применять диагональное подключение. Оно отличается от одностороннего тем, что отвод монтируется к нижней части противоположной секции.

Когда ясна схема подключения секций батарей отопления, приступаем к установке системы труб.

Конечно, стоит посмотреть видео монтажа и потренироваться на обрезках, оставшихся после того, как окончена установка трубы в штробу.

Оплавляем трубу и фитинг разогретым до 260 градусов паяльником. Совмещение нужно производить путем вдавливания меньшего сечения в большее.
