Топ 5 лучших моделей
В торговой сети сегодня можно найти как сравнительно недорогие и простые отечественные котлоагрегаты, так и полнофункциональные автоматические котлы западных производителей популярных фирм: Stropuva – литовского производителя, Buderus – германская котельная марка, WATTEK – чешский котел ACV – бельгийский производитель котельного оборудования и австрийскую марку Wirbel.
Наиболее популярными производителями российских фирм, выпускающие котлоагрегаты длительного горения являются Магнум, Новосибирской металлообрабатывающей компании, ZOTA, выпускаемого компанией Красноярскэнергокомплект и Теплов Универсал Костромского завода.
Stropuva S 15 U
Небольшой литовский котел с тепловой мощностью 15.0 кВт, способный отопить дом до 150 м2, самый лучший агрегат для теплоснабжения некрупных частных домов. Марка S 15 U обладает универсальностью и способна функционировать на любом твердом топливе.
Лучшие характеристики котла обеспечены при использовании каменного угля, при его загрузке в топочную камеру 217 л, котел способен работать 7 суток с КПД от 86 до 90%, вырабатывая теплоноситель с температурой 75 С.
При работе с дровами нужно использовать только сухие, чтобы препятствовать образованию дегтя на стенках в топке. Котел имеет массу 205 кг и срок эксплуатации более 10 лет.
Цена: 91 500 руб.
Liepsnele L20-U
Литовский котлоагрегат, с более мощной установкой 20.0 кВт, аналог Стропувы, с более совершенными характеристиками и поэтому дорогой комплектацией агрегата. Он имеет самую объемную топку – 320 л, а КПД, практически равным газовому котлу — до 91%. Чугунный теплообменный аппарат обеспечивает срок эксплуатации до 25 лет.
Универсальность по топливу позволяет использовать любое твердое топливо, однако самый длительный период работы на 1 заправке до 7 суток обеспечивается каменным углем. Максимальная температура воды на выходе из котла – 80 С.
Невысокое рабочее давление горячей среды 1,5 атм., допускает использовать его только в отопительных системах с естественным движением теплоносителя.
Цена: 110 000 руб.
Galmet Top
Польский пиролизный котел верхнего горения с тепловой мощностью 20 кВт, для нагрева дома площадью 160-200 м2. Это очень современная универсальная модификация с 100 % уровнем автоматики, умным PID-контроллером, дутьевым электровентилятором и погодозависимой автоматикой.
Температура теплоносителя на выходе 55- 80 С. Отличительная возможность управления двумя отопительными контурами теплый пол + ГВС, а также имеется встроенный насос рециркуляции.
Несмотря на очень качественную тепловую изоляцию, производитель не смог добиться высокого КПД работы котла, он не превышает на угольном топливе – 87%. Теплообменник стальной, поэтому срок службы тоже не большой – 15 лет.
Цена: 89 000 руб.
Неделька КО-60
Очень популярная в России и странах СНГ модель с названием отвечающему за недельный срок работы от одной загрузки, при этом объем камеры не превышает 160 л. Мощность очень высокая для таких габаритов: пиковая 60 кВт, а в режиме длительного горения 25 кВт, управляется автоматикой и может обогреть площадь до 350 м2.
Высочайший КПД – 92 % достигается при использовании качественного угля. Этому также способствует рабочий пульт управления тепловыми процессами котла Prond Proton 405.01 и дутьевой вентилятор WPA X2, для создания наддува котла.
Теплообменный аппарат и корпус агрегата сделаны из очень толстой топочной стали, что увеличивает срок службы, хотя и привело к увеличенному весу в 420 кг.
Цена: 130 000 руб.
Универсал TA-40
Водонагревательный отопительный котел нижнего горения с верхней загрузкой Теплов Универсал 40 кВт Костромского завода, имеет возможность обогревать любые жилые и промышленные помещения до 400м2 с одновременной подготовкой ГВС. Котел по топливу универсальный, способный работать на любом твердом топливе.
В продаже имеются автоматизированная либо энергонезависимая компоновка агрегата. КПД котла не выше 82 % в ручном режиме, при использовании автоматики превышает 85 %.
Программное обеспечение котла способно поддерживать температурный режим в доме на протяжении суток, а также распределять мощность по приоритетам “отопление – ГВС” в 4-х режимах. Цена: 103500 руб.
Создание котла на дровах своими руками
Отопительные системы и оборудование стоят достаточно дорого. Не каждая семья может себе позволить приобрести новый котел для установки на даче. Придется потратить значительную сумму на его покупку и последующий монтаж. Однако при желании всегда можно изготовить котел на дровах своими руками, способный обогреть жилую площадь.
По своему конструктивному исполнению самодельные дровяные котлы могут быть различными. От их устройства зависит эффективность обогрева и простота эксплуатации
Решив сделать все своими руками, стоит сначала обратить внимание на самую простую конструкцию. Пиролизные дровяные котлы требуют наличия определенных знаний и навыков
Хотя их КПД значительно выше.
Схема отопления с двумя котлами
Часто с твердотопливной установкой используют маломощный прибор, работающий на ином виде горючего, – электрокотел или газовый, запитанный от баллона.
Это дает такие преимущества:
- Если пользователь забудет подложить дрова, второй агрегат запустится автоматически и не даст системе остыть.
- Основной отопитель работает с максимальным КПД.
Основное оборудование подбирают не по наименее низкой, а по среднезимней температуре. Это дает возможность эксплуатировать его большую часть времени в режиме номинальной производительности, а значит, с максимальным КПД.
Схема отопления с двумя твердотопливными котлами.
Второй котел используют:
- в экстремальные холода;
- во время простоя основного отопителя из-за отсутствия горючего или в период обслуживания;
- в межсезонье (в одиночку).
Применяют разные схемы подключения:
- параллельную;
- последовательную;
- каскадную.
Топливо для пиролизного котла
Твердотопливные пиролизные котлы практически всеядны. В качестве топлива можно использовать разнообразные виды твердого топлива: начиная от обычных дров и заканчивая торфом.
Исходя из этого, топить котел можно любым видом твердого топлива, но все же каждый вид отличается присущими только ему качествами и свойствами, поэтому будет отличаться и работа котла.
Следовательно, выбор топлива является очень важным процессом.
Использование обычных дров.
Дрова для твердотопливных пиролизных котлов должны быть обязательно сухими (допускается использование дров с влажностью не более 20%). От сухости зависит теплоотдача котла.
Загружая поленья в топку, размещать их нужно плотно друг к другу, а вверху следует оставлять свободное пространство не менее 20 см. Стоит отметить, что можно использовать и неколотые дрова.
При первой загрузке необходимо использовать приблизительно половину порции дров, остальные помещаются по мере прогорания в котле. Сгорают дрова неравномерно – их необходимо все время аккуратно раскладывать по поверхности топки, при этом не допускать охлаждения твердотопливного пиролизного котла.
Минусом использования дров есть то, что топку этим видом топлива невозможно автоматизировать. Плюсом же есть тот факт, что это очень экологичный способ отопления помещения.
Использование торфа.
При использовании торфа в качестве топлива для твердотопливного пиролизного котла необходимо придерживаться определенных правил. Во-первых, топливник должен всегда быть очищен от золы, а во-вторых, поддувальная дверца должна быть закрытой.
Торф следует выкладывать на колосниковую решетку. На этот слой для лучшей растопки можно положить немного дров и прикрыть все это еще одним слоем торфа. Затем открыть задвижку дымоотвода и приступать к растопке.
Во время работы твердотопливного отопительного оборудования необходимо следить за тем, чтобы торф всегда лежал равномерным слоем. Такое расположение торфа обеспечит максимальную теплоотдачу.
Использование угля.
Чтобы получить наилучший уровень тепла с помощью угля в качестве топливо, необходимо использовать специальный топливник – шахту с колосниковой решеткой и вертикальными стенками.
Топливник должен быть достаточно высоким, расстояние между сводом и решеткой должно быть минимум 50 см. Топочные и поддувальные дверцы должны быть сделаны из чугуна, оптимальное расстояние между дверцами – 21 см.
Кроме того, дверцы рекомендуется строго герметизировать. Следует помнить, что при использовании угля новую порцию топлива стоит подбрасывать только тогда, когда первая хорошо разгорелась. При этом нужно постоянно поддерживать равномерный слой и не допускать прогорания угля до решетки.
Использование топливных брикетов.
Сегодня топливные брикеты – это самое оптимальное средство для топки твердотопливных пиролизных котлов. Можно использовать как угольные, так и торфяные брикеты.
Благодаря использованию брикетов, Вы получите высокую теплотворность, ровный процесс горения (не нужно вмешиваться в сам процесс горения и поправлять слои), высокую плотность горящего слоя, небольшое количество пламени и минимальное количество дыма.
Также преимуществом есть сгорание брикета без остатка и удобство фасовки брикетов. Топку твердотопливного пиролизного котла ведут до полного сгорания топливных брикетов. Если же остаются несгоревшие брикеты, их используют вторично.
Размеры стандартной топки котла регламентируют размеры используемого топлива (габариты дров или брикетов). Как правило, для топлива в газогенераторных котлах используются поленья длиной » 400 мм, и диаметром до 200 мм. Размер топливных брикетов – 300х30.
Вместе с дровами или брикетами можно в качестве топлива использовать и опилки. Но брать их следует не больше трети от основной части топлива по объему.
Инструкция по эксплуатации предусматривает, что влажность топлива не должна быть выше 45%. Чем меньше влажность древесины, тем больше мощность котла и тем дольше он сможет проработать без ремонта.
Например, килограмм древесины 20% влажности при сгорании дает тепла эквивалентного 4 кВт-ч, а дрова 50% влажности – всего 2 кВт-ч. Кроме того, что при увеличении содержания влаги в топливе, снижается удельная теплота сгорания, значительно увеличивается расход топлива.
Принцип действия и преимущества
Практика использования твердотопливных установок с водяным контуром показывает, что самым простым и приемлемым вариантом является изготовление и применение для отопления дома классических самодельных устройств прямого горения на дровах.
Самодельные твердотопливные установки для обогрева частного дома – хорошая альтернатива дорогостоящему газовому и электрическому оборудованию
Преимущества самодельной установки
Помимо экономии средств, выбор в пользу самодельной установки имеет и другие преимущества:
- Профессионально выполненный из качественных материалов и комплектующих теплогенератор выдерживает критические нагрузки при избыточном давлении до 4 Атм. Такие ситуации случаются при закипании воды в рубашке и теплообменнике по причине прекращения циркуляции теплоносителя, возникающего по разным причинам. Последствием высокого давления пара может стать разрыв теплообменника в слабом месте.
- При изготовлении конструкции своими руками есть возможность ее усовершенствования в соответствии с вашими требованиями, своей системой отопления, под доступный вид топлива.
- Модернизацию установки проводят поэтапно. После года успешной эксплуатации базовой модели можно ее автоматизировать, добавив комплект автоматики. Делается это в перерыве между отопительными сезонами. На следующий год вносятся новые, улучшающие систему изменения.
Правильно обустроенная отопительная система, практичный, надежный и экономичный котел, изготовленный собственноручно, на долгие годы обеспечат комфорт и уют в вашем доме

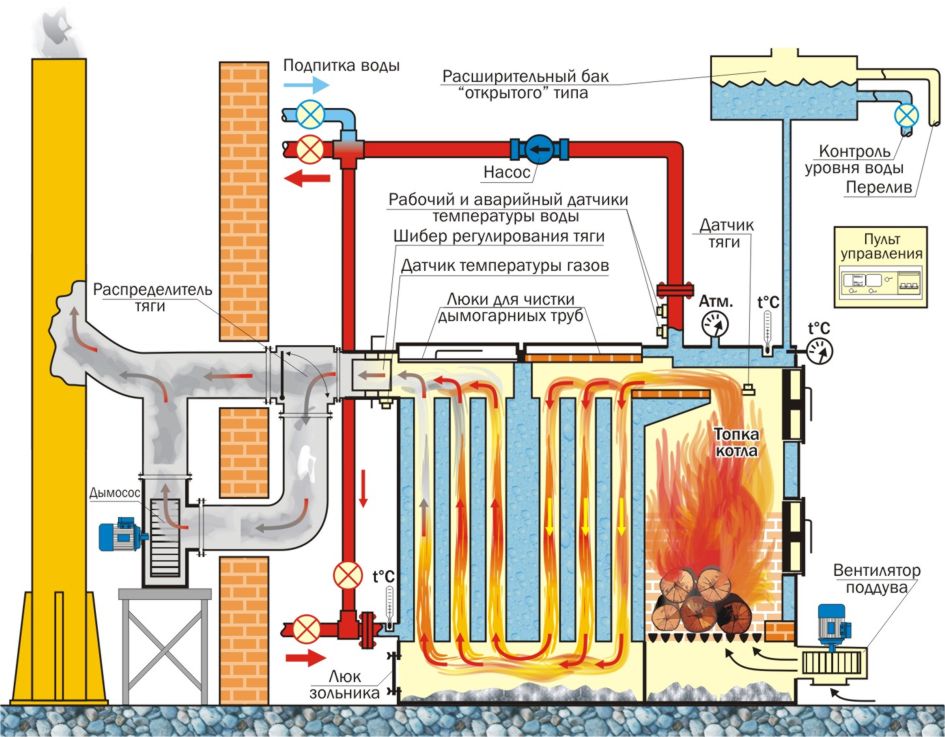

Принцип действия базового отопительного агрегата
Принцип действия простой: дрова закладываются в топку, поджигаются и горят при естественной тяге дымохода. Тепло отдается водяной рубашке и теплообменнику. Интенсивность горения регулируется при помощи дверцы зольника, в народе называемого поддувалом. Количество воздуха, поступающего через колосниковую решетку в топку, дозируется открыванием этой самой дверцы. Схема работы теплообменника такова: сквозь дымогарные трубы проходят дымовые газы высокой температуры, отдающие тепло омывающей их воде. Классическая базовая конструкция отличается:
- простотой изготовления;
- удобством обслуживания;
- не ограничивает влажность дров;
- ремонтопригодностью, возможностью модернизации и устранения недостатков, обнаруженных при эксплуатации.
Объем камеры сгорания определяется методом расчета под свои условия или на основании готового расчета по мощности агрегата, отапливаемой площади и т.д. Частью камеры сгорания является камера отвода горячих газов, через которую происходит их подача к дымоходу для дальнейшего выведения.

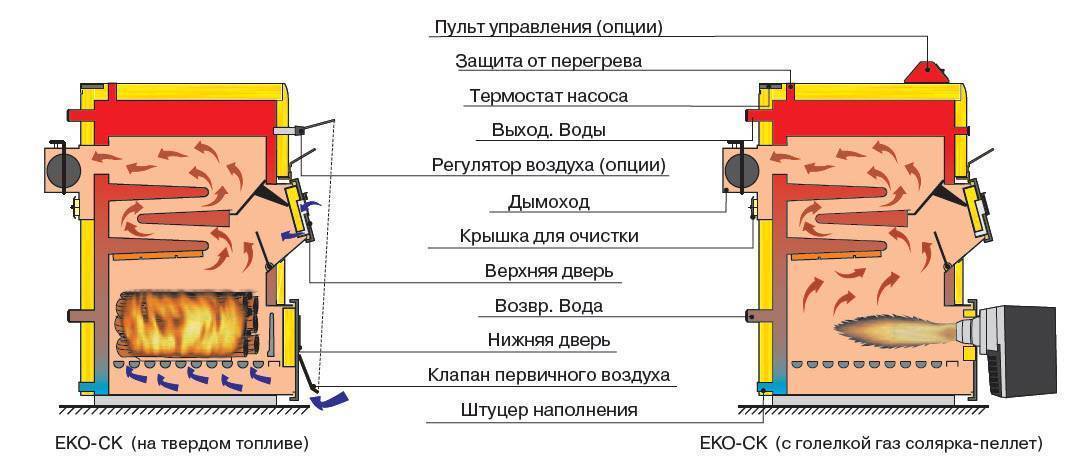

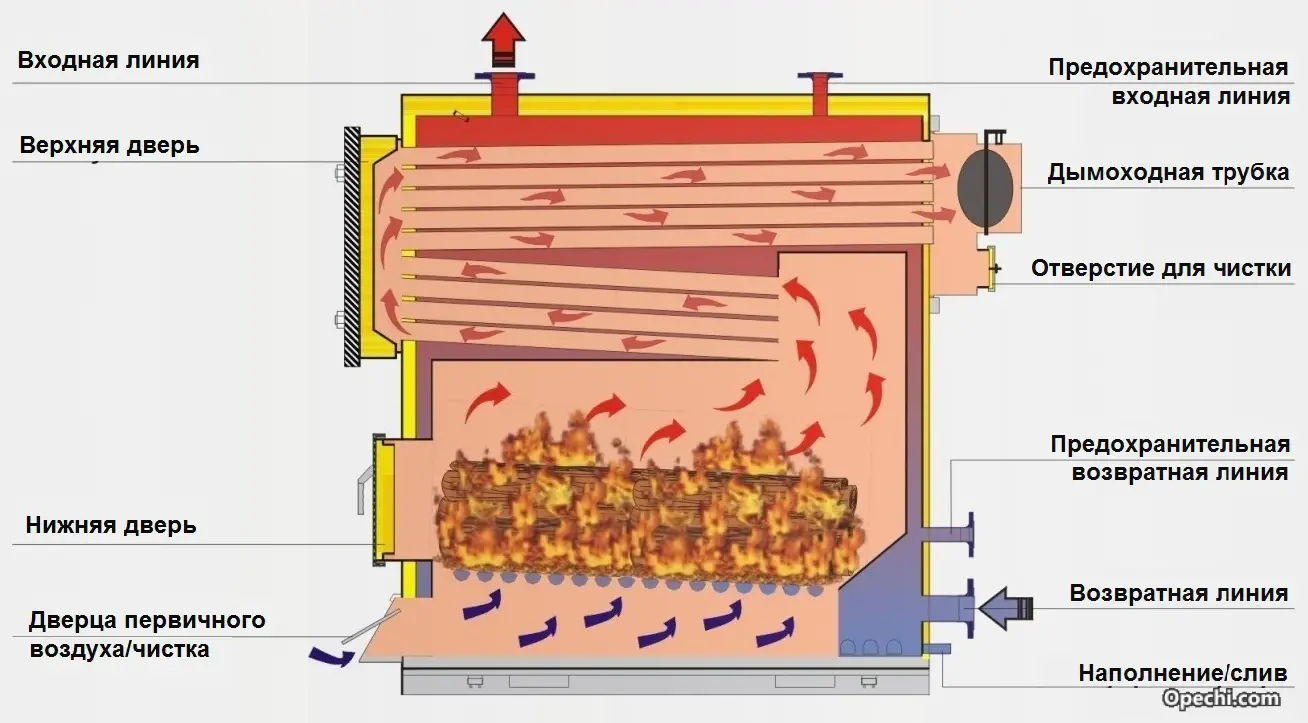

Схема устройства классического отопительного котла достаточно проста. Это наиболее доступный вариант для изготовления своими руками
Правила при расчете мощности
По отношению к твердотопливным устройствам действуют те же принципы, что и при расчете показателей для котлов, работающих на газе. Применяется следующая формула: чтобы отопить 10 квадратных метров площади, необходим один киловатт мощности котла, при этом высота потолков составляет не более трех метров.
Например, если предстоит обогревать здание, площадь которого составляет 150 метров квадратных, нужно установить котел, мощность которого равняется 15 кВт.
При определении мощности учитывается также степень теплоизолированности помещения. Если у здания хороший тепловой контур, применяется коэффициент 40. При недостаточно высоком уровне утепления — шестьдесят.
Так, когда потолки достигают высоты в 2,5 метра, при коэффициенте 40 формула будет выглядеть таким образом: 150×2,5×40=15 кВт. Если коэффициент равен шестидесяти, получится другой результат: 150×2,5×60=22,5 кВт.
Кроме того, если твердотопливный котел решено использовать не только для отопления, но и чтобы греть воду, его проектная мощность увеличивается еще на 50%. Получение горячей воды потребует значительной мощности котла.
Внешний вид твердотопливного котла Купер Практик-8 и принципиальная схема его работы. Котёл расчитан на установку в помещениях площадью 40−80м2.
Кладка печи с котлом
Если вы решите углубиться в тему, то возможно, решите обустроить колпаковую печь Кузнецова, принцип работы которой заключается в свободном перетекании газов, что не требует дополнительной энергии извне. Чертежи есть в интернете. Здесь же будет рассказано о более простой конструкции. Итак, сначала необходимо залить фундамент, глубина которого составляет 50 – 70 см. На основу следует засыпать песок слоем 10-15 см, сверху укладывается щебень, гравий или строительный мусор, причем следует сохранить пространство 25-30 см для заливки цемента. Лучше всего раствор на фундамент готовить без использования песка, заменив его отсевом, соотношение составит примерно 1:6. Под стяжку и поверх нее следует настелить рубероид для гидроизоляции.
Затем следует сделать раствор глина + песок в соотношении 1:2,5, однако пропорции могут меняться зависимо от уровня жирности материала
Важно не оставить комки, а потому глина должна быть замочена с вечера. Если смесь сползает с мастерка, оставляя на нем небольшие полосы, то концентрация подходящая
До начала кладки необходимо выстелить рубероид по площади залитого фундамента и замазать его раствором. Первый ряд выкладывается поддоном полностью из кирпича, куда потом будет производиться кладка печи. Затем выкладывается первый ряд контура печи, затем следующий и т.д. Во время кладки вам понадобится порядовка.
Теперь делается топка, зольное отделение и поддувало. Крепление дверок осуществляется с помощью оцинкованной проволоки или полосы оцинкованной жести. Необходимо подрезать кирпич над дверцами с помощью болгарки, однако лучше всего один из них сделать клином, благодаря чему кладка не растрескается. Сделайте заранее на кирпиче выступы для котла, которые также можно вырезать болгаркой. Не стоит забывать, что по инструкции необходима ровная установка, а потому следует пользовать уровнем. Затем производится установка топки и задней части конструкции, где находится дымоход с прочисткой. Труба должна минимум на 50 см выступать над крышей.
Печи своими руками для отопления дома вы можете изготовить, не являясь в этом деле профи. Они универсальны и обладают высоким коэффициентом теплоотдачи. Большое преимущество в их автономности, поскольку они не зависят от внешних энергоисточников. Такие котлы могут иметь любые размеры в зависимости от площади отапливаемого помещения.
Монтаж отопления в частном доме с котлом на дровах

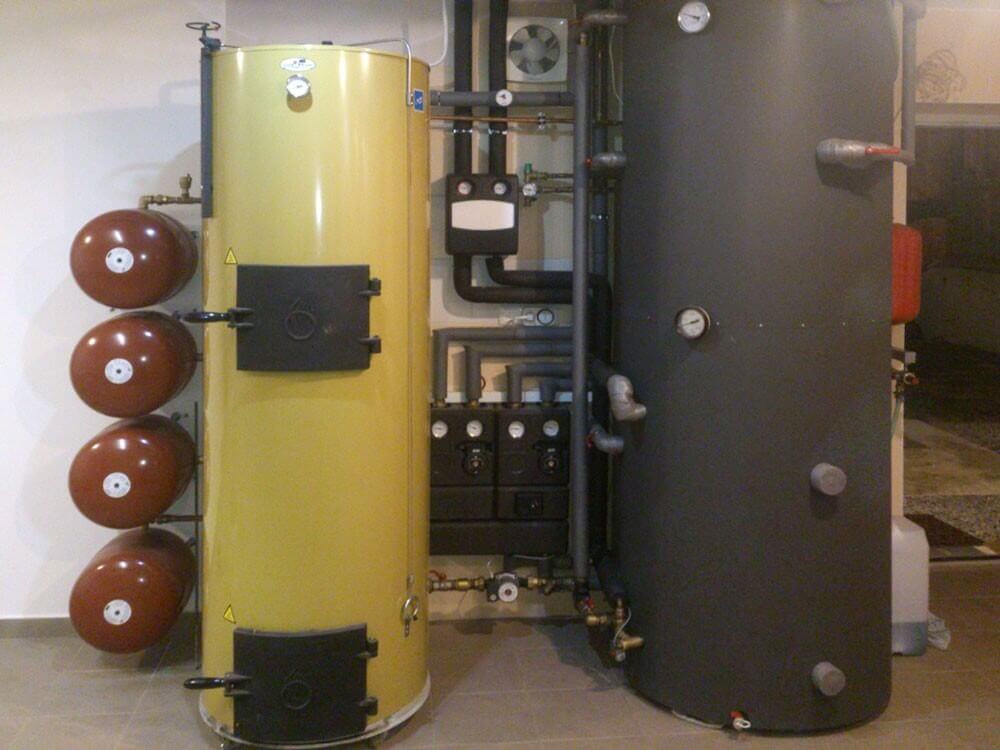

Дровяные котлы с водяным контуром для отопления частного дома, подключаются к уже существующей системе обогрева с принудительной или естественной циркуляцией теплоносителя. Во время проведения монтажных работ, выполняют требования ППБ и СНиП.
Еще одним важным вопросом, учитываемым во время подключения, является необходимость в размещении вместительного топливного хранилища. Котел, за сезон сжигает 10-15 кубометров дров. Хранилище должно быть сухим, доступным, вместительным и безопасным.
Где можно устанавливать дровяной котел
Водогрейный котел на дровах для отопления частного дома, устанавливается в любом месте, при условии, что оно соответствует техническим и противопожарным требованиям. Общими рекомендациями, относительно выбора помещения под котельную, являются:
- Под нужды котельной в частном доме на дровах, используют любое техническое помещение, соответствующее следующим требованиям: высота потолков не менее 2,2 м, площадь 8-12 м². Присутствует приточная и вытяжная вентиляция и освещение.
- Установить дровяной котел в подвале можно при условии, что помещение будет сухим и отапливаемым. Соблюдение данных условий продлит время эксплуатации стальных теплогенераторов.
- Дровяной котел для отопления частного дома с водяным отоплением, устанавливают на прочное основание. В случае подключения чугунного агрегата, потребуется сделать бетонный фундамент.
- Чтобы предотвратить случайное возгорание при закладке дров, деревянное основание, по направлению открытия топочной дверки, застилают металлическим или асбестоцементным листом.
- Хранилище под дрова размещают в смежном помещении.
- Котел устанавливают в удобном для облуживания месте. Ко всем узлам: системе водоподготовки и фильтрации, оставляют свободный доступ.
- Современное отопление частного дома дровяным котлом, зачастую требуют подключения к электросети. Обязательно устанавливают стабилизатор напряжения и источник бесперебойного питания. Автоматику подключают напрямую от щитовой, через автоматы и УЗО.
- Монтаж дымохода проводят с соблюдением пожарных требований при установке. Все греющиеся элементы, при прохождении плит перекрытия и кровельной разделки, изолируют. На оголовок трубы устанавливаю искрогаситель. Варианты дымоходов обсуждаются здесь .
Главным требованием к эксплуатации дровяного котла, является соблюдение ППБ. Современные модели снабжены многоуровневой системой безопасности, предотвращающей задымление помещения и закипание теплоносителя.

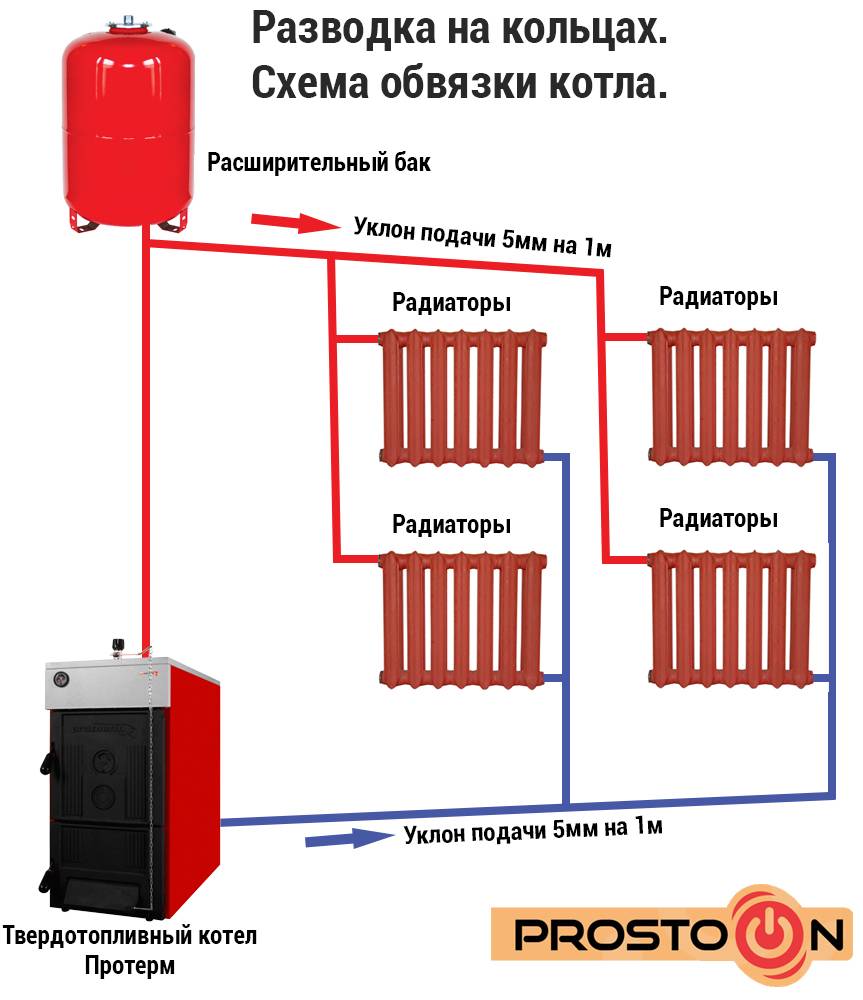

Схемы отопления частного дома с котлом на дровах
Устройство отопления в частном доме с использованием дровяного котла, выполняется разными способами. Выбор схемы разводки, во многом зависит от конструкции котла и параметров помещения. Все варианты можно разделить на несколько классов, по следующим особенностям:
Движение теплоносителя – принудительные системы отопления используют в своей работе циркуляционные насосы, создающие давление в водяном контуре. Минусом решения является энергозависимость.Системы с естественной циркуляцией, используют способность жидкости расширяться при нагревании. Теплоноситель двигается по контуру самотеком. Минусом решения являются высокие требования, относительно соблюдения уклонов и углов. Правильно провести отопление к батареям сможет профессиональный монтажник.
Одно и двух трубная схема. Однотрубная система предусматривает последовательное подключение каждой батареи. Водяной контур запитывает каждый радиатор, после чего, теплоноситель возвращается обратно к котлу. Недостатком является ухудшение теплоотдачи, по мере отдаленности от котла.Двухтрубная система не имеет данного недостатка. К каждому радиатору подсоединяется подающий и обратный трубопровод. Данная схема обеспечивает равномерную подачу тепла к каждой точке отопления.
Жидкостная система отопления, подключенная к дровяному котлу, требует грамотного планирования и выполнения работ со строгим соблюдением всех существующих строительных норм. Особенно тщательно планируется схема разводки отопления в двухэтажном доме. Обязательна установка группы безопасности.
При установке циркуляционных насосов. дополнительно подключают стабилизатор напряжения и источник бесперебойного питания.
Современные дровяные котлы, отличаются экономичностью, безопасностью и удобством управления, и с успехом используются в качестве альтернативы газового оборудования.
Расчет мощности и температуры тёплого водяного пола
