Делаем эффективное печное отопление с водяным контуром, сравнение его с паровым и воздушным

Что такое паровое отопление?

Паровым отоплением называется система, в которой в качестве теплоносителя применяется пар. Как работает паровое отопление в частном доме: вода закипает в котле (источнике тепла) и по трубам пар передается в отопительные приборы. При движении по трубопроводам теплоноситель конденсируется, оседает на внутренних стенках радиаторов, отдавая практически всю часть тепла. Батареи нагреваются сами и передают тепло в помещение.

Конденсат, образовавшийся после оседания носителя, возвращается к источнику нагрева самотеком – если система замкнутая или с помощью насоса (в разомкнутых конструкциях).

Преимущества и недостатки парового отопления

Специалисты отмечают следующие плюсы отопления паром:

1. Увеличенная производительность. В частном доме не потребуется обустраивать много батарей, а в некоторых случаях достаточно труб без радиаторов.
2. Малая инертность. Чтобы почувствовать тепло в помещении, достаточно 10-12 минут от начала нагревания котла.
3. Сниженные теплопотери делают систему отопления паром максимально экономичной, для обустройства конструкции не придется покупать дорогое оборудование.
4. Простота монтажа. Процесс формирования сети в частном доме не отличается сложностью, доступен для выполнения своими руками.

Минусы:

• высокая температура работающих приборов;
• отсутствие плавной регуляции температуры нагрева помещений;
• ограничения при выборе материала (трубы должны быть только металлическими).

Также может возникнуть сложность при присоединении отводов к работающей системе, когда элементы нагреты до 100 С, любое прикосновение вызывает ожог.

Чтобы контролировать отопительную конструкцию в частном доме, специалисты рекомендуют установить автоматику, которая при остывании воздуха в помещениях до определенного уровня запустит всю систему в работу. Также есть возможность монтажа автоматики не на одну основную ветку, а на каждую (параллельную), чтобы отдельно запустить прогрев той или иной комнаты – это удобнее и экономнее.

Именно из-за угрозы аварийности система не применяется в многоквартирных строениях, а в частных домах устанавливается только под личную ответственность хозяина.

Характеристика и схема устройства

Принцип работы базируется на выделении тепла в результате преобразования теплоносителя, выпадения в конденсат, который выводится из приборов и снова поступает в котел.

1. В замкнутой, где конденсат возвращается в котел самотеком под воздействием разницы высоты температур и давления в агрегатах отопления. Для котлов в таких системах самым важным является показатель высоты температуры и давления.
2. В разомкнутой системе конденсат скапливается в баке, откуда помпой или насосом перекачивается на теплостанцию. Обустраивая подобную схему, необходимо обеспечить беспрепятственное стекание конденсата в специальный бак из нижнего прибора отопления.

Исходя из давления пара, разомкнутая схема парового отопления может быть 4-х типов:

• субатмосферная;
• вакуум-паровая;
• сниженного давления;
• повышенного давления.

Максимально допустимый порог нагревания пара до 130 С, но для система вакуум-парового, субатмосферного давления температура окружающей среды намного ниже +100 С. Такие схемы парового отопления дают возможность менять величину разряжения (вакуума) и настраивать комфортный температурный режим. Плюсом является отсутствие сложных агрегатов при обустройстве отопления. Достаточно паропроводов (трубы для транспортировки носителя) и конденсатопроводов (для передачи конденсата в баки), чтобы запустить паровой котел и получить эффективную систему отопления дома.

Камины

Камины быстрее нагреваются и сразу отдают тепло в сравнении с печью. Топка открытая, занимает около половины всего фасада и вносит ощутимый плюс в интерьер помещения, но только 50% – КПД. В современных печах-каминах совмещены достоинства:

• КПД до 80%, с водяным контуром до 90%;
• небольшие размеры и хорошая мощность;
• подключение водяного контура позволяет отапливать частный дом полностью;
• варочные поверхности;
• колебания температуры минимальные.

Эстетичный вид и малый вес дают возможность простой (самостоятельной) установки даже на деревянные полы.

А какие дрова лучше использовать для топки – те, у которых выше теплоотдача. Лучше всего подходят для отопления дуб, ясень, граб, береза. Подойдут также для отопления брикеты, которые обладают повышенной теплоотдачей и пожаро безопасностью. Дрова для розжига должны быть сухими.

Что представляет собой печь с водяным контуром

Традиционная дровяная печка обладает на редкость простой конструкцией – в ней присутствуют топочная камера с загрузочной дверцей, зольник с поддувалом и дымоход. Получается эдакая буржуйка, отличающаяся простотой. Но эта простота лишает печку возможности обогревать сразу несколько помещений. Этот недостаток устраняется с помощью водяного контура. В итоге мы получаем агрегат, состоящий из следующих частей:

• Топка – сюда загружаются дрова, уголь и другие виды твердого топлива;
• Зольник – в него ссыпается образующаяся при горении зола;
• Дымоход – через него продукты сгорания отправляются в атмосферу;
• Змеевик для печного отопления – это теплообменник, по которому циркулирует теплоноситель.

Именно змеевик и является здесь самым важным звеном, ведь он отвечает за передачу тепла в отопительную систему.

Рассмотрим основные преимущества водяного отопления с печью на дровах:

К выбору дров следует подходить очень тщательно, ведь от этого зависит эффективность работы печи.

• Возможность самостоятельной сборки печки – ничто не мешает собрать ее своими руками, ориентируясь на чертежи и порядовки;
• Небольшие затраты на поддержание системы в рабочем состоянии – сказывается дешевизна дров;
• Доступность топлива – дрова можно приобрести или нарубить самостоятельно.

В последнем случае мы и вовсе получаем почти бесплатное водяное отопление с халявными дровами. Но есть и недостатки:

• Необходимость в регулярной очистке печи для водяного отопления – она нуждается в уборке золы;
• Необходимость в хранении большого количества дров – для этого придется соорудить поленницу;
• Низкий КПД – он редко превышает 80%, хотя некоторые заводские модели обладают неплохой эффективностью, достигающей и даже превышающей показателя в 90%.

Кроме того, для поддержания работоспособности водяного отопления печь придется постоянно подкармливать дровами. Именно частые подходы для загрузки очередной порции поленьев и являются главным минусом. Но этот недостаток нейтрализуется пиролизной схемой горения.

Образующуюся в процессе сгорания дров золу рекомендуется использовать как удобрение для подкормки цветов и сельскохозяйственных культур.

Принцип работы системы водяного отопления с печью на дровах безобразно прост – горящие дрова выделяют тепловую энергию, поглощаемую теплообменником. Оттуда тепло отправляется к установленным в комнатах радиаторам. Для контроля температуры в систему ставится термометр. Циркуляция теплоносителя может быть естественной или принудительной (с применением циркуляционного насоса).

Водяное отопление с естественной циркуляцией подходит для обогрева небольших домовладений. Оно отличается простотой и отсутствием лишних расходов на монтажные работы. Если же дом большой, реализуется схема с принудительной циркуляцией – после печи на дровах в систему ставится циркуляционный насос, гоняющий воду по системе. Печное водяное отопление может быть открытого или закрытого типа – в последнем случае контур герметичен, для компенсации расширения теплоносителя в него встраивается специальный мембранный бак.

Устройство традиционной печи

Конструкционные особенности устройства предполагают его размещение максимально близко, а в идеале, и по центру отапливаемого жилища. Лицевая часть печи традиционно располагалась на кухне и использовалась для приготовления пищи. Задняя же стенка обогревала остальную часть дома.

Источником тепла является горящий в нижней части сооружения огонь и дым, поднимающийся по котлам в трубу. Подсчитано, что в среднем 1 кв. м печи может согреть около 35 кв. м помещения. Учитывая общую площадь дома нетрудно подсчитать минимальные размеры сооружения.

Традиционно печи клали из кирпича на специальный глинистый раствор и обязательно штукатурили готовую поверхность

Печи обычно кладутся из красного кирпича на особый глинистый раствор. Составные элементы, присутствующие в каждой конструкции:

• дымоотвод;
• топка;
• котлы;
• золосборник.

Основные принципы устройства водяного отопления в доме от печи

Водяное отопление в частном доме от печи на дровах проектируется, в зависимости от теплотехнических и эксплуатационных характеристик отапливаемого здания.

Существует несколько решений систем обогрева, имеющих свои преимущества и недостатки:

Самоциркулирующие системы – теплоноситель внутри труб двигается посредством естественной циркуляции. Система подходит для одноэтажных домов, требует строгого соблюдения уклонов и углов.Отопление с естественной циркуляцией в системе не требует существенных материальных затрат. Эффективность обогрева снижается по мере удаления от источника тепла. Про монтаж системы с естественной циркуляцией подробно написано здесь.

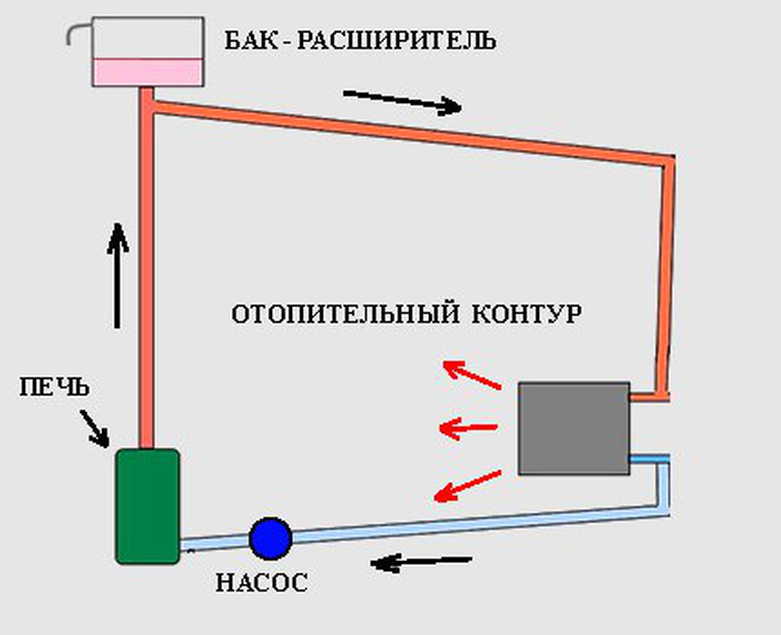

Схема с циркуляционным насосом – в принудительных системах допускается любая разводка отопления в доме. На эффективность обогрева не влияет количество этажей и удаленность от источника тепла.Недостаток – система энергозависима. При отключении электричества, циркуляция теплоносителя останавливается. Про монтаж системы с насосной циркуляцией теплоносителя подробно описано здесь.

При выборе правильной схемы системы отопления, внимание обращают на общую схему разводки: одно и двухтрубное решение:

Однотрубная система отопления – подача и обратка теплоносителя поступает через одну трубу. Выполняется последовательное подключение батарей. После отдачи тепла в первом радиаторе, теплоноситель поступает во второй, оттуда в третий и т.д. Последняя батарея подключается к обратному трубопроводу отопления. Самотеком от дровяной печи однотрубную схему полноценно прогреть не получится, обязательно устанавливают циркуляционный насос.

Двухтрубная схема подключения печи – в этом случае подающий и обратный трубопроводы подходят к каждому радиатору. Преимущество схемы в более равномерном прогреве радиаторов по всей системе, отсутствие необходимости в установке циркуляционного оборудования.

При подключении печи соблюдают принцип расположения важных узлов системы отопления:

Расширительный бак монтируют в наивысшую точку системы.

В самотечной системе трубы находятся под уклоном не менее 3°.

Уровень расположения печи над полом – 15 см.

Отдельно проектируется система с внешним накопительным баком для теплоносителя. В инструкции к емкости, подключаемой к системе отопления, указывается номинальная мощность отопительного прибора, необходимая для полноценного нагрева. Точные вычисления делаются с помощью онлайн калькулятора или специалистом теплотехником.

Применение внешнего накопительного бака делает эксплуатацию печи максимально удобной. Тепло, получаемое во время пиковой теплоотдачи в процессе горения, аккумулируется в специальной емкости. После того как пламя в топочной камере погасло и теплообменник остыл, теплоноситель продолжает держать температуру, проходя через накопительный бак.

За и против обогрева дома – печь или котёл

Установка печи с водяным контуром в загородном доме целесообразна при условии обогрева небольшого здания с общей отапливаемой площадью не более 120 м². Для двухэтажных домов площадью 200 м² и выше, лучше приобрести твердотопливный котел.

Отзывы покупателей на самые современные печи показывают, что в моделях с 2012 года была существенно улучшена теплоотдача, при этом сохранились основные преимущества, недоступные для твердотопливных котлов:

Возможность приготовления пищи.

Небольшой вес и простота подключения.

Печное отопление с водяным контуром в деревянном доме имеет еще один плюс – высокую безопасность эксплуатации. Топка печи герметичная, исключается случайное возгорание в процессе горения. Стоимость печи приблизительно на треть меньше, чем у аналогичных по параметрам котлов.

Сделать водяное отопление в доме своими руками не представляет сложности. Печь устанавливается на ножки. Для подключения системы отопления предусмотрены два отвода.

Все указанные преимущества относятся к заводской продукции. Самодельные печки, как правило, имеют меньший КПД, дымят при работе, быстро прогорают и не в состоянии поддерживать полноценный обогрев дома.

При обогреве небольших домов, печка с водяным контуром может составить серьезную конкуренцию твердотопливному котлу. Но, отапливать помещения свыше 200 м², эффективнее и экономичнее котельным оборудованием.

Установочная схема парового теплоснабжения от печи

Система, работающая по принципу гравитационной циркуляции, просит размещения трубного змеевика меньше уровня отопительных приборов и всех труб под угол. Для принудительной системы требуется насос, обеспечивающий бесперебойную циркуляцию трубного змеевика.

Схемы также бывают одно- и двухтрубные.

Однотрубная схема парового теплоснабжения приватного дома

Эта схема действует по принципу последовательного подключения отопительных приборов. Тепловой носитель передвигается по трубе, переходя из одной батареи в иную. В результате, первый отопительный прибор оказывается самым горячим, а заключительный – почти что остывшим. Благодаря этому лучше всего применять такую схему для помещений с скромной площадью – от 40 до 80 м 2 .

Двухтрубная схема

Данная система лучше подходит для домов с большими площадями, двухэтажных загородных домов. Выделяется тем, что отопительные приборы в ней соединяются параллельно, при помощи 2-ух труб: подводящей и отводящей (конденсирующей). В данной схеме тепловой носитель поставляется ко всем отопительным приборам с одной и той же температурой, так как не успевает остывать.

Как подобрать или рассчитать размеры печного котла

После того, как вы выбрали вид теплообменника, необходимо определиться с его размерами. С одной стороны его габариты должны соответствовать размеру места, куда он будет установлен.

Кроме этого, необходимо знать требуемую мощность печного теплообменника. Как ее определить?

Она зависит от тепловой мощности системы водяного отопления, необходимой для обогрева дома, которая в свою очередь зависит от теплоизоляционных свойств его наружных конструкций и максимальной отрицательной температуры наружного воздуха зимой. Упрощенно можно ориентироваться на средний показатель: 10-12 кВт на 100 м2 площади дома.

Как же вычислить необходимую площадь печного котла, для обеспечения такой тепловой мощности? В среднем, принято считать, что для обеспечения тепловой мощности 5-10 кВт необходимо около 1 м2 теплообменной поверхности котла. Величина этого показателя зависит от температуры горячих газов, соприкасающихся с теплообменником и температур воды (теплоносителя) на его выходе и входе, что в свою очередь, в значительной степени зависит от режима топки и вида топлива.

Полную мощность теплообменника можно вычислить по формуле:

Q=SQуд,

где: Qуд – его удельная мощность, ккал/час;       S – его полезная площадь (соприкосновения с нагревающей средой), м2.

Удельную мощность можно вычислить по формуле:

Qуд = k(T-t)S,

где: k=12 ккал/час на 1°С – коэффициент теплопередачи «газ-вода» через стальную поверхность;       Т = (Tмакс+Tмин)/2 – средняя температура нагревающей среды (пламя, газы), °С;       t = (tмакс+tмин)/2– средняя температура теплоносителя (вход+выход/2), °С.

Если печь будет работать периодически (около 2 часов) на дровах, то средние температуры среды и теплоносителя будут максимум: 500 и 70°С соответственно и с 1 м2 теплообменника в этом случае можно будет получить максимум 6 кВт тепловой мощности.

Если печь будет работать на угле и постоянно, то средние максимальные средние показатели среды и теплоносителя могут быть: 800 и 70 °С соответственно. В этом случае с 1 м2 площади печного котла можно будет снять около 10 кВт.

Если известна общая требуемая тепловая мощность котла и режим топки (а значит и удельная его мощность), то вполне можно определить, какую полезную площадь поверхности он должен иметь:

S =Q/Qуд, м2.

В зависимости от того из какого материала будет изготавливаться теплообменник, можно подсчитать, сколько потребуется труб или листового металла, чтобы обеспечить такую площадь соприкосновения с нагревающей средой. При этом в расчет берется только та поверхность, которая будет непосредственно контактировать с горячими газами или пламенем.

Например, если печной котел будет изготавливаться сплошным (только из листового металла), то в расчет следует принимать только внутреннюю его поверхность. Если же он будет изготавливаться из труб, то практически вся их поверхность будет участвовать в теплообмене (их длина х диаметр х 3,14). При комбинировании разных материалов, необходимо будет вычислять площадь соприкосновения с нагревающей средой каждого элемента отдельно, а потом суммировать.

Если необходимо увеличить тепловую мощность котла при тех же габаритных размерах, можно в его конструкцию добавить дополнительные элементы (например, трубы). Если же его мощность получается слишком большой, то можно уменьшить его длину. Другими словами: в каждом конкретном случае необходимо делать расчет и корректировку размеров регистра, привязывая их к размерам и конструкции самой печи, а также мощности системы водяного отопления дома, которую придется обеспечивать тепловой энергией.

Изготовление своими руками

После того, как подобран вид печного котла, материал и сделан расчет размеров можно приступать к его изготовлению своими руками

При этом необходимо обратить внимание на качество сварочных работ. Оно должно быть на высоком уровне, так как данный агрегат будет эксплуатироваться в достаточно агрессивной среде, а для того чтобы выполнить его ремонт, скорее всего, придется разбирать печь или ее часть. Поэтому, если вы не уверены в своих способностях сварщика, то лучше эту работу поручить опытному специалисту, предварительно заготовив все необходимые элементы конструкции

Поэтому, если вы не уверены в своих способностях сварщика, то лучше эту работу поручить опытному специалисту, предварительно заготовив все необходимые элементы конструкции.

После выполнения сварочных работ необходимо заполнить регистр водой, проверить нет ли протечек и выполнить его опрессовку при давлении, превышающем рабочее в системе отопления, как минимум, в 2 раза.

Выбор печи с водяным контуром

Выбор печи с водяным контуром имеет свои особенности. Здесь мы опустим вопрос расчета и сооружения кирпичной печи с теплообменником – выполнить самостоятельно весь комплекс довольно проблематично, лучшим решением будет приглашение специалистов в этой сфере. Причем строительство кирпичной печи рекомендуется изначально с теплообменником – с нуля, потому что встроить потом теплообменный аппарат не просто – это проблематично в монтаже, может внести изменения в технические и тепловые характеристики самой печи.

Что касается металлических печей, то здесь лучше обратиться к изделиям промышленного производства. Они обладают более привлекательным внешним видом, изготовлены из качественных материалов, в любом случае имеют больший КПД по сравнению с самодельными.

Следует отметить, что отечественные модели печей с контурами водяного отопления выгодно отличаются в цене от зарубежных аналогов и не уступают им в качестве. Причем стоимость может отличаться значительно.

Тепловая мощность заводских изделий указана в паспортах оборудования

Здесь нужно обратить внимание на разделение мощности. Суммарная мощность делится на 2 части – производительность теплообменника и конвективно-лучевая мощность корпуса печи

Например, для печи мощностью 20 кВт она может составлять 12 кВт для корпуса и 8 кВт для теплообменника.

От разделения мощности зависит будущая конфигурация системы отопления – размещение печи, мощность и количество радиаторов. При этом печь выступает мощным отопительным прибором и размещается обычно в самом большом помещении. Мощность теплообменника распределяется по отдельным приборам отопления.

Также следует обратить внимание на функционал печи – печи с контуром ГВС продавцы зачастую именуют именно печами с водяным контуром. При этом теплообменник не обладает серьезной мощностью и не предназначен для нужд отопления.. Печи с водяным контуром – рациональное решение по улучшению характеристик классической печи

Модернизация позволяет более качественно отапливать помещения, снизить потребление топлива. Выбор и установка этого оборудования зависят от желания владельца частного дома, доступности и стоимости топлива, требуемого функционала и режима работы оборудования

Печи с водяным контуром – рациональное решение по улучшению характеристик классической печи. Модернизация позволяет более качественно отапливать помещения, снизить потребление топлива. Выбор и установка этого оборудования зависят от желания владельца частного дома, доступности и стоимости топлива, требуемого функционала и режима работы оборудования.

Рекомендуем прочитать:

Выбор котла для отопления частного дома

Конвекторное отопление

Отопительные водяные котлы на твердом топливе

Чугунные батареи отопления

Инфракрасный пленочный теплый пол

Системы водоснабжения

(Просмотров 8 705 , 19 сегодня)

Принцип установки и работы системы

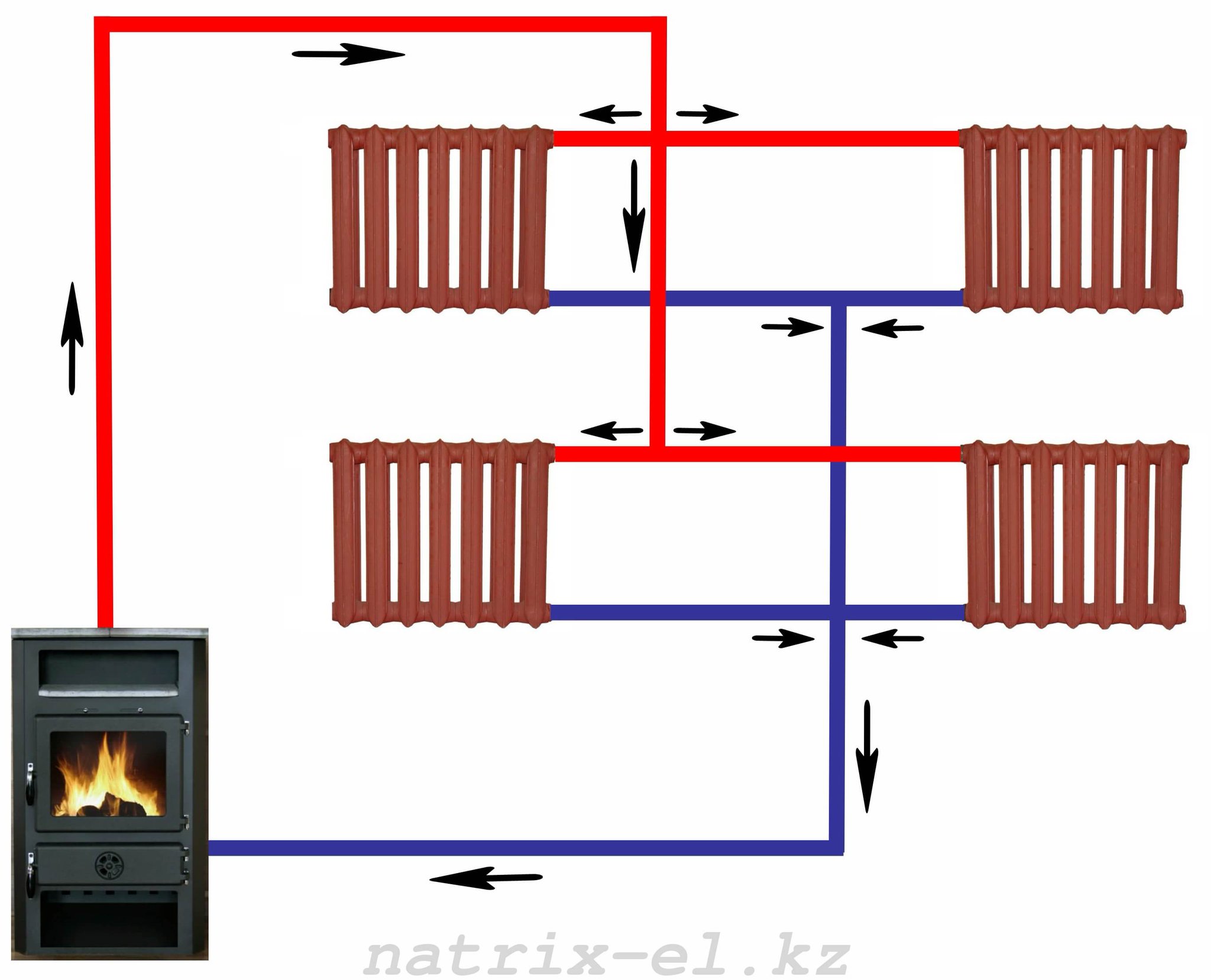

Схема водяного отопления двухэтажного дома на дровах

https://youtube.com/watch?v=fm_dud7HRyQ

Комбинированная система отопления частного дома

В топку устанавливают котел, подсоединяют к нему две трубы — по одной идет подача горячей воды, которая направляется через расширительный бачок в систему, другая возвращает к регистру воду обратно. Таким образом, происходит циркуляция воды в системе за счет силы гравитационного закона.

Часто для хорошей циркуляции устанавливают небольшие, но мощные насосы. Такой насос обычно устанавливают на возвращающую воду трубу (обратка), этот способ особенно эффективен, когда протапливается крупное помещение, что позволяет поддерживать температуру на всех участках системы практически одинаковой.

Преимущества и недостатки печного отопления

Традиционное отопление через печку имеет как свои достоинства, так и недостатки. Традиционные печи можно встретить даже в самых современных домах. Печные отопительные системы можно использовать в частных домах или коттеджах, в загородных домах или на даче. Среди достоинств такой отопительной системы можно выделить следующие:

• Простой и быстрый монтаж. Традиционную печь можно возвести из недорогих и вполне доступных материалов.
• Простота в эксплуатации и обслуживании.
• У такой отопительной системы высокий показатель КПД. Если отопительная система спроектирована максимально правильно, то этот показатель может достигнуть отметки в 60%. Значение такого КПД почти аналогично с КПД прибора, который работает на топливе жидкого типа.
• Современное печное отопление можно комбинировать с таким прибором, как камин. Таким образом, мы получим не просто конструкцию для обогрева, но и декоративный элемент.
• Посредством печного отопления в доме можно создать уютную и комфортную атмосферу.
• Благодаря таким компонентам печи, как заслонки, можно регулировать температурный режим в доме.

Печь выступает важным элементом в интерьере дома

Система дровяного отопления имеет и свои недостатки. Скрыть такие недостатки будет неправильным, так как их нужно учесть во время организации печного отопления:

• Теряется значительная часть полезной площади. Более эффективная печь имеет большие размеры, а значит – и свободного пространства в помещении останется меньше.
• Для того чтобы печь разогрелась до необходимой температуры, требуется некоторое количество времени. Момент розжига печи еще не означает то, что она уже начинает раздавать тепло в помещение.
• Печь быстро загрязняет помещение, в котором она находится. Это означает, что его нужно будет периодически убирать.
• Печное отопление не способно обогреть дом равномерным образом. Возле печи температура всегда будет выше, чем в других частях зданиях.
• Если такую систему эксплуатировать неправильным образом, то есть риск отравиться окисью углерода.
• Опасность возгорания является более высокой.

Разжигание печки является длительным процессом

Подготовительные работы

Схема системы отопления в доме

Первым делом необходимо будет составить чертеж. На лист бумаги наносится план здания, в котором будет осуществляться монтаж. Определяется местонахождение котла. Желательно для него выделить отдельное помещение. Делается это для того, чтобы обеспечить максимальную безопасность. Если это закрытая система с естественной циркуляцией, тогда он должен находиться в самой нижней точке. Это необходимо, чтобы вода могла беспрепятственно стекать к нему.

Наносится разводка всей системы, а также расположение всех элементов, которые перечислялись в предыдущем подразделе. При выполнении этого шага лучше находиться в конкретном помещении, тогда будет возможность спланировать все наилучшим образом, учитывая необходимость огибания трубопровода вокруг препятствий или выступов. На схеме необходимо отметить все уголки и переходы. После того как чертеж выполнен, можно наиболее точно посчитать материал, который будет необходим для успешного завершения всего проекта.

Как соорудить дома водяную печь?

• Есть три способа провести печное отопление с водяным контуром своими руками:
• купить стальную печь у производителя, услуги которого включают установку системы;
• нанять мастера – специалист подберет материал, сделает устройство, выложит печь и установит котел;
• сделать самостоятельно.

Как сделать такую печь самостоятельно

Принцип устройства котла для водяного отопления

Можно сделать такую систему самому? Вполне, достаточно лишь опыта в сварочных работах и в кладке кирпича при сооружении печи. Сначала нужно приготовить котел (регистр, змеевик, теплообменник).

Такое устройство можно купить или изготовить самостоятельно, используя листовое железо и трубы. Так как полный процесс работы по изготовлению и устройству водяного контура невозможно уложить в короткий обзор, ниже представлены основные рекомендации.

Варианты изготовления и рекомендации

Водяное отопление от печи на дровах – схема

Для котла используют лист металла толщиной не менее 5 мм, и делают его конструкцию такой, чтобы был максимальный нагрев воды, для дальнейшей циркуляции. Сваренный из листовой стали котел прост в изготовлении и эксплуатации – его легко очистить.

Но такой теплообменник обладает меньшей площадью нагрева, в отличие от трубного регистра. Трубный регистр трудно сделать дома самостоятельно – нужен точный расчет и подходящие условия для работы, обычно такие котлы изготавливают по заказу специалисты, которые сами устанавливают систему на месте.

Самый простой способ твердотопливного теплообменника – это обычная буржуйка с встроенной водяной системой. Здесь можно взять толстую трубу за основу, тогда сварочных работ будет значительно меньше.

Внимание! Все сварочные швы нужно делать сдвоенными, так как в топке температура не ниже 1000 градусов. Если проваривать обычные швы, то есть вероятность, что это место быстро прогорит.. Чертежи регистра выполните в соответствии с размерами печи дома

Планировка комнат дома и расположение мебели тоже нужно учитывать. Здесь надо обратить внимание, что выбирать схему лучше с листовыми котлами – на них нет трубных изгибов, соединенных в один неразрывный контур. Такую конструкцию сооружать не так хлопотно. Она удобна еще и тем, что после установки можно без проблем использовать варочную плиту, чего нельзя сказать о некоторых трубных котлах

Чертежи регистра выполните в соответствии с размерами печи дома. Планировка комнат дома и расположение мебели тоже нужно учитывать

Здесь надо обратить внимание, что выбирать схему лучше с листовыми котлами – на них нет трубных изгибов, соединенных в один неразрывный контур. Такую конструкцию сооружать не так хлопотно

Она удобна еще и тем, что после установки можно без проблем использовать варочную плиту, чего нельзя сказать о некоторых трубных котлах.

Регистр из гладких труб – чертеж

Когда теплоноситель двигается самотеком, то нужно расширительный бак поднимать выше, а трубы использовать больших диаметров. Если трубы будут недостаточного размера, то без насоса не обойтись, так как не будет хорошей циркуляции.

У котлов оборудованных насосами есть свои плюсы и минусы: можно сэкономить, поставив трубы меньшего диаметра и не поднимать систему так высоко, но есть один существенный минус — когда отключат электричество или сгорит циркуляционный насос, то нагретый котел может просто взорваться.

Сборку конструкции лучше производить дома, на месте, так как устройство, как и отдельные детали, имеет очень большой вес и габариты.

Установка системы

Теплообменник из чугунной батареи

• Перед установкой заливают прочный фундамент, сверху на который лучше уложить слой кирпича.
• Укладывать колосник можно на разных этапах: до котла, если сдвоенная конструкция, нижняя часть которой может быть наравне или выше верхней части колосниковой решетки, когда печь низкая, а система ставится чуть выше, тогда колосник, дверцы, уголок на плиту обычно ставят после монтажа котла.
• Устанавливается корпус – обычно он состоит из двух емкостей, соединенных между собой трубами.
• К котлу приваривается вся теплообменная система: выводящая труба идет к расширителю, идет по кругу, через радиаторы и с другой стороны снизу приваривается обратная труба к котлу.

Печное отопление с водяным контуром позволяет, во-первых, намного рациональнее расходовать дрова, во-вторых, равномерно распределять теплый воздух по всему отапливаемому помещению.

Задумав самостоятельно сделать отопительную систему дома с водяным контуром на дровах, продумайте все этапы работы, и если есть сомнения в успешном итоге, то лучше обратитесь к специалистам.
