Рассматриваем вопрос отопления двухэтажного дома своими руками

Коллекторная схема, универсальность применения

Коллектор представляет собой емкость с отводами, через которые теплоноситель поступает к каждому радиатору по индивидуальному трубопроводу. На отводах устанавливается регулирующая арматура, а после нее – манометры.

Такая схема отопления двухэтажного дома обеспечивает следующие преимущества:

1. Не сходя с места, домовладелец может регулировать теплоотдачу на любом радиаторе.
2. Любой участок сети можно изолировать для обслуживания и ремонта.
3. При использовании специальной разновидности коллектора – гидрострелки – в отдельные радиаторы или контуры можно подавать теплоноситель с разной температурой (используется, в основном, для «теплого пола»).
4. Как и в однотрубной системе, трубы можно прокладывать как угодно, в том числе и в конструкции пола.

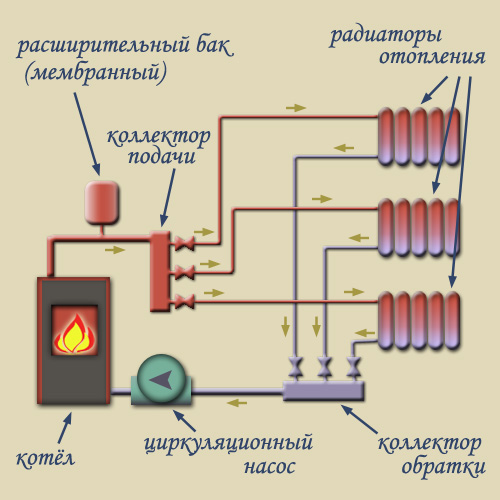

Коллекторная система отопления 2-этажного дома

Недостатки у данной схемы также весьма существенны:

1. Потребуется гораздо больше труб, чем для обычной двухтрубной системы. Соответственно, дороже обойдется и монтаж.
2. При открытой прокладке большое количество труб заметно портит интерьер.

Опять же по причине большой протяженности трубопроводов значительно возрастает гидравлическое сопротивление системы, поэтому работать в режиме естественной циркуляции она не может – обязательно нужен циркуляционный насос. Отдельный насос понадобится и для каждого контура, подключенного к гидрострелке. При отключении электричества, разумеется, система окажется абсолютно неработоспособной.

Монтаж отопления в частном доме своими руками: полезные советы

Центральной частью конструкции является котел с теплоносителем. Для достижения комфортной температуры нужно правильно выбрать его мощность. Если она недостаточна, возникают проблемы с эксплуатацией, когда требуется постоянно использовать элемент на предельной мощности. Это приводит к быстрому выходу оборудования из строя.

В больших многоэтажных домах хорошим выбором будет использование двухконтурного отопления, хотя разводить трубы и обвязывать котел сложнее, чем в одноконтурных вариантах.

Перед началом всех работ желательно составить план с учетом количества радиаторов и труб. Если для прокладки не хватает навыков, работу стоит доверить специалистам.

Греющий пол и плинтус

Трубы с горячей водой, уложенные в полу с расчетным шагом, позволяют равномерно обогревать помещения всей поверхностью напольного покрытия. От каждого греющего контура, чья длина не превышает 100 м, подводки сходятся к коллектору со смесительным узлом, обеспечивающему потребный расход теплоносителя и его температуру в пределах +35°…+45°С (максимум +55°С). Коллектор запитан напрямую от котла одной веткой и управляет отоплением на 2 этажах одновременно. Позитивные стороны теплого пола:

• равномерный прогрев пространства комнат;
• отопление комфортно для людей, поскольку обогрев идет снизу;
• низкая температура воды позволяет сэкономить на энергоносителях до 15%;
• возможен любой уровень автоматизации системы — работа от терморегуляторов, погодных датчиков либо по программе, заложенной в контроллер;
• системой с контроллером можно управлять на расстоянии — посредством GSM-связи или интернета.

Подобные системы автоматического регулирования внедряются и в коллекторную схему двухэтажного коттеджа. Недостаток теплых полов — высокая стоимость материалов и монтажных работ, которые сложно выполнить самостоятельно.

Греющие плинтусы — подходящий вариант для любого частного дома, не только двухэтажного. Эти отопительные приборы в виде больших плинтусов представляют собой медные либо алюминиевые конвекторы, соединенные по двухтрубной схеме. Они опоясывают помещения по периметру, нагревая воздух со всех сторон. Плинтусное отопление легко монтируется и удовлетворяет любым требованиям к дизайну интерьера.

Монтаж своими руками

Строительство отопления состоит из нескольких этапов:

1. Установка котла и монтаж верхней магистрали, по которой вода будет подаваться на радиаторы.

2. В магистраль включается расширительная ёмкость, оснащённая сливным краном и контрольным патрубком.

3. Проводка магистрали по помещению таким образом, чтобы её путь пролегал через все места, где установлены батареи.

4. Параллельно первой магистрали проводится обратная. В неё, в удобном месте, врезается циркуляционный насос.

5. Теперь можно подключать радиаторы. Лучше оснастить их запорными кранами как на входе, так и на выходе — это позволит каждому радиатору работать автономно, и в случае, если одному из них понадобится ремонт, его можно будет произвести, не отключая отопление полностью.

Важные нюансы при монтаже отопления по двухтрубной схеме:

• Между первым и последним радиаторами в цепи должен быть уклон около 1 см/м.
• Следует по возможности избегать прямых углов соединения труб, так как это может снизить скорость потока воды. Лучше использовать связку из двух полуотводов.
• Если котёл и компенсационный бак установлены на чердаке, то чердак должен был хорошо утеплён. Кроме того, трубы, проходящие по чердаку, нужно оснастить теплоизоляцией.
• Радиаторы должны быть оснащены кранами Маевского для стравливания воздуха — это упростит задачу по запуску и развоздушиванию.

После монтажа систему нужно опрессовать, чтобы исключить утечки и плохие соединения. Для этого открываются все краны, кроме внешних, после чего электрическим или ручным насосом подаётся вода, и нагнетается давление до 3-4 атмосфер.

Затем проводится визуальный осмотр всех соединений на предмет протечек. Если таковые есть, они устраняются, и процедура повторяется.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

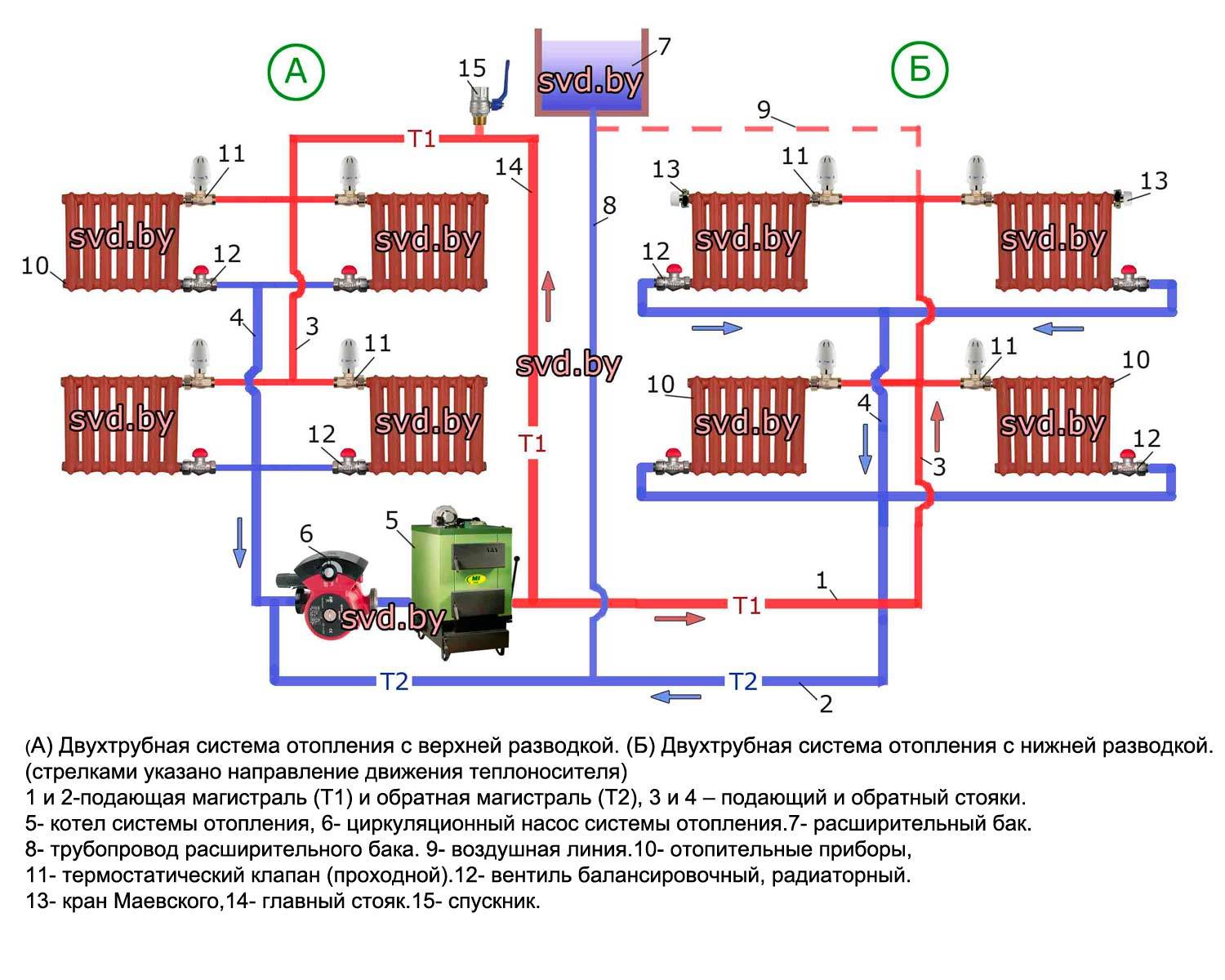

Двойные схемы отопления двухэтажного дома

Рассматривая схемы отопления двухэтажного частного дома для монтажа своими руками, можно отметить, что некоторые специалисты используют двойные схемы – здесь монтируются однотрубные и двухтрубные участки. Например, если по пути следования теплоносителя стоит маленькая комнатка с небольшим радиатором, то через нее можно пройти одной трубой.

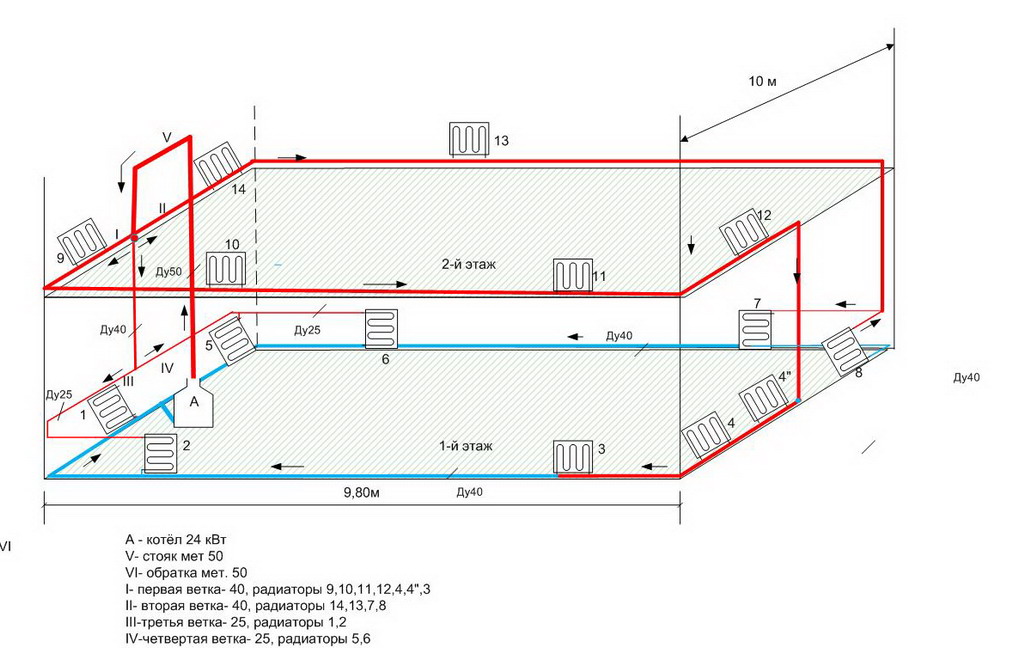

Схема коллекторной системы отопления с принудительной циркуляцией теплоносителя.

Мы уже говорили, что лучше всего подавать воду на этажи раздельными трассами – при необходимости, одну из них можно быстро перекрыть и ограничить подачу тепла. Также возможна вполне экономичная схема, когда трубы горизонтальные участки проходят только по первому этажу, а подача тепла на верхний этаж осуществляется путем сооружения вертикальных стояков на каждую отопительную батарею (или часть батарей).

Следующая схема предусматривает установку своеобразного коллектора в чердачном помещении. Туда поднимается одна вертикальная труба, подающая в этот коллектор горячий теплоноситель. После этого он самотеком распределяется по батареям отопления, протекая сверху вниз. Целесообразность применения такой схемы определяется специалистом теплотехники, а суть ее заключается в равномерном распределении тепла и экономии на трубах.

Схема с коллектором интересна тем, что она является однотрубной и двухтрубной одновременно, сочетая в себе достоинства обеих систем.

Проект отопления двухэтажного дома

Грамотное проектирование эффективной системы отопления начинается с определения желаемого температурного режима для каждого помещения загородного дома.

Наиболее комфортные условия (22 – 24 градуса) поддерживают:

• в детских и комнатах пожилых людей;
• в ванной комнате и туалете;
• в сауне, спортзале или бассейне.

Для следующей группы помещений нормами установлена температура от 21 градуса:

• спальни и комнаты для гостей;
• комнаты обслуживающего персонала;
• помещения, сдаваемые внаем.

В жилой зоне минимально допустимая температура составляет 18°С:

• гостиная;
• рабочий кабинет;
• столовая.

В кухне, домашней мастерской или зимнем саду обычно устанавливаются дополнительные средства обогрева, стационарная же система отопления рассчитывается на 15 – 16 градусов.

В проходной зоне, куда входят прихожая, гараж или лестничная клетка, минимальная температура составляет 12 градусов.

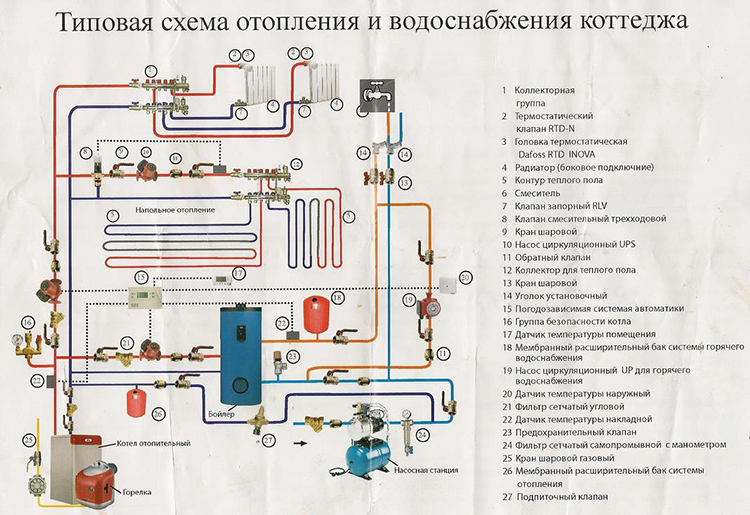

Типовая схема отопления и водоснабжения коттеджа

Далее выполняют расчет теплопотерь, в котором помимо указанных температур учитывают:

• Термическое сопротивление материалов, из которых сделаны ограждающие конструкции.
• Средняя температура самого холодного месяца в регионе строительства, а также за весь отопительный сезон.
• Коэффициент сезонной работы котла (для средней полосы – 0,5, севернее – 0,7, южнее – 0,3).

Величина теплопотерь через ограждающую конструкцию рассчитывается по формуле:

W= A * dT * (1/R * S),

где

• W – мощность тепловых потерь;
• А – площадь поверхности ограждающей конструкции;
• dT – разница между внутренней и наружной температурами;
• R – термическое сопротивление материала (при расчете многослойной конструкции данные параметры для каждого слоя необходимо суммировать);
• S – толщина слоя материала.

По вычисленным теплопотерям подбирают радиаторы в каждое помещение (их теплоотдача должна компенсировать утечки тепла с запасом в 20%) и теплогенератор.

Как выглядит оптимальная система отопления для частного дома

Предусмотреть все технические нюансы и технологические параметры автономного отопления необходимо на стадии проекта

Отдавая предпочтение той или иной схеме важно, что бы будущее отопление отвечало соответствующим параметрам и бытовым потребностям

Не бывает хорошей или плохой разводки. В каждом отдельном случае эффективность отопления зависит от правильности подключения и грамотно составленного проекта. На практике нередко владельцы жилых домов сталкиваются с ситуацией, когда в результате разработки проекта и последующего монтажа трубопровода  возникает тупиковая система отопления. В них теплоноситель, поступающий в радиатор, вынужден сталкиваться с остывшим, встречным потоком, отработанного теплоносителя. Такой вид подключения используется для двухтрубных систем с горизонталь расположением трубопровода. Сказать, что такое отопление не выгодно и малоэффективно, нельзя. Большей популярностью пользуется двухтрубная горизонтальная схема отопления с нижней разводкой с попутным движением теплоносителя.

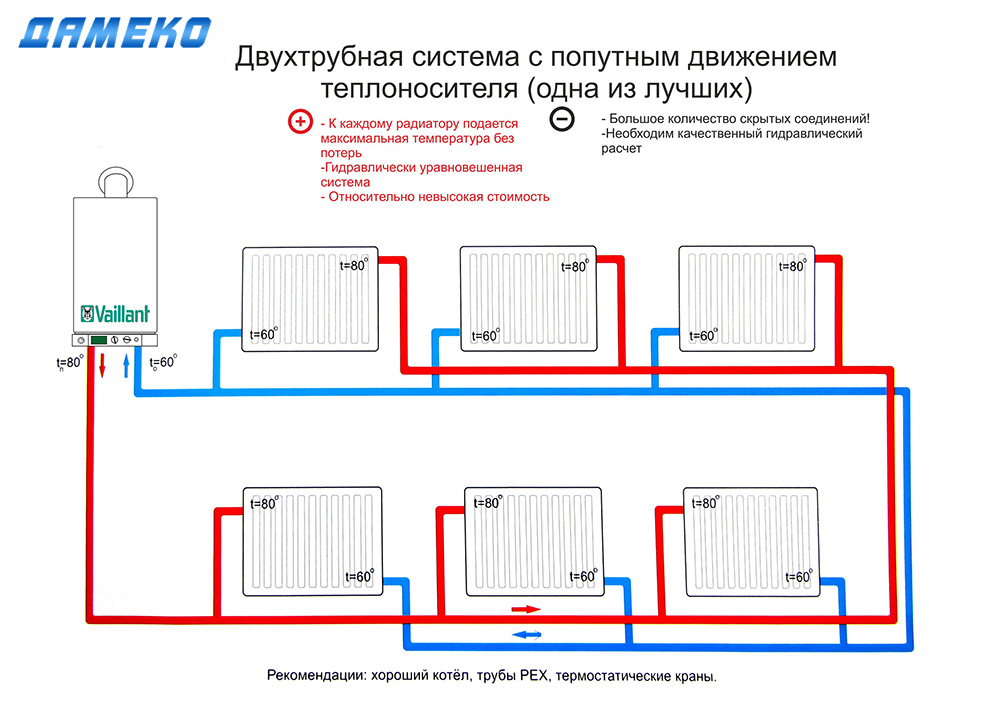

Существуют два вида схем движения теплоносителя: попутная и тупиковая. В предлагаемой таблице можно увидеть сравнительные параметры обоих вариантов движения теплоносителя

Обязательно прочтите: что эффективнее, однотрубная или двухтрубная система отопления?

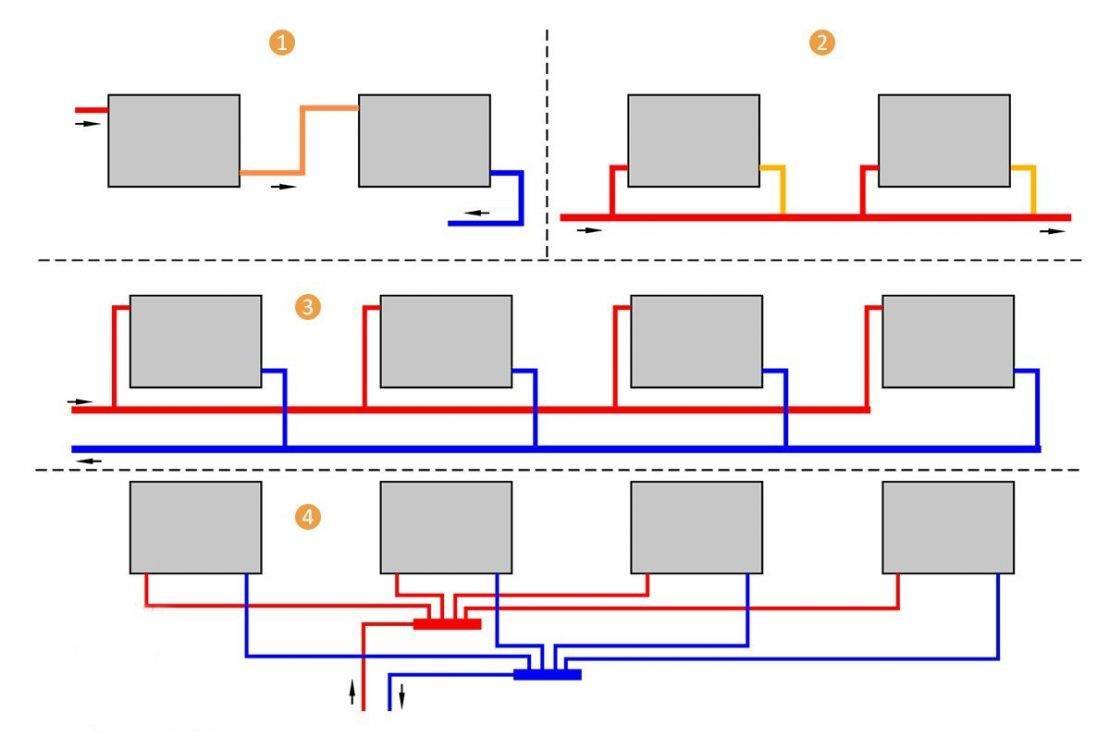

Монтаж двухтрубной системы отопления горизонтального типа в основном используется для обогрева одноэтажных жилых домов, когда стоит задача присоединить большое количество радиаторов. Подключение батарей предполагает два варианта:

• лучевой;
• последовательный.

Вариант с лучевым подключением обогревательных приборов называется еще радиальный. Для последовательного подключения используется обычная пара трубопроводов. И первый, и второй тип подключения имеют свои преимущества. В радиальном подключении нет необходимости устанавливать дроссели, контролирующие работу радиаторов близко расположенных к котлу.  Температура во всех радиаторах одинакова. Такой тип очень удобен для частных, одноэтажных домов.

Хороша система отопления с последовательным подключением. Существенно экономится расходный материал.

Хорошая работа отопления в частном доме зависит от многих факторов, начиная с грамотного выбора типа и разновидности отопления, заканчивая правильно составленным проектом. Гидравлические расчеты, которые являются неотъемлемой составной частью проекта — работа квалифицированного специалиста. Регулировка двухтрубной системы отопления осуществляется до начала отопительного сезона, когда есть время на устранения технических неполадок и несоответствий.

Особенности однотрубной схемы разводки отопления

Простота и практичность – основные преимущества однотрубной разводки. Контур отопления, один или несколько, формируются одной трубой, завязанной на котел. Радиаторы подсоединяются к трубе последовательно.

Каждый из них врезается тройниками в общую трубу контура, а участок между точками врезки каждого теплообменника заменяется на трубу меньшего диаметра, формируя байпас.

Такая схема в быту называется Ленинградка и подходит для большинства одноэтажных частных домов площадью не более 80 м2.

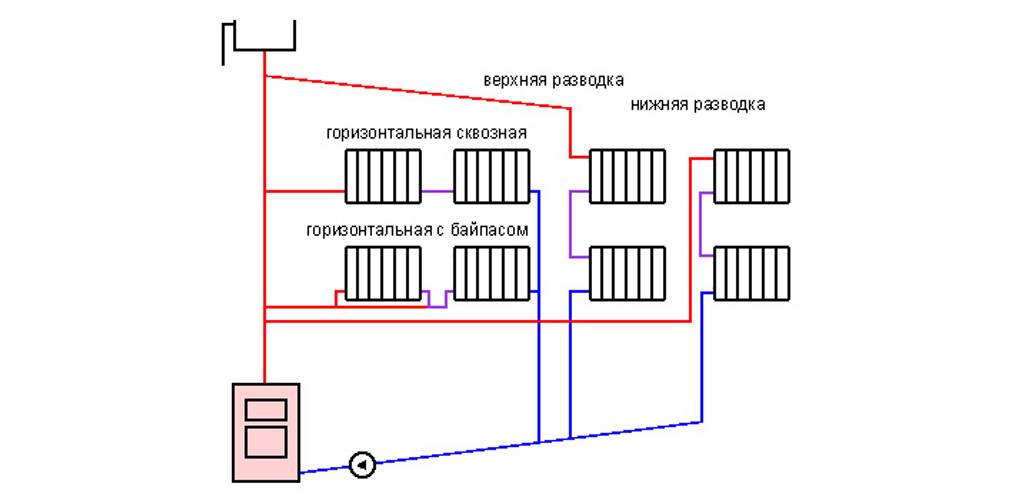

В зависимости от расположения радиаторов этажности здания выбирается однотрубная разводка:

• С нижней разводкой;
• С верхней разводкой.

В зависимости от этажности дома:

• Горизонтальная;
• Вертикальная.

И по типу циркуляции теплоносителя:

• С принудительной циркуляцией;
• С естественной циркуляцией (гравитационная).

Перечислены базовые варианты, которые по необходимости можно комбинировать для получения полноценной системы отопления и охвата всех отапливаемых помещений. Для домов большой площади или двух- трехэтажных формируется несколько параллельных контуров, в каждом из которых организуется однотрубное подключение.

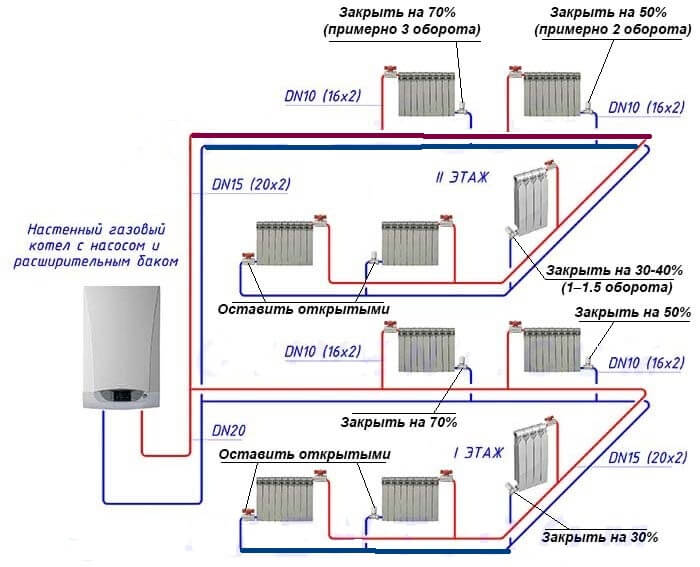

Контуры важно сбалансировать, чтобы обеспечить равномерное распределение тепла. Для этого используются регулировочные клапаны или гидрострелки, коллекторные группы

Однотрубная схема разводки привлекательна своей экономичностью, однако вместе с этим обладает явными недостатками. Радиаторы в контуре подсоединены последовательно, а значит, теплоноситель котла поочередно попадает в теплообменники.

Потеряв часть тепла в первой батарее, к последующим уже поступает остывшая вода, что снижает их тепловую мощность.

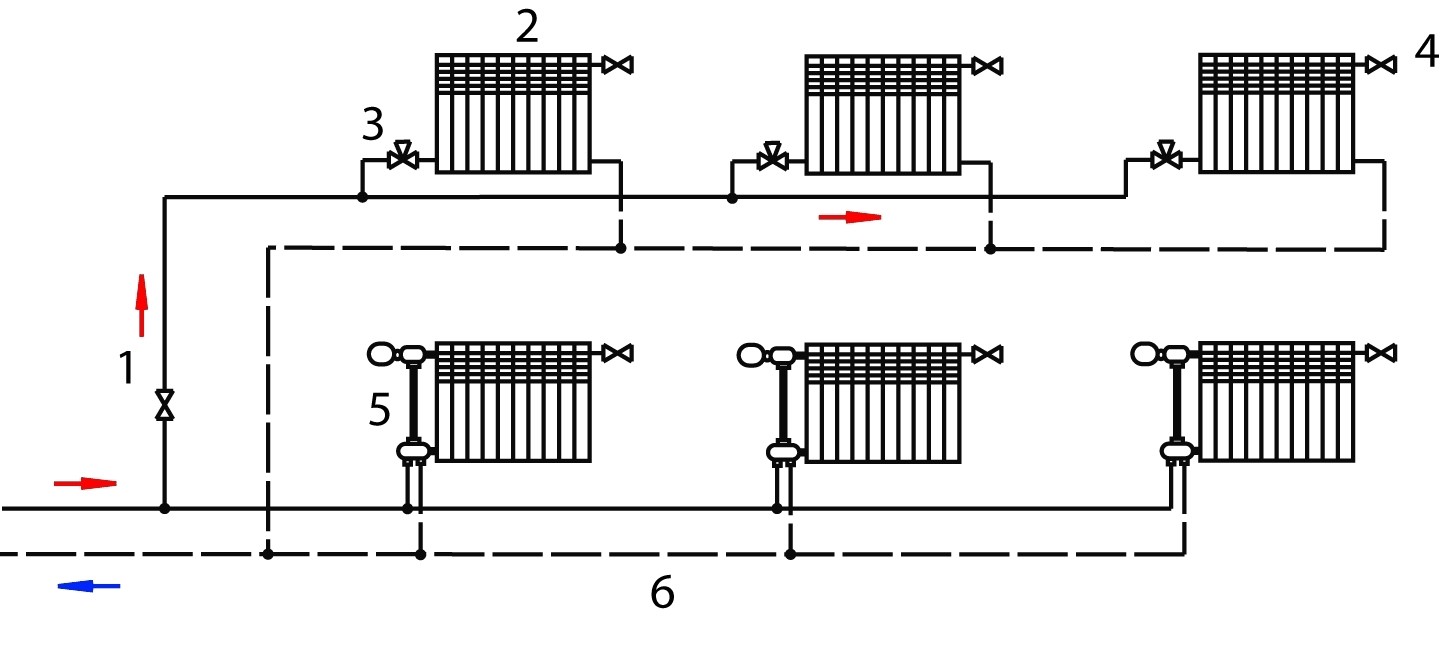

Схема подключения байпаса

Разрешить эту проблему можно несколькими универсальными способами:

• Каждый последующий радиатор в контуре подбирается с большим числом секций, чтобы итоговая мощность соответствовала требованиям с учетом сниженной температуры теплоносителя. Однако такой вариант увеличивает градиент температуры в начале и конце контура и спасает лишь в случае, если общее число теплообменников в контуре не превышает 6-7 штук;
• Наличие байпасов на каждом радиаторе, а также циркуляционного насоса, позволяет существенно снизить перепад температур. Создавая достаточно большой напор, можно добиться равномерного распределения горячего теплоносителя по основной трубе, а значит, к каждому радиатору будет поступать больше тепла.

Естественно, с принудительной циркуляцией система отопления становится энергозависимой, зато более эффективной.

Для домов большой площади всегда можно разбить общий контур на несколько меньших с параллельным включением и даже с отдельным для каждого из них насосом.

С нижней разводкой

Привычная однотрубная схема Ленинградка является наглядным примером нижней разводки. От котла труба идет на уровне пола или даже в подвале. В стремлении сэкономить на материалах следует использовать нижнюю разводку.

Схема системы с нижней разводкой

В двух- трех этажных домах нижняя разводка также определяет позицию подачи и обратки для стояков. Труба от котла идет понизу, и теплоноситель поднимается по стояку, прежде чем попасть в контуры, распределенные по этажам.

С верхней разводкой

Схема с верхней разводкой 1. Прямая 2.Радиатор 3. Обратка 4. Воздухоотводчик 5. Термоголовка

Верхняя разводка актуальна для вертикальной однотрубной схеме. К стоякам подача от котла подводится сверху. От котла коллектор поднимается на чердак или под потолок верхнего этажа и там уже подключается к верхнему контуру и опускается к нижнему.

Особых преимуществ в частном доме верхняя разводка не дает, там более что, обогревая более горячим теплоносителем верхний этаж в ущерб нижнему, дополнительно усиливается градиент температуры воздуха в доме.

Вертикальная

По зданию распределяются стояки возле каждого оконного проема или между ними. Стояки формируют ряд параллельных контуров, в каждом из которых радиаторы подключаться сбоку последовательно с  байпасом.

Горизонтальная

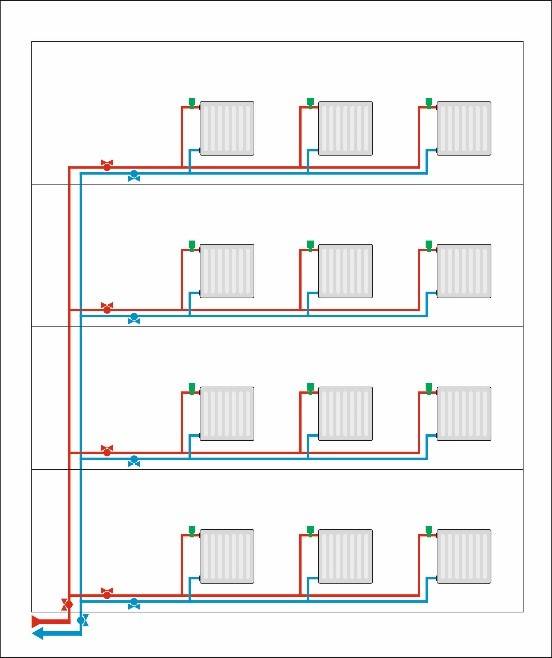

Схема горизонтальной разводки cистемы

Оптимальная схема разводки для одноэтажных или двухэтажных домов. Труба контура укладывается по периметру здания, и в нее врезаются радиаторы с нижним подключением. Участок между точками врезки каждого радиатора, общая труба монтируется меньшего диаметра, заставляя часть теплоносителя проходить через теплообменник.

Чтобы охватить два и более этажей, от котла идет два стояка подачи и обратки, а на этажах отдельно распределяется контур из одной трубы по периметру.

При таком распределении нет жесткой привязки по месту установки между радиаторами на первом и втором этаже.

Подключение радиаторов

Для секционных радиаторов возможны три способа подключения:

1. Одностороннее боковое;
2. Двухстороннее нижнее;
3. Диагональное.

Какое из них выбрать?

Ответ зависит от двух факторов:

• Количества секций батареи;
• Ее расположения относительно розлива и/или стояка.

При небольшой длине отопительного прибора (до 7-10 секций) и стоячной разводке оптимальным будет боковое подключение. Разница в диаметре между коллекторами радиатора и вертикальными каналами внутри секции обеспечит его равномерный прогрев по всей длине.

Боковое подключение.

Если количество секций больше 10 и отопительный прибор подключается к стояку или расположенному выше него розливу, наш выбор — диагональное подключение. Оно прогреет все секции, независимо от их количества.

Диагональное подключение.

При большой длине батареи и ее расположении над розливами более практичным будет двухстороннее нижнее подключение.

Вот его преимущества:

• Радиатор начнет греть сразу после запуска контура, даже без стравливания воздуха. Воздушная пробка будет вытеснена избыточным давлением в верхний коллектор и не станет мешать циркуляции через нижний. При этом секции будут прогреты по всей высоте за счет собственной теплопроводности;
• В открытом отопительном контуре периодическое обновление теплоносителя будет способствовать постепенному заиливанию батарей и падению их теплоотдачи. Однако непрерывная циркуляция воды через нижний коллектор не даст илу собираться в нем: батарея не будет нуждаться в промывке в принципе. Для промывки же розлива достаточно раз в два-три года перепустить контур на сброс.

Двухстороннее нижнее подключение.

Отопление с естественной циркуляцией

Особенностью системы отопления с естественной циркуляцией двухэтажного дома является отсутствие насоса, создающего давление в трубах. Движение воды обеспечивается законами гидравлики и термодинамики, для чего трубы устанавливают под определенным углом друг к другу на заданной высоте. Хоть эта система и обладает несколько меньшей тепловой эффективностью, она является полностью автономной, то есть не зависит от электропитания и не расходует дополнительную энергию.

Отопление с естественной циркуляцией двухэтажного дома может выполняться как по однотрубной, так и по двухтрубной схеме. Достоинства и недостатки этих видов подробно рассмотрены ниже. Вот несколько особенностей, о которых нужно помнить при организации любого вида естественной циркуляции:

• потребуются трубы большого диаметра, в противном случае движение воды будет затруднено;
• недопустимо использование расширительных баков закрытого типа — это влечет создание избыточного давления и самотеком система уже работать не будет;
• в качестве места расположения расширительного бака выбирают наивысшую точку трубопровода, в то время как котел располагают внизу, чаще всего — несколько ниже обратной магистрали.

При монтаже системы с естественной циркуляцией в двухэтажном доме неизбежен значительный перерасход материалов и снижение теплоотдачи. Подобные сложности оправданы лишь в одном случае — когда слишком велик риск перебое с электроэнергией в холодное время года.

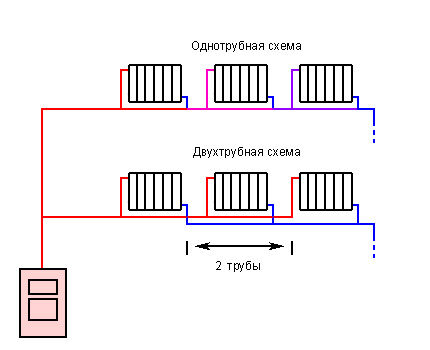

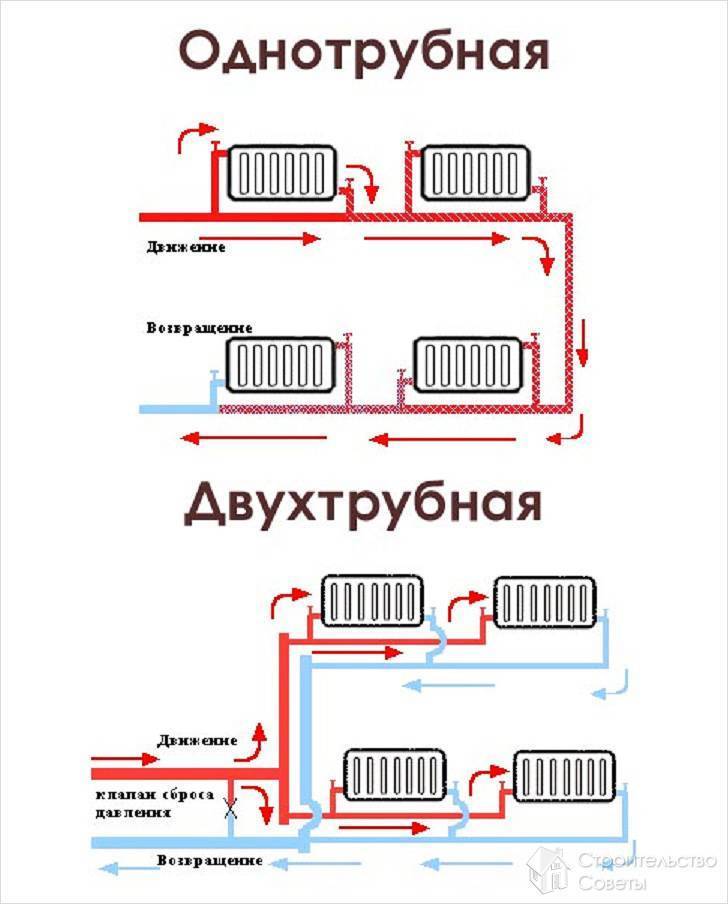

Однотрубные системы отопления

Под однотрубной системой отопления двухэтажного дома понимается комплекс радиаторов, использующих для приема горячего теплоносителя и сброса остывшего одну и ту же магистраль. Это позволяет существенно экономить на материалах, однако влечет ряд недостатков:

• требуется повышенная мощность котла;
• температура воды в магистралях последовательно снижается от радиатора к радиатору;
• каждый следующий радиатор должен иметь больше секций, чем предыдущий (что является следствием предыдущего пункта).

Таким образом, реализация однотрубных схем имеет смысл лишь в регионах с относительно мягким климатом для отопления небольших домов.

Отопление «Ленинградка»

Как несложно догадаться, эта схема отопления была разработана в Советском Союзе и повсеместно внедрялась в небольших зданиях северной столицы. Основой «ленинградки» является одна общая магистраль, идущая по периметру помещений ниже уровня установки радиаторов. Патрубки врезаются в нее сверху, а для перенаправления потока теплоносителя под каждым радиатором выполняют сужение трубы или устанавливают регулирующий вентиль.

Возможна как естественная, так и принудительная циркуляция. В первом случае рекомендуется устанавливать не более четырех радиаторов, во втором — не более шести. Подключение семи-восьми радиаторов возможно лишь после точных инженерных расчетов, при большем количестве потребителей тепла система считается неэффективной.

Альтернативные виды однотрубного отопления

Дальнейшей эволюцией «ленинградки» можно считать системы с разрывами магистрали и подрадиаторными перетяжками, которые играют роль «узких мест», перенаправляя поток жидкости. Это позволяет упростить основную магистраль, избавившись от сужений и вентилей, а также располагать радиаторы вдали от зоны прокладки основных труб. При достаточной мощности нагнетающего насоса в циклах принудительной циркуляции возможно некоторое увеличение отапливаемых площадей.

Схема с теплым полом

Подача воды происходит через коллектор, второй служит для обратного хода теплоносителя.

Основные узлы (базовый вариант):

• Коллекторные шкафы. Для обеспечения правильного хода жидкости. Устанавливаются в доступном для обслуживания месте.
• Приборы КИПиА: термометры и манометры.
• Запорная арматура, компрессионные фитинги, переходники.
• Трубопровод.
• Система теплый пол.

Единственным недостатком является то, что в обычной схеме невозможно осуществлять контроль температуры теплоносителя, необходимо предусмотреть регулировку.

Для повышения КПД, схему дополняют следующими элементами:

• Циркуляционный насос. Применяется в случае необходимости увеличить напор. Установка предусмотрена на обратном контуре.
• Трехходовой смеситель.
• Клан для сброса жидкости.
• Насосно-смесительный узел. Применятся для: снижения температуры в системе, возврата остывшей жидкости обратно в систему.
  устанавливается за коллектором подачи воды.

Важно! Взамен запорной арматуры возможно применение смесителей (термостатических). Таким образом, подача воды осуществляется без рывков.
Схема подключения водяного теплого пола к котлу

Выбираем энергоноситель

Основной критерий выбора – стоимость энергоносителей, зависящая от страны и региона проживания. Если в РФ несомненным лидером является природный газ, то в остальных государствах бывшего СССР картина другая – первое место занимают дрова, брикеты и уголь. Не забудьте об электроэнергии, отпускаемой по вдвое меньшему ночному тарифу.

Выбирая подходящий вид топлива, стоит учесть пять факторов (помимо цены):

• эффективность (КПД) работы отопительного оборудования, использующего этот энергоноситель;
• удобство при эксплуатации;
• как часто придется обслуживать агрегаты, расценки на вызов мастера;
• требования к складированию.

Ниже приведем сравнительную таблицу, где показаны цены различных энергоносителей и сколько стоит киловатт тепла, полученный в реальных условиях. Площадь здания – 100 м², регион – Московская обл.

По приведенным в таблице цифрам гораздо проще найти подходящий вариант (или несколько). Только сделайте поправку на стоимость энергоносителей в своем регионе. По другим критериям выбора дадим 4 совета:

1. Удобнее всего пользоваться газовым и электронагревательным оборудованием. Не нужно ничего складировать, постоянно обслуживать и возиться с чисткой водогрейных аппаратов.
2. Сжигать уголь и дрова — самый экономный способ обогрева. За сбережение средств придется расплачиваться трудом – пилить, носить, загружать топку, чистить дымоход. Сжигать брикеты и пеллеты комфортнее, но возрастает цена котельной установки и самого топлива. Плюс понадобится хранилище для складирования.
3. Солярка либо сжиженный газ – лучшее решение для обустройства автономного и одновременно комфортного отопления, когда прочие энергоносители недоступны. Минус – приличная стоимость горючего и монтажа топливной емкости.
4. Проверенный вариант – совмещение 2—3 энергоносителей. Распространенный пример: твердое топливо + электричество по ночному тарифу.

Какое топливо лучше использовать в конкретных условиях, подробно рассказывается в отдельном материале. Также рекомендуем посмотреть видео и выслушать полезные советы эксперта:

Watch this video on YouTube

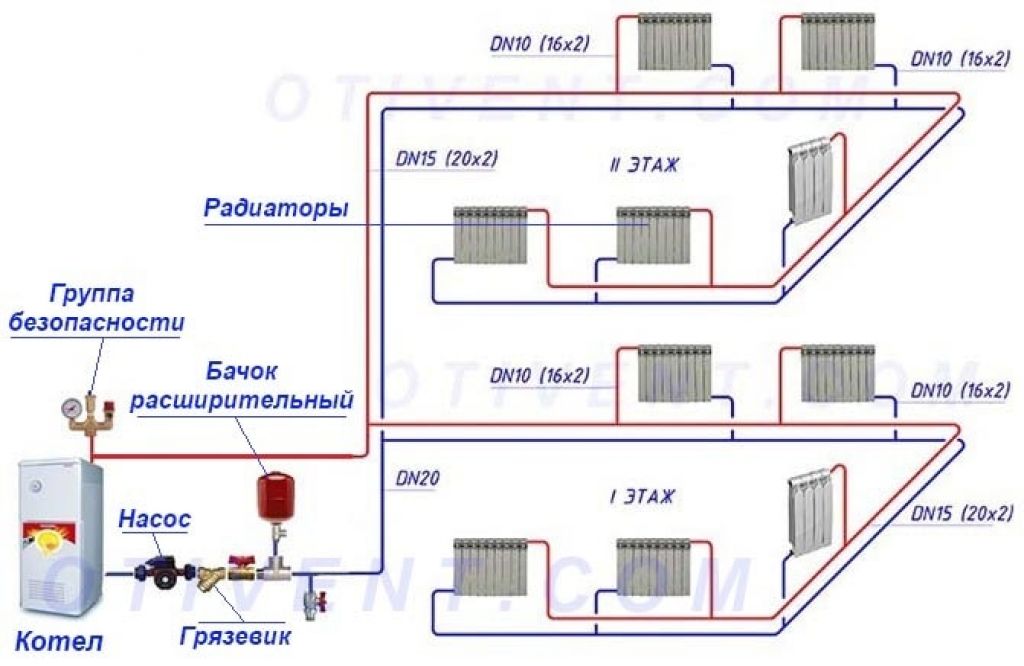

Виды двухтрубных систем двухэтажного дома

Прежде чем выбрать тот или иной вариант двухтрубной системы отопления двухэтажного дома, схему разводки труб и вид циркуляции, необходимо выяснить, какими же они могут быть.

Во-первых, в зависимости от пространственного расположения подводящей и отводящей магистрали двухтрубная система, также как и однотрубная, может быть выполнена по двум схемам:

• С горизонтальной разводкой — когда магистральные трубы на каждом этаже образуют отдельные условно горизонтальные (с соблюдением необходимых уклонов) контуры или петли;
• С вертикальной — когда подача нагретого теплоносителя к радиаторам в разных уровнях и отвод охлажденного, из них, осуществляется при помощи вертикальных стояков.

Схемы с горизонтальной разводкой можно также разделить на:

• Простые — с последовательным подсоединением радиаторов к подающей трубе и «обратке»;
• Лучевые или коллекторные — когда каждый радиатор подсоединяется отдельно с помощью двух труб к специальному распределителю (гребенке, коллектору). Он может быть отдельным для каждого этажа, размещенным в нише или шкафчике или же быть общим для всего дома, размещенным в котельной.

Схемы с последовательным подсоединением радиаторов могут быть как с нижней, так и с верхней разводкой подающей трубы. Коллекторные же или лучевые схемы, как правило, предполагают нижнюю разводку труб, причем, очень часто, те прокладываются скрыто, под полом.

Кроме этого, схемы двухтрубных систем отопления двухэтажных домов могут отличаться способом обеспечения циркуляции теплоносителя. Такая циркуляция может быть:

• Гравитационной или естественной – когда она обеспечивается только разностью удельного веса горячего и холодного теплоносителя и наличием уклонов магистральных трубопроводов;
• Принудительной – когда для этого используется специальный циркуляционный насос (или насосы);
• Комбинированной – когда система имеет возможность работать и по той и по другой схеме, в зависимости от обстоятельств.

В зависимости от вида расширительного бака и способа создания избыточного давления в системе она может быть:

• Открытой – когда используется открытый расширительный бак, обычно располагающийся под потолком на втором этаже или на чердаке, а давление в системе определяется только высотой его размещения. Часто такой бак используется и в качестве центрального воздухосборника (как на рис. 1). Это возможно в случае, если его подсоединяют к наивысшей точке подающей трубы. Если же он подсоединяется к обратной трубе (например, при установке на «обратке» циркуляционного насоса), то на подающей трубе дополнительно необходимо устанавливать воздухосборник или воздушный клапан;
• Закрытой – когда в качестве расширительного используется герметичный мембранный бак. Избыточное давление в таких системах рассчитывается и обычно находится на уровне 1,5 бар (0,15 МПа). Такой бак может быть расположен в любом месте на подающей или обратной магистрали, но чаще всего его располагают недалеко от котла. Обязательным атрибутом закрытой системы является наличие, так называемого «блока безопасности», включающего предохранительный и воздушный клапаны и манометр, так как возникает необходимость контроля избыточного давления жидкости и автоматического сбрасывания в случае его увеличения выше установленного безопасного уровня.

Пример закрытой системы отопления двухэтажного дома

Ознакомившись с основными видами и особенностями двухтрубных систем отопления, рассмотрим их некоторые, наиболее распространенные схемы, которые могут использоваться для частного двухэтажного дома.
