Выбираем отопление с верхней разводкой и розливом: двухтрубная и однотрубная системы и схемы

Одноконтурная трубная разводка отопления

Принцип ее работы – обеспечение передвижения рабочей жидкости по одной трубе. Что это значит? По общему стояку нагретая вода или антифриз выдавливается на верхний уровень системы отопления, а радиаторы последовательно подключаются в трубе обратной подачи теплоносителя в котел. Очевидно, что верхние этажи или самые первые в схеме радиаторы будут нагреваться быстрее и сильнее, поэтому однотрубная система отопления используется только в одноэтажных или малоэтажных (2-3 этажа) домах, где разница в температуре подачи и обратки не так заметна. В одноэтажном доме все радиаторы будут нагреваться практически до одной и той же температуры.

Достоинства, особенности отличие однотрубной системы отопления:

1. Соблюдение гидродинамического равновесия в системе;
2. Простой проект, быстрый монтаж;
3. Низкие финансовые и трудовые затраты из-за монтажа только одной магистрали без датчиков и других приборов контроля и автоматического управления;
4. Организация движения рабочей жидкости по принципу естественной циркуляции (гравитационная схема), которая не требует врезки циркуляционного насоса и подключения электричества. Этим преимущественно и отличается однотрубная разводка от двухтрубной.

Но однотрубная система отопления имеет и недостатки, причем существенные:

1. Сложные расчеты из-за необходимости соблюдения гидравлической устойчивости и высокого гидравлического сопротивления;
2. Полная зависимость всех приборов и узлов системы из-за последовательного их включения;
3. Для одного стояка самым оптимальным будет подключение не более 5-7 радиаторов;
4. Нельзя регулировать температуру в каждом отдельном радиаторе;
5. Высокие потери тепла.

Для владельцев одноэтажных загородных домов вопрос о том, какая лучше — однотрубная или двухтрубная система отопления и что лучше выбрать, не стоит – если дом одноэтажный, то однотрубное отопление – наилучший вариант и в плане монтажа, и в плане трудозатрат, и с точки зрения экономии энергоносителей.

Как можно усовершенствовать одноконтурную схему разводки

Если вы не знаете, что лучше выбрать — систему отопления однотрубную или двухтрубную – то остановитесь на промежуточном варианте, схема которого носит название ленинградка. В этой схеме добавлен байпас – трубная перемычка для каждого радиатора, позволяющая его обойти полностью или частично. В байпас врезается запорный кран, которым можно регулировать полную или частичную подачу тепла в обход батареи.

Кроме того, к байпасу можно подключить термодатчик, и контроль за температурой улучшится. Также с байпасом можно проводить ремонт или замену узлов без остановки всего отопления. Перемычку можно легко установить в уже работающую систему.

Собирается однотрубная система отопления частного дома по горизонтальной и вертикальной схеме. Если основным будет вертикальный стояк, то все отводы и радиаторы подключаются к нему сверху вниз. Горизонтальный стояк работает по принципу последовательного подключения радиаторов. И в первом, и во втором варианте разводки трубопровода будут появляться воздушные пробки, и это также можно отнести к недостаткам, которыми обладает однотрубная система отопления.

Технология сборки одноконтурной системы

1. Сначала устанавливается котел, после чего по комнатам разводятся трубы;
2. Если собирается ленинградка, то в точках присоединения батарей и байпасов врезаются тройники;
3. В схеме с естественной циркуляцией соблюдается уклон труб 2-4 градуса на погонный метр;
4. В трубу обратной подачи жидкости врезается насос, и подключается к сети;
5. В самой высокой точке трубной разводки крепится и подключается расширительный резервуар;
6. Подключаются радиаторы, на них устанавливаются краны Маевского, чтобы можно было стравливать воздух;
7. Однотрубное отопление опрессовывается и запускается в работу.

Классификация однотрубных систем отопления

В данном виде отопления отсутствуют разделения на обратные и подающие трубопроводы, поскольку теплоноситель после выхода из котла идет по одному кольцу, после чего опять возвращается в котел. Радиаторы в данном случае имеют последовательное расположение. В каждый из этих радиаторов теплоноситель попадает по очереди. сначала в первый, потом во второй и так далее. Однако температура теплоносителя будет снижаться, и последний в системе отопительный прибор будет иметь температуру ниже первого.

Классификация однотрубных систем отопления выглядит так, каждый из видов при этом имеет свои собственные схемы:

• закрытые системы отопления. которые не сообщаются с воздухом. Отличаются избыточным давлением, воздух можно сбросить только вручную посредством специальных вентилей или же автоматических воздушных клапанов. Подобные системы отопления могут работать с циркулярными насосами. Такое отопление также может иметь нижнюю разводку и соответствующую схему;
• открытые системы отопления. которые сообщаются с атмосферой при помощи расширительного бака для сбрасывания лишнего воздуха. В данном случае кольцо с теплоносителем следует размещать выше уровня приборов отопления, в противном же случае в них будет собираться воздух и циркуляция воды будет нарушена;
• горизонтальные – в таких системах трубы теплоносителя размещены горизонтально. Это отлично подходит для частных одноэтажных домой или же квартир, где есть автономная система отопления. Однотрубный вид отопления с нижней разводкой и соответствующая схема – лучший вариант;
• вертикальные – трубы теплоносителя в данном случае размещены в вертикальной плоскости. Такая система отопления лучше всего подходит для частных жилых домов, состоящих из двух-четырех этажей.

Нижняя и горизонтальная разводка системы и ее схемы

Циркуляция теплоносителя в горизонтальной схеме прокладки труб обеспечивается при помощи насоса. А подающие трубы размещены над полом или под ним. Горизонтальная магистраль с нижней разводкой должна быть проложена с небольшим уклоном от котла, радиаторы же нужно ставить все на одном уровне.

В домах, где два этажа, подобная схема разводки имеет два стояка — подающий и обратный, вертикальная же схема допускает их большее количество. Во время принудительной циркуляции теплоагента с применением насоса температура в помещении повышается намного быстрее. Поэтому чтобы установить такую систему отопления нужно использовать трубы с меньшим диаметром, нежели в случаях естественного движения теплоносителя.

Циркуляционный насос следует устанавливать всегда в конце обратной части трубопровода независимо от того, какую вы выбрали схему системы отопления. Дело состоит в том, что максимальная температура рабочей жидкости в насосе должна составлять 60 градусов. Если разводка вертикальная в двухэтажном строении, систему нужно оснащать стояком, посредством которого теплоноситель будет подниматься на второй этаж. Стояк должен врезаться до первого радиатора нижнего этажа, если это позволит сделать планировка дома.

На трубах, которые входят в этажи, нужно ставить вентили, которые будут регулировать подачу горячей воды на каждый этаж.

Рассмотрим некоторые схемы разводки для однотрубной системы отопления:

• схема с вертикальной подачей – может иметь естественную или принудительную циркуляцию. При отсутствии насоса теплоноситель циркулирует посредством смены плотности во время остывания при теплообмене. От котла вода поднимается в магистраль верхних этажей, затем по стоякам распределяется по радиаторам и остывает в них, после чего опять возвращается в котел;
• схема однотрубной вертикальной системы с нижней разводкой. В схеме с нижней разводкой возвратная и подающая магистрали идут ниже приборов отопления, а трубопровод проложен в подвале. Теплоноситель подается по стоку, проходит через радиатор и возвращается вниз в подвал через опускной стояк. При данном методе разводки теплопотерь будет значительно меньше, чем тогда, когда трубы находятся на чердаке. Да и обслуживать систему отопления с данной схемой разводки будет очень просто;
• схема однотрубной системы с верхней разводкой. Подающий трубопровод в данной схеме разводки расположен над радиаторами. Подающая магистраль проходит под потолком или через чердак. Через эту магистраль стояки идут вниз и к ним по одному крепятся радиаторы. Обратная магистраль идет или по полу, или под ним или через подвал. Такая схема разводки подойдет в случае естественной циркуляции теплоносителя.

Помните, что если вы не хотите поднимать порог дверей с целью прокладки подающей трубы, вы можете плавно ее понизить под дверью на маленьком кусочке земли с выдерживанием общего уклона.

Горизонтальный и вертикальный типы разводки

Отличаются горизонтальных и вертикальный вариант разводки положением магистральных стояков и трубопроводов, объединенных их в единую отопительную систему.

Вертикальная конструкция означает, что радиаторы подсоединяют к стоякам, расположенным вертикально. Монтаж такой разводки по стоимости более дорогой, чем горизонтальной. Ее преимущество заключается в отсутствии возникновения воздушных пробок. Вертикальную систему лучше устанавливать при обустройстве теплоснабжения многоэтажных домов. Подсоединение к стояку выполняется поэтажно.

Двухтрубная горизонтальная отопительная система с нижним способом разводки труб желательно монтировать:

• в строениях большой протяженности, но малой этажности;
• в жилых помещениях, не имеющих простенков;
• в панельно-каркасных зданиях.

При реализации двухтрубной конструкции экономится тепло. Горизонтальную разводку делают в основном в одно- и двухэтажных зданиях — можно также запроектировать коллекторную схему отопления (прочитайте ещё: «Оптимальная схема разводки отопления двухэтажного дома «).

Однотрубная схема отопительных систем

Однотрубная система отопления: вертикальная и горизонтальная разводка.

В однотрубной схеме систем отопления подвод горячего теплоносителя (подача) к радиатору и отвод остывшего (обратка) осуществляется по одной трубе. Все приборы относительно направления движения теплоносителя соединены между собой последовательно. Поэтому температура теплоносителя на входе в каждый последующий радиатор по стояку значительно снижается после снятия тепла с предыдущего радиатора. Соответственно теплоотдача радиаторов с удалением от первого прибора снижается.

Такие схемы используются, в основном, в старых системах центрального теплоснабжения многоэтажных зданий и в автономных системах гравитационного типа (естественная циркуляция теплоносителя) в частных жилых домах. Главным определяющим недостатком однотрубной системы является невозможность независимой регулировки теплоотдачи каждого радиатора в отдельности.

Для устранения этого недостатка возможно использование однотрубной схемы с байпасом (перемычкой между подачей и обраткой), но и в этой схеме первый радиатор будет на ветке всегда самый горячий, а последний самым холодным.

В многоэтажных домах используется вертикальная однотрубная система отопления.

В многоэтажных домах использование такой схемы позволяет экономить на длине и стоимости подводящих сетей. Как правило, отопительная система выполнена в виде вертикальных стояков, проходящих через все этажи здания. Теплоотдача радиаторов рассчитывается при проектировании системы и не может быть отрегулирована с помощью радиаторных вентилей или другой регулирующей арматуры. При современных требованиях к комфортным условиям в помещениях, эта схема подключения приборов водяного обогрева не удовлетворяет требованиям жителей квартир, находящихся на разных этажах, но присоединенных к одному стояку системы отопления. Потребители тепла вынуждены «терпеть» перегрев или недогрев температуры воздуха в переходный осенний и весенний период.

Отопление по однотрубной схеме в частном доме.

В частных домах однотрубная схема используется в гравитационных отопительных сетях, в которых циркуляция горячей воды осуществляется благодаря дифференциалу плотностей нагретого и остывшего теплоносителей. Поэтому такие системы получили название естественных. Главным плюсом этой системы является энергонезависимость. Когда, например, при отсутствии в системе циркуляционного насоса, подключаемого к сетям электроснабжения и, в случае перебоев с энергопитанием, система отопления продолжает функционировать.

Главным недостатком гравитационной однотрубной схемы подключения является неравномерное распределение температуры теплоносителя по радиаторам. Первые радиаторы на ветке будут самые горячие, а по мере удаления от источника тепла температура будет падать. Металлоемкость гравитационных систем всегда выше, чем у принудительных за счет большего диаметра трубопроводов.

Видео о устройстве однотрубной схемы отопления в многоквартирном доме:

Открытые и закрытые системы

По мере нагревания объём теплоносителя увеличивается. Появляются излишки жидкости, которые должны оставаться в системе. Для разогретого теплоносителя предусматривают установку расширительных бачков. Их объём выбирают из расчёта 10-15% от полной ёмкости котла, труб, радиаторов.

По конструкции определяют вид: закрытая или открытая.

Открытый тип

В открытых вариантах в качестве бака используют любую ёмкость, стойкую к коррозии и температуре около 80 оС. Это может быть бак из нержавеющей стали или защищённого от коррозии чёрного металла. Прибор устанавливают в самой верхней точке, что исключает вытекание теплоносителя под действием столба жидкости.

В нижней части находится патрубок для присоединения к трубопроводу. Вверху оставляют лючок для долива воды.

В других вариантах долив испарившейся воды осуществляют с помощью присоединения к водопроводной сети (см. схему ниже) и организации слива излишков в канализацию.

Для предотвращения перелива и автоматического удаления воздуха, бак часто делают герметичным, а в верхней части ёмкости монтируют автоматический клапан-стравливатель. Этот вариант предпочтительнее, если бак находится на чердаке и доступ к нему затруднён.

Закрытые системы

В закрытых схемах используют герметичные расширительные баки двух типов: с диафрагменной или баллонной мембраной .

До начала заполнения системы через ниппель в воздушной камере нагнетают давление до 1,5 атм. Затем заполняют систему теплоносителем до показаний манометра 1,8-2 атм.

Далее бак работает в автоматическом режиме:

1. При нагревании жидкость расширяется.
2. Повышается давление, излишки теплоносителя через патрубок поступают в рабочую полость бака.
3. Разделяющая мембрана эластична, поэтому рабочая зона увеличивается. Одновременно повышается давление воздуха во втором отсеке бака.
4. После остывания теплоноситель уменьшается в объёме и мембрана, распрямляясь под действием сжатого воздуха, выдавливает теплоноситель в систему отопления.

Контакт рабочей жидкости и воздуха помещений исключён, поэтому в закрытых системах можно использовать любые разрешённые производителем отопительного оборудования антифризы и гликоли.

В закрытых системах расширительный бак может быть установлен в любом месте, но предпочтение отдают монтажу вблизи котла: бак не портит вид жилых помещений, облегчается обслуживание.

Давление в системе отопления многоэтажного дома

Отопление многоэтажного дома должно работать бесперебойно и качественно, иначе множество жильцов окажется в сложных условиях. Одним из важнейших факторов является давление в системе отопления и поддержание его в стабильном состоянии на протяжении холодного времени года. От стабильности нормативного давления зависит эффективность отопления и сохранность отопительных приборов многоэтажного или частного дома.

Схема отопления многоэтажного дома

В зависимости от процессов, происходящих в отопительной системе, существуют различные виды давления:

1. Статическое. Оно определяет физическое воздействие теплоносителя, находящегося в состоянии покоя, на систему отопления. Статическое давление зависит от высоты водяного столба, т. е. от высоты отапливаемого дома.
2. Рабочее. Соединяет статическое и динамическое давление, которое возникает при работе насоса. Нормативные параметры рабочего давления должны сохраняться на протяжении всего отопительного периода.
3. Испытательное. Значительно превышает рабочее давление, и тем более статическое. Создается оно принудительно во время запуска системы. С его помощью определяются слабые места, протечки и трещины в теплопроводе.

В многоэтажных домах наиболее часто используются две схемы.

Однотрубная

В такой системе теплоноситель с помощью циркуляционного насоса подается по одной трубе. Теплоноситель проходит через нагревательные приборы всех этажей. Недостатком такой системы является то, что в случае завоздушенности или поломки одного из радиаторов, перестает функционировать вся система дома. Чтобы устранить эту проблему устраивается байпас перед отопительным прибором между трубой подачи и выхода, а в местах присоединения батареи к трубопроводу монтируются запорные краны. В такой системе в случае поломки радиатора можно кранами перекрыть ему подачу теплоносителя и выполнять ремонт или замену прибора. Теплоноситель через байпас пойдет дальше по системе.

Двухтрубная

Наиболее часто в многоэтажных домах используется двухтрубная схема отопления. В такой системе имеется труба для подачи и труба для возврата теплоносителя. Каждый радиатор отопления для подачи подключен к одной трубе, а для обратки – к другой. Преимуществом является то, что на всех этажах подается теплоноситель необходимой температуры, а остывший – возвращается по отдельной линии.

Давление в системе отопления необходимо для того, чтобы обеспечить её теплоносителем, чтобы во всех квартирах многоэтажного дома была комфортная температура. Таким образом, чем больше этажей в доме, тем выше давление. Под его значение подбираются соответствующие отопительные приборы

Важно, чтобы показатели сохранялись в допустимых пределах

Превышение значения рабочего давления может привести к поломке отопительных приборов и их протечке, а впоследствии остановке отопления во всем доме. В случае низкой нагрузки теплоноситель может не достигать верхних этажей, а также возможно вскипание (кавитация) теплоносителя.

Виды отопительных схем: слева – проточная; справа – с байпасом

1. Котел. Выполняет нагрев теплоносителя.
2. Циркуляционный насос. Обеспечивает принудительную циркуляцию теплоносителя.
3. Расширитель. Нивелирует давление в системе при нагреве, а в результате и расширении теплоносителя.
4. Автоматический воздухоотводчик. При образовании завоздушивания в трубопроводе автоматически выпускает воздух.
5. Запорная арматура. Кран позволяет заменить радиатор, не спуская теплоноситель из теплопровода.

Нормативное

Нормативное значение определяется технической документацией, в частности «Строительные нормы и правила» (СНиП). На этот показатель влияют следующие факторы:

• площадь многоквартирного дома;
• удаленность от котельной;
• тип трубопровода;
• диаметр трубопровода;
• мощность отопительной системы.

Норма для многоэтажки высотой до 9-ти этажей составляет 5-7 атмосфер. Если дом превышает 9 этажей, то значение нагрузки должно составлять 7-10 атмосфер. Если нижняя подача с повышением этажности давление падает, какое оно будет на последнем этаже, зависит от мощности насоса. Разница между первым и последним этажом не должна превышать 10%. Таким образом, если на первом этаже давление 10 атмосфер, то на последнем оно должно быть не меньше девяти.

Давление, при котором испытывают систему, (испытательное давление) должно быть на 15-20% выше рабочего, это обеспечит запас прочности.

При запуске системы возможны гидроудары и нагрузка значительно превышает рабочее значение. Поэтому прочность отопительных приборов должна быть способна выдержать такую нагрузку.

Схемы обвязки систем отопления

Выстраивая линию изложения для быстрого понимания особенностей организации тех или иных систем отопления, разумно начать с варианта с принудительной циркуляцией.

С принудительной циркуляцией

У такой схемы есть ряд особенностей.

1. Перепады высот, наклоны труб, расположение радиаторов относительно нагревательного котла никак не регламентируются.
2. В системе применяются многоточечная техника или одноточечная система выпуска воздуха (краны Маевского на радиаторах отопления или одна точка отвода с наибольшим уровнем высоты).
3. Допускается организация как угодно большого количества изолированных контуров циркуляции, каждый из которых обслуживается отдельным насосом.

Главная отличительная черта системы с принудительной циркуляцией — ее работа без функционирования циркуляционного насоса невозможна. Поэтому при отключении питания теплоноситель останавливается, помещения не отапливаются.

С естественной циркуляцией

Система с естественной циркуляцией имеет ряд преимуществ, однако требует четкого соблюдения правил организации. Ее особенности следующие.

1. После нагревательного котла предусматривается разгонная линия, вертикальная труба, позволяющая создать давление при расширении теплоносителя для его движения по сети.
2. Регламентируется четкий параметр наклона, как труб подачи, так и обратки.
3. При нескольких контурах отопления трудно или невозможно добиться оптимальной отдачи тепла в каждом из них.

Управление циркуляционным насосом движением теплоносителя способно кардинально увеличить функциональность, эффективность, настраиваемость системы обогрева с естественной циркуляцией.

Такая система позволяет решить ряд стандартных задач:

• нивелировать ошибки проектирования и преодолеть гидравлическое сопротивление сети трубопроводов;
• оптимизировать загрузку контуров отопления при установке нескольких насосов, регулировать отдачу тепла;
• улучшить условия работы нагревательного оборудования.

Главное достоинство системы с естественной циркуляцией, при всей сложности ее организации, заключается в возможности работы при отключении энергопитания. Чтобы этого достичь, циркуляционный насос устанавливают в байпас. Это достаточно простая структура.

Байпас – это отдельный узел для установки циркуляционного насоса с петлей обвода и запорной арматурой для обслуживания.

Узел байпаса обеспечивает несколько удобных возможностей.

1. При перекрытии шаровых кранов нагнетатель можно снять без слива всей системы, чтобы провести ремонт циркуляционного насоса или его замену.
2. Обеспечивается работа системы без электропитания.
3. Можно провести первичный запуск отопления без участия циркуляционного насоса.
4. Легко организовать структуру защиты насоса от попадания в его турбину примесей, путем установки фильтра грубой очистки или узла сетчатого типа.

Схема водяного отопления частного дома может использовать как байпас с ручным, так и с автоматическим управлением. В последнем случае в контуре обвода циркуляционного насоса монтируется обратный клапан.

При работе циркуляционного насоса на выходе обратного клапана образуется избыточное давление. Узел перекрывает подачу, обеспечивая оптимальную схему движения теплоносителя. При отключении питания через клапан начинает двигаться вода благодаря естественной гравитационной составляющей. Такая схема не требует регулировки и настройки, в том числе при пусконаладочных работах.

Совет! Поскольку обратный клапан — достаточно чуткое к попаданию окалины и минеральных отложений устройство, в открытых системах отопления рекомендуется дублировать его работу последовательно устанавливаемым шаровым краном.

Как сделать двухтрубное отопление в частном доме

Выбор подходящей двухтрубной схемы зависит от площади дома, его этажности, перебоев с электричеством, финансовых возможностей:

1. Если в доме часто отключают свет, а хозяева не планируют приобретать генератор, лучше остановиться на гравитационной открытой теплосистеме.
2. Для самостоятельного монтажа подойдет плечевая двухконтурная конструкция. Она работает даже при небольших погрешностях.
3. Для современных домов часто выбирают коллекторные варианты. Коммуникации можно убрать в стеновые шкафы и под половые стяжки, а гребенки – закрыть в коллекторный шкаф. Несмотря на кажущуюся сложность, домашние мастера монтируют лучевые схемы самостоятельно. В интернете есть много инструкций, как это сделать.
4. Для зданий с большими комнатами лучше выбрать кольцо Тихельмана. Его элементы тоже можно спрятать под пол. Но такая тепловая конструкция обойдется недешево.

Модернизация однотрубных отопительных систем

Техническое решение, которое делает возможным регулировать работу каждого отдельного отопительного прибора, разработано.

Оно заключается в подключении специальных замыкающих участков (байпасов), которые делают возможным встраивание в отопление радиаторных автоматических терморегуляторов. Какие еще преимущества становятся возможными при установке байпасов? Подробно об этом поговорим далее.

Байпас (внешний вид)

Схема работы байпаса

Главное достоинство такой модернизации в том, что в этом случае становится возможным регулировать температуру нагрева каждой батареи или радиатора. Кроме этого можно полностью перекрыть подачу теплоносителя к прибору.

Благодаря чему такой отопительный прибор ремонтируется или заменяется без отключения всей системы.

Байпас представляет собой обводную трубу, снабженную клапанами или кранами. При правильном подключении такой арматуры к системе, она позволит перенаправить поток воды по стояку, минуя ремонтируемый или заменяемый отопительный прибор.

Не сложно понять, что задача установки таких устройств в систему своими руками вряд ли возможно решить, даже если в наличии имеется подробная инструкция. Без участия специалиста в этом случае не обойтись.

Система отопления с одним магистральным стояком должна комплектоваться отопительными устройствами, которые имеют повышенные характеристики в отношении надежности. Любые устройства в однотрубной системе должны выдерживать повышенное давление и высокую температуру.

Определения однотрубных и двухтрубных систем.

• Однотрубная — (сокращенно ОСО) это система, в которой все приборы отопления (радиаторы, конвекторы и так далее сокращенно обозначим их ПО) соединяются с котлом последовательно при помощи одной трубы.
• Двухтрубная — (сокращенно ДСО) это система, в которой к каждому ПО подводится две трубы. По одной из них теплоноситель подается от котла в ПО (она называется подача), а по другой остывший теплоноситель отводится обратно к котлу (она называется «обратка»).

Для полноты описания добавим еще два определения. Согласно этим определениям есть деление по принципу прокладки подводящей магистрали:

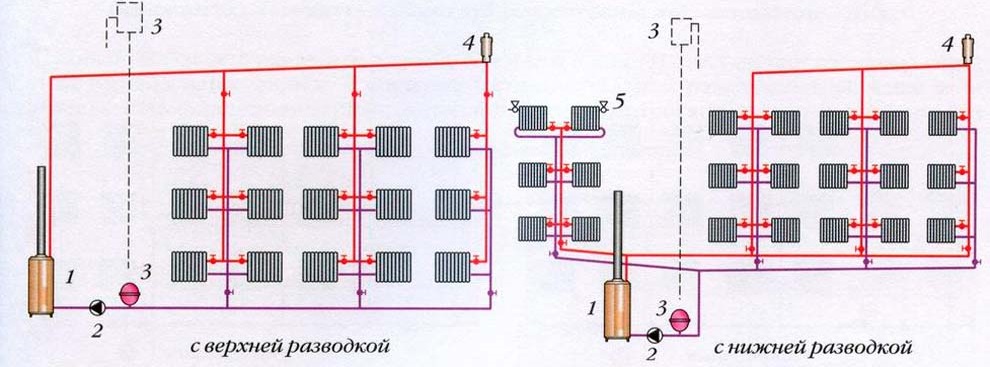

• С верхней разводкой — горячий теплоноситель сначала подается от котла в самую верхнюю точку системы, а оттуда теплоноситель подается к ПО.
• С нижней разводкой — горячий теплоноситель сначала отводится горизонтально от котла, а потом поднимается вверх по стоякам к ПО.
